Светодиодные лампы – особенности устройства
Лампочки LED очень популярны и востребованы, они постепенно вытесняют с рынка аналогичные устройства с нитью накаливания. Несмотря на значительную стоимость, многие владельцы квартир стремятся приобрести именно диодные лампы, поскольку они отличаются существенно большим сроком службы, экономичностью и надежностью.
По сравнению с лампами накаливания, конструкция диодных приборов несколько сложнее. Выделим основные элементы и опишем их предназначение:
- Цоколь – выполняется из латуни и покрывается никелем, что препятствует возникновению коррозии и способствует надежному контакту с патроном.
- Полимерное основание цокольной части – покрывается полиэтилентерефталатом для защиты корпуса прибора от пробивания электрическим током.
- Драйвер – выполняется по схеме гальванически развязанного модулятора стабилизатора электрического тока. Основное предназначение драйвера заключается в обеспечении стабильного бесперебойного функционирования даже при перепадах напряжения сети.
- Радиатор – производится из анодированного алюминиевого сплава. Требуется для эффективного отвода тепловой энергии от остальных элементов лампочки.
- Печатная плата из алюминия на теплопроводимой массе – гарантирует необходимый температурный режим работы чипов путем отвода тепла к радиатору непосредственно от чипов.
- Чипы – собственно говоря, это и есть осветительный механизм, другими словами – диоды.
- Рассеиватель – стеклянная полусфера, уровень рассеивания света которой стремится к максимуму.
Устройство светодиодной лампы
Принцип действия светодиодных ламп для простого обывателя довольно сложен и запутан. Если вкратце, то свечение происходит в результате выделения фотонов вследствие постоянного изменения и рекомбинации электронов с последующим переходом на другие энергетические слои. Бесперебойное протекание процесса обеспечивается полупроводниковыми материалами чипов. Чтобы обеспечить оптимальные условия работы всего устройства в целом, применяются различные резисторы или токоограничивающие механизмы.
Некоторые производители на сегодняшний день стараются внедрять усовершенствованные технологии создания свечения, в частности, задействуют специальные диодные мосты. Стоимость таких лампочек несколько выше по сравнению с другими светодиодами, но качество полностью соответствует цене.
Устройство энергосберегающих ламп и причины их мерцания
Почему мерцает энергосберегающая лампа после выключения — банальный, но довольно наболевший вопрос
Кого-то это пугает, другие просто стараются не обращать внимание на прибор, дабы не волноваться
Люминесцентная лампа аналогично светодиодному источнику работает от малой величины постоянного тока. Выпрямитель, который снижает напряжение для лампы, находится прямо внутри конструкции. Также присутствует конденсатор, который и является причиной регулярного свечения лампочки даже при выключенном выключателе.
Обратите внимание, на регулятор освещения с подсветкой. Если вы устанавливаете энергосберегающие приборы, такого выключателя не должно быть
В противном случае, можно проникнуть в механизм источника включения света и отключить подсветку. Тогда токовые импульсы перестанут проникать в конденсатор.

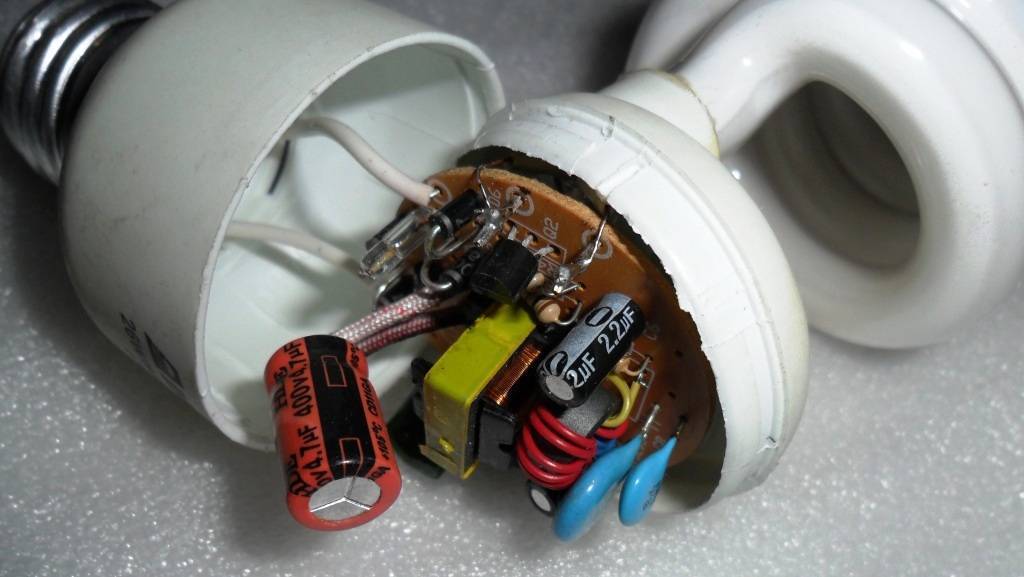

Рабочий механизм энергосберегающей лампы
Свечение при выключении – основные причины
Несмотря на замечательные потребительские свойства и надежность, иногда потребители жалуются на те или иные проблемы. Так, очень часто наблюдается тусклое свечение, даже если свет в комнате полностью выключается. Естественно, такое явление негативным образом сказывается на экономичности, ведь энергия для свечения по-прежнему потребляется. К тому же, это мешает спать. Лампа может испускать тусклый свет от нескольких минут до нескольких часов. Так что следует обязательно разобраться с проблемой, чтобы не переплачивать лишние деньги.
Очень часто наблюдается тусклое свечение, даже если свет в комнате полностью выключается.
Можно выделить несколько основных причин, объясняющих, почему светодиодные лампы горят при выключенном выключателе:
- Проблемы, связанные с электропроводкой в квартире. К примеру, на одном из участков электрической цепи имеется некачественно сделанная изоляция.
- Осветительный прибор подключен к выключателю, оснащенному подсветкой.
- В лампочке в качестве источника освещения используются излучатели низкого качества.
- Функциональные особенности LED устройства.
Наибольшие проблемы возникают, когда причиной является некачественная изоляция. Поэтому для начала требуется отработать и отбросить все остальные возможные причины этого явления. Если же необходимо проверить изоляцию, то выполняется это следующим образом. В течение минуты подается большое напряжение, то есть имитируются условия, способствующие возникновению пробоев в электрической цепи. В случае если проблема действительно заключается в изоляции, исправить ситуацию будет проблематично. Это очень трудоемко, ведь придется разрушать стену, отклеивать обои, поскольку проводка обычно устанавливается при помощи штробления стены. Заменив изоляцию, вам нужно будет заштробить ее, заделать стену и вернуть обои на прежнее место.
К счастью для собственников, проблемы с некачественно выполненной изоляцией относительно редко встречаются. Гораздо чаще причиной, почему светодиодная лампа светится после выключения, является подключение источников света к коммутатору, оснащенному подсветкой. В таком случае осветительный механизм, расположенный непосредственно в выключателе, замыкает электрическую цепь. Как следствие, происходит пропускание тока, хоть и в очень малых количествах. Однако этого более чем достаточно, чтобы после отключения лампы LED продолжали тускло освещать помещение.
Приобретая дешевые осветительные приборы, будьте готовы к тому, что проблем с ними может быть значительно больше, нежели при покупке качественных светодиодных ламп. Невысокое качество готового изделия очень часто влияет на наличие ошибок в чипах и платах. Поэтому сильно экономить не следует, ведь, заплатив немного больше денег, вы получите качественный прибор, который будет работать надежно и без перебоев в течение очень долгого времени, экономя электроэнергию.
В некоторых случаях причиной, почему светятся светодиодные лампы при выключенном свете, являются функциональные особенности самого устройства. Даже самые дорогие и качественные лампы могут иногда проявлять себя таким образом. В резисторах происходят самые разные процессы, например, при подаче электрического тока идет небольшое накапливание тепловой энергии самим резистором. И даже когда свет в комнате отключается, за счет накопленной энергии свечение поддерживается в лампочке. Как правило, такое явление наблюдается в течение очень небольшого промежутка времени. К тому же, производители стараются изготавливать резисторы из специальных материалов, препятствующих накоплению лишней тепловой энергии.
Почему светится светодиодная лампа при выключенном выключателе
Имеется несколько распространенных причин свечения светодиодных лампочек при отключенном выключателе:
- Низкое качество изоляционных материалов.
- Использование выключателя с подсветкой.
- Низкое качество лампочки.
- Проблемы с электропроводкой.
- Особенности схемы электропитания.
Некачественная изоляция
Недостаточно качественное изолирование на любом из участков электроцепи часто становится причиной проблем со светом. Данная неисправность имеет наиболее тяжкие последствия, потому что для ее исправления понадобится нарушать отделочный слой на стенах, чтобы заменить изоляцию.
Чтобы проверить изоляцию на утечку тока, в течение 1 минуты подается высокое напряжение в сеть. Это нужно для имитации условий, при которых и случаются пробои в электроцепи.
Использование выключателей с подсветкой
Ответ на вопрос о том, почему светится светодиодная лампа при выключенном выключателе, кроется в использовании выключателя с подсветкой. Во внутренней части такого устройства имеется световой диод с резистором, ограничивающим ток. Причина свечения лампы в том, что даже при отключении контакта через них все еще проходит напряжение. Однако на полную мощность лампочка не светится, поскольку в схеме имеется токоограничивающий резистор.
Лампа светит либо постоянно (если ток достаточный) либо прерывисто (мигает, так как ток слишком слабый). Однако даже в последнем случае ток достаточный, чтобы подзарядить конденсатор. Как только в конденсаторе скапливается достаточное напряжение, включается микросхема стабилизатора, и лампочка тут же загорается. Работа лампы в таком режиме приводит к ее быстрому изнашиванию, так как количество циклов срабатывания у микросхем конечно.
В данном случае существует несколько методов устранения проблемы светящей лампочки. Проще всего устранить подсветку из выключателя. Для этого демонтируют корпус и удаляют провод, направленный к резистору или световому диоду. Также возможна замена выключателя на другой, в котором отсутствует функция подсветки.
Еще один способ решения вопроса подразумевает впайки шунтирующего резистора параллельно лампочке. Понадобится резистор на 2 ватта с сопротивлением до 50 кОм. Если поступить таким образом, ток будет идти по данному резистору, а не через драйвер электропитания лампочки. Установка резистора не отличается сложностью. Нужно лишь удалить плафон и закрепить ножки сопротивления в клеммнике присоединения сетевых проводников.
При отсутствии достаточных познаний в электротехнике можно поступить проще. Для этого следует поставить в осветительный прибор обычную лампу накаливания. Спираль лампочки при выключении послужит тем самым шунтирующим резистором. Однако этот вариант подойдет лишь при наличии в осветительном приборе нескольких патронов.
Низкое качество лампочки
Нередко причиной неисправности является недостаточно качественная лампа. В этом случае есть только один способ решения проблемы — замена изделия на более качественное.
Проблемы с электропроводкой
Если на этапе монтажа электрической проводки допущены ошибки, одним из последствий этого может стать свечение лампы при уже отключенном выключателе. Такая ситуация бывает, когда перепутан ноль с фазой, и даже после отключения провода остаются под фазой.
Исправить положение следует не только, чтобы избавиться от светящей без необходимости лампочки. Это также нужно во избежание удара током при замене лампы.
Особенности схемы электропитания
Чтобы обеспечить более яркое свечение и уменьшить пульсацию света, в схему электропитания иногда добавляют конденсатор с высокой емкостью. Это приводит к тому, что даже когда выключатель выключен, в нем все еще имеется достаточный заряд, позволяющий светиться светодиодам.
Принцип работы оборудования
Конкретные схемы LED-приборов, выпускаемых различными производителями, могут значительно отличаться друг от друга. Однако все они основаны на общем принципе работы, который схематично можно отобразить следующим образом.
При включении светодиодной лампы, подсоединенной к электросети, внутри баллона начинается хаотичное движение электронов. Сталкиваясь между собой и дырами в области p-n-перехода, — контакта двух полупроводников с разными типами проводимости — частицы преобразуются в фотоны, благодаря которым и происходит световое излучение.
Для оптимизации процесса могут также применяться дополнительные устройства, например, разные типы резисторов или токоограничивающие элементы.
Насколько вредны горящие лампы?
Как сказано выше, одним из часто встречающихся нарушений в работе светодиодов является невозможность полного отключения источника света. Лампы продолжают гореть, используя примерно 5% от обычной мощности в течение нескольких минут или даже часов.
Порой тусклое освещение утомляет обитателей квартир, однако некоторые используют приглушенно горящие светильники в качестве ночников.
Стоит добавить, что дефект не оказывает вредного влияния на состояние проводки, а расход энергии повышается крайне незначительно, так как светодиоды потребляют малое количество электричества.
Все манипуляции с проводкой, включая отсоединение провода, подключение либо замену деталей, необходимо проводить только после отключения подачи электрического тока
Тем не менее, специалисты советуют как можно раньше устранить проблему, поскольку остаточное свечение светодиодов значительно сокращает срок их службы. Кроме того, причины, вызывающие это явление, могут привести к серьезным неприятностям.
Какие проблемы могут возникнуть
Чтобы разобраться, почему не горит светодиодная лента, необходимо знать о возможных причинах неисправности, они бывают следующими:
подсветка не горит полностью. В данном случае для начала следует проверить, включен ли блок питания. Следующий шаг, проверка напряжения в розетке. Для этого подойдёт мультиметр или контрольная лампа. Если всё в порядке, стоит проверить провод, который ведет напряжение к блоку питания
В случае отсутствия проблем стоит обратить внимание на качество соединения между контактной площадкой ленты и проводом. Также причина неисправности может скрываться в печатной плате;. диоды загорелись только до центра ленты
диоды загорелись только до центра ленты
Причина данной неисправности состоит в перегорании одного из сегментов;
светодиоды постоянно мерцают. Здесь причин может быть несколько. Одна из них, это выход из строя блока питания. Также рекомендуется проверить соединения по всей длине и питающие её провода. Иногда мерцание возникает из-за перегрева или постепенного истечения срока службы диодов, вскоре они перестанут загораться вовсе;
мерцает отдельный кусок ленты или некоторые диоды. Это происходит по причине повреждения или перегорания одного из чипов. Также возможна неисправность резистора.
Светодиодная лента наполовину не светится
Эта поломка одна из распространённых. Это говорит о том, что в одном из сегментов дорожка вышла из строя. Диагностика состоит в том, чтобы подавать питание на участки, которые расположены за проблемным местом LED-ленты. В поломке не стоит спешить обвинять диоды. Иногда это происходит по причине разрыва проводника. Чтобы этого не произошло, сгибы не должны быть слишком резкими.
Пример поломки на сгибе.
Чтобы устранить эту неисправность, неработающий отрезок необходимо удалить, а работающие части спаять между собой. Такой вариант ремонта уместен далеко не всегда, так как лента станет короче. В любом случае придётся купить ещё одно изделие, чтобы заполнить пробел.
Потеряла яркость
Потерю яркости можно заметить не сразу. Лента продолжит гореть, но не так ярко, как раньше. Это может произойти с отдельным отрезком или по всей длине. Возможные причины, это:
- срок службы светодиодов заканчивается. Если диоды перестают светить как прежде уже через 2-3 месяца, это говорит о браке, который был допущен на производстве. Также постепенное затухание может свидетельствовать о перегреве;
- неисправность блока питания. Также рекомендуется проверить контакты в том месте, где лента соединяется с источником питания. Если на стыке использовалась пара штекер-гнездо или коннектор, возможно, произошло окисление, из-за чего в данных местах нарушается проводимость тока.
Потускневшие светодиоды.
Чтобы разобраться в том, как починить светодиодную ленту, которая перестала светить ярко, мастера советуют для начала заняться определением степени стабильности её работы. К ремонту источника питания стоит приступать, если все диоды потускнели. Если яркость нарушена на отдельном участке, его придётся заменить.
Совсем не светит
Если диоды не загорелись все до одного, стоит искать причину в электропитании. Для начала нужно проверить 12-ти вольтный адаптер и наличие самого напряжения 220 вольт. Проблема может возникнуть на низковольтном выходе и входе. В большинстве случаев, причиной произошедшего является плохое соединение на участке с первыми тремя чипами. Чтобы выяснить это, питание следует подать со следующих диодов по порядку. Если подсветка включилась, проблемный участок отрезают по специальной линии.
Линия для удаления повреждённого отрезка.
Мигает
Мигание светодиодов может говорить о недостаточной мощности адаптера. Чтобы этого не происходило, каждый источник должен иметь запас по мощности минимум 20%. Кроме этого, мерцание может вызвать пайка, которая производилась с агрессивными разновидностями флюса. Соединяя отдельные участки, рекомендуется использовать обычной канифолью или сразу нейтрализовать флюс, который остаётся на подложке.

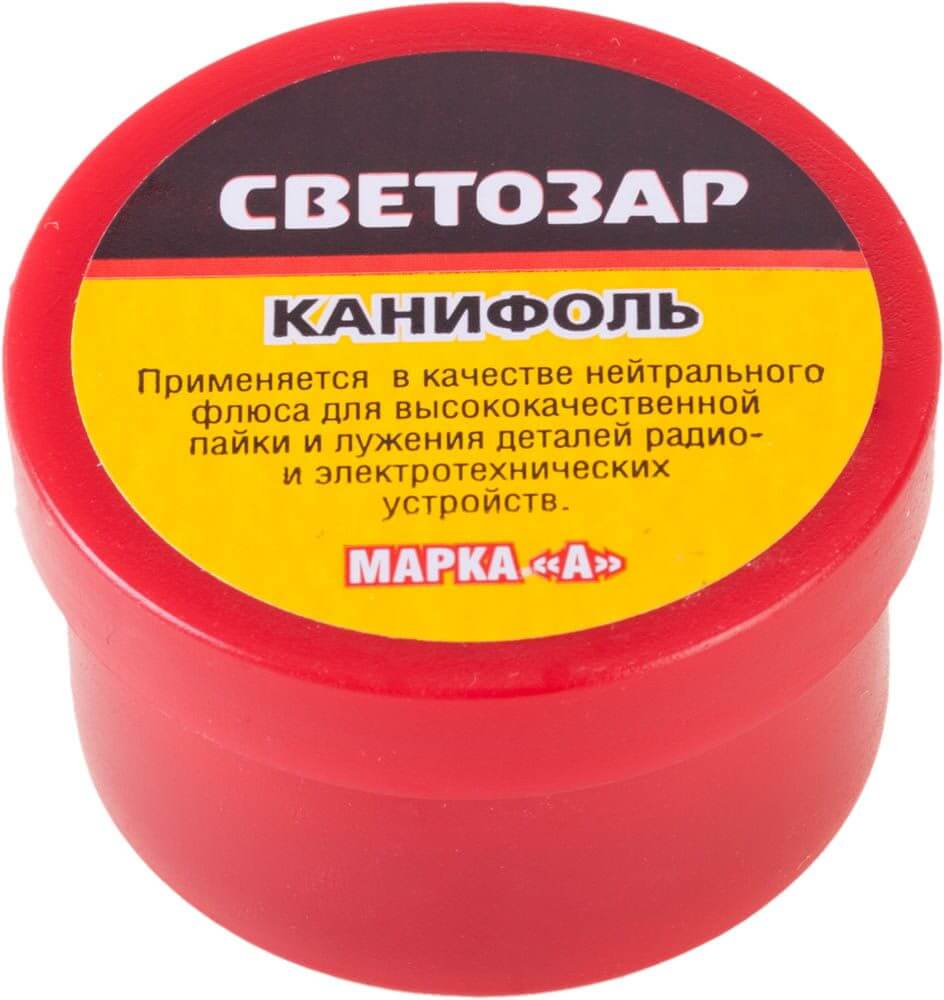

Рекомендуемая канифоль для пайки.
Если изделие работает от сети 220 В, есть вероятность, что произошел сбой сглаживающего конденсатора. В данном случае мерцание будет практически незаметным. Самые безобидные причины мигания светодиодов, это поломка пульта управления, неполадки на отрезке из трёх чипов или выработка ресурсов диодов.
Выключатель с подсветкой
Наиболее частой причиной свечения лампы после выключения являются выключатели с подсветкой.
Внутри такого выключателя находится светодиод с токоограничивающим резистором. Светодиодная лампа тускло светится при выключении света, поскольку даже при выключении основного контакта через них продолжает проходить напряжение.
Почему светодиодная лампа горит в полнакала, а не на полную мощность? Благодаря ограничительному резистору сила тока, протекающая по электрической цепи, крайне незначительна и недостаточна для свечения электрической лампы накаливания либо розжига люминесцентных.
Потребляемая мощность светодиодов в десятки раз ниже аналогичных параметров обыкновенной лампы накаливания. Но даже незначительный ток, протекающий через диод подсветки, достаточен для слабого свечения светодиодов в светильнике.
Вариантов свечения может быть два. Либо светодиодная лампа горит после выключения непрерывно, значит, через светодиодную подсветку выключателя протекает достаточный ток, либо свет периодически вспыхивает. Так обычно происходит, если ток, протекающий по цепи, слишком незначительный для постоянного свечения, но он подзаряжает сглаживающий конденсатор в цепи схемы питания.
Когда на конденсаторе постепенно накапливается достаточное напряжение, происходит срабатывание микросхемы стабилизатора и лампа на мгновение вспыхивает. С таким миганием необходимо однозначно бороться, где бы лампа ни находилось.
В таком режиме работы ресурс компонентов платы питания значительно сократится, поскольку даже у микросхемы количество циклов срабатывания не бесконечное.
Способов устранения ситуации, когда светодиодная лампочка горит при выключенном выключателе несколько.
Наиболее простым является удаление из выключателя подсветки. Для этого разбираем корпус и откручиваем либо откусываем кусачками провод, идущий к резистору и светодиоду. Можно заменить выключатель на другой, но без такой полезной функции.
Другим вариантом может стать впайка шунтирующего резистора параллельно лампе. По параметрам он должен быть рассчитан на 2-4 Вт и иметь сопротивление не более 50 кОм. Тогда ток будет течь через него, а не через драйвер питания самой лампы.
Приобрести такой резистор можно в любом магазине радиотоваров. Установить резистор не представляет сложности. Достаточно снять плафон и зафиксировать ножки сопротивления в клемнике подсоединения сетевых проводов.
Если вы не особо дружны с электрикой и опасаетесь самостоятельно «влазить» в проводку, еще одним способом «борьбы» с выключателями с подсветкой может быть установка в люстру обычной лампы накаливания. Ее спираль при выключении и будет выполнять роль шунтирующего резистора. Но этот способ возможен лишь, если у люстры несколько патронов.
Почему могут мерцать светодиодные лампы в выключенном состоянии
Вначале скажем пару слов о конструкции светодиодной лампы. Хоть она и подключается к источнику переменного тока, работает она на постоянном. Напряжении в сети 220 В, а для работы светодиодов необходимо меньшее напряжение. Для того, чтобы превратить переменное напряжение в постоянное и снизить его величину в состав светодиодной лампы входит специальное устройство, называемое драйвером.
На входе драйвера установлен выпрямитель из четырех диодов. Для сглаживания пульсаций выпрямленного тока в нем, как и в выпрямителе, используются электролитические конденсаторы. После емкостного фильтра напряжение подается на электронную схему, преобразующую и стабилизирующую выходное напряжение. Теперь, зная конструкцию драйвера, можно объяснить, почему светодиодная лампа мерцает после выключения.
Одной из причин мерцания или периодического вспыхивания светодиодной лампы после выключения являются выключатели с подсветкой. При включенном выключателе ток идет к лампе напрямую через его контактную систему, а при выключенном – через маломощную неоновую лампочку. Работая после отключения последовательно с нагрузкой, она потребляет небольшой ток. Ток протекает не только через лампочку подсветки, но и через нагрузку.
Ток питающий подсветку выключателя проходит через нагрузку
Проходя через выпрямительные диоды драйвера, он заряжает электролитический конденсатор фильтра. Напряжение на нем возрастает и при достижении величины, достаточной для срабатывания схемы стабилизации, поступает на светодиоды. Они вспыхивают и разряжают конденсатор. Далее процесс повторяется с частотой, зависящей от параметров драйвера: емкости конденсатора, способа стабилизации, мощности светодиодов.
Выключатель с подсветкой может быть одной из причин мерцания светодиодной лампы в выключенном состоянии
Точно по той же причине мигают в выключенном состоянии энергосберегающие лампы. В них также установлена схема, включающая в себя выпрямитель, фильтр и схему запуска и поддержания работы лампы. Люминесцентные лампы, имеющие полупроводниковую пускорегулирующую аппаратуру, тоже не терпят выключателей с подсветкой и периодически вспыхивают после отключения. Очевиден и ответ на вопрос, как убрать мерцание светодиодных и других ламп в этом случае. Нужно поменять выключатель на обычный, без подсветки. Либо удалить из него неоновую лампочку. Сделать это несложно, так как лампочка подключается при помощи разъемного винтового соединения и ее отсутствие не повлияет на работоспособность устройства.
Но иногда подсветка бывает нужной, а на некоторых моделях она устроена сложнее, и от нее так просто не избавиться. А замена выключателя не желательна, так как нарушается дизайн помещения. Как в этом случае избавляться от мерцания светодиодных ламп? Нужно исключить прохождение тока через схему лампы, направить его по другому пути. Самый простой выход из положения работает при размещении ламп в люстре или включении группы ламп одним выключателем. Одну из них нужно заменить на небольшой мощности галогеновую или накаливания. Сопротивление их намного меньше, чем всех подключенных к выключателю осветительных приборов, поэтому ток через нее в выключенном положении пойдет больший. Оставшегося миниатюрного тока гарантированно не хватит для зарядки конденсаторов. Если лампа подключена в единственном экземпляре или применение другого типа осветительных приборов нежелательно или невозможно, для шунтирования можно использовать постоянный резистор. Подойдет резистор с сопротивлением около 51 кОм и мощностью не менее 2 Вт. Его нужно подключить к параллельно любой из ламп, объединенных в группу.
Проблема в подсветке выключателя
Чаще всего с вопросом «Почему светодиодные лампы продолжают гореть при выключенном выключателе?» обращаются люди, использующие в помещении выключателями с подсветкой. Миниатюрная неоновая лампочка (иногда светодиод), расположенная внутри корпуса, не влияет на работу светильника, когда источником света является лампа накаливания или галогенка. Если же в светильник вкрутить светодиодную лампочку, то нередко она продолжит тускло гореть и после снятия напряжения.
Почему так происходит становится понятно, если внимательно посмотреть на схемы включения лампочки через выключатель с подсветкой, приведенные ниже. Из схем следует, что на нагрузке L1 после отключения освещения всё равно присутствует небольшой потенциал, который проникает через цепь неоновой лампочки (рис.
Обозначения на схемах:
- HL1 – светодиод или неоновая лампочка подсветки;
- D1 – диод, ограничивающий обратное напряжение;
- L1 – светодиодная лампа основного освещения;
- S1 – выключатель с подсветкой.
Устранить данную неисправность можно тремя способами:
- Заменить имеющийся выключатель на обычный или убрать из него подсветку своими руками.
- Установить резистор (рис. 3) или конденсатор (рис. 4) параллельно нагрузке. Радиоэлемент можно разместить в распределительной коробке, в самом патроне лампы либо с тыльной стороны выключателя, если через него проходит и фазовый и нулевой провода. В первом случае потребуется резистор R2 с номиналом в 50 кОм и мощностью 2 Вт либо мощностью 0,5–1 Вт, но с сопротивлением в 1 МОм. Компактность и дешевизна резистора, в данном случае, неоспоримый плюс. Но есть и отрицательный момент – потребление активной мощности и незначительный нагрев. Второй вариант с конденсатором C1 лишен отрицательных моментов резистора и способен компенсировать сетевые помехи от других электрических приборов в помещении. Для установки потребуется неполярный ёмкостный элемент. Рекомендуется использовать конденсатор с ёмкостью от 0,1 до 1 мкФ, способный выдерживать напряжение в 630 вольт.
- Убрать еле заметное свечение нескольких светодиодных ламп не составит труда, если они запитаны от одного выключателя. Для этого одну из LED-ламп необходимо заменить лампой накаливания небольшой мощности. Вольфрамовая нить будет выполнять функцию шунтирующего резистора, пропуская через себя вредный ток от подсветки. В результате ни одна из параллельно подключенных ламп не будет светиться при выключенном выключателе, так как силы тока не хватит, чтобы зажечь нить накала.
Почему так происходит становится понятно, если внимательно посмотреть на схемы включения лампочки через выключатель с подсветкой, приведенные ниже.
Светильник может не отключаться полностью месяцами. В это время кристалл стареет, уменьшается его яркость, вырабатывается ресурс. Разобравшись, почему после выключения света светодиодные лампочки тускло горят, можно попробовать устранить проблему самостоятельно. Для этого потребуются элементарные знания электротехники и умение пользоваться инструментами. При отсутствии навыков лучше вызвать электрика.
Если лампу невозможно полностью отключить из-за выключателя со светодиодной подсветкой, первый совет – заменить устройство. Модель без дополнительных функций не вызовет свечения. Устройство с LED-элементом устанавливают в другом месте, где оно не создаст трудностей. Другой выход из положения – удаление подсветки. Корпус выключателя раскручивают, провод к чипу перерезают инструментом. До начала электромонтажных работ отключают питание сети на щитке.
Если светодиод необходим, ищут конструктивное решение.
- Заменить в светильнике один из светодиодных приборов лампой накаливания. Она заберет свободный ток. Такой способ подойдет только для приборов с несколькими рожками. Минус метода – уменьшается энергосберегающий эффект освещения.
- Более трудоемкий вариант – установить в схему параллельно лампе резистор. Его сопротивление должно быть до 50 кОм. Ток будет уходить на резистор, конденсатор останется без заряда. Радиодеталь приобретают в специализированном магазине. При монтаже ножки детали фиксируют на клемме с проводами.
Проблема с проводкой решается заменой участка с некачественной изоляцией. Для поиска поврежденного места потребуется специальный прибор – мультиметр. При открытом монтаже кабелей найти испорченную изоляцию не составит труда. Скрытое размещение проводов потребует демонтажа декоративного покрытия или штукатурки. В зависимости от состояния коммуникаций проводится замена отдельного участка или всего провода. После монтажа штробы заделывают гипсовым раствором.
Устройство и принцип работы светодиодной лампочки
Чтобы понять причину свечения, нужно выяснить, что находится внутри светодиодного светильника и разобраться, как же он работает.
Несмотря на свои скромные размеры, прибор этот достаточно сложен. Внутри установлены следующие элементы:
- Светодиоды. Это основа всего этого осветительного прибора. Именно от них исходит свет, который так нас радует.
- Печатная микросхема из теплопроводной массы. Этим элементом лишнее тепло отводится на радиатор, что позволяет держать внутри светильника температуру, при которой все составляющие его работают стабильно.
- Радиатор. Принимает на себя всё излишнее тепло.
- Цоколь. Позволяет вкрутить лампу в патрон. В основе цоколя латунь, поверх которой нанесён никель.
- Основание. В непосредственном контакте с цоколем находится основание лампы, которое изготавливается из полимеров. Это позволяет предохранить корпус от действия электрического тока.
- Драйвер. Благодаря этому элементу прибор может работать стабильно, даже если напряжение в сети будет скакать. По сути, это своеобразный стабилизатор напряжения.
- Рассеиватель. Полусфера из стекла, которая прикрывает в верхней части лампу и позволяет рассеивать испускаемый лампочкой световой поток.
Все элементы прибора взаимосвязаны друг с другом, что и позволяет ему работать надёжно.
Основы работы светодиодной лампы
У разных фирм конструкция светодиодных светильников может сильно отличаться друг от друга. Однако принцип функционирования у всех одинаков. Если рисовать схему, то выглядеть она будет так:
Чтобы эффект p-n-перехода был более сильным, в приборе применяют полупроводники, на поверхность которых наносят самые разные материалы.
Как только лампа включается, электроны внутри колбы под действием электричества начинаются хаотично двигаться. А когда происходит столкновение электрона с другим, в месте контакта полупроводников электроны преобразуются в фотоны. Именно они и создают свет.
Чтобы всю эту процедуру оптимизировать, внутри конструкции устанавливают транзисторы или другие элементы ограничивающие ток.
