Лайфхак. Чем измерить поперечник водопроводных труб?
Непременно, трубу можно применять одним из специализированных устройств, которые для схожих целей и разрабатывались. Это, например, линейка-циркометр, лазерные измерители и др. Но они есть под рукою далековато не у всякого домашнего мастера. Не считая того, часто проф устройства стоят недешево и их покупка просто нецелесообразна. В конце концов, для работы с таковым оборудованием необходимы определенные способности. Поэтому стоит разглядеть остальные методы измерения труб.
Циркометр предназначен для четкого измерения поперечников труб и остальных изделий округленной формы. Циркометр сделан из нержавеющей, закаленной пружинной стали, разметка нанесена лазером

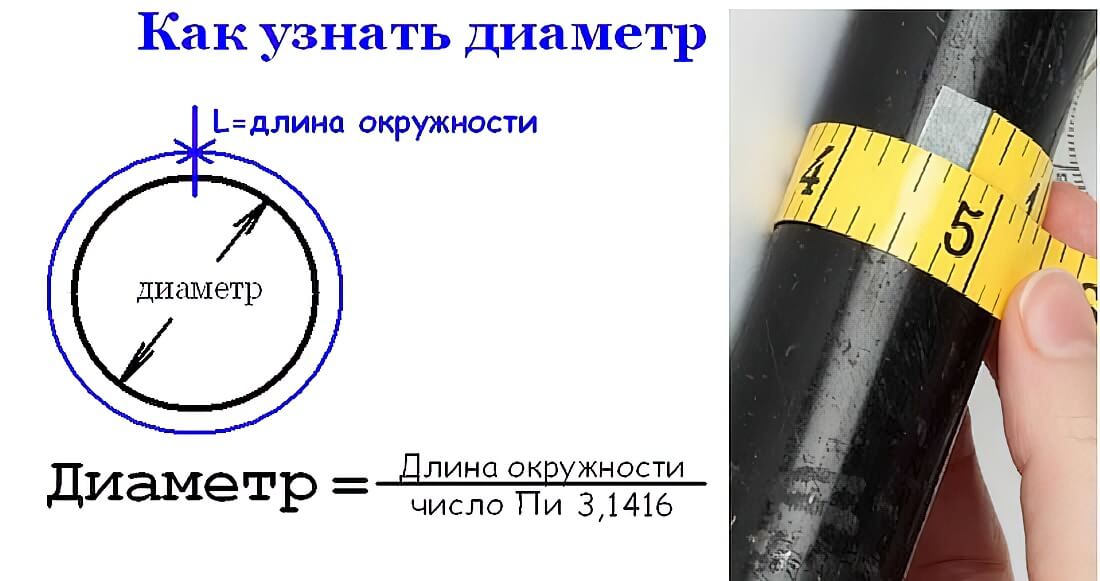

Итак, что можно создать без особых приспособлений? До этого всего, вспомянуть школьную формулу, определяющую длину окружности. Она смотрится так:
D х π (пи) = С
- D является поперечником окружности;
- Π – фиксированное значение (возьмите 3,14);
- С – фактически длина окружности.
Выходит, для получения поперечника длину окружности нужно поделить на 3,14. Но заметим, что при помощи данной формулы можно найти лишь наружный поперечник трубы.
Швейной лентой либо строительной рулеткой обмотайте трубу в один оборот. Действуйте аккуратненько, чтоб лента не перекосилась, а легла ровно поперек трубы. Произведя замеры, сделайте вычисления, которые я обрисовал выше. Например, если окружность имеет длину 12 см, разделите значение на 3,14 и получите поперечник – в этом случае 3,8 см.
Трубу необходимо обмотать в один оборот
Если же требуется измерить поперечник весьма малой трубы, сможете пользоваться штангенциркулем, как это обычно и делают. Данный способ применим к трубам поперечником наименее 15 см. Одну ножку штангенциркуля прижмите к одной стене трубы, вторую – к иной соответственно. Особые указатели на инструменте и сообщат для вас о наружном поперечнике.
Измерение поперечника трубы штангенциркулем
Для измерения внутреннего поперечника также можно применять штангенциркуль. Зажмите ножками инструмента кромку трубы (ее толщину), опосля что вычтите из наружного поперечника приобретенное значение. В итоге вы узнаете, каковой внутренний поперечник избранной трубы. Хотя есть и модели, которые разрешают без заморочек определять внутренний поперечник (см. фото выше).
Рядовая линейка может посодействовать, если нет профессиональныого инструмента для измерения поперечника трубы, но не забываем о погрешности
Лайфхак. Каким способом измерить диаметр труб?
Диаметр – величина, требующая измерений, так как от них зависит возможность использования того или иного образца. Добиться желаемого удастся путем применения специализированных устройств:
- линейки-циркометра;
- лазерного измерителя;
- рулетки.
Однако большинство инструментов и приборов не найти в обычной мастерской, кладовке или на строительной площадке. Кроме того, многие устройства довольно дорогие, и часто их покупка нецелесообразна при производстве небольших работ. Дополнительно стоит отметить, что для работы с профессиональным оборудованием требуются определенные навыки и опыт, и далеко не всегда удается с первого раза разобраться в принципе работы устройства. Поэтому возникает необходимость в поиске других способов измерения трубы в дюймах.
Что делать, если под рукой нет специального прибора? Для начала потребуется вспомнить школьные годы и простую формулу, посредством которой удастся определить длину окружности. Выглядит эта формула следующим образом:
Из формулы легко вычленить диаметр, например, 32 мм в дюймах, 25 мм в дюймах, а также разобраться, какие параметры требуются для его определения. Другими словами, чтобы найти нужный показатель, потребуется длину поделить на «Пи». Следует уточнить, что с помощью подобных вычислений определяют в основном внешний диаметр. Схема довольно простая:
- Сначала потребуется взять дюймовую трубу.
- После при помощи рулетки обмотать трубу, следя за тем, чтобы инструмент не перекашивался. Для удобства можно воспользоваться швейной лентой, которая будет плотно прилегать к поверхности трубы..
- Провести замеры, посчитав диаметр по ранее упомянутой формуле.
Стоит запомнить, что при маркировке труб водоснабжения и канализации используют преимущественно неметрическую систему – дюймы. Однако ничего сложного при переводе в нет, так как в сети полно таблиц соответствия. Кроме того, достаточно запомнить, сколько сантиметров в дюйме: 1 дюйм = 2,54 сантиметра.
Как измерять маленькие трубы? При уточнении диаметра небольшой трубы можно задействовать штангенциркуль, и таким способом пользуются довольно часто. Обычно инструмент применяют, когда замеряют трубы диметром менее 15 см. Для этого:
- Один конец штангенциркуля прикладывают к одной из стенок трубы.
- Второй устанавливают к противоположной.
- Определяют требуемый показатель, используя шкалу инструмента.
При желании у небольших труб внутренний диаметр удастся определить при помощи того же штангенциркуля. Для этого потребуется концами инструмента зажать кромку, которая представляет собой толщину. После останется из внешнего диаметра вычесть полученный результат. Ответом станет внутренний диаметр трубы.
Дюйм – популярная единица измерения как в России, так в мире. Существует несколько причин актуальности неметрической системы, однако при необходимости любые измерения можно представить в стандартных единицах.

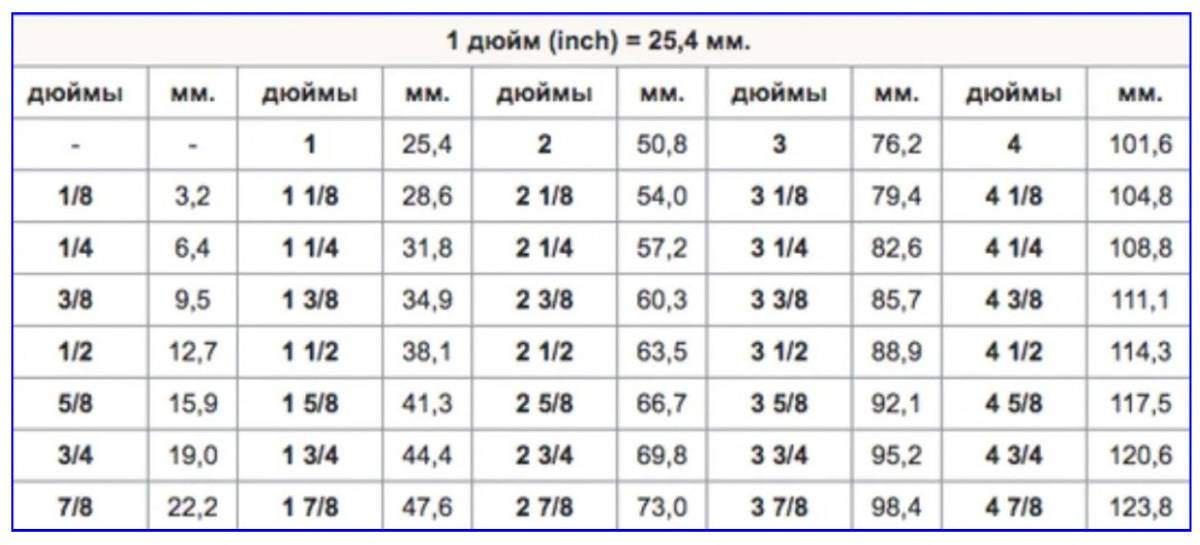

Конвертация сечений дюймовых в метрические
Соответствующие таблицы можно найти в справочниках. В том же ГОСТе, определяющем параметры ВГП, присутствуют показатели условных пропускных способностей в миллиметрах и в дюймах. Однако, для создания функционирующей системы нужны показатели фактического внутреннего сечения. При этом в таблицах, как правило, можно найти лишь наружные сечения.
В идеале в таблицу будут включены величины условной пропускной способности в дюймах, внешнее сечение трубы и соответствующее сечение в миллиметрах.
К примеру, стальную одно дюймовую трубу можно соединить с пластиковой, условная пропускная способность которой равняется 25 мм.
Почему конкретно дюймы?
Обстоятельств, по которым измерение труб делается в дюймах, несколько. Ознакомимся с ними наиболее детально.
Водопроводные трубы измеряются в дюймах
Причина 1. Так исторически сложилось…
1-ые водопроводы возникли в Новгороде в XVI-XVII в. Тогда в Европе употреблялся британский дюйм, являвшийся весьма принципиальной мерной системой в производстве труб. В 1926-м году был разработан ГОСТ, подтверждающий обычные размеры водопроводных труб, и в нем они измерялись в дюймах.
Молвят, первым, кто вымыслил, как подвести воду жителям нагорной части Нижнего Новгорода, был именитый умелец Иван Кулибин. Ввести его идею в жизнь попробовал негоциант Блюмберг, представивший проект нижегородского «левши» на рассмотрение городскому генералу-губернатору М. А. Урусову. Проект приглянулся, но воплотить его так и не удалось
Ну и на данный момент ГОСТ не планирует поменять свои намерения относительно использования дюймов. Ведь эту единицу можно поделить до 18-ти частей, другими словами дюйм наиболее «гибкий», чем см. Не считая того, пришлось бы переводить из дюймов в миллиметры выше 100 000 измерений, что заняло бы уйму времени. Ну и необязательно это.
Опосля начала активного использования метрической системы см с миллиметрами стали применять и в ГОСТе в качестве размеров. Современному человеку схожая разметка наиболее понятна и привычна. Например, в 1940-м году, когда был сотворен 1-ый газопровод, ГОСТ развивался довольно интенсивно и дюймы решили поменять миллиметрами.

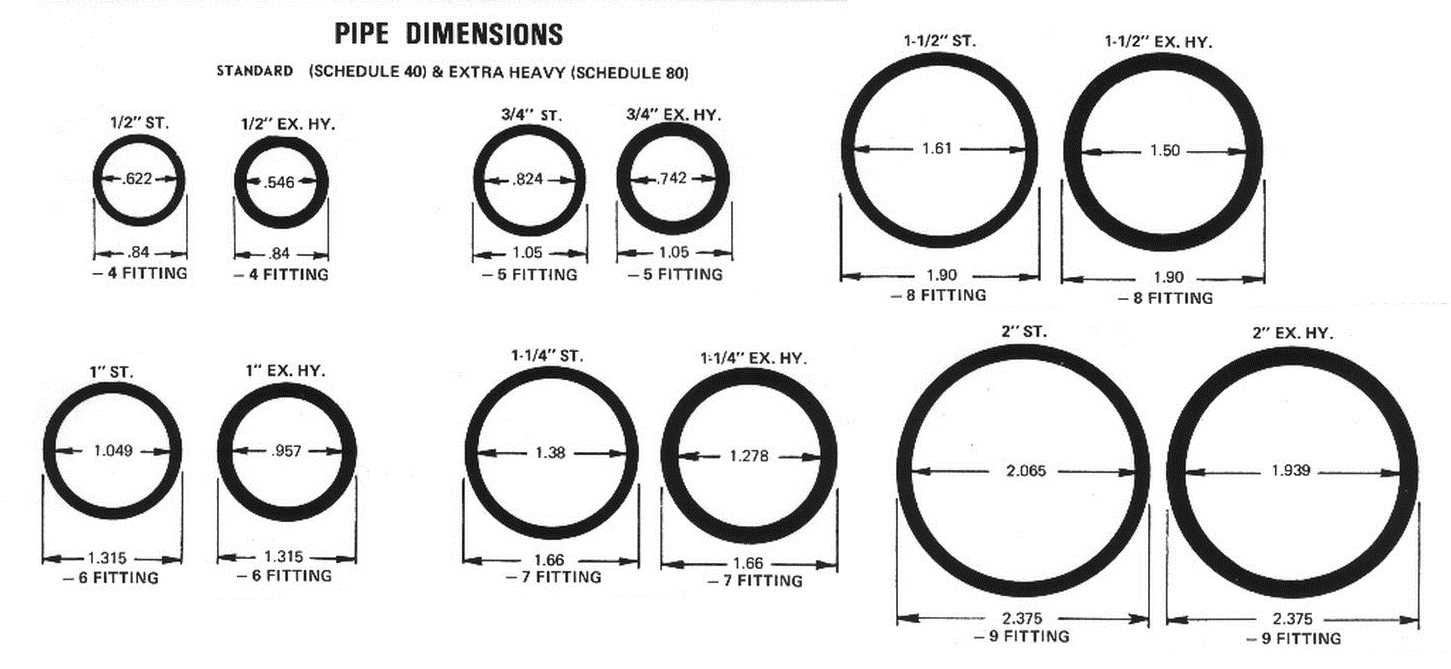

Поперечник труб в дюймах и миллиметрах
Но это касается только местности Русского Союза. В США (Соединённые Штаты Америки — государство в Северной Америке), к примеру, дюймы обширно употребляются в ряде промышленных отраслей. Для иноземца они наиболее комфортны и привычны, чем для российского.
Для иноземца дюймы наиболее комфортны
Причина 2. Не трубами одними…
Дюймы используются не только лишь в трубах, да и в огнестрельном оружии. Разъясняется это тем, что в период 1941-1945 гг Сталин получал по ленд-лизу южноамериканское орудие и военную технику. Он поставил четкую цель: улучшать и копировать устаревшие эталоны, используя российские наименования заместо уникальных. Разумеется, что эти эталоны мерились в дюймах (ведь выполнялись в Америке), но русские создатели заморачиваться не стали и оставили размеры таковыми, как были.
Подавляющее большая часть людей Рф свято уверено в том, что СССР (Союз Советских Социалистических Республик, также Советский Союз — государство, существовавшее с 1922 года по 1991 год на территории Европы и Азии) в протяжении всей собственной истории делал самое наилучшее в мире орудие
Поэтому в XXI веке не только лишь трубы остались в дюймах, да и почти все эталоны орудия, военной техники и того, что в СССР (Союз Советских Социалистических Республик, также Советский Союз — государство, существовавшее с 1922 года по 1991 год на территории Европы и Азии) не могли без помощи других создавать.
Размеры труб из различных материалов
Перевод дюймовых труб в метрические особенно серьёзен при работе с различными материалами. К примеру, в то время, когда нужно соединить участок железного и пластикового трубопровода. При таких условиях необходимо учитывать не только Двн, но и Дн. В другом случае герметичность соединения труб не будет достигнута.
Стальные трубы
При работе с ними значение имеет еще и метод производства, от этого зависят типоразмеры. Так, диапазон типоразмеров ВГП (ГОСТ 3262-75) находится в величине от 6 до 150 мм (имеется в виду Ду).
Наряду с этим толщина материала изменяется в зависимости от варианта выполнения
- у легкого ВГП трубопровода толщина изменяется в диапазоне 1,8 – 4,0 мм. Соответственно, внутренний диаметр дюймовой трубы составит 25 мм, а внешний в этом примере – 33,5 мм,
- для обычного варианта выполнения стена может иметь толщину 2,0 – 4,5 мм,
- усиленный вариант владеет еще большей толщиной (2,5 – 5,5 мм).
Выделить возможно и такие виды трубопроводов как:
Электросварной (ГОСТ 10704-91). Отличается от ВГП пара меньшим Дн при равном Ду. К примеру, размеры полдюймовой трубы будут равны: Ду – 15, а Дн – 20 мм (у ВГП данный параметр равен 21,3 мм),
Бесшовный (продукция тёплого проката, ГОСТ 8372-78). По размерам не отличается от электросварного, большой диаметр образовывает 1200 мм.
Видно, что кроме того при малом диаметре, Дн может достаточно очень сильно различаться. В примере кроме того полдюймовая труба в мм дает отличие в Дн 1,3 мм при сравнении ВГП и бесшовного трубопровода.
Пластиковый трубопровод
При монтаже водопровода и отопительной системы своими руками частенько употребляется полипропилен. Основная сложность в этом случае пребывает в том, дабы учесть различную толщину стены в зависимости от назначения системы. (См. кроме этого статью Трубы для водопровода в квартире: изюминки.)
К примеру, для холодного водопровода возможно применять PN10, минимальная толщина стены при таких условиях составит 1,9 мм для Дн 20. А вот PN20 и PN25 возможно использовать и для подачи тёплой воды, исходя из этого толщина стены возрастает до 3,4 мм для того же типоразмера.
При подборе конкретного типоразмера принципиально важно не путать Ду (усредненное значение просвета) и настоящий внутренний размер, который отличается в зависимости от ширины стены. Эргономичнее рассмотреть эту тонкость на конкретном примере
Размеры дюймовых труб в мм выглядят так: Ду – 25, а Дн – 32 мм, сейчас определим значение Двн для каждого класса:
для PN10 при стенке 3,0, Двн составит 26,0 мм,
а вот для PN20 Двн уменьшится до 21,2 мм.
Обратите внимание! Такие расхождения в значениях Двн, в принципе, не очень серьёзны, в случае если система монтируется «с нуля» и все элементы покупаются сходу. Значительно ответственнее учитывать это при необходимости стыковки труб из различных материалов, к примеру, стали и полипропилена
Металлопластик
В последние годы данный материал пара растерял поклонников, но, не обращая внимания на это, до сих пор употребляется. Как и в случае с полипропиленом ориентироваться необходимо только на наружный диаметр (Дн).
К примеру, диаметр полдюймовой трубы согласно данным производителей образовывает 16 мм. Чтобы выяснить внутренний размер, необходимо знать толщину стены (в этом примере она образовывает 2,0 мм), так Двн составит 12,0 мм.
Медь
В случае с медью все достаточно просто, не смотря на то, что вопрос при переводе величин, это сколько будет в миллиметрах, остается популярным.
Запомнить необходимо пара правил маркировки:
Размеры дюймовой трубы употребляются только для обозначения наружных размеров,
В случае если же формат записи употребляется пара другой, к примеру, 14/1 либо 14/12, то эти размеры уже указаны в миллиметрах. Первый вариант обозначает Дн и ширину стены, а второй – значения диаметров. Подробнее с типоразмерами возможно ознакомиться в ГОСТ 617-2006.
Обратите внимание! При стыковке элементов из различных материалов точно подобрать их размеры вряд ли удастся. Для обеспечения герметичного соединения, в большинстве случаев, употребляются особые переходники, учитывающие переход с метрических на дюймовые размеры
Водопроводная стальная труба
Водопроводные трубы из углеродистой стали на сегодняшний день считаются «вымирающим видом», устаревшим видом, но тем не менее при создании водоподающих сетей акимвно используются и имеют своего покупателя. С давних времен металические трубы используют для создания водопровода и с появлением огромно числа современных аналоговых материалов, должны были устареть и исчезнуть, но этого не случилось. Трубопрокат из стали на современном рынке до сих пор ухватывает львиную долю продаж. Попробуем разобраться в каких случаях используют именно его.
Если трубопроводная сеть проходит на улице под землей и существует риск механического воздействия на нее, то безусловно основным претендентом на использование является стальная труба. Основным преимуществом в этом случае будут высокие прочностные характеристики. Также для магистралей, работающих под высоким давлением, трубы из стали будут лучшим вариантом. Еще одним плюсом металлических труб является то, что под них всегда легко можно подобрать арматуру, которая имеет огромный ассортимент. И конечно же немаловажным фактором при выборе стальной трубы выступает ее относительная дешевизна.
Монтаж водопровода из стальных труб
Но при этом стальной трубопрокат имеет и ряд недостатков:
- Коррозия. Основной минус стальных труб, особенно если дело касается водопровода, где влага сочетается с атмосферным кислородом.
- Уменьшение просвета со временем, за счет «зарастания» коррозионными и другими образованиями
- Трудоемкий монтаж, требующий участие специалиста — сварщика. Куда проще затянуть пару гаек на фитинге или воспользоваться миниатюрным сварочником для пластиковых труб.
- Большой вес изделия. Усложняет как непосредственный монтаж, так и транспортировку.
Как переводят дюймовые величины в метрические обозначения
Перевод дюймов в метрические показатели объемов труб выполняют, руководствуясь специальными таблицами. Вот пример такой таблицы:
Чтобы перевести метрический диаметр трубного сортамента нужно выполнять округления в направление увеличения. Выполняя данный перевод, нужно помнить, что по международным нормам один inch учитывают, как 2,54 см.
С такими данными перевод можно выполнить посредством самого простого калькулятора. Теперь, когда подсчитано сечение трубопрокатного сортамента, следует верно просчитать его объем.
После единицей измерений становится условный проход, обозначенный целым числом. Именно по этим причинам, чтобы перевести значения, их нужно округлять. Неопытному мастеру произвести такой перевод трудно.
Поэтому, если нужно перевести эти показатели, лучше обратиться за помощью к профессионалам, или выполнить перевод, взяв за основу специальную таблицу. Профессионалы помогут перевести нужные значения, и помогут правильно выбрать нужные изделия и остальные детали для трубопровода.
Как правильно мерить резьбу?
Средняя стоимость – 3 300 русских рублей.
Fit 70003
И очередной китайский представитель. Про него также трудно отыскать полезную информацию. Что касается стали, из которой произведен инструмент, тут тоже трудно отыскать подробности. При всем этом компания пользуется огромным спросом на рынке, юзеры оставляют сплошь положительные отзывы. Трудно представить, что они все приобретенные. Вывод: минимум инфы не повод отрешаться от покупки полностью работоспособного инструмента. Клупп способен прослужить долгий срок, но с суровыми и сложными задачками не управится.
клупп Fit 70003
- низкая стоимость;
- хорошее свойство;
- положительные отзывы.
не много инфы.
Средняя стоимость – 2 400 русских рублей.
Sparta
Данная китайская модель прибыльно отличатся от собственных аналогов. Во-1-х, бренд буквально указал материал клуппа – крепкая и приготовленная сталь. Девять частей эргономично размещены в устойчивом к ударам и падениям кейсе. Имеются комфортные держатели, трещотка. Также огромным плюсом модели является ее соответствие эталонам. Стоимость выше, чем у аналогов, но свойство оправдывает стоимость, т. к. агрегат обустроен всем нужным для эксплуатации.
- высококачественные материалы;
- надежная сборка;
- полный набор.
относительно высочайшая стоимость.
Средняя стоимость – 3 000 русских рублей.
Различия между метрической и дюймовой трубами
В сфере водо- и газоснабжения в основном примененяются стальные трубы, диаметральные размеры которых исчисляют в дюймах или его долях. Например, трубы 1″, 2″ или 1/2″, 3/4″ и так далее. Но если в реальности сделать замер резьбового сечения трубы 1″, то размер будет равен 33,5 мм, что не соответствует одному дюйму(25,4мм). Если при монтаже трубопровода, где измерение ведется в дюймах, особых проблем не возникает, то вот при замене металлических труб на пластиковые, нержавеющие и пр., этот момент вызывает определенную путаницу.
Важнейшее значение при возникновения водного потока имеет внутреннее сечение(Dв), поэтому для обозначения используется именно он. Но несоответствие имеет место быть, т.к внутреннее сечение стандартной металлической трубы равен 27,1 мм, а усиленной 25,5 мм, уже рядом с фактическим, но все же отклонение от дюйма на лицо.
Дюймовые трубы из нержавеющей стали
Секрет заключается в том, что для указания размеров труб принят номинальный, приведенный к стандартному значению диаметр или по другому Условный проход(Dу). Рассмотрим подробнее.
Размерные обозначения современных видов труб
При выборе необходимых изделий вне зависимости, из какого материала они изготовлены, следует учитывать ряд показателей:
- Наружный диаметр (Dн) в миллиметрах. Основная характеристика труб. Сумма внутреннего сечения трубы и удвоенная толщина стенок составляет внешний параметр.
- Внутренний диаметр (рабочее сечение) в миллиметрах. Данный параметр имеет большое значение для определения проходимости системы. Чтобы его узнать, необходимо от наружного диаметра вычесть двойной размер толщины стенки трубы.
- Толщина стенки в миллиметрах (S). От этого параметра зависит качество трубной продукции – ее объем и прочность. Его рассчитывают как разность между величинами наружного и внутреннего сечения трубы.
- Условный проход в миллиметрах, маркируется как Dу. Является усредненным значением внутреннего диаметра, который округляют до стандартного параметра в большую сторону. Этот размер учитывают, когда выбирают подходящую арматуру и фитинги.
- Номинальный диаметр в дюймах. Данное понятие было введено, чтобы стандартизировать маркировку изделий, произведенных из разных материалов. Значение равно величине условного прохода (про
Как определиться с размерами труб в дюймах и сантиметрах
Когда указывают размеры труб в дюймах, то, на первый взгляд, это не должно приводить ни к каким сложностям в работе. С сантехническими размерами труб в дюймах приходится сталкиваться практически постоянно. Кажется, нет ничего сложного, так как общеизвестно, что дюйм приравнивают к 2,54 сантиметра. Оперируя понятием диаметра трубы в дюймах, принято производить округление, которое производится в строгом соответствии с правилами, принятыми в математике, то есть, в меньшую сторону. Таким образом, значение величины одного дюйма оказывается равным двум с половиной сантиметрам ровно.
Измерив диаметр трубы в сантиметрах, можно перевести получившуюся цифру в дюймы
Если взять стальную трубу дюймовую, то размеры ее, выраженные в миллиметрах окажутся следующими:
- 33,5 – для внешнего диаметра;
- 25,5 или 27,1 – для внутреннего, в зависимости от того, измеряют обычную или усиленную.
Если даны размеры стальных труб в дюймах, то стоит воспользоваться таблицей, рассматривающей внутренний и внешний диаметр труб в дюймах и миллиметрах. Диаметр в дюймах берется в четырнадцати типоразмерах, от одной четвертой до шести. Каждому типоразмеру, данному в дюймах, соответствуют значения внутреннего и внешнего диаметра в миллиметрах
Если брать, к примеру, полудюймовую трубу, то размеры ее внутреннего и внешнего диаметра, выраженные в миллиметрах, составят, соответственно, 15 и 21,3. Для дюймовой – аналогичные соответствия будут выражаться такими значениями: 25 и 33,5.
Затруднения, связанные с необходимостью оперировать двумя системами, метрической и так называемой имперской, в которой измерения было принято производить в дюймах, возникают, как правило, при производстве работ со стальными конструкциями, изготовленными еще в советский период. Тогда было принято пользоваться обозначениями для элементов водопроводных систем именно в дюймах. Постепенно происходящее вытеснение стали как основного материала для производства труб, по крайней мере, в коммунально-бытовой сфере может приводить к определенным затруднениям. Связано оно с тем, что для все более распространяющихся пластиковых и металлопластиковых изделий, как и для выполненных из других металлов и сплавов, помимо стали, принято пользоваться в обозначениях размеров более привычной для большинства метрической системой.
Резьба на трубах и фитингах к ним тоже может быть дюймовой или метрической
Таблица диаметров водопроводных труб
Трубы квалифицируются по наружной величине, которая указывается производителем. Для определения внутреннего диаметра понадобится от наружной величины вычесть двойное значение толщины стенки. Однако изделия из чугуна и стали маркируются по внутреннему диаметру, с учетом их пропускной способности. Это следует помнить при использовании в одной системе изделий из различных материалов. Рассмотрим несколько примеров.
Стальная труба 76х3 подразумевает:
- наружный диаметр изделия 76 мм;
- толщина стенки 3 мм;
- внутренний проход будет составлять 70 мм.
Вычисление произошло следующим образом: 76 — (3х2) = 70 мм.
2 пример. Труба из меди 1» подразумевает наружную толщину 1 дюйм, либо 25,4 мм.
Стыковка изделий из различного материала применяются фитинги. Для соединения металлической и пластиковой трубы фитинги будут иметь с одной стороны пластик, который позволит произвести качественную пайку, а с другой — резьбу для надежного резьбового соединения
Для этого необходимо обратить внимание на размер резьбы и ее шаг. При соединении с чугуном применяются раструбы и специальные уплотнители
Пластик между собой можно спаять, металл варится электро, газосваркой.
Стальные
Таблица размеров стальных труб
При монтаже со стальными изделиями их выбор осуществляется по внешнему диаметру трубы водопроводной системы. Согласно требованиям ГОСТ 10704–91 — делятся на группы:
- крупного диаметра – от 508 мм;
- среднего – 114-530 мм;
- мелкого – до 114 мм.
В домашнем водопроводе наиболее востребованными являются изделия с малой величиной. Средний — в городском водопроводе. Большой — для магистральных нефтепроводов, газопроводов. К наиболее востребованным изделиям относятся:
- ½» — 12,7 мм;
- ¾» — 19,0 мм;
- 1» — 25,4 мм;
- 1½» — 38,1 мм.
Специалисты, ежедневно занимающиеся укладкой и ремонтом водопровода эти величины знают наизусть, другие — смотрят в таблицах.
Чугунные
Таблица размеров чугунных труб
Эти изделия используются при укладке уличных водопроводных сетей. В помещении их применение ограничено. Они обладают долговечной эксплуатацией, повышенной прочностью. Однако являются хрупкими, боятся ударных воздействий. К недостаткам можно отнести значительный вес и большую стоимость. Размер трубы для такого водопровода считается по внутренней пропускной способности изделия.
Пластиковые
Современные технологии позволяют производить качественный пластик, который обладает достаточной прочностью, небольшим весом, не поддается коррозии и является экологически чистым материалом. Благодаря этим характеристикам он вытесняет из строительного рынка металл и чугун, его себестоимость значительно ниже этих материалов. Наиболее популярными материалами являются:
Таблица размеров пластиковых труб
- полиэтилен — является самым дешевым вариантом, применяется для технического водоснабжения в подсобных помещениях;
- полипропилен — требует специальное оборудование для пайки, хорошо подходит для холодного водоснабжения в доме;
- металлопластик — относится к самым качественным в данном сегменте, используется в холодном и горячем водоснабжении внутри помещения.
Размер этих изделий оставляет желать лучшего. Проблема в том, что каждый производитель самостоятельно устанавливает размерную сетку. Следовательно, при сборе пластикового водопровода желательно закупать все комплектующие у одного производителя. Либо придется производить замеры каждого изделия. Несмотря на это, пластиковые трубопроводы отличаются своими рабочими характеристиками и пользуются большой популярностью, особенно при прокладке разводки воды внутри помещения.
