Схема подключения водонагревательного бака своими руками

Виды электрических водонагревателей

Есть две большие группы: проточные и накопительные. Проточные водонагреватели подогревают воду, которая через них проходит. В связи с этим имеют относительно небольшие размеры, но очень высокую мощность — до 24 кВт, но это — максимум. Для мытья посуды и принятия душа достаточно мощности в 4-6 кВт, для принятия ванной — 10-12 кВт. Так что для подключения такого оборудования требуется выделенная линия электропитания с УЗО.

Водонагреватели разного типа

Накопительные водонагреватели называют еще «бойлеры», они имеют резервуар и небольшую, по сравнению с проточными, мощность — от 0,8 кВт до 4 кВт. Тем не менее, для них тоже желательна отдельная линия электропитания. Размеры бойлеров зависят от объема воды, которая содержится в резервуаре. Форма у них цилиндрическая, а цилиндр может располагаться вертикально (более дешевый вариант) и горизонтально (стоят дороже).

Место для установки водонагревателя выбирают в основном в зависимости от имеющихся условий подключения. Чаще всего это или санузел или кухня: в обоих помещениях подведена вода. Во вторую очередь место выбирается из эстетических соображений: чтобы оборудование не очень «бросалось» в глаза. С этой точки зрения выбирают обычно туалет или ванную. При наличии места, этот выбор оптимальный.

Виды водонагревателей

В индивидуальных домах при отсутствии магистрали центрального водоснабжения воду получают из колодезных или скважинных источников, закачивая ее в бытовой водопровод с помощью погружных или поверхностных электронасосов (насосных станций). При этом для комфортного проживания потребитель нуждается в горячей воде, которую можно получать различными способами. Популярный вариант агрегата для подогрева воды – газовая колонка, монтируется в случае, если дом подключен к централизованной газоподающей магистрали.

При отсутствии газа в индивидуальном доме или квартире остается единственный удобный вариант нагрева воды (отопительный котел не имеет смысла рассматривать из-за технологических сложностей получения в нем расходуемой горячей воды) – применение различного вида электрических водонагревателей (бойлеров).

Еще один метод нагрева холодной воды для домов, лишенных электроэнергии и газа – дровяные (твердотопливные) колонки с общепринятым народным названием Титан.

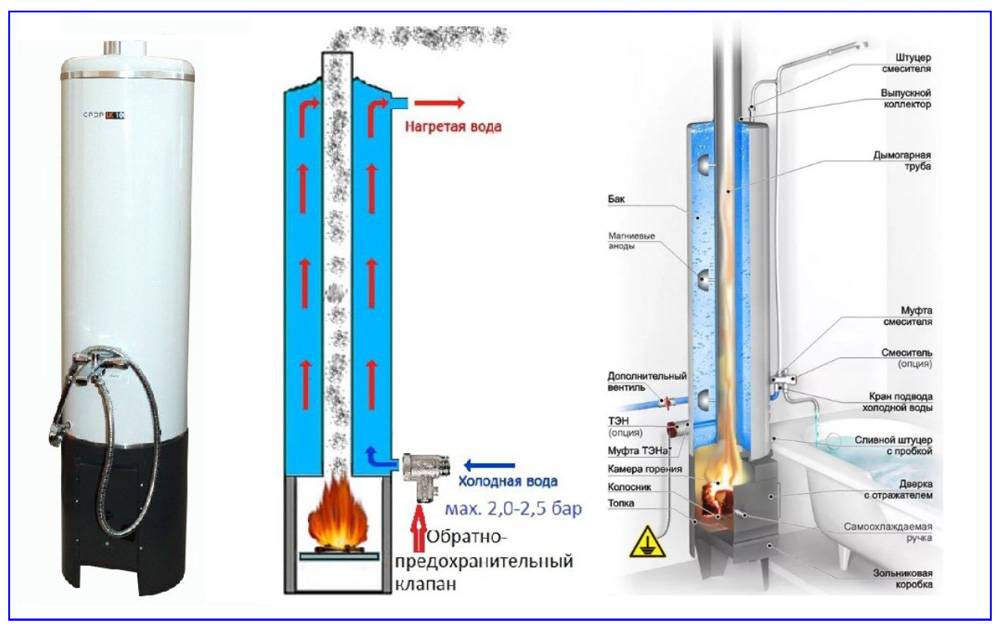

Рис. 2 Как подключить Титан – обвязка и конструктивное устройство колонки на твердом топливе

Проточные. Представляют собой трубчатый электронагревательный элемент (ТЭН) в виде неизолированной спирали, помещенный в трубопровод, внутри которого протекает вода, включается только при водопотреблении.

Чтобы обеспечить сквозной нагрев большого водного объема до высокой температуры, понадобится значительная электрическая мощность прибора около 10 кВт (ее все равно не хватит для нагревания объемов воды, необходимых для одновременного заполнения ванны, принятия душа и мытья посуды). Данную мощность выдержит не каждая проводка в частном доме (для его комфортного снабжения горячей водой понадобится 20 кВт мощности нагревателя), а тем более в квартире.

Для подачи электроэнергии на водонагревательный прибор придется вести отдельную линию проводом большого сечения от электрического щитка, что не всегда приемлемо и ведет к значительным финансовым расходам. Поэтому проточный нагреватель – прибор для небольших объемов потребления горячей воды.

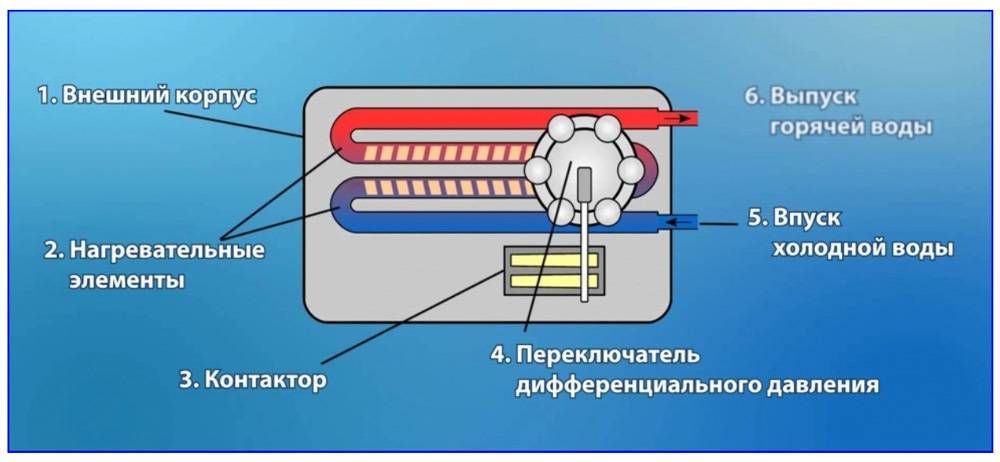

Рис. 3 Основные узлы проточного бойлерного водонагревателя

Накопительные.

Выбираем место установки

В большинстве случаев хозяева стараются расположить накопительный водонагреватель непосредственно в ванной или туалетной комнате под потолком с креплением на стену.

Это вполне оправдано – таким образом в малогабаритных санузлах осуществляется экономия пространства, поскольку подвешенный под потолком бойлер обычно ничему и никому не мешает.

Но такое размещение сантехнического оборудования не лишено некоторых недостатков:

  • Во-первых, в случае отключения холодной воды у неискушенных пользователей (в основном домохозяек) возникает желание воспользоваться запасами обретшей ценность жидкости, содержащейся в резервуаре накопителя. При этом зачастую забывают отключить подачу электроэнергии. А большинство самых недорогих водонагревателей не оборудованы защитой от включения без воды (либо последняя может элементарно выйти из строя и не сработать), что приведет как минимум к поломке трубчатого электронагревателя.
  • В этом отношении выгоднее напольная установка водонагревающего накопительного оборудования – как, например, это практикуется на кухнях, где в основном бойлеры монтируются под мойкой. А по законам сообщающихся сосудов и гравитации вода при отсутствии давления в системе не сможет вылиться через кран, расположенный выше уровня емкости.
  • Во-вторых, для настенного крепления такого тяжелого оборудования (масса бойлера в среднем равна массе воды + 20-40%) необходим надежный крепеж.

Не в каждом стеновом материале можно организовать качественное закрепление. Например, столь популярные ныне гипсокартонные простенки даже не рассматриваются. Для того чтобы достаточно надежно закрепить в них бойлер (и то, не самый объемный), необходимо на этапе возведения гипсокартонных перегородок предусмотреть прочные металлические профиля – закладные под будущий крепеж.

Достаточно качественным получится крепление в бетонных либо кирпичных стенах посредством анкерных металлических дюбелей. Пластиковые дюбеля категорически не рекомендуются, поскольку по прошествии нескольких лет значительно уменьшаются в объеме, усыхают, что может привести к падению дорогостоящего сантехнического оборудования.

Как организовать водоснабжение частного дома из скважины? Узнайте из этой статьи.

Подробное описание подключения и конструкции

Этим способом можно осуществить подключение накопительного водонагревателя фирм Atmor (Атмор), Elenberg, Eltron, Etalon, Ferroli, Gorenje, Polaris, Stiebel, Thermex, Vega, Термекс, Ariston (Аристон), и прочих. Он считается самым эффективным вариантом для присоединения простого вертикального бойлера, но для начала нужно разобраться в конструкции прибора.

Стандартный бойлер состоит из таких частей:

  • элемент, нагревающий воду – ТЭН;
  • бак, сохраняющий температуру воды на нужно уровне;
  • термостат;
  • системы отвода и подвода воды.

Самое главное при выборе бойлера – это способ его крепления к стене (вертикальный или горизонтальный), и объем бака. Чаще всего в современных квартирах применяют именно вертикальные приборы: они занимают значительно меньше места, чем горизонтальные водонагреватели и подключаются к системе водоснабжения гораздо проще и быстрее.

Пошаговая инструкция:

  1. Продумайте, каким образом будет осуществляться конструкция, первым мы хотим рассмотреть вариант открытого подключения водонагревателя к водопроводной системе в квартире – самый простой и популярный;

    Схема подключения вертикального водонагревателя

  2. Бойлер крепится при помощи специальных кронштейнов, которые идут в наборе с ним. Эти приспособления специально рассчитаны на его массу, и способны выдержать также нагрузку в более чем 100 литров воды помимо веса бака (эти технические требования указаны в инструкции к котлу);
  3. Обязательно проследите за тем, чтобы отверстие слива находилось внизу;
  4. Устанавливаем клапан защиты.

Предохранитель или защитный клапан – это специальное приспособление, которое служит для защиты бака от разрыва при очень высокой температуре или давлении. Это может произойти, если давление жидкости в баке превысит номинальный показатель (стандартное значение – 0,6 МПа). Отверстие клапана давления в обязательном порядке должно быть открыто, потому что часто домашние специалисты просто забывают вовремя обеспечить отвод лишней горячей воды в канализацию, чем подвергают себя и свою семью серьезной опасности.


Клапан водонагревателя

Нужно сказать, что стандартный клапан в наборе с водонагревателем чаще всего просто не справляется со своей задачей, и мы рекомендуем сразу покупать защитное приспособление отдельно, уже предусмотрев потребности и возможности бойлера.

  1. Клапан состоит из целой системы деталей, среди которых сантехнический тройник, непосредственно клапан, муфта «американка», клапан обратного действия (который предохраняет от смешивания горячей и холодной воды, а значит, экономит электроэнергию и уменьшает давление на внутренний бак бойлера);
  2. Теперь при помощи труб и компрессионных шланги отводим воду в канализацию. При необходимости можно использовать простые садовые шланги, хотя они и не предназначены для эксплуатации в условиях горячей воды;
  3. Герметизируем соединение при помощи специального герметика, оставляем его на 4-8 часов засыхать. Воду отключаем задолго до начала процесса, даже слегка влажная труба будет не герметична и быстро «разойдется»;
  4. Далее продолжаем присоединять бойлер к системе водоснабжения.
  5. Мы советуем отдавать предпочтение трубам из полипропиленовых материалов, они имеют гораздо больший срок службы и более легко монтируются, чем металлические. Их соединяем путем сварки полипропилена, оставляем немного засохнуть. Некоторые мастера проводят эту операцию, имея лишь металлопластиковые трубы, но они гораздо сложнее в монтаже менее надежны;
  6. После при помощи шарового крана подводим холодную воду к нашему котлу, соединяем, проверяем и при необходимости закрепляем при помощи герметика место соединения шланга подвода воды и отверстия поступления;
  7. Через этот же шаровый кран отводим и горячую воду, это предусматривает и подключение накопительного водонагревателя, и проточного;
  8. Необходимо сделать систему таким образом, чтобы при закрытых кранах вода не текла, но если закрыть вентиль стояка, можно было использовать жидкость;
  9. Теперь в зависимости от того, подключение электрического водонагревателя или газового водонагревателя мы производим, нужно соединить прибор с системой питания, и проверить его работу. При использовании первого метода учитываются все требования ПУЭ: влагозащищенные розетки (особенно в ванной), заземление бытового прибора, скорее всего, понадобится также отдельное УЗО для двухфазного котла и т.д;
  10. Проверяйте и состояние кабеля, он обязательно должен быть влагостойкий, прочный и эластичный.

Проточные электрические обогреватели для квартиры

Если перебои центрального горячего водоснабжения не дают покоя, то лучшим решением этой проблемы становиться электрический проточный водонагреватель.

Газовые нагреватели чаще делают проточными

Внутреннее устройство и принцип работы

Электрический проточный водонагреватель – небольшой прибор с несложным устройством. Главное преимущество такого устройства – моментальный разогрев воды нужной температуры без ограничений в объеме. К второстепенным достоинствам относят сравнительно долгий срок службы и простой принцип эксплуатации. Температурный режим проточного электроводонагревателя варьируется в пределах 45-60C. Высокая производительность такого типа водонагревателя достигается за счет встроенного в устройство трубчатого нагревательного элемента – ТЭНа. Внутри прибора движение воды происходит по специальной колбе. ТЭНы для водонагревателей изготавливаются из меди. За счет высокой мощности теплоотдачи нагревательного элемента, вода моментально обогревается в приборе и льется из крана потребителя уже в горячем виде.

Несмотря на привлекательные мощностные показатели медных нагревательных элементов, для пользования горячим водоснабжением из нескольких кранов, такой прибор не подходит. Скорость потока холодной воды не даст электроводонагревателю разогреть воду до комфортной температуры. Подобная аппаратура не требует периодического технического ремонта или ухода, поэтому такой вариант лучше подходит в случае кратковременных перебоев горячего водоснабжения.

Рекомендации по правильному выбору хорошего агрегата: объем, фирма

Чтобы выбрать электрический проточный водонагреватель определимся с номинальными величинами мощности предлагаемых моделей. Технические характеристики такого типа приборов напрямую зависят от величины мощности. Выделяют проточные электроводонагреватели 3-37 кВт. Для моделей 3-8 кВт допускается эксплуатация от стандартной розетки с одной фазой. Требуется постоянное напряжение в сети не менее 220 вольт. Приборы свыше 8 кВт используют при наличии розеток с тремя фазами и напряжением в сети 380 вольт. Такие розетки установлены в жилищах с электрическими плитами, где отсутствует газ.

Используя номинальную мощность, выделяют следующий подтип проточных нагревателей – это объем предоставляемого ГВС. Электроводонагреватели с однофазным типом подключения производят 3-5 л/мин. Требуемое время для первоначального прогрева воды составляет 15-30 секунд. Для нужд бытового характера количества производимой воды достаточно. Таким образом, ответ на вопрос, какие лучше проточные водонагреватели для квартиры, прост: все зависит от числа проживающих абонентов и их потребностей в объемах ГВС. Также следует учитывать тип проведенной электропроводки. Из современного поколения зарекомендовали себя с лучшей стороны следующие зарубежные производители: водонагреватель Electrolux, «проточник» Bosh и другие.

Способы установки проточных водонагревателей

По принципу установки выделяют два типа:

  1. Напорные. Такие электроводонагревали рекомендуют устанавливать исключительно в многоквартирных домах. Это условие вызвано необходимостью близости к водонапорному стояку, так как для исправной работы такого нагревательного прибора требуется высокое давление в системе водоснабжения. Отличительные особенности: высокая номинальная мощность устройства, многозадачность: работа с двумя-тремя водозаборными кранами.
  2. Безнапорные. Установка водонагревателя такого типа осуществляется вблизи водоразборных точек (колодец, шахта, скважина). Мощность безнапорных проточных нагревателей меньше, а потому целесообразнее устанавливать такую систему в загородных частных домах.

Проточный водонагреватель подключается через устройство защитного отключения (УЗО), так как эта система способна отключить прибор при отсутствии заземления в сети.

Основная проблема проточных водонагревателей – перерасход электрической энергии. Для уменьшения коммунальной платы абоненты вынуждены ограничиваться количеством горячей воды. По этой причине возможным решением становятся накопительные электрические водонагреватели (второе название — электрический бойлер).

Подключение к электросети

Итак, как правильно подключить бойлер к электросети. Если в комплекте с водонагревателем не шёл питающий провод с вилкой, его нужно приобрести и установить самим. Подойдёт трёхжильный медный провод с заземлением. Если мощность прибора от 1 до 3 кВт, сечение провода – 3 х 2,5 кв. мм.

  • С бойлера снимается нижняя крышка.
  • Через отверстие с уплотнителем продевается провод.
  • Ножом оголяются концы проводов.
  • Провода цепляются к клеммам прибора.
  • Закрывается крышка.

Схема подключения водонагревателя к электросети

Особое внимание должны уделить проводке владельцы проточных водонагревателей. Может понадобиться прокладка отдельного кабеля от счётчика до прибора

Если запитать бойлер через отдельный автомат, его удобно будет отключать (не дёргать вилку каждый раз). Заземление, конечно, защищает, но на всякий случай, прибор советуется выключать при приёме душа, чтобы не получить удар током через влажный воздух.

Основные правила подключения

Чтобы самостоятельно выполнить монтаж бойлера, нужно руководствоваться несколькими основными правилами. Они помогут избежать большинства ошибок и выполнить работу максимально качественно.

Общие правила монтажа:

Обязательно обеспечивается возможность перекрытия подачи воды в квартиру.
Все ответвления, которые отходят к бойлеру, должны быть оснащены запорными клапанами.
Чтобы устройство нормально функционировало на протяжении длительного периода, необходимо устанавливать водяные фильтры

Они уберегут аппарат от попадания какие-либо загрязнений и сделают воду более чистой.
Важно предусмотреть установку сливного крана. Он подсоединяется к участку трубы между предохранительным клапаном и входом в бак.
Для упрощения монтажа нужно заранее закупить различные виды фитингов.

При железных трубах

В большинстве многоквартирных домов установлены стандартные трубы из железа. Они обладают рядом положительных характеристик, но значительно усложняют процесс подключения бойлера. Для этой операции можно как использовать сварочные работы (приваривание переходника с нарезанной резьбой), так и обойтись без них (переходник «вампир»). Второй вариант более предпочтителен, так как позволяет добиться желаемого результата намного быстрее и проще.

Установка выполняется следующим образом:

  1. Выбранное место для врезки тщательно зачищается от слоя краски и проступившей ржавчины.
  2. Переходник располагается на стояке с применением резиновых прокладок и надежно крепится при помощи болтов.
  3. Подача воды перекрывается, а оставшаяся жидкость аккуратно сливается.
  4. Через центральное отверстие в переходнике просверливается металлическая труба.
  5. Накручивается кран, и подсоединяются все необходимые элементы.

К металлопластиковому водоводу

Такой вид подключения считается самым простым и быстрым благодаря особенностям металлопластиковых труб, которые хорошо гнутся и держат нужную форму. Для подсоединения деталей применяются самые разнообразные обжимные фитинги.

Пошаговая инструкция по подключению:

От металлопластиковой трубы отрезается заготовка необходимой длины.
Тщательно выбирается место для врезки в систему водоснабжения

При этом важно учитывать не весь размер тройника, а только ту его часть, которая не будет заходить в соединение.
С водовода вырезается необходимый кусок трубы. Сделать это можно при помощи специальных ножниц или любых подручных материалов

Главное, чтобы срез был максимально ровным и аккуратным.
С тройника снимаются все дополнительные детали (кольца фиксации, гайки), концы надеваются на трубу.
Затем края развальцовываются с помощью специального калибратора или обыкновенной отвёртки.
Тройник вставляется до упора, кольца фиксации сдвигаются, а гайки закручиваются подходящим ключом.

С помощью полипропиленовых деталей

Перед тем как начать монтаж бойлера, необходимо подготовить все необходимые инструменты. Среди них должны быть: паяльник, ножницы для резки пластикового водовода, переходники и тройники, а также уголки.

После того как все подготовительные мероприятия завершены, можно начать установку. При этом следует соблюдать такой порядок действий:

Выбирается подходящее место на трубе.
Затем вырезается определенный участок. Его ширина должна быть на 2 сантиметра меньше размера тройника.
Предварительно нагретым паяльником выполняется разогрев трубы и фитинга.
Как только детали достигнут нужной температуры, они соединяются

При этом очень важно не допускать проворотов и смещений, иначе повышается вероятность нарушить герметичность соединения.
С помощью отрезков трубы разного размера и уголков выполняется подводка к бойлеру.
На краях ставится муфта с резьбой, и все детали надежно фиксируются.

Частые ошибки монтажа водонагревателей

Ранее мы рассматривали как правильно подключить накопительный бойлер к системе водопровода. Существуют несколько ошибок при установке накопительных водонагревателей. Все они связаны с пренебрежением техникой безопасности или рекомендаций завода производителя. К таковым относятся:

Игнорирование клапана давления приводит к преждевременному выходу из строя всей аппаратуры:

  • на накопительный резервуар оказывается повышенное давление и его скачки, что приводит к разгерметизации соединений;
  • повреждается эмаль — это приводит к образованию коррозии;
  • скачки давления способствуют смещению резиновой прокладки.

При устройстве монтажа необходимо заблаговременно предусмотреть все эти возможные последствия. Отказ от установки клапанов избыточного давления может привести к разгерметизации нагревательного бака

Важно предусмотреть, что по различным причинам автоматика может дать сбой — в таком случае в емкости создастся опасное избыточное давление, которое приведет к ее разгерметизации и утечке воды. Как результат, произойдет затопление квартиры и соседей нижних этажей

Отсутствие обратных клапанов может привести к утечке воды и повреждению нагревательного элемента, который начнет окисляться.
Игнорирование прочного крепления к стене спровоцирует падение нагревателя, его механическим повреждениям и разгерметизации.
Правильное подключение накопительного водонагревателя к водопроводу в квартире способствует его полноценной эксплуатации продолжительное время.

Типы накопительных водонагревателей

Один из важнейших критериев выбора устройства – его тип по способу подключения. Существует два вида таких приборов.

Тип #1: Напорное оборудование накопительного типа

Используется в системах, где давление воды постоянное

При этом тип водоснабжения значения не имеет, важно, чтобы в магистрали поддерживалось давление. Напорные приборы имеют множество достоинств:

  • Постоянное наличие горячей воды, поскольку бак устройства никогда не пустует. По мере того, как расходуется подогретая вода, на ее место под давлением заливается холодная.
  • Хороший напор воды. Он определяется максимальным давлением в трубопроводе и обычно бывает достаточно высоким, особенно по сравнению с безнапорным аналогом.
  • Простота подключения к электросети. Учитывая, что прибор имеет мощность 3-4 кВт, проблем с электросетью не возникает.

Есть у оборудования и недостатки. Самый значимый – быстрое снижение температуры в бачке при поступлении большого количества холодной воды.

Невысокая мощность не позволяет нагревательному элементу быстро нагреть воду, поэтому приходится ждать, пока устройство справится со своей задачей. Особенно заметен этот недостаток у приборов небольшого объема.

Например, 50-литровый бак при использовании душа с расходом 3-5 л воды в минуту уже через15 мин. будет заполнен холодной водой. Для продолжения водных процедур придется подождать некоторое время.

Этот недостаток нивелируется правильным выбором объема прибора.

Тип #2: Безнапорные накопительные водонагреватели

Оборудование предназначено для работы с трубопроводами, в которых отсутствует постоянное давление. Воду в бак подают при помощи насоса, включающегося вручную или же автоматически.

В последнем случае внутри емкости монтируется поплавковый выключатель. Безнапорную систему многие считают неудобной и устаревшей, однако в некоторых случаях ее использование вполне оправданно.

Например, устройство будет очень уместно в дачном домике, владельцы которого не хотят обустраивать полноценную водопроводную систему. К числу достоинств безнапорного оборудования можно отнести:

  • Невысокую потребляемую мощность, что позволяет устанавливать прибор в домах со старой проводкой.
  • Простоту монтажа и подключения.
  • Медленное смешивание внутри бака горячей и вновь поступающей холодной воды.

Недостатков у безнапорных водонагревателей не очень много. Среди них – невысокая мощность, которая заставляет достаточно долго ждать, пока вода прогреется до нужной температуры.

Кроме того, нужно помнить, что жидкость в емкость поступает медленно. Поэтому уровень воды может опуститься ниже минимальной отметки, а это приведет к выходу из строя ТЭНа.

Важно всегда отслеживать этот момент. Выбирая место для водонагревателя важно учитывать его тип. Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Выбирая место для водонагревателя важно учитывать его тип. Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Виды водонагревателей и особенности их подключения

Все виды устройств, применяемые в жилых и общественных зданиях для нагрева воды (не для отопления!) можно разделить на группы по:

  • способу работы – накопительные (большинство моделей) и проточные;
  • используемому виду энергии – электрические, газовые, дровяные, комбинированные;
  • объему нагреваемой воды. Для накопительных устройств этот параметр определяется объемом внутренней емкости, куда и набирается с последующим нагревом жидкость. Для проточных – количеством воды, пропускаемой нагревателем за минуту с нагревом до желаемой температуры;
  • способу крепления – настенные (строго вертикального расположения, с выбором размещения по горизонтали или вертикали), напольные, встраиваемые.

Газовые, дровяные и комбинированные водонагреватели обычно являются частью индивидуальной системы отопления и имеют свои нюансы подключения и монтажа, поэтому в данной статье мы будем рассматривать только электрические устройства.

Если горячая вода в хозяйстве требуется постоянно и ее нужно много, оптимальным выбором станет накопительный бак. Проточные модели подходят для ограниченного расхода и локальной точки водозабора. Определить примерную потребность в горячей воде поможет таблица ниже.

Естественно, что необходимое количество воды должно обеспечиваться пропускной способностью водопровода. Поэтому для жилья, где подача воды осуществляется вручную (из колодца, колонки) речь об электрическом водонагревателе обычно не идет. В крайнем случае, это устройство снабжается водой из отдельного накопительного бака и включается только по мере необходимости.

Если выбор все же сделан в пользу проточного водонагревателя, необходимо сразу же определить возможность подключения устройства к домовой электросети – некоторые модели требуют слишком много электроэнергии, проводка просто не выдерживает силы тока.

Вертикальное или горизонтальное положение бака мало влияет на способ установки водонагревателя в квартире, здесь необходимо лишь учесть действительную возможность изделия работать в выбранном положении и правильно разместить все элементы подающего и отводящего водопровода.

Общие правила

Если вопрос с выбором водонагревателя уже решился, и куплен настенный вариант электрического агрегата, можно приступить непосредственно к его монтажу. Но перед этим следует учесть некоторые нюансы.

  1. Первым делом требуется определить место монтажа устройства. Расположение агрегата должно быть таким, чтобы с легкостью можно было проводить профилактические и, если возникнет необходимость, ремонтные работы.
  2. Перед тем, как установить водонагреватель, необходимо оценить, в каком состоянии находятся водопроводные трубы. Если трубы старые, рекомендуется их заменить полностью или хотя бы участок врезки.
  3. В подавляющем большинстве случаев устройство крепится на стену (исключением может быть монтаж бойлера косвенного нагрева, который может быть и напольным, и настенным), поэтому стена должна выдерживать нагрузку в 2 раза больше, чем емкость бака. Например, при объеме бака 100 литров, стена должна выдерживать массу 200 кг. Конечно же, гипсокартон для этих целей не подойдет.
  4. В случае монтажа водонагревателя на даче на деревянную стену, убедитесь в ее прочности.
  5. Кроме того, поскольку в агрегате используются мощные ТЭНы, то перед тем, как повесить водонагреватель, нужно учесть, что проводка должна выдерживать определенную нагрузку. Поэтому рекомендуется провести отдельную линию от счетчика с установкой автоматического выключателя перед аппаратом. Сечение провода должно быть 2,5 мм.

Водонагреватель на укрепленной стене дачного дома

Расчет объема водонагревателя

После того, как был выбран подходящий вариант бойлера, необходимо рассчитать его объемом. Только после этого можно будет переходить к разбору схем установки бойлеров. Если в доме проживает один человек и использует лишь одну – две точки потребления воды, достаточно будет подключить бойлер к водопроводу на 40 литров. Если живут два человека и используют две точки потребления, нужен бак на 70 литров. Если в доме живет семья из трех человек, то нужен бак на 100 литров. Если семья состоит из 4-5 человек, то лучше поставить бак на 130-150 литров. Также необходимо учитывать то, с какой частотой будет использоваться вода.

Материал

В накопительных водонагревателях самым важным является материал изготовления бака. Они могут быть из обычной стали либо нержавеющей. Обычную дополнительно покрывают эмалью. Естественно, баки из нержавеющей стали надежнее и долговечнее. Эмалированные же быстрее приходят в негодность. Но, соответственно, нержавеющие стоят на порядок дороже обычных. Для продления жизни эмали дополнительно устанавливают магниевые аноды, которые периодически необходимо менять. За их состоянием следит датчик.

Что касается проточных водонагревателей, то они могут быть сделаны из:

  • меди — она быстро греет воду, так как обладает прекрасными теплопроводными свойствами;
  • нержавеющей стали — такие изделия долговечны, но нужно учесть, что вода не должна быть очень жесткой;
  • пластика — они не очень долговечны, но зато отличаются низкой стоимостью.

Самыми надежными устройствами являются медные. Но цена у них довольно высока.

Схемы подключения к воде настенного накопительного водонагревателя

Штуцеры для подвода холодной и отвода горячей воды расположены у бойлера настенного исполнения снизу, и отмечены синим и красным цветами соответственно. Подсоединение к магистрали может быть проведено двумя способами:

  • без группы безопасности;
  • с группой безопасности.

Схемы без группы безопасности можно использовать при подключении водонагревателя, рассчитанного на давление, превышающее напор в магистральном водопроводе холодной воды, если этот напор стабилен. При нестабильном, сильном давлении в магистрали, предпочтение следует отдать подключению через группу безопасности.

В любом случае подключение и монтаж системы водопроводов начинают с врезки тройников в трубопроводы холодной и горячей воды после кранов, установленных на входе водопроводов в квартиру.

Внимание! Если в доме трубы давно не менялись, перед работой нужно проверить их состояние. Возможно, потребуется замена проржавевших стальных труб на новые

От тройников выполняются отводы для подключения водонагревателя. При работе бойлера кран горячей воды должен быть полностью закрыт. Холодная вода беспрепятственно поступает на нагрев, на смесители, в бачок унитаза.

На бойлере на штуцер подвода холодной воды навинчивают обратный предохранительный клапан. Он служит защитой от термического расширения воды в баке-накопителе, периодически стравливая её излишки. От сливного отверстия клапана монтируется дренажная трубка, которая должна быть направлена вниз и опускаться в ёмкость или канализацию свободно, без перегибов, которые могли бы препятствовать сливу излишков воды в баке.

Обратный предохранительный клапан

Между клапаном и водонагревателем не может быть установлена запорная арматура. А вот тройник, на ответвлении которого установлен кран для опорожнения бака, устанавливать можно, и даже рекомендуется производителями. Трубу или шланг от него необходимо вывести в канализацию, либо тройником подвести на трубу подачи холодной воды до предохранительного клапана.

Подвод воды без группы безопасности с редуктором давления: 1 — запорные вентили водопровода; 2 — редуктор понижения давления воды; 3 — запорные вентили водонагревателя; 4 — обратный предохранительный клапан; 5 — дренаж в канализацию; 6 — вентиль для слива воды из бака; 7 — накопительный водонагреватель

Если магистральный водопровод требует регулировки давления, то редуктор или группу безопасности устанавливают на входе холодной воды после магистральных кранов или на ответвлениях от тройников. Как правило, для бытовых водонагревателей в городских условиях достаточно установки редуктора давления, понижающего напор до допустимых или рекомендуемых производителем пределов.

Группу безопасности для электрического водонагревателя составляют отдельные элементы, собираемые по месту. Не путать с группой безопасности для котлов! Порядок их монтажа показан на рисунке.

Схема сборки группы безопасности: 1 — обратный клапан; 2 — тройник; 3 — «американка»; 4 — предохранительный клапан FAR на 6 бар; 5 — компрессионный фитинг для металлопластиковой трубы (слив при превышении давления)

Схема подвода воды через группу безопасности: 1 — редуктор давления; 2 — вентиль для слива бака; 3 — группа безопасности; 4 — слив в канализацию при превышении давления воды

Для горизонтальных водонагревателей подключение производится по аналогичным схемам.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
