Порядовка отопительной подовой печки для дома

Подовые печи: устройство и особенности

Устройство подового агрегата предполагает наличие ряда обязательных составляющих:

• стального корпуса;
• основной топки;
• пода — нижней части, дна;
• дымоходной трубы, крепящейся к дымоотводному отверстию.

Для того чтобы держать высокую температуру (порядка 400ºС), корпусные детали изготавливаются из жаропрочной шлифованной стали.

В дровяные печи подового горения топливо закладывают на низ загрузочной камеры. Образующийся в ходе горения газ из верхней части рабочей зоны выводится, обеспечивая теплообмен.

Существует несколько разновидностей таких печей:

1. По используемому топливу — газовые, дровяные, электрические. Газовые конструкции имеют горелку с системой труб. Температуру можно регулировать отдельно в каждом ярусе (их бывает 2-5). Трубы, стены и под прогреваются до 300ºС. В электрических моделях вместо горелки с трубами установлен ТЭН. Печь подовая на дровах требует внимания — дрова подкладываются руками.
2. В зависимости от применяемого материала — из кирпича или металла.
3. По назначению — кухонные и отопительные.

Варианты для кухни предлагаются разные — для домашнего использования и для производственных нужд (кухонь ресторанов, пекарен). Такое оборудование позволяет готовить сразу несколько блюд, печь хлеб. Отопительные приборы изготавливают однокамерными, так как они не нуждаются в зонах для размещения противней. Этот вид отличается безопасностью и экологичностью.

Подовая печь: что это такое, устройство, виды, советы по выбору

Подовые печи – отопительные устройства, для которых характерно отсутствие зольника. Дрова размещаются на решетке или на дне. Используется для обогрева помещений, но чаще применяется в хлебопекарнях, ресторанах. Наличие нескольких ярусов позволяет выпекать сразу несколько блюд, а различные дополнительные приспособления у современных моделей делает процесс готовки максимально удобным.

Изучение конструкции позволит понять, что такое подовая печь. Состоит она из 11 самых главных элементов:

• №1 — Конвекционная камера, имеющая сверху жалюзи, клапаны.
• №2 — Корпус, делается из стали или шамота.
• №3 — Задвижка «прямого хода» (тип «летний ход»), направляющая дым сразу в трубу.
• №4 – Основная топка (камера).
• №5 — Боковые топки.
• №6 — Шамотный кирпич боковой топки (огнеупорный элемент).
• №7 – Под (нижняя горизонтальная поверхность печки)
• №8 — Усиленная стенка (делается из кирпича ША-94).
• №9 — Шамотный кирпич в 4-ой камере сгорания.
• №10 – 4-ая камера сгорания.
• №11 – дымоотводное отверстие, сюда крепится дымоходная труба.

Перечисленные детали печки отображены на схеме:

Схема

Все модели оборудуются дверцами (чугунными, стальными). Иногда в центре дверки делает жаростойкое окошко, позволяющее наблюдать за пламенем.

Если плита будет использоваться для готовки пищи, ее снабжают решетками и конфорками, обеспечивающими снижение теплового напряжения в плите, тогда на нее можно будет устанавливать посуду.

Широчайший выбор печного и сопроводительного оборудования

реализует богатый ассортимент печей всех существующих вариантов оснащения, комплектации, мощности, конфигурации, материалов исполнения, габаритов, дизайна. Модельный ряд представлен изделиями от ведущих мировых производителей в широком диапазоне цен. В салонах компании вы найдете спектр изделий от бюджетных печек для дачи по стоимости смартфона, до изящных дворцовых печей SERGIO LEONI для создания дорогих интерьерных решений.

Помимо самих изделий, реализует полный комплекс услуг по заказу, доставке, установке и подключению, пуско-наладке и сервисному обслуживанию отопительных устройств. На всю продукцию и услуги предоставляются гарантии качества и продолжительного срока службы.

Печь своими руками

Ранее она была в каждом доме, теперь же печь можно считать изюминкой и национальной экзотикой. Но это очень удобная и функциональная вещь, которая может сочетать отопление, варочные поверхности, духовой шкаф и тёплую лежанку, при этом имея прекрасный дизайн.

Если украсить печь облицовкой изразцовой плиткой или кафелем, то печь превратиться в центр интерьерной задумки дома. Такую печь можно сделать своими руками.

Порядовки — подробная схема кладки печи из кирпича

Порядовки печей из кирпича можно раздобыть бесплатно, а это уже почти полдела. Ведь порядовка – это точная инструкция для размещения каждого кирпичика. Единственное что вам пригодится, так это небольшой опыт каменщика. Но кто из проживающих в частном доме хотя бы раз не сталкивался с кладкой кирпича? Стены, сараи, мангалы, заборы…теперь и печь.

Чтобы дом был обогрет как следует, нужно произвести расчёт под конкретное помещение, основываясь на показателях теплоотдачи планируемой печи. Печь должна быть такой мощности, чтобы можно было спокойно выдерживать ночь до следующей топки.

Самостоятельно сделать такие расчёты очень сложно, но можно воспользоваться данными И.В. Кузнецова, который рассчитал среднюю тепловую мощность единицы поверхности печи. Так, средней печи 1,5х1,5х2,5 м должно хватить для отопления площади до 100 кв. м.

От этого легко оттолкнутся и рассчитать размеры печи для вашего дома.

Выбираем конструкцию печи – русская, кузнецовка, голландка или шведка

Когда мы определились с примерными размерами печи нужно выбрать необходимый вариант печи, который вы будете класть. Большое количество подробных схем русских печей — от малых до больших можно найти на сайте. Огромной популярностью пользуются колпаковые печи Кузнецова и так называемые голландки или шведки.

Кузнецовки знамениты своей особой конструкции, позволяющей тёплым и холодным газам двигаться так, что КПД печи достигает порой 90–95%. Кроме того, практически полное отсутствие сажи и соответственно минимальный уход за печкой. На сайте самого автора можно найти до 150 схем разных вариантов кладки.

Также в наших краях популярны «шведки», но иногда её именуют «голландкой», хотя это не совсем верно. Поскольку шведка — это самостоятельная отопительно-варочная печь, тогда как голландки использовались только как отопительное дополнение.

Выбор «шведки» хорош и тем, что это по-настоящему печной универсал:

• На ней готовят пищу.
• Обогрев.
• Возможность встроенного духового шкафа.

Рассмотрим, как сделать такую печь своими руками.

Коротко о главном

Печь отопительно варочная кирпичная, порядовка которой выполнена профессионалами, может дополнительно иметь каминную часть, прогреваемую лежанку, камеру для сушки овощей и другие полезные отделения. Сегодня создано много проектов таких конструкций для частных домов. При этом они имеют Т-образную форму, широкую или узкую конструкцию.

Подбирается печка в зависимости от площади помещения и всего жилого дома. Учитывают также ее место размещения. Ведь она может находиться у угла, посередине или у стены комнаты.

Одним из интересных вариантов является печь-камин «шведка», разработанная Рязанкиным. Это небольшая, но функциональная конструкция. Во время кладки ее каждого ряда используется от 5 до 36 кирпичей.

Оценок 0

Элементы конструкции

Элементы конструкции русской печи

Чтобы понять чертежи, пояснения к ним и разобраться с порядовкой, следует изучить термины, применяемые специалистами-печниками.

• Топливник или горнило — часть сооружения в котором происходит сжигание топлива и в некоторых случаях приготовление пищи методом запекания или томления.
• Свод – массивный элемент ограничивающая верх горнила. Кладка проводится без пустот. Благодаря большой массе камня, свод накапливает тепло при топке и долго греет комнату в период между закладкой дров.
• Под (лещадь) — низ топливника, необходимый для придания конструкции прочности.

• Щека (очёлок) — фасад печи, объединяющий под, горнило и свод.

• Устье – отверстие горнила, через которое закладывают топливо и загружают посуду.
• Шесток – горизонтальная поверхность, обеспечивающая удобство работы с посудой. На площадку ставят утварь перед помещением её в горнило и после извлечения.
• Подшесток служит для хранения посуды, топлива других принадлежностей. Элемент находится под шестком и не нагревается.
• Подпечье — пространство под подом, в котором хранят запас дров.
• Хайло — устройство, соединяющее горнило и дымовую трубу.
• Печурки — ниши, увеличивающие площадь стенок и улучшающие теплообмен. Выемки используются для сушки трав и мелких предметов.
• Порожек (зуб, газовый порог) — дугообразное перекрытие свода для удержания горячих дымовых газов и увеличения площади отдачи тепла, за счёт чего повышается КПД. Иногда элемент называют перетрубьем или щитком.
• Перекрыша — часть печи, на которую устанавливают лежанку.
• Подовая — пустотелое пространство для увеличения времени сгорания дымовых газов.
• Подтопок — небольшая печь, расположенная под шестком или сбоку от него.

Виды печей

Изделия с верхним типом горению бывают разных видов. По предназначению они делятся на кухонные и отопительные. По типу используемого источника тепла – на газовые, электрические, дровяные. По основному материалу подовые изделия бывают металлическими и кирпичными. Рассмотрим особенности разных видов.

Кухонные

Как видно из названия, эти печи предназначены для установки на кухне и последующего приготовления на них еды (выпекания хлеба, кондитерских изделий). Может быть максимально простой и миниатюрной, подходящей для частных домов. Для ресторанов и пекарен в продаже есть функциональные и производственные модели, позволяющие готовить много блюд одновременно.

Газовые

Внутри корпуса находится горелка и кольцеобразные трубы (до 19 шт.), по которым проходит газ. Внутри 2-5 яруса, для каждого температура регулируется отдельно. Максимальная рабочая температура в газовых печках – 300 градусов. Работать с ней разрешено круглосуточно. Энергия, создаваемая горелкой, проходит три круга: на первом она прогревает непосредственно саму зону возле горелки, на втором и третьем круге горючим газом нагреваются трубы и кирпич, образующий дно и стены печи. Прогретые части начинают распространять равномерное тепло.

Пример конструкции

Электрические

Внешне подовые печи на газе и от электричества не отличаются. Различия кроются в «начинке». Внутри вместо газовой горелки и труб находится ТЭН (в верхнем и нижнем ярусе возможно расположение витков ТЭНа по центру)

Как и в газовых печах, в электрических могут быть от 2 до 5 независимых камер. Температура внутри каждой камеры может отличаться, что позволяет готовить разные блюда.

С финансовой стороны газ получается более экономным топливом, но с точки зрения безопасности и легкости управления электрические печи будут выгоднее.

Дровяные

Подовая печь на дровах использовалась еще нашими предками. Настоящие ценители считают, что пища из нее будет намного вкуснее той, что сделана на электрической или газовой печке. Изюминку блюдам придает легкий аромат древесины. Минус: дровяная печка самая сложная в обращении. Надо вручную подкладывать топливо, следить за его прогоранием.

Отопительные

Отличие отопительных печей от кухонных в однокамерности конструкции – нет необходимости обустройства отдельных зон для кухонных противней. В Европе печь подового типа является единственной разрешенной отопительной конструкцией внутри жилых домов. Это объясняется безопасностью, экологичностью системы – в подовой печке топливо прогорает полностью; вывод через трубу дыма, загрязняющего атмосферу, отсутствует.

Металлические

Для изготовления таких печек используется чугун или стальной сплав. Плюс конструкции – простой монтаж и обслуживание. Минус – корпус сильно накаляется, поэтому при прикосновении можно обжечься. Срок службы при правильной эксплуатации составляет 30-50 лет. Минус – металлические печи не терпят резких перепадов температуры, от этого могут покрыть трещинами.

Кирпичные

Такая печь лучше аккумулирует (накапливает) тепло, дольше его отдает. Смотрится очень эффектно, поэтому станет украшением любого классического интерьера. Служит в два раза дольше, чем чугунная или стальная конструкция, но стоит она на порядок дороже. Установка кирпичной печки сложная, самостоятельно без специалистов монтаж лучше не проводить.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Минус в отсутствии портативности – после установки быстро перенести в другое место не получится (придется полностью разбирать конструкцию).

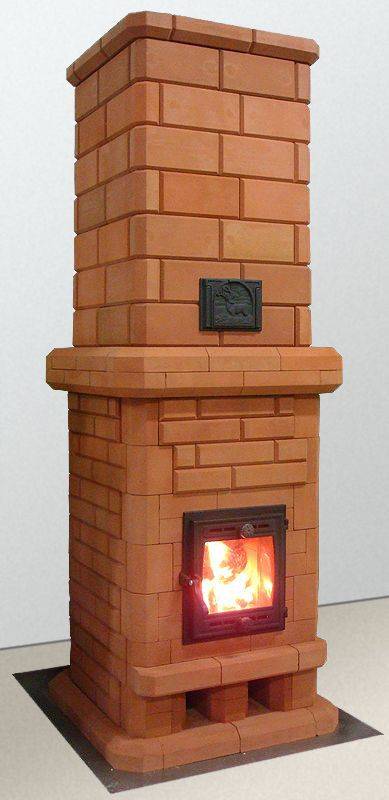

Красивая кирпичная подовая печь

«Буслаевская» печь: проекты

В конструкции имеется встроенная вытяжка. Печь отличается небольшими размерами. Она идеально подходит для любого частного дома, поскольку позволяет не только обогревать помещения, но и готовить пищу. Несмотря на компактный размер, печь хорошо обогревает просторные помещения, поэтому существую готовые проекты домов с печкой. Специальные схемы кладки печей из кирпича помогут выполнить работу без проведения сложных расчетов.

Для укладки потребуются такие материалы:

• дверцы — топки (0,2х0,25 метра), ВК (0,39х0,5 метра), поддувала (0,14х0,14 метра);
• огнеупор – 43 штуки;
• полнотелый кирпич – 382 штуки;
• духовка-шкаф 28х33х50 сантиметра;
• чугунная плита 0,7х0,4 метра с конфорками (съемными кольцами разного диаметра);
• задвижки – паровытяжная (12х13 сантиметров) и дымовая (12х25 сантиметров);
• решетка – колосник 30х20 сантиметров;
• уголок – три заготовки равнополочного проката длиной 1 метр и размером 45х45 миллиметров;
• сталь – кусок 0,3х0,28 метра;
• полоса – по 4 куска метровых (4-х миллиметровка), 0,25 метра (2-х миллиметровка), 0,35 метра (3-х миллиметровка);
• плита из чугуна – 0,4 х0,25 метра; 40х15 сантиметров.

Проекты печей из кирпича такого типа выглядят следующим образом:

1. Полный ряд.
2. Дверца поддувала.
3. Проем окна для прочистки.
4. Низ духовки выкладывается из огнеупора, три стороны обкладываются железом.
5. Монтаж топочной двери, колосника, под топкой – огнеупора, перекрытие прочистки, дверцы поддувала.
6. Установка ДШ.
7. Укладка огнеупора на ребро вокруг ДШ.
8. Укладка по схеме.
9. Выполняется верхняя обмазка глиной духовки (1 сантиметр), перекрытие ДТ, прикрепляется плита с конфорками.
10. Монтаж дымооборота с прочистными окнами, плита не закладывается. В дальнейшем кирпич ставится на ребро.
11. Выполняется перекрытие чистки, создаются каналы, укладываются 25-сантиметровые полосы.
12. Оканчиваются чистки, вмуровывается крепежная проволока.
13. Укладывается колпак.
14. Монтаж перекрытия ВК, при этом вытяжки остаются.
15. Выкладываются печурки по схеме.
16. Малая печурка оканчивается листовым железом, кладка выполняется по порядовке печи из кирпича.
17. Выкладывается прочистное отверстие большой печурки, грани боковых стенок каналов стесываются.
18. Кладка выступов.
19. Выполняется дублирование выступов и монтаж уголка.
20. Дымоход БП перекрывается аналогично 19 ряду.
21. Изготавливается трехрядная шейка, размер дымохода уменьшают до сечения 26х13 сантиметров для верхней задвижки.
22. Создается дымоход с разделками, на этом и последующих рядах.

Размеры конструкции увеличиваются при использовании клинкерного облицовочного кирпича, поэтому использовать их вместо полнотелого материала не рекомендуется. При отделке изразцами обеспечивается долговечность (материал служит десятки лет), кроме того, его можно демонтировать для облицовки других отопительных конструкций.

Принцип действия

В подовой печи высокий КПД при минимальном расходе топлива

Работа подовой печи отличается от классической. Основное свойство таких изделий – высокий КПД при минимальных тратах топлива. Прогорание распределяется равномерно. Благодаря поступающему через дверцу топки воздуху происходит достаточное окисление дров, повышающие качество их сгорания и уровень выделения тепла.

Закладка дров осуществляется на нижнем уровне в загрузочной камере. Затем в рабочей зоне происходит процесс горения. С верхнего уровня отводятся газы и происходит теплообмен.

Для поддержания высоких температур (около 400°С) корпус печи делают из нержавеющей шлифованной стали. Выкладку изготавливают из шамотного кирпича или другого огнестойкого материала.

Особенности кладки печи из кирпича своими руками

Какие нюансы нужно знать, прежде чем приступать к кладке печи?

Фундамент под печь должен быть мощным и основательным. Но при этом, он ни в коем случае не должен быть связан с основным фундаментом под дом

Дело в том, что дом со временем дает усадку, что отражается и на фундаменте, поэтому очень важно отделить эти два элемента. При сезонных сдвигах грунта и общей усадке дома, может пострадать конструкция печи.
Фундамент должен превышать габариты печи на 15-20 см с каждой стороны

Он может быть выполнен из обычного бетона, цементного раствора или сложен из бетонных блоков.
Для кладки печи необходимо закупить 2 вида кирпича: обычный полнотелый из керамики и шамотный (огнеупорный), из которого будет сложена топка, дымовые каналы и все нагреваемые элементы

Стоимость такого материала гораздо выше, чем цена обычного красного кирпича, поэтому обычно из него кладут только те поверхности, которые будут иметь непосредственный контакт с огнем.
Все остальные элементы кладут из красного полнотелого кирпича, при этом используют раствор на основе красной печной глины. В состав такого раствора обязательно должен входить жаропрочный цемент. А вот между керамической кладкой и шамотным кирпичом обязательно необходимо выдерживать зазор в 5 мм. Нагреваясь, шамотный кирпич будет расширяться. Поэтому чтобы в процессе эксплуатации конструкция печи не подверглась деформации, необходимо учитывать это зазор.
Все покупные элементы для печи (колосниковая решетка, дверца, варочная поверхность, духовой шкаф и т.д.) ставят в соответствии с общей схемой и назначением печи

Он может быть выполнен из обычного бетона, цементного раствора или сложен из бетонных блоков.
Для кладки печи необходимо закупить 2 вида кирпича: обычный полнотелый из керамики и шамотный (огнеупорный), из которого будет сложена топка, дымовые каналы и все нагреваемые элементы. Стоимость такого материала гораздо выше, чем цена обычного красного кирпича, поэтому обычно из него кладут только те поверхности, которые будут иметь непосредственный контакт с огнем.
Все остальные элементы кладут из красного полнотелого кирпича, при этом используют раствор на основе красной печной глины. В состав такого раствора обязательно должен входить жаропрочный цемент. А вот между керамической кладкой и шамотным кирпичом обязательно необходимо выдерживать зазор в 5 мм. Нагреваясь, шамотный кирпич будет расширяться. Поэтому чтобы в процессе эксплуатации конструкция печи не подверглась деформации, необходимо учитывать это зазор.
Все покупные элементы для печи (колосниковая решетка, дверца, варочная поверхность, духовой шкаф и т.д.) ставят в соответствии с общей схемой и назначением печи.

Колосниковая решетка

Вставляя дверцу топочной камеры или зольника, необходимо обвязать ее стальной отожжённой проволокой. При этом один конец проволоки вставляется в специально предназначенное отверстие, а второй скручивается в жгут и прокладывается между кирпичами, плотно зажимаясь раствором.
При монтаже чугунной топки или чугунной плиты, необходимо обязательно между кирпичом и металлическим элементом прокладывать асбестовый шнур, для компенсации разного температурного расширения материалов.
Дымоход для печи можно выполнить из красного керамического кирпича, а можно использовать керамический блочный дымоход, который приобретается в готовом виде.
Облицовка является финишным этапом строительства печи из кирпича. Для придания красивого эстетичного вида, печь можно облицевать красным керамическим кирпичом, клинкерным (под дикий камень), декоративной плиткой. Такое покрытие придает неповторимый аутентичный вид печи, а также защищает ее от негативного воздействия окружающей среды.

Материалы, которые понадобятся для кладки печи.

• Красный полнотелый керамический кирпич (М-150.)

  М 150

• Шамотный (огнеупорный) кирпич.
• Кладочный раствор (песок, красная печная глина).
• Материал для фундамента (цемент, графий, песок).
• Рубероид.
• Асбестовый шнур, оцинкованная проволока.
• Доски для создания опалубки.
• Армирующая сетка.
• Колосниковая решетка.
• Варочная поверхность (плита).
• Зольник и дверца зольника (поддувала).
• Топочная дверца.
• Дымоходная вьюшка.
• Задвижка дымоходного канала.

Инструменты, которые понадобятся для кладки печи:

• Строительный уровень.
• Совковая лопата.
• Строительный маркер.
• Измерительная лента (рулетка).
• Строительный отвес.
• Угломер.

Устройство контура своими руками

Для начала нужно определить лучшее место в доме для расположения печи. Это уже не обязательно должна быть середина жилища. Но нужно помнить, что комната с печью всегда будет самой жаркой – не стоит располагать её в маленькой помещении или спальне.

Кроме того, именно этой комнате достанется тот серый осадок на потолке и стенах, избежать которого невозможно. Удобно ли будет приносить топливо, и чистить золу? Планируется ли готовить на поверхности печи?

Самодельная печь с водяным контуром

Иногда приходится встраивать водяную рубашку в уже имеющуюся конструкцию. Но такой способ наиболее трудоёмкий и неудобный. Лучше всего изготовить теплообменник, а затем, ориентируясь на него строить печь.

Даже если создаётся система с принудительной циркуляцией от насоса, важно сделать наклон для разгона теплоносителя. Во-первых, это повысит эффективность, а во-вторых, подстрахует на случай отключения электроэнергии

Место для печи в доме

От места установки печи будет зависеть ее эффективная работа. Лучшим расположением будет пересечение всех стен в доме. При не большей площади, можно будет эффективно обогреть все пространство. Чем ближе будет находиться печь к выходу, тем лучше. Нагреты воздух будет препятствовать попаданью холодного воздуха с наружи. К тому же, в таком случае будет проще доставлять топливо для топки.

Факторы, которые нужно учитывать:

• Конструкция должна быть установлена так, чтобы можно было добраться до всех боковых частей. Это нужно, для правильной эксплуатации и возможности полноценной чистки.
• Печь не должна быть часть общего фундамента дома, так как ее фундамент будет испытывать совершенно другие типа нагрузок.
• Расположение должно быть таким, чтобы труба дымохода не упиралась в балки перекрытия. Это нужно рассчитать при строительстве дома или же при укладке фундамента к печи.
• Перед дверцей топочной части должен находится напольный настил, выдерживающий возгорания. (лист металла или керамическая плитка), для предотвращения случайных возгораний.

Как правильно выбрать?

В специализированных магазинах легко растеряться, так как предлагается большой ассортимент разнообразных подовых печей и каминов. Разберем коротко самые важные критерии выбора отопительных устройство для кухонь, отопления жилых и нежилых помещений.

Для кухни

Если печь покупается для последующего приготовления пищи, надо выбирать модель, в которое есть нужное количество ярусов. Глубина печи должна позволять расположить нужное вам количество противней или кулинарных емкостей. Лучше, чтобы в печи было больше разных программируемых режимов – это позволит готовить более разнообразные блюда.

Пример подовой печи для выпечки хлеба

Популярными кухонными печами являются следующие модели:

• Подовые стальные печи для хлебопекарен BASSANINA – модели FM 2T-4T , 3T-6T для 2-6 противней размером 40×60 // 46×66 см.
• Печь ZOOM из нержавеющей стали. Имеет широкое днище, куда ставятся большие емкости. В верхней части находит 4 ряда независимых отсеков.
• Электрическая модель PAVAILLER. Содержит 4 яруса, с 2 отдельными дверцами. Площадь «кулинарной» зоны — 9,5 в.м.

Для отопления дома

Выбирая печку, надо оценить возможности помещения, где она будет установлена

В первую очередь важно просчитать подходящие габариты устройства. При устройстве печки надо проследить, чтобы дымоотводная труба была длиной не менее 1 м, только так можно обеспечить обогрев жилых помещении

При покупке обращайте внимание на мощность – сильная модель будет лучше прогревать дом, но потребует больше топлива

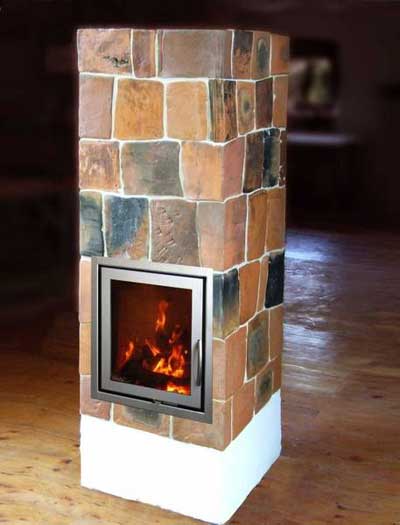

Подовая мини печь для отопления дома

Среди отопительных систем стоит обратить внимание на следующие варианты:

• Отопительные каминные печи WGO. Качественная немецкая модель, делается из огнеупорного шамота HBO+. Размер от 52х54х11 см.
• Печь камин подового горения ECO+. Отличительные особенности – максимально простая конструкция, доступная цена подовой печи. Сделана из огнеупорного шамота. Габариты – 56х56х89 см.

Для бани и гаража

Для прогрева нежилых помещений надо выбирать изделия с точно такими же требованиями, как и для жилого дома. Самые важные критерий – габариты и мощность. В отличие от моделей подовых печей для домов, устройство для гаражей и бань может быть менее привлекательным. Отсутствие внешнего декора существенно снизит цену. Подходящими моделями являются:

• Печь в виде камина серии КИВ. Узкая прямоугольная форма позволяет поставить ее даже в маленьком помещении (до 45 кв.м.).
• Круглая отопительная печь ПКО-40 с металлическим корпусом. Благодаря форме «бочки»
• устройство равномерно прогревается. Корпус печи стальной, окрашен порошковой эмалью, внутри печь отделана клиновидными жаростойкими кирпичами.

Чем конструктивно отличаются печи с режимом длительного горения от других вариаций?

В конструкции печей длительного горения есть три принципиальных отличия от обычных отопительных приборов:

• Герметично закрывающиеся дверцы топливная и зольника. Чтобы печь перешла в режим тления, необходимо полностью блокировать доступ первичного воздуха — того, что поступает через поддувало и колосниковую решетку. Конструкция поддувала должна обеспечивать отсутствие щелей за счет тщательной подгонки и установки уплотнений.
• Отверстия для подачи вторичного воздуха в зону дожига пиролизных газов. Концепция экономичной дровяной печи подразумевает полное сжигание топлива и максимальное поглощение тепла помещением. Проходное сечение отверстий рассчитывается в соответствии с объемом топливника так, чтобы обеспечить подачу требуемого количества вторичного воздуха.
• Утепление дымохода начинается со стартовой секции. Чем выше КПД печи, тем ниже температура отходящих газов. Это правило «работает» для любого теплогенератора. В режиме длительного горения в неутепленном дымоходе температура может опуститься ниже точки росы, что приведет к повышенному конденсатообразованию и зарастанию трубы сажей. Также не допускается дополнительный теплосъем: самоварные баки и регистры-теплообменники охлаждают трубу быстрее воздуха.

Печь длительного горения Метеор в разрезе.

Популярные схемы твердотопливных котлов и их особенности

Проекты ТТ котлов в основном различают по:

• направлению сжигания топлива;
• материалу;
• дополнительным функциям.

Чаще используют чертежи котлов с верхним или нижним горением. Котлы строят из кирпича и/или металла. При необходимости, систему оборудуют варочной панелью.

С верхним горением

Стандартные модели котлов имеют вертикальную цилиндрическую конструкцию с теплообменником, устроенным по типу «водяной рубашки».

Фото 1. Три твердотопливных котла верхнего горения. Устройства имеют цилиндрическую форму.

Кислород в котёл подаётся сверху вниз через телескопическую трубу. В таком же направлении в котле происходит и сгорание топлива.

По мере прожигания дров, подвижный распределитель постепенно опускается под воздействием собственного веса. Под давлением начинается тление следующей части древесной массы в закладке. Топливо сжигается поэтапно и выделяет большой объем газа.

Нижнего горения

В конструкции котла чаще используют две камеры:

• Топочная с вертикальной или горизонтальной закладкой. В ней происходит сжигание дров.
• Секция дожига. Здесь углекислый газ, выделяемый древесиной, сгорает полностью, нагревая воздух и теплоноситель.

Поэтапное сжигание топлива в традиционных схемах твердотопливных котлов обеспечивает обратная тяга. Пламя охватывает только нижний слой. По мере его прогорания, верхний объем закладки опускается на место углей, а последние ссыпаются в зольник. В котлах из чугуна устанавливают «рубашку» вокруг камеры закладки, в стальных используют «змеевик».

Справка. Чтобы исключить потерю энергии в твердотопливных котлах, секцию дожига отделывают шамотным кирпичом. Устанавливать вентилятор для принудительной тяги при сборке необязательно.

С варочной поверхностью

Технически приборы напоминают обычную дровяную печь. Котлы выполняют сразу несколько функций:

• отапливают помещение посредством конвекции или теплоносителя;
• греют воду проточным способом при наличии соответствующего контура и подключения к сети ГВС;
• выполняют функцию плиты.

Фото 2. Твердотопливный котёл с варочной поверхностью. Конфорки устройства изготовлены из чугуна.

Учитывая склонность стали к деформации, под варочную поверхность в котле используют чугун. Для изготовления теплообменника котла подходит любой металл достаточной прочности. Конструкцию регистра выполняют по схеме змеевика или «водяной рубашки». Панель под плиту оборудуют непосредственно над камерой сгорания топлива.

Из кирпича, его размеры

Устройства этого типа котла представляют собой обычную печь с теплообменником внутри. Есть два варианта установки регистра в котле:

• В системе дожига. Из-за меньшей температуры нагрева воды, такой метод чаще применяют в хозяйственных и подсобных помещениях малой площади.
• В зоне горения закладки. В этом случае необходимо увеличить габариты камеры. Основа для регистра — жаростойкая сталь толщиной от 3 миллиметров и более.

Котлы работают по принципу пиролиза. Продукты горения выводятся за счёт естественной тяги через дымоход.

Типовая конструкция котла включает:

• бункер — камеру для закладки топлива;
• колосники для подачи воздуха в топку;
• теплообменник в виде трубчатого змеевика или накопительной ёмкости;
• дымоход для выведения газов;
• механический регулятор тяги.

В бытовых котлах на 25 кВт используют детали следующих размеров:

• контроллер контура — 1039 мм;
• загрузочный люк — 1190 мм;
• дверца зольника — 430 мм;
• дымосос — 618 мм;
• муфта — 1289 мм;
• аварийный патрубок — 1101 мм;
• подающая магистраль контура — 1126;
• подведение холодной воды — 765;
• выход в сеть — 880 мм;
• обратка — 41 мм;
• расширительный бак — 990 мм.

Размер элементов котла напрямую зависит от мощности оборудования.

Справка. Кирпич — слабый проводник тепла. Он сохраняет энергию с минимальными потерями, хорошо нагревает воздух и воду в регистре.

Принцип действия

Конструкций подобных устройство достаточно много, но не все они работают по единому принципу. Тепло начинает образовываться не при открытом горении, а из-за пиролиза. Под действием высоких температур топливо лишь тлеет, и выделяет горючий газ. Они начинает воспламеняться и сгорать, вследствие чего выделяется много тепла. Медленный процесс происходит за счет регулировки подачи кислорода. Когда топлива начинается разгораться, поступление воздуха сводиться к минимуму.

Таким образом, не получится использовать обычную русскую печь, так как это приведет лишь к печальным последствиям. Газы могут попасть в помещение, а это грозит отравлением. Печь с длительным прогреванием оснащена герметичной дверцей, регулировочным приспособлением, заслонкой, а это исключает попадание газа в помещение.

Устройства отопления такого типа следует выбирать, потому что:

• Они могут работать от одного закладывания 12-20 часов.
• Малый вес конструкции, можно устанавливать даже без фундамента.
• Подойдет любое топливо, сгорает полностью, КПД 90%.
• Можно использовать не на постоянной основе.
• Нет посторонних запахов вроде дыма.
• Можно сделать своими руками из недорогих материалов.
• Низкая стоимость.

На счет последнего пункта – если сделать печь длительного горения своими руками, он обойдется еще дешевле.
