Как установить подрозетники в гипсокартон: порядок монтажа

Установка подрозетников в плитку или стеновые фальшпанели

Закладку кабеля и установка подрозетников лучше делать заранее, перед укладкой плитки. Но если плитка уже лежит, и нужно сделать розетку или выключатель, — то здесь помогут коронки для керамической плитки. Коронки помогут аккуратно высверлить отверстия в плитке.

Самое тяжелое, если под плиткой окажется бетон, который нужно штробить. В этом случае лучше всего воспользоваться алмазной коронкой, иначе есть вероятность повредить плитку (при долблении обычной коронкой).

Есть более дешевый и грязный способ, это высверливание отверстия болгаркой, главное высверлить все как можно аккуратнее, чтобы отверстие закрывалось рамкой от розетки.

Вырезание отверстий в гипсокартоне

Когда все готово к работе, необходимо уделить достаточно времени и внимания выбору высоты и грамотной разметке. Вырезать в гипсокартоне отверстие дважды в одном месте не получится никак. Если устанавливается, например, блок из четырех розеток, есть риск из-за некачественной разметки в итоге поставить рамку криво, и исправить ошибку будет достаточно трудно. Потому замеры нужно производить со всей тщательностью.

После измерений начертите на гипсокартоне крест в месте центра будущей розетки, поставьте на него центральное сверло коронки, предварительно установленное в вашу дрель, или резак. Стараясь держать инструмент максимально ровно и крепко (особенно касается неуравновешенного резака, если им врезаться в гипс слишком резко, он начнет «шагать» в сторону, испортив ГКЛ), приступаем к высверливанию отверстия.

Как провести монтаж провода в гофре?

Прокладка проводки в гофре отличается крайней простотой. Чтобы осуществить такую работу, необходимо приготовить следующие инструменты:

• гофру и распределительные коробки для подключения кабелей;
• специальные клипсы для крепления гофры к поверхностям;
• электрический кабель;
• дюбель-гвозди, которые применяются для крепежа клипс;
• сверло, перфоратор.

Гофрированные шланги протягивают через специальные отверстия в профильных стойках.

Монтаж достаточно прост: кабель сначала крепится в распределительной коробке, после чего протягивается через гофру, предварительно укрепленную на поверхности. Чтобы правильно проложить электропроводку под поверхностью гипсокартона, необходимо для начала установить распределительные коробки. Проводить подобные работы надо до того момента, как все стены будут зашиты листами.

Для начала следует правильно выбрать место для монтажа коробки, учитывая, что все кабели должны проходить на расстоянии 10-15 см от уровня потолка, для стены допускается монтаж кабелей в предварительно сделанные штробы либо через гофрированные шланги. Распределительные коробки, которые ставятся под гипсокартон, должны быть оборудованы защитной крышкой с определенной степенью защиты, то есть предназначенной специально для монтажа под гипсокартонные и гипсоволокнистые плиты в стенах.

Сама коробка крепится на выбранное место при помощи саморезов, прокладка кабелей начинается от коробки в направлении всех точек подключения, то есть светильников, выключателей, розеток. Все сети идут только через гофру в направлении точек, места для которых выбраны заранее. После монтажа распределительной коробки можно приступать к зашивке каркаса ГКЛ плитами. При такой установке обеспечивается полная безопасность и надежность, быстрая замена сетей при необходимости, проводка под гипсокартоном дополнительных кабелей.

Инструмент и расходка

Какие инструменты понадобятся для установки подрозетника в бетонную стену?

во-первых, это мощный перфоратор (под хвостовик SDS-plus или max)

бур по бетону диаметром 6мм

защитные очки

строительный уровень

шпатель для работы с раствором

обычная коронка по бетону с хвостовиком SDS-plus – если у вас небольшой объем работ и кирпичные стены. Самый оптимальный и бюджетный вариант.

обычная коронка по бетону с хвостовиком SDS-max. При условии, что у вас очень большой дом, либо стены из качественного бетона и соответствующий перфоратор.

алмазная коронка по бетону для безударного сверления с хвостовиком SDS-plus

Более дорогой вариант, зато есть свои плюсы:

1) время высверливания подрозетника, почти такое же, как и с помощью коронки SDS-max 2) использование легкого перфоратора SDS-plus – меньше устают руки, нет ударов 3) меньше шума и пыли при работе

Запомните, что алмазное сверление исключает какой-либо ударный режим. Разрешен только режим дрель.

В инструкции обычно указывается к алмазным коронкам, что они предназначены для влажного сверления. Однако как показывает практика применения, износ коронки, даже при сухой работе минимален.

Кроме того, при подаче воды, шлак может “вязать” коронку. Коронки для высверливания обычных подрозетников, как правило должны быть диаметром 68мм.

Если вы не хотите забивать установочную коробку в нишу, а иметь место для ее свободной установки и регулировки, то применяйте диаметр 72мм. Для блочного типа только такие и подойдут.

Некоторые применяют диаметр 65мм, после чего даже умудряются плотно вставить в полученное отверстие розетку или выключатель напрямую, расперев изделие лапками о бетонную стенку или даже гипсокартон.

Делать этого нельзя, так как говорилось выше, стены считаются токопроводящим материалом.

Если у вас в доме вдруг начало выбивать УЗО, одной из причин этого может быть как раз отказ от использования подрозетников, и установка розеток напрямую в стену. Поэтому не грешите сразу на кабель, а проверьте сначала розетки.

О необходимости монтажа подрозетников говорит и ПУЭ:

Завершающий этап работы

На завершающем этапе работы проводится корректировка установленных подрозетников. Возможные дефекты устраняются, убирается пыль, и обрезаются до нужных размеров кабеля.

Если кабелей много, то при обрезании нужно помнить об их маркировке. Наклейки с подписями переносятся на новое место, что бы впоследствии не возникло путаницы.

Если во время сверления и установки где-то образовался скол гипсокартона, его нужно ликвидировать при помощи гипсовой шпаклёвки («Унифлот» и др.). Для увеличения прочности и предотвращения растрескивания, места шпаклёвки предварительно проклеиваются сетчатым бондажём.

Подрозетники: формы и размеры

Подрозетников, предназначенных для ГКЛ, достаточно много, и чтобы выбрать правильную фурнитуру нужно разбираться в размерах и параметрах.

Достаточно много производителей производят подрозетники, самыми известными на рынке являются:

• Schneider Electric;
• Hegel;
• Tyco;
• Legrand4;
• Gusi Electric и другие.

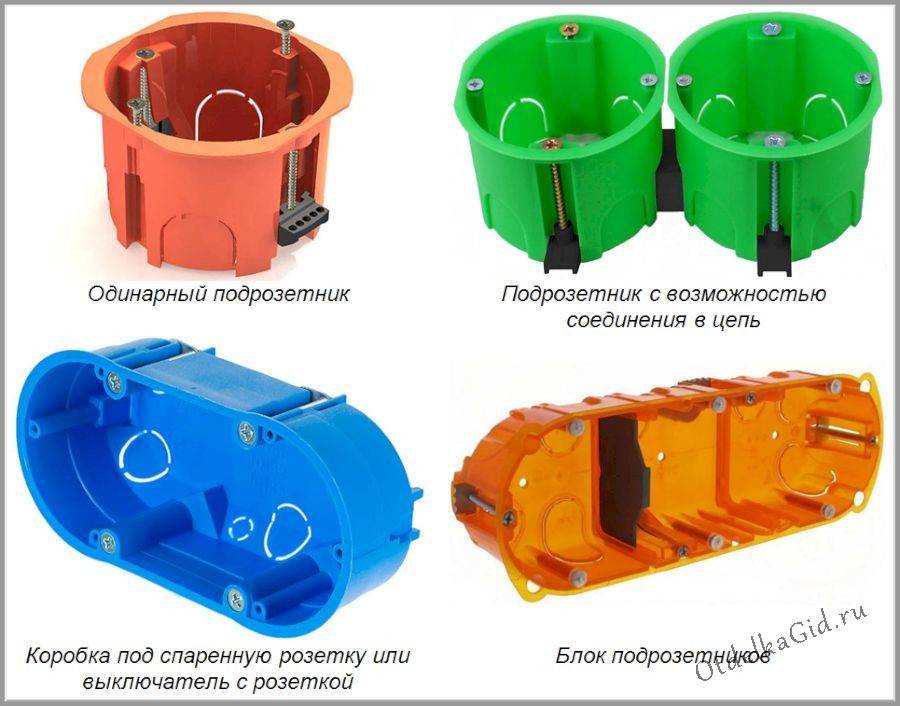

Формы подрозетников

Установочных размеров, по которым квалифицируется эта фурнитура, всего два:

• внешний диаметр (d2);
• глубина (H).

Существуют стандартные диаметры подрозетников, исчисляемые в миллиметрах:

• 60;
• 64;
• 65;
• 68;
• 70;
• 75 мм.

Кроме этого, есть еще и специальные нестандартные параметры.

Самым распространенным и востребованным считается подрозетник с диаметром 68 мм. Именно этот вариант электрики считают правильным.

Что касается глубины, то она варьируется:

• 40;
• 42;
• 45;
• 60;
• 62(размеры в миллиметрах).

Глубина определяется местом установки. Если гипсокартонная конструкция находится на приличном расстоянии от основания, то стоит выбрать глубину фурнитуры 60–62 мм. Это поможет сделать разводку и подключение электропроводки намного проще и удобнее. Некоторые электрики сейчас стараются отказаться от распределительных узлов, а проводят разводку в подрозетниках. Поэтому и предпочитают такую глубину, так как дорог каждый миллиметр.

Подрозетник Shneider

Чаще всего в строительных работах применяют пластиковые подрозетники для гипсокартона schneider electric – d2=68, Н=45.

Какой подрозетник установить зависит от многих параметров, и если у вас уже установлены распределительные коробки, то не стоит покупать слишком глубокий подрозетник.

На что обращать внимание при покупке

Чтобы выбрать подрозетник, учитываются следующие факторы:

• Материал. Ввиду того что технология крепления предполагает встроенную установку, продукция не должна плавиться или воспламеняться при нагреве. Электрическая проводка предрасположена к возникновению огня, особенно в местах соединения, поэтому лучше отдавать предпочтение не дешевым пластиковым деталям, а продукции из пропилена или других негорючих материалов.
• Правильность формы. Некачественные изделия могут иметь перекосы и смещения стенок, что не позволяет правильно вставить розетку в коробку.
• Движение винтов. Чтобы надежно прикрепить установочный модуль к гипсокартону, саморезы должны хорошо притягивать лапки, не допуская скольжения или прокручивания.
• Наличие быстроснимаемых заглушек. Готовое отверстие под кабель избавляет от необходимости формировать его самостоятельно.
• Соотношение размеров коробки и подрозетника. Чтобы поставить все части без сложной подгонки, лучше отдавать предпочтение одному производителю.
• Возможность использования соединителя. Эта деталь позволяет быстро получить двойной или тройной блок при помощи стыковки одноместных коробок.

Качественная продукция должна иметь необходимые сертификаты безопасности и соответствия.

Штробление лунок

После разметки, в размеченных центрах окружности необходимо сделать отверстие, буром незначительно большим диаметром, чем бур коронки (например буром 8-10мм). Высверливаем отверстие с запасом,  учитывая длину сверла самой коронки (но не забываем про соседей и тонкие стены). Этот способ также подходит и при работе с алмазной коронкой на режиме сверления.

Процесс штробления. После высверливания отверстий по центру будущей окружности, необходимо с помощью коронки углубиться на несколько миллиметров в стену (это касается только метода работы с перфоратором!). По намеченной окружности, нужно насверлить максимально возможное количество отверстий, для того чтобы коронке было легче «грызть» бетон.

Алмазной коронкой, вам необходимо просто сверлить, — без долбления, периодически давая коронке остыть. Стоит заметить, что при попадании алмазной коронки на арматуру, ее ресурс значительно снижается.

При работе с болгаркой вся задача сводится к тому, чтобы сделать пропилы в стене на нужную глубину, и выдолбить область где будут находиться подрозетники.

Разметка места установки блока подрозетников

Перейдем к моему примеру. Мне необходимо установить блок из трех подрозетников вот в этой гипсокартонной перегородке.

Блок подрозетников устанавливается над тумбой и предназначен исключительно для розеток. В них планируется включать декоративную лампу и зарядные устройства для телефонов. В моем случае высота тумбы составляет 45-50 (см). Нам же нужно установить подрозетники на высоте примерно 62-63 (см) от уровня пола.

Скоро я опубликую несколько статей, где очень подробно расскажу про варианты расположения розеток и выключателей в разных помещениях (ванная комната, спальня, кухня). Так что не пропускайте выход новых статей — подписывайтесь на рассылку сайта.

Итак, вернемся к разметке. С помощью самовыравнивающегося лазерного уровня LD-SL-01 отмечаю горизонтальную линию на высоте 63 (см) от пола.

Уровень LD-SL-01 мне очень нравится, но иногда я пользуюсь и более простым, и компактным, лазерным уровнем Black Deсker LZR-310, правда луч у него проецируется всего в одной плоскости и настройка уровня идет в ручном режиме по пузырькам.

Не много подольше получается с разметкой, но тем не менее тоже удобно. О нем я еще напишу отдельный обзор.

Затем по лазерной линии с помощью линейки (можно использовать ровный брусок или профиль) чертим горизонтальную линию карандашом. После этого уровень нам больше не нужен и его можно отключить.

Рассчитываем, чтобы блок смотрелся симметрично на стене и отмечаем на линии первый центр подрозетника.

Затем с помощью линейки или рулетки от первого центра откладываем 71 (мм) и отмечаем центр второго подрозетника. Затем от центра второго подрозетника откладываем 71 (мм) до центра третьего подрозетника.

Расстояние между центрами подрозетников составляет именно 71 (мм) и его необходимо как можно точнее измерить, иначе накладная рамка может встать, либо в натяг, либо с зазорами, в зависимости от Вашего «промаха».

Да, забыл упомянуть, что при разметке учитывайте, где и в каком месте проходят у Вас профили, а то может выйти вот такой вот нелепый казус (фотографию взял из интернета).

Выбираем место для установки

В правилах ПУЭ предписаний по месторасположению розеток и выключателей как таковых нет. То есть, располагать их можно по своему усмотрению.

Но при этом выбор места установки зависит от разводки проводов, которая проводиться перед креплением на стены гипсокартонных листов.

В общем, определять примерные места расположения розеток и выключателей нужно еще на стадии укладки проводки.

При этом следует длину выводных концов проводов, к которым будут подключаться розетки, оставлять с запасом.

Ведь значительно легче обрезать лишнее, чем наращивать, чтобы подвести питание к выключателям.

Несмотря на возможность выбора произвольного места установки розеток и выключателей, сейчас многие стараются придерживаться так называемых евростандартов, согласно которых высота розеток от пола должна составлять:

• В обычных комнатах – 30 см;
• На кухне (над столешницей) – 120 см;
• В ванной – 60 см;
• Для подключения стиральной машины – 100 см;

Выключатели же устанавливаются на высоте 80 — 90 см от пола. Но отметим, что это только рекомендации и они не требуют точного соблюдения.

Выполняя монтаж в первую очередь следует все же ориентироваться на удобство пользования и легкость доступа, а затем уже на стандарты.

К тому же, в некоторых случаях может потребоваться нестандартное положение розетки, к примеру, для обеспечения питания телевизора, который будет крепиться под потолком.

Выбирая места установки розеток и выключателей лучше сразу же на гипсокартоне делать всю необходимую разметку.

При этом, если пол еще не полностью доделан и предусматривается в дальнейшем укладка напольного покрытия, это следует учитывать при выборе высоты места установки.

Монтирование розетки

Убедившись с помощью индикаторной отвертки, что электричество отключено, можно приступать к монтажу изделия. Вначале следует подготовить провода. Если концы слишком длинные, надо их укоротить (до 10 см). Кончики проводов следует зачистить от изоляции (0,5 см). После действия будут такими:

1. Снять декоративную часть с внешней стороны изделия, отложить.
2. Ослабить на контактах розетки болты крепежа.
3. Вставить розетку в подрозетник, не фиксировать.

Подключение проводов

На внутренней стороне изделия можно увидеть 3 клеммы — фазу, ноль, заземление. Они подключаются к соответствующим кабелям трехжильной проводки квартиры. Провода различаются по цвету: фаза черная, красная, коричневая, заземление всегда желто-зеленое, ноль белый, бело-голубой. Иногда встречается четвертая клемма розеток — приспособление дублирует провод «земля» для более комфортного соединения.

Для подключения нужно вставить в клеммы очищенные кончики проводов, закрепить их винтами

Очень важно не перепутать провода, ведь это приведет к короткому замыканию. Если места для заземления нет, что встречается в старых домах и на дачах, то провод «земля» следует заизолировать и упрятать его в коробку

После можно жестко зафиксировать все крепежные элементы, установить розетку с подрозетником в ровное положение. В окончание работы нужно поставить лицевую панель изделия и защелкнуть ее.

Выбор расположения розеток и выключателей на стенах

При выборе места под выключатель и розетки в гипсокартоне необходимо основываться на их удобстве в дальнейшей эксплуатации, то есть в те места, где в дальнейшем будут установлены электробытовые приборы (кондиционеры, холодильник, телевизор и т.д.), а также гармонично вписывать их в общий интерьер помещения.

Тенденции и времена меняются. При выборе расположения в нынешнее время, рекомендуется Европейский стандарт.

• Рекомендованная высота розеток от пола – 30 см.
• Рекомендованная высота розетки над кухонной столешницей – 120 см.
• Рекомендованная высота розетки для стиральной машины 1 метр.
• Рекомендованная высота выключателей – 80 см (На уровне опушенной руки).

Но в некоторых случаях допускается отклонение от нормы, то есть в тех местах, где это удобно и оправдано. К примеру, если у вас плоско экранный телевизор и установлен кронштейном верхней части стены, то оптимальным вариантом будет установка розетки также высоко за телевизором или же рядом с ним (согласитесь, ведь неприятно видеть, как черный электрический кабель свисает вниз по стене).

Советы как установить розетки в стену из гипсокартона своими руками видео

Также можно взять, к примеру, и Сплит систему. Устанавливается она обычно в верхней части помещения, в таком случае оптимальное место для розетки будет рядом с прибором.

На каком этапе ремонта (отделки) лучше закладывать подрозетник?

Это один из самых насущных вопросов, о которых не все задумаются в начале, но понимают как это важно в конце. В идеальном случае нужно соблюдать ПРАВИЛО№1, но так получается не всегда

Поэтому заранее необходимо знать, на сколько будет выступать слой штукатурки или другого слоя (гипсокартон, плитка и т.д), прежде чем монтировать подрозетник. В крайнем случае, можно нарушить это правило, и установить подрозетник заподлицо с голой бетонной стеной. Но в этом случае при отшукатуривании стен, подрозетники окажутся утопленными в стену, на глубину слоя штукатурки. Качественно установить розетки в такой подрозетник будет не легко, но наши электрики знают как это сделать правильно.

Установка подрозетников в гипсокартон: этапы работы

Стоит отметить, что установить подрозетники в гипсокартон так, как в бетон не получится, так как фурнитура сильно отличается. В подрозетнике для гипсокартона присутствует четыре винта, два вкрученных и два торчащих.

Необходимые инструменты

Ни один монтаж не обходится без инструмента, поэтому его стоит подготовить заранее:

• дрель;
• насадка балеринка или коронка;
• нож;
• отвертка;
• рулетка;
• карандаш;
• уровень;
• железная линейка.

Нанесение разметки для установки подрозетника

Берем рулетку и измеряем определенное расстояния до того места, где по определению будет находиться фурнитура. Обозначаем маркером эти места. На следующем этапе – проделываем в ГКЛ отверстия. Есть большое количество вариаций, как это произвести, но максимально чисто и хорошо – только коронкой по гипсокартону или дереву. Диаметр у насадок разный, оптимально, конечно, наборная модификация.

Нанесение разметки для подрозетника

Перед установочными работами нужно начертить план проводки с обозначением постановки и размеров обстановки квартиры. Потратьте немного времени, чтобы составить данный план, определитесь, где и что будет находиться в интерьере, иначе, если что-то пойдет не по плану, придется переделывать. А после чистовой отделки это будет проблематично.

Вырезаем отверстие для подрозетника

Калибр отверстия, типовой – 68 мм.Если коронки наборные, то нужно выбрать нужный размер полотна, потом установить его на насадку, и собранную конструкцию присоединить к патрону обычной дрели. Мощный инструмент тут не нужен, так как гипсокартон режется очень легко. Все действия выполняют с внешней стороны плиты, причем просверлить отверстие можно в любом положении листа.

Сверление отверстия для подрозетника

Сильно не давите на дрель, позвольте коронке самой проделать отверстие, иначе есть вероятность сломать гипсокартон.

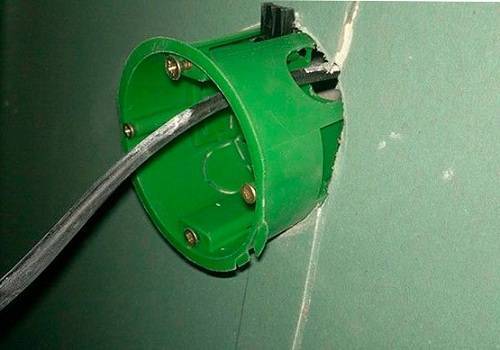

Монтаж одинарного подрозетника

При грамотном исполнении предварительного этапа, установка подрозетников в гипсокартон пройдет моментально и без вопросов.

Фурнитуру вставляем в ГКЛ следующим способом:

1. В изготовленное отверстие выводим проводку и продеваем его в подрозетник.
2. Выкручиваем специальные крепежи для фиксирования розеточной рамки.
3. Винты вкручиваем до того момента, пока фурнитура не встанет неподвижно.
4. Устанавливаем рамку в подрозетник в специальные зажимы, предназначенные для этого, и закрепляем шурупами.
5. Кроме этого нужно хорошо закрутить провод, который фиксирует лапки на фурнитуре. При этом процесс закручивания продолжается до полной неподвижности.

Подрозетник установлен, останется только установить розетку, и закрепить ее винтом. Как установить розетку в подрозетник в гипсокартоне опишем ниже.

Монтаж сдвоенного подрозетника

Принцип установки сдвоенного подрозетника мало чем отличается от варианта, описанного выше, единственное отличие, проделывается два отверстия, в каждое из которых выводится по проводу. Они впоследствии будут присоединены к каждой розетке.

Но есть некоторые нюансы в нанесении разметки:

1. Отмерить от пола нужное расстояние.
2. Поставить метку, и провести линию, применив лазерный нивелир.
3. Затем нужно определить центр второго отверстия, для этого от центра первой розетки нужно отмерить 72 мм и провести вертикальную линию.
4. Если хотите установить группу розеток, то все остальные центры отмечаем подобным образом.

Звукоизоляционные подрозетники

AcousticGyps Box

Данную коробку можно подобрать в зависимости от того, на какое число розеток необходимо изделие. Есть вариант на 1, 2, 3 или 4 розетки, как следствие, размер коробки будет отличаться:

• AcousticGyps Box R4 (где число после R указывает на количество розеток/выключателей) имеет размеры 120 x 340 x 45 мм;
• AcousticGyps Box R3 — 270х120х45 мм;
• AcousticGyps Box R2 — 120 x 200 x 45 мм;
• AcousticGyps Box R1 — 120 x 120 x 45.00 мм.

От вместительности коробки, зависит и ее стоимость, за изделие на 1 розетку/выключатель придется заплатить от 950 руб.

Данные подрозетники предназначены для установки в гнезда для электровыключателей и розеток с целью не допустить ослабевания шумоизоляционных характеристик помещения. Данные акустические подрозетники могут быть установлены в каркасных и бескаркасных звукоизоляционных системах.

Основной материал коробки – армированный гипсокартон пл. 880кг/м3 и звукоизоляционная вязкоэластичная мембрана Тексаунд.

AcousticGyps Box

Достоинства:

• Вариативность размеров;
• Возможность использования для каркасных и бескаркасных систем;
• Могут устанавливаться в стенах и перегородках.

Недостатки:

SoundGuard IzoBox

Как и предыдущий вариант, этот акустический подрозетник выпускается в различных размерных вариантах, поэтому необходимо обращать внимание на цифру в наименовании товара, именно она укажет на максимальное количество позиций оборудования, которое может быть помещено внутрь коробки. Именно вместительность влияет на стоимость изделия

Так SoundGuard IzoBox 4, размерами 350 х 130 х 48 мм обойдется в 2300 руб.

Материал подрозетника – гофрированный многокаркасный картон с кварцевым наполнителем.

Установка предполагает монтаж внутри каркасной конструкции и фиксацию в слое звукопоглощающей ваты либо панели звукоизоляции.

SoundGuard IzoBox

Достоинства:

• Легкость монтажа;
• Ощутимо повышает звукоизоляцию системы в целом.

Недостатки:

МаксФорте SoundBOX

Данный короб позволяет произолировать 1 розетку. Изделие выгодно отличается своей крайне небольшой толщиной, 34 мм, что позволяет установить его даже в самые тонкие  звукоизолирующие системы.

Материал бокса – высокопрочный полимер.

Стоимость: 1300 руб.

МаксФорте SoundBOX

Достоинства:

• Малый показатель необходимой глубины;
• После монтажа коробка розетки приподнимается над финишным слоем всего на 3 мм;
• Шероховата структура лицевой части, то дает лучшую адгезию при оштукатуривании;
• Пожаробезопасный материал изделия.

Недостатки:

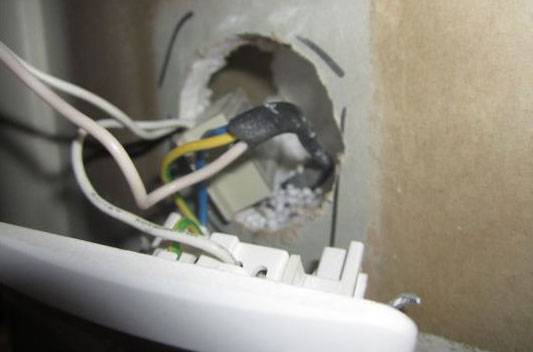

Что делать если подрозетник выскочил из стены

В случаях, когда вы столкнулись с выпавшим, или плохо зафиксированным подрозетником, есть несколько способов которыми можно исправить ситуацию. Самый простой и надежный, – вкрутить самомрез в основание подрозетника (если это бетон, саморез с дюпелем).Второй способ, — это клеевой пистолет. Перед вклеиванием, необходимо удалить всю пыль из лунки. Более сложные ситуации, когда например основание гипсовое и оно раскрошилось. Здесь поможет раствор штукатурки, предварительно основание необходимо прогрунтовать, например клеем ПВА.

Метод с раствором, также может подойти для гипсокартоновых конструкций. В общем раствор — это в принципе панацея для выпавших подрозетников. В некоторых тяжелых случаях можно прикрутить саму розетку или выключатель к основанию стены.

Особенности

Безусловно, установка розеток в гипсокартон намного проще, если сравнивать с другими материалами, но, при всех достоинствах, имеются у него и несовершенства. В частности, он чрезвычайно легко крошится и при работе с ним не допускается применение обычных саморезов.

Также при работе с гипсокартоном недопустимо использование ударного электроинструмента – все работы производятся посредством дрели и специального инструмента по гипсокартону (к примеру, ножей либо пилок для лобзика).

При монтировании розеток в гипсокартон следует применять специализированные установочные коробки, именуемые подрозетниками (стаканами). Установочные коробки для гипсокартонных стен разнятся с бетонным вспомогательным оборудованием присутствием в своей конструкции специальных креплений, которые прижимаются к гипсокартону.

Подрозетники для гипсокартона выпускаются, как уже сказано выше, с особенным способом крепления. Внешне они похожи на пластиковый стакан. На лицевой стороне располагаются 4 винтика. Два из них находятся выше других. Они необходимы для крепления конкретно стальной рамки самой розетки.

Другие винтики, которые расположены чуть ниже, несут ответственность за монтирование в гипсокартон самого подрозетника. Внизу стакана размещены специализированные удерживающие прижимные лапки. Их местоположение можно регулировать данными винтиками. При закручивании винтика лапка притягивается к ГКЛ. Такое устройство обеспечивает надежный монтаж подрозетника и дает гарантию, что электророзетка при первом же удобном случае не выскочит из стенки.

Практикуется два метода устройства электропроводки и розеток в ГКЛ:

• на стадии сооружения конструкции;
• на стадии отделочных работ.

Видео: Как установить розетку в стену из гипсокартона

Источники

• https://otdelkagid.ru/materialy/gipsokarton/ustanovka-rozetok-i-vyklyuchateley-kak-sdelat-otverstie-i-zakrepit.html
• https://sovet-ingenera.com/elektrika/rozetk-vykl/kak-ustanovit-rozetku-v-gipsokartone.html
• https://220.guru/electroprovodka/rozetki-vyklyuchateli/ustanovka-rozetok-v-gipsokarton.html
• https://ElektrikExpert.ru/ustanovka-rozetok-v-gipsokarton.html
• https://GipsokartonPro.ru/montazh/ustanovka-rozetok-v-gipsokarton.html
• https://elektrika.expert/rozetki/podrozetnik-dlja-gipsokartona.html

Стандарты высоты расположения розетки

Изначально необходимо определиться с тем, где именно и на какой высоте будет устанавливаться розетка. Существуют так называемые европейские и советские стандарты. Согласно первому, монтаж осуществляется на высоте 30 см от пола. Советский стандарт предусматривает уровень 90 см.

Евростандарт

Не всегда нужно привязываться к требованиям, поскольку существуют случаи, когда такой вариант не подходит. В первую очередь необходимость в установке розетки на другую высоту возникает в спальной комнате, в частности при монтаже над прикроватной тумбой. Она ставится таким образом, чтобы иметь возможность дотянуться к ней лежа, к примеру, для установки мобильного телефона на зарядку.Удобно, чтобы розетка была на высоте 65-70 см.

Вариант монтажа над прикроватной тумбой

Отдельного внимания заслуживает расположение розеток на кухне. Установка вниз исключается, поскольку они будут закрыты мебелью. Их монтируют в произвольном порядке, обычно стараясь расположить сразу над столешницей или под дно верхних шкафчиков. В последнем случае при взгляде они незаметны, при этом всегда доступны.

Расположение над кухонной столешницей

Коронка по гипсокартону 68 мм: виды, характеристики, нюансы применения

Выпускаются и биметаллические фрезы, которые, помимо обработки хрупких материалов, подходят для сверления металла и стали с толщиной листов от 1 мм. К популярным производителям, которые занимаются выпуском коронок на 68 мм, относятся марки Bocsh, HSS, Sigma, MTX и пр.Фреза серии Карат (Бош) используется в комплекте с адаптером и центрирующим сверлом, что позволяет обрабатывать стены из гипсокартона, мрамор и дерево. Коронка HSS (Makitta) под патрон 13 мм подходит для обработки поверхностей из ГКЛ, пластика, фанеры и ДСП.

Позволяет выполнять отверстия в стене глубиной 3,2 см. Комплектуется зенковкой.Перед тем как выбирать способ монтажа, готовят инструмент, кроме коронок и подрозетников, используется дрель, отвертка и внешняя часть розетки. Этот тип монтажа самый простой.

Он применяется, если есть металлический каркас, и на листах гипсокартона по следам от шляпок саморезов можно уверенно определить, где расположены профили. Риск зацепить проводку или попасть на середину профиля при проделывании отверстий отсутствует, что гарантирует безопасность монтажа. Для розеток используется специальное сверло (фреза) цилиндрической формы с режущей кромкой в виде заостренных зубчиков, размещенных под определенным углом на торце.

В центре устройства находится сверло, вокруг которого размещается коронка. Сначала в обрабатываемый материал проникает сверло, фиксирует насадку в заданном положении и выполняет центровку для режущей кромки. Такая форма оптимальна для эффективного сверления и долговечности коронки. Я расскажу вам обо всех вариантах, которые можно использовать для гипсокартона, я на практике проверял каждый из нижеописанных видов, поэтому вы можете смело брать эту информацию на вооружение.

И не стоит волноваться – рабочий процесс не отличается сложностью и его может провести своими руками даже тот, кто держит дрель или шуруповерт в руках второй раз в жизни. Для начала отмечаем горизонтальную линию, на необходимой высоте от уровня пола. Для этого используем рулетку и простой карандаш. Затем определяем место посадки подрозетников, при этом нужно учитывать симметричное расположение конструкции относительно всех участков стены.

После проделанных манипуляций, у нас на стене появились четыре точки, которые определяют центральную часть подрозетников. Теперь можно приступать к высверливанию отверстий.

• выбирать подрозетники для гипсокартона из самозатухающей пластмассы. При нагревании розетки тепло от нее не будет передаваться в окружающий гипсокартон. Это дополнительная безопасность на случай короткого замыкания;
• ориентироваться на индивидуальные размеры, если расстояние между основной стеной и гипсокартонным покрытием маленькое. Если ширина полости достаточная, можно покупать модель стандартного размера – глубины 50 мм.

Монтирование тройных розеточных устройств

Перед установкой тройных розеток следует выполнить разметку будущих мест расположения. Необходимо учитывать, что составные элементы данных устройств должны быть расположены на одном уровне, чтобы выглядеть гармонично.

Пошаговый алгоритм:

1. Выполнить разметку. Следует установить строительный уровень, провести горизонтальную линию и разметить центры розеток, учитывая расстояние между ними. Нужно отметить центр первого устройства и отложить ½ ширины накладки, рассчитанной на подрозетник. Аналогичным образом поступить со вторым и третьим центрами. Полезно делать это толстым маркером.
2. Установить подрозетник. Оптимальный вариант коробов для тройных розеток — одиночный. Представлен блоком, имеющим 3 гнезда, располагающихся на едином каркасе. Если планируется установка трех отдельных розеток, устанавливаемых параллельным соединением, полезно использовать короба одинарные. Их монтирование не отличается от установки аналогичных моделей для одинарных розеток.
3. Осуществление разводки проводов. Для тройных устройств подключение проводов должно выполняться в соответствии с параллельной схемой, которая подразумевает, что из щитка к каждому проводу следует подключать по 2 провода от дополнительных жил. Эти жилы пойдут на вторую и третью розетки. Посредством индикаторной отвертки следует определить ноль с фазой и отключить электропитание. Далее провода скрутить, что стоит делать со специализированными контактными наконечниками, вставляемыми в розеточные зажимы. После надо прикрутить их винтами. За первой скруткой нужно кинуть провод на устройство № 2 и через заднюю крышку (отверстие) завести в коробку. По аналогии выполнить перечисленные действия с розеткой № 3.

1. Крепеж подрозетников. Следует подготовить раствор алебастра и смазать проделанные в стене отверстия. Вставить коробки для розеток. Если они будут проваливаться, следует добавить алебастра, а если выпирать — пристукнуть молотком. Необходимо выставить 3 коробки на одном уровне.
2. Подключить розетку. При монтировании тройных розеток посредством расположения в трех отдельных подрозетниках подключение следует осуществлять согласно параллельной схеме. Необходимо подсоединить провода к зажимам устройства, плотно прижав клеммами или винтами, после чего скрутить их внутри коробки и установить центральную часть. Для выравнивания можно немного пристукивать корпус. В завершении надо осуществить монтирование декоративных накладок.

После окончания монтажа необходимо включить автомат. Проверить работоспособность розеток поможет подключение штепсельной вилки простого прибора — настольной лампы (последовательно к каждой). Аналогичным способом устанавливают и 4-местные устройства.

Как установить распределительную коробку для электропроводки

При скрытой проводке коробки заделываются в стену. – таким образом, чтобы верх их крышек был заподлицо с поверхностью стены. При открытой проводке коробки устанавливаются без заделки в стену на ее поверхность.Вместе с тем, при монтаже электропроводки в складских помещениях, ангарах, мастерских, когда требуется не только жесткое крепление электропроводов, но и воздействие неблагоприятных факторов производственных помещений, возникает необходимость в установке распределительных коробок с более высокими эксплуатационными характеристиками.

Основная цель распределительных коробок – обеспечение пожарной безопасности. Места соединения проводов – самые опасные с точки зрения возникновения пожара. Недостаточно плотный контакт создает большое сопротивление в соединении и приводит к его нагреву, приводящему иногда к пожару. Данное разделение во многом отражает основную, но не самую полную классификацию признаков данного изделия. Вместе с тем, именно такая классификация является на сегодня основной для большинства продавцов и потребителей.

Она представляет собой кольцо с победитовыми или алмазными режущими кромками, по центру которого расположен бур по бетону. Бур выполняет функции центрирования коронки, а сама она вырезает из стены круглый сегмент.

Сложности в работе и пути их устранения

Неприятности могут возникнуть в таких случаях:

1. При вырезании отверстия можно наткнуться на профиль, к которому приделан ГКЛ. Придется при помощи зубила, отвертки и молотка выдолбить кусок железа, который мешает монтированию розетки.
2. Если гипсокартон приклеен к стене бескаркасным способом, нужно будет делать отверстие под стакан при помощи перфоратора в бетоне или дереве.

Вообще, ставить розетки лучше непосредственно во время ремонта — так можно сэкономить много времени и сразу получить качественные устройства для включения любой техники.
