Принцип работы подсветки для унитаза с датчиком движения

Как выбрать

Чтобы правильно подобрать led-лампы со встроенным датчиком движения, желательно сразу схематически отобразить, где будут стоять такие устройства. В этом случае станет понятно, сколько нужно приборов с широким углом обзора (360 градусов), а сколько – с узким. Потому что, например, для подсветки лестницы можно установить ДД меньшего радиуса действия инфракрасных лучей.

Также не стоит забывать, что дешевые модели могут не выдавать ожидаемых результатов. Ведь в них, как правило, применяются менее качественные элементы. Тем более, что гарантийный срок продолжительнее у лампочек с высокой ценой.

Мощность. Этот фактор будет играть существенную роль. Потому что для временной подсветки возле калитки или при входе в дом или квартиру стоит устанавливать светильник на 10 Вт, а то и меньше. Так как излишне яркое свечение будет давить на глаза

Но если надо осветить большую территорию (комната, гараж), то стоит обратить внимание на площадь помещения, чтобы понять, какой мощности необходимо брать лампу с ДД

Если в поле действия датчиков попадают домашние животные, то стоит остановить выбор на моделях, в которых детектор не реагирует на питомцев до определенной весовой категории.

Немаловажным фактором является гарантия качества продукции. Поэтому при покупке можно попросить продавца показать сертификат качества, чтобы иметь уверенность в ее надежности. Если по какой-то причине такого документа нет, то не стоит рисковать и покупать продукцию неизвестного происхождения.

В зависимости от места установки, необходимо заранее определиться, какой тип освещенности необходим – белый, нейтрально-белый, теплый или декоративный.

Естественно, что надо обращать внимание на цоколь лампочки, потому что в разных люстрах и светильниках они отличаются

Принцип работы

Задача датчика движения — реагировать на движущиеся объекты и включать или отключать свет — в зависимости от уровня освещенности территории. Датчик реагирует не на само движение, а на тепло, которое излучает тот или иной объект (человек, животное). Тепло выделяется в виде инфракрасных лучей, которые проникают через линзу Френеля в датчике и далее направляются к сенсору. Как только сенсор обнаружил объект, излучающий тепло, происходит подключение света на заданный промежуток времени, по истечении которого свет гаснет.

Обычно датчики способны определять уровень освещенности. Благодаря этой функции исключается срабатывание системы в светлое время суток.

Основной минус датчиков движения состоит в их ложных срабатываниях, поскольку они откликаются на любой тепловой объект. К примеру, причиной ложных срабатываний может стать не только живое существо, но и работающий кондиционер или горячая батарея. Несколько исправить положение, снизив количество ложных срабатываний, помогает правильная настройка чувствительности устройства.

В отличие от устройств с внешним узлом автоматики, светодиодные лампы оснащаются встроенными детекторами. Компактность конструкции дает возможность установки в обычный патрон типа E27. Светильник с датчиком дает холодный белый свет. Мощность светодиодной лампы может быть в 5–10 раз меньше в сравнении с лампочкой накаливания, и это не сказывается на интенсивности свечения.

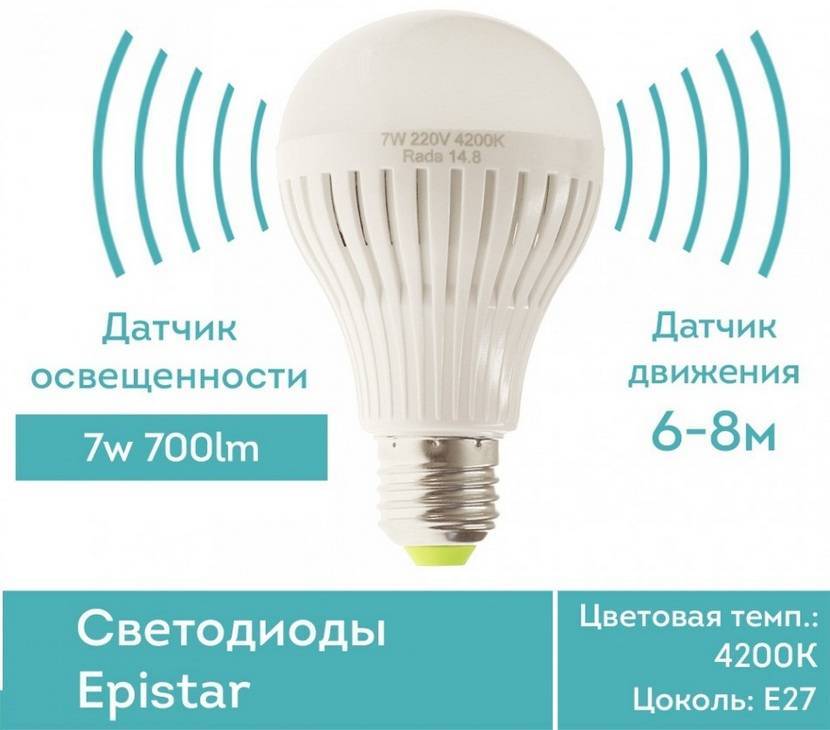

Важные характеристики светодиодной лампы, оснащенной датчиком движения:

• напряжение — до 240 В (допускается уменьшение этого показателя до 180 В);
• мощность устройства не отличается большими показателями (5 Вт достаточно для замещения 60-ваттной лампочки накаливания);
• время функционирования после включения света;
• разновидность патрона;
• диапазон рабочих температур (от 20 градусов ниже нуля до 45 градусов тепла);
• температура света (от 5,7 до 6,3 К);
• угол срабатывания;
• дистанция срабатывания;
• количество световых диодов в одном светильнике;
• уровень освещенности для подключения устройства;
• срок эксплуатации.

Типы контроллеров

Существует две разновидности контроллеров, отличающихся между собой по способу получения сигнала:

1. Активные. Излучение сигнала осуществляется от самого контроллера. Сигнал посылается на объекты и, если длина волны сокращается, происходит срабатывание детектора. Для работы такого типа контроллера необходимы приемник и излучатель.
2. Пассивные. Способны фиксировать собственное излучение от приближающегося объекта. Считаются более простыми в техническом отношении, а потому и стоят дешевле. Пассивные контроллеры нередко грешат ложными срабатываниями.

Какую лампу выбрать

Цветовая температура важна для внутреннего освещения

Выбор светильника с ДД зависит от места его применения. Для уличного освещения светильники  должны выдерживать перепады температур, атмосферные осадки. Ip уличного светильника начинается от ip50.

Внутри помещений важна мощность:  чем выше освещаемая площадь, тем больше мощность

Также стоит обратить внимание на:

• световой поток или яркость;
• ip не менее ip40;
• цветовую температуру: теплую, нейтральную или холодную;
• угол рассеивания: он должен быть максимальным, чтобы не ограничивать обзор ДД;
• габариты (параметр важен при установке лампы в конкретный светильник);
• параметры ДД: время до автоматического отключения, угол, дальность;
• стоимость.

Один из критериев выбора: производитель. Приборы надежных мировых производителей стоят дороже, но прослужат дольше. Чтобы избежать подделок известных марок, стоит покупать продукцию в специализированных магазинах.

Качественные производители светильников с детектором движения

Китайский производитель Feron появился на рынке одним из первых. Его изделия характеризуются высоким световым потоком.

Немецкая фирма Steinel производит хорошие светильники с инфракрасными сенсорами. Также зарекомендовали себя фирмы Kanlux и Euroelectric.

Компания Hardt производит светильники в особом влаго-, пылезащитном исполнении. Они подходят для ЖКХ.

Для придомовых территорий и парковок лампы выпускает фирма Delux.

Для чего нужна подсветка

Для начала следует сказать о том, что данное сантехническое устройство является уникальным дизайнерским решением, уютный тёплый свет которого создаёт в уборной особую атмосферу и делает использование санузла гораздо более легкой процедурой.

Товар поставляется в маленькой пластиковой коробочке примерно семь на шесть на два сантиметра с весом около 50 граммов. Питание подсветка обычно получает от батареек, которые можно периодически заменять.

Встроенный датчик, реагирующий на движение, позволит не включать электричество даже в тёмное время суток. Устройство, помимо всего прочего, является антибактериальным, поскольку покрыто специальным составом и рассеивает его по окружающему пространству. Это делается благодаря ультрафиолетовому излучению. Также такой эффект позволит сделать унитаз чистым.

Таким образом, назначение подсветки – удобство и комфорт. Наличие датчика, реагирующего на движение, обеспечивает включение подсветки в автоматическом режиме. Система позволяет очищать поверхность унитаза. Также сантехника может помочь с устранением неприятного запаха, то есть станет достойной заменой аэрозолю или освежителю воздуха. Более того, воздух будет очищаться без химических веществ.

Помимо этого, при производстве продукции обеспечивается соответствие стандартам экологической безопасности, поэтому негативных последствий применение унитаза с подсветкой не имеет.

Подсветка имеет несколько режимов, можно выбрать только один цвет или настроить устройство, чтобы они менялись.

У подсветки может быть в качестве дополнительной функции возможность обогревать помещение и пол. А некоторые конструкции имеют и голосовой интерфейс, например, приветствие. Может иметься и специальный разъём для флешек или шнуров, а также вайфай. Новейшие технологии позволяют использовать для управления жидкокристаллический дисплей или какой-либо другой гаджет.

Схема и принцип работы

На рынке представлен большой выбор датчиков, реагирующих на движение и позволяющих настроить включение освещения на разных объектах. При покупке таких устройств необходимо учесть наличие нескольких видов.

Инфракрасные

Изделия чувствуют тепло, излучаемое человеческим телом. Основным элементом является сенсор с установленной на него линзой Френеля, реагирующий на приближение тепла и перемыкающий контактную группу.

Принцип действия:

• излучение фокусируется в узкий луч света и направляется к датчику;
• сенсор улавливает сигнал, принимает его и дает команду на срабатывание.

Такие устройства условно делятся на пассивные и активные. В первом случае реагирование происходит на изменение температурного режима, а во втором – срабатывание происходит в случае прерывания сигнала.

Особенности обеих видов — высокая чувствительность к изменению теплового фона, что требует более точной настройки от пользователя.

Недостатки:

1. Вероятность ошибочного срабатывания при наличии обогревателя в помещении, что требует долгой и точной настройки.
2. Датчик движения уличный может срабатывать от порывов теплого ветра при установке вне помещения.

Инфракрасные изделия являются одним из наиболее простых и доступных вариантов. Для корректной работы на них не должен попадать свет от лампы. Также не желательно наличие в непосредственной близости источников ИК-излучения.

Контактные

Это наиболее простой тип датчика, в котором применяется геркон — контакт, срабатывающий при возникновении магнитного поля.

При открытии дверей происходит замыкание контактной группы, после чего включается освещение.

Схема проста. К батарее подключается геркон, далее контакт подводится к реле, а после этого ко второму полюсу источника питания.

При желании можно врезать в схему выключатель между реле и батарей. Контакт реле после срабатывания подает напряжение на освещение.

Ультразвуковые

Такие датчики работают на принципе приема радиоволн, которые отражаются от приближающегося объекта. В устройстве имеется генератор и прибор, принимающий электрические колебания.

Изделие воспринимает ВЧ ультразвук в пределах 20-60 кГц

Несмотря на неспособность уха воспринимать такие колебания, при использовании прибора важно учитывать не только человеческие возможности, но и наличие в помещении животных. Собаки чувствуют такие частоты и могут раздражаться при их появлении

В основе работы лежит эффект Допплера. Волна, которая излучается генератором, отражается от объекта и попадает в приемник. При таких обстоятельствах длина волны остается неизменной. Датчик выявляет сигнал и дает команду на срабатывание реле. После этого подается сигнал на включение освещения.

Преимущество таких датчиков в том, что они не воспринимают посторонние шумы, исходящие от промышленных или бытовых объектов. Также они не реагируют на тепловое излучение, которое исходит от приборов, и не бояться изменения погодных условий.

Но во избежание ложного срабатывания не рекомендуется применять УЗ датчики в помещениях с сильными температурными перепадами или изменением влажности. Учтите, что ряд материалов пропускают ультразвук, что может привести к ложной работе.

Микроволновые

Такие датчики работают на базе эффекта Допплера. В устройстве взаимодействует генератор, излучающий микроволновые частоты и приемный механизм. Устройство, контролирующее движение, срабатывает при искажении длины волны.

По особенностям и функциональному наполнению эти узлы похожи на ультразвуковые устройства. При этом частота излучений составляет 2,2 ГГц.

Микроволновые датчики отличаются высоким уровнем чувствительности и позволяют «рассмотреть» человека даже за стеклом или дверью, что нередко приводит к ложной сработке. Эту особенность необходимо учесть в процессе настройки.

Недостаток таких датчиков в высокой цене и весьма сложной схеме.

Лазерные или фотодатчики

В таких датчиках предусмотрен ИК светодиод и приемный элемент (фотодиод, работающий в определенном спектре).

Применяется два варианта реализации:

1. Излучающее и принимающее устройство крепятся в контролируемой области. При прохождении человека излучение прерывается и не достает до приемника. В этом случае работает датчик и реле. Такая схема подходит для реализации системы сигнализации.
2. Оба элемента стоят друг возле друга. При нахождении в зоне работы датчика луч отражается и попадает на фотодиод. Такое исполнение нашло применение в робототехнике.

Подобный вариант редко применяется для управления освещением, но игнорировать его не стоит.

Как подключить проходной выключатель по схеме: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

Возможные проблемы и их решение

Если датчик исправно включает свет, но с выключением возникают проблемы, первым делом нужно проверить переключатель задержки освещения. Возможно, TIME-регулятор настроен на максимальное время работы, из-за чего интервалы между срабатываниями слишком маленькие: светильник не успевает выключиться.

Совет! Возможно, имеет место недостаточная чувствительность детектора или неправильная настройка LUX-параметра. Нужно выкрутить ручки на максимум, проверить исправность устройства.

Вариант расположения TIME и LUX

Неверно выбрано место установки

Для правильной установки прибора необходимо учитывать принцип его работы: ИК датчик отлично реагирует на движения «мимо», но может не сработать при движении на него, а ультразвуковые и микроволновые воспринимают движение «на себя».

Если между прибором и зоной действия находится какой-либо предмет, это также становится причиной осечек: необходимо убрать препятствия перед излучателем. Иногда электроприборы дают ложные срабатывания, когда находятся на близком расстоянии от светильника. Если замечена такая проблема, необходимо разместить лампу немного дальше.

Совет! Инфракрасные детекторы реагируют на любой предмет, излучающий тепло. Поэтому стоит осмотреть помещение на наличие обогревательных приборов.

Технологии отслеживания движений

Перегорание лампы

Если устройство абсолютно не реагирует на попадание объекта в зону, причиной чаще всего оказывается обычное перегорание лампы. Перед установкой следует проверить лампочку в другом светильнике.

Неисправности проводки

Когда все возможные причины неполадок проверены, но датчик все равно не запускается, нужно прозвонить мультиметром все участки цепи. Если проблема в проводке, требуется обесточить систему и заново подключить устройство.

Важно! Иногда проблема кроется в соединении провода с клеммным блоком. Из-за попадания пыли и мусора провод окисляется, и детектор перестает работать. Нужно очистить кабель от окисления, конец опрессовать НШВИ

Нужно очистить кабель от окисления, конец опрессовать НШВИ.

НШВИ наконечники

Брак и неправильные условия эксплуатации

Случается, что причина неполадок кроется в самом устройстве: заводской брак либо повреждение во время транспортировки (характерно для дешевых устройств с низкой степенью защиты). Если датчик не обладает хорошей защитой от влаги, но его разместили на открытом для воды месте (на улице защитного козырька, в ванной), то внутрь могла попасть вода, из-за чего электроприбор выйдет из строя.

Совет! Перед покупкой нужно всегда осматривать детектор на наличие видимых повреждений, если возможно, то лучше проверить его работоспособность в магазине. Нельзя выкидывать гарантийные талоны и коробки от техники: при неполадках можно будет заменить устройство по гарантии.

Упаковка датчика движения

Не нужно быть мастером, чтобы понять, как правильно подключить датчик движения для автоматического включения света: достаточно следовать простым инструкциям по эксплуатации и настройке прибора. Датчик движения может сэкономить до 50% электроэнергии, что вкупе с удобством применения многократно окупит стоимость устройства.

Где разместить светильники в ванной комнате?

Освещение в ванной комнате разделено на несколько функциональных зон: общую, рабочую, декоративную и направленную. В отличие от освещения в спальне в ванной оно не связано с геометрическими параметрами комнаты.

Например, нет одного центрального светильника. Стандартно в ванной есть несколько встроенных или открытых потолочных устройств – они создают общее освещение в комнате.

При работе с отдельными зонами включается рабочий свет, например, в районе душа или раковины. Направленный свет подчеркивает отдельные элементы комнаты, декоративный – дополняет интерьер помещения.

Большое внимание в ванной уделяется уровню освещенности, его равномерности, отсутствию бликов и т.п.. Так, не рекомендуется направлять светильники перпендикулярно к отражающим поверхностям: лучше расположить их под углом

Устанавливать светильники прямо над зеркалом тоже не стоит – это исказит ваше отражение. Лучше разместить устройства по бокам или сбалансировать верхний свет боковым.

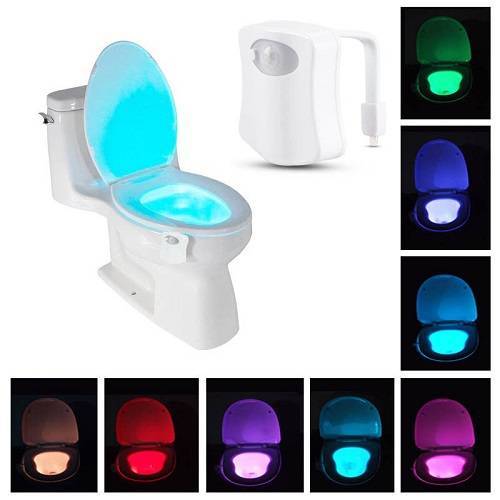

Описание устройства

Подсветки оснащаются датчиком движения и освещенности

В составе подсветки для унитаза с датчиком движения присутствует элемент питания, заключенный в пластиковую коробку, и светодиодная лента, подсоединенная к нему. Кроме того, в схему включен датчик общей освещенности. Управлять устройством можно при помощи кнопок на корпусе.

Крепится аппарат на ободок унитаза. Он отличается лаконичным дизайном, обеспечивает дополнительный комфорт в туалетной комнате. Для простоты использования приспособление оснащают датчиком движения. Человеку не нужно включать свет в туалете в ночное время, так как подсветка работает автоматически.

В большинстве подсветок присутствует возможность смены цвета. Некоторые из них способны продуцировать ультрафиолетовые лучи. Сенсоры в течение длительного времени работают без каких-либо сбоев.

Как подключить датчик движения в туалете

Перед тем, как перейти к подключению датчика освещения к источнику света, необходимо принять решение, будет ли использоваться в схеме выключатель.

Дальше необходимо продумать размещение датчика. При этом нужно учесть высоту его установки (в соответствии с рекомендациями производителя) и охватываемую площадь.

Традиционно электрики рекомендуют производить подключение датчика и связанного с ним потребителя через отдельный контур. В остальном процедура будет зависеть от того, двух или трехпроводной прибор куплен. В первом случае установка аналогична подключению обычного выключателя: фаза подводится к датчику, а от него уже к светильнику. Установку таких датчиков нередко производят в стандартные подрозетники.

Для подключения через отдельный контур необходимо завести в квартиру трехжильный кабель от автомата в распределительном щитке. В распределительной коробке уже в помещении нужно:

1. Соединить ноли заведенного кабеля и светильника.
2. Фазу с автомата присоединить к жиле, идущей на датчик.
3. Вторую жилу в кабеле датчика — к светильнику.

На самом датчике фаза подключается к клемме с обозначением L. Вторая жила — к клемме, возле которой размещают символ, обозначающий нагрузку.

В том случае, если приобретен трехпроводной датчик, в распределительную коробку придется завести три кабеля: от автомата, от светильника, от датчика.

Используемая в таком случае схема подключения ниже:

Виды ламп с детектором движения

В зависимости от того, как используется энергоноситель, лампы могут быть:

1. Стационарные. Они функционируют только при условии подключения к сети. Установить их можно не в любом месте.
2. Переносные. Это автономные устройства, работающие на сменных батарейках. Плюсом является отсутствие связи с проводами, но существует ограничение по мощности.

В качестве поставщика энергии может быть использована не только традиционная электросеть. Есть лампы, укомплектованные солнечными батарейками с аккумулятором. Работать с таким питанием могут лишь светодиодные светильники, т.к. им необходимо минимум электричества.

По способу соединения существует два варианта: в первом из них датчик движения соединяют с лампой при помощи провода и называется он выносным.

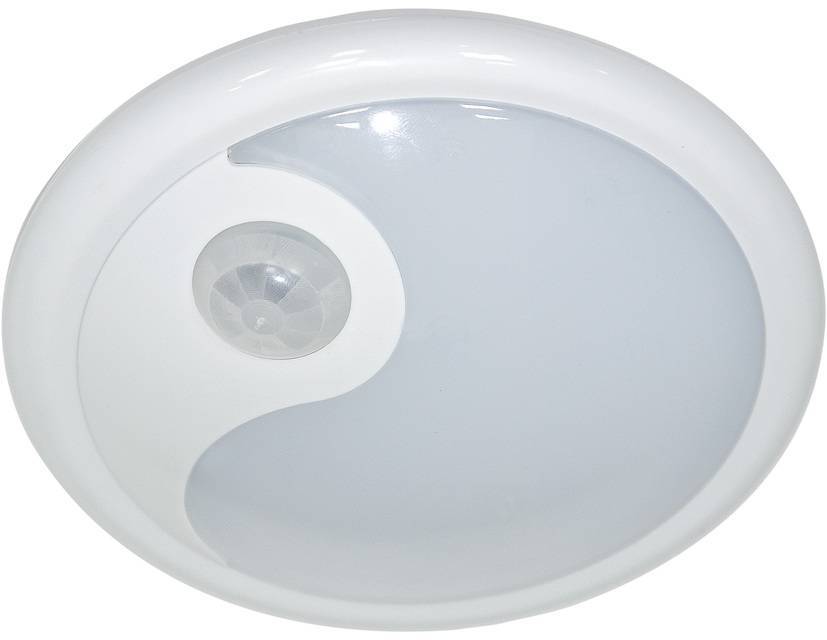

Led светильник, оснащенный датчиком типа ДД. Работает от батареек. Благодаря мобильности, применить его можно в любом месте

Во втором — сенсорный элемент и светильник являются единой конструкцией, датчик в этом случае называют встроенным. Считывающий элемент может быть как инфракрасным, так и ультразвуковым, основанным на микроволновом излучении.

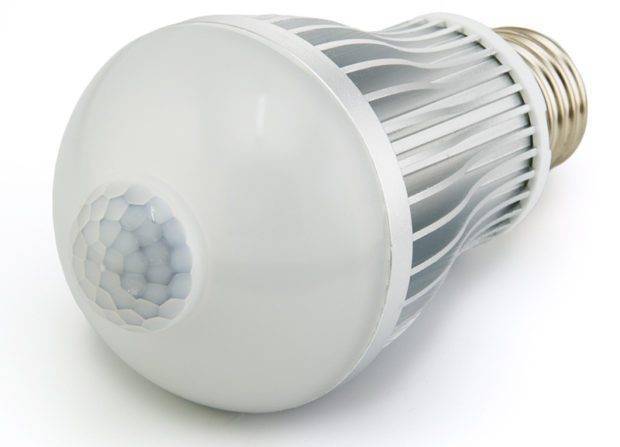

Лампа с инфракрасным детектором

Наиболее популярными являются устройства, дополненные инфракрасными детекторами. Активизируются они при изменении тепловых характеристик в зоне контроля. Относят такие ИК датчики к пассивным. У этих приборов большой угол захвата, настройки высокой точности, безопасное излучение.

Лампы, укомплектованные датчиками движения — отличное и грамотное решение как для современного освещения жилья, надворных построек, лестниц, придомовой территории, так и для применения в больших масштабах

Предназначены светильники с пассивными ИК детекторами только для внутреннего использования. Применение их для освещения дворов и улиц невозможно из-за плохой сопротивляемости температурным перепадам. Они выводят их со строя.

Ультразвуковые и микроволновые варианты

Такого типа датчики движения относятся по принципу действия к активным. У них общий принцип работы — излучение и принятие волн конкретной длины. Светильники с датчиками, отзывающимися на ультразвуковые частоты, являются универсальными. Для них не страшны атмосферные воздействия, поэтому подходят они как для установки в доме, так и извне.

Но недостатки у ультразвуковых сенсоров есть, и главный из них — негативное влияние на животных, способных улавливать излучение. К этому можно приплюсовать ограниченную зону действия, небольшую точность.

Датчики на базе микроволнового излучения работают за счет распространения магнитоэлектрических волн на частоте более 5 ГГц. Оборудуют ими светильники, устанавливаемые в хозяйственных, производственных помещениях. Здесь их действие рассчитано на прохождение перегородок и стен.

Дорогие модели ламп с датчиками, реагирующими на движение, укомплектовывают пультами управления. Их конструкция включает несколько считывающих устройств, контролирующих и в какой-то степени перекрывающих зоны влияния друг друга.

Лампа нового поколения с двумя датчиками движения — ИК и ультразвуковым. В момент их одновременного срабатывания светильник включается

Светильники с датчиками рассчитаны на питание от источника, вырабатывающего переменный ток, напряжением 220 В. Предельная мощность — до 2 кВт, хотя встречаются приборы, работающие от 12 В.

Ультразвуковой сенсор

Ультразвуковой датчик

Такие датчики работают на принципе улавливания звуковых волн в зоне работы с частотой 20—60 кГц. После регистрации сигнала прибор сравнивает частоту.

Такие приборы следует устанавливать в качестве элемента наружного освещения, так как он сможет регистрировать звук от движущихся объектов (машин). Поэтому данный тип датчика для туалета не подойдет.
Кроме этого, установка ультразвуковых датчиков в доме будет иметь и другие негативные моменты:

• высокий процент ложных срабатываний;
• он будет раздражать домашних животных, так как они способны улавливать ультразвуковые волны;
• ограниченность дальности действия;
• срабатывают на достаточно резкие движения.

Как видим, установка такого прибора в помещении, особенно в туалете, не принесет желаемого результата.

Заключение

Подсветку для унитаза, имеющую датчик, реагирующий на движение, можно использовать в качестве оригинального аксессуара или применять в качестве полезного источника света, который заменит электричество при отключении его подачи. К тому же подсветка в ночное время обеспечит некоторую экономию и снизит счета за электричество.

Наиболее известный производитель качественных унитазов с подсветкой – Glowbowl. Большинство дешевых аналогов происходят из Китая, их стоимость довольно низка. Работа подобного прибора проста, никаких неожиданностей после приобретения такого устройства не выявлено. Цена товара является вполне оправданной, поскольку вещь действительно полезная.

О том, как работает подсветка для унитаза, смотрите в следующем видео.
