Подвесной потолок своими руками - осваиваем технологию "Армстронг"

Как собрать потолок Армстронг своими руками

Практика показывает, что эта работа не так сложна, как кажется на первый взгляд. При необходимости вы можете посмотреть на видео, как собирается кровля Armstrong

Важно знать, что самостоятельная установка выполняется в несколько этапов, включая следующие:

осуществление разметки на поверхности стен и потолка для правильного расположения конструктивных элементов;
крепление в поверхности стеновых профилей;
монтажные работы по установке потолочных подвесов – данные элементы, как правило, необходимы для того, чтобы закрепить несущий профиль;
установка подвесов в тех местах, где планируется наличие осветительных приборов;
монтаж несущих профилей должен осуществляться согласно сделанным разметкам, для крепления в данном случае используют крюки;
все несущие элементы обязательно должны быть выровнены в горизонтальном положении;
после того как все элементы закреплены, приступают к сборке каркаса;
крепление декоративных плит и осветительных приборов.

Рекомендуется выполнять всю работу поэтапно, учитывая все имеющиеся цветовые оттенки.

Подготовка перед установкой потолка Армстронг

Перед началом работ помните, что монтаж подвесного потолка Армстронг требует определенной подготовки. Прежде всего, необходимо снять план жилого помещения, где будет производиться монтаж

Важно понимать, что на этом этапе следует учитывать не длину и ширину, а размеры. Таким образом можно определить, насколько сильно контуры отличаются от формы обычного квадрата или прямоугольника

Внимание. Это необходимо сделать для того, чтобы правильно выбрать точки крепления подвесного потолка и отметить линию окончания последнего ряда

Также рекомендуется измерить расстояние между поверхностью пола и плитой перекрытия, чтобы определить правильный уровень установки. Как правило, минимальная высота пола должна составлять около 15 см. Если плиты перекрытия имеют наклон, допускается расстояние в 10 см для одного края. Расстояние менее 10 см не рекомендуется. Это связано с тем, что используемые в данном случае скобки могут не подойти.

Инструменты для потолка Армстронг

Чтобы установить потолок Armstrong, необходимо подготовить все необходимые материалы и инструменты. Один из инструментов должен быть доступен во время установки:

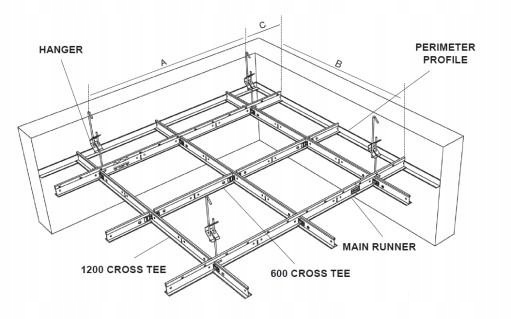

Элементы системы

Подвесной каркас состоит из нескольких типов профилей:

Несущие. Длина 3,6 м, типы Т15 и Т24 (определяет ширину профиля).Поперечные. Длина 0,6 и 1,2 м, типы Т15 и Т24.Угловой пристенный профиль 19/24.

Сама отделка – это плитки. Они могут быть двух размеров: 595×595 мм и двойные 1190×595 мм. Второй вариант менее популярен из-за прямоугольной формы.

В качестве крепежных изделий для поддержания профилей в висячем состоянии используются специальные подпружиненные спицы, с помощью которых можно изменять высоту установки каркаса. Регулировка длины спиц позволяет выровнять потолок в горизонтальной плоскости.

Спица это сдвоенный элемент, состоящий из трех частей:

спица с ушком на одном конце;спица с крючком на конце;пружина типа «бабочка».

Первый элемент крепится к потолку с помощью анкеров. На второй надевается профиль. Пружиной можно регулировать высоту установки каркаса.

Как установить потолок Армстронг в типовой квартире

Главная проблема при установке потолка Армстронг в квартире – снижение уровня минимум на 15-20 см. При меньшей высоте будет сложно не только смонтировать каркас, но и выдержать его горизонтальность. Еще одна сложность – укладка плиток. Чтобы завести плиту в ячейку, ее (плиту) требуется наклонить под углом не менее 30 градусов, и если пространство между каркасом и базовым потолком слишком мало, плитка не влезет.

Цены на потолок «Армстронг Axiom KE Canopy»

~~Потолок Армстронг Axiom KE Canopy~~

Главная трудность монтажа потолка Армстронг в квартире в том, что плиты в процессе наклоняются под углом 30 градусов, а это, в свою очередь, невозможно, если над каркасом недостаточно пространства

Если потолки в квартире выше 275 см, установку Армстронга выполняют по обычной технологии. При этом чистовая высота помещения будет не менее 250 см, что допускается СНиПом. При меньшей высоте перекрытий потолки Армстронг рекомендуется монтировать только в помещениях с периодическим пребыванием людей, например, в коридоре.

Видео — Установка зеркального потолка армстронг

Потолок Армстронг отличается невысокой ценой, не выделяет вредных веществ и не ухудшает микроклимат. Он прост в монтаже и обслуживании, обеспечивает легкий доступ к коммуникациям и подходит практически для любых помещений, главное – подобрать подходящий материал плит и дизайн.

Технические характеристики

Положительные характеристики потолков «Армстронг»:

подавляет шумовой эффект до 39 Дб;
светоотражение потолка – 92%;
покрытие прогибается при температуре +32 градуса Цельсия и влажности 90%, и прогиб составляет всего 2 миллиметра.

Устанавливается такой потолок в комнате, где уже сделан ремонт. Если сравнивать «Армстронг» с потолочными покрытиями из гипсокартона, то его плюс в том, что он не требует отделки. В потолки данного типа можно вмонтировать разные виды светильников.

Конструкция закрепляется на плитах перекрытия, и благодаря ее небольшой массе, на них не оказывается значительно нагрузки. Потолок модели «Армстронг» – хороший вариант для отделочных работ в квартире и частном доме. Он придаст помещению современный вид и стильность.

Армстронг потолок. Особенности конструкционного устройства

Потолки Армстронг состоят из каркаса, выполненного из металлических реек, собранных в виде ячеек величиной 60х60 сантиметров. На них укладывают мягкие или жесткие плитки определенного размера.

Жесткие элементы производят из таких материалов:

целые или перфорированные листы металла;
дерево;
пластик;
зеркало;
стекло.

Мягкие плиты изготавливают из органических или минеральных материалов. В последнее время по причине того, что предпочтение отдается экологически чистым отделочным материалам, минеральные изделия стали использовать очень редко, поскольку в них содержится минвата, мельчайшие частички которой при проникновении в органы дыхания наносят серьезный вред здоровью человека.

Для монтажа подвесного потолка типа Армстронг часто задействуют мягкие органические плиточные элементы. В их составе имеется вторичное целлюлозное сырье, поэтому они полностью безопасны, немного весят и при необходимости режутся легко.

Для сооружения каркаса и его отделки потребуются:

Плитка потолочная, имеющая параметры 60х60 сантиметров.
Профиль несущий Т-образный длиной 370 сантиметров. Его устанавливают параллельно короткой стороне помещения и при наличии необходимости наращивают с помощью стандартных крепежных изделий или отрезают лишнюю часть.
Профиль поперечный Т-образный длиной 60 сантиметров.
Профиль продольный Т-образный длиной 120 сантиметров. Его прикрепляют к несущему профилю с промежутком в 60 сантиметров.
Подвес потолочный с крючком и штангой. К потолочному перекрытию штангу крепят дюбелями или анкерами, а крючок – к несущему профилю. Длину подвеса регулируют зажимом и тем самым обеспечивают горизонтальное расположение каркаса.
Профиль стеновой L-образный длиной 300 сантиметров. Его устанавливают вдоль периметра помещения, используя уровень.
Дюбель или анкер. Когда выполняется крепление потолка Армстронг, эти изделия служат для фиксации подвеса к черновому основанию.
Потолочная обрезанная плита, предназначенная для подгонки под параметры помещения.

Выбор материала потолка Армстронг

Устройство потолка Армстронг — несложное: металлический каркас, который крепится на подвесах к панелям перекрытия, и панели. Каркас для всех модификаций потолка Армстронг — одинаковый, свойства изделия зависят только состава наполнителей плит. Плиты выпускают с такими характеристиками: ширина — 600х600 или 600х1200 мм, толщина — от 0,8 до 2,5 см, вес — от 2,7 до 8 кг на кг/м.
Основу всех панелей составляет обработанная по особой технологии каменная вата (иначе — минеральное волокно). В процессе изготовления к каменной вате добавляют в различных пропорциях латекс, крахмал, гипс, целлюлозу. Дорогие плиты содержат большой процент латекса, который придает материалу хорошую влагостойкость. В дешевых панелях много крахмала.
В зависимости от приобретенных свойств наполнителя различают следующие виды панелей:

Плиты эконом класса (OASIS, CORTEGA). Универсальные и поэтому самые востребованные. Никакими особыми свойствами не выделяются и эксплуатируются в обычных условиях. Изготавливаются с высоким качеством.
Плиты функционального типа (PRIMA ADRIA, PRIMA CASA). Огнестойкие и влагостойкие, обладают повышенными акустическими характеристиками, стойкие к ударным нагрузкам. Характерное свойство — не меняют форму при большой влажности. Имеют декоративную структуру.
Плиты влагостойкие (NEWTONE Residence, MYLAR). Предназначены для установки в помещениях с высокой влажностью, например, в бассейнах, банях, прачечных.
Плиты акустические (FREQUENCE, MYLAR). Имеют отличные звукоизолирующие характеристики. Устанавливаются в помещениях с претензиями к шумопоглощению — кинотеатры, гостиницы, школы.
Плиты медицинские (BIOGUARD). Используются в медицинских учреждениях, столовых и ресторанах. Имеют антибактериальное покрытие. Такие потолки можно мыть агрессивными моющими средствами.
Потолки дизайнерские (CELLIO, VISUAL). Отличаются от классических образцов оригинальным оформлением, например, красивым рисунком. Применяются для стильного оформления офисов, ресторанов, дискотек.

Плиты Армстронг изготавливают не только из минерального волокна. Для создания функциональных зон или улучшения декорирования применяются модули из другого материала:

Деревянные плиты. Используют для улучшения внешнего вида перекрытия. Имеют скрытую систему крепления, поэтому можно крепить в разных уровнях и под углами к плоскости.
Сотовый поликарбонат. Плиты различных цветов используются для улучшения дизайна помещения.
Металлические плиты. Основное отличие от других видов — форма может быть выпуклой или изогнутой, используются для создания оригинальных перекрытий.
Алюминиевые кассетные потолки. Не боятся влаги, поэтому часто устанавливают в бассейнах и на кухнях. Изготавливают с красивой декоративной отделкой, очень распространены в магазинах и торговых центрах.

Монтаж потолка Армстронг своими руками

Проектирование потолка Армстронг

Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
Обозначьте расположения светильников.
Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.

Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.

Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.

Подготовительные работы перед монтажом потолка Армстронг

Закончите все строительные работы в помещении.
Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
Проведите через середину потолка две линии, параллельные стенам комнаты.
Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
Подведите к местам установки светильников провода.

Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.

Крепление элементов подвесного потолка Армстронг

Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.
Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
Выполните монтаж светильников потолка.

Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
Укладку плит начинайте с середины потолка.
Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.

Подвесной потолок своими руками: пошаговая инструкция

Немаловажным является правильный выбор материала. Традиционно для потолочной подвесной облицовки используются более тонкие плиты, толщиной не более 8 мм. Стеновой материал значительно толще и жестче, для потолков оказывается слишком тяжелым и неудобным. Большинство владельцев предпочитают монтаж своими руками подвесного потолка из ПВХ панелей в виде одной сплошной плоскости, без швов и стыков. Тогда как при использовании стенового материала скрыть линии достаточно сложно.

Кроме того, необходимо правильно выбрать материал и конструкцию несущего каркаса. Если потолки достаточно высокие, или же в помещении, как, например, на балконе, имеется перепад температуры и влажности воздуха, то лучше всего использовать металлический профиль. Тогда как для кухни, ванной или прихожей, любого жилого помещения таким же способом делают подвесные потолки на деревянных рейках:

При сборке каркаса необходимо уделять особое внимание прочности фиксации дюбелей на стенах. Если приходится забивать пробки в штукатурку, то нужно будет либо увеличивать глубину отверстия, либо использовать клей для фиксации крепежа на штукатурном слое

В том случае, если для облицовки потолка используются однотонные пластиковые панели, то прежде чем начинать укладку материала, необходимо вынести пакет на ярко освещенное место, можно на улицу, и внимательно осмотреть его. Зачастую даже в одной упаковке можно найти несколько плит, отличающихся по оттенку от основного цветового решения пластиковой облицовки. Такие ПВХ-панели укладываются в наиболее затемненных участках потолочного декора.

Как ухаживать за подвесными потолками

Одним из недостатков ПВХ пластика является хорошая восприимчивость к статическому электричеству. Это означает, что вся домашняя и уличная пыль будет легко прилипать на потолке. Если учесть, что на ПВХ очень часто выпадает конденсат, то в результате получается гремучая смесь из пятен и грязных разводов.

Убирать подвесные потолки очень просто, для этого можно использовать самодельную щётку с поролоновой губкой, либо просто влажную салфетку для обслуживания мебели. ПВХ можно мыть водой. Если не использовать органических растворителей и абразивных чистящих порошков, материал простоит не менее 20 лет.

Сборка потолка Армстронг

После того как все вопросы решены, еще раз проверено соответствие профилей, исправность замков, подвесов, выяснили, как собрать потолок Армстронг, можно приступать к непосредственному монтажу каркаса.

В первую очередь выполняется разметка расположения на стенах стартового уголка-профиля. От того, насколько точным будет выполнен монтаж пристенной уголковой рейки, зависит тот факт, будет ли система выглядеть одной плоскостью, или поверхность получится волнистой или «заваленной» в один из углов помещения. Общие положения, как собрать потолок Армстронг. Будет полезно узнать о том, как правильно отрегулировать потолочный каркас.

Для разметки применяют только лазерный или гидравлический уровень, рекомендуется сначала нанести на стены линию контура, и лишь потом приступать к монтажу. Уголок крепится на стены обычными дюбелями с полипропиленовыми вкладышами, с шагом 20 см.

После того как уголок собран, можно приступать к монтажу направляющих балок. Каждую рейку необходимо предварительно проверить на осаживаемость между двумя уголками, после чего фиксируют с помощью концевых замков.

Бурение скважин на воду: Красноярск

Дачные дома из клееного бруса под ключ недорого

Одноэтажные дома из пеноблоков под ключ: проекты

Конструктивные особенности такого потолка

Систему «Армстронг» образуют направляющие разных типов. Принцип монтажа таких конструкций ориентировочно один и тот же. Потребуются следующие элементы, чтобы собрать подвесную конструкцию.

Устройство потолка Армстронг

Во-первых, плиты. Из них и будет сформирована декоративная поверхность потолка. Выпускаются плиты размерами:

60×60 см;
60×120 см.

Во-вторых, Т-образные профили для изготовления каркаса. Встречаются маркировки Т15, Т24. Маркировка указывает на ширину поперечной полки (размеры в мм).

В продаже имеются несущие профили продольные, они и составляют основные элементы конструкции. Выпускаются такие изделия длиной до 360 см.

Между несущими профилями устанавливают поперечные перемычки. Их размеры стандартные – 60 см или 120 см.

Угловыми профилями поддерживаются края профилей и самой панели по периметру. Они закреплены на стене. Размер полок такой: 1,9 см × 2,4 см, а длина – 300 см.

В-третьих, чтобы удерживать конструкцию, используются подвесы. Строители применяют спицы, имеющие подпружиненные фиксаторы типа «бабочка». Этот элемент позволяет опускать подвесную систему на нужное расстояние от потолка.

Система «Армстронг» бывает нескольких разновидностей. Каждый вариант рассчитывает производитель. Здесь учитываются особенности поверхности, ведь на нее будет подвешиваться каркас.

Панель армстронг

Готовится такая конструкция из таких заблаговременно закупленных материалов.

Угловой профиль. Его устанавливают на стенах, причем по всему периметру помещения.

Угловой профиль

Несущие профили. Их подвешивают к потолочному основанию. Края этих деталей опираются на угловые профили. Для вычисления их количества потребуется ширину помещения разделить на полосы, каждая по 60 см. От результата нужно будет отнять два угловых профиля, ведь они выполняют ту же функцию.

Несущий профиль

Вот пример. Ширина – 300 см. Согласно расчета, 300:60 = 5. Дальше, 5 – 2 = 3 шт. Это означает, что устанавливается 3 профиля Т-образных срединных с учетом обозначенного размера комнаты. Профили будут располагаться на стенах между угловыми рейками.

А 60-сантиметровые Т-образные рейки – это перемычки. Число таких перемычек, востребованное для укладки между двумя смежными несущими профилями, вычисляется тем же способом, что и количество цельных продольных элементов. Однако промежутков в этом случае будет 5.

Перемычки Т-образные

К примеру, облагораживается комната длиною 540 см. Ее делят по 60 см. Выходит 9. Вычитают 2. Окончательный результат – 7. Умножают 7 × 5 (рядов). Получается 35 штук.

Потолочный двухсоставной подвес, имеющий зажимную пружину. Такими элементами нужно будет запастись из расчёта 1 шт. на 1 м кв. Рассчитывают площадь потолка (та же квадратура, что и у пола), полученную цифру округляют до целого числа.

Приводится пример расчёта материала при размерах комнаты — 3×5,4 м. В этом случае нужно запастись для потолка:

подвесами – 16 шт.;
потолочными креплениями – 16 шт. (их выбирают с учетом материала потолка);
угловым профилем – 16,8 м;
несущими рейками – по 0,54 см 3 шт. (выпускают эти детали длиной 3,6 м, значит, потребуется использовать два составных элемента);
перемычками – 35 шт. по 60 см.

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

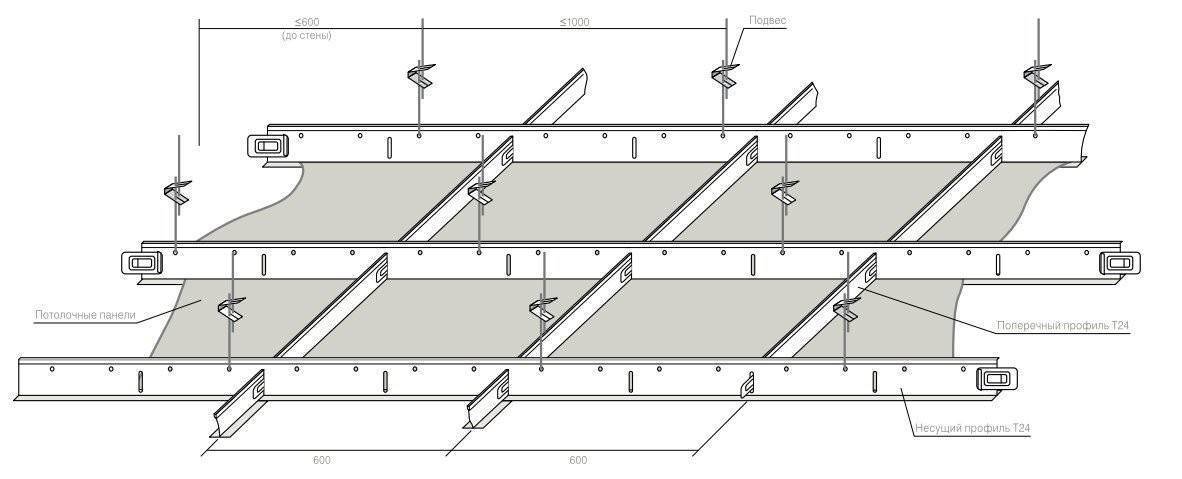

Схема установки подвесного потолка Армстронг

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрации	Описание действий
Разметка уровня	От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.
Монтаж стеновых профилей	Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.
Крепление потолочных подвесов	С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.
Подвесы в местах установки светильников	Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.
Установка несущих профилей	Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.
Выравнивание горизонтальности профилей	Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.
Сборка каркаса из продольных и поперечных профилей	Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.
Установка встроенных элементов	После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.
Монтаж точечных светильников	В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.
Потолочные сплит-системы	Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.
Укладка плит	Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.

Подготовка потолка

Как и другие виды подвесных потолков, Армстронг полностью скрывает недостатки чернового перекрытия, поэтому подготовка поверхности заключается в удалении старого отслаивающегося покрытия. Если побелка или краска крепко держится на потолке, ее можно не удалять. В случае отслоения отдельных участков или разрушения штукатурки отпавшие куски старой отделки могут повредить плиты, поэтому лучше их удалить, а щели и трещины заделать цементной или алебастровой шпаклевкой.

Снятие штукатурки

Заделка трещин на потолке

Потолки Армстронг с мягкими плитами боятся воды и при намокании падают на пол и ломаются. Поэтому в помещениях, где возможны протечки воды, необходимо выполнить гидроизоляцию потолка.

Между чистовым потолком и перекрытиями остается расстояние 20-25 см, в котором можно разместить звуко- и теплоизоляционные материалы. В этом случае сначала монтируют каркас из деревянного бруска для волокнистых плит утеплителя, располагая его так, чтобы он был смещен относительно каркаса подвесного потолка. Укладывают утеплитель и закрывают его паропроницаемой влагоизоляционной пленкой. При использовании пенополистирола, его крепят прямо к черновому потолку на клей и дюбели-грибки.

Монтаж каркаса поверх утеплителя

Подготовка к сборке

Мнение эксперта

Филимонов Евгений

Профессиональный строитель. 20 лет стажа

Первоначально, до первых этапов монтажа, потребуется снять детальную планировку помещения. Не размеры – длину и ширину, а именно габариты, позволяющие увидеть, насколько контур комнаты отличается от правильного квадрата или прямоугольника.

Это важно для того, чтобы правильно выбрать точки крепления потолка Армстронг и линию подреза крайнего ряда. Кроме того, будет полезным измерить расстояние от пола до плиты перекрытия, это позволит правильно выбрать уровень монтажа

Кроме того, будет полезным измерить расстояние от пола до плиты перекрытия, это позволит правильно выбрать уровень монтажа.

Минимальная высота потолка Армстронг, точнее, запотолочного пространства, составляет 150 мм, на очень кривых плитах перекрытия допускается монтаж одного из краев на расстоянии до 100 мм. Меньше делать нет смысла, так как могут не поместиться подвесы.

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

Схема установки подвесного потолка Армстронг

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрации	Описание действий
Разметка уровня	От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.
Монтаж стеновых профилей	Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.
Крепление потолочных подвесов	С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.
Подвесы в местах установки светильников	Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.
Установка несущих профилей	Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.
Выравнивание горизонтальности профилей	Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.
Сборка каркаса из продольных и поперечных профилей	Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.
Установка встроенных элементов	После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.
Монтаж точечных светильников	В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.
Потолочные сплит-системы	Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.
Укладка плит	Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.

Подвесной потолок своими руками: делаем по инструкции подвесной потолок армстронг

Как собрать потолок Армстронг своими руками
