Один из насущных вопросов, с которыми сталкивается владелец частного дома или коттеджа, это подведение к зданию систем коммуникации: водопроводов холодной и горячей воды, отопления и трубопровода, по которому осуществляется подача газа.

Ввиду физико-химических свойств природного газа его транспортировка представляет определённые сложности и связана с риском, в том числе для жизни окружающих; чтобы избежать опасности, нужно, в частности, тщательно подбирать материалы изготовления всех элементов газотранспортной системы.

Именно с этим связан возникающий у многих владельцев частного жилья вопрос, можно ли использовать полипропиленовые трубы для газа; ответ будет дан ниже.

Составные части подходящего для частного коттеджа газопровода

Проведение в частное жилище газа, или просто газификация, – сложная задача, к которой нужно подходить максимально ответственно. Все связанные с обустройством системы работы необходимо проводить тщательно и аккуратно; лучше всего, чтобы работой занимался не сам хозяин, каким бы профессионалом он ни был, а бригада квалифицированных, обладающих большим опытом специалистов. Помимо прочего, у таких мастеров следует ещё раз уточнить, можно ли проводить газ полипропиленовыми трубами, и, сообразуясь с материалом статьи и их ответом, принять окончательное решение.

В любом случае, какой бы материал труб владелец постройки ни выбрал и чьими услугами он бы ни воспользовался, ему следует как можно тщательнее выполнять работы или контролировать процесс их выполнения в соответствии с предписаниями пожарной безопасности.

В систему подачи газа входят следующие составляющие:

1. Газгольдер. Представляет собой предназначенный для хранения природного газа толстостенный резервуар.
2. Трубы для транспортировки топлива. Как упоминалось выше, это могут быть ПВХ трубы для газа, полипропиленовые газовые трубы или изделия из других материалов.
3. Конечные элементы цепи, в которых происходит сгорание газа: водонагреватели, работающие на газе плиты, камин, газовый котел и т.п.

Окончательно принять решение о допустимости транспортировки газа по полипропиленовым трубам в конкретном случае можно, основываясь на расчётах объёма подаваемого газа, типа и характеристик грунта, в котором будет пролегать трубопровод и коррозионной угрозы для всех элементов цепи и материальных возможностях хозяина частного дома или коттеджа.

Разрешить все эти вопросы можно и самостоятельно, изучив предъявляемые к системам газификации требования и обязательные для исполнения государственные стандарты, но консультация специалиста позволит не только сэкономить деньги, избежав неверных решений, но и предотвратить угрозу жизни и здоровью людей.

Особенности труб из полиэтилена

Обычные полиэтиленовые трубы, с обозначением РЕ, используются для монтажа отопительных, канализационных и водопроводных систем, включая питьевое водоснабжение. Трубы из подобного материала имеют некоторые особенности, среди которых можно выделить следующее:

Устойчивость к минусовым температурам. Эксплуатация и обслуживание систем из полиэтилена допускается при -20 градусах

Это имеет важность при проведении любых производственных работ в зимний период, включая установку нового оборудования и ремонт вышедших из строя участков.
Гибкость и пластичность. Эти свойства позволяют избежать деформации труб не только при сгибании

Гибкие трубы для отопления из сшитого полиэтилена способны расширяться при замерзании рабочей среды и сужаться при ее оттаивании. При этом изделие принимает прежнюю форму.
Использование полиэтиленовых труб при температуре рабочей среды не более 40С.

Достоинства газопровода из полиэтиленовых труб

По сравнению с другими видами, полиэтиленовый газопровод имеет ряд преимуществ, это касается:

• длительного срока эксплуатации, ведь при условии правильного монтажа магистраль газоснабжения прослужит не менее пятидесяти лет;
• высокой устойчивости к химическому воздействию, а также агрессивной среде;
• отсутствию протечек газа, ведь стенки трубы пэ устойчивы к воздействию рабочей среды;
• невысокого веса труб, благодаря которому существенно упрощается процесс монтажа;
• эластичности, что позволяет сгибать полиэтиленовые трубы для газа и придавать им необходимую форму;
• отсутствия необходимости использовать дополнительные защитные средства;
• экологичности конструкции и ее невысокой стоимости.

Еще один фактор, способствующий популярности систем газоснабжения из труб пэ, заключается в том, что при их монтаже не нужно использовать гидроизоляцию, что значительно сокращает стоимость материалов и работ.

В процессе укладки используются трубы двух модификаций ПЭ-100 и ПЭ-80, имеющие различные технические характеристики. Если для ПЭ-100 показатели давления находятся в пределах 3-12 атмосфер, а толщина стенок 3.5 миллиметра, то для ПЭ-80 первый показатель составляет 3-6 атмосфер, а толщина стенки до трех миллиметров.

Монтаж труб ПНД

Газовые трубы ПНД могут поставляться в бухтах, или отрезках длиной до 12 метров. Допускается эксплуатация обеих видов труб при температуре от -15 до +40 градусов, так как именно в этих пределах они сохраняют свои свойства. Поэтому в системах отопления используются полипропиленовые трубы, которые являются более стойкими к высоким температурам.

Монтаж газопровода из полиэтиленовых труб

При монтаже газопровода необходимо придерживаться правил безопасности, с тем, чтобы избежать протечек в процессе дальнейшей эксплуатации. Полиэтиленовые трубы соединяются с помощью фитингов, причем необходимо, чтобы вся конструкция была герметичной, поэтому врезка осуществляется сваркой в стык, или электромуфтовой сваркой.

В процессе сварки детали должны быть неподвижны как в процессе нагревания, так и остывания. Насадки, используемые для сварки, надеваются на трубы, после чего производится разогревание и соединение деталей.

После того, как врезка закончена, застывание происходит на протяжении 5-7 секунд, а еще через двадцать минут, система уже может быть запущена в работу. Образовавшийся после сварки шов очень прочный, но только в том случае если он ровный и высота отступа везде одинаковая.

Для того чтобы обеспечить надежность газопровода и минимизировать шанс протечки транспортируемого вещества, следует избегать частых соединений и крепить его к стенам через каждые полметра.

Недостатки труб из полиэтилена

Однако и недостатки изделий из полиэтилена низкого давления при использовании для прокладки газопровода также нужно учитывать, среди них:

• необходимость монтажа только подземным способом;
• ограничения по рабочей температуре;
• требования к глубине залегания, которая должна быть не менее метра;
• необходимость использования металлических футляров при прокладке газовой магистрали под автомобильными дорогами и линиями коммуникаций.

Кроме того, врезка и монтаж газовых сетей из труб ПНД производится специалистами, имеющими специальное разрешение.

Преимущества и недостатки

Газовые трубы ПНД имеют ряд преимуществ, которые вывели полиэтиленовые газопроводы на лидирующие позиции в своем сегменте. К ним относятся такие аспекты:

Для точного позиционирования при стыковой сварки труба зажимается в центратор.

1. Большой срок эксплуатации – свыше 50 лет.
2. Низкий уровень газопроницаемости.
3. Легкость транспортировки, укладки и монтажа.
4. Отсутствие коррозии.
5. Экологичность.
6. Невысокая стоимость самих труб и их монтажа.
7. Не требует гидроизоляции, а также защиты от химического, электрического или прочего воздействия.
8. Широкий температурный диапазон эксплуатации.

При всех своих достоинствах у труб ПНД для газа есть и недостатки. Полимер довольно быстро теряет свои качественные характеристики под воздействием ультрафиолета. Поэтому его нельзя использовать для наружных газопроводов. К тому же их нельзя прокладывать в регионах с высокой сейсмической неустойчивостью.

Трубы из ПНД отлично подойдут для прокладки газопроводов под землей. Прочность материала и устойчивость к коррозии, позволяет обойтись без дополнительных кожухов. А легкость в транспортировке и монтаже станут приятным дополнением к невысокой стоимости материалов.

Укладка газовой трубы под землю на видео:

Какие бывают пластиковые трубы

1. Поливинилхлоридные, или ПВХ, трубы являются наиболее известными. Их распространение на рынке обусловлено во многом их доступной ценой, ведь они сравнительно дешевые. Правда, в процессе использования в результате химического разложения эти изделия выделяют токсичный хлорэтилен. По этой причине они непригодны для использования в системах водоснабжения. Для канализационных приспособлений эти трубы подойдут в качестве дешевого аналога чугунным. Являясь легкими и дешевыми, они заменят своих предшественников без проблем.
2. Полиэтиленовые трубы являются более выгодным вариантом, особенно для тех, кто хочет устроить систему холодного водоснабжения. Материал этих труб в изолированном виде является устойчивым. Температура жидкостей или газа, которую могут переносить эти изделия, достигает -25 градусов. Это намного меньше, чем у других аналогов из пластика. К сожалению, в неизолированном виде полиэтиленовые трубы теряют прочность и, следовательно, свою эффективность. Подводя итог, следует сказать, что этот вид труб подходит, только будучи в изолированном виде и только для холодных условий передачи.
3. Металлополимерные трубы являются аналогом предыдущих, однако полиэтиленовый слой находится в глухой изоляции. Выгода покупки заключена как раз в многофункциональности этого вида.
4. Полипропиленовые трубы являются одним из самых продвинутых вариантов на современном рынке пластиковых труб. Дело в том, что полипропилен является химически малоактивным. Поэтому ему не нужна изоляция. То есть он обладает высокой устойчивостью к внешним воздействиям, а значит, допустим к использованию в различных условиях.

Невысокая теплопроводность полипропилена не дает образовываться конденсату, а значит, транспортировка газов или жидкостей через подобные трубы не повреждает само передаваемое вещество. Также можно изготовить трубы любой длины и диаметра, поэтому они пригодны для действий любых масштабов.

Преимущества использования в прокладке газопровода

Подключение к устройству

Свое место пластиковые трубы получили в строительстве газопроводов, обладая массой достоинств:

• Трубы из пластика готовы прослужить намного дольше металлических.
• Они не взаимодействуют с почвой и не проводят ток, что допускает их катодную незащищенность.
• По своей массе газовые трубы, состоящие из полиэтилена, легче металлических в разы, поэтому строительство газопроводов протекает быстрее.
• Цены на такие трубы ниже, поэтому строительство газовых труб из полиэтилена намного выгоднее.
• Замена пластиковых газовых труб осуществляется быстрее, благодаря доступности и легкости монтажа новых. И это еще один плюс, так как в случае выхода из строя чугунных труб, без газа могут на недели остаться десятки и сотни людей.

Газовые полиэтиленовые трубы имеют низкое давление (далее ПНД). Они способны транспортировать воду и газ на любые расстояния. Трубы ПНД транспортируют природный газ от магистрали до вашей квартиры. Их также применяют для строительства подземных газопроводов, по ним протекают горючие газы. Это, с одной стороны, транспортировка топлива, а с другой стороны – сырья.

Использовать можно как в бытовой, так и в промышленной отрасли. Сейчас трубы из полиэтилена низкого давления занимают примерно 90 процентов от всех газопроводных систем. Стоить отметить, что при подаче газа через трубу звук изолируется. Пластиковые трубы для газопровода имеют эстетический вид.

Особенности монтажа

У монтажа пластиковых труб существуют свои секреты. Гибкость и высокая пригодность для скрытой прокладки облегчают работу. Однако при установке стоит учитывать их малую прочность, тепловое расширение и чувствительность к ультрафиолетовому излучению.

Ассортимент пластиковых труб широк

Чем меньше в вашей системе будет соединений, тем прочнее и дешевле будет ваша система. Газовые трубы из полиэтилена необходимо устанавливать в специальных условиях, при которых отсутствуют любые внешние воздействия. Для увеличения безремонтного срока следует планировать сеть из газовых труб одного материала. Иначе на стыках будут образовываться различные трещины и зазоры.

Для того чтобы не повредить материал, соединять элементы следует сваркой. Неустойчивые к солнечному свету трубы следует прокладывать в темных местах для их долговечности. Впрочем, определить, сколько прослужат газовые трубы, можно еще на этапе монтажа, так как если какой-либо материал сделан из некачественного сырья или уже поврежден, то при сборке системы начнут возникать проблемы.

№5. Трубы для газопровода из полиэтилена низкого давления (ПНД)

Трубы из ПНД в последнее время пользуются не меньшим спросом, чем стальные. Необходимо отметить сразу, что словосочетание «низкое давление», которое фигурирует в названии материала, относится к особенностям производства труб, а не к условиям эксплуатации газопровода. Есть полиэтиленовые трубы, которые выдерживают давление до 1,2 МПа. Что же заставляет нас отказываться от проверенного варианта со стальными трубами и использовать полимерные? Ответ на этот вопрос кроется в преимуществах материала.

Основные плюсы полиэтиленовых газовых труб:

• небольшой вес;
• быстрый и более простой монтаж без использования сложного дорогостоящего оборудования, требующего наличия особых навыков;
• прочность, пластичность и гибкость позволяют достаточно просто обходить возможные препятствия на пути газопровода. Максимально допустимый радиус изгиба – 25 радиусов трубы. Гибкость позволяет трубопроводу оставаться целостным при небольших подвижках грунта;
• возможность выдерживать давление до 1,2 МПа, так что такие трубы могут использоваться практически на всех участках газопровода;
• устойчивость к коррозии, способность выдерживать воздействие агрессивных веществ;
• высокая пропускная способность, так как внутренняя поверхность трубы гладкая. При таком же диаметре, как у стальной трубы, полиэтиленовая будет иметь пропускную способность примерно на 30% выше;
• трубы из ПНД выпускают большой длины, что позволяет обойтись меньшим количеством соединений, за счет чего достигается целостность и надежность конструкции;
• полимерные материалы не проводят блуждающий ток;
• невысокая стоимость, если сравнивать со стальными или медными аналогами;
• долговечность не менее 50 лет, а при соблюдении всех условий до 80-90 лет.

Минусы также есть:

• полиэтиленовые трубы нельзя использовать в районах, где температура опускается ниже -450С. Такой газопровод располагают на глубине не менее 1 м, при зимних температурах в -400С глубина увеличивается до 1,4 м, а в некоторых случаях прокладка труб из ПНД и вовсе невозможна. При низких температурах эксплуатационные качества могут ухудшаться, а долговечность – снижаться;
• не подходят трубы также для сейсмически активных районов;
• давление более 1,2 МПа трубы из ПНД не выдержит – тут поможет только толстостенная сталь;
• чувствительность к ультрафиолетовым лучам не позволяет осуществлять надземную прокладку – полиэтиленовые трубы подходят только для монтажа под землей;
• из-за повышенного уровня горючести полиэтилена такие трубы не рекомендуют использовать в помещениях. Уже при +800С материал имеет свойство деформироваться и разрушаться;
• трубы из ПНД не подходят для прокладки газопровода в коллекторах и тоннелях. В таких местах используют стальной аналог;
• при пересечении газопровода с автодорогами и прочими коммуникациями трубы необходимо прятать в металлический футляр.

Для монтажа газопровода внутри помещения полиэтиленовые трубы лучше не использовать, а вот для подземной прокладки они применяются все чаще.

Для производства труб используются специальные трубные марки полиэтилена:

• ПЭ 80 – трубы черного цвета с желтыми вставками, выдерживают давление до 0,3-0,6 МПа;
• ПЭ 100 – трубы с голубой полоской, выдерживают давление до 1,2 МПа. При их монтаже прилагаются более серьезные усилия, так как материал приходится нагревать до более высоких температур, зато качество соединения в этом случае на высоте.

Диаметр труб из ПНД может колебаться от 20 до 630 мм и более, используются даже трубы с диаметром 1200 мм. При выборе в расчет также стоит принимать такой показатель, как SDR – это отношение диаметра к толщине стенки. Чем это значение меньше, тем толще стенки и тем более прочное перед нами изделие. SDR колеблется от 9 до 26.

Соединение полиэтиленовых труб выполняется одним из следующих способов:

• сварка встык. Края отдельных элементов разогреваются специальным паяльником до достижения вязкой консистенции, которая позволяет спокойно соединить две трубы в одну;

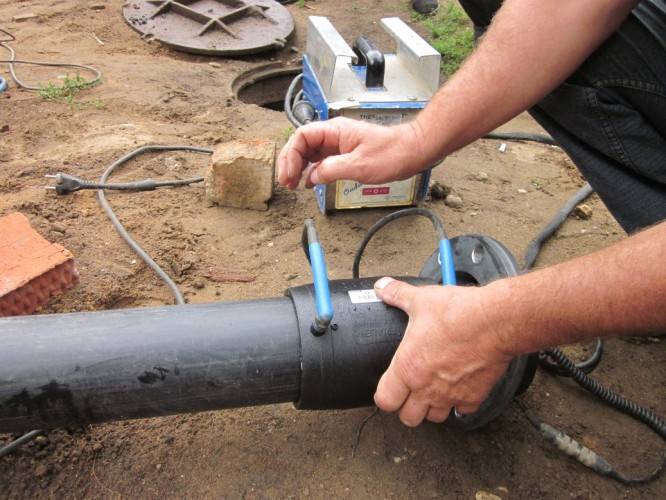

• электромуфтовая сварка предполагает монтаж краев трубы в специальную муфту, к которой подается напряжение, за счет которого происходит нагрев и соединение двух отрезков. Такое соединение получается более прочным, чем сама труба и выдерживает давление в 16 МПа.

При индивидуальном подключении к сети будет достаточно сварки встык, а если проходит, например, газификация целого района, то лучше использовать электромуфтовую сварку – она более надежная и герметичная.

Для соединения участка стального и полиэтиленового газопровода используют специальные элементы, одна сторона которого приваривается к стали, а вторая – к полиэтилену.

Свойства газовых трубопрокатных материалов

Трубы газовые из полиэтилена отличаются целым рядом достоинств, значимых для их использования. Это делает эти изделия оптимальным вариантом при сооружении газовых сетей любого вида сложности. С ними можно проложить сеть в частном доме и большую магистраль в пределах мегаполиса.

И теперь более подробно обо всех этих характеристиках:

Полиэтилен является идеальным изолятором, поэтому изделия из данного материала не воспринимают блуждающие токи.Газовые изделия из полиэтилена отличает химическая стойкость к перекачиваемому газу, и они не подвергаются коррозийным образованиям под влиянием влаги и окружающей среды.

По этим причинам их не нужно дополнительно покрывать защитой электрохимического типа.Отсутствие коррозии дает возможность трубопроводу не зарастать. Соответственно, его пропускные возможности не снижаются.Гибкость ПП труб предохраняет их от повреждений даже при существенных сдвигах грунтов. Следовательно, сохранность такие газовые трубопроводы сберегают даже в сейсмоактивной области.

Максимально возможная величина радиуса загиба составляет двадцать пять диаметров патрубка. Это в пятьдесят раз ниже, чем показывают стальные газовые аналоги. Исходя из такого показателя, длинномерные ПП трубопрокатные материалы в катушках существенно упрощают процесс прокладки, и снижают количество сварных стыков:

• Газовые ПП трубы служат более 50 лет, а в благоприятных условиях они могут простоять даже 100 лет.Небольшой вес сортамента для газопровода дает возможность легко перевозить и прокладывать магистрали.

Достоинств у них очень много, но описывая их характеристики, необходимо указать, что полиэтиленовые трубопрокатные материалы не противостоят ультрафиолету, и по понятным причинам не применяются для укладки открытым способом.

Сфера применения полиэтиленовых труб для газопровода

Трубы для внутренней газовой разводки

Благодаря своим многочисленным достоинствам полиэтиленовые газопроводы приобрели высокую популярность во многих направлениях деятельности.

Материал может использоваться для строительства таких сооружений:

• Магистральные газопроводы федерального значения. Трубы большого диаметра способны пропускать большое количество голубого топлива за единицу времени. Единственным условием является заглубление трассы ниже точки замерзания грунта.
• Внутренняя разводка внутри дома и квартир. Характеристики полиэтиленовых изделий соответствуют требованиям, которые предъявляются для конструкций такого типа.
• Воздуховоды в системе вентиляции. Используется материал марки ПЭ-80, отличающийся достаточной прочностью. Трубы применяются для прохождения сложных криволинейных участков снаружи стен и в их внутренних пустотах.
• Водопровод. Полиэтилен не выделяет вредных веществ и химически инертен. По коммуникациям можно качать техническую и питьевую воду.
• Технологические трубопроводы. Применяются в фармацевтической и пищевой промышленности для транспортировки жидкостей различного класса, в том числе токсичных.
• Оболочка для прокладки телекоммуникационных и электрических кабелей. Внутри такой оболочки провода защищены от давления при подвижках грунта, насекомых, грызунов, сырости, агрессивного воздействия щелочного грунта.

Классификация труб ПНД

Имеющиеся на рынке строительной продукции трубы из полиэтиленовых материалов низкого давления подразделяются на группы по признакам их предназначения и возможности выдерживать нагрузки разной силы.

По назначению

Из полиэтилена ПНД, создаваемого при пониженном давлении, изготавливают трубы для различных целей:

• Водопроводные, которые можно отличить по цвету – полностью синему либо черному с продольными синими полосками. Из них особенно выделяются питьевые по специальному перечню требований к их изготовлению, а также трубы с предназначением к горячему водоснабжению.
• Газовые с цветовой маркировкой желтого цвета – полностью желтые либо черные с желтыми (оранжевыми) продольными полосками.
• Канализационные для устройства внутренней и наружной канализации, которые могут изготавливаться с уже готовыми раструбами для возможности соединения без применения фитингов. Используются не только в простых канализационных системах, но также при устройстве коллекторов.
• Дренажные для отвода грунтовых вод от фундаментов и других строений, которые обычно создаются с особой гофрированной конструкцией.
• Оросительные, подводящие воду для полива растений в их вегетационный период.
• Обсадные для устройства водяных скважин для подачи технической и питьевой воды. Такая труба не боится не только естественного разложения, но и сдвигов грунта.
• Технические, предназначенные к транспортировке технических жидкостей, агрессивных к другим материалам (напр., металлам).

ИНТЕРЕСНО! Труба ПНД может поставляться как готовыми отрезками, так и мотками в катушках или бухтах. При этом изделия с диаметрами меньше 160-ти мм выпускаются в разных видах, а большего 160-ти мм диаметра – только в мерных отрезках.

По свойствам

Высокоплотный полиэтилен низкого давления обладает хорошей прочностью на растяжение и разрыв, гибкий и пластичный, что дает возможность изготовления из него напорных трубопроводов:

• Безнапорные, для которых нет определенных требований к допустимым нагрузкам (обычно технические),
• Слабонапорные с возможностью выдерживать внутреннее давление содержимого до 5-ти – 6-ти атм.,
• Высоконапорные, выдерживающие давление до 16-ти – 20-ти атм. и имеющие стенки толщиной до 70-ти мм,
• Для разреженного воздушного режима, используемые в условиях почти полного вакуума.

При этом внешние диаметры труб могут варьироваться от 10-ти до 1600 мм и более, что позволяет использовать их для содержимого жидкостей практически любого качества.

ВНИМАНИЕ! Производство напорных труб для водоснабжения, газа и канализации из ПНД регламентируется соответствующими стандартами ГОСТ, в которых прописаны свойства всех видов и подвидов трубы, ее производство, химический состав, физические характеристики и многое другое. Остальные виды труб производятся по ТУ

Маркировка видов

Производство труб ПНД предполагает наличие маркировки, которая может наноситься прямо на готовые изделия. Обычно это запись, содержащая полные сведения о конкретной трубной продукции, где должны быть прописаны в следующей очередности:

1. Буквы ПЭ, указывающие на изготовление трубы именно из полиэтилена.
2. Индекс минимальной длительной прочности, стоящий сразу за «ПЭ»: ПЭ-100, ПЭ-80 и т.п.
3. Коэффициент SDR, являющийся относительной величиной и указывающий на возможную нагрузку. Так, трубы с SDR 9 выдержат до 16-ти атм., а с SDR 21 – всего лишь 6 атм.
4. Наружный диаметр и величина толщины стенки в миллиметрах,
5. Назначение изделия прописью – питьевое либо техническое,
6. Номера стандартов ГОСТ, которым соответствует продукция,
7. Сведения (имя) изготовителя.

Монтаж разных труб ПНД

Трубы ПНД разных видов могут монтироваться в системы несколькими способами:

• Раструбное соединение применяется в основном для безнапорных коммуникаций (безнапорной канализации). Может быть выполнено только при наличии у отрезков труб готовых раструбов, оснащенных уплотнительными кольцами.
• Компрессионно-фитинговое соединение отрезков труб используется в слабонапорных системах (водопроводы, оросители). Предполагает наличие фитинга с зажимными гайками, который крепится на трубу с помощью гаечных ключей и небольшого физического усилия. Такое оформление стыков более надежно, чем раструбное, но так же может быть в любой момент демонтировано.
• Электросварно-фитинговое соединение неразъемное, выполняется на специальных фитингах с помощью сварочного аппарата. Дает наибольшую прочность, которая необходима в напорных системах для воды, газа и т.п.

Особенности монтажных работ

Монтаж производится посредством стыковой или электромуфтовой сварки с использованием соединительных деталей с закладными нагревателями. Выбор метода сварки определяется диаметром труб, наличием доступа к месту монтажа, требованиями бюджета. Сварочное оборудование может быть взято в аренду, что позволяет сократить себестоимость готового трубопровода в случае, если проект разовый.

Производителем предложен широкий перечень комплектной запорно-регулирующей арматуры и фасонных изделий для газопроводов любых диаметров, что позволяет без проблем смонтировать любой участок, в том числе с присоединением к существующим стальным трубам.  При соблюдении технологии прочность соединений превосходит прочность самой трубы и гарантирует исключение порывов и иных дефектов стыка.

К монтажу допускается квалифицированный персонал, прошедший обучение и регулярную аттестацию для работы со сварочным оборудованием согласно закрепленному регламенту работ.

Компрессорные станции

Компрессорные станции нужны для поддержания уровня давления и транспортировки необходимого объема газа по трубопроводу. Там газ проходит очищение от посторонних веществ, осушение, повышение давления и охлаждение. Пройдя обработку, газ под определенным давлением попадает обратно в газопровод.

Компрессорные станции, наряду с газораспределительными станциями и пунктами, входят в комплекс наземных сооружений магистрального газопровода.

К району стройки компрессорные установки транспортируются в виде полностью готовых к сбору блоков. Они возводятся на расстоянии примерно 125 километров друг от друга.

В состав компрессорного комплекса входят:

Компрессорная станция магистральных газопроводов

• сама станция;
• ремонтно-эксплуатационный и служебно-эксплуатационные блоки;
• территория, на которой расположены пылеуловители;
• градирня;
• емкость для воды;
• масляное хозяйство;
• газоохлаждаемые устройства и др.

Рядом с компрессионной установкой обычно возводят жилой поселок.

Такие станции считаются отдельным видом техногенного влияния на природную среду. Исследования показали, что на территории компрессорных установок концентрация оксида азота в воздухе превышает максимально допустимый уровень.

Они также являются мощным источником шума. Ученые выяснили, что длительное воздействие шума от компрессорной станции становится причиной нарушений в человеческом организме, и, как следствие, вызывает различные болезни и может привести к потере трудоспособности. Кроме того, шум вынуждает животных и птиц уходить на новые места обитания, что приводит к их переуплотнению и уменьшению продуктивности охотничьих угодий.

Узел установки предохранительной системы

Полиэтиленовые трубы — технические характеристики и другая информация

В этой статье вы сможете узнать о всех необходимых и важных технических характеристиках, эксплуатационных свойствах, которыми обладают трубы из полиэтилена.

Немного о физических свойствах этого материала:

1. Такой материал, как полиэтилен, не может вступать в какую-либо реакцию с различными видами кислот, спиртами и т.д.





















2. За счет небольшой плотности этого материала, он будет, даже, легче воды.
3. Есть ограничения по температурному режиму, при котором можно использовать эти трубы. Жидкость внутри трубы, а также температура снаружи не должны превышать 80 градусов по Цельсию.
4. Этот материал обладает очень хорошей эластичностью.

Если вас интересует информация, которая касается максимального рабочего давления внутри этой трубы, то вам необходимо определить это при помощи таких факторов, как:

1. Марка полиэтилена.
2. Толщина его стенок.
3. Внутренний диаметр трубы.

В зависимости от того, где и при каких условиях вы хотите использовать полиэтиленовую трубу , вам нужно правильно подобрать ее диаметр. Например, в случае необходимости осуществить работы по монтажу водопровода на промышленный объект, лучше использовать более высокие показатели диаметра, так как пропускная способность в этом случае будет более оптимальной, а нагрузки, которые будет испытывать труба, не смогут повредить ее.

Необходимо также понимать, что трубы с большим внутренним диаметром будут весить достаточно много. Здесь нужно будет использовать специальную технику, команду специалистов, которые могут осуществить качественный монтаж таких труб. Делать это самостоятельно, без наличия спецтехники и инструмента не рекомендуется.

Во время проведения работ по расчету допустимой пропускной способности полиэтиленовой трубы, нужно в обязательном порядке учитывать такой фактор, как сопротивление трубы току воды.

СНИП, формирование проекта, итоговая документация

Для многоквартирных домов жесткие нормы установки газового оборудования:

• газопроводные системы не должны пересекаться с дверными, оконными проемами, вентиляционными магистралями и шахтами;
• трубы прокладываются на высоте не ниже 2 м от уровня поля;
• высота потолка в комнатах с газовым оборудованием более 2,2 м;
• длина гибких участков трубопровода ограничена;
• расстояние между газовым и электрооборудованием любого типа регламентируется правилами установки электрооборудования;
• доступ не только к отдельным узлам, но ко всей системе должен быть свободный, для проведения ремонтных, профилактических работ;
• между комнатой с приборами, работающими на газе, и другими помещениями должна быть преграда в виде двери или любой перегородки;
• комната имеет окно с форточной или вентилирующий режим, действующую приточно-вытяжную вентиляцию;
• тип крепления труб (крючок, кронштейн, хомут, подвеска) и расстояние между точками крепления определяется СНИП.

Схема проекта для кухни Обратить внимание! Если система монтируется под сжиженный газ, предусматривается уклон от 3 градусов. Проектная организация начинает работу, если предоставлен пакет документов

Он формируется

Проектная организация начинает работу, если предоставлен пакет документов. Он формируется

• из нотариально заверенной копии технического паспорта на квартиру;
• экспертного заключения, оформленного актом, по дымоходной трубе из горгаза;
• разрешения на подключение из архитектурно-планировочной организации; всей технической документации на газовые приборы (сертификаты соответствия, технические паспорта).

Но можно, не самостоятельно собирать документы, а самого начала предоставить возможность это выполнять специальным бюро. Тогда заказчик получает готовый проект со всеми согласованиями, а так же сметой, стоимостью. Дополнительно необходимо оформить договор на проведение технического надзора.

После получения проекта выполняются монтажные работы. Последний этап ввода в действие нового газопровода состоит из таких шагов:

1. Составить пакет исполнительно-технической документации.
2. Провести проверку правильности и качества выполненных работ комиссией в составе заказчика, исполнителя работ, представителей горгаза.
3. Опломбировать газовый счетчик.

Представители горгаза имеют право постоянного контроля за работой газового оборудования.

Опломбировка счетчика представителем горгаза
