Обзор водоотводных лотков из полимербетона

Лотки водоотводные из железобетона

Выбирая лоток водоотводный бетонный для любой системы, сначала необходимо тщательно изучить все плюсы и минусы изделия, технические свойства, особенности эксплуатации, правила монтажа, разновидности и т.д. Все это поможет правильно выполнить расчеты и смонтировать качественную, надежную и долговечную систему.

Разновидности

Лотки бывают разными по назначению. Несмотря на то, что все они созданы для отвода воды и предполагают определенную стандартную конструкцию, при выборе изделия для конкретной системы нужно рассмотреть все варианты.

Бетонные водоотводы по назначению:

  • Ливневые – используются для монтажа каналов по сбору и отводу атмосферных осадков с территории.
  • Водопропускные – секционные каналы, созданные для самотёчного отведения вод разного типа.
  • Дренажные лотки – актуальны для использования в конструкциях оснований, цокольных/подвальных этажей.
  • Телескопические – осуществляют отвод воды со склонов, мостовых сооружений.
  • Прикромочные – удаляют лишнюю воду от проезжих частей к кюветам.
  • Канализационные – используются для транспортировки стоков к коллекторным канализационным системам.

Водоотвод бетонный может быть выполнен в двух модификациях – сборным или цельным. Оба варианта могут быть двух форм: в виде плиты перекрытия параболической или трапециевидной плоской формы, а также в формате П-образной скобы с круглым либо прямоугольным желобом. Все открытые лотки требуют докомплектации специальными защитными решетками.

Водоотводные лотки бетонные с решетками или без выпускаются в больше, чем 150 типоразмерах, обозначаются буквой Л (лоток) и двумя цифрами через дефис: первая отображает номер серии в диапазоне 1-38, вторая указывает на максимально допустимое значение вертикальной нагрузки на лоток (выраженное в кН/м).

Дополнительно за буквой Л производители могут указывает свои символы, которые обычно расшифровываются в прайс-листах. Так, Лдр – это дренажный лоток, Лд – доборный (уменьшенной длины, что позволяет более удобно выполнять завершение трассы) и т.д.

Преимущество ЖБИ изделий

Бетонный лоток для отвода воды производится в соответствии с ГОСТом 21509-85 по технологии вибропрессования. В производстве используются марки бетона от М200 до М400 (в редких случаях, обычно чуть меньше). Каналы получаются плотно структурированными и прочными, стойкими к различным негативным факторам, перепадам влажности/температуры, жаре/морозу.

В конструкции могут присутствовать деформационные швы (обязательно заделанные битумной мастикой в качестве гидроизоляции), что делает изделия более стойкими к механическим воздействиям. В состав бетона вводят пластификаторы, которые существенно повышают показатели морозостойкости, влагостойкости, стойкости к коррозии. Также дополнительная прочность лотков обеспечивается арматурным каркасом из стальных стержней классов А-I и А-III.


Основные преимущества бетонных лотков для воды:

  • Полная водонепроницаемость.
  • Высокий уровень стойкости к разным агрессивным воздействиям.
  • Усиление металлов, что повышает прочность.
  • Стойкость к перепадам температур, морозу и жаре.
  • Способность принимать и отводить большие объемы воды.
  • Стойкость к механическим повреждениям, вибрации.
  • Эстетичный вид.
  • Простой и быстрый монтаж.
  • Длительный срок эксплуатации.
  • Сравнительно невысокая стоимость.
  • Универсальность применения лотков для самых разных систем.
  • Гладкая поверхность, за счет чего осуществляется отвод не только воды, но и мусора.
  • Экологическая чистота и безопасность в эксплуатации.
  • Отсутствие необходимости в реализации больших объемов земляных/монтажных работ, благодаря чему лотки часто используются в монтаже водосливной системы в частных домовладениях.

Недостатков у изделий достаточно мало: большой вес (что в определенной мере повышает временные, финансовые и трудозатраты на монтаж), немалая стоимость транспортировки, потеря всех основных характеристик при несоблюдении производителем технологии.

Особенности монтажа водоотвода

Справиться с монтажом водоотводных лотков на приусадебном участке можно своими силами. Вам понадобятся лопата, ведра, бетономешалка, молоток, ножовка, пила или болгарка. Технология монтажа следующая:

  • нанесение разметки. Лучше располагать водоотводы в низинах, если таковые имеются на участке, а еще лучше – предварительно создать проект водоотводной системы;
  • подготовка траншей по разметке. Глубина и ширина должна быть такой, чтобы лоток спокойно поместился в траншее. В водоотводной системе должен быть уклон, чтобы вода в лотках спокойно стекала в канализацию, а не застаивалась;
  • после того, как траншеи готовы, их необходимо уплотнить. Некоторые используют для этого песок, который отличается превосходными дренажными свойствами. Если планируется установка пластиковых лотков, то в траншеи необходимо выполнить бетонное основание;
  • лоток устанавливают на 0,5 см ниже уровня грунта, чтобы он не мешала свободному передвижению;
  • стыки пластиковых лотков герметизируют при помощи силиконового герметика. Также необходимо тщательно загерметизировать глухую часть лотков. В комплекте, как правило, есть торцевая заглушка;
  • желательно укрепить стенки пластикового лотка. Это делается при помощи все того же бетонного раствора;
  • заключительный этап – монтаж решетки.

Водоотвод можно подключить напрямую к канализации, а можно предварительно установить пескоуловитель, если на площади водосбора много песка. Если все работы по расчету, выбору водоотводных лотков и их установке выполнены верно, то территория не будет страдать от осадков, а вы не будете знать, что такое глубокие лужи и поврежденное покрытие.

Статья написана для сайта remstroiblog.ru.

Преимущества поверхностного водоотвода по сравнению с дождеприемниками

Устройство поверхностного водоотвода предполагает использование отдельных лотков, которые стыкуются между собой. Лотки покрывают по периметру всю поверхность, с которой должна отводиться вода. Сверху каналы закрываются решетками, призванными оградить проходы от засоров смываемым в них мусором. Такие системы допускают безопасное передвижение по территориям пешеходов и транспорта. Кроме поверхностных водоотводов, твердые поверхности также могут оборудоваться системами точечного дренажа (дождеприемниками). Точки приема воды располагаются равномерно на осушаемой территории. Они соединяются между собой подземными трубами, обеспечивающими отвод воды в канализацию.

Поверхностный линейный водоотвод из пластиковых лотков по сравнению с дождеприемниками обладает следующими преимуществами:

  • установка такой системы более выгодна с финансовой точки зрения, так как работа по установке лотков проходит проще и быстрее. Также требуется меньшее количество материалов для создания водоотвода на поверхности;
  • возможность прокладки лотков практически в любом месте на твердой поверхности. Точечный же дренаж имеет ограничения по местам расположения в связи с наличием подземных коммуникаций;
  • водоотвод на поверхности легче монтировать;
  • не требуется создания внешних уклонов в сторону дождеприемников. Поверхность остается ровной и пригодной для передвижения людей и транспорта.
  • обслуживание поверхностных лотков в несколько раз проще, нежели уход за системой точечного дренажа.

Читайте о видах систем водоотвода в другой статье: Дренаж вокруг дома.


Пример поверхностного водоотвода с помощью лотков

Как соединяются лотки

Способы соединения водоотводных лотков зависят от материалов, из которых они сделаны. Они бывают:

  • пластиковыми;
  • бетонными;
  • металлическими;
  • композитными.

Наибольшее распространение получили пластиковые и бетонные изделия. Полимербетонные (композитные) варианты сочетают свойства пластика и бетона. Металлические лотки используются редко ввиду большой стоимости, подверженности к коррозии и большого веса.

Пластиковые лотки

Водоотводные системы, обустроенные на основе лотков из пластика, отличаются высокой пропускной способностью, которая достигается за счет гладких стенок. Это же свойство уменьшает частоту засоров. Такие изделия достаточно долговечны, устойчивы к химическим воздействиям, агрессивным стокам. Они легки, поэтому перенос и транспортировка не составляют труда.

Пластиковые лотки очень просто соединяются. Для этого на одной стороне есть паз, а на другой — специальная выпуклость, шпунт. Такая система носит в народе название «папа-мама». После объединения стыки герметизируются.

Бетонные лотки

Бетонные лотки надежны, достаточно просты, они особенно эффективны в условиях непредсказуемого климата, поскольку выдерживают сильные морозы и нагрев. Для повышения прочности изделий из бетона применяется метод вибропрессования, а для повышения износоустойчивости на этапе производства в смесь подмешивают специальные добавки.

Бетонные лотки укладываются на предварительно подготовленное бетонное основание. После укладки по бокам они тоже заделываются бетоном. Соединение их происходит посредством пескоуловителей. Для этого используются трубы диаметром 100-160 мм или вертикальные патрубки на дне лотка.

Все стыки, как и в случае пластиковых лотков, тоже тщательно герметизируются. Для этого подбирается такой состав, который подходит под нагрузку, для которой рассчитана водоотводная система. Если класс ее небольшой, стыки могут заделываться цементными растворами или эластичными уплотняющими смесями из синтетических компонентов или жидкого стекла. Если же класс максимальный, стыки заделываются мастиками и герметиками, обеспечивающими полную герметичность.

Устройство дренажной системы

Такие системы, устраиваемые на участке, смогут выполняться с применением различных схем

Но принципиально важно неуклонно направляться ряду серьёзных правил:

  • уклон лотков при монтаже дождевой канализации должен быть примерно 10 мм на погонный метр;
  • чем меньше углов в водоотводе и поворотов – тем лучше;
  • влага не должна стекать в огород: напротив, ее необходимо отводить от него.

В тех случаях, в то время, когда сверхсложный дренаж приходится делать в линии огорода, где растут долгие деревья либо широкие кустарники, то наилучший вариант в данной ситуации – система с разветвлениями. Как она выглядит? Вода вытекает с участка в двух местах, следовательно, выход будет несколько, а два.

Кроме этого довольно часто возможно, что поверхность всего приусадебного участка достаточно неровная, исходя из этого сделать там обычный уклон очень не легко. В этом случае дренажную систему делают по-другому – все уклоны, каковые будут видеться при укладке цементных водоотводов, должны соответствовать на каждой отметке участка высоте, которая там имеется.

Для участков с более-менее ровной поверхностью используется стандартная схема дренажа, известная как линейная. Роют пара каналов, расположенных параллельно по отношению друг к другу, по окончании чего выполняется их соединение в точке, имеющей самый минимальный уклон.

Государственные стандарты

Классы нагрузок водоотводных лотков зарубежных производителей регламентируются международным стандартом EN1433.

Для изделий российского производства устанавливаются технические требования, обозначенные в ГОСТ 32955-2014 — Лотки дорожные водоотводные.

Для выборочного контроля фактической несущей способности водоотводящих лотков используются правила и нормы:

  • ГОСТ 13015-2012 — для бетонных изделий;
  • ГОСТ 25621-83 — для лотков из композитных полимеров;
  • ГОСТ 22472-87 для изделий из стали.

Устройство наружных водоотводящих сетей и сооружений регламентируются требованиями СНиП 2.04.03-85 и СП 32.13330.2018.

Что представляет собой поверхностный водоотвод

Поверхностное водоотведение особенно в сочетании с дренажной системой избавляют улицы, дворы от грязи, луж, предотвращают закисание корневой системы зеленых насаждений. Скрытый декоративными решетками, бетонный водоотводный лоток не бросается в глаза, и «работает» незаметно.

Края лотков усиливаются стальными/чугунными уголками

Линия водоотведения представляет собой вереницу состыкованных друг с другом лотков. Сопутствующими элементами системы являются пескоуловители, водоприемные решетки, вертикальные водосливы, крепеж.

Изготовление методом вибропрессования придает изделию:

  1. Монолитность, усиливающую его гидрофобные свойства и механическую прочность.
  2. Гладкую внутреннюю поверхность, предотвращающую заиливание.

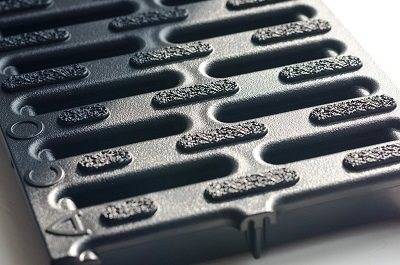

Крышки на лотки производятся из чугуна с графитовыми добавками, медных сплавов, стали катаной/нержавеющей, армированного бетона, полимербетона. Надежная фиксация решетки достигается с помощью запорного механизма/большого веса изделия.

Бетонный желоб во дворе: за и против

Обустройство водоотведения на дорогах, мостах, объектах народного хозяйства выполняется с помощью специальной техники. Возникает вопрос, имеет ли смысл затевать такую тяжелую долгую работу на собственном дворе?

Бетонные арыки придают ландшафту сказочный вид

Достоинства:

  1. Ливневый бетонный лоток устойчив к любому напору воды;
  2. Нечувствителен к перепадам температуры, разного вида нагрузкам;
  3. Материал нейтрален к агрессивной среде;
  4. Долговечность и неприхотливость системы;
  5. Ремонт асфальта/плитки не требует разборки желоба.

Бетонная ливневка незаменима во дворе

Также бетонный лоток имеет неудобства, которые можно назвать характерными:

  1. Предназначен только для линейного водоотвода.
  1. Тяжелые лотки потребуют транспорта для привоза, монтажа системы.
  2. Трудоемкий монтаж.

Стоимость одного лотка колеблется в среднем от 200 до 900 и выше рублей (цены актуальны на весну 2017 года). Цена на бетонный желоб зависит от нескольких параметров:

  1. Размеров лотка;
  2. Наличия вертикального водослива;

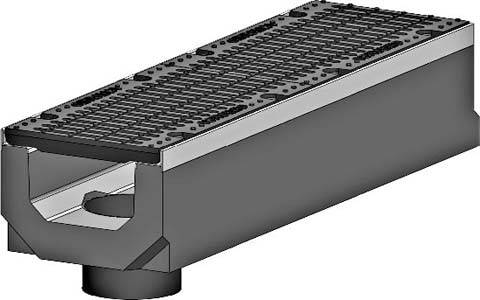

Лоток с вертикальным водосливом

  1. Материала решетки;
  2. Количества перекупщиков.

Область применения

Устройство поверхностного водоотвода является обязательным условием при строительстве жилых домов, производственных и административных зданий, дорожной инфраструктуры.

Желоба применяются для отвода воды от различных объектов:

  • транспортных терминалов и складов;
  • скоростных автострад и городских дорог;
  • площадей и проездов;
  • аэропортов и железнодорожных объектов;
  • пристаней и морских причалов;
  • промышленных площадок и транспортных терминалов;
  • садовых дорожек и парков;
  • подземных паркингов, гаражей и автостоянок;
  • заправок и станций технического обслуживания;
  • открытых террас, бассейнов, эксплуатируемых кровель.

Водоотводные лотки принимают стоки по всей своей длине и отводят их в ливневую канализацию.

Пластиковые водоотводные лотки

Пластиковые лотки производятся из полипропилена и полиэтилена низкого давления. В частном строительстве они приобрели наибольшую популярность. Изделия отличаются по ширине (7-30 см). Для повышения прочностных свойств могут использоваться ребра жесткости. Такие усиленные желоба отлично подходят для обустройства территорий около гаражей, парковок и автосервисов.

Плюсы:

  • цена. Пластиковые лотки стоят дешевле всех аналогов;
  • небольшой вес, который обеспечивает простоту транспортировки и монтажа;
  • устойчивость к заиливанию, так как поверхность лотка абсолютно гладкая;
  • устойчивость к низким и высоким температурам, от -40 до +900С;
  • относительно высокая устойчивость к агрессивным веществам, которые могут попадать в сток

Минусы:

низкая прочность, невысокая устойчивость к механическим нагрузкам, что накладывает ограничения на зону использования.

Для обустройства территории загородного дома такие изделия подойдут отлично, но если речь идет о дороге или территории промышленного назначения, то лучше взять материал понадежнее. Альтернативное решение – усиление пластикового лотка цинковой накладкой. В противном случае при сильном паводке такой желоб может быть деформирован или даже сдвинут с места.

Пластиковый лоток необходимо защищать решеткой, иначе ливневая канализация может забиться стекающим с территории мусором. Решетка должна быть легкой, но в то же время прочной. Идеально подойдут изделия из оцинкованной или нержавеющей стали. Прочность решетки выбирают в зависимости от того, где монтируется водосток, так как около загородного дома и автосервиса нагрузки будут разные.

Допустимая нагрузка

В зависимости от допустимой нагрузки на лоток они делятся на такие группы:

  • А15 – лотки, которые монтируются в местах с невысокими механическими и ливневыми нагрузками. Подходят для придомовой территории в загородном доме, для садовых дорожек, спортивных площадок;
  • В125 – более прочные изделия, подходят для монтажа вдоль дорог, по которым перемещаются легковые авто;
  • С250 выдерживают еще более солидные нагрузки, могут эксплуатироваться в автосервисе и на автомойке;
  • D400 – лотки, которые выдержат нагрузку от автомобиля любой тяжести, потому подходят для монтажа на любых дорогах, а также в промзонах;
  • Е600 используются вблизи промышленных предприятий и складов;
  • F900 – самые мощные лотки, которые необходимы для обустройства аэропортов и военных объектов.

Пластиковые лотки относятся к группе А15-С250, стекловолоконные – А15-Е600, а бетонные и чугунные изделия могут выдерживать максимальные нагрузки.

Что еще учесть при выборе?

Выбирая водоотводные лотки, также учитывайте следующее:

пропускная способность, т.е. объем воды, которую система, включая водоотводные лотки, сможет принять и отвести за единицу времени. Чем больше лоток, тем выше пропускная способность. При подборе стоит учитывать интенсивность осадков в регионе, особенности территории (это придомовой участок, где обычно сухо, или зона перед автомойкой), площадь территории водосбора

Также важно учесть параметры выпусков в ливневую канализацию, чтобы водоотводы не оказались переполненными. Рассчитать пропускную способность лотков можно в специальных программах или, обратившись к специалистам;

габариты лотка рассчитывают по формуле, учитывая объем осадков, площадь участка и коэффициент водоотведения, зависящего от типа покрытия;

в зависимости от особенностей территории приобретаются универсальные (отводят большие объемы воды, часто используются в частном строительстве), износостойкие (справляются с отводом постоянно большого количества воды) или глубокие водоотводные лотки (оптимальны для низинных участков, отличаются повышенной пропускной способностью).

Процесс монтажа

Линейный водоотвод монтируют из водоотводных лотков в такой последовательности:

  • в месте, где запланирована дренажная конструкция, маркируют осевую линию обустраиваемого водоотвода, применяя колышки и бечевку;
  • затем собирают информацию относительно метеорологических наблюдений в данном регионе и на ее основании определяют среднедневное количество стоков. Исходя из этих данных, подбирают пропускную способность желоба;
  • согласно пропускному диаметру подбирают тип и внешние размеры водоотводящей конструкции;
  • зная необходимые размеры и увеличив их на 30-40 сантиметров, определяют требуемый объем траншеи и объем грунта. При этом глубина канавы должна превышать высоту лотков примерно на 10-15 сантиметров, поскольку необходимо, чтобы после завершения работы их края располагались на 5 миллиметров ниже нулевой отметки;
  • потом вырывают траншею, утилизируют выбранный грунт и формируют подсыпку (с ее помощью очерчивают уклон и используют для укрепления дна канавы);
  • дальше в траншею укладывают водоотводные пластиковые лотки с решетками или изделия другого типа, а также пескоуловители. Крайний из уловителей подсоединяют трубой DN100 к основной дренажной системе;
  • в завершении монтажа в свободное пространство между лотками и стеной траншеи заливают бетон, который зафиксирует водоотвод.

Водоотводы из стекловолокна (стеклопластика)

Одно из самых современных решений, которое обладает потрясающим набором преимуществ. Лоток производят на основе полистирола, который армируют стекловолокном. В отличие от обычных пластиковых желобов, которые рассчитаны на незначительную нагрузку, стеклопластиковые аналоги могут эксплуатироваться даже на загруженных дорогах, вблизи предприятий и складов.

Плюсы:

  • универсальность. Лотки могут использоваться практически во всех сферах строительства, в т.ч. и в частном;
  • минимальный вес и простота транспортировки;
  • простота монтажа;
  • долговечность;
  • гладкая поверхность;
  • устойчивость к перепадам температур, заморозке и разморозке;
  • не очень высокая цена.

Минусы:

по прочности все же уступает бетону, потому не может использоваться на площадках, где нагрузки будут максимальными (военные базы, аэродромы и т.д.).

Осушение участка вокруг дома своими руками

Если расстояние менее 1,5 м, то несущая способность грунта снижается — он переувлажняется и насыщается водой. Это влияет на осадку фундамента и делает проблематичным устройство подвала или цокольного этажа.

Для осушения участка по периметру планируемого дома, а лучше по краям всего двора, роют каналы с небольшим уклоном и организуют дренаж. Оптимальная ширина таких каналов — 50-70 см.

Глубина рассчитывается в каждом случае индивидуально, так как она зависит от того, насколько требуется понизить уровень грунтовых вод. Дренаж закладывается следующим образом.

На расстоянии 2-3 м от дома выкапывают канаву глубиной, равной подошве фундамента. На ее дно укладывают слой глины в 15-20 см, придавая ей форму лотка. Наверх аккуратно выкладывают средней величины камни, образуя бортики. Крупные камни располагают сверху, формируя свод. На него кладут гравий или щебень высотой 25-30 см. Все засыпают вынутым при раскопке грунтом. Вода будет просачиваться через почву в лоток и стекать в нужном направлении.

Монтаж водоотводных лотков

Перед тем как приступить к прокладке водоотводного бетонного канала, необходимо в обязательном порядке составить предварительный план будущей конструкции. Проект обязательно должен включать в себя такие моменты:

  • расположение водоотводных каналов и их комплектующих;
  • количество деталей и вспомогательных комплектующих;
  • итоговая смета строительного мероприятия.

Подготовительный этап необходим для расчёта всех нюансов монтажа бетонных водоотводных изделий, их подготовки, и для того, чтобы арендовать необходимую технику.

Рассмотрим поэтапную прокладку бетонных водоотводных желобов:

  1. В первую очередь необходимо вырыть каналы нужного размера. Размер канала должен превышать соответствующий параметр лотка. Это нужно для укрепления почвы в месте размещения конструкции.
  2. На втором этапе производится утрамбовка почвы в траншеях.
  3. Далее, в траншеи необходимо засыпать слой песка, который будет выполнять функцию «подушки».
  4. На песчаную подушку укладывают бетонную прослойку, которая будет выступать в качестве опоры для желобов.
  5. С помощью спецтехники бетонные лотки укладываются в подготовленные траншеи на бетонный слой.
  6. Далее стороны каждого водоотводного ЖБИ лотка укрепляются с помощью жидкого цементного раствора.
  7. На этом этапе выполняется стыковка лотков с помощью пазов. Для увеличения показателей герметичности, стыки обрабатывают специальным герметиком на основе битума или акрила.
  8. Производится монтаж защитных решёток поверх бетонных водосточных лотков.
  9. Готовый водоотводный канал стыкуется с ливневой канализационной коммуникацией.

Конструкция и виды водоотводных лотков

Перед тем, как купить водоотводные лотки, предлагаем ознакомиться с их разновидностями и назначением. Конструктивно типовой лоток представляет собой литой желоб П-образной формы в сечении, у которого открытую грань при монтировании водостока закрывают чугунной решеткой. При этом стандарт EN 1433, действующий на территории Евросоюза, определяет четыре разновидности водоотводящих лотков, описанных ниже.

Лоток сточный

Он изготавливается в виде прямолинейного желоба, в который вода поступает по всей его длине. Исполнение «I» такого водоотвода устанавливают без фундамента, не используя обмуровку, а исполнение «М» — с применением подсыпки и на собственный фундамент.

Лоток щелевой

Изготавливается в виде квадратной балки, у которой имеется сквозное отверстие (обычно круглое) по ее центральной оси и продольная щель вверху. При этом щель, обеспечивающая попадание внутрь такого водоотвода сточных вод, может быть как прерывистой, так и сплошной. Подобного типа лотки могут устанавливаться взамен коробчатых аналогов, снабжаемых решетками.

Лоток бордюрный

Это разновидность щелевого лотка, имеющая выступ в виде буквы «Г» в своей верхней части для прикрытия щели в корпусе желоба.

Металлический водоотводный лоток

Из металла получаются самые прочные изделия. Несмотря на это неоспоримое преимущество, такие желоба на данный момент используются крайне редко. Главная причина – подверженность коррозии. Конечно же, производители наносят защитный слой, но не всегда он спасает от появления ржавчины, так как изделие будет в постоянном контакте с водой. Кроме того, металл – это дорого, да и все у таких желобов будет приличным, что значительно усложнит самостоятельный монтаж.

Металлические лотки могут быть следующих видов:

  • чугунные. Применяются крайне редко, так как отличаются высоким весом. Зато они практически не имеют аналогов по прочности. В частном строительстве такие изделия не применяют, но их можно увидеть на военных базах и прочих военных объектах;
  • стальные лотки (нержавеющие и оцинкованные) немного уступают по прочности чугунным, но при выборе правильного размера и грамотной установке такие желоба служат не хуже. С другой стороны, они намного легче чугунных, а значит, проще в установке. Изделия применяются для обустройства парковых зон и дорог, где передвигаются легковые авто.

При выборе важно обращать внимание на толщину металла, а также на толщину защитного слоя, от чего напрямую зависит прочность и долговечность

Монтаж дорожной ливневой канализации в Москве и Московской области

Справляться с объемом осадков, выпадающих на территории столицы и области, позволяет монтаж ливневой канализации и дренажа на дорожных участках. Пренебрегая их устройством, повышается риск вымывания фундаментов, дорожек и отмосток. В сезон низких температур водостоки с крыш превращаются в лед, который, разбухая, разрушает основания домов.

Качественная ливневка под дорогой помогает избежать дорогостоящих ремонтов канализации и экономит бюджетные средства. Наша компания предлагает услуги по установке дренажа в любом месте Москвы и Подмосковья.

Ливневки для дорог

Инженерную систему мы можем представить в двух вариантах – линейном и точечном. Если рассматривать точечные ливневки дорожные, там применяется минимальное число дождеприемников. Их установку осуществляем под водосточной системой зданий, а потом соединяем их в общую систему отвода. Ключевыми элементами этой ливневки считаются пескоуловители и универсальные решетки, защищающие систему.

Линейная дорожная ливневая канализация сложная по своей конструкции, однако более эффективна по действию. Она предполагает отвод воды от зданий и прилегающей территории. К дождеприемникам подключаются дополнительные каналы, обеспечивающие комплекс водоотводных работ.

Составление проекта и нормативы

Начиная проектирование и устройство водоотвода автомобильных дорог в Москве, мы учитываем регламенты. Они предписывают тип оборудования канализации для определенных трасс. Инженерная сеть, как и весь комплекс в целом, всегда соответствует общим критериям по СНиП.

Когда объект не представляет угрозы функционирования и жизнеобеспечения, допускается частичное несоблюдение некоторых положений. Для остальных объектов требования выполняются неукоснительно.

  • число выпадающих осадков на заданной территории,
  • характеристика почвенного состава,
  • площадь будущего стока (вычислить параметр позволяет расчет площади крыш и остальных поверхностей, не пропускающих воду в почву),
  • близлежащие инженерные коммуникации и планирующееся их строительство.

Обладая этой информацией, наши специалисты вычисляют приблизительный объем воды и начинают устройство дренажа дороги на данном участке.

Обустройство дорожной канализации

  • гидравлические расчеты,
  • трассировка,
  • определение главных системных элементов и узлов.

В процессе трассировки планируется расположение узлов и всех элементов, чтобы потом водный поток мог самостоятельно стекать по короткому и свободному пути. Вся территория делится на бассейны, подключенные к канализации. После сбора нужной информации, дорожный водоотвод автомобильной дороги планируется нашими проектировщиками. Затем бригада приступает к основным действиям по строительству дорожной канализации.

Доверяя обустройство ливневки нам, вы можете быть уверены в качестве и строгом соблюдении сроков договора. Мы грамотно рассчитаем ливневку, подберем сертифицированный материал, используем в работе инновационную технику. Все это позволяет нам давать долгосрочную гарантию и уверять, что среди конкурентов мы – лучшие! К тому же, мы предлагаем доступные цены на услуги и всегда стараемся сделать работу оперативно!

Особенности конструкции

Для сбора поверхностной ливневой и талой воды выпускаются сборные желоба, которые подразделяются на телескопические, прикромочные и дренажные.

  • телескопические лотки обеспечивают отвод воды самотеком со склонов садовых и парковых зон;
  • прикромочные изделия предназначены для удаления стоков с автомобильных дорог, железнодорожных переездов, тротуаров велодорожек;
  • дренажные желоба устанавливаются в подвалах и цокольных этажах, бассейнах и прочих помещениях, где требуется отвод воды.

Производители лотков обычно указывают направление потока воды. Для объединения желобов в единую герметичную систему, изделия оснащаются специальными пазами.

Выпускаются модели лотков, имеющие заводской уклон. Такие изделия применяются на участках, где нет возможности создания искусственных уклонов.

Конструкция водоотводного лотка.

Системы поверхностного водоотвода оснащаются пескоуловителями для сбора попадающего в ливневые системы мелкого мусора и песка, дождеприемниками, для сбора воды с крыш.

Важным элементом поверхностного водоотвода являются дренажные решетки, которые изготавливаются из различных материалов: нержавеющей или оцинкованной стали, композитных материалов и чугуна:

  • полимерные решетки хорошо выглядят и обладают противоскользящими свойствами;
  • оцинкованные изделия легкие и долговечные;
  • решетки из чугуна отличаются высокой прочностью, выдерживают большие нагрузки;
  • изделия из нержавейки имеют презентабельный внешний вид, на них не задерживается грязь.

Решетка с противоскользящим покрытием

Для благоустройства объектов с высокими требованиями к эстетике, выпускаются решетки с щелевыми решетками. Они создают практически невидимый водоотвод, полностью выполняющий свои гидравлические функции.

Такие решетки используют для установки на территориях бизнес-центров, в школьных дворах, на железнодорожных перронах, городских площадях и тротуарах.

Щелевая решетка

Металлический водоотводный лоток

Из металла получаются самые прочные изделия. Несмотря на это неоспоримое преимущество, такие желоба на данный момент используются крайне редко. Главная причина – подверженность коррозии. Конечно же, производители наносят защитный слой, но не всегда он спасает от появления ржавчины, так как изделие будет в постоянном контакте с водой. Кроме того, металл – это дорого, да и все у таких желобов будет приличным, что значительно усложнит самостоятельный монтаж.

Металлические лотки могут быть следующих видов:

  • чугунные. Применяются крайне редко, так как отличаются высоким весом. Зато они практически не имеют аналогов по прочности. В частном строительстве такие изделия не применяют, но их можно увидеть на военных базах и прочих военных объектах;
  • стальные лотки (нержавеющие и оцинкованные) немного уступают по прочности чугунным, но при выборе правильного размера и грамотной установке такие желоба служат не хуже. С другой стороны, они намного легче чугунных, а значит, проще в установке. Изделия применяются для обустройства парковых зон и дорог, где передвигаются легковые авто.

При выборе важно обращать внимание на толщину металла, а также на толщину защитного слоя, от чего напрямую зависит прочность и долговечность

Из чего изготавливаются водоотводные лотки?

Выполняются бетонные водоотводы из различных видов специального материала — фибробетона. К готовому раствору фибробетона в процессе производства добавляют волокна из полипропилена, в результате чего получаются детали из полимербетона. Благодаря добавке полипропилена лотки водоотводные (с примесью полипропиленовых волокон) полимербетонные обретают деформационную устойчивость и стойкость к изгибанию.

В бетонный раствор могут добавляться специальные волокна металлической фибры. Это позволяет увеличить резистентность изделия к истиранию, растяжению, механическим нагрузкам и т. д. Лотки ЖБИ являются очень популярными и используются практически везде.

На сегодняшний день большой популярностью пользуются бетонные лотки, выполненные из цементного материала, маркировка которого не ниже М 500. Помимо цементного материала, используется один из вариантов армирования, перечисленных выше.

Лотки изготавливаются из разных марок бетона и могут иметь разную форму

Изготавливаются такие решётки из разных материалов в зависимости от конкретной ситуации. Они могут быть выполнены из металлического материала или из современных полимерных комбинаций. Монтаж решёток на бетонные детали производится посредством специальных крепёжных винтов. При необходимости решётки можно снимать для проведения очистки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
