Покупка помпы для кондиционера

Основные виды дренажных помп

Дренажные насосы можно разделить на четыре группы, каждая из которых предназначена решать задачу по отводу конденсата для определенных видов кондиционеров:

1. Раздельные помпы имеют небольшой  резервуар для накопления жидкости и оснащены датчиком уровня воды. Конструкция этих помп позволяет устанавливать их, как внутри накопительных поддонов, так и на дренажном патрубке или шланге, но штатным местом для их размещения считается отдельный блок, соединенный с накопительным поддоном гибкой трубкой до 2-х метров длиной. Производительность таких помп составляет 8-60 л/час, чего достаточно большинству бытовых кондиционеров. Высота подъема воды у раздельных помп от 3-х до 14-ти метров, поэтому в экстремальных случаях установки кондиционеров, где требуется большая высота подъема, используют другие типы насосов.
2. Наливные помпы имеют большую мощность. Их производительность начинается с 80 л/час и доходит до 1500 л/час, но высота подъема жидкости в среднем составляет 3-6 метров. Впрочем, эти дренажные помпы для кондиционеров не нуждаются в подъеме воды на большую высоту, поскольку предназначены для обслуживания  внешних блоков полупромышленных и мощных бытовых мультисплит систем. Отвод конденсата у таких кондиционеров производится исключительно в канализационные системы, где больших перепадов высоты нет. Такая помпа имеет большой накопительный резервуар, датчик уровня воды и вряд ли заинтересует индивидуального пользователя.
3. Встраиваемыми помпами обязательно комплектуются канальные и кассетные сплит-системы, а также кондиционеры ведущих производителей. Например, «Daikin» без дренажной помпы – это, как Мерседес без фирменной эмблемы. Производительность таких помп составляет от 5 до 170 л/час, и они полностью обеспечивают сплит систему за исключением случаев экстремальной установки, когда дренажной системе требуется дополнительный насос.
4. Перистальтические помпы применяют, когда требуется поднять жидкость на высоту 10-15 и более метров. Эти помпы отличает более высокая стоимость, что не особенно заметно на моделях производительностью до 10 л/час. Мощные перистальтические насосы по стоимости могут превосходить аналогичные по производительности помпы других видов в 2-3 и более раз.

Установка помпы в кондиционер.

У каждого дренажного насоса для кондиционера есть инструкция по установке, которой нужно неуклонно следовать при монтаже, если вы не уверены, что сможете произвести все работы правильно, лучше вызвать мастера. Стандартной инструкции для подключениянасоса помпы в систему дренажа кондиционеране существует, однако есть несколько правил, которые необходимо соблюдать при монтаже любого из видов дренажных помп, а именно:

1. Накопительная емкость помпы должна устанавливаться строго горизонтально без перекосов.
2. Дренажная система должна быть изготовлена из труб подходящего диаметра.
3. Труба дренажного трубопровода кондиционеране должна иметь перегибов и петель.
4. Горизонтальная часть сети должна располагаться под наклоном в сторону движения воды.
5. Все подключения необходимо делать согласно схеме производителя.
6. Элементы, генерирующие тепло должны находиться на некотором расстоянии от стен и потолка для отвода температуры.

Установка дренажного насоса кондиционера является прекрасным вариантом усовершенствования климатической системы и конструирования ее под определенные требования пользователя. Однако не нужно забывать, что для бесперебойной работы насос периодически нужно чистить. Методы технического обслуживания для каждой модели также описаны в инструкции. Обычно чистка насоса не требует особых навыков и знаний и ее может произвести любой пользователь без привлечения специалистов.

Классификация

Существует огромное количество данных установок, они бывают различного вида, функционируют в разных условиях, имеют разные технические характеристики. Давайте рассмотрим самые популярные модели.

Отличаются устройства конструкцией и производительностью. Что касается конструкции, то есть настенные установки, а есть скрытые, например, дренажный насос для кондиционера aspen mini orange.

В соответствии с разными задачами, которые выполняют помпы, их разделяют на четыре типа:

1. Раздельные. Эти устройства имеют резервуар, в котором собирается жидкость, также в них есть датчик уровня накопление воды. Они могут устанавливаться на дренажном патрубке, на шлангах и внутри накопительных поддонов.  Чаще всего монтируются в блоке, соединяющемся с поддоном, в котором накапливается конденсат, или с трубкой, длина которой 2 метра. Что касается производительности данных моделей, то, как правило, она равна 8-60 л/час. Этого хватает многим современным установкам кондиционирования воздуха. Поднимают воду на 3-14 м. Но они не применяются, если есть экстремальные условия установки (например, большой уровень подъема жидкости).
2. Наливные. Данные устройства имеют высокую мощность и производительность (80-1500 л/час). Жидкость поднимается на 3-6 м. Данная помпа не требует подъема на огромную высоту из-за того, что она обслуживает внешние блоки мульти-сплит систем. Влага из такой конструкции транспортируется только лишь в канализационную систему, где нет высотных перепадов. Насос имеет большие накопительные резервуары. Чаще всего продаются без датчика уровня жидкости.
3. Встраиваемые. Они используются в стандартных канальных и кассетных кондиционерах. Имеют среднюю производительность — 5-170 л/час. Не устанавливаются при экстремальных условиях.
4. Перистальтические. Это устройства, которые устанавливаются, если требуется поднять воду на уровень до 10-15 м. Они достаточно дорогие, но обладают низкой производительностью. Всего лишь 10 л/час.

Цена и выбор

Одним из ведущих производителей дренажных помп является компания Aspen Pumps. Компания производит оборудование для кондиционеров с 1992 года и распространяет свою продукцию на рынки 75 стран Европы.

У этого производителя широкий ассортимент дренажных насосов любых видов и моделей:

• Mini Orange
• Mini Aqua Silent+
• Mini Lime
• Hot Water Economy
• Maxi Orange
• Mini-Blanc Deluxe
• Hi Flow 2L

Стоимость продукции данной компании варьируется от 4000 до 6500 рублей.

Высоким качеством производимой продукции отличается компания Sauermann. Все оборудование проходит контроль качества во многих лабораториях.

В основном, компания производит поршневые и центробежные насосы:

• Si-30
• Si-33
• Si-2750

Стоит учитывать, что независимо от производителя, самая высокая стоимость у перистальтических насосов.

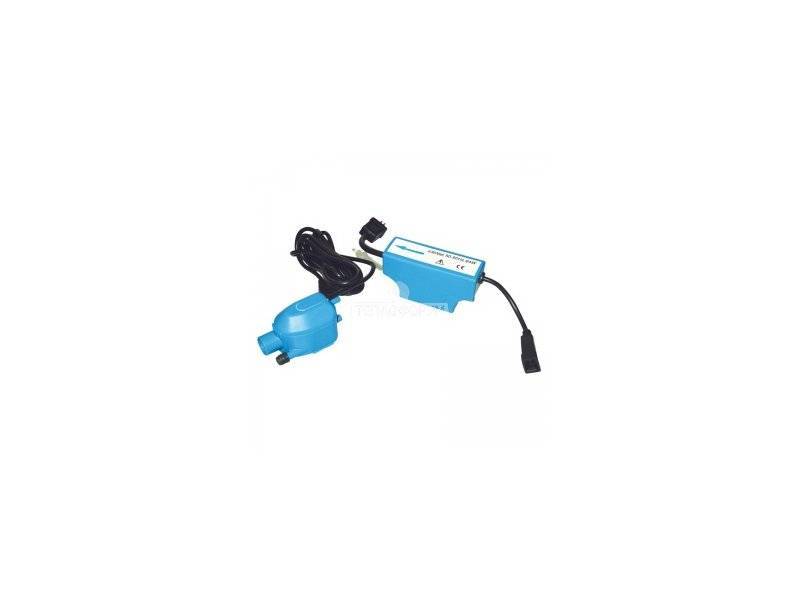

Дренажная помпа Sauermann Si-2750

Среди всех производителей наиболее экологичные устройства производит компания Siccom. Благодаря новейшим разработкам, существует возможность значительно сократить потребление насосом энергии и увеличить энергоэффективность насоса.

Наибольшее распространение получил насос Mini Flowatch. Предназначен для кондиционеров мощностью до 10 кВт. Его стоимость варьируется в пределах 3500-4000 рублей.

Выбирая дренажную помпу следует обращать внимание на множество факторов. Так, много зависит от внутреннего блока фанкойла, конструкции потолка и стен помещения, наличия места для слива конденсата

Также при выборе следует учитывать тип и мощность кондиционера – крайне важно, чтобы производительность помпы превышала его мощность

Установка дренажной помпы для кондиционера

Монтаж напорного оборудования в кондиционер проводится по следующим правилам:

• Устройства без собственного водосборника монтируют в поддон, укладывая словную трассу согласно паспортным данным компрессора – производительности, метражу напора и так далее. При этом нужно понимать, что транспортирование конденсата на 10 метров по горизонтали возможно при хотя бы метровом вертикальном напоре компрессора.
• Устройства с собственным резервуаром соединяют с поддоном с помощью всасывающего шланга и размещают за пределами кондиционера, в удаленном от жилого помещения месте. Отвод жидкости в данном случае возможен как по гравитационному каналу – под наклоном с перепадом не менее 20 миллиметров на каждый погонный метр трубопровода, так и по более сложной траектории, с учетом величины напора насосного оборудования.

При этом нужно понимать, что обслуживание помпы зависит от удобства доступа к ее месторасположению. Разумеется, сам компрессор ломается очень редко, но от засорения фильтров не застрахован никто. Поэтому выносную помпу не стоит размещать в труднодоступном месте – за несъемными панелями, в полости перекрытия и так далее.

Популярные модели дренажных помп

Востребованные модели дренажного оборудования для кондиционеров выпускают как изготовители климатических систем, так и сторонние компании. В итоге к популярным моделям относятся следующие насосы:

• Помпа для кондиционера Aspen – изделие одноименной английской компании, выпускающей в формате серии Silent + Mini Orange бесшумные агрегаты с производительностью до 10 литров в час. При этом напор помп от Aspen доходит до 10 метров. Поэтому такие насосы можно монтировать в достаточно сложные трассы. Средняя стоимость подобных агрегатов 6-7 тысяч рублей.
• Помпа для кондиционера Eckerle EE 400 M– продукт одноименной немецкой фирмы, предназначенный для быстрой откачки конденсата от испарителя действительно мощной климатической системы. Такие помпы укомплектованы полулитровым накопительным баком и могут откачать до 350 литров жидкости в час. Но напор такой помпы не превышает 4 метров. Поэтому с помощью продукции компании Eckerle обслуживают лишь горизонтальные трасы. Стоимость изделия – 5,5-6 тысяч рублей.
• Помпа для кондиционера Sauermann SI60– одноименная французская компания производит целую серию центробежных насосов, окачивающих до 20 литров конденсата в час, при напоре до 10 метров. Причем такое оборудование монтируется под поддон кондиционера, хотя у насосов из этой серии есть и собственный накопительный бак на 0,37 литра. Ведь рабочая камера центробежного агрегата должна быть заполнена жидкостью постоянно – такой насос не работает «на сухую». Средняя стоимость – 8,5-9 тысяч рублей.
• Помпа для кондиционера Maxi Blue – продукт компании Charles Austen Pumps, основанный на насосе перистальтического типа. Поэтому такая помпа может качать конденсат даже «на сухую», поднимая жидкость на высоту до 8 метров. А производительность Maxi Blue равна 14 литров/час. Стоимость изделия – 7-7,5 тысяч рублей.

Как видите:  фирменную помпу с хорошей производительностью можно приобрести всего за 100-120 долларов.

Когда кондиционеру необходим дренажный насос

В комплект поставки климатического оборудования класса премиум, а также крупных канальных или кассетных блоков, изначально входит помпа для автоматического дренажа кондиционера. Она имеет большой рабочий ресурс, не требует специального технического обслуживания и почти никогда не нуждается в ремонте. В процессе эксплуатации она остается практически незаметной, поскольку не издает ощутимых звуков.

Производители недорогих сплит-систем в целях минимизации стоимости своей продукции почти никогда не оснащают ее штатными насосами. В большинстве ситуаций, предусматривающих отвод конденсата самотеком, это себя оправдывает. В случае установки климатического оборудования в низких точках или при сложной конфигурации трассы вывода сконденсированной жидкости об установке дренажной помпы для приобретенного кондиционера надо позаботиться самостоятельно.

Совет! Если вам требуется система принудительной откачки конденсата, не изобретайте велосипед, а смонтируйте проверенную временем стандартную схему.

Конструкция системы удаления конденсата

Для организации автоматической откачки образующегося конденсата потребуется следующее оборудование:

• поддон, объем которого соответствует скорости накопления влаги при самом интенсивном режиме работы;
• первичный датчик, включающий и выключающий электродвигатель насоса при заданном максимальном и минимальном уровне в емкости;
• помпа, производительность которой с запасом превышает интенсивность поступления конденсата, а создаваемый напор достаточен для преодоления гидравлического сопротивления трубопроводов;
• трасса откачки влаги, представляющая собой обычную трубку подходящего диаметра с крепежными элементами для надежной фиксации ее на строительных конструкциях или в декоративных коробах.

Конструкция системы удаления конденсатаВажно! Поддон и трубки не играют решающей роли в работе системы. Их можно легко изготовить из подручных материалов

Но к выбору насоса надо подойти с предельной ответственностью.

Принцип действия помпы

Практически все известные производители кондиционеров монтируют в свою продукцию дренажные или другие виды насосов. Их технические характеристики после выхода с завода на продажу уже отвечают всем необходимым параметрам и характеристикам, которые нужны для установки в определённых условиях. Дополнительные насосы могут понадобиться только в некоторых случаях, когда условия не позволяют справляться стандартной конфигурации, например, с сильной влажностью воздуха. Тогда дренажные насосы могут сильно помочь.

В более бюджетных моделях дренажные помпы не предусмотрены, поэтому докупать их придётся самостоятельно.

Функция дренажной помпы в быстром и эффективном удалении жидкости. Особо необходимо это в случаях, когда дренажный путь имеет существенную длину при больших перепадах высот, а также для того, чтобы жидкость долго не застаивалась в системе кондиционирования.

Принцип работы не является сложным и может отличаться в зависимости от типа и конкретной модели.

Классическое устройство имеет такие комплектующие:

• помпа;
• трубка для отвода жидкости;
• ёмкость;
• поплавки, которые фиксирует запредельный уровень воды и, соответственно, реагирует включением помпы.

По мере наполнения ёмкости водой поплавок поднимается и фиксирует уровень. Тогда прибор и включается, после чего вода начинает откачиваться. Устройство выключается в тот момент, когда получает повторный сигнал от датчика о минимальном уровне жидкости в системе.

Иногда для этих целей устанавливают другой тип датчиков, а именно теплочувствительные. Они реагируют на влагу и включают прибор так же, как и чувствуют высыхание воды в ёмкости и дают сигнал на прекращение работы.

Как выбрать?

При выборе рекомендуется обращать внимание на следующие факторы:

• устройство внутреннего модуля климатической техники;
• тип, мощность сплит-системы (производительность прибора должна превышать мощность системы кондиционирования);
• конструктивные особенности стен и потолка;
• наличие места для вывода жидкости;
• уровень шума оборудования;
• обеспечение свободного доступа к установленным элементам.

Производители стремятся улучшать качество производимой продукции, расширять ассортимент, совершенствовать модификации. Зная особенности климатической техники, можно подобрать оптимальный вариант устройство отведения лишней жидкости.

Установка прибора отведения конденсата внутри климатического оборудования необходима для обеспечения качественной бесперебойной работы системы кондиционирования. Скапливание, недостаточный отток жидкости может привести к застаиванию, появлению неприятного запаха, переполнению поддона, попаданию за пределы блока кондиционера. Установка данного устройства дает возможность избежать этих и других сопутствующих проблем.

Какой дренаж для кондиционера лучше использовать

Как видим типов шлангов много, у каждого есть свои плюсы и минусы.  Металлопластиковый дренаж и садовый шланг на изгибах могут перегнуться, сузив отверстие для слива конденсата. Тонкостенный мягкий дренаж (а также различные гофры) могут повредиться во время протаскивания через отверстие. Жесткие пластиковые дренажи больше привлекают насекомых. Но гибкий специализированный шланг для кондиционера имеет больше плюсов, чем минусов. Поскольку он не сдавливается на поворотах и имеет жесткую защитную оплетку, которая не перетирается.

В заключении хочу сказать, что рассмотренные недостатки шлангов возможно избежать. И если руки у монтажников растут из плеч, то они любую дренажную трубку кондиционера смогут установить наиболее надежно! Рекомендую к прочтению статью посвященную выбору гидрозатвора для дренажа.

Принцип работы и устройство дренажной помпы

Основные элементы помпы:

• двигатель, преобразующий энергию электрического тока во вращение вала или возвратно-поступательное движение штока;
• рабочий узел в прочном корпусе, отвечающий за всасывание жидкости и нагнетание ее в трассу откачки;
• приемный и выкидной патрубки стандартного диаметра для удобства подключения трубок.

Кроме обеспечения необходимого напора и расхода жидкости к помпе, для дренажа любого кондиционера предъявляются дополнительные требования:

• низкий уровень шума и вибрации;
• компактные размеры, позволяющие скрытый способ установки;
• удобство подключения и демонтажа;
• минимальное техническое обслуживание;
• высокая надежность и долговечность.

Принцип работы дренажного насоса прост. При наборе определенного уровня воды в поддоне срабатывает датчик, подающий сигнал на пуск электродвигателя. Он приводит в движение рабочий орган помпы, который начинает интенсивно перемещать поступающую в приемный патрубок воду в сторону напорного штуцера. В результате устанавливается устойчивый поток жидкости.

Схема работы помпы

Создаваемого давления хватает для преодоления перепада высот и сопротивления трассы трубопроводов. После откачки датчик обнаруживает отсутствие воды и размыкает электрическую цепь. Помпа переходит в режим ожидания.

Для сведения! Производители насосного оборудования выпускают продукцию различной конструкции. Их технические характеристики могут лежать в широком диапазоне. Это надо учитывать при самостоятельном выборе насоса.

Основные виды помп и их характеристики

На специализированном рынке климатического оборудования можно приобрести дренажные насосы для разных кондиционеров нескольких основных типов.

Раздельного типа

Такой насос оснащен собственным небольшим баком для сбора жидкости с уже установленным в нем прибором контроля уровня. Это устройство можно разместить в существующем поддоне кондиционера или на небольшом удалении от него с помощью гибкой трубки. Иногда его встраивают в имеющуюся штатную систему дренирования, которая не справляется со своей задачей.

Помпы этой категории обеспечивают достаточный для большинства сплит-систем расход до 60 л/час и напор 3-14 метров столба жидкости. При увеличенной высоте откачки придется искать оборудование другого типа.

Наливная

Для разветвленных мультисистем с возможностью простого подключения к канализации предназначены наливные помпы. Они оснащаются большим приемным резервуаром и обеспечивают откачку до 1500 л/час собранной жидкости преимущественно по горизонтальным трубопроводам на высоту не более 3-6 метров.

Такой агрегат заинтересует крупные организации, но будет нерентабельным при индивидуальном использовании.

Встраиваемая

Встраиваемый насос является непременным атрибутом всех канальных и кассетных систем. Им комплектуются кондиционеры большинства ведущих фирм, стремящихся к максимальной готовности предлагаемого товара к эффективной работе. Он рассчитан на стандартные условия эксплуатации климатического оборудования, перекачивая до 170 л/час.

Надо знать! При сложной конфигурации и большой длине трубопроводов в помощь такой помпе иногда приходится монтировать дополнительную.

Перистальтическая

Перистальтические насосы нужны там, где небольшое количество жидкости надо откачать на высоту более 10 метров. Их стоимость в 2-3 раза превышает цену аналогичных помп другой конструкции, поэтому приобретают их только в исключительных случаях.

Производительность такого оборудования редко превышает 10 л/час.

Как установить конструкцию?

Перед установкой необходимо убедиться, что помпа имеет нужную производительность. Для этого необходимо рассчитать показатель фактической производительности, который должен быть выше количества выделяемого конденсата. Все данные можно найти в документах к оборудованию. Установить помпы очень просто. Желательно, чтобы это делал квалифицированный мастер. Ф

Касаемо передвижения жидкости по дренажной системе, она может течь без принуждения только при обеспечении определенных условий. Для этого должен быть соблюден постоянный угол наклона всей проложенной трассы. Это самый важный момент при установке внутреннего блока. Если монтаж и ремонт выполняются за один раз, необходимо установить возле внешней стороны стены. Это связано с тем, что конденсат выходит наружу и не каждому хочется видеть довольно габаритную конструкцию на стенах помещения. Когда монтаж делается не в один этап, а в несколько, дренаж можно скрыть в стене при нужном наклоне. Это актуально в том случае, когда отсутствуют преграды в виде дверных проемов и других элементов помещения. Не всегда удается обеспечить нужный наклон, поэтому используются помпы. Они позволяют обеспечить правильное выведение конденсата. Подробный процесс установки описан в инструкции. Каждый производитель вносит свои коррективы в строение конструкции, поэтому и используются определенные принципы установки. К основным действиям можно отнести:

• каждый тип помпы дожжен монтироваться горизонтально;
• проложенные трубы не должны иметь отверстий, чтобы исключить протечку воздуха;
• необходимо использовать трубы правильного диаметра;
• часть трассы должна быть установлена горизонтально, соблюдается наклон в сторону вытекания жидкости;
• чтобы исключить перегревание системы, необходимо установить теплоотводящие элементы.

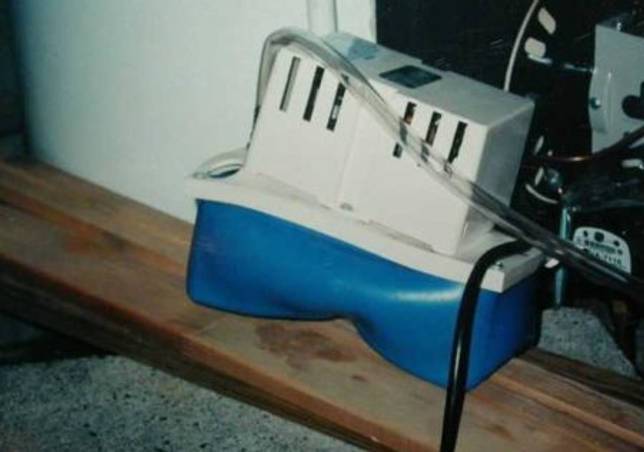

Установленная помпа для кондиционера

Недостатки устройства

У помпы есть некоторые недостатки, которые проявляются в виде существенных проблем.

• Каждая конструкция имеет электропривод, обеспечивающий работу насоса. В некоторых моделях он может вызвать шум, который приемлем не для каждого.
• При установке дренажной системы необходим свободный доступ. В ней собирается вода с теплообменника и пыль, что способствует размножению бактерий. Это может стать причиной поломки системы, так как происходит засорение дренажного патрубка.

Часто применяют помпу наливного типа, которая позволяет избежать штробления стен и установление технического люка. А также устанавливаемый насос может быть проточного типа, спрятанный в декоративной коробке, в которую прокладываются трубы для выведения жидкости. Установка дренажной помпы для кондиционера выполняется разными способами. Однако, есть случаи, когда она не нужна. Это возможно в тех ситуациях, когда правильно расположена тренажная трубка и наклонный угол. Конденсат при таких условиях стекает самостоятельно, и помпа будет не нужна. Достичь таких показателей очень сложно, поэтому системы пользуются повышенным спросом.

Устанавливать конструкцию должен человек, который в этом разбирается, так как должны быть соблюдены определенные условия. Помпа для кондиционера является отличным решением для правильного выведения конденсата и отсутствия проблем в работе кондиционера. Именно поэтому такое устройство является обязательным элементом в составе сплит-системы.

Это интересно: Как отрегулировать терморегулятор (термостат) в холодильнике?

Типы и особенности системы дренажа

Все дренажные насосы можно разделить на несколько типов, и каждая из них предназначается для работы в определенных условиях:

• Помпы раздельного типа – они оснащаются резервуаром небольшого размера, который оснащен датчиком для определения уровня жидкости внутри. Благодаря специальному строению их можно монтировать на дренажных патрубках, на самом дренажном пути, или внутри отсеков для конденсатов. Однако стандартное местом монтажа является отдельный специальный блок, соединяемый с поддонам или гибкой трубкой системы, длинна которой два метра. Производительный показатель у данных помп колеблется в районе от 7 до 60-ти литров жидкости в час. Данного значения достаточно для большей части современных моделей кондиционеров. При соблюдении условий правильного монтажа, они способны нагнетать конденсат на высоту до 15 метров. Однако они не подходят для монтажа в специфических условиях эксплуатации.
• Помпы наливных вариантов – оснащаются вместительными резервуарами, и в них отсутствует датчик, который определяет уровень воды. Они имеют более большую мощность по сравнению с предыдущим типом, так как их значение производительности стартует с отметки 80 литров в час, и может достигать до 1500 литров. Однако тут имеется один минус, они не способны поднимать жидкость на большую высоту, их максимум примерно 7 метров. Данные системы не предназначаются для подъемов жидкости, так как они создавались для обслуживания внешних блочных мультсплит систем, и проходящий через них конденсат поступает непосредственно в канализационную систему.
• Помпы встраиваемого типа – они монтируется во все стандартные кассетные и канальные сплит системы, а также в кондиционеры от знаменитых производителей данной области. Что касается значения производительности то оно начинается с отметки 5 литров в час, а максимальное достигает 165 литров. Предназначаются для монтирования в специфических условиях, кроме тех случаев, когда системе необходим дополнительный вакуумный источник для откачки конденсата.
• Помпы перистальтического типа – созданы для того чтобы поднимать воду на высоту до 15 метров. Производительность данных систем очень мала, она равна 10 литрам в час. Минус заключается в том, что они имеют завышенную стоимость по сравнению со своими аналогами. А системы с большой мощностью будут также стоить дороже чем другие аналоги.
