Технология установки

Подвесные потолки Байкал относятся к конструкциям с открытым профилем, который участвует в дизайне плоскости. Чтоб это было вполне может быть, панели имеют специальную прямоугольную кромку (Board).

Длина подвеса в 60 см дает возможность поместить в потолочном пространстве не только источники света(см.Как установить для подвесных потолков светильники — подробнейшая инструкция) и противопожарные измерители, но и сплит-конструкцию

Разумеется, что рассчитывать размер отступа от базисного основания, следует беря во внимание габаритов устанавливаемого оборудования

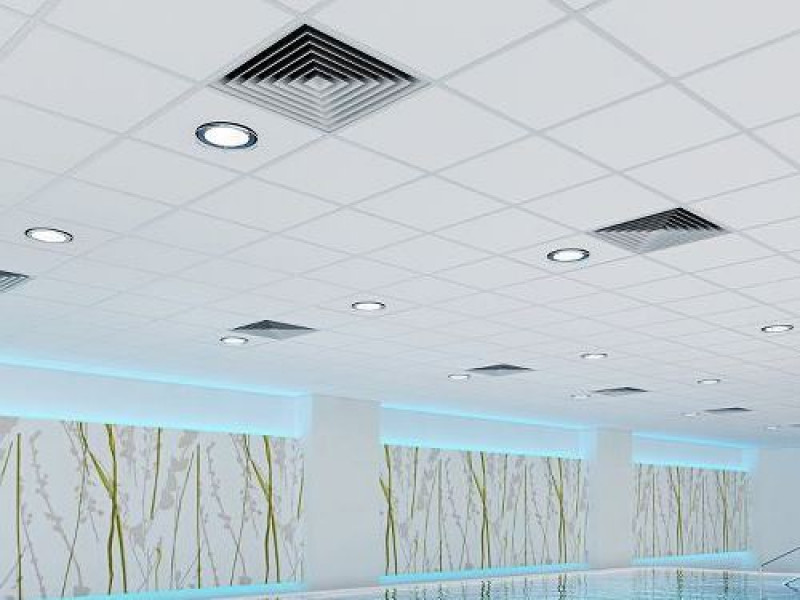

Кондиционер, расположенный в потолочной конструкции

Предусматривать необходимо и его вес, который не обязан быть больше показателя 6,5килограмм на квадрат потолка. Прокладывание коммуникаций и работы по электромонтажу лучше сделать прежде чем устанавливать каркаса, потому что сделать это после будет проблемно. Собственно тогда приступаем к разметке потолка.
Если устанавливать оборудование на поверхность потолка не предполагается, отступ может быть и совсем маленьким. Самое основное, чтоб он позволял спрятать все выступающие участки перекрытия и провода. Отступ следует отметить, отталкиваясь от самой невысокой точки основания, какая устанавливается при помощи уровня для строительных работ.
Линия навесной плоскости отчерчивается сразу по периметру стен. Карандаш и линейка тут не смогут помочь. Намного идеальнее выйдет, если выделить точки на углах, закрутить в них саморезы, и натянуть красящую нить.
Определённо так же наносят на поверхность потолка оси с шажком 60 см, на пересечении которых будут устанавливаться подвесы. В первую очередь необходимо нарисовать главные линии, и уже от них, в направлении к поверхности стен – другие.

Монтажная схема потолочной конструкции Армстронг

Монтаж потолка Байкал начинается с установки L-образного профиля на стены, по линии отступа. Режут его по размерам пилкой по металлу. Чтоб выполнить срез под угол, необходим обыкновенный школьный транспортир, или вот такой столярный инструмент, как стусло. При установке профиль размещается так, чтоб окрашенная полка была обращена вниз.
Дальше делают фиксацию до потолка подвесы, а потом, продолговатые направляющие планки (длиной 3,7м). На всех профилях есть прорези для исполнения торцов, и отверстия, в какие продевается спица с крючком на конце. При исполнении соединения 2-ух профилей, выступ на срезе одной планки, заводится в прорезь иной. Лучше понять, как это изготавливается, вам сможет помочь инструкция от изготовителя, а еще видео.

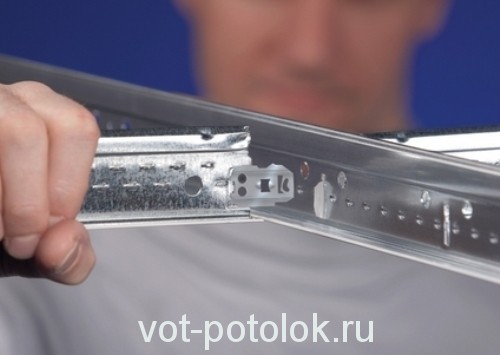

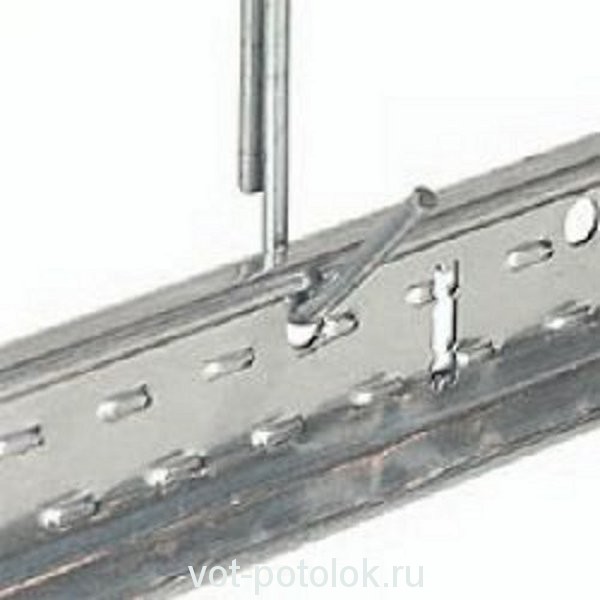

Торцевое соединение каркасных элементов

По этой схеме, устанавливаются каркасы всех моделей кассетных потолков Армстронг. Единственным различием может быть размер ячейки, которая обязана походить размерам панели. Многие виды панелей для модульных потолков выпускаются прямоугольной формы, размером 600*1200 мм. Исходя из этого, в реализации есть и несущий профиль длиной 1,2м.
Монтаж профилей, как, тем не менее, и панелей, ведётся от центра, чтоб те из них, какие нужно будет подрезать, оказались рядом со стенами. Так потолок станет смотреться аккуратно, а срез панели, даже если он не достаточно идеальный, закроется полкой пристенного профиля. После того как произошла установка продольных поясов каркаса, приступают к монтажу коротких, поперечных компонентов.
Несущие планки сразу же цепляют на подвесы, а по завершении сборки, используя уровень поправляют их пространственное положение. Изготавливается это путём сдвигания лепестка подвеса, и подгибания его спицы.

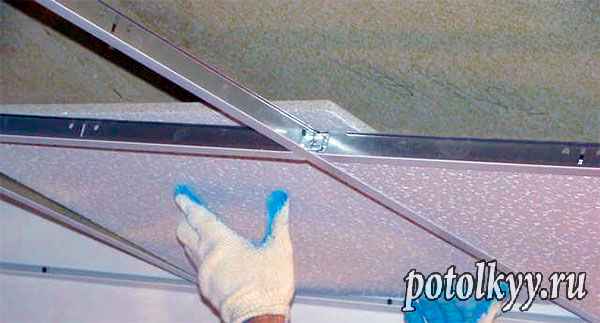

между прочим, ставить панели лучше не сразу по завершении монтажа каркаса, а через пару дней. По прошествии этого времени система может провиснуть под своей тяжестью, и нивелировка понадобится ещё один раз. Потом, остается только положить в ячейки панели и установить источники света.

Технические характеристики потолочных панелей Байкал

В общем и целом это полноценный подвесной потолок эконом класса, недорогой, примерно по 1,4 долл. за одну плиту, и в то же время долговечный. К преимуществам Байкала причисляют белый цвет лицевой поверхности, что обеспечивает светоотражающую способность подвесного потолка на уровне 82-83%.

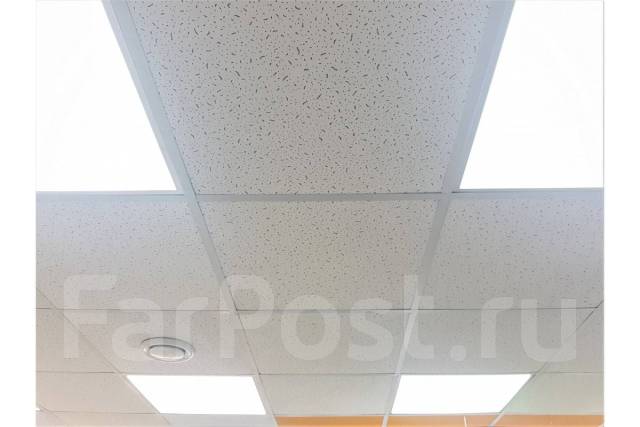

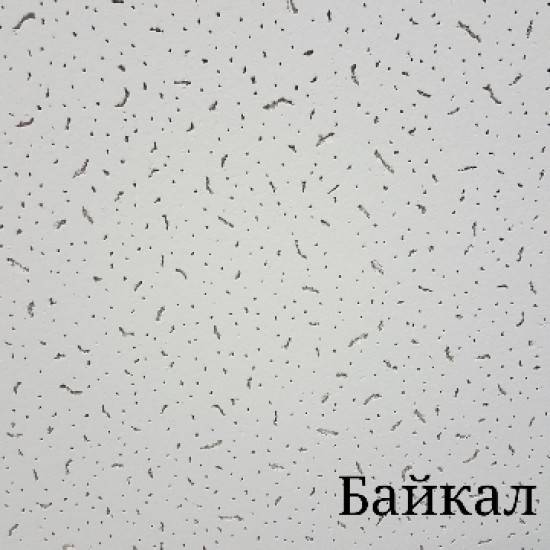

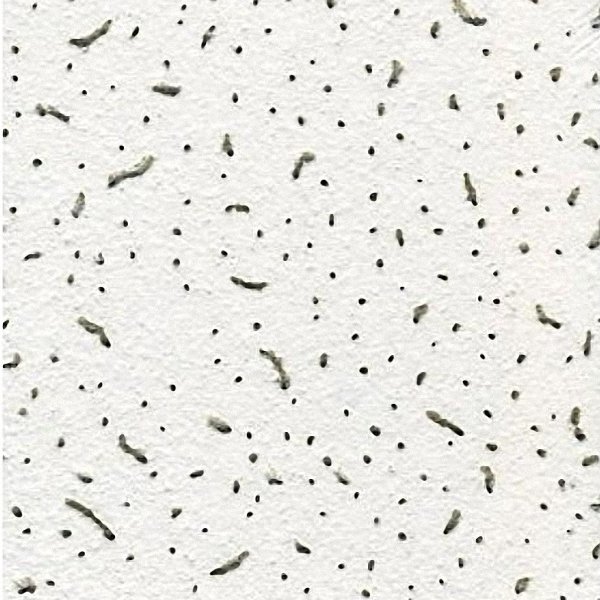

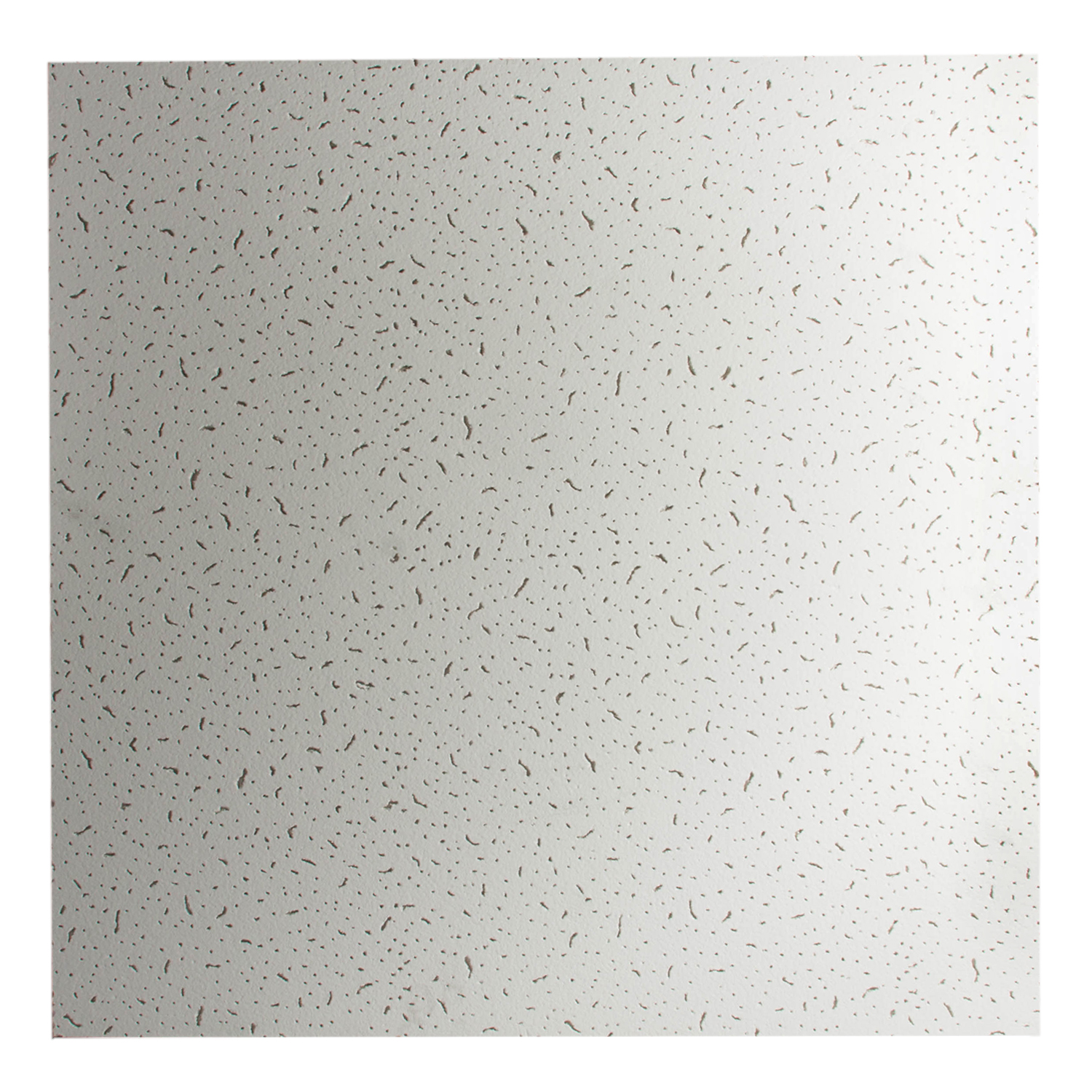

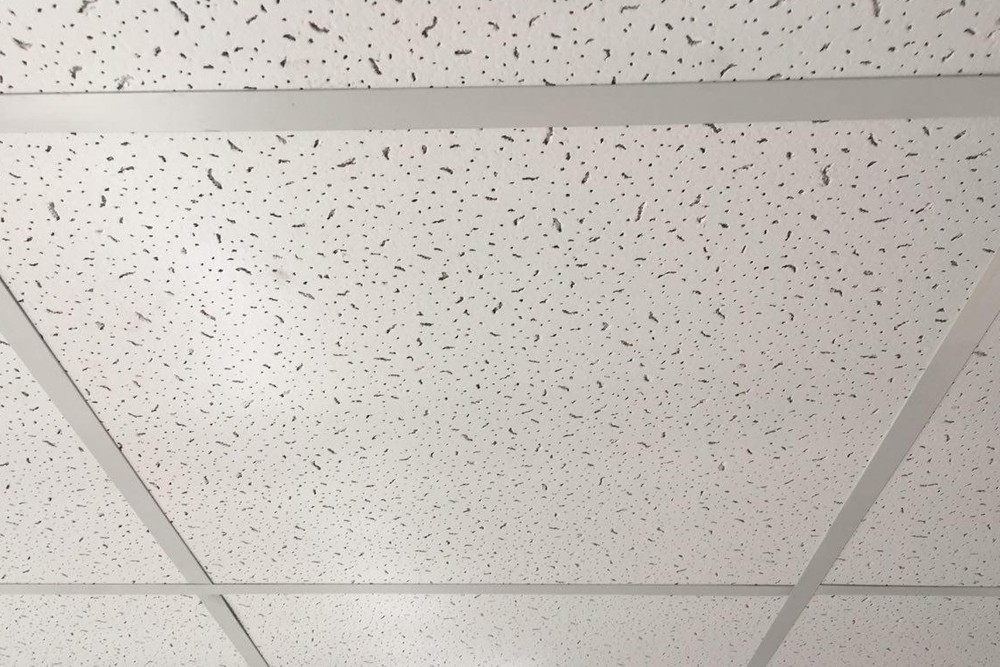

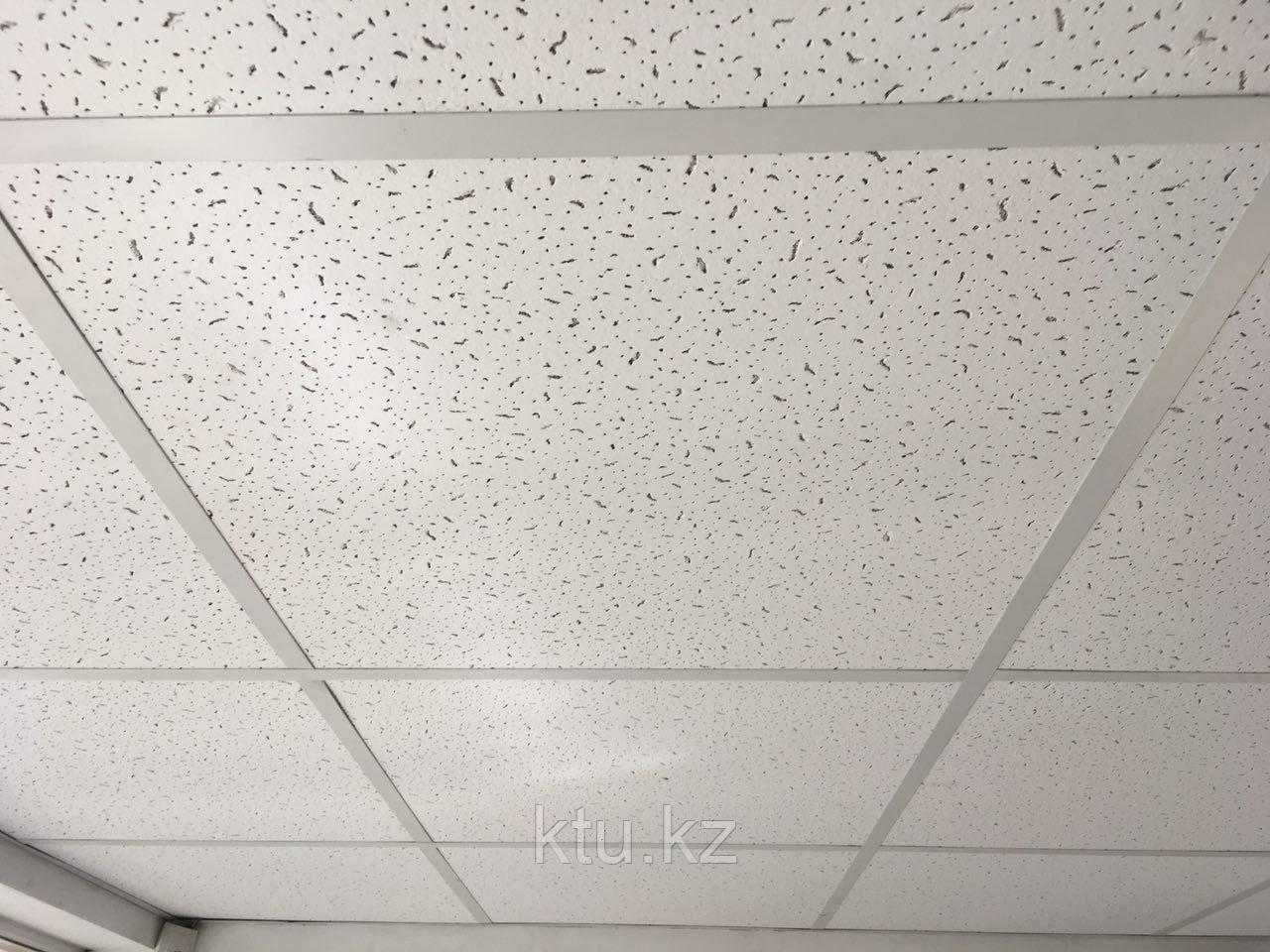

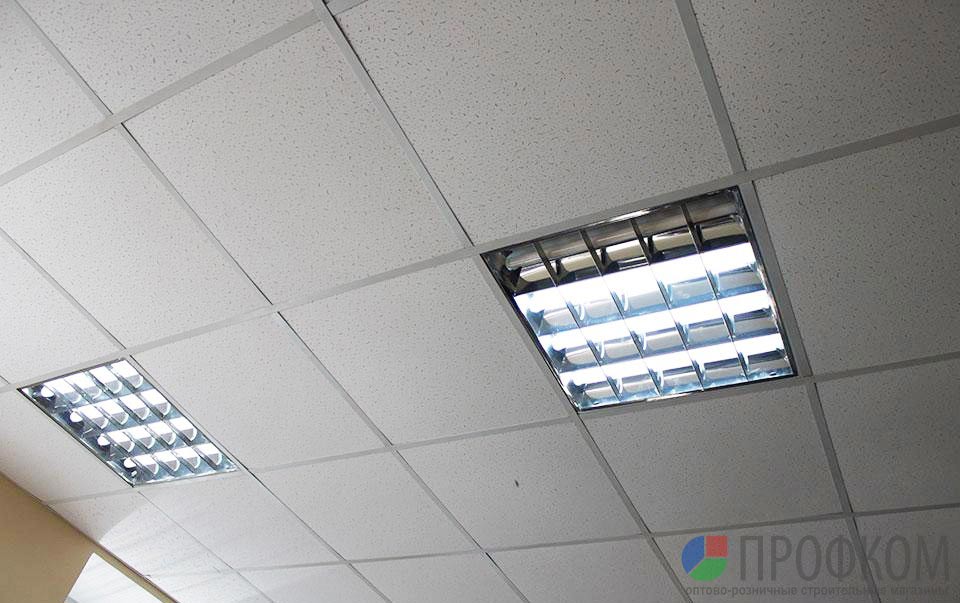

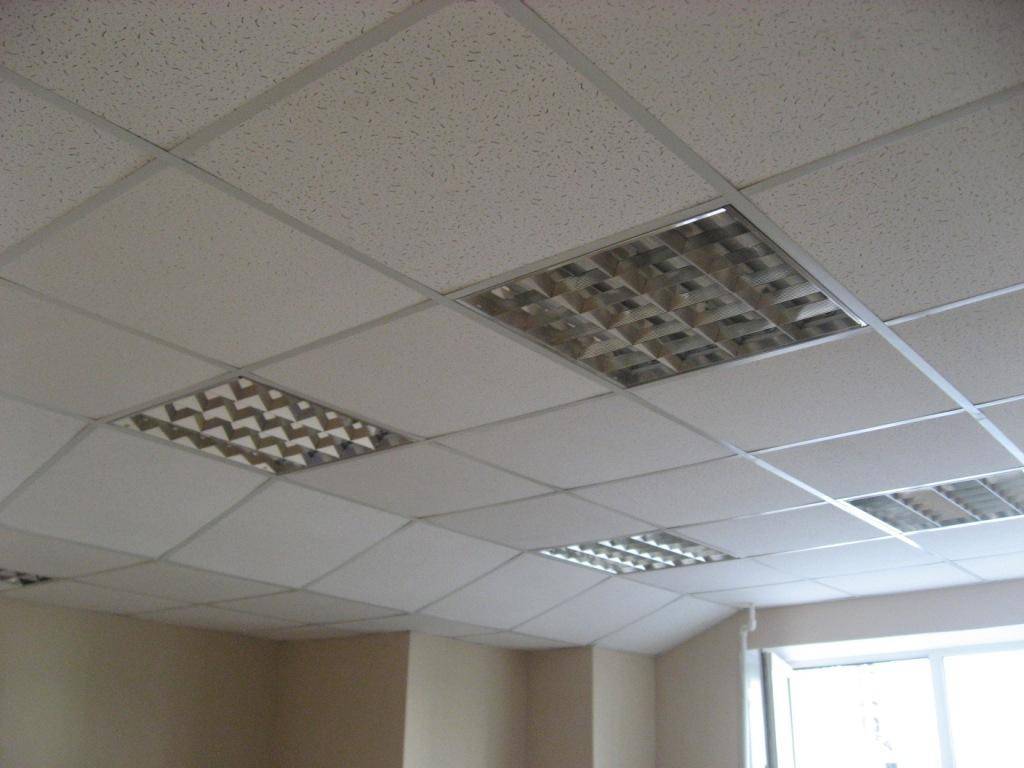

Панель Байкала легко отличить по своеобразной текстуре и перфорации

Более детально разобраться в том, что собой представляет потолочная отделка Байкал, можно, лишь ознакомившись с основными техническими характеристиками:

Размер панели для подвесного потолка 600х600 мм, толщина всего 12 мм. Именно из-за незначительной толщины изделия Байкал не делают в формате 1200х600 мм. Собственной прочности и несущей способности потолка Армстронг не хватает, поэтому стандартный формат ограничен 60 см;
Прессованное волокно, из которого нарезают плиты для потолка, выдерживает увлажнение до 90%. Это означает, что Байкал может устанавливаться на потолки в кухонных и хозяйственных помещениях с естественным уровнем влажности, даже без наличия отопления.

Важно! Прямой контакт с водой Байкал не выдерживает, даже небольшое количество влаги, попавшей на поверхность подвесного потолка, приводит к набуханию материала и в конечном итоге обрыву подвеса. На поверхности декоративной отделки Baikal выполнена перфорация и нанесено защитное антибактериальное покрытие. Благодаря этому можно не опасаться появления эффекта хлопанья в условиях сильных сквозняков, а пропитка защитным реагентом избавляет от развития патогенной микрофлоры

Благодаря этому можно не опасаться появления эффекта хлопанья в условиях сильных сквозняков, а пропитка защитным реагентом избавляет от развития патогенной микрофлоры

На поверхности декоративной отделки Baikal выполнена перфорация и нанесено защитное антибактериальное покрытие. Благодаря этому можно не опасаться появления эффекта хлопанья в условиях сильных сквозняков, а пропитка защитным реагентом избавляет от развития патогенной микрофлоры.

Технические характеристики потолочных плит Оазис

Панели для отделки потолков марки Oasis можно было бы считать копией Байкала. Технические характеристики Оазиса практически идентичны тем, что заявлены в документации на Baikal. Можно добавить, что в обоих случаях:

Цвет панели – белый;
Вес одной секции 60х60 см составляет 2,54 кг;
Кромка плиты обрезана по типу «Борт».

И все же отличия существуют, но они относятся к внешнему виду декоративной отделки. Например, поверхность Байкала покрыта микро бороздами, напоминающими текстуру декоративной штукатурки короед, кроме того, есть точки перфорации, по которым безошибочно можно отличить байкальскую плитку от Оазиса.

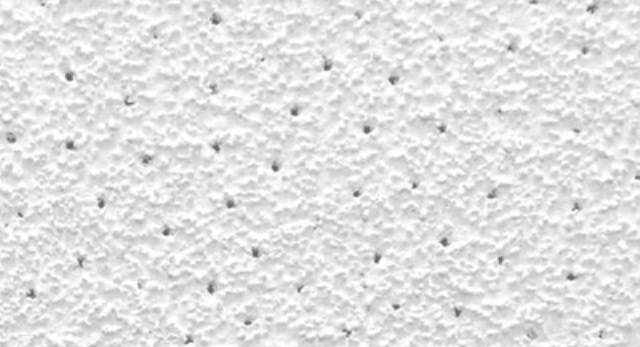

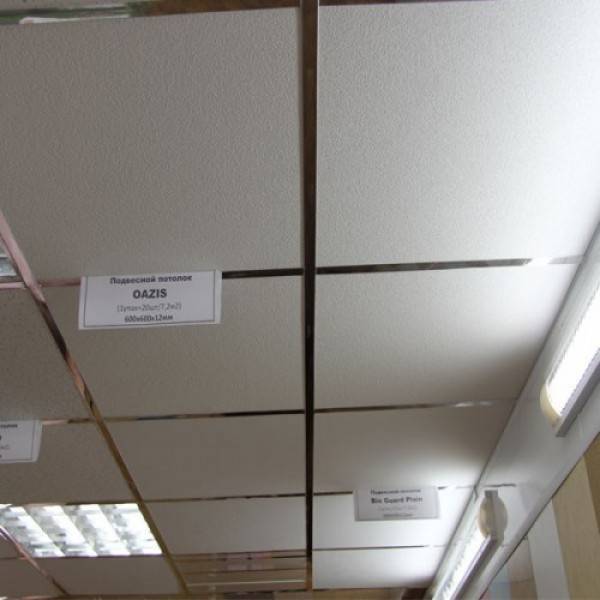

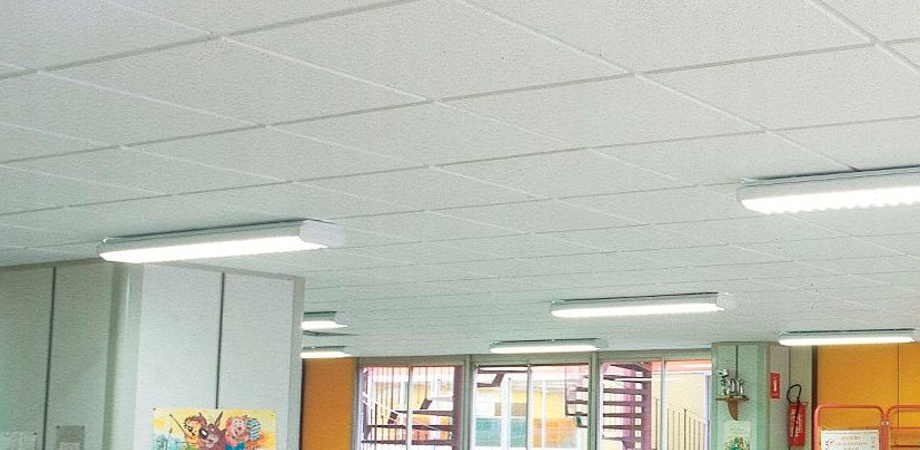

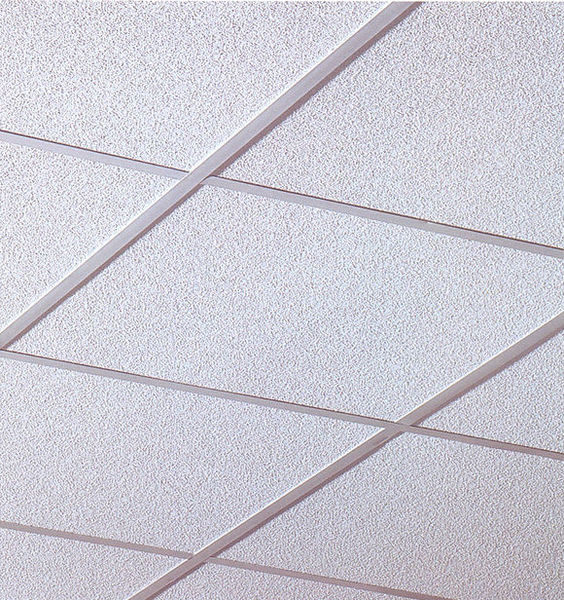

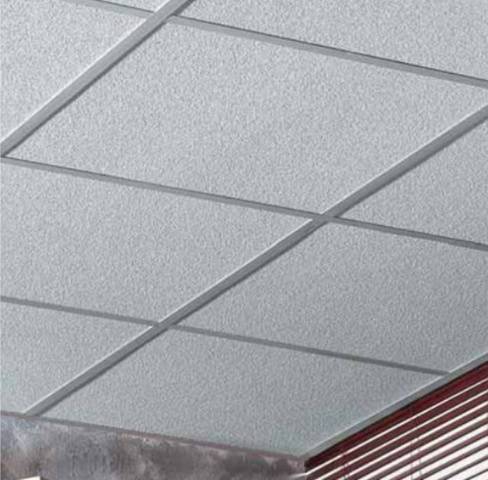

У Оазиса фактура похожа на штукатурный набрызг

Лицевая поверхность последней очень похожа на набрызг декоративной штукатурки, ее еще называют «барашковой». По внешнему виду текстура напоминает мелкие крупинки, плотно напрессованные на ровную поверхность потолка. Кроме того, у Оазиса нет перфорации, ее можно встретить только в модификации потолочной отделки «Оазис Плюс».

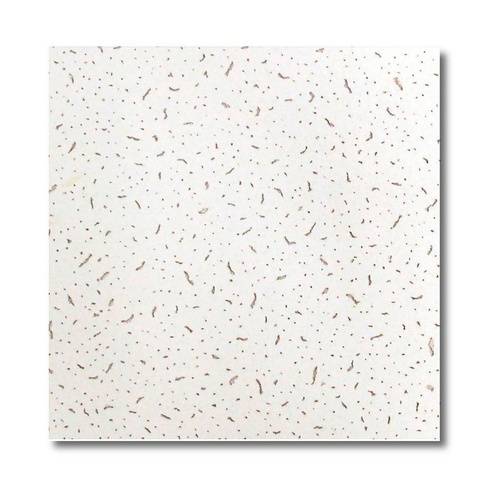

Потолочные панели «Байкал»

«Что же это за «зверь» такой, и почему мы раньше ничего не слышали о подобных сводах?» – спросит недоверчивый читатель.

Отнюдь, очень даже слышали. Потолок «Байкал» — это тот же «Армстронг», который известен на постсоветском пространстве уже давно. Единственное отличие заключается в том, что вместо привычных низкопробных китайских панелей тут используется продукция европейского качества, запатентованная самим разработчиком системы.

Чаще всего покупают только два вида панелей:

Надёжные потолочные панели размером 600×600×12 мм и 600×1200×12 мм, которые полностью соответствуют ГОСТу 30244-94 и могут быть рекомендованы к применению на территории не только Российской Федерации, но и любой другой европейской страны.

Стекловолоконные плиты с улучшенными физико-техническими характеристиками, которые можно использовать и в помещениях высокого влагосодержания. Толщина этих изделий увеличена до 15 мм, тогда как остальные геометрические показатели остались кратными квадрату 600×600 мм.

А ещё производитель позаботился о выпуске подобной продукции с повышенными показателями:

Износостойкости
Ударопрочности
Шумопоглощения

Это позволило использовать подвесной потолок армстронг с плитами типа «Байкал» не только в жилых и офисных помещениях, но и в спортивных комплексах и медицинских учреждениях, а также для облицовки производственных мощностей.

Как и другие кассетные потолки, потолочные панели «Байкал» монтируются на стандартном для армстронга металлокаркасе, в который входят:

Опорные профили длиной 3,6 м
Поперечины длиной 1,2 м
Перемычки длиной 0,6 м
Направляющий уголок

Как видим, никаких новых деталей, а значит, всё та же ячеистая структура, одинаково пригодная как для стекловолоконных изделий, так и для решетчатых панелей типа «Грильято».

В принципе, именно эта универсальность и взаимозаменяемость деталей и есть одно из основных преимуществ подобных конструкций. Вам ничего не стоит выбросить поднадоевший китайский потолок и за пару минут заложить на уже готовый каркас панели от торговой марки «Bajkal». Кстати, если у вас получится как-либо повредить эти изделия, вы без особого труда устраните дефект, просто поменяв одну кассету на другую.

Необходимые инструменты

Дрель электрическая или перфоратор
Сверло по бетону 6 см х 6 мм
Молоток
Болгарка или ножовка по металлу
Ножницы по металлу
Обивочная малярная нить
Линейка и карандаш
Строительный уголок 90 градусов
Гидроуровень или лазерный уровень

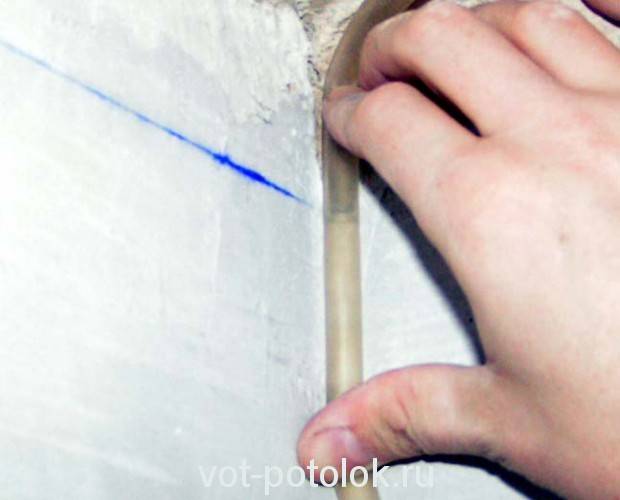

Разметка гидроуровнем

Армстронг потолок: комплектующие элементы

Плиты декоративные потолочные 600 мм х 600 мм х 12 мм
Уголок пристенный (профиль ПУ 19 х 24)
Профиль несущий тип Т 15 х 38 или Т 24 х 38
Профиль поперечный тип Т 15 или Т 24
Подвес (крепление потолка Армстронг)

Первое правило для новичка, решившего установить подвесной потолок Армстронг Байкал это то, что резаные плиты должны располагаться по краям потолка. Так будет соблюдаться симметрия и не испортится внешний вид потолочной системы Армстронг.

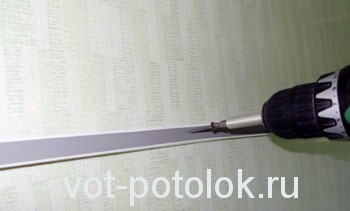

Крепление уголкового профиля

Для вычисления размера крайних плит применяется простая формула:

Ширину комнаты делят на ширину потолочной плиты нацело
К полученному остатку деления прибавляют длину плиты, и результат делят на 2

Количество потолочных плит равно площади потолка. В упаковке 20 плит 600 х 600 общей площадью 7,2 м.кв. Профиль ПУ 19 х 24 (пристенный уголок) равен периметру помещения. Он имеет длину 3 м и полочки 19 мм и 24 мм. Лицевая полка снаружи окрашена белой краской. При расчете его количества используют коэффициент 0,5 на 1 м.кв.

Подвешивание несущего профиля

Чтобы точно рассчитать комплектующие для потолка Армстронг, необходимо нарисовать план размещения плит, подвесов, несущих и поперечных профилей. Для расчета несущих профилей (длина 3,7 м), а так же поперечных профилей (длина 0,6 м) применяют коэффициент 0,84 на метр квадратный потолка.

Разметка стен и потолочного перекрытия

Разметку для крепления уголкового пристенного профиля производят при помощи лазерного или водного уровня.

Установка поперечного профиля

По периметру помещения на стены наносят отметки, которые находятся в одной горизонтальной плоскости. По отметкам, при помощи малярной красящей отбивочной нити выполняют разметку стен. На потолочное перекрытие наносят оси несущих профилей. По линиям отмечают точки крепления на потолки универсальных подвесов с шагом 1 — 1,2 м.

Монтаж подвесной системы

По отмеченной линии с шагом 40-45 см ударной дрелью или перфоратором делают отверстия. Выполняют это сверлом по бетону диаметром 6 мм и на глубину 6 см. В отверстия забивают пластиковые дюбеля. Пристенный уголок крепят к стене по линии саморезами по металлу в дюбель.

Несущий профиль подвешивается к существующему потолку на металлические подвесы. Подвес имеет строение, которое позволяет регулировать его длину (две спицы соединенные плоской пружиной).

На одной из спиц имеется петля, через которую подвес крепится к потолку посредством дюбеля и самореза. Вторая спица имеет крючок для закрепления несущего профиля. По первой оси с шагом 1 м к потолку крепятся подвесы.

На старый потолок через подвесы монтируется несущий профиль. Он имеет длину 3,7 м и перфорации (отверстия) для крепления подвесов, поперечных профилей и стыковочных замков на торцах.

Если только пыль…

Если плиты Армстронга скопили на себе только некий шар пыли – проблемы, считай, и нет. Главное – не затевайте влажную уборку! Вашим лучшим другом и помощником будет пылесос.

Для того чтобы очистить стекловолокнистую кассету, её нужно первым делом демонтировать.

Просто осторожно вынуть из ячейки и очень осторожно очистить от пыли, после чего столь же аккуратно поставить на место. Только не снимайте все панели сразу! Вы никогда не угадаете, в какой последовательности они стояли

А это только новые кассеты между собой одинаковые. Те, что уже были в эксплуатации, немного выгорели (притом неравномерно) на солнце и совсем чуть-чуть деформировались под воздействием собственного веса. Но как раз этих «немного» и «чуть-чуть» будет вполне достаточно, чтобы превратить до того симпатичный свод в пятнистую карикатуру. Но это только, если вы вздумаете поменять все элементы местами.

Это только кажется, что можно легко поставить новую кассету. На самом деле она очень сильно будет выделяться на фоне б/у и превратит, казалось бы, чистый потолок в грязный.

Устройство потолка Армстронг

В конструкцию подвесного потолка Армстронг входят квадратные плиты и металлический каркас, который крепят к специальным перекрытиям, используя подвес. Модуль потолка бывает алюминиевый, реечный, растровый, кассетный, сетчатый, пластиковой, деревянный. Потолочные плиты могут быть разного размера, поэтому подобрать подходящий вариант не представляет сложности.

Потолки также имеют разный вес и толщину плит. Перед покупкой следует определить, какой тип конструкции подходит к потолку в доме наилучшим образом. Знание основных характеристик поможет определиться с выбором конструкции.

Потолочные плиты Армстронг бывают разных размеров, а также имеют разный вес и толщину

Характеристики потолка:

Толщина. На выбор толщины плит влияет разновидность ремонтных работ. Система плит может быть выбрана самостоятельно в диапазоне: 8-25 мм.
Вес. Плиты Армстронг имеют маленький вес, потому проблем с закреплением возникнуть не должно. Кончено, на размер влияет материал и выбранная система. Он может варьироваться от 2,7 до 8 кг на квадратный метр.

Производители изготовляют плиты таким образом, чтобы плитку можно было укладывать по кромке разными способами. Плиты могут иметь три вида кромок

Важно выбирать только проверенные, оригинальные и качественные материалы

Характеристики плиток Bajkal

Стандартно плита потолочная Armstrong Байкал производится размером 600x600x12 миллиметров. В ряде случаев кроме обычных изделий ее изготавливают из высокопрочного стекловолокна со связующими компонентами, производимыми из органических смол, такая плитка имеет толщину 40 миллиметров. При этом поверхность окрашивают или облицовывают прочной стеклотканью, в результате она приобретает водоотталкивающие свойства.

Также продукция выпускается производителем в ударопрочном варианте с шумопоглащением. Поэтому ее используют для оформления потолков в спортивных учреждениях и плавательных бассейнах. Кроме потолочных плит покупателям предлагаются стеновые изделия для применения в этих помещениях.

Выпускаемая европейской компанией Армстронг плита потолочная Байкал характеристики имеет соответствующие требованиям российского ГОСТа 30244-94: она отвечает нормативам по горючести согласно стандартам Д1 (дымообразование), Г1 ( слабогорючие материалы), В1 (воспламеняемость). Прочитайте статью: «Потолок армстронг: технические характеристики конструкции».

Качество плиток эконом класса Bajkal от производителя Armstrong выше любых похвал, чего не скажешь о китайских подделках. Продукция предприятий Китая гораздо дешевле, но толщина панелей равна всего 8 миллиметрам, а кроме этого по функционалу она не соответствует европейским стандартам относительно качественных характеристик.

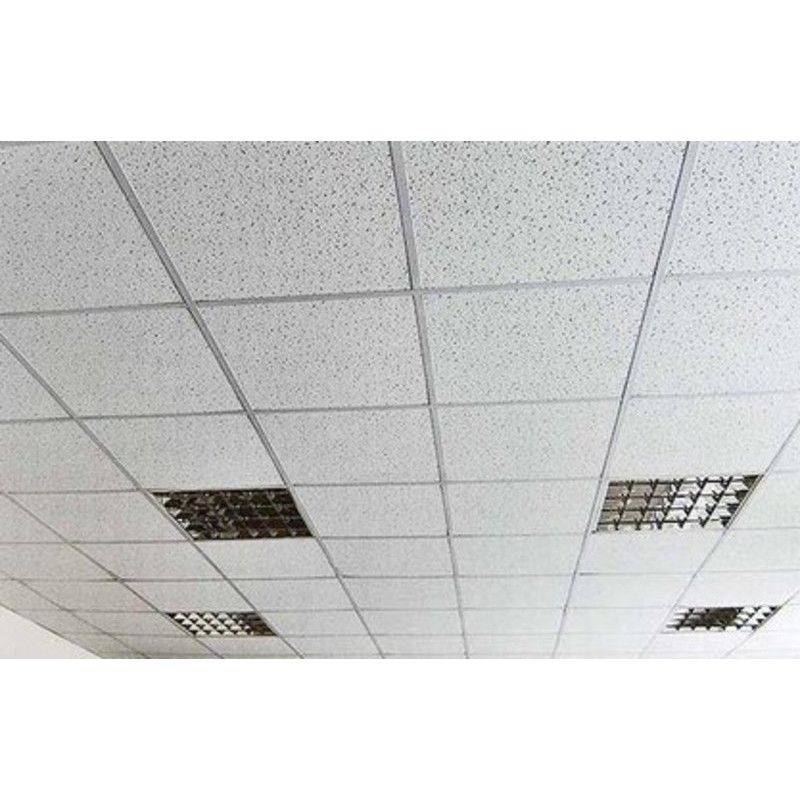

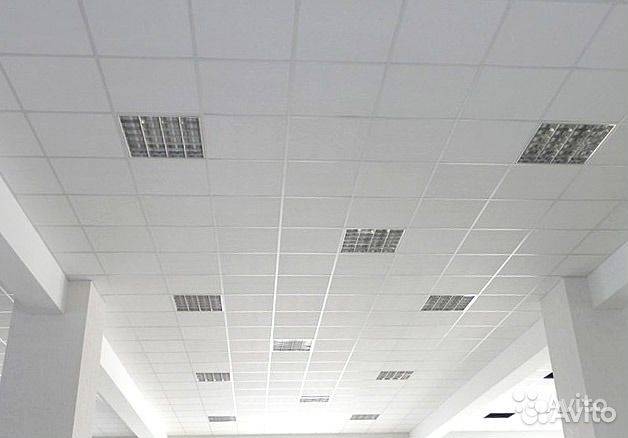

Все изделия концерна по огнестойкости имеют соответствующий сертификат – плита потолочная Байкал не является исключением. Даже когда влажность воздуха достигает девяностоградусной отметки, плиты не станут провисать, но подобных ситуаций желательно избегать, поскольку при данном показателе в 70% плиты-панели начинают деформироваться. В случае соблюдения условий эксплуатации они прослужат около 15 лет. Плитка потолочная Байкал обладает маркировкой CE. Данный знак предоставляет право любой продукции выходить на Европейский рынок. Он означает, что изделие полностью отвечает требованиям, которые предъявляются Европейской Директивой. Как выглядят потолки Армстронг с плитками Байкал можно увидеть на фото. Предлагаемая известным производителем продукция обладает антибактериальными свойствами, а, как известно, они являются одним из определяющих условий использования отделочных материалов для нужд медицинских и детских дошкольных учреждений. Именно поэтому потолочные плиты Армстронг Байкал специалисты рекомендуют устанавливать в больницах, поликлиниках и детсадах. Для применения в таких учреждениях компания выпускает продукцию с финишным покрытием Bioguard – оно не дает возможность вирулентным штаммам образовать колонии и пресекает размножение грибка и плесени. За потолками, на которые нанесено такое покрытие, можно ухаживать с использованием дезинфицирующих средств. Обычные изделия, поверхность которых не покрыта особой стеклотканью, разрешается чистить пылесосом, щеткой и протирать влажной салфеткой. Чего нельзя использовать, так это моющих средств с содержанием абразивных частиц.

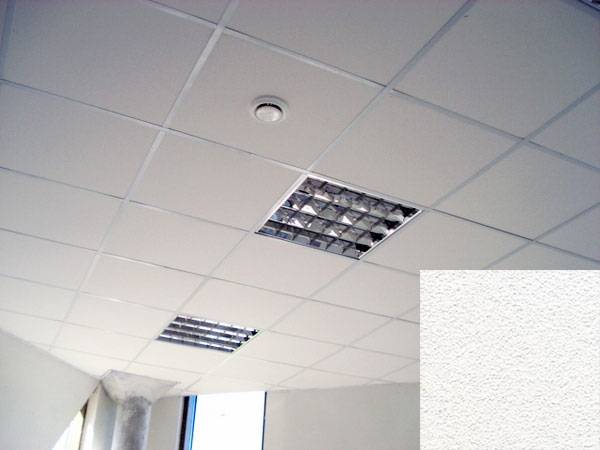

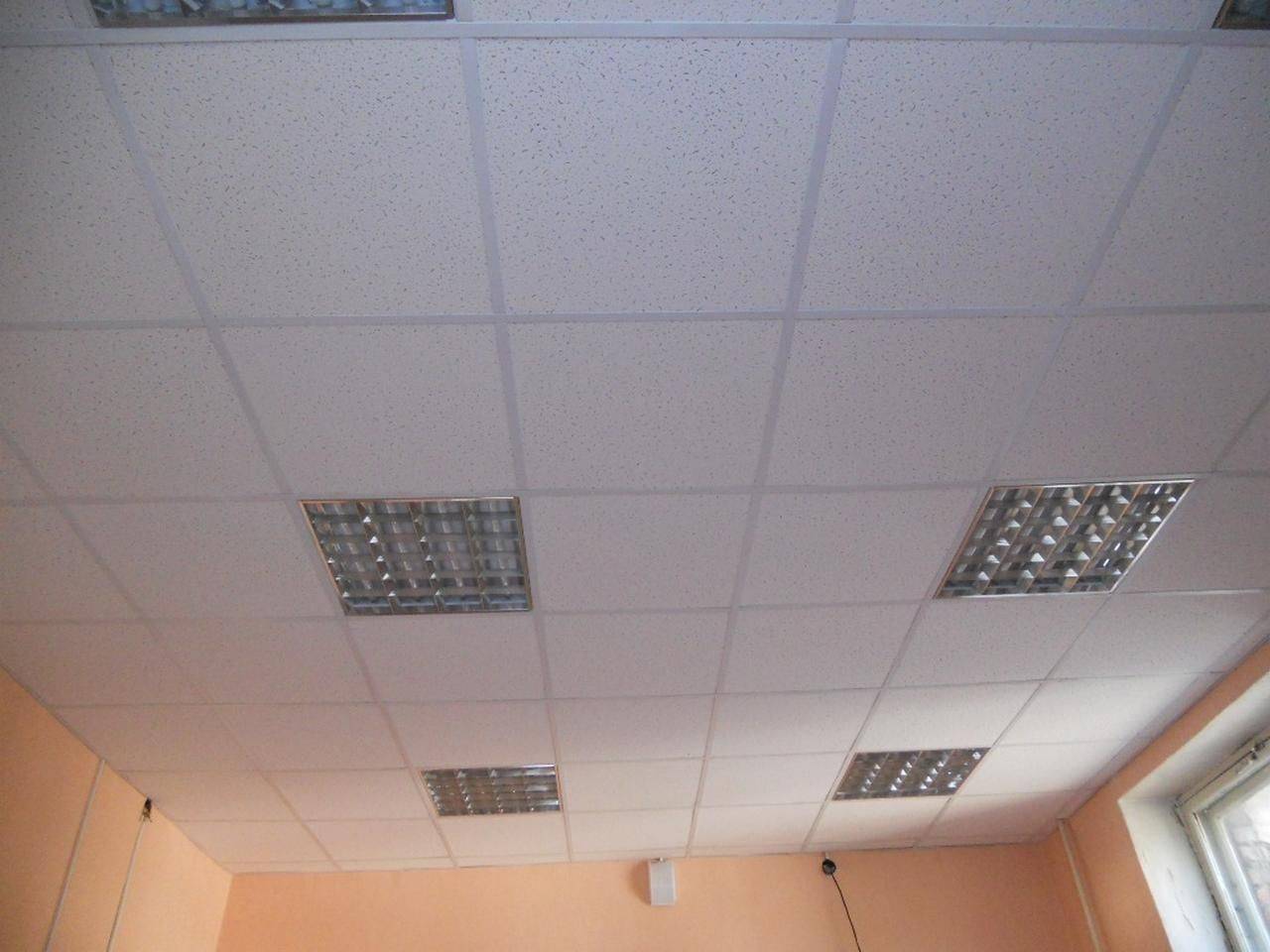

Помещение, где смонтирован потолок типа Армстронг, с установленными в него панелями Байкал, соответствует всем стандартам, принятым в странах Европы, которые, прежде всего, ориентируются на здоровье и безопасность людей, а это свидетельствует о том, что они – это оптимальный вариант использования в повседневной жизни.

На видео показаны основные моменты монтажа таких систем:

Стоимость

Среди широчайшего ассортимента продукции концерна Armstrong каждый покупатель сможет легко выбрать понравившийся вариант. Аналогичная ситуация с ее стоимостью. Предлагаемая плита потолочная Байкал цена на которую может составлять как 60 рублей, так и 150 рублей за одну единицу размером 600×600 миллиметров, станет решением для людей с разным уровнем достатка. Одну из самых дешевых плиток – Gala Star можно купить даже за 30 рублей. «Подвесной потолок байкал: конструкция и монтаж».

Потолочная система Armstrong Basic

Для сборки модульного потолка серии Basic нужен пристенный уголок ПУ 19*24, несущий профиль 24*38, поперечный профиль Т24, подвесы, ну и, естественно, плитка «оазис» 600*600*12 мм.Весь процесс монтажа можно условно разделить на такие этапы:

Подготовительные работы. Сюда входит демонтаж осветительных приборов и старого декоративного покрытия. При неудовлетворительном состоянии штукатурной стяжки – её удаление, при наличии трещин и оголённых стыков между перекрытиями – их заделка.
Разметка линий крепления пристенного уголка, несущего профиля, точек расположения осветительных приборов.
Монтаж элементов каркаса.
Производство электромонтажных работ.
Навешивание декоративных панелей и регулировка горизонтали поверхности.
Установка светильников и другого встраиваемого оборудования.

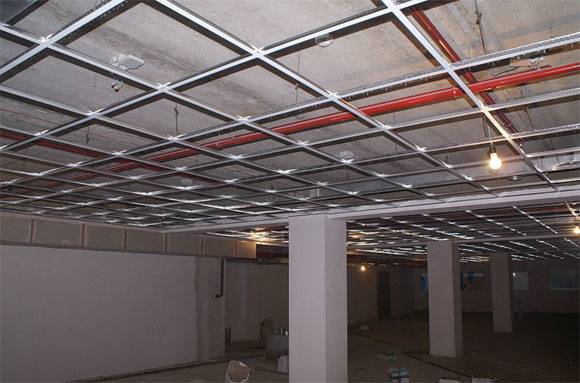

Каркас для кассетного потолка Armstrong

Разновидности

Среди выпускаемых производителем, есть как решения эконом – класса, так и выполненные дизайнерами, довольно дорогостоящие варианты.

Из экономичных, самыми популярными будут «Байкал» и «Оазис», с деталями, изготовленными из минерального волокна. Светоотражение у обоих вариантов равно 80%, а влагостойкость – 70%.

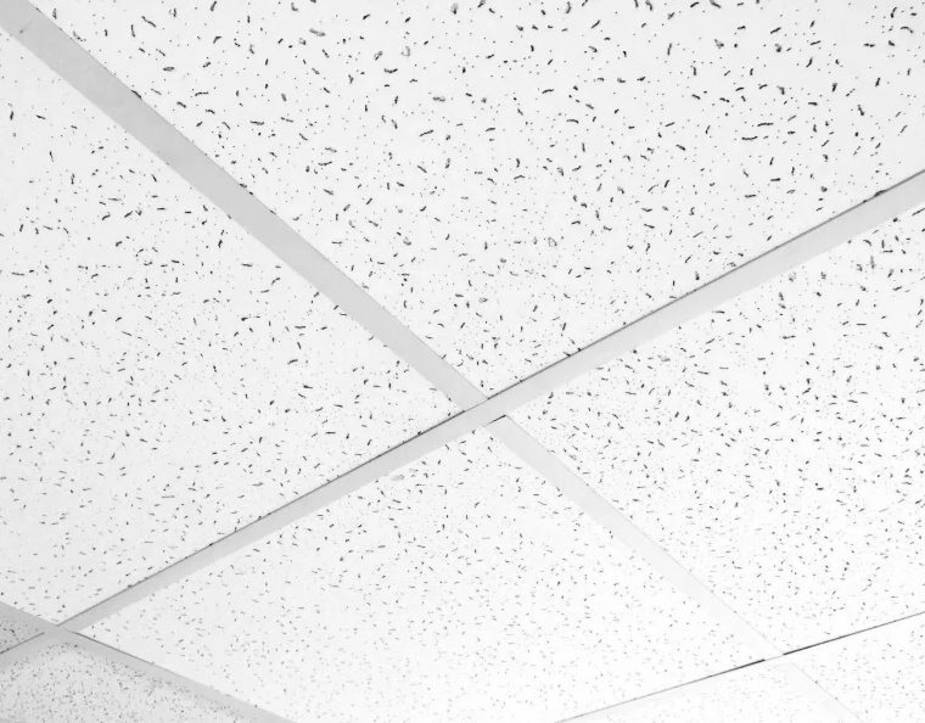

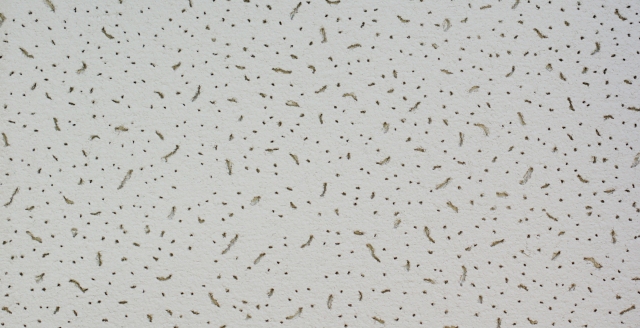

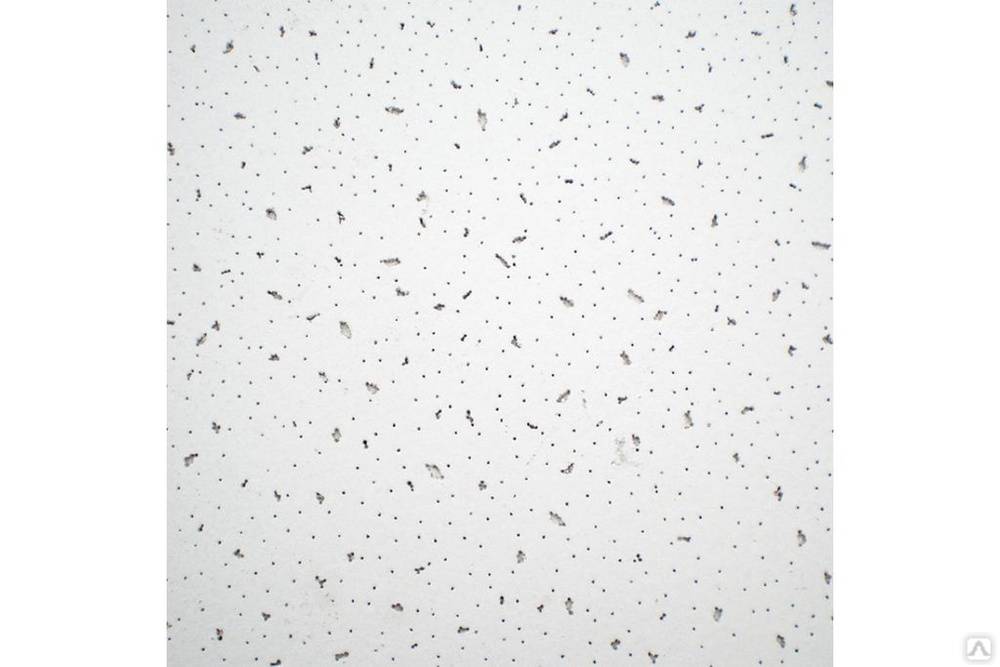

«Байкал»

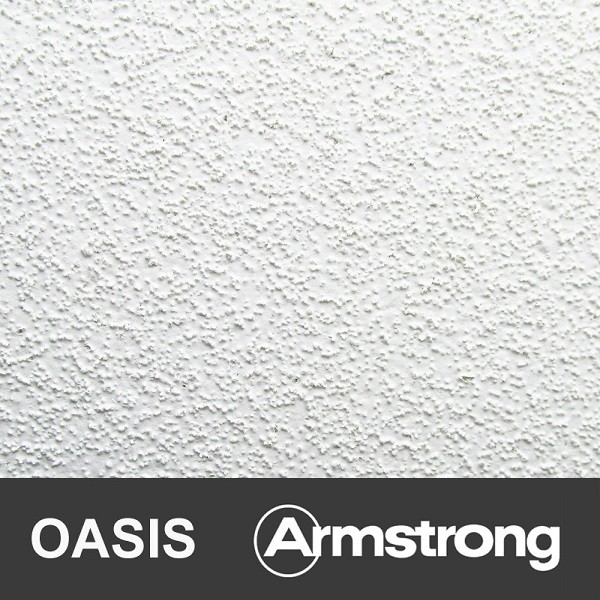

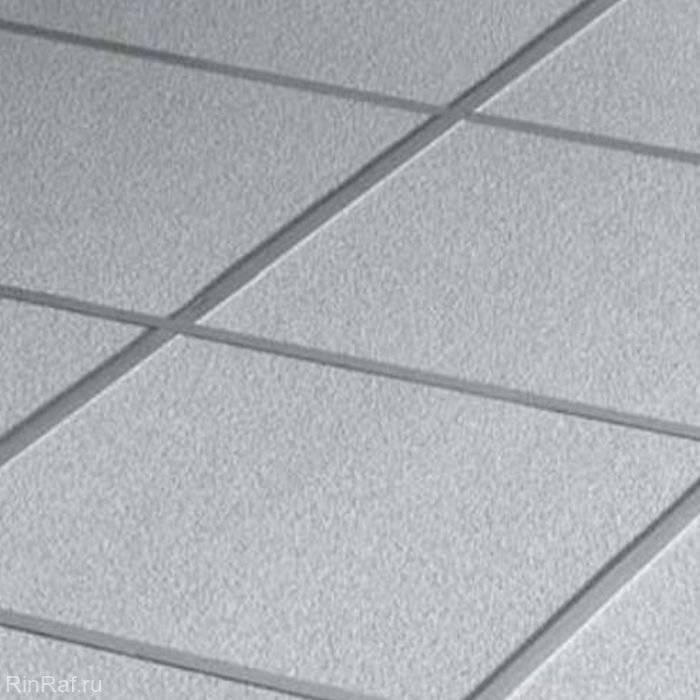

«Оазис»

Оба типа подходят для использования в различных условиях, будь то гостиницы, предприятия общественного питания или офисы.

Дорогостоящие дизайнерские варианты покрытия, будут отличаться составом планок, их фактурой и цветом. Кроме того, возможно изменение формы каркаса и основных элементов несущей конструкции. Это позволит сменить, изначально довольно стандартную конструкцию, до неузнаваемости.

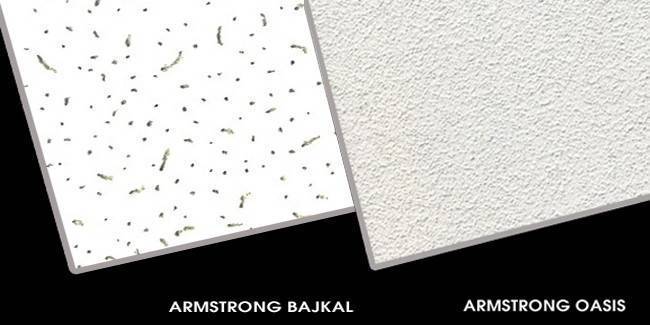

Декоративные потолочные панели тип Аrmstrong: Baikal и Oasis

Для того чтобы понять причины популярности, достаточно взять Байкал или Оазис в руки и тщательно осмотреть панели. По внешнему виду потолочная плита Байкал – Армстронг представляет собой панель квадратной формы с матовой шероховатой поверхностью, испещренной точками перфорации.

Специалист в области подвесных потолков сразу укажет на самое ценное, что есть в декоративной облицовочной плитке:

Небольшой вес, что существенно упрощает нагрузку на подвесную систему потолка;
Волоконная структура. Плита получается легкой и прочной, это значит, что даже при падении с высоты потолка Байкал или Оазис, скорее всего, не будут повреждены.

Важно! Лицевая поверхность декоративных панелей не окрашена, не имееет лакового или пленочного покрытия, а значит, прекрасно поглощает шумы и высокочастотные звуки. Возможно, в декоративном плане Байкал и Оазис уступают более яркому дизайну реечных или кассетных потолков, но в этом есть определенный смысл. Основное предназначение панелей – это защита от огня и неблагоприятного воздействия сильного шума

И лишь потом можно говорить о декоративных качествах материала

Основное предназначение панелей – это защита от огня и неблагоприятного воздействия сильного шума. И лишь потом можно говорить о декоративных качествах материала

Возможно, в декоративном плане Байкал и Оазис уступают более яркому дизайну реечных или кассетных потолков, но в этом есть определенный смысл. Основное предназначение панелей – это защита от огня и неблагоприятного воздействия сильного шума. И лишь потом можно говорить о декоративных качествах материала.

Гигиенические подвесные потолки фирмы Аrmstrong

На плиты для гигиенических потолков нанесено специальное антибактериальное покрытие, которое препятствует размножению вредных микроорганизмов. Такие потолки обладают влагостойкостью. Гигиенические потолки Аrmstrong рекомендуется использовать в таких заведениях:

В медицинских и других лечебных учреждениях, где важно предотвратить рост вредных микроорганизмов.
На предприятиях пищевой сферы. На таких предприятиях должны строго соблюдаться правила гигиены, ведь продукция должна быть безопасной для конечного потребителя

В цехах предприятий пищевой промышленности повышенный уровень загрязненности, поэтому там используются потолки с высок устойчивостью к влаге и жиру.
В детских учреждениях. Так как иммунитет ребенка еще слабый, и организм подвержен вредному воздействию болезнетворных микроорганизмов, потолки, как и другие элементы отделки, должны защищать детей от заражения инфекционными заболеваниями.

Фирма Armstrong выпускает такие типы гигиенических потолков:

Плиты «Bioguard» – защищают от болезнетворных микроорганизмов, противостоят загрязнениям, и легко моются.
Плиты «Mylar» – изготавливаются из полиэфирной пленки, поэтому хорошо отталкивают пыль. Они хорошо поглощают звук, и с их помощью можно изолировать помещение от посторонних шумов. Кроме этого, такие потолки отличаются хорошей влагостойкостью, и поэтому их можно мыть.
Плиты «Parafon Hygien» рекомендуется использовать в детских дошкольных и медицинских учреждениях, так как они отлично защищают не только от вредных микроорганизмов, но и от шума. Данные плиты очень хорошо поглощают звук.

Гигиенический потолок системы Armstrong в медицинском учреждении

Подвес для подвесного потолка Армстронг

Каркас можно установить на нескольких типах подвесных устройств. Основные характеристики приведены в таблице ниже.

Для небольших по размеру потолочных конструкций чаще всего используют проволочный крепеж АП1, состоящий из двух спиц и регулировочной скобы. По точности настройки он уступает моделям с резьбовой регулировкой, но заметно проще в установке и эксплуатации.

Четыре основных вида подвеса

Минимальная высота крепления составляет 15 см, максимальная — 60 см. В отличие от резьбовых шпилек, проволочные модели не закисают, могут легко быть демонтированы и использованы повторно.

Схема крепления на резьбовых шпильках
