Расчет схемы вентиляции бассейна: проектирование, оборудование, вытяжки

Особенности проектирования вентиляции бассейнов в коттеджах

Что может быть лучше собственного бассейна

При проектировании вентиляции бассейна частного дома учитываются следующие особенности:

  • температура воды в бассейне по отечественным нормам +30 – 32 градуса, по евростандартам +28;
  • температура воздуха согласно европейским нормам превышает температуру воды на 2 – 4 градуса, согласно отечественным на 1 – 2 градуса;
  • отток воздуха может преобладать над притоком в 0,5 раза;
  • уровень шума от работающих установок не должен превышать 60 децибел;
  • в бассейне купается, как правило, не больше 2 человек одновременно;
  • использование бассейна эпизодическое, не длительное;
  • широко применяются жалюзи и шторы для водного зеркала.

В качестве оборудования для вентиляции бассейна используются приточно-вытяжные установки, можно раздельные, но всегда автономные от основной системы воздуховодов дома.

При размещении приточных решеток вокруг бассейна создается дискомфорт от перемещения воздушных масс, что понятно, учитывая небольшую площадь помещения.

Многие заказчики требуют сделать незаметную вентиляцию в бассейне, не нарушающую дизайн и архитектуру.

Выбор оборудования и автоматизация ветнляции бассейна

Подбор схемы и аппаратуры для вентиляции бассейна в коттедже основывается на тщательных расчетах. Принимаются в расчет любые факторы, изменяющие скорость испарения:

  • площадь бассейна;
  • температура воды и воздуха в помещении;
  • расчетные показатели влажности;
  • режим посещения;
  • количество посетителей;
  • наличие покрытия воды;
  • объем зала, в котором располагается бассейн.

Для расчетов вентиляции бассейнов требуются также данные о средней влажности и температуре в холодное и теплое время года.

Возможности систем автоматизации:

  • запуск или отключение вентиляции (в определенное время или в зависимости от характеристик воздуха);
  • контроль над влажностью и температурой воздуха;
  • защита оборудования от перепадов в электросети;
  • оповещение о нарушениях в работе аппаратуры;
  • интеграция в систему «умный дом».

Кондиционеры для бассейнов

Красиво украсить бассейн-дело тонкого вкуса

Это воплощение новейших технологий, позволяющих своими руками приобрести оборудование для вентиляции бассейна. Кондиционеры для бассейнов создают требуемый микроклимат, полностью автоматизированы и работают в следующих режимах:

  • Отопление помещения. Встроенный тепловой регистр позволяет прогревать воздух в зале, где располагается бассейн;
  • Осушение воздуха. Процесс проходит в тепловом насосе, где температура воздуха понижается до точки росы и на стенках испарителя осаждаются капли влаги, стекающие в емкость для сбора конденсата. Далее воздух попадает на теплообменник и согревается перед подачей в помещение;
  • Подмес свежего воздуха. Эта функция позволяет кондиционеру полностью заменить схему вентиляции бассейна, подавая в помещение подогретый и отфильтрованный воздух. Прогрев происходит за счет рекуперации тепла из удаляемого воздуха;
  • Летний режим. Если температура атмосферного воздуха превышает температуру в помещении, запускается этот режим;
  • Усиленное осушение. Этот режим включается в схему вентиляции частного бассейна по желанию. Он необходим в местностях с повышенной атмосферной влажностью.

Кондиционер позволяет сделать вентиляцию в бассейне простой в управлении и монтаже. Для загородного дома это идеальный вариант. Но есть и более мощные модели для лечебных или общественных бассейнов. Используемые технологии позволяют минимизировать затраты при эксплуатации. Мощность вентиляторов, также как и работа всех остальных узлов, управляется электронным коммутатором.

Блок кондиционера предохранен от коррозии полимерным материалом и утеплен.

Управление осуществляется пультом, снабженным экраном, а также дополнительным пультом ДУ. На экране отражаются сведения о температуре и влажности помещения. Многие модели оснащены модемами, позволяющими управлять дистанционно.

Подобные системы позволяют очень точно поддерживать микроклимат в помещении, обеспечивая качественную вентиляцию бассейна. Своими руками владелец может выбрать подходящее оборудование.

Особенности проектирования вентиляции

К особенностям проектирования вентиляции бассейнов можно отнести:

  1. Организация вентиляции проводится, как отдельная система, не связанная с другими помещениями, даже соседними служебными.
  2. Начинать составлять проект выбранной вентиляционной схемы надо после полного сметного расчета всего здания. Таким образом можно точно соотнести, выгодна ли в плане строительства имен данная схема вентиляции.
  3. Сэкономить на расходах можно, если учесть, что поверхность воды будет в часы неиспользования закрываться специальным покрытие, что предотвратит испарение.
  4. Утепление стен и потолков проводятся по завышенным нормам СНиП, потому что чем толще теплоизоляция, тем меньше вероятность образования конденсата. Это же самое касается стеклопакетов. В бассейнах устанавливаются трехкамерные пакеты, заполненные аргоном.
  5. Приток воздуха должен располагаться в полу, а сами потоки должны двигаться снизу вверх вдоль стен или остеклительных конструкций. Нельзя чтобы холодный воздух дул на воду или людей.
  6. Вытяжные каналы устанавливаются на стенах под потоком или на самом потолке.
  7. Чтобы не происходит переток воздуха из бассейна в другие соседние помещения, вытяжная часть вентиляции по мощности должна быть больше приточной на 10-15%.

Осушители воздуха

Благодаря особым характеристикам воздуха и воды в том помещении, где располагается плавательный водоем, влага благополучно из чаши испаряется, причем помешать данному процессу не представляется возможным. Оседая на разного рода конструктивных элементах или же просто предметах интерьера, влага неминуемо приводит к их порче. Однако если грамотно спроектировать и обустроить вентиляционную систему, то она будет эффективно отводить все воздушные испарения на улицу.

Другим же недостатком обилия водяных паров в помещении является то, что люди, которые плавают в бассейне, попросту испытывают дискомфорт. Более того, влажный воздух отрицательно воздействует на органы дыхания, а также на психологическое состояние человека в целом. И, наконец, третья причина, по которой вентиляция в данном случае обязательна, заключается в неизбежной порче всего электронного оборудования, находящегося в бассейне. Что характерно, в негодность приходят даже потолочные осветительные приборы, защищенные стеклом.

Чтобы вентиляционная система была более эффективной, ее, как правило, дополнительно оснащают осушителями воздуха. Самих систем вентиляции, к слову, существует много, однако наибольшей популярностью среди них пользуются всего две:

  • с разделением оттока/притока воздуха;
  • приточно-вытяжная (с опцией рекуперации тепла).

Ознакомимся более детально с каждым из упомянутых вариантов.

Как компании обманывают Заказчиков бассейнов?

Часто заказчики присылают мне на проверку проекты других компаний. Я нахожу ошибки, пишу рекомендации и отношусь к этому с пониманием: люди ошиблись, нужно исправить и пойти дальше.

Совсем другое дело, когда получаю проект от крупной организации. В таких проектах нет ошибок. Все выполнено верно, но Заказчика развели на миллионы рублей! Как это получается:

1. Осушитель воздуха

Как только Вы скажите слово «бассейн» – Вам сразу предложат осушители. Это стандартная схема работы. Но Вам нужно понимать:

Осушители используются либо на маленьких зонах отдыха с купелью, либо в крупных коммерческих бассейнах.

В частных бассейнах осушитель используется с зеркалом воды до 14 м2 только для снижения нагрузки на систему вентиляции. Проще говоря, чтобы уменьшить размер вентиляционного оборудования и воздуховодов. В качестве основного оборудования осушитель в бассейне не используется никогда.

Подробнее:  Осушитель не удаляет запахи и не дает свежий воздуха. Для осушения маленького бассейна 15 м2 вам потребуется самый мощный осушитель за 350 000 рублей. Летом и зимой работает на одинаковую мощность, хотя зимой воздух на улице очень сухой. Производители искусственно завышают мощность осушителей на 40%, и в реальности осушитель не справляется с объемами влаги. Более подробно в этой статье.

Осушители не используются в частных бассейнах.

2. Приточно-вытяжные установки с секцией осушения

Такие установки предлагают и монтажные и проектные компании. Стоят такие установки от 800 000 рублей и не используются в частных бассейнах.

Предлагать их могут в 3 случаях:

  • Ваш бассейн с зеркалом воды более 80 м2;
  • Бассейн в зоне влажного климата (например, Сочи);
  • Вас пытаются обмануть.

Других объяснений нет и быть не может. Секция осушения воздуха в бассейне нужна только в том случае, если уличный воздух намного хуже по своим параметрам, чем воздух в бассейне. Например, в Сочи настолько влажный воздух, что его невозможно использовать для проветривания бассейна, поэтому проще установить осушитель.

3. Установки с рекуперацией тепла

Это еще один развод Заказчиков на деньги. Установки с рекуператорами очень дорогие и используются только на коммерческих бассейнах. Рекуператор нужен, чтобы экономить тепловую энергию зимой, но в частных бассейнах его применение экономически не обосновано.

Зимой воздух на улице очень сухой. Для осушения бассейна его нужно в 7 раз меньше, чем летом. Так, например, в бассейне с зеркалом воды 40 м2 зимой нужно примерно 700 м3/ч воздуха.

Такой объем воздуха мизерный, чтобы ради него устанавливать рекуператор. Оборудование никогда не окупит своих вложений еще и потому, что 700 м3/ч требуется для бассейна только в режиме эксплуатации, когда плавают люди. Чтобы уменьшить испарения, частные бассейны закрывают экраном – тентом, поэтому в зимний месяц в помещение подается всего 200 м3/ч.

В итоге, воздух зимой сухой. Его требуется мало. Бассейн большую часть времени закрыт экраном, поэтому установка с рекуператором стоит без дела.

ВыводИнтересы строителей не совпадают с интересами заказчика. Строитель хочет заработать на оборудовании, поэтому предлагает «какое-нибудь» дорогое техническое решение.

Чтобы сравнить стоимость, заказчик идет в другие компании и по итогу общения получает совершенно разные коммерческие предложения и окончательно запутывается в эффективности предложенных систем.

Если Вы получили смету на систему вентиляции бассейна на 1,5 миллиона рублей – есть повод задуматься. Скорее всего, Вас пытаются обмануть.

Если не хотите читать статью, можете посмотреть мое видео на эту тему.

Выясняем воздухообмен по числу жильцов

Приложение «К» СП 60.13330.2012 предписывает производить расчёт вентиляции помещения по простейшей формуле:

Расшифруем обозначения представленной формулы:

  • L – искомая величина притока (вытяжки), м³/ч;
  • m – объем воздушной чистой смеси в расчете на 1 чел., указанный в таблице Приложения «К», м³/ч;
  • N – количество людей, постоянно находящихся в рассматриваемой комнате 2 часа в день и более.

Очередной пример. Резонно предположить, что в той же гостиной одноэтажного дома два члена семьи пребывают длительное время. Учитывая, что проветривание организовано и на каждого жильца приходится свыше 20 квадратов площади, параметр m принимается равным 30 м³/ч. Считаем количество притока: L = 30 х 2 = 60 м³/ч.

Результаты подсчетов лучше сразу нанести на планировку этажа здания

Если количество проживающих в квартире настолько велико, что каждому человеку отведено меньше 20 м² (в среднем), то представленную выше формулу использовать нельзя. Правила указывают: в данном случае площадь гостиной и других комнат следует умножить на 3 м³/ч. Поскольку общая квадратура жилища равна 91.5 м², расчетный объем вентиляционного воздуха составит 91.5 х 3 = 274.5 м³/ч.

В просторных залах с высокими потолками (от 3 м) обновление атмосферы считается двумя способами:

  1. Если в помещении часто пребывает большое число людей, вычисляйте кубатуру подаваемого воздуха по удельному показателю 30 м³/ч на 1 чел.
  2. Когда количество посетителей постоянно меняется, вводится понятие обслуживаемой зоны высотой 2 метра от пола. Определяете объем этого пространства (умножьте площадь на 2) и обеспечиваете требуемую нормами кратность, как описано в предыдущем разделе.

Основные нормы проектирования

Расчетные данные находятся в СНиП 2.08.02-89 «Проектирование бассейнов». Также есть строительные правила СП 31-113-2004 «Бассейны для плавания». Системы, отвечающие за микроклимат внутри плавательного бассейна, а именно вентиляция, отопление, кондиционирование проектируются исходя из нормативных показателей:

  • Температуры воды
  • Температуры воздуха и кратности его обмена на приток и вытяжку
  • Относительной влажности

Температура воды будет значительно отличаться, в зависимости от специфики бассейна:

Вид ваннойТемпература для расчёта, С
Спортивнаяот +24 до +28
Для обучения детейот + до +32
Для охлажденияне больше +12
Специализированные ванны «джакузи»до +39
Ванны с охлажденной водой при баняхдо +15
Ванны для прыжков в водуот +28 до +30

В СНиП не рекомендуется рассчитывать систему вентиляции с температурой больше +35С. Для бассейнов это предельное значение. Всё что выше рассчитывается исходя из норм для бань.

Температура воздуха, кратность его обмена:

Название рабочей части комплексаТемпература воздуха для расчёта, СКратность воздухообмена за 1 час
ПриточнаяВытяжная
Все залы, где располагаются ванны бассейновПринимается на 1-2С выше, чем нормативная температура водыНа значение влияет много факторов. Минимальный порог 80 м3/ч на одного человека в бассейне, 20 м3/ч на одного зрителя во время соревнований
Тренировочные залы+ 18Требуется индивидуальный расчет. Минимальное значение 80 м3/ч на одного посетителя
Душевые+25510
Кабинет массажа+2245
Комната отдыха+2233
Кабинеты для обучения+1832
Комнаты для хлорирования воды+161012

Нормативные значения, указанные выше, предназначены для расчета вентиляционных систем общественных и частных бассейнов. Для второй группы используются не все значения, так как классический пример частного бассейна – это небольшое помещения из одной комнаты.

Проектировщик обращают особое внимание на подвижность воздушных масс. От интенсивности их движения зависит качество перемешивания и удаления старого отработанного воздуха, а также отсутствие сквозняков

В основном зале скорость движение не больше 0,2 м/с. В остальных помещениях до 0,3 м/с. Если есть трибуны, то расчет выполняется дважды, когда они заполнены зрителями и когда зал пустой. Предельное расчетное значение относительной влажности 65% для основного зала и 60% для вспомогательных помещений.

Баланс температур

Схема конденсации влаги

Первоочередной параметр, оказывающий решающее влияние на расчет вентиляционной системы. Он влияет на влажность насыщения. Это количество водяного пара, растворенного в воздухе.

Вода не перестает испаряться. Задача проектировщика снизить интенсивность процесса. От этого зависит общая мощность и стоимость вентсистемы.

Влажность насыщения будет минимальной при разнице температур воздуха и воды 1-2С. Воздух всегда теплее воды. Если наоборот, то испарение и конденсирования влаги ускорится. Потребуются более мощные вентиляционные установки.

Технология устройства вентиляции бассейна: общий обзор

Вентиляция, в первую очередь, необходима для устранения избыточной влажности в помещении бассейна. Ведь постоянно мокры стены лишаются естественной теплостойкости и превращаются в очень удобную площадку, буквально созданную для развития колоний различных представителей микрофлоры.

Поэтому в основе всех технологий вентиляции лежит либо принудительная конденсация влаги из воздуха, либо замена всего объема новой, пока еще не влажной средой.

Вентиляция бассейна

Причем на технологии и способы обустройства вентиляции бассейна влияют следующие параметры помещения:

  • Габариты «испарителя» — водного зеркала бассейна (его площадь).
  • Объемы помещения (общая площадь на высоту).
  • Частота использования бассейна по прямому назначению (в часах за неделю/месяц).

И если помещение небольшое, а сам бассейн – маленький, да и пользуетесь вы им нечасто, то лучше тривиального «подсушивания» технологии просто не существует. Ну а если бассейн очень большой, а помещение – далеко не мелкое и очень популярное (с большим количеством посетителей), то вам, наверняка, понадобится высокопроизводительная климатическая установка. И как промежуточный вариант можно рассматривать обычную приточно-вытяжную систему вентиляции с осушением воздуха и без такового.

Словом, рецептуру вы уже знаете, а теперь давайте присмотримся к составу этих «лекарств».

Система вентиляции с помощью осушителей: простое решение сложной проблемы

Осушитель – это прибор, который конденсирует излишек влаги, содержащийся в воздухе. Причем для эффективной работы сквозь такое устройство нужно прокачать троекратный объем воздушной массы помещения всего за один час.

Система вентиляции с помощью осушителей

Поэтому решение проблемы переувлажнения с помощью осушителей приводит к большим энергетическим затратам, появлению заметного шумового загрязнения и отсутствию притока действительно свежего воздуха.

Хотя у таких систем есть пара действительно сильных качеств – это компактность самого «осушителя» и возможность решить проблему буквально «из коробки». То есть, осушители поставляют в открытую продажу в виде напольных или настенных систем, которые нужно только купить и включить, а после этого – ждать результата.

Да и выбор конкретной модели осушителя очень прост – ее выбирают по производительности прибора, которая предполагает уже упомянутое троекратное «покачивание» всего объема помещения (площадь пола на высоту) за один час.

Системы вентиляции без осушения воздуха в бассейне

Этот вариант предполагает устранение влажного воздуха как такового и замену вытесненной массы новой средой, откачиваемой извне. То есть, перед нами классическая приточно-вытяжная вентиляция.

Система приточно-вытяжной вентиляции без осушения

К сильным сторонам этой схемы можно отнести относительно небольшие энергетические затраты на сам процесс и высокий результат, объясняемый фактическим устранением самого источника проблемы – содержащегося в воздухе водяного пара.

Но для реализации такой схемы вам придется построить настоящую систему вентиляции, транспортирующую влажный воздух за стены здания (вытяжной канал) и закачивающую свежую среду в помещение (приточный канал).

Поэтому, несмотря на возможность обустройства циркуляционной системы, ориентированной на естественную вентиляцию, реализуемую за счет разницы плотности холодного и теплого воздуха, такой вариант потребует довольно значительных энергетических затрат. Они будут  направлены на обогрев приточного воздуха и компенсацию тепловых потерь, обусловленных истечением разогретой воздушной массы сквозь вытяжную систему.

Словом – это далеко не самый лучший вариант.

Многофункциональные вентиляционные установки для бассейна: свежий и сухой воздух

Многофункциональные вентиляционные установки для бассейна

Идея строительства таких систем возникла вследствие нежелания мириться с тепловыми потерями классических вентиляционных установок. Такие системы объединяют результативность «осушителей» с экономичностью циркуляционных установок. Причем забираемый воздух разогревается за счет тепла вытяжного потока (эффект рекуперации).

Да, такая система сложна – поэтому она стоит достаточно дорого. Да, ее невозможно выбрать «своим умом» — нужны инженеры и проектировщики. Да, ее очень долго монтируют, причем монтирую профессионалы, а не слесари-сантехники. Но результат будет просто поразительным – вы решите все свои проблемы за счет просто микроскопических порций энергии, транслируемых на компрессор и осушитель.

Вентиляторы с разграничением входящих и исходящих потоков атмосферы

Устройство закачки воздушных масс

Устройство функционирует раздельным способом, вход и выход воздушного потока осуществляется разными вентиляционными элементами. Раздельное вентилирование очень больших размеров не приспособлено к работе в маленьких комнатах. Проточная вентиляция дифференцировано подает поток воздуха в здание и своевременно удаляет увлажненный воздух.

Устанавливается в момент возведения плавательного бассейна. Приток воздушных масс проводится с помощью оборудования:

  • втягивающее воздух оборудование оснащено клапаном, не впускающим его во время отключения функционирования;
  • очистительный фильтр для поступающего воздуха;
  • обогреватель входящего воздуха;
  • устройство закачки воздушных масс;
  • механизм сохранения температурного фона и количества поступающего воздуха.

Рекуперация при вентиляции бассейна

Рекуператор — выполненный в виде стального короба теплообменник, внутреннее пространство которого формируют каналы, разделенные тонкой листовой сталью. По этим каналам движутся потоки подаваемого в помещение уличного воздуха и отводимого из помещения отработанного воздуха. В результате движения встречных потоков происходит процесс теплообмена. Тепло от отработанного воздуха передается поступающему внутрь воздушному потоку. Рекомендуется использование рекуператоров, пластины которых имеют пластиковое покрытие, которое защищает металл от коррозии.

Применение рекуператора позволяет частично нагревать уличный воздух, который подается в помещение бассейна в холодное время года, за счет тепла отводимого воздуха. Это дает существенную экономию электроэнергии на нагрев воздушных масс. Однако нужно учитывать, что использование такой установки дает оптимальный эффект для бассейнов с площадью водяного зеркала не менее 40 квадратных метров. Это связано с особенностями эксплуатации вентиляционной системы бассейна, которая работает в летнем и зимнем, а также в дневном и ночном режимах.

Летом производится забор теплого и влажного воздуха с улицы, поэтому его дополнительный нагрев не требуется и подача осуществляется в обход рекуператора. Влагосодержание воздуха летом достигает 12,8 г/кг и более, что требует увеличения объема его подачи для поддерживать нормальную относительную влажность в помещении.

Зимой в помещение бассейна нагнетается холодный воздух, который необходимо предварительно нагревать. Его влагосодержание составляет обычно не более 0,39 к/кг, поэтому объем необходимой подачи снижается в несколько раз. Например, для бассейна с площадью водяного зеркала 25 квадратных метров в летний период требуется подача свежего воздуха около 3000 м3/ч. Зимой же это значение снижается в 7,5 раз до 400 м3/ч. Окупаемость рекуператора обеспечивается при прокачивании объема уличного воздуха от 1000 м3/ч. Такой объем подачи зимой необходим для бассейнов с водяной поверхностью не менее 40 м2. При этом срок окупаемости составит не менее 2 лет.

Стоит хорошо подумать и покупать рекуператор для бассейна только с пластифицированными пластинами. Они защитят рекуператор от влаги. А окупаемость рекуператора наступает как минимум через 2 года использования.

Если вы действительно хотите экономить тепло в системе вентиляции, предусмотрите жалюзи для закрытия зеркала воды бассейна в нерабочее время. Так вы сможете снизить влаговыделения бассейна, а значит уменьшить и объем воздуха, и потребление системы вентиляции на 70%.

Особенности проектирования вентиляции бассейнов в коттеджах

Что может быть лучше собственного бассейна

При проектировании вентиляции бассейна частного дома учитываются следующие особенности:

  • температура воды в бассейне по отечественным нормам +30 – 32 градуса, по евростандартам +28;
  • температура воздуха согласно европейским нормам превышает температуру воды на 2 – 4 градуса, согласно отечественным на 1 – 2 градуса;
  • отток воздуха может преобладать над притоком в 0,5 раза;
  • уровень шума от работающих установок не должен превышать 60 децибел;
  • в бассейне купается, как правило, не больше 2 человек одновременно;
  • использование бассейна эпизодическое, не длительное;
  • широко применяются жалюзи и шторы для водного зеркала.

В качестве оборудования для вентиляции бассейна используются приточно-вытяжные установки, можно раздельные, но всегда автономные от основной системы воздуховодов дома.

При размещении приточных решеток вокруг бассейна создается дискомфорт от перемещения воздушных масс, что понятно, учитывая небольшую площадь помещения.

Многие заказчики требуют сделать незаметную вентиляцию в бассейне, не нарушающую дизайн и архитектуру.

Выбор оборудования и автоматизация ветнляции бассейна

Подбор схемы и аппаратуры для вентиляции бассейна в коттедже основывается на тщательных расчетах. Принимаются в расчет любые факторы, изменяющие скорость испарения:

  • площадь бассейна;
  • температура воды и воздуха в помещении;
  • расчетные показатели влажности;
  • режим посещения;
  • количество посетителей;
  • наличие покрытия воды;
  • объем зала, в котором располагается бассейн.

Для расчетов вентиляции бассейнов требуются также данные о средней влажности и температуре в холодное и теплое время года.

Возможности систем автоматизации:

  • запуск или отключение вентиляции (в определенное время или в зависимости от характеристик воздуха);
  • контроль над влажностью и температурой воздуха;
  • защита оборудования от перепадов в электросети;
  • оповещение о нарушениях в работе аппаратуры;
  • интеграция в систему «умный дом».

Кондиционеры для бассейнов

Красиво украсить бассейн-дело тонкого вкуса

Это воплощение новейших технологий, позволяющих своими руками приобрести оборудование для вентиляции бассейна. Кондиционеры для бассейнов создают требуемый микроклимат, полностью автоматизированы и работают в следующих режимах:

  • Отопление помещения. Встроенный тепловой регистр позволяет прогревать воздух в зале, где располагается бассейн;
  • Осушение воздуха. Процесс проходит в тепловом насосе, где температура воздуха понижается до точки росы и на стенках испарителя осаждаются капли влаги, стекающие в емкость для сбора конденсата. Далее воздух попадает на теплообменник и согревается перед подачей в помещение;
  • Подмес свежего воздуха. Эта функция позволяет кондиционеру полностью заменить схему вентиляции бассейна, подавая в помещение подогретый и отфильтрованный воздух. Прогрев происходит за счет рекуперации тепла из удаляемого воздуха;
  • Летний режим. Если температура атмосферного воздуха превышает температуру в помещении, запускается этот режим;
  • Усиленное осушение. Этот режим включается в схему вентиляции частного бассейна по желанию. Он необходим в местностях с повышенной атмосферной влажностью.

Кондиционер позволяет сделать вентиляцию в бассейне простой в управлении и монтаже. Для загородного дома это идеальный вариант. Но есть и более мощные модели для лечебных или общественных бассейнов. Используемые технологии позволяют минимизировать затраты при эксплуатации. Мощность вентиляторов, также как и работа всех остальных узлов, управляется электронным коммутатором.

Блок кондиционера предохранен от коррозии полимерным материалом и утеплен.

Управление осуществляется пультом, снабженным экраном, а также дополнительным пультом ДУ. На экране отражаются сведения о температуре и влажности помещения. Многие модели оснащены модемами, позволяющими управлять дистанционно.

Подобные системы позволяют очень точно поддерживать микроклимат в помещении, обеспечивая качественную вентиляцию бассейна. Своими руками владелец может выбрать подходящее оборудование.

Монтаж вентиляции в бассейне

Монтаж вентиляции бассейна проводится, в основном, по тем же технологиям, что и монтаж обычной вентиляции.

Формальные слова, тем не менее: установку вентиляции в бассейне желательно поручить профессиональной организации, имеющей соответствующую квалификацию и опыт.

Подробно технология монтажа инженерных систем описывается в соответствующих нормативных документах. В частности, СП 73.13330.2012.

Особенности монтажа вентиляции в бассейне:

  • Монтаж вентиляции бассейна выполняется по проекту или по монтажной схеме
  • Воздуховоды круглого сечения, при прочих равных, предпочтительнее, чем прямоугольного.
  • Гибкие воздуховоды применяются только для присоединения элементов вентиляции и оборудования (вентиляторов, решеток и т.п.). Максимальная длина участка с гибким воздуховодом – 1500 мм. Нельзя прокладывать гибкие воздуховоды в скрытом месте без последующего доступа к ним.
  • На вытяжной линии рекомендуется использовать воздуховоды из нержавеющей стали или из пластика.

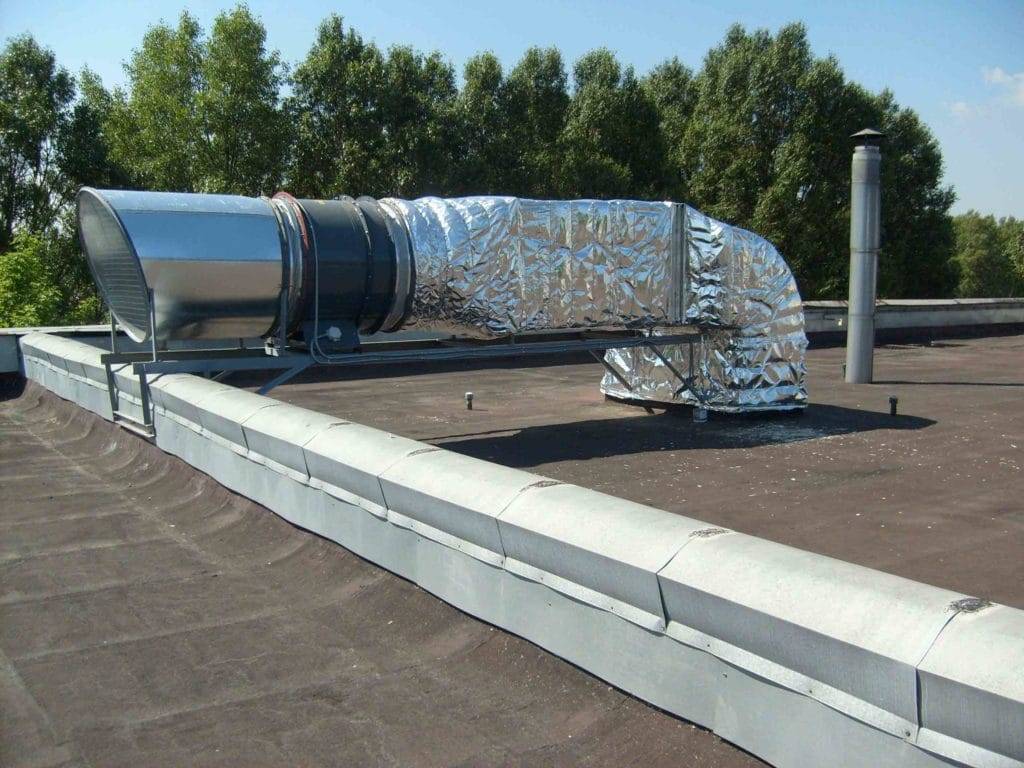

  • Вытяжную шахту (или воздуховод), проходящую по улице или неотапливаемому помещению необходимо теплоизолировать. Толщина изоляции – 50 мм. Делается это чтобы исключить конденсацию влажного воздуха внутри воздуховода.
  • Оборудования по вентиляции лучше всего размещать в отельном помещении. Идеальное место для размещения оборудования – подвал или цокольный этаж. При необходимости, можно размещать оборудование на чердаке, на улице или в самом бассейне, но с соблюдением мероприятий по звуко- и теплоизоляции.
  • К оборудованию и основным элементам системы необходимо оставлять доступ для последующего сервисного обслуживания и ремонта.
  • Для снижения шума от работающей системы вентиляции бассейна необходимо применять максимум мероприятий по звукоизоляции. Стандартные мероприятия по снижению шума от системы вентиляции следующие: шумоглушители и гибкие вставки на входе и выходе вентиляторов, виброопоры, звукоизоляционный корпус вентиляторов.
  • Рекомендуется применять вентиляторы с регуляторами скорости. Уменьшая обороты электродвигателей можно снизить шум и уменьшить сквозные потоки воздуха, если такие появятся.

Отопление бассейна лучше всего делать водяным — с конвекторами или радиаторами в качестве отопительных приборов. Отлично зарекомендовал себя в бассейне «теплый пол». Преимущества водяной системы отепления известны – это бесшумность, простота в эксплуатации, минимум занимаемого пространства, относительно низкая стоимость.

Если, сделать водяное отопление не получается, по тем или иным причинам, можно применить воздушное отопление, совместив его с приточно-вытяжной вентиляцией и системой осушения в единый отопительно-вентиляционный агрегат. Воздушное отопление, также имеет свои преимущества — это высокая скорость прогрева помещения, выравнивание температуры по высоте, отсутствие в помещении отопительных приборов.

«Вентиляция бассейнов. Пример расчета» – самая популярная статья Библиотеки проектировщика

Число проектировщиков, активно использующих материалы нашей библиотеки в своей работе, неуклонно растет. Мы решили узнать: какой же раздел и статья пользуются наибольшей популярностью? В результате исследования статистки посещаемости нашего ресурса, мы выяснили, что таковыми являются раздел проектировщику/проектирование систем ОВиК, статья «Вентиляция бассейнов. Пример расчета» и «Вентиляция бассейнов. Пример расчета2». Ниже приводим эти популярные статьи.

Плавательные бассейны эксплуатируют обычно круглый год. Температура воды в ванне басcейна составляет tw = 26°C, а температура воздуха в рабочей зоне tв = 27°С при относительной влажности ?в = 65% в теплый.

Открытая поверхность воды, мокрые ходовые дорожки отдают в воздух помещения большое количество водяных паров.

Обычно большая площадь остекления создает условия для мощного потока солнечной радиации.

Расчет воздухообмена в теплый период желательно выполнять по параметрам Б и в холодный тоже по Б.

Помещение бассейна оборудуется системой водяного отопления, полностью снимающей тепловые потери помещения. Для предотвращения конденсации влаги на внутренней поверхности окон, отопительные приборы должны устанавливаться непрерывной цепочкой под окнами, с тем, чтобы внутренняя поверхность стекол была нагрета на 1-1,5°С выше температуры точки росы.

Температуру точки росы tт.р удобно вычислять по эмпирической формуле:

(23.1)

либо сканировать с J-d диаграммы. Для теплого периода tт.р = 18°С, для холодного tт.р = 16°С.

На испарение воды затрачивается значительное количество тепла из воздуха помещения.

Температура поверхности воды на 1°С ниже температуры в ванне.

Подвижность воздуха в помещении бассейна должны составлять величину и быть уж ни как не выше V = 0,2 м/с по оси приточной струи у входа ее в рабочую зону.

Конструктивно ванна бассейна окружена ходовыми дорожками с электро или теплоподогревом и температура их поверхности составляет tо.д = 31°С.

На конкретном примере рассчитаем воздухообмен для помещения бассейна.

Район строительства: Московская область.

Теплый период: tн = 28, 5°С Jн = 54 кДж/кг dн = 9,9 г/кг

Холодный период: tн = — 26°С Jн = — 25, 3 кДж/кг dн = 0,4 г/кг

Геометрические размеры и площадь ванны бассейна: 6х10 м = 60 м2

Площадь обходных дорожек: 36 м2

Размеры помещений: 10х12 м = 120 м2, высота 5 м.

Число пловцов: N = 10 человек.

Температура воды: tw = 26°C

Температура воздуха рабочей зоны: tв = 27°С

Температура воздуха удаляемого из верхней зоны помещения: tу = 28°С

Тепловые потери помещения: 4680 Вт.

Расчет воздухообмена в теплом периоде.

1. Теплопоступления от освещения в холодный период года:

(23.2)

2. От солнечной радиации (подсчитано ранее) Qcр

3. От пловцов: Qпл =qя ·N(1-0,33)=60·10·0,67 = 400 Вт (23.3)

где коэффициент 0,33 — доля времени, проводимая пловцами в бассейне.

4. От обходных дорожек:

(23.4)

?хд = 10 Вт/м2°С — коэффициент теплоотдачи обходных дорожек

5. Теплопотери на нагрев воды в ванне:

(23.5)

Q = 4,0 Вт/м2°С — коэффициент теплоотдачи явного тепла

tпов = tw — 1°C = 26 -1 = 25°C — температура поверхности (23.6)

6. Избытки явного тепла (днем):

(23.7)

1. Влаговыделения от пловцов:

Wпл = q · N (1- 0,33) = 200 · 10(1- 0,33) = 1340 г/ч (23.8)

2. Поступление влаги с поверхности бассейна:

(23.9)

где А — опытный коэффициент, который учитывает интенсификацию испарения с поверхности воды при наличии купающихся по сравнению со спокойной

поверхностью. Для оздоровительных плавательных бассейнов А = 1,5;

F = 60 м2 — площадь зеркала воды;

? — коэффициент испарения кг/м2 ч

(23.10)

где V — подвижность воздуха над ванной бассейна, V = 0,1 м/с

dв = 13,0 г/кг при tв = 27°С и ?в = 60 %

dw =20,8 при ? = 100% и tпов = tw — 1°C

Температура поверхности ванны: tпов = 26 — 1 = 25°С

3. Поступление влаги с обходных дорожек.

Площадь смоченной части обходных дорожек составляет 0,45 от всей их площади. Количество испаряемой влаги рассчитывается по формуле:

где температура мокрого термометра tмт = 20,5°С

4. Общее поступление влаги:

W = Wпл + WБ + Wод = 1,34 +18,9 + 0,65 = 20,9 кг/ч (23.12)

1. (23.13)

(23.14)

Qскр.пл =0,67 · 10(197 — 60)3,6 = 3300 кДж/ч

2. Тепловлажностное отношение:

(23.15)

Проводим луч процесса через (.) В и на пересечении с dн = const лежит точка приточного воздуха, а на пересечении с tу = 28°С — (.) У (рис. 23.1)

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
