Детектор (индикатор) скрытой проводки

Condtrol Scan для обнаружения металла, дерева, электропроводки, электропроводки

Сondtrol Scan – определяет участки скрытой проводки, пластиковые и деревянные конструкции в стенах помещения. Удобная кнопочная система управления, монохромный дисплей, на который выводится вся необходимая информация. С помощью настроек (функция ZOOM) имеется возможность увеличения чувствительности. В момент обнаружения срабатывает красный светодиод, есть возможность добавления звукового сигнала.

Характеристики:

• черные металлы – глубина обнаружения – 100мм;
• цветные металлы – глубина обнаружения – 80мм;
• электропроводка – глубина обнаружения – 50мм;
• дерево – глубина обнаружения – 20мм;
• звуковое, цветовое оповещение об обнаружении, информация на дисплее;
• питание — элементы 9В 6LR61.

Преимущества и недостатки

легкость использования;
высокая чувствительность;
простое управление;
доступная цена.

в зависимости от уровня заряда батареек, точность обнаружения может изменяться;
нестабильная работа;
необходимость калибровать прибор после длительного перерыва в использовании;
отсутствует отверстие по центру сенсора.

Универсальный детектор электропроводки

Самодельная версия комбинированного устройства. Состоит из 2 модулей:

• металлоискателя;
• электростатического детектора.

Такое исполнение усложняет конструкцию прибора, но расширяет спектр его возможностей. Он способен найти:

• обесточенную линию;
• провод под напряжением внутри металлического профиля;
• арматуру, гвозди и т.д.

Индуктивные катушки металлоискателя выполняют из провода марки ПЭВТЛ сечением 0,35 кв. мм, наматывая их на ферритовый сердечник диаметром 8 мм.

Количество витков:

• L1 – 120;
• L2 – 45.

В схеме задействованы 2 усилителя марки КР140УД1208. Транзистор КТ315 (VT1) выступает генератором высоких частот (100 кГц). Он переходит в режим возбуждения благодаря переменному резистору R6.

Диод КД522 выпрямляет выходной сигнал VT1.

Микросхема К561ЛЕ5 выступает генератором звука. Выходной сигнал с VT1 посредством компаратора на базе усилителя КР140УД1208ОУ переводит ее в режим ожидания, что сопровождается затуханием светодиода.

Порядок настройки металлоискателя:

1. Разместить прибор на удалении от металлических предметов.
2. С помощью подстроечных резисторов R3 и R5 добиться, чтобы генерация стала минимальной (диод светится слабо и неравномерно).
3. Вращая R3, погасить диод.
4. Поднести металлический предмет, например монету, и с помощью подстроечных резисторов настроить чувствительность.

При попадании металлического предмета в поле действия антенны из катушек L1 и L2 происходит срыв генерации с последующим запуском компаратора и свечением диода. Одновременно пьезоизлучатель издает звук частотой 1000 Гц.

Улучшенные самодельные определители

Высокой избирательностью и чувствительностью обладают устройства для поиска проводки, собранные на основе биполярных транзисторов, а также операционных усилителей, в состав которых входят детали логических микросхем.

Существует два основных принципа, по которым работают эти приборы:

• Использование силы магнитного поля, создаваемого проводкой. В соответствии с ней меняется звуковой тон оповещателя, а также частота видимого сигнала. Приемный элемент такого устройства является компонентом схемы управления частотой вырабатывающего электрические импульсы одновибратора (мультивибратора). Этот детектор может быть собран на основе операционного, логического чипа, или же биполярных транзисторов.
• Усиление сигнала звукового оповещателя с одновременным отклонением стрелки указателя. В этом случае усовершенствуется схема, основой которой является полевой транзистор либо антенна приема. Роль последней играет катушка индуктивности с прибавлением повысительных каскадов.

Хотя изготовить такой определитель не очень сложно, его работа сопряжена с определенными минусами. К ним относится, во-первых, узкий диапазон обнаружения скрытой электропроводки, а во-вторых, необходимость присутствия напряжения в кабелях.

Другие типы устройств для поиска электропроводки

Приведенные выше устройства являются наиболее распространенными, но существуют и другие варианты. Мы не будем подробно описывать устройство для поиска проводки в стене.

Они во множестве представлены в сети интернет, в том числе и те, которые придутся по душе «самоделкиным». Мы просто остановимся на некоторых других вариантах.

Прибор с металлодетектором и функцией обнаружения электрического поля

• Прежде всего, это различные комбинированные варианты, которые сочетают в себе функции прибора для обнаружения электрического поля и металлодетектор. Конечно, такие изделия являются идеальным вариантом для поиска проводки, и наша инструкция рекомендовала бы остановить свой выбор именно на них. Но цена таких устройств достаточно высока, и, если вы не занимаетесь ремонтами профессионально, навряд ли целесообразна.
• Но существуют и более дешевые устройства для поиска скрытой проводки. Например, ваш покорный слуга уже более 15 лет пользуется обыкновенным емкостным указателем напряжения.

Бесконтактный указатель напряжения	Принцип действия данного устройства схож с принципом работы устройств, реагирующих на электрическое поле. Да, он не имеет настроек порога срабатывания, в связи с чем обычно дает достаточно большой диапазон порядка 10 см. Но грамотно используя и определяя начальную и конечную точку срабатывания, можно определить середину, где скорее всего и проложен провод. Кроме того можно ориентироваться по яркости свечения индикатора, и пользоваться элементарной логикой.
Определяем место прокладки провода с помощью радио	Своими руками можно определить приблизительное место прокладки провода и вовсе без специальных приборов. Для этого можно использовать обычное радио. Для этого настраиваем его на частоту в 100 кГц и ведем вдоль стены. В месте монтажа провода появится шум.
Поиск скрытой проводки при помощи магнитолы и микрофона	Кроме того, возможен вариант с подключением микрофона к магнитоле. В месте, близком к расположению провода, он так же начнет выдавать шумы.
Поиск скрытой проводки тепловизиором	В некоторых случаях можно использовать тепловизор. Как известно, любой проводник — особенно под нагрузкой, нагревается. Если провод расположен не слишком глубоко в стене, этот нагрев можно уловить тепловизором.
Для поиска скрытой электропроводки под напряженеием можно использовать обычную отвертку-индикатор	Еще одним вариантом поиска проводки в стене, является использование обычной отвертки-индикатора. При небольшой глубине залегания провода под напряжением, он вполне может справиться с задачей определения места.
Поиск электропроводки можно осуществить с помощью мобильного	Существуют более современные и точные методы поиска проводов под слоем штукатурки. Для этого можно использовать мобильный телефон. Если ваш мобильник снабжен компасом, то просто, скачав соответствующее приложение, вы можете превратить компас в сигнализатор скрытой проводки. На данный момент только в Google Play таких приложений с десяток.

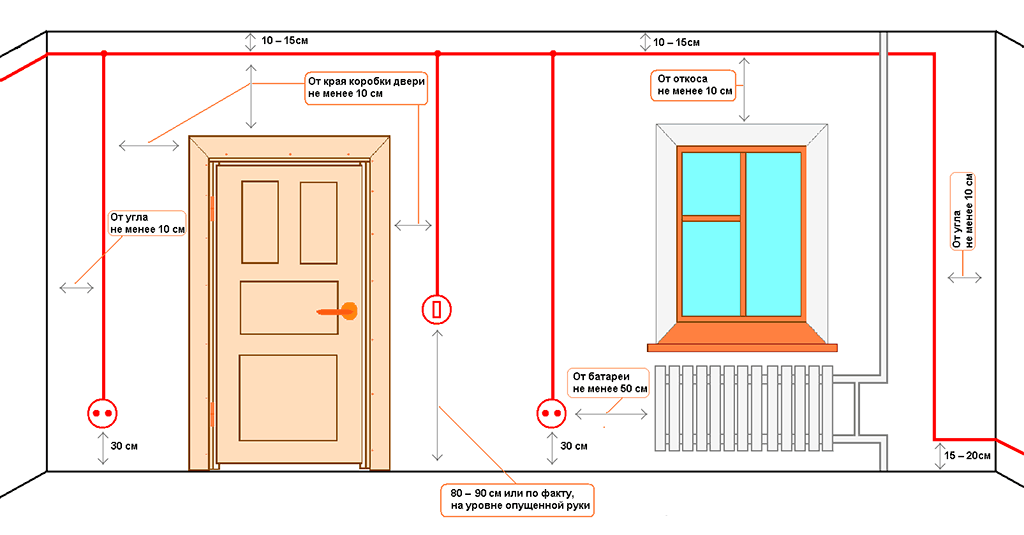

Грамотный монтаж проводки в комнате	Ну а вообще, если проводка в квартире или доме делалась грамотным электриком, то определить ее примерное место пролегания можно и вовсе без приборов. Ведь все провода должны пролегать строго горизонтально или вертикально. Поэтому имея место расположения электрической точки, можно с точностью до 5 – 10 см определить место пролегания провода.

Как правильно пользоваться детектором

Детекторы для обнаружения скрытой проводки очень разнообразны по своей конструкции. Поэтому инструкция по пользованию может отличаться.

К сведению. Обязательным этапом работы с детектором является подготовка.

Надо выполнить некоторые манипуляции для ускорения нахождения электропроводки:

• Проверить исправность устройства на каком-либо электропроводе.
• Произвести калибровку электронного устройства в одном метре от стены (при условии наличия в приборе такой функции).
• Высушить проверяемые поверхности.
• Выключить находящиеся в помещении электрические устройства.

К сведению. Точность работы прибора может снизиться, если использован клей для обоев, который проводит ток.

Вам это будет интересно Работы ваттметра

Порядок работы с инструментом выглядит в общем случае следующим образом:

• По очереди нажать кнопки, отвечающие за диапазон чувствительности электронного устройства.
• Во включенном режиме максимальной чувствительности поднести прибор к проверяемой поверхности.
• Если индикация имеет место, то режим чувствительности последовательно снижается.
• По мере понижения используемого варианта работы нужно приближать устройство к исследуемому объекту. Это позволит локализовать зону сигнализации.
• Плавно двигать прибор вдоль исследуемой поверхности в поиске участка, на котором электромагнитное поле максимально.
• Если осуществляется поиск провода, который разорван, напряжение необходимо подавать на поврежденную жилу. Одновременно с этим необходимо произвести заземление остальных.

Можно проверять даже предохранители Чтобы протестировать предохранители и плавкие вставки, нужно включить прибор на минимальном режиме чувствительности и коснуться контактов перед и за устройством. Если оно неисправно, то электронная поисковая аппаратура не даст сигнала.

К сведению

Важно тщательно изучить инструкцию, чтобы корректно интерпретировать его показания

Чем проще конструкция, тем она долговечнее

Типы приборов и методы поиска кабеля

Приборы для поиска проводки используют различные физические принципы обнаружения, изготовлены на разнообразной элементной базе электроники, имеют большой разброс цены.

Электростатические тестеры

Используется наличие электростатического поля вокруг проводника, по которому протекает ток. Такое явление легко регистрируется датчиками, использующими полевой транзистор. Подключенный как антенна к выводу затвора электронного элемента кусочек проволоки, попадая в поле, передает повышенный потенциал напряженности. Это изменяет сопротивление между выводами стока и истока, регистрируется схемой детектора. Обработанный сигнал включает звуковую или световую индикацию.

• Простота схемы, легкость ее реализации делает прибор дешевым. Большинство самодельных схем реализовано на этом принципе. Обладает высокой чувствительностью и точностью определения места прокладки.
• Для того, чтобы определить проводку, к ней обязательно должно быть подключено переменное напряжение и нагрузка. Невозможно определить трассу в помещениях с повышенной влажностью или где рядом с кабелем располагаются крупные металлические предметы.

Электромагнитные детекторы

Этот способ использует регистрацию электромагнитного поля индуктивной катушкой. Вокруг проводника, к которому подключено напряжение переменного тока, возникает магнитное поле. На выводах попавшей в это поле проволочной катушки индукция будет создавать напряжение. Оно, усиленное, преобразованное схемой, отразится индикаторами. Более качественный, чем у электростатического пробника результат, требует усложнения схемы, удорожания.

• Позволяет точно определять место положения глубоко заложенного провода, независимо от влажности и наличия рядом металла, если он не экранирует кабель полностью.
• Точный поиск возможен на подключенных линиях при токах, создаваемых нагрузкой порядка 1 киловатт. Эту проблему устраняет использование устройств, кроме датчика имеющих мощный генератор с автономным питанием. Подача в не подключенный провод сигнала отличающейся от 50 герц частоты позволяет исключить ошибки определения от наводок соседних, находящихся под напряжением, проводников, повышает безопасность работы.

Металлоискатели

Метод основан на регистрации изменения электромагнитного поля, создаваемого самим металлоискателем, когда зону чувствительности перекрывают металлические предметы. Еще более сложная принципиальная схема прибора делает его дороже.

• Дает точный результат поиска независимо от глубины прокладки, влажности помещения. Определяется все металлическое – арматуру, трубы водопровода и отопления, что позволяет определить места залегания не только кабеля. Некоторые модели различают цветной, черный металлы.
• Определение всего металлического затрудняет поиск провода там, где область поиска перегружена большим количеством постороннего металла.

Тепловизионные приборы

Электрический ток, проходя по проводнику, вызывает нагрев металла. В нормальном режиме температура повышается незначительно, но она выше температуры окружающей среды. Тепловизор регистрирует и выводит на монитор распределение тепла картинкой, где нагретый участок светится более ярко или окрашен другим цветом.

• Экономит время, удобный вывод информации с локализацией на экране места повышенного нагрева плохого контакта. Позволяет соединение с компьютером для обработки, хранения данных.
• Требует обязательного включения питания на нагрузку. Ограничен поиск скрытой проводки по глубине залегания провода.

Комбинированные устройства

Используя сочетания положительных качеств перечисленных методов поиска проводов, созданы универсальные искатели. Детектор скрытой проводки, объединивший статический, магнитный и принцип индикации металла лишен недостатков, характерных для каждого способа отдельно. Поиск практически не зависит от параметров внешней среды, плотности наводок поля от сторонних потребителей. Дают возможность определить наличие или отсутствие напряжения на тестируемом участке сети.

Сводная таблица технических характеристик сканеров проводки

Для наглядности я подобрал те рабочие характеристики, которые более важны при эксплуатации домашнему мастеру и свел их в таблицу.

Понимаю, что на выбор еще влияет стоимость прибора и условия его приобретения. Однако, цена — величина меняющаяся. Ее можно узнать, если ввести в Гугл или Яндекс название прибора и слово купить.

Поисковая машина подберет вам множество вариантов, из которых вы сможете выбрать оптимальный вариант.

Марка детектора скрытой проводки	BOн3 SCH GMS 120 Professional	MASTECH MS6906	UNI-T UT387B	Дятел Е121	Детектор скрытой проводки Floureon	Skil detector 550	ADA Wall Scanner 80
Масса, кг	0,27			0,25		0,195	0,12
Обнаруживает материалы	Дерево, металл, проводка	Дерево, металл, проводка	Дерево, металл, проводка		Дерево, металл, проводка	Металл, проводка	Дерево, металл, проводка
Калибровка	Авто	Ручная	Авто		Ручная	Авто	Авто
Глубина поиска металла, см	12	3-5	8		7,6	8,0	8,0
Глубина поиска проводки, см	5	До 7,5	8		7,6	5,0	5,0
Глубина поиска цв. металла, см	8		8		7,6	6,0	6,0
Глубина поиска дерева, см	3,8	3-5	2		3,8		2,0
Макс. глубина поиска, см	12
Питание	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В

Сводная таблица рабочих характеристик имеет не заполненные ячейки. Просто я все данные брал из технических паспортов, опубликованных производителями, а какие-то параметры не нашел.

Если у вас имеются такие приборы, то можете дополнить эти сведения через раздел комментариев.

Вообще, собирая информацию с сайтов производителей, я заметил одну странную особенность: ни один завод не дает 100% гарантии на точность определения конечного результата.

Даже Бош в своем паспорте специально оговаривает, что на точности работы прибора сказывается много сопутствующих факторов, которые необходимо учитывать на месте измерения.

К ним относятся:

• сильные магнитные и электрические поля;
• наличие посторонних металлических предметов разных размеров;
• влажность стены и ее токопроводящие свойства;
• проложенные поблизости другие скрытые провода;
• наводки напряжения;
• другие случайные явления.

Поэтому следует дополнительно в обязательном порядке смотреть проектную и исполнительную строительную документацию, сверяться с ней при работе. Вот только выполнить эти рекомендации Boch на практике для нас бывает весьма сложно. Нам остается учесть все эти факторы, хорошо изучить и выполнять требования инструкции по калибровке и замеру детектором, учитывать возможность его ошибки.

Кстати, проводившиеся тесты измерения одной и той же стены со спрятанной проводкой разными детекторами показали немного отличающиеся результаты.

Отдельные личности задаются вопросом, как можно воровать электричество и как обмануть детектор скрытой проводки, когда Энергонадзор станет проверять их хозяйство. Хочу сразу предупредить, что это очень плохая затея, которая практически сразу обречена на провал. Опытный мастер, да еще сильно материально заинтересованный, легко решает такие задачи.

В целом же приборы для поиска скрытой проводки значительно облегчают деятельность домашнего, да и профессионального электрика. К их результатам следует подходить творчески, учитывая, что чем больше нагрузка на проводку, тем меньшую ошибку сканер может допустить.

Основным недостатком их конструкции является то, что при возникновении неисправности производитель рекомендует отказаться от ремонта и советует просто приобрести другой прибор. Это тоже надо учитывать при покупке. Напоминаю, что сейчас вам удобно поделиться своим опытом эксплуатации таких детекторов с другими читателями сайта в разделе комментариев. Он будет полезен многим людям.

Приборы, предназначенные для поиска скрытой проводки

Профессиональный электронный прибор способен без проблем обнаружить скрытую проводку в стенах, кровле и полу. Детектор скрытой проводки — гаджет, который помогает выявить в стене неисправную или скрытую проводку. Это устройство может существенно помочь при проведении строительных работ. Прибор имеет ряд преимуществ, одним из которых является лёгкость эксплуатации и многофункциональность. Также имеются модификации, способные найти в стене металлические элементы, древесину, пластмассу и прочие материалы.

Мокрая поверхность хуже пропускает сигнал

Важно! Точность работы прибора может меняться, в зависимости от различных внешних факторов. Например, на это может повлиять влажность и материал, из которого изготовлены стены

Трудности могут создавать конструкции из железобетона или с обильным слоем штукатурки.

В связи с этим, модель стоит выбирать, учитывая такие факторы:

• условия применения;
• цель применения;
• глубина сканирования (предполагаемая);
• примерное количество использований.

Точность обнаружения важна

Если планируется искать скрытую или повреждённую проводку в обычной квартире, то подойдёт самый простой сканирующий вариант.

На заметку! Для бытового использования в обычной квартире хватит самой дешевой модификации.

На что обратить внимание при покупке

Сперва вам нужно определиться с набором функций, которые вам необходимы. Если вам надо только найти проводку, с этим вполне справится недорогой детектор. Если придется еще и определять каркасы или трубопроводы, потребуется устройство посерьезнее.

Ообнаружитель скрытой проводки пригодится во время ремонта

Глубина сканирования

При покупке обращайте внимание на то, какие материалы может определить данная модель, на то, на какой глубине эти материалы могут находится. Дешевые модели обычно ищут на глубине 20 мм, чего явно недостаточно — слой штукатурки обычно больше — порядка 30-40 мм

В общем, желательно, чтобы «видел» прибор для обнаружения скрытой проводки как можно глубже. Правда, такие модели стоят дороже.

Глубина сканирования — одна из ключевых характеристик

Тип индикации

Определиться надо будет с типом оповещения. Он бывает трех типов:

• Сигналы подаются звуком разной тональности и/или длительности. По типу сигналов можно различить что именно нашел прибор в этом месте.
• Световая индикация. Есть светодиоды, которые зажигаются при обнаружении проводки или коммуникаций. Светиться они могут разным цветом, с разной интенсивностью. Зная каким образом прибор реагирует на какие материалы или степень приближения, приноровившись, можно довольно точно идентифицировать «находки».

  Наличие экрана делает пользование проще

• Жидкокристаллический экран. Самый дорогой тип приборов, но и самый удобный. Информация отображается в понятной форме, никаких проблем с расшифровкой. Наличие экрана не мешает использовать и звуковую сигнализацию — такая комбинация наиболее удобна.

В общем и целом, к любому детектору надо привыкать — изучить какие сигналы он подается при приближении к каждому типу «находок». Для этого надо сначала проверить реакцию на открытых проводах, арматуре, древесине, потом пытаться найти скрытое в стене или в полу. К тому же перед началом работы желательно сделать невероятное — прочесть инструкцию по эксплуатации. Это обычно помогает быстрее научиться обращаться с прибором.

Тест в магазине

Перед покупкой выбранной модели протестируйте ее. В качестве объекта можно использовать любой провод, идущий к электроприбору. Посмотрите, соответствует ли заявленная глубина сканирования реальной — попробуйте «найти» провод на разном удалении от него, закройте его доской, куском пластика и т.д., повторите попытки. Если все тесты пройдены нормально, можно покупать.

Перед покупкой проверьте как работает устройство

Особенности применения

Существует несколько особенностей применения, являющихся общими для детекторов всех типов. Только проявляться они могут в различной степени в зависимости от модели искателя. Рассмотрим некоторые:

• Каждый прибор имеет предельную глубину залегания проводки. Чем ближе она находится к этой глубине, тем больше возможность ошибки.
• Два проводника, расположенных близко друг от друга, могут определяться в виде одного.
• Лучше всего определяются материалы, располагающиеся ближе к поверхности стены.
• В случае если два проводника с разным сечением располагаются рядом, то меньший не показывается на индикаторе прибора. А вот больший проводник из-за принципа усреднения данных будет отображаться с ошибкой.

Такие погрешности детектора будут намного меньше у изделия с высоким классом точности. Поэтому не забывайте о таких особенностях, старайтесь вблизи источника энергии производить сверление аккуратно и обязательно с отключённым электропитанием.

«Дятел» – самый популярный искатель проводки

В России одним из самых популярных устройств для поиска электропроводки считается «Дятел» (если официально, то E121). Он дает возможность определять место пролегания кабелей под штукатуркой толщиной до 8 см.

Искатель проводки «Дятел»

Технические особенности «Дятла» следующие:

• работа от напряжения до 380 Вольт;
• вес – 250 грамм;
• возможность бесконтактного поиска;
• возможность поиска проводки, фазных кабелей, сломанных электроприборов и разрывов;
• мониторинг работы счетчика и предохранителей;
• четыре режима чувствительности.

Рассмотрим подробнее эти режимы. Ниже указано расстояние от антенны прибора до провода для каждого из них:

• 1 – 0-1,5 мм;
• 2 – 10 мм;
• 3 – 30 мм;
• 4 – 40 мм.

В комплект с прибором «Дятел» входят чехол, элементы питания и техпаспорт.

Изготовление детектора скрытой электропроводки

Если по тем или иным причинам покупка искателя невозможна, всегда можно изготовить такой прибор своими руками.

Этап первый. Сначала нужно подобрать корпус будущего устройства. Для этого может подойти, например, пластиковый бокс от лампы дневного света.

Корпус

Этап второй. Далее следует приклеить на одну из сторон корпуса алюминиевый скотч – это будет своего рода антенна.

Скотч алюминиевый

Этап третий. Затем нужно установить 5-вольтные аккумуляторы, после чего просверлить в корпусе небольшое отверстие и вставить туда светодиодную лампу.

Этап четвертый. Далее необходимо установить транзистор ВС-547, а антенну и аккумуляторы подключить к скотчу.

Этап пятый. Остается лишь закрепить крышку и протестировать прибор. О выявлении скрытой электропроводки он будет оповещать загоревшейся лампой.

Приборы для поиска

Существует много марок приборов для обнаружения скрытой проводки, но перед тем, как приобрести,  постарайтесь, ознакомьтесь с их функциями и возможностями. Ведь не каждым детектором можно обнаружить места, где проходит  скрытая проводка, если отсутствует напряжение в сети или оно недостаточной мощности. Кроме того, не все приборы способны работать в окружении большого скопления металлических элементов. Стоит учитывать и такие факторы, как температура воздуха и влажность.

Лис М

Искатель скрытой проводки Лис М производят в России. Создан он специально для поиска проводки в стенах. Он удобен в использовании, так как работает от двух батареек. Обнаружив искомое, прибор помимо индикации, сигнализирует звуком. Реагирует детектор на переменный ток в сети. Сигнал поступает в устройство, где происходит его цифровая обработка. Результаты выводятся на индикатор. Прибор способен найти  проводку, которая заложена на глубине двух метров.

DSL 8220s

Обнаружить в стене провода электросети, антенный кабель, телефонный провод поможет детектор скрытой проводки DSL 8220s. Этот компактный прибор способен находить скрытую проводку под гипсокартонном, пластиком, штукатуркой, кирпичом. Кроме того, его используют, когда есть необходимость найти «фазовый» провод сети. Обнаружив провода, прибор сигнализирует индикатором при помощи светового индикатора, а также звуком.

BOSCH GMS 120

Детектор скрытой проводки BOSCH GMS 120 способен обнаружить в стенах не только провода, но также цветные металлы и деревянные перекрытия. При обнаружении проводки в стенах, на приборе загорается индикатор красным цветом. Если проводка обнаружена не была, цвет индикатора – зеленый. Прибор работает в нескольких режимах: гипсокартон, кабель под напряжением  и метал. Также обнаруживать он способен магнитные и немагнитные элементы. Корпус искателя скрытой проводки bosch оснащен отверстием для маркировки стен.

Дятел Е121

При необходимости определить схему проложенной в стенах электрических кабелей можно использовать детектор скрытой проводки Дятел Е121. Этот прибор определяет не только расположение скрытой проводки, но и проверяет правильность фазировки электрических счетчиков при отсутствии защитной крышки. Прибор «Дятел» работает по принципу обнаружения электро поля.  Для этого достаточно, чтобы в сети было напряжение 0,38 кВт. Работа прибора регулируется режимом самоконтроля, то есть, детектор начинает издавать световые и звуковые сигналы.

Mastech MS6812

Одним из самых малогабаритных приборов для определения расположения электропроводов внутри стен является детектор скрытой проводки Mastech. Прибор находит искомое с высокой точностью, при этом, он способен работать с разными материалами: кирпич, гипсокартон. Кроме того, он наделен функциями металлодетектора и полностью соответствует международным стандартам безопасности. При обнаружении электропроводки, прибор сигнализирует звуком и светом.

При необходимости приобрести такой прибор, какой лучше может подсказать опытный электрик или компания, занимающаяся услугами, касающимися электричества в доме. Современный рынок электро-товаров предлагает широкий выбор приборов для поиска скрытой проводки. Можно выбрать многофункциональный детектор, передатчик сигналов или искатель скрытой проводки на микроконтроллере. Главное, чтобы результат был таким, каким вы его ожидаете.

Есть совсем бюджетный вариант, многофункциональная отвертка 5 в 1. В характеристике этого прибора есть функция поиска проводки, основан поиск на провода под напряжением, то есть на их электромагнитное излучение. Учитывая размеры отвертки глубина залегания искомого кабеля должна быть небольшая, например, под штукатуркой.

Посмотрите видео о том как работает прибор Лис М, а о том как искать скрытую проводку в следующей статье.

Принцип работы детектора

Специальный сканер генерирует сигналы. Излучение проникает в исследуемую среду, затем идёт обратный отражённый сигнал, обладающий либо исходными вибрациями, либо изменёнными, в соответствии с составом залегающего объекта.
Прибор перемещается в плоскости по четырём возможным направлениям, что позволяет определить длину, плотность, возможный обрыв встроенной системы.

Для получения результата используются звуковые и цветовые индикаторы, дисплей выдаёт подробные параметры.
Современному потребителю предлагаются преимущественно устройства, выполненные в цифровом формате.

Как выбрать искатель?

Если вы хотите купить качественный сигнализатор по доступной цене, необходимо учесть следующие критерии:

• функционал (определение температуры поверхности, обозначение точности поиска, индикация центральной зоны металлических элементов и др.);
• внешний вид (плоские или цилиндрические);
• диапазон измерений;
• вес;
• тип прибора;
• наличие дополнительной комплектации.

Для бытовых целей подойдут простые электростатические сигнализаторы с небольшим диапазоном измерений, цилиндрической формы и ограниченным количеством функций. Для профессионального использования стоит покупать искатели с большим диапазоном поиска, которые выводят полную информацию о найденном объекте и максимально точно определяют местоположение проводки, металла или древесины.

На нашем сайте представлены искатели любой категории. Каждый из них обладает своими преимуществами.

Выбор искателя проводки

В продаже сегодня существует большое количество разнообразных приборов для обнаружения скрытой электропроводки. Поэтому прежде чем приобретать устройство, необходимо ознакомиться с принципом работы и основными параметрами оборудования. Нелишним будет обратиться за советом к специалисту.

Критерии, которым нужно уделить внимание при выборе детектора:

Перед покупкой искателя необходимо точно определить цель приобретения прибора и планируемые условия его эксплуатации. Рассмотрите все возможные параметры приборов, чтобы решить, какой подходит именно вам

При этом следует учитывать, для какого рода деятельности он приобретается (одноразовая работа, профессиональное применение)

Особое внимание обратите на глубину сканирования искателя. Для применения в домашних условиях достаточно среднего показателя в 50—60 мм

Проводка в квартирах и частных домах глубже пяти сантиметров закладывается очень редко. Какой вид сигнализатора больше нравится. Сигнал обнаружения кабеля может быть звуковым или цветовым. Чтобы избежать ошибки, лучше приобретать устройство с двумя типами сигналов. Удобной функцией во многих устройствах является изменение тональности сигнала в зависимости от расстояния прибора по отношению к проводке. Современные детекторы оборудованы жидкокристаллическим дисплеем, у которых на экране отображается вся информация о параметрах поиска. При работе на промышленных предприятиях используются устройства с мощным звуковым сигналом из-за повышенного уровня шума. В квартире будет достаточно прибора с низким показателем уровня громкости.

Помните, что модели известных производителей, несмотря на высокую цену, обладают лучшими характеристиками.

Высокоточные детекторы

Особенностью таких устройств является то, что они с легкостью находят электрическую проводку на больших расстояниях. При этом погрешность измерения у таких приборов минимальная. К тому же эти устройства помимо свойств провода могут показать и расстояние до него.

4. Bosch D-tect 150 Professional

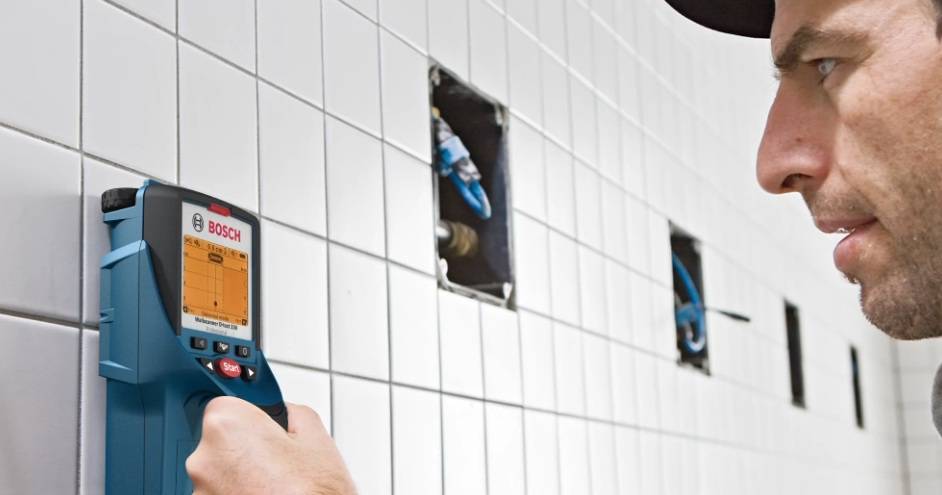

Все результаты измерений показываются на экране при помощи графического отображения. Это значительно облегчает пользование данным устройством. Корпус выполнен из надежного, ударопрочного материала. Он способен выдержать падения с высоты человеческого роста и после этого продолжить функционирование. Вес у него немаленький. Он составляет около 1520 граммов. Несмотря на это пользование им очень удобно. К задней стенке приделаны колесики, которые обеспечивают легкое, спокойное передвижение по поверхности.

Стоимость 33000–35000 рублей.

Bosch D-tect 150 Professional

Плюсы

• удобный дисплей с подсказками;
• долгий срок службы;
• надежный корпус;
• небольшой расход заряда аккумулятора.

Минусы

• высокая стоимость.
• большой вес.

Детектор Bosch D-tect 150 Professional

3. ADA instruments Wall Scanner 80

На корпусе располагаются три кнопки, при помощи которых осуществляется все управление прибором. Конструкция внешне покрыта резиновыми вставками, поэтому механизм отлично держится в руке и не ломается при падении. К тому же у устройства есть функция, обеспечивающая экономию заряда. При неиспользовании механизма в течение некоторого времени устройство выключается. Обнаружить проводку он может вплоть до 5 см. Также есть функция автоматической калибровки.

Стоимость 3200–3500 рублей.

ADA instruments Wall Scanner 80

Плюсы

• простая калибровка;
• удобное управление;
• небольшая цена;
• индикация разными цветами.

Минусы

немалые габариты.

Детектор ADA instruments Wall Scanner 80

2. Elitech Д 100

Устройство имеет цветной дисплей, на котором отображается вся важная информация об электрическом проводе. Присутствует функция экономии заряда и индикатор, показывающий количество оставшейся энергии. Механизм обладает небольшими габаритами, поэтому отлично используется даже в труднодоступных местах. Прибор может находить проводку под напряжением на глубине до 100 мм. Инструмент отлично выдерживает холодные температуры, поэтому активно используются даже при самых морозных зимах.

Стоимость 3200–3800 рублей.

Elitech Д 100

Плюсы

• отличная морозостойкость;
• небольшие габариты, маленький вес;
• прочный корпус;
• удобный, цветной экран.

Минусы

при выключенной функции экономии заряда может быстро разрядиться.

Детектор Elitech Д 100

1. ЗУБР Профессионал DX-750

Инструмент обладает широким дисплеем, который повышает удобство при работе. Присутствует также функция для самостоятельной калибровки механизма. В конструкцию встроена подсветка для работы в темных помещениях. Помимо металлов детектор может распознать пластик или же древесину. Вес составляет всего лишь 240 грамм. Погрешность измерения очень мала, поэтому на экране отображаются все важные данные (местонахождение провода, его напряжение и расстояние до проводки).

Стоимость 2100–2500 рублей.

ЗУБР Профессионал DX-750

Плюсы

• удобство при работе;
• много дополнительных опций;
• удобное управление;
• малый расход заряда.

Минусы

не выявлены.

Детектор ЗУБР Профессионал DX-750
