Применение хомутовых строительных лесов

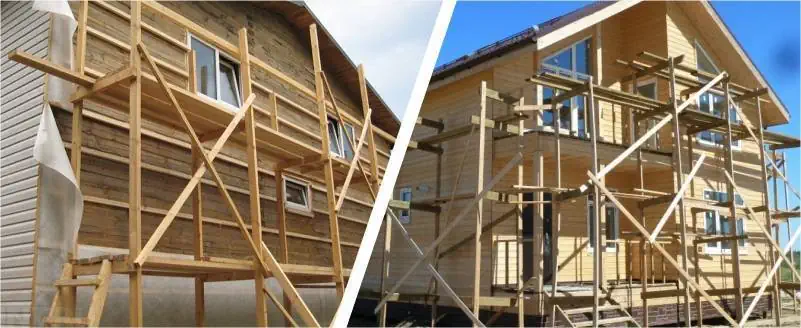

Деревянные строительные леса

Строительные леса из дерева

Самый известный и используемый с давних времен для сооружения лесов материал — дерево. Оно подходит для сборки лесов-подмостей, используемых при проведении отделочных работ малоэтажных строений (например, частных домов).

Для изготовления подобного вида лесов приобретаются, в основном, обрезки досок (сто пятьдесят на пятьдесят миллиметров или более тонкие — двадцать пять на сто) и доски для горизонтального настила. Для использования в качестве опор (слег) потребуются пиломатериал большей длины и толщины.

Из досок толщиной пять сантиметров сколачиваются треугольники опор и обшиваются более тонким материалом. Размеры треугольных опор определяются исходя из необходимой площади для размещения людей и оборудования и требуемой устойчивости конструкции (чтобы не отрывалась от стены с учетом веса нагрузки). Из этого расчета — не допускается ширина подмостей менее полуметра (ступни стоящего должны полностью устойчиво размещаться на опоре).

Подпорки прикрепляются к опорам под углом не более сорока пяти градусов (острый угол), следовательно, необходимо четко промерить их длину. Верхний край слег нужно обрезать под углом для того, чтобы они вставлялись в треугольные опоры. Нижняя же часть должна быть заострена для вбивания в грунт.

После того как опора смонтирована и выведена в нужную позицию, вертикальная часть крепится к стене здания (не стоит забывать о том, что после окончания работ подмости нужно демонтировать — крепление должно подлежать разборке). При этом при закреплении лестницы в целях безопасности необходимо вбивать каждый гвоздь до упора.

Максимальная высота деревянных строительных лесов не должна превышать семи метров. До начала работы с использованием данного типа оборудования необходимо убедиться в качестве монтажа и устойчивости конструкции.

Для информации: в некоторых странах принято изготавливать леса из бамбука. В странах Азии это — довольно распространенный строительный материал. При этом, стоит отметить, что бамбук превосходит по своим характеристикам в части прочности древесину.

Достоинства приставных лесов хомутового типа

Данные хомутовые конструкции обладают рядом достоинств. Наличие каркаса в стоечном варианте позволяет подвергать конструкцию корректировке. На конечный итог могут оказывать влияние технические особенности объекта. Речь идет о возможности модификации ширины и высоты рабочих ярусов.

Эти конструкции создают условия, чтобы осуществлять операции в случае присутствия на объектах карнизов, оформительских выступов, ниш и иных элементов аналогичного исполнения.

Хомутовые конструкции создают условия для их совместного использования и приспособлений рамного типа, которые фиксируются вместе.

Местом для монтажа могут выступать основания, которые расположены под углом и лишены дефектов.

Детали крепятся между собой в рамках единой плоскости в соответствии со схемой «труба в трубу».

Непосредственное применение лесов

Классифицируются леса для строительства и по показателям высоты подъёма, колеблющимся в диапазоне 30-60 м. Изменение этих показателей зависит от комплектности изделия, габаритов отдельных элементов и материала, из которого они изготовлены.

Наиболее распространёнными считаются леса из металла. Любой вид трубной продукции (круглой, прямоугольной или профильной) может служить для изготовления несущих (опорных) частей конструкции, что добавляет изделию прочности. Бывают леса и облегчённого вида – изготовленные из алюминия. Они легче поддаются сборке и демонтажу и при этом довольно жёсткие. Существенным их недостатком является сравнительная дороговизна.

Достаточно важное свойство любого типа лесов – это грузоподъёмность, зависящая от разновидности, габаритов и максимальной высоты конструкции. Если необходимо, чтобы леса выдержали значительный вес (до 600кг/м²), то лучше выбрать штыревой фасадный тип, который выделяют, как самый прочный

Такие леса свободно разместят на себе и работников, и инструмент с инвентарём и нужные стройматериалы. Клиновый и рамный вариант считается не таким грузоподъёмным и ограничится диапазоном 200-400 кг/м².

Монтаж профессиональных строительных лесов Источник gridins.com

Типоразмеры лесов рамного типа

Рамные строительные леса производятся в соответствии с техническими нормами и требованиями ГОСТ 27321-87, который систематизирует требования, относящиеся ко всем видам приставных строительных конструкций вертикального типа. В данном стандарте содержатся указания по конструктивному оформлению всех крепёжных узлов и соединений, а также требования по материалам. В дополнение к ГОСТу производители разрабатывают и собственные ТУ, которые касаются досок для настила, а также требований к сварным и ограждающим элементам.

Рациональный выбор рассматриваемых конструкций определяется высотой сооружения, сложностью производимых работ, а также расчётным значениям эксплуатационных нагрузок. Следует отметить, что рамные леса используют при работах на прямых фасадах, которые не имеют выступов, изгибов и т. п

При выборе следует обратить внимание на технические характеристики труб (наличие антикоррозионного или упрочняющего покрытия, и способ получения – холоднокатаные трубы предпочтительнее горячекатаных или тянутых, поскольку лучше сопротивляются изгибающим и растягивающим напряжениям)

Маркировка лесов рамного типа включает в себя буквенную аббревиатуру ЛРСП (либо ЛСПР), что означает (с перестановками отдельных слов) «леса стоечные приставные рамные». После чего следует число. Оно может обозначать предельную осевую нагрузку на леса в килограммах (и тогда будет трёхзначным: например, ЛРСП-200 допускает нагрузку не более 200 кг), а может указывать и предельную высоту фасада, к которому может присоединяться конструкция (в частности, леса ЛРСП-60 рассчитаны на высоту в 60 метров).

Несмотря на различия в наименованиях, все размеры и типы рамных лесов отличаются стандартным расстоянием между отдельными стойками (оно составляет 950 мм), что часто позволяет монтировать конструкции из элементов разных производителей.

Остальные технические характеристики лесов линейки ЛРСП составляют:

Допустимые нагрузки на раму, кг – до 200 кг (при наличии усиливающих ригелей нагрузка может быть увеличена вдвое, о чём сообщается в инструкции изготовителя);
Вертикальный размер каждого яруса, мм – 2000;
Длина каждого отдельного модуля, мм – 3000(под индивидуальный заказ возможно изготовление модулей длиной 2000 мм);
Ширина каждой секции, мм – 1000;
Предельная нагрузка на раму до начала её необратимой деформации, кг – 600.

Основным отличием в конструкции рамных лесов являются размеры (диаметр и толщина стенок) трубчатых элементов. Например, на изготовление лесов ЛРСП-30 идёт труба 30×1,5, для ЛРСП-40 – труба 42×1,5 и т. д. Исходя из габаритов опорной части, минимальная высота установки лесов составляет 2 метра.

Комплектующие детали к инвентарным строительным лесам

Все типы сооружений имеют определенные комплектующие детали, обеспечивающие соединение, укрепление, разнообразие функционала и мер безопасности для рабочих. В состав комплектующих входят:

Комплектующие детали к строительным лесам

Стойки.
Связи.
Ригели.
Анкерные соединения.
«Башмаки».
Ограждения.
Настилы.
Лестницы.
Крепежные элементы (клинья, хомуты).

Детали изготавливаются из труб разного диаметра, отдельные неразборные узлы связываются электрической или газовой сваркой. Для связки остальных элементов используются болтовые соединения.

Комплектующие разных видов лесов

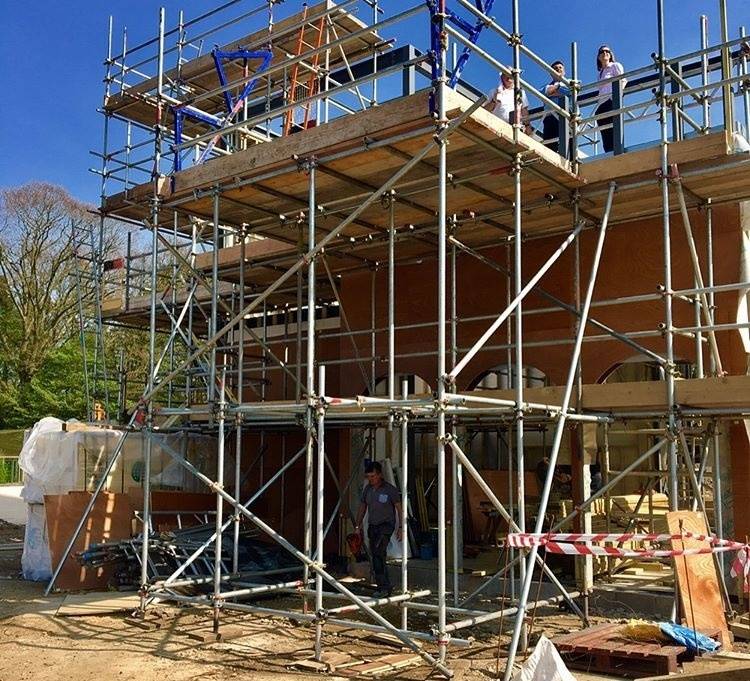

Строительные леса хомутовые

В современной строительной практике ЛСПХ наиболее применимы, что объясняется их предельной простотой и, благодаря способу соединения стоечных вертикальных и горизонтальных элементов конструкции через хомуты, универсальностью применения на фасадах сколь угодно сложной формы.

Хомутовые леса способны «обнять даже объект предельно сложной геометрической формы, например, «луковицу» православного храма.

По нормативной нагрузке превосходят рамные конструкции – 250 кгс/м2, остальные характеристики принципиальных отличий от ЛСПР не несут.

Состоит «конструктор» ЛСПХ из 16 элементов, основными из которых являются: связи и стойки разной длины (5,7 и 3,2 м) и высоты (4 и 2 м), поперечины (1,5 и 2 м), хомуты глухие и поворотные, лестницы, кронштейны, подпятники, настилы, навесные консоли и др.

Крепеж к фасаду производится сразу же при заведении ярусов, причем последний ярус крепится к стене полностью. Повышенная жесткость пространственной объемной конструкции обеспечивается дополнительными диагоналями через каждые четыре яруса – на поворотных хомутах по вертикальным стойками со сбитым регулярным шагом.

Хомутовые леса бывают таких классов: высотные, профессионал, отделочные и кладочные.

Традиционные виды изделий

Наша компания готова предложить множество разных видов строительных лесов. Прежде чем выбирать подходящие леса для своих целей, рекомендуем ознакомиться с основными преимуществами и недостатками каждого типа.

Основными видами считаются следующие конфигурации:

штыревые;
клиновые;
хомутовые;
подвесные;
рамные.

Строительные леса штыревого вида — самый старый и простой тип леса. В основании конструкции используются трубы разного диаметра. Преимущества конструкции: надежность и устойчивость, способны выдерживать нагрузку свыше 200 кг. Леса этого типа могут использоваться на фасадах любой сложности. Из недостатков стоит отметить немалый вес из-за большого количества металла в основании и относительно долгий процесс сборки.

Еще один вид универсальной конструкции — строительные леса клинового типа. Изделия достаточно легкие и простые для монтажа. Для этого вида строительного леса характерно клиновое крепление, обеспечивающее надежную площадку для самых разных работ. Применяется внутри помещения и со стороны фасадов. Не оказывает нагрузки на несущие стены здания и часто применяется для реставрационной деятельности. Этот тип леса практически лишен недостатков и используется повсеместно.

Хомутовые леса получили название благодаря особой системе сборки. Все детали соединяются между собою хомутами глухого и поворотного типа. Подобные строительные леса могут принимать любую конфигурацию, поэтому считаются самыми эффективными. Первоначальная форма строительного леса хомутового типа легко изменяется в зависимости от цели применения. Меняя положение хомутов, можно изменять конструкцию по ширине, высоте. К недостаткам этого типа леса относится немалая стоимость и длительный процесс сборки.

Строительные леса подвесного типа не нуждаются в опоре на земле, а крепятся непосредственно на перекрытии здании. Этот тип леса не уступает в прочности и надежности другим типам конструкций. Однако используется в основном для реставрационных работ.

Строительные леса рамного типа могут иметь разные типы креплений. Для надежности модель укреплена горизонтальными и вертикальными стяжками. Эта разновидность строительного леса отличается высокой скоростью сборки. Из недостатков можно выделить возможность работы только на стандартных фасадах.

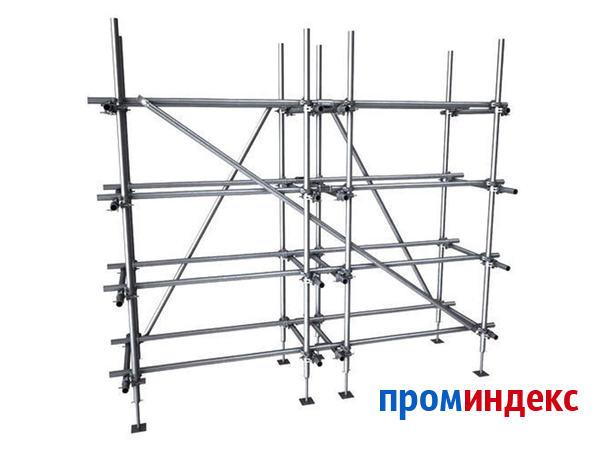

Хомутовые леса ЛХ 80-В — ООО «КСК»

Хомутовые леса ЛХ-80-В позволяют производить отделочные и ремонтные работы, а также каменную кладку на высоте до 80 метров при максимальной допустимой нагрузке 200 кг/м². Благодаря их универсальности, они позволяют производить работы на фасадах таких геометрически сложных форм, как:

купола;
балконы и лоджии;
карнизы;
ниши и т.д.

Выпускается 2 вида стоек хомутовых лесов — облегченные (48мм.) и усиленные (57мм.), которые применяются в зависимости от типа строительных работ.

Строительные леса хомутового типа изготавливаются в соответствии с ГОСТ и ТУ 5225-001-18171908-2014.

Расчет стоимости хомутовых лесов ЛХ 80-В

Расчет всех видов лесов

ПОКАЗАТЬ/СКРЫТЬ ДОПОЛНИТЕЛЬНЫЕ ПАРАМЕТРЫ

Настил

Планка под кронштейн

Связи (только для ЛХ 80-УС)

Перетащите бегунок вправо и получите скидку 15%

Площадь лесов

0м²

Технические характеристики

Основные характеристики клиновых лесов ЛХ 80-В.
Максимальная высота лесов	80 м.
Высота яруса	регулируемая
Шаг яруса вдоль стены	1,5 / 2 / 2,5/ 3 м.
Используемая труба	48*3 мм.

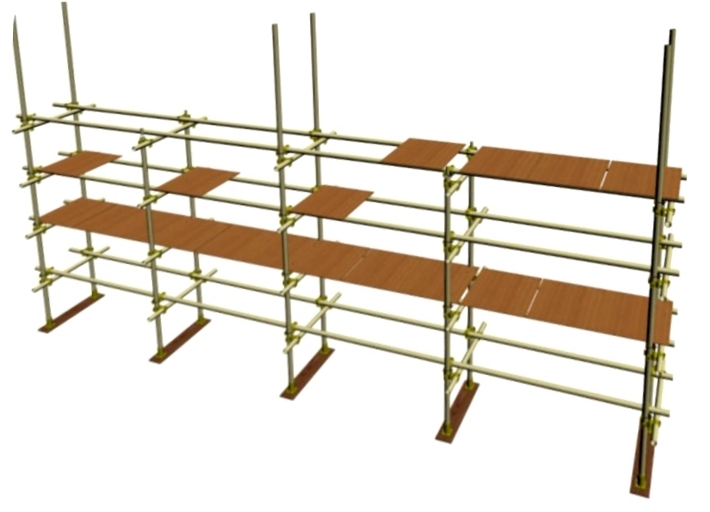

Конструкция хомутовых лесов

Конструкция хомутовых лесов — это каркасно-ярусная система, включающая соединенные между собой трубчатые элементы:

стойки;
поперечины;
продольные связи;
диагональные связи.

Вертикальные стойки соединяются между собой способом крепления «труба в трубу», остальные узлы соединения трубчатых элементов выполняются при помощи хомутов.

При работах, подразумевающих кирпичную кладку, устанавливают усиленные стойки.

Стойка вертикальная
Связь горизонтальная
Поперечина
Подпятник
Настил
Узел соединения, хомут

Транспортировка и хранение

Недостаток клиновых лесов в том, что они не полностью покрыты краской. Некрашеные элементы требуют соблюдения особых условий для проведения надежной транспортировки и обеспечения качественного хранения. Перед этими мероприятиями требуется законсервировать комплектующие солидолом или другой смазкой. Перевозка оборудования осуществляется на специальном транспорте, способном вместить все составные части комплекта.

Клиновые строительные леса – универсальная и безопасная конструкция, которая подходит для выполнения отделочных, ремонтных и реставрационных работ, а также для возведения различных зданий и сооружений.

Описание клиновых лесов и их установку смотрите в видео ниже.

Металлические леса

Если лесам предстоит выдерживать значительные нагрузки (например, при кладке стен из кирпича или бетонных блоков, каменной облицовке, заливке армопоясов и т. п.), вместо деревянных потребуются более прочные и устойчивые конструкции из профилированных металлических труб. В принципе, обладая навыками металлообработки и обращения со сварочным аппаратом, такие леса можно сделать самостоятельно. При этом следует руководствоваться выше упомянутыми ГОСТами, а также ГОСТ 3262, ГОСТ 10704 и методической документацией МДС 12-58.2011 «Строительные леса. Изготовление, монтаж, эксплуатация». Однако более приемлемый для основной массы индивидуальных застройщиков вариант — воспользоваться готовыми изделиями.

Приставные сборно-разборные металлические леса заводского производства имеют нормативную поверхностную нагрузку до 500 кгс/м² (для ведения каменной кладки достаточно 250–300 кгс/м²), максимальную высоту от 30 до 100 м (в зависимости от спецификации) и длину до 40 м. Выпускаются конструкции, предназначенные для работ разного уровня сложности, а за счет добавления новых секций их легко нарастить до необходимых габаритов (максимально допустимые параметры приводятся в техническом паспорте изделий). Использовать такие леса можно сколько угодно раз. Так, после строительства и отделки дома они могут пригодиться в будущем при проведении ремонта и реставрации, мойке высоко расположенных или панорамных окон, обслуживании водосточной системы и т. п.

Изделия представляют собой стоечные конструкции, изготовленные из стальных труб Ø 25–60 мм с толщиной стенок от 1,5 до 4,0 мм и собирающиеся из комплекта отдельных элементов, плоских рамных либо объемных каркасных модулей. Приставные леса ставят на опорные башмаки с деревянными подкладками, которые увеличивают площадь опоры лесов и равномернее передают давление от них на грунт, и фиксируют стойки к стене анкерными кронштейнами или полимерными дюбелями (в шахматном порядке, через ярус или в каждом ярусе); если точка фиксации приходится на стеновой проем, стойку следует прикрепить, допустим, с помощью отрезка трубы к несущей конструкции внутри здания — балке, колонне и пр. Если есть необходимость повысить устойчивость лесов и снизить нагрузку на узлы крепления к фасаду, можно дополнительно придавить башмаки к земле, например, фундаментными блоками массой 200–300 кг.

Виды и типы строительных лесов

Ещё в древности, чтобы возвести достаточно высокое здание, люди использовали временные конструкции, позволяющие работать на высоте. Строительные леса получили своё название из-за того, что в прошлом для них применялся вчерне обработанный или круглый лес. А какие строительные леса есть сейчас?

В настоящее время строительные леса чаще всего представляют собой сочетание металлического каркаса и деревянных настилов. Причём конструкция может использоваться многократно, перемещаясь с одной стройки на другую.

Первый вид строительных лесов — рамные. Основанием такой конструкции служит металлический каркас, созданный из вертикальных рам. Между собой они соединяются диагональными и горизонтальными связями. На рамах эти связи крепятся флажковыми замками, из-за чего этот вид лесов зачастую называют флажковым. Рамные строительные леса весят немного, легко монтируются — это плюс. Но на фасадах со сложной геометрией они использоваться не могут. Нормативная нагрузка — 200 килограммов на квадратный метр.

Клиновые строительные леса получили своё название благодаря способу соединения элементов. Нормативная нагрузка такой конструкции, которая может подниматься на высоту до 40 метров, достигает 300 килограммов на квадратный метр. Стальные клинья служат фиксаторами и вбиваются молотком. Надёжная конструкция позволяет использовать клиновые строительные леса в авиастроении и судостроении. Воздействие на здание или другой строящийся объект получается минимальным.

Штыревые строительные леса. Заявленная нормативная нагрузка составляет 200 килограммов на «квадрат». Крепятся, как хорошо видно на фотографии, введением специальных штырей в трубки, которые приварены к стойкам. Высота, на которую могут подняться штыревые леса — 40 метров. Для жёсткости есть раскосы, установленные диагонально. Конструкция простая, поэтому достаточно популярная.

Хомутовые строительные леса могут возводиться на высоту до 80 метров, они чаще всего применяются именно на сложных объектах. Монтировать их сложнее, нормативная нагрузка составляет 250 килограммов на «квадрат». Хомуты, которые соединяют элементы конструкции, могут быть поворотными и глухими, стягиваются болтами. У хомутовых строительных лесов нет строгого геометрического размера, можно выбрать разный шаг стоек, поменять высоту ярусов и размеры рабочей зоны.

Существуют также подвесные строительные леса, которые, как понятно из названия, нагрузку на почву не создают, свисая с крыши или верхнего этажа здания. Чаще всего применяются на высотках, где обычные леса применять нельзя. Ещё одна разновидность — чашечные леса, приставные, типа чашка-замок. Такие конструкции можно использовать в качестве опалубки перекрытия.

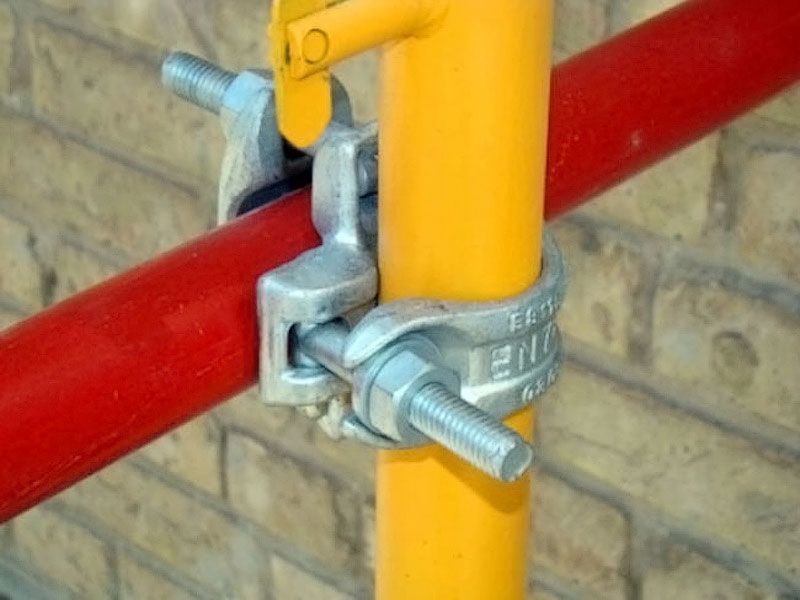

Особенности хомутов и положения Госстандарта на их производство

До недавних пор ХДСЛ выпускались из обычных черных металлов. За счет этого конструкция лесов имела малую стоимость. Правда, такие хомутовые крепежные изделия быстро ржавели под влиянием дождя и снега. Сейчас большинство производителей хомутов выпускают оцинкованные кованые элементы. По себестоимости они немного дороже ХДСЛ из черных металлов, но зато имеют в разы большую эксплуатационную выносливость и долговечность использования.

Изделия из черных металлов

Самым ненадежным компонентом любого современного хомута считается болт (он имеет Т-образную форму), который скрепляет его конструкцию в одно целое. Раньше при повреждении резьбы на таком болте приходилось приобретать новый ХДСЛ. В наши дни эта проблема решена – производители изготавливают сменные Т-образные метизы. При выходе болта из строя в хомут просто-напросто ставят новый «копеечный» крепежный элемент и продолжают использовать ХДСЛ.

Конструкция хомутов и их геометрические размеры описываются в Госстандарте 24140–80. Этот документ позволяет выпускать рассматриваемые в статье изделия из стального круга, полосы или ленты. Временное сопротивление стали, используемой для изготовления хомутов, должно находиться на отметке не менее 30 кгс/мм, а удлинение (относительное) материала быть 15 и более процентов. Хомуты поставляются в ящиках, в консервационной смазке по Госстандарту 9.014–78. Тара маркируется по стандарту 14192.

Поставка хомутов в ящиках

Основные требования к качеству хомутов для лесов следующие:

отсутствие на резьбовой поверхности заусенцев и вмятин;
отсутствие глубоких выкрашиваний и рванин (под глубокими понимают дефекты, которые по длине больше, чем показатель половины резьбового витка).

Кроме того, на поверхности хомутов не должно быть трещин и подсеков.

Клиновые

Данный тип строительного оборудования позволяет использовать его для работ широкого спектра, начиная от отделочных работ фасадов зданий, кирпичной и каменной кладки, как опорно-каркасную систему для опалубки, заканчивая каркасом для концертных площадок и кораблестроения.

Параметр, который отличает клиновые леса от схожего оборудования это нагрузка на рабочую поверхность, которая составляет 500 кг/м2 (это в 2 раза больше чем нагрузка штыревых лесов Э-507). Такое высокое значение данного параметра достигается за счёт использования усиленных металлических настилов, каркасом для которых служит профилированная труба. Нельзя не отметить и малый вес конструкции, стойки, горизонтали и диагонали выполняются из труб с толщиной стенки 1,5 и 2мм.

Описание сравнения хомутовых и клиновых лесов.

Комплект хомутовых высотой 30м, длиной 60м, с настилами и ограждениями на 1 ярус весит 18783 кг.

В то время как комплект клиновых лесов тех же параметров весит 12414 кг.

Это несомненно является плюсом, при заказе грузового автомобиля для доставки лесов.

Итак, обобщим все преимущества клиновых лесов:

высокая поверхностная нагрузка — до 500 кг/м2, позволяет использовать их для кирпичной кладки;
малый вес конструкции, следовательно, экономия при транспортировке;
небольшой вес отдельных элементов и простая конструкция соединительных элементов обеспечивает лёгкость при монтаже;
благодаря особенностям фланцев конструкция может огибать препятствия.

Недостатком данной конструкции является недостаточная многозадачность. То есть, если хомутовые леса можно собирать в любой конфигурации, без труда регулируя высоту яруса и угол поворота, то клиновые имеют чёткие рамки — шаг яруса может быть 0.5, 1 или 2 метра, а угол поворота ограничен числом отверстий под клинья.

Хомутовые леса ЛХ 60 — ООО «КСК»

Хомутовые леса ЛХ-60 позволяют производить отделочные и ремонтные работы, а также каменную кладку на высоте до 60 метров при максимальной допустимой нагрузке 200 кг/м². Благодаря их универсальности, они позволяют производить работы на фасадах таких геометрически сложных форм, как:

купола;
балконы и лоджии;
карнизы;
ниши и т.д.
