Принцип действия и схема газового редуктора

Принцип работы стабилизационного устройства

Современные редукторы давления для газгольдера, работают по принципу обратного действия. Газ, поступающий из впускного штока, стремится закрыть редуцирующий клапан.

Регулировочный винт сжимает главную пружину и когда из рабочей камеры выходит воздух, гибкая мембрана понимает передаточный диск со штифтом вверх. В этот момент штифт сжимает обратную пружину, отводя от седла редуцирующий клапан, газ поступает в рабочую камеру.

Двухступенчатые редукторы меньше подвержены «замерзанию», поэтому такие устройства необходимо устанавливать на газгольдеры в регионах, где отмечаются крайне низкие значения температуры воздуха

После перемещения вещества в камеру низкого давления, происходит выход газа в систему. В результате пружина расслабляется, передаточный диск со штифтом поднимают клапан, газ из верхней камеры поступает в камеру низкого давления, процесс повторяется.

При уменьшении выпуска газа, давление в камере будет увеличено, пружина примет положение «сомкнута», клапан опустится в седло, подача газа в редуктор и камеру низкого давления прекратится.

Для стабилизации давления газа, находящегося в газгольдере, используются двухступенчатые редукторы. Топливо в таких регуляторах, прежде чем попасть в выпускной штуцер, проходит две стадии редуцирования.

Для увеличения срока работы редуктора, необходимо минимизировать контакт мембраны и других элементов с влагой. Для этого на стадии монтажа, над резервуаром устанавливается декоративная или стандартная защита

Две ступени редуктора, обеспечивают максимальную стабильность выходного давления, поэтому они более безопасны в процессе эксплуатации.

Кроме того двухступенчатые устройства устойчивы к промерзанию, поэтому они обеспечивают непрерывную подачу газа летом и зимой. Если редуктор все-же промерз, рекомендуем прочесть другую нашу статью, где мы подробно рассказали, как устранить эту проблему. Подробнее – читайте далее.

Редукторы

Само понятие «редуцирование» означает изменение какого-либо физического показателя в меньшую или большую сторону. В случае с редуктором этим физическим показателем является давление газа.

Редуктор – это механическое устройство для стабилизации давления газа. Сжатый газ в баллоне находится под очень высоким давлением. Редуктор обеспечивает понижение давления на выходе до необходимых показателей (зависит от вида газовой смеси). И поддерживает давление на постоянном уровне.

Если вы планируете работать с газосварочным оборудованием, рекомендуем купить редуктор. Редукторы улучшают качество сварного шва, стабилизируют сварочный процесс и оптимизируют расход газа при сварочных работах.

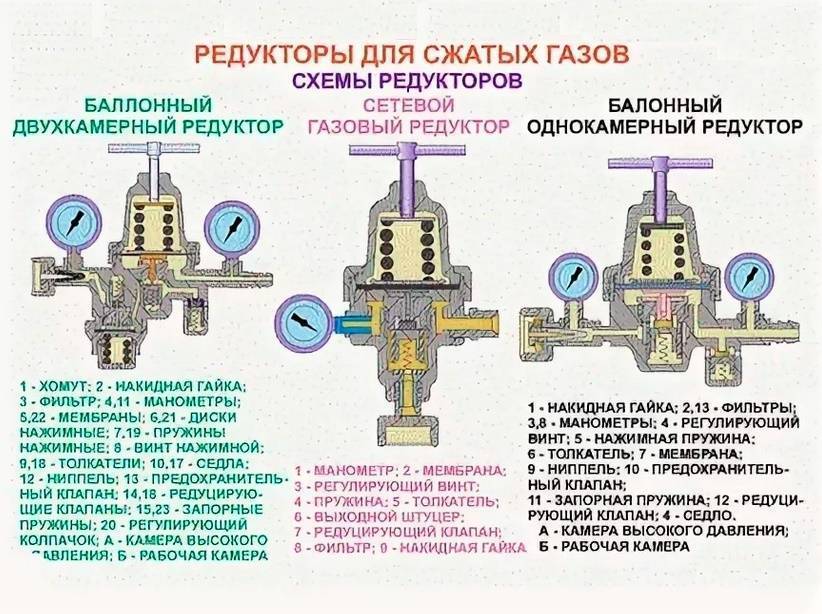

Устройство

Основными рабочими элементами редуктора являются редуцирующий клапан, мембрана и запорная пружина. Пружина пытается перекрыть клапан редуктора с одной стороны. С другой стороны воздействует мембрана, стремясь его открыть. Одновременно осуществляется противодействие редуцированного газа с пониженным давлением. Когда рабочее давление снижается ниже нормы, сила воздействия мембраны превышает силу воздействия пружины, и клапан открывается. Для регулировки и контроля уровня давления редукторы оснащаются вентилями и манометрами.

Виды

Основная классификация газовых редукторов — по виду редуцируемого газа. В зависимости от рабочего газа редукторы делятся на кислородные, углекислотные, ацетиленовые, метановые, пропан-бутановые. Выбирать необходимо исходя из того, какими технологиями сварки вы пользуетесь – аргонодуговой, газовой, углекислотной.

Цветовая маркировка редуктора соответствует цвету газового баллона, для которого он предназначен. Экспериментировать с использованием неподходящих по газу редукторов настоятельно не рекомендуется. Редукторы для некоторых газов категорически запрещается применять для работы с другими газами.

Редукторы для горючих газов имеют левую резьбу, для негорючих – правую.

Пропускная способность

Пропускная способность определяет производительность газового редуктора. По пропускной способности редукторы делятся на два класса: постовые и рамповые. Постовые редукторы малой пропускной способности способны подавать до 5 м3/ч газа при давлении 3 атм или до 25 м3/ч при давлении 10 атм. Такие редукторы используют для обслуживания одного сварочного поста.

Рамповые редукторы отличаются высокой пропускной способностью до 100 м3/ч, могут обслуживать сварочные комплексы из нескольких постов, сверхмощные посты для резки и другое профессиональное специализированное оборудование. За счет того, что у рамповых редукторов сечения большего размера, они больше по весу и габаритам.

Классификация регуляторов газа

Модель	Давление на входе	Давление на выходе	Расход газа	Наличие регулировки	Наличие манометра
РДСГ 1-0,5 Беларусь	0,07-1,6 МПа	2000-3600 Па	0,5 м3/час	нет	нет
РДСГ 1-1,2	0,07-1,6 МПа	2000-3600 Па	1,2 м3/час	нет	нет
Milano под подводку	0,03-0,75 МПа	1960-5880 Па	1,5 м3/час	да	нет
Milano под рукав	0,03-0,75 МПа	1960-5880 Па	1,5 м3/час	да	нет
Италия 694	1,6 МПа	2900 Па	1,5 м3/час	нет	нет
Италия 694 д/композитных баллонов	1,6 МПа	3700 Па	1,5 м3/час	нет	нет
РДСГ 1-1,3 Китай	0,07-1,6 МПа	2000-3600 Па	1,3 м3/час	нет	да
РДСГ 1-0,5 Китай	0,07-1,6 МПа	2000-3600 Па	0,5 м3/час	нет	да
GOK EN-61	1,6 МПа	3700 Па	1,5 м3/час	нет	нет
GOK д/композитных баллонов	1,6 МПа	2900 Па	1,5 м3/час	нет	нет

Классификация в зависимости от сферы применения

Газовое оборудование, работающее на пропане, отличается рабочим давлением и необходимостью регулировать расход. Редукторы делятся по принципу использования:

• нерегулируемые бытовые;
• регулируемые универсальные;
• промышленные профессиональные.

Каждая группа рассчитана на определенное расходное оборудование и интенсивность использования.

Бытовые нерегулируемые

Домашнее оборудование: печи, котлы, автомобильные двигатели и другое, настроено на работу с постоянным давлением

Бытовые редукторы рассчитаны на малый расход и низкое давление на выходе. Они имеют простое устройство, позволяющее ремонтировать их самостоятельно.

Универсальные регулируемые

Универсальный редуктор подходит для бытового и медицинского оборудования. Он верно будет служить любителям, использующим сварку периодически в небольших количествах. Не стоит долго задумываться, какой бюджетный редуктор приобрести, если для кратковременного подогрева используется газовая пушка.

Профессиональные

Внешне профессиональные редуктора для пропана отличаются наличием двух манометров и бокового отверстия, закрытого пробкой, используемого для прочистки канала. Винт регулирующий расположен сверху. Подходят для подключения на полуавтоматический сварочный аппарат, газовую горелку и другое промышленное оборудование, работающее в активном режиме.

От универсального устройство отличается повышенной прочностью. Корпус, прокладки, детали изготовлены из дорогих и износостойких материалов.

Назначение газового редуктора

Редуктор для газового баллона

Газовая смесь в баллоне находился под большим давлением. Это облегчает перевозку, так как позволяет в относительно небольшой емкости перевозить большой объем голубого топлива. Однако оборудование – колонка, котел, генератор – рассчитано на низкое давление бытового газа – не более 0,3–0,6 МПа. Чтобы обеспечить такую трансформацию, необходим адаптер.

Газовый редуктор – приспособление для снижения давления газовой смести на выходе из баллона или трубы. Эта же конструкция поддерживает постоянный напор газа вне зависимости от того, как изменяется наполненность емкости.

По какому принципу работает прибор?

Температура тосола должна подняться до 40. Работа газового редуктора возможна только после хорошего прогрева машины. Как работает газовый редуктор на авто?

Происходит следующее:

1. Жидкий газ из резервуара поступает в фильтр и очищается. Там он и находится, пока электромагнитный клапан в закрытом виде.
2. Затем горючее проходит через седло клапана 1-й ступени и превращается в пар. Мембрана под его давлением оттягивает коромысло клапана, он опускается на седло и поток газа останавливается. Так получают рабочее давление 0,4 атм. Корректируется оно пружинным механизмом.
3. Автомобильное газовое топливо продвигается дальше, на седло клапана 2-й ступени. Затем через выпускной штуцер топливо идёт к мотору.

Основной принцип подключения

Установка редуктора должна выполняться в соответствии с определенными правилами. Их нарушение делает эксплуатацию ГБО далеко не безопасной. В первую очередьследует помнить, что редуктор должен монтироваться строго вертикально, обязательно параллельно движению автомобиля.

Крепление редуктора должно быть очень прочным. Для этого используется специальный крепёжный кронштейн. Он крепится к кузову автомобиля несколькими болтами в зависимости от конструкции детали (2-3). Редуктор ГБО устанавливается выше самой верхней точки радиатора охлаждения. Только в этом случае этот узел системы ГБО будет правильно и эффективно работать. Электромагнитный клапан ГБО монтируют таким образом, чтобы было обеспечено его полное соприкосновение с кузовом машины.

Чтобы подключить систему охлаждения, необходимо подсоединить испаритель. Для соединения используется несколько дополнительных деталей:

• трубки;
• тройники.

Охлаждающая жидкость проходит по нижнему патрубку. После прохождение тосола (антифриза) по специальным каналам охлаждения, выход жидкости в охлаждающий контур двигателя осуществляется с помощью верхнего патрубка.

Как выбрать модель пропанового редуктора

Выбирая пропановый адаптер, необходимо изучить его характеристики, отштампованные на корпусе или нанесенные несмываемой краской. Критически важными для выбора будут:

• Рабочая температура.
• Максимальное давление на входе, кг/см3.
• Рабочее давление, кг/см3.
• Максимальный расход газа, м3/час.
• Способ подключения.

Пропановый редуктор и его части

Так, рабочая температура большинства моделей лежит в диапазоне -15+45˚С. Этого достаточно для уверенной работы устройства в зоне умеренного климата. Максимальный напор на входе обычно составляет 25 кг/см3 , что позволит работать от баллона. Рабочий напор должен быть не меньше, чем требуется по техническим условиям для устройства — потребителя. У большинства из них оно не превышает 3 кг/см3. Использование пропанового адаптера с максимальным значением расхода меньше, чем у устройств-потребителей в сумме, приведет к их нестабильной работе, прекращению горения и созданию пожароопасной обстановки.

Способ подключения входящего патрубка, как правило, общий для всех и определяется выходным соединением стандартного газового баллона. Он представляет собой резьбовую накидную гайку на ½ дюйма с левой резьбой.

С выходным, рабочим патрубком дело обстоит чуть сложнее. Некоторые пропановые адаптеры, особенно бытовые, предназначенные для подключения газовых плит или обогревателей, снабжены единственным вариантом — ниппельным выходом на 6,3 мм. Такие редукторы будут стоить дешевле.

Универсальным выходом является также резьбовое соединение, к нему можно присоединить как накидную гайку, так и переходник на штуцер 6,3 или 9 мм. Если вы собираетесь подключать к редуктору одновременно несколько устройств, то нужно выбрать вариант с резьбовым выходом, к которому и привинтить коллектор-раздатчик. В целях безопасности каждый отвод коллектора должен быть снабжен отдельным краном, перекрывающим патрубок.

Причины выхода из строя

При износе уплотнители меняют на новые

Неисправности регулятора можно разделить на 2 группы: устранимые и неустранимые. К первым относят:

• Износ уплотнителей соединительных элементов. Вкладыши меняют или герметизируют соединение силиконовым герметиком. Сделать это нужно обязательно, так как прохудившаяся прокладка становится причиной утечки газа.
• Отклонение в показаниях манометра при нормальном давлении может быть вызвано проблемами с пружиной. В этом случае редуктор разбирают и осматривают пружину: смещают, заменяют новой. Если деталь потеряла упругость, подкладывают твердую подкладку.
• Проблемы с клапаном вызваны износом каучуковой прокладки. Ее заменяют таким же элементом из ремонтного комплекта.
• При повреждении или разрыве мембраны манометры демонстрируют реальную картину. В этом случае нужно заменить деталь.

К повреждениям, которые нельзя устранить самому, относится поломка пневматического датчика. Здесь требуется участие специалиста.

Технические характеристики пропанового редуктора БПО 5-3

Редуктор пропановый БПО 5-3 выпускается предприятием Krass. Сохраняя общие для пропанового редуктора принципы работы, он выгодно отличается от бюджетного БПО 5-2:

• Вес 0,67 кг.
• Длина × Ширина × Высота 164 × 108 × 136мм.
• Рабочая температура -15+45˚С.
• Максимальное давление на входе 25 кг/см3.
• Рабочее давление, 4 кг/см3.
• Максимальный расход газа 5 м3/час.
• Способ подключения W 21,8-14 ниток на 1″ LH.
• Рабочий выход М16х1,5 LH.

Технические характеристики пропанового редуктора БПО 5-3

Редуктор пропановый БПО 5-3 производства Krass заслуженно считается уже не любительским, а профессиональным устройством.

Следует отметить, что под именем БПО 5-3 Ridius выпускает свой пропановый редуктор и дочерняя компания Вырицкого завода металлоизделий, однако характеристики и материалы корпуса, применяемые Ridius, не позволяют отнести их продукцию к классу профессиональных.

Назначение баллонного пропанового редуктора БПО 5-3

Пропановый редуктор БПО 5-3 используется для понижения, стабилизации и управления напором напором бытового газа, подаваемого из стандартных баллонов таким потребителям, как сварочные горелки и резаки, обогреватели и большое количество других разновидностей потребителей.

Комплектность газового пропанового редуктора БПО 5-3

• устройство в сборе;
• ниппель для подключения шлангов диаметром 6,3 или 9 мм;
• гайка;
• техпаспорт изделия;
• упаковочная коробка.

Комплектность газового пропанового редуктора БПО 5-3

Преимущества баллонного пропанового редуктора БПО 5-3

• точная установка рабочего давления
• лазерное нанесение параметров на корпус
• эргономичный регулировочный маховик
• штрих-код производителя на корпусе упрощает учет, логистику и комплектацию заказов для продавца

Устройство и принцип работы пропанового редуктора БПО 5-3

Пропановый адаптер исполнен по однокамерной схеме, однако отличается большей площадью мембраны, большим ходом штока и большим размером маховика. Все эти конструктивные преимущества позволяют точнее выставлять и регулировать рабочее давление.

Корпус пропанового редуктора выполнен целиком из латуни, что повышает прочность, надежность и удлиняет срок эксплуатации

Меры безопасности при работе с пропановым редуктором БПО 5-3

Меры безопасности также совпадают с мерами для БПО 5-2, однако, ввиду более высокого рабочего давления необходимо тщательно следить за тем, чтобы не превысить допустимые параметры — потребителей .

Правила обращения с механизмом

Открывают и закрывают редуктор с помощью вентиля

Монтаж и техосмотр газовых редукторов выполняет специалист. Потребитель обязан соблюдать правила эксплуатации, написанные в инструкции. К общим рекомендациям относят следующее:

• Подключают прибор при вывернутом регулировочном винте. Перед этим отверстие вентиля баллона продувают, а штуцер и накидную гайку очищают от грязи и масла.
• Когда впервые открывают вентиль резервуара, наблюдают за показаниями манометра высокого давления. С помощью регулировочного винта устанавливают необходимый показатель выходного газа.
• При перерывах в работе – больше суток отсутствия – вентиль закрывают, регулировочный винт ослабляют, газ стравливают из камеры низкого давления.
• Винты и вентили вращают плавно, без рывков.
• Следят за исправностью манометра и предохранительного клапана. При появлении подозрительных признаков обращаются к газовщикам.

Назначение баллонного пропанового редуктора БПО 5-2

Пропановый редуктор БПО 5-2 используется для снижения и стабилизации напора бытового газа, подаваемого из стандартных баллонов таким потребителям, как сварочные горелки и резаки, обогреватели и большое количество других разновидностей потребителей.

Устройство и принцип работы пропанового редуктора БПО 5-2

Этот пропановый редуктор построен по однокамерной схеме, на входе имеет патрубок с резьбовой накидной гайкой для присоединения к баллону. Корпус отлит из алюминиевого сплава, крышка корпуса изготовлена из полиамида.

https://youtube.com/watch?v=eXophZ3QC3M

Особенностью исполнения пропанового редуктора являются его малые размеры и вес, что делает БПО 5-2 удобным в перевозке и хранении.

Технические характеристики пропанового редуктора БПО 5-2

Пропановый редуктор производится старейшим в стране изготовителем газового оборудования — заводом «Нева»:

Технические характеристики редукторов

• Вес 0,34 кг.
• Длина × ширина × высота 135 × 105 × 96мм.
• Рабочая температура -15+45˚С.
• Максимальное давление на входе 25 кг/см3.
• Рабочее давление 3 кг/см3.
• Максимальный расход газа, 5 м3/час.
• Способ подключения W 21,8-14 ниток на 1″ LH.
• Рабочее подключение М16х1,5 LH.

Комплектность газового пропанового редуктора БПО 5-2

В комплект поставки входят:

• Пропановый редуктор в сборе.
• Технический паспорт.
• Ниппель под рукав 6,3 или 9 мм.
• Упаковка.

Меры безопасности при работе с пропановым редуктором БПО 5-2

Пропан является источником повышенной опасности. Чтобы сознательно следовать требованиям безопасности, надо понимать, какие именно угрозы несет в себе сам газ и использующие его устройства:

Меры безопасности при работе с пропановым редуктором БПО 5-2

• Прежде всего, пропан огнеопасен. Неправильное обращение с ним может вызвать серьезную угрозу жизни и здоровью людей, а также материальным ценностям.
• Пропаном нельзя дышать. В атмосфере пропана человек погибает. При вдыхании небольших количеств он приводит к отравлению, вызывающему головную боль и рвоту.
• Пропан взрывоопасен при определенных условиях, при достижении определенной концентрации пропана в воздухе происходит объемный взрыв. Взрыв также происходит при резком повышении температуры в баллоне.
• При быстром истечении пропана из баллона в атмосферу происходит сильное понижение температуры, которое может привести к тяжелым и глубоким обморожениям.

Правила для работы с пропановым баллоном

Чтобы избежать этих неприятных последствий, при работе с пропаном необходимо соблюдать следующие правила:

• Не работать с пропаном рядом с источниками открытого огня или сильного нагрева.
• Не вносить в зону работы другие легковоспламеняющиеся вещества.
• Не использовать рядом с пропаном несовместимые с ним химически материалы, такие, как нитраты и перхлораты.
• Не использовать газовое оборудование и арматуру, имеющее видимые механические повреждения и признаки утечки газа.

Правила эксплуатации пропанового редуктора БПО 5-2

Правила эксплуатации содержат, прежде всего, требования неукоснительного соблюдения мер безопасности, перечисленных выше.

Каждый раз перед началом эксплуатации необходимо осмотреть пропановый  редуктор, соединительную арматуру, подводящие шланги на предмет наличия механических повреждений и видимых и слышимых признаков утечки. При обнаружении таких признаков начинать эксплуатацию недопустимо, поврежденное оборудование подлежит ремонту или замене.

Правила эксплуатация пропанового редуктора

Если стрелка манометра  не двигается или , наоборот, скачет при постоянном расходе газа — он неисправен и подлежит замене.

Необходимо также внимательно следить за сроком проведения плановой поверки манометра пропанового редуктора на соответствие паспортным техническим требованиям. Такая проверка должна осуществляться специальной сертифицируемой организацией не реже одного раза в пять лет.

Кроме того, необходимо соблюдать порядок подключения пропанового редуктора к баллону и к потребляющим устройствам. Не реже раза в месяц нужно проверять состояние фильтра и при необходимости очищать его.

Необходимость использования газовых редукторов

Без установки специального устройства – редуктора – давление в автономной газовой сети теряет стабильность и меняется в зависимости от наполнения баллона и состава топлива. Чтобы этого не происходило, и устанавливают прибор с расходомером-манометром, по показаниям которого можно судить о рабочем давлении.

Регулирующее оборудование требует обслуживания и время от времени проходит поверку, которую производят представители обслуживающей организации – службы Горгаза или Облгаза.

Собственники жилья не допускаются к поверке газовых редукторов, но могут контролировать действия рабочих, поэтому разберем по порядку все важные моменты – от конструкции прибора до периодичности вызова газовиков.

Устройство, принцип работы и виды

Конструкция редуктора отличается простотой, но в основе его производства лежит высокая точность изготовления всех элементов.

Устройства у разных производителей могут отличаться, но основные части конструкции остаются одинаковыми.

Детали пропанового устройства:

• металлический или полимерный корпус;
• присоединительный патрубок с накидной гайкой;
• рабочий патрубок с резьбой;
• фильтрующий узел;
• две камеры, между которыми расположена мембрана;
• клапан с седлом на штоке;
• две пружины – задающая и возвратная;
• манометр.

Выделяют два вида пропановых редукторов: 1-ступенчатые и 2-ступенчатые. Отличие состоит в способе понижения напора: в одноступенчатом процесс происходит в один этап, в двухступенчатом – в два. Конструкционное отличие второго – в наличии камеры высокого давления и дополнительного клапана.

Двухступенчатое устройство целесообразно применять для баллонов, у которых на входе высокое давление, но в быту чаще используют одноступенчатые модели.

Чтобы отличить пропановый прибор от кислородного или других, его помечают красным цветом, но встречаются и устройства «металлик».

Принцип работы состоит в регулировке давления. Поступая через патрубок в камеру высокого давления, газ давит на мембрану. Клапан открывается посредством пружины и пропускает топливо в следующий отсек – камеру низкого давления.

Там газ воздействует на мембрану с другой стороны, в результате чего давление приобретает рабочие параметры. Как только это происходит, клапан закрывается. Процесс повторяется по мере изменения параметров.

Соединение с газопроводом, ведущим к газовой плите, осуществляется через входной патрубок. Для бытовых баллонов выпускают устройства с ниппельным отводом с типовым диаметром 6,3 мм. Они дешевле, чем редукторы для сварочного оборудования.

Правила безопасной эксплуатации

Согласно инструкции по безопасной эксплуатации редукторов для газовых баллонов, необходимо соблюдать ряд правил. Перед использованием устройства нужно убедиться в его исправности и обязательно уточнить дату поверки. Если со дня последней поверки прошло больше года, оборудование применять нельзя – необходимо связаться с технической службой и вызвать специалиста.

Разрешен ввод адаптера только с исправным манометром (или манометрами). Для проверки открывают вентиль баллона и следят за стрелками на приборах. Рабочее давление устанавливают, исходя из показаний манометра низкого давления. Для регулировки медленно поворачивают винт.

При закрытом вентиле производить установку рабочих параметров нельзя. Показатели манометра высокого давления пригодятся, когда вы захотите узнать о наличии пропана в баллонах.

Иногда случаются неприятности, при которых следует срочно вызывать аварийную газовую службу, но некоторые мероприятия можно провести самостоятельно. Если редуктор замерзает, его отогревают паром или горячей водой, предварительно перекрыв и изолировав баллон.

Если вы надолго уезжаете из дома, газ необходимо перекрыть – повернуть отсекатель, установленный внутри дома, и обязательно затянуть вентиль баллона.

Нельзя производить следующие действия:

• выполнять сварочные работы вблизи действующего газового оборудования;
• проверять герметичность открытым огнем – зажигалкой или спичкой;
• отогревать замерзшую арматуру открытым огнем;
• устанавливать редукторы другого назначения – например, для кислородных или ацетиленовых баллонов;
• использовать манометры с неподходящими техническими характеристиками;
• применять не прошедшие поверку, неисправные манометы.

Если устройства или соединения имеют видимые механические повреждения, не рекомендуем использовать автономную сеть – следует вызвать специалиста, который проверит пригодность оборудования и выдаст положительное заключение.

С правилами по безопасной эксплуатации газовых приборов можно ознакомиться в ПБ 03-576-03.

Виды редукторов.

Редуктор для сжатых газов работает с баллонами, в которых давление может достигать 250 атмосфер, а выдает он всего 1 – 16 атмосфер на выходе. Правда стоит отметить, что существуют различные модификации газовых редукторов, позволяющие увеличить выходное давление, например РК – 70 на выходе может выдать до 70 атмосфер.

Заметим, что расход газа во многом зависит от самой модели. Расход может составлять и несколько кубов в час, и сотни кубометров за тоже время.

Газовые редукторы делятся на:

• Прямые
• Обратные

Прямые и обратные газовые редукторы отличаются исключительно своим строением и методами работы, но задача у них только одна – понизить давление газа из баллона и поддерживать его постоянным.

Основные детали всегда одинаковы для всех типов редукторов, поэтому их отличия только в строении и принципе действия.

Также, есть и двухкамерные редукторы, которые более совершенны в своих показателях работы. Двухкамерный редуктор проводит понижение давления поэтапно, используя для этого сразу две камеры для редуцирования газа

Этот факт позволяет редуктору поддерживать постоянное давление более эффективно, что важно при проведении сложных работ

Основной минус двухкамерного редуктора – сложность его строения, поэтому применяют его исключительно при проведении работ повышенной сложности, где важна высокая точность и постоянность рабочего давления газа.

Как работает редуктор для баллона:

1 Прямой редуктор

Обычный простой редукционный аппарат для газа, состоит из двух камер c областью повышенного и низкого давления разделенных между собой резиновой мембраной. Кроме того, “редукционник” оборудован входным и выходным штуцером. Современные приборы сконструированы так, что сильфонная подводка вкручивается прямо в редуктор. Все чаще можно встретить газовый редуктор с третьим штуцером, предназначенным для монтажа мономера.

После подачи газа по шлангу и далее через штуцер он поступает внутрь камеры. Создаваемое газовое давление стремится открыть клапан. С обратной стороны на клапан давит запорная пружина, возвращая его назад на специальное посадочное место, называемое в простонародье “седло”. Возвращаясь на свое место, клапан препятствует бесконтрольному поступлению газа высокого давления из баллона.

Мембрана

Вторая действующая сила внутри редуктора является резиновая мембрана, разделяющая устройство на область высокого и низкого давления. Мембрана выступает “помощником” высокому давлению и в свою очередь стремится приподнять клапан из седла, открывая проход. Таким образом, мембрана находится между двух противоборствующих сил. Одну поверхность поддавливает нажимная пружинка (не путайте с возвратной пружиной клапана), которая хочет открыть клапан, с другой стороны, на нее давит уже прошедший газ в зону низкого давления.

Нажимная пружина имеет ручную регулировку силы нажатия на клапан. Советуем газовый редуктор купить с посадочным местом под манометр, таким образом вам будет легче осуществлять регулировку нажатия пружины до нужных значений давления на выходе.

По мере выхода газа из редуктора к источнику потребления, давление в камере рабочего пространства понижается, давая возможность распрямиться нажимной пружинке. Она то и начинает выталкивать клапан из седла, снова позволяя наполнить прибор газом. Соответственно давление ползет вверх, надавливая на мембрану уменьшая размер нажимной пружинки. Клапан перемещается назад в седло суживая щель, уменьшая наполнение газом редуктор. Далее процесс повторяется до тех пор, пока давление не выравнивается до установленного значения.

Следует признать, что редукторы для газовых баллонов прямого типа ввиду сложной конструкции, не пользуются повышенным спросом, гораздо более широкое распространение нашли редукторы обратного типа, к слову сказать они считаются приборами с высокой степенью безопасности.

2 Обратный редуктор

Функционирование прибора, заключается в противоположном действии описанном выше. Сжиженное голубое топливо подается в камеру где создается высокое давление. Баллонный газ накапливается и мешает клапану открыться. Чтобы обеспечить поступление газа в бытовой прибор, требуется повернуть регулятор по направлению правой резьбы.

С обратной стороны ручки регулятора находится длинный винт, который накручиваясь надавливает на нажимную пружинку. Сжимаясь она начинает изгибать эластичную мембрану в верхнее положение. Таким образом, передаточный диск посредством штока, оказывает давление на обратную пружинку. Клапан приходит в движение, начинает приоткрываться, увеличивая зазор. Голубое топливо устремляется в щель и заполняет рабочую камеру с низким давлением.

В рабочей камере, в газовом шланге и в баллоне давление начинает возрастать. Под действием давления осуществляется распрямление мембраны, содействует ей в этом постоянно сжимающаяся пружинка. В результате, механических взаимодействий передаточный диск опускается ослабляя обратную пружину, которая стремится вернуть клапан на свое посадочное место. Закрывая зазор, естественно поступление газа из баллона в рабочую камеру ограничивается. Далее с понижением давления в сильфоновой подводке запускается обратный процесс.

Одним словом, в результате сдержек и противовесов, качели удается уравновесить и газовый редуктор поддерживает в автоматическом режиме сбалансированное давление, без резких скачков и перепадов.
