Делаем вытяжной зонт для мангала из металла или кирпича

Особенности крепления дымового колпака

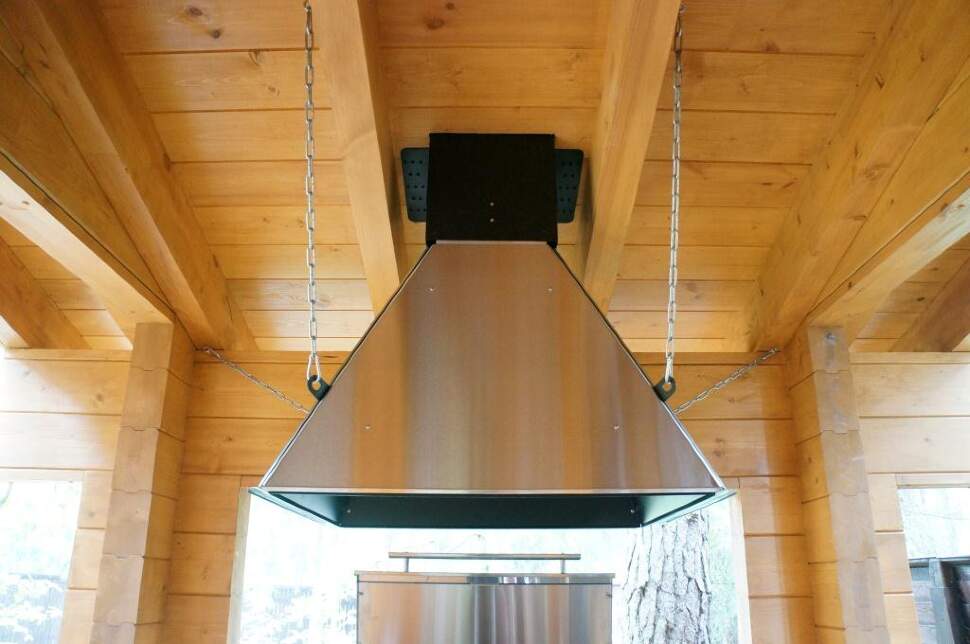

Подобное приспособление часто подвешивается к потолку или крыше беседки. Однако иногда к каркасу привариваются металлические стойки, играющие роль опоры для дымового колпака. Первый вариант крепления — подвесить к потолку — является более распространённым за счёт высокой практичности. Более того, при необходимости мангал можно использовать на природе — при транспортировке сложностей не возникнет.

Монтаж дымосборника начинается с установки на поверхность стены или потолка специального крепежа, который будет отвечать за изменение положения колпака во время использования.

Особенности выбора вытяжек для беседки

  • Как правило, мангалы чаще всего устраивают в беседках. Следовательно, и вытяжки для мангалов получаются там же.
  • Сама беседка, её составляющие и мангал должны быть созданы из огнестойких материалов. Деревянные элементы пропитываются огнеустойчивыми лаками.
  • Здесь у вас может сложиться дилемма: какую вытяжку устроить? Если мангал кирпичный, то в большинстве случаев и вытяжка создаётся из кирпича. Она характеризуется внушительным эксплуатационным периодом, но требует много места для размещения. То есть, если ваша беседка имеет большие параметры и мангал кирпичный, тогда выбор отдаётся кирпичной вытяжке.
  • Если беседка небольшая и в неё устроен мангал скромных параметров, то подойдёт металлическая вытяжка.

Разновидности дымоотводов

Вытяжки для мангалов изготавливаются из металла или выкладываются из кирпичей. Каждая разновидность такого приспособления имеет свои особенности, например:

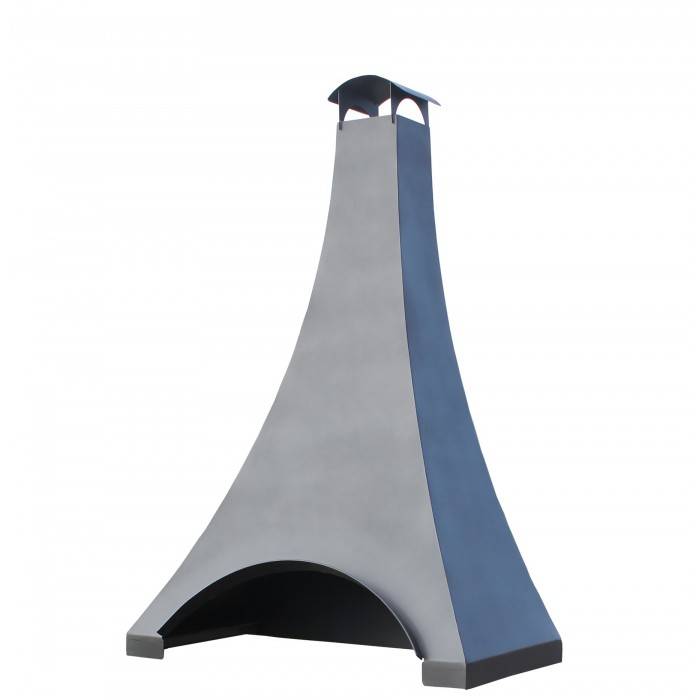

  1. Металлический вытяжной зонт делают в форме купола, диаметр которого составляет 1,5 метра. В качестве основного материала используются стальные или медные листы. Входное отверстие имеет большие размеры, и объём самого дымохода должен быть больше, чем вместимость мангала.
  2. Кирпичный дымоотвод неотделим от самого мангала, но такая вытяжка может монтироваться на отдельных основаниях. Их размер соответствует величине мангала. Диаметр выпускного отверстия можно регулировать при помощи специальной заслонки.

Изготовление каждого типа вытяжки имеет свои особенности и требует наличия определённых инструментов.

Как установить вытяжной зонт?

Установке в частном доме вытяжного оборудования, которое будет эффективно отводить неприятные запахи и загрязнённый воздух из кухни, создавая благоприятную атмосферу и во всём доме, может помочь предлагаемая инструкция:

Пошаговый процесс самостоятельного подключения вытяжки

  1. Замерить ширину плиты и подобрать подходящие по размерам вытяжной зонт и воздухоотвод.
  2. Определить на стене место установки вытяжки непосредственно над плитой, не забывая, что нижний её край должен возвышаться над варочной поверхностью на 60-75 см.
  3. Накрыть плиту плотной бумагой и обеспечить быструю уборку мусора, образующегося при проведении последующих работ.
  4. Выпилить в потолке проём для воздухоотвода, используя выкружную пилу.
  5. Строго по оси получившегося проёма просверлить, применяя длинное сверло, небольшое отверстие (10 мм) в крыше. Так обозначается центр канала воздуховода.
  6. Начертить мелом на крыше круг, принимая за его середину полученное отверстие.
  7. Пропилить кровлю и находящуюся под ней обшивку.
  8. Установить вентилятор на получившееся в крыше отверстие: его патрубок вставить в отверстие.
  9. Закрепить фланец и хорошо загерметизировать стык по периметру.
  10. Соединить снизу патрубок вентилятора с вентиляционным каналом.
  11. Подключить электромотор вентилятора к электрической сети.
  12. Вывести провода от вентилятора на кухню (через потолок).
  13. Соединить гибкий вытяжной канал с патрубком зонта.
  14. Проверить прочность всех соединений, обернуть стыки фольгой.
  15. Прикрепить (шурупами) строго горизонтально кронштейны для установки вытяжного зонта, согласуясь с заранее сделанными на стене отметками.
  16. Повесить на кронштейн вытяжной зонт.
  17. Подключить провода вентилятора к электрической сети.

Беритесь самостоятельно только за монтаж небольших вытяжек, а вот установку больших изделий стоит доверить профессионалам

Качественно установить вытяжной зонт можно самостоятельно, руководствуясь рекомендациями, посмотрев предлагаемое видео, или же обратиться за помощью к профессионалам.

Специалисты, обладающие достаточной квалификацией, помогут установить новое оборудование так, чтобы оно отвечало всем требованиям безопасности и гарантировано, точно со своим предназначением, выполняло функцию очистки воздуха на вашей кухне.

Отличная статья 0

Особенности строительства и эксплуатации

При строительстве дымохода для его правильного функционирования надо учитывать некоторые особенности. Для создания хорошей тяги его верхний срез должен возвышаться над коньком крыши. Если вытяжка имеет квадратное сечение, размер стороны должен равняться 25 сантиметрам. Круглый дымоход должен иметь не менее пятнадцати сантиметров в диаметре.

В заключение можно сказать, что обустройство вытяжки для мангала в беседке значительно повышает комфорт и безопасность процесса приготовления пищи на открытом пламени. Дымоход вполне возможно сделать самостоятельно, в этом нет ничего особо сложного. Правильно изготовленная конструкция имеет длительный срок эксплуатации.

У некоторых граждан слово дача всегда ассоциируется с каким-то пиршеством, застольем, в первую очередь с обязательным наличием мангала. В таком случае, свой собственный мангал с каналом дымохода будет идеальным решением для небольших застолий, особенно на небольших участках со стоящими рядом зданиями. Сегодняшняя статья будет полностью посвящена мангалам, какие конструкции есть, чему лучше отдавать предпочтение и какие виды из представленных сегодня в магазинах обладают большим количеством преимуществ.

Пару слов о складных мангалах

Складной мангал представляет собой облегченную жаровню, которую можно легко перемещать и устанавливать в нужном месте, в том числе и в беседке. Лучшим материалом для его изготовления считается нержавеющая сталь, оптимальная толщина стенок — два миллиметра.

Более тонкие листы будут быстро прогорать, толстые значительно увеличат вес конструкции. Для улучшения процесса горения по периметру нижней части жаровни проделываются сквозные отверстия. Через них угли могут выпасть на пол беседки и воспламенить его

Кроме того, складной мангал легко опрокидывается, так что пользоваться им нужно очень осторожно

Преимущества

Тем не менее, складной мангал имеет определенные преимущества. К ним относятся:

  • маленький вес, облегчающий транспортировку;
  • в разобранном виде мангал легко укладывается в багажник автомобиля;
  • небольшая стоимость.

Небольшая по размерам жаровня не образует много дыма в процессе приготовления мяса. Как правило, складной мангал устанавливают в беседках, представляющих собой навес без стенок. В закрытых беседках его нужно оборудовать вытяжкой.

Особенности функционирования устройств

Производители предлагают стационарные и переносные мангалы, притом разборные мобильные конструкции не оснащаются вытяжкой. Первая категория нередко реализуется в виде многофункционального барбекю-комплекса со встроенными механизмами для вывода продуктов сгорания, но при необходимости можно и своими руками установить вентилятор на мангал.

Конструкция выглядит как стандартный вытяжной зонт, притом купол (первое рабочее звено) может быть выполнен в форме срезанной пирамиды, эстетичной полусферы, габаритного параллелепипеда. Если составление дизайна беседки, летней кухни поручается профессионалу, можно встретить декорированные вытяжки, гармонично дополняющие интерьер и экстерьер.

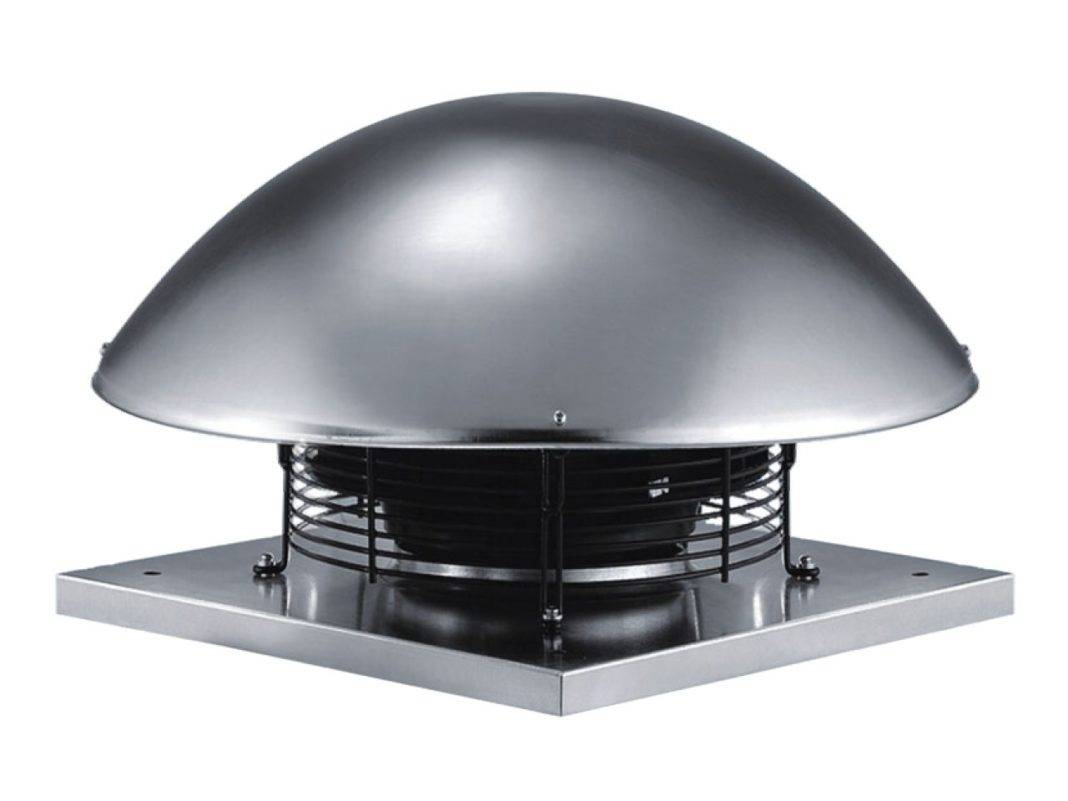

Как выглядит вентилятор для мангала

Объем купола должен минимум на треть превосходить рабочий объем вытяжного оборудования, это условие неизменно для обеспечения своевременного сбора и вывода газов. Расчет оптимальной высоты трубы и производительности вентилятора должен основываться как на технических параметрах сооружения, так и на планируемой интенсивности эксплуатации мангала.

При проектировании вытяжной системы в зоне барбекю важно обеспечить связке оборудования следующие характеристики:

  • для создания оптимальной тяги дымоходу нужно придать сужение и изгиб. Промежуток между верхней линией трубы и поверхностью почвы должен составлять от 280 см. По мере увеличения высоты дымохода усиливается генерация тяги;
  • неотъемлемым атрибутом является жаростойкий искрогаситель, монтируемый на вершину трубы. Он выглядит как сито, сквозь него свободно перемещаются газы, при этом он препятствует случайному возгоранию сооружения из-за вырывающихся искр;
  • чтобы облегчить эксплуатацию мангала, стоит предусмотреть жироуловитель – это жесткая рама, оснащенная сменной емкостью. Последняя собирает вытекающий из продуктов сок, жир, ее легко почистить или заменить на новую в зависимости от особенностей исполнения и материала.

Главным рабочим звеном вытяжки для мангала является дымоотсос в виде вентилятора, он отвечает за дополнительный воздухообмен и вывод дыма из зоны готовки.

Какие бывают конструкции?

Стоит отметить, что всего мангалы подразделяются на два основных вида, то есть по типу материала, из которого они изготовлены:

  1. Металл.
  2. Кирпич и сродные ему материалы.

Мангал из кирпича с дымоотводом

Все большее предпочтение отдают первому типу конструкций, мангал с дымоходом для своей беседки проще сделать именно из такого материала. Требуется минимум усилий, и громоздких неповоротливых конструкций у вас не будет. Если уже говорим о металлических конструкциях, тогда нужно напомнить о таких различиях:

  • складные;
  • барбекю;
  • переносные;
  • арт-деко.

Складные

Складные отлично подходят для любителей путешествовать, они помещаются в автомобиль и не требуют много места. Переносные отличаются от складных, только наличием ножек и монолитной жаровней. Они наиболее популярны, так как не требуют для изготовления каких-то сложных приспособлений и знаний.

Барбекю

Мангал барбекю с крышкой

Барбекю, которые имеют колоссальную степень популярности в США, отличаются наличием специальной сетки под гриль. Зачастую, они обладают полукруглыми формами, имеют крышку. Крышка помогает в приготовлении овощей, так как позволяет дольше их тушить.

Арт-деко

Ну и последний тип, это так называемые узорчатые и кованые фигуры. Изготовить такой мангал с дымоходом собственноручно очень сложно, не обладая навыками в ковки. Как правило, место для таких печей выбирают стационарное, ведь из-за общего веса, переносить такие конструкции с места на место, достаточно сложно.

Мангал арт-деко кованный

Все остальные виды мангалов, которые можно только найти на просторах интернета, являются ничем иным, как модификациями. Часто можно увидеть больше зоны отдыха, под крышей которых устанавливаются печь мангалы с дымоходом с традиционным видом топки либо газовые мангалы.

Кроме того, помимо металлических конструкций, существуют также и кирпичные сооружения. Вид у них более монументальный и грандиозный. Они способны внести свою лепту в оформление дизайна участка.

Подразделяются они на несколько основных подвидов:

  • открытые;
  • закрытые;
  • комбинированные.

Кирпичные мангалы с дымоходом независимо от вида, всегда монументальные и устанавливаются на специальный постамент, без возможности сдвинуть и убрать.

44 Чертежа мангалов из кирпича с размерами и схемами

Здесь собрано более 44 чертежей, схем и макетов как мангалов, так и мангальных комплексов из кирпича, т.е. с печкой, коптильней, плитой под казан и со всякими другими наворотами.

Мангали из кирпича с металлической оправой

Мангал из кирпича и металла – переносной.

Этот простой мангал сделан своими руками автором из железа и кирпича. Рама сварена из металла, в внутрь в рабочую зону “шашлычницу” вложен огнеупорный кирпич.

Хоть он и из кирпича, но все же переносной (около 50 кг.) два человека смогут перенести в гараж на зиму.

Глубина – 20 см. Комментарий автора: (20 см это самое оптимальное глубже дырки нужны, меньше мясо горит)

Профиль – битая граньПокрашен термокраскойЛюди советуют, что если кирпич огнеупорный, то угли нельзя заливать водой, а то кирпич быстрее разрушиться от перепада температур

Совет: если у вас обычный высокий мангал из металла, то положите на дно огнеупорный кирпич, тогда высота уменьшиться до рекомендуемой и дно не будет выгорать, что увеличит срок службы

Мангал из кирпича + печь под казан своими руками

Это мангал и печь, на которую поставить казан или сковороду, автор сделал сам своими руками. Печь отделена от мангала металлической перегородкой, когда угли в печи созревают, их выгребают в мангал (убрав перегородку). На печь можно поставить. К тому же автор утверждает, что это по совместительству ещё и тандыр лайт “, выгребя весь уголь вполне можно поставить на пару-тройку часиков маленький чугунок с картошечкой и мясом”

Автор хотел сделать весь мангал из металла, но делать их кирпича оказалось выгоднее.Каркас из металла, нижняя обвязка и вертикальные балки из трубы 40х40. Сварен стол, на него уложена металлическая сетка (для лучшей сцепки глины), на стол уложены кирпичи. Для того чтобы высота стенок получилась 16 см (как рекомендуется для жарки шашлыков), автор решил положит профтрубу на первый ряд кирпичей, чтобы не резать кирпичи для второго ряда. Получилось 120 мм (кирпич) + 40 мм (труба) = 160 мм или 16 см.

На печи сверху чугунная конфорка для казана или сковороды. Труба – оцинкованная труба для водостокаПечь – из огнеупорного кирпичаМангальная зона – из обычного кирпичаВсе клалось на шамотной глине с пескомПол бетонРазмер по обвязке — 1200х1800

Пошаговые фото:

Какую кухонную вытяжку лучше установить в доме?

Помимо выбора способа работы обсуждаемых устройств, стоит также рассмотреть конкретные модели. По способу монтажа и месту установки вытяжки отличаются на несколько видов:

  • Встроенные вытяжки — установка такого оборудования предполагает, что над печкой у вас уже имеется шкаф или другие конструкции, куда можно спрятать вытяжку. В магазинах продаются в том числе специальные модели, с похожим дизайном с печами и распространенными видами шкафов. Покупать встроенную вытяжку лучше всего сразу с мебелью для кухню, для того, чтобы создать гармоничный и красивый интерьер;
  • Выдвижные вытяжки — очень элегантное решение для кухни вашего дома. Выдвигая устройство из ящика, вы увеличиваете площадь поглощения воздуха, а также активируете дополнительное освещение печи. Основными преимуществами таких устройств являются: высокая эффективность, возможность хранить вещи в шкафах и красивый внешний вид;
  • Вытяжки-вставки — зачастую вытяжные устройства имеют форму небольших вставок, которые монтируются в нишах или гипсокартонных модулях. По понятным причинам это абсорбирующие изделия;
  • Вытяжные трубы — их размещают обычно прямо над плитой у стены. Это конструкции с вытяжным шкафом, оснащенным очень эстетичным вертикальным дымоходом, в котором спрятана труба, уводящая загрязнения наружу дома. Их достоинства: высокая эффективность и красивый внешний вид. Такие трубы часто делают красивой, нестандартной формы, а поверхности украшают деревом и даже резьбой;
  • Островные вытяжки — по своей конструкции напоминают дымоходные изделия, однако в отличие от них, крепятся к потолку. Вот почему они называются подвесными устройствами. Эти типы вытяжек расположены прямо над плитой, которая является частью так называемого кухонного острова, расположенного посередине комнаты. Эти решения, в первую очередь, подходят для современного декора, потому что они отличаются элегантным внешним видом. Однако установка островной вытяжки — дорогая и сложная задача. Следует быть готовым к тому, что такое решение будет стоить дороже, по сравнению с другими видами вытяжных устройств.

Вытяжка для мангала своими руками: чертежи, инструкции, варианты

Если у вас на даче есть кирпичный или бетонный мангал, вы можете сделать его более удобным – отвести от него дым и улучшить горение. Вытяжка для мангала своими руками — это полезный и практичный проект для каждой дачи.

Если самодельный мангал  без вытяжки на открытом воздухе еще создает какие-то приятные впечатления, то беседка с мангалом просто невозможна без вытяжки. Работа над вытяжным зонтом для мангала требует от вас средний уровень подготовки и наличие определенных инструментов, что, возможно, для новичка будет тяжеловато.

Но в конце статьи в сможете найти как облегченные варианты этой же вытяжки, так и более продвинутые. Начнем с базовых конструкций и чертежей вытяжки для мангала.

Вытяжка для мангала.  Инструменты и материалы

  • Лист железа 3 мм.
  • Металлические уголки 20х20х3 мм.
  • Заклепки, шурупы, термостойкая краска.
  • Угловая шлифовальная машинка(болгарка) с дисками для резки металла.
  • Сварочный аппарат, электроды, маска.
  • Дрель с насадками для бетона.
  • Заклепочник.

Зонт состоит из каркаса, сделанного из металлических уголков, обшитого металлом. Высота зонта 2 м, он будет устанавливается на мангал размером 105х60 см. Зонт состоит из трех частей: основания, которое крепится на мангал; купола с внутренней перемычкой для улучшения тяги и трубы.

Как сделать вытяжку для мангала своими руками

Перед началом работ измерьте свой мангал, если ваши размеры отличаются, то надо откорректировать размеры вытяжки. Перед работой новые металлические уголки нужно очистить чистой тряпкой от заводской смазки. Болгаркой нарезаем металлические уголки (размеры для каждой детали мангала на чертежах ниже). Во избежание попадания металлической стружки при резке металла, обязательно работаем в защитных очках.

  1. Свариваем из металлических уголков 2 боковые стороны базы вытяжки:
  2. Затем к ним привариваем уголки для задней поверхности базы мангала:
  3. Собираем нижнюю часть купола вытяжного зонта для мангала:
  4. Привариваем на нее уголки задней части купола мангала:
  5. Собираем боковые части купола вытяжки для мангала:
  6. Собираем трубу:
  7. После сварки обрабатываем швы вытяжки шлифовальным диском. Для того, чтобы защитить металл обрабатываем каркас термостойкой краской.
  8. Размечаем металл для обшивки вытяжного зонта:
  9. Подгибаем кромки и линии сгиба , закрепляя лист на краю верстака:
  10. Обшиваем базу вытяжки металлом с помощью заклепок и установочного инструмента (заклепочника):
  11. Перед обшивкой купола вытяжки добавляем внутрь по диагонали металлическую пластину, которая будет способствовать улучшению тяги. Этот пластина представляет собой металлический лист размером 99х34 см с 2 см кромками по краям, за которые она крепится в нижней части купола.
  12. Размечаем и вырезаем металл для обшивки купола вытяжки:
  13. Обшиваем трубу вытяжного зонта для мангала:
  14. Окрашиваем вытяжку мангала термокраской.
  15. Устанавливаем базу на мангал, закрепляя ее на кирпиче саморезами для бетона (кирпича).
  16. Устанавливаем купол, закрепляя его заклепками на кромку базы.
  17. Устанавливаем трубу, одевая ее на купол, для крепежа используем заклепки.

Вытяжка для мангала: варианты конструкций

Вы можете модифицировать базовый вариант вытяжного зонта, делая другие варианты вытяжки. Часто базу выкладывают из кирпича, а затем устанавливают на нее купол с трубой.

  • Труба может быть как готовая металлическая, так и кирпичная.
  • Кроме того, вместо П-образной базы, можно сделать угловую:

    Вытяжные зонты сделанные из кирпича делаются по тому же принципу — варится металлический каркас, который обкладывается огнеупорным кирпичом.

  • Кроме кирпича вытяжку часто оформляют диким камнем.
  • Вытяжка для мангала может быть декорирована и деревом — металлический вытяжной зонт обшивается деревом с использованием термоизоляционных прокладок.
  • Вытяжка для мангала своими руками создаст для вас больше комфорта, избавив от надоедливого дыма в глаза при готовке и оставив аромат открытого огня для готовых блюд.

Если вы только начинаете думать как самому сделать мангал, вам будет интересна наша статья Хотите сделать мангал своими руками: 25 фото и чертежи

Резюме

Как видно, вытяжка для мангала является отличным дополнением, которое повышает комфорт прибывания в беседки во время готовки. Ее несложно соорудить своими руками. Недостающий инструмент можно попросить у друзей или заказать изготовление каркаса по предоставленным чертежам. Обшивка осуществляется самостоятельно. Удобным в беседке является использование разборного мангала и схемной вытяжки. В этом случае дымоход может оставаться на своем месте, а сама воронка демонтируется на зимние месяцы. При этом отдельные модули вытяжки лучше скрепить болтовым соединением. Хранить конструкцию можно в гараже или кладовке. Разборной мангал также можно изготовить своими руками или купить готовый вариант

При выборе особое внимание стоит обратить на толщину металла, чем она больше, тем дольше прослужит конструкция мангала. Если вытяжка будет храниться при постоянной температуре, тогда уменьшается вероятность коррозионных процессов

>

Особенности организации вытяжки в помещении

  • Как правило, в помещениях делают металлические конструкции. Мангалы, поставленные в помещениях, должны работать на углях и твёрдом горючем и быть закрытыми. Ставить открытый мангал опасно и незаконно.
  • Организация вытяжки должна не нарушать СНиП 41-01-203, п. 6.2.5. – 6.27.
  • Надо поставить вытяжку и устроить обособленный воздуховод в вертикальном исполнении. Его оголовок должен получиться ниже конька крыши на 2 м.
  • Воздуховод обязательно оснащается лючками, чтобы его было удобно чистить от сажи.
  • Вытяжка ставится над мангалом. Ставятся дополнения: лабиринтный гаситель искр и уловитель жира. Вентилятор ставится на крыше.
  • Если не получается устроить вертикальный отвод, можно после вытяжки поставить гидрофильтр. После него монтировать обратный клапан и мощную технологию очистки воздуха.

Показания к применению устройства

Хорошая тяга обеспечивается при наличии следующих условий:

  • достаточной высоты дымоход – разница температур и перепад высоты служат основой для образования естественной тяги;
  • значительные параметры проходного сечения канала, притом диаметр трубы однозначно должен быть больше, чем в случае с установкой вытяжки и вентилятора;
  • сведение к минимуму загибов дымоотвода, в идеале их не должно быть вовсе.

Архитектура и эстетика беседки в большинстве случаев не позволяет внедрить в конструкцию высокую и толстую трубу, поэтому лишь установка вытяжного вентилятора поможет использовать мангал в комфортных условиях – под крышей, в окружении стен.

Простой вариант из металла

Наиболее простой вариант – изготовить металлический (или железный) дымосборник. Сейчас мы расскажем, как это сделать.

Первый шаг – определиться с материалами. Вам понадобятся:

  • металлические листы (2–3 мм толщиной);
  • железные уголки 20х20х20 см;
  • шурупы;
  • заклепки;
  • термостойкая краска;
  • болгарка;
  • аппарат для сварки;
  • дрель;
  • заклепочник.

Далее нарисуйте чертеж. Оптимальный диаметр трубы – 120 см, а размеры листов рассчитайте исходя из площади своего мангала. Теперь перейдем к практическим действиям:

  1. Распиливаем листы металла, чтобы они соответствовали размерам.
  2. Первым делом изготовляем базу для вытяжки. Обе боковые стороны свариваются при помощи уголков.
  3. К ним привариваются уголки для задней поверхности, а потом приваривается последняя часть. Нижняя часть каркаса готова.
  4. Привариваем к ней уголки задней части купола.
  5. Теперь отдельно собираем «зонт», и отдельно – трубу для мангала.
  6. Теперь базу нужно покрыть термостойкой краской.
  7. Из металла вырезаем листы для обшивки и при помощи заклепок обшиваем базу. Не забудьте про термостойкую краску.
  8. Сначала на мангал устанавливается база, сверху купол, а уже на него одевается труба.

Не забудьте про дополнительные элементы:

  1. Вентилятор. Увеличивает скорость вытягивания дыма.
  2. Искрогаситель. Похож на сито, способствует затуханию искр. Устанавливается для мангалов, которые находятся в закрытом помещении или в беседках. Снижает риск возникновения пожара.
  3. Жироуловитель. Тут скапливается весь жир, поэтому жироуловитель должен быть съемным, чтобы было легко его извлечь и прочистить.

Подборка вытяжных зонтов из магазина

Зонт-вытяжка для зон барбекю KM-9.1 ★

Высокая конструкция в форме пирамиды с покатыми краями, которая одновременно служит и крышей для жаровни, и вытяжкой для дыма. Изготовлена из прочной конструкционной стали.

Толщина листов металла снижает риск деформации зонта под действием жара от топки.

Для удлинения дымохода подойдут трубы сечением 215х245 мм. Простая и полезная конструкция, которую можно использовать и под навесом, и на открытом воздухе.

Технические характеристики

  • Материал корпуса — сталь.
  • Толщина металла — 1,5 мм.
  • Высота вытяжки — 125 см.
  • Длина вытяжки — 83 см.
  • Глубина вытяжки — 46 см.
  • Вес конструкции — 21 кг.

Плюсы

  • Высокое качество материала.
  • Привлекательная форма без лишних острых углов.
  • Можно удлинить дымоход.

Минусы

Тяжелая конструкция.

Большой двустенный вытяжной купол для зон барбекю Loft-13 ★

Эта вытяжка представляет собой восьмигранный купол с двойной стенкой. Такая конструктивная особенность повышает уровень поглощения жара и увеличивает огнеупорность зонта.

Данные показатели в свою очередь повышают пожарную безопасность вытяжки. Удобный и надежный купол, который можно устанавливать в крытых беседках над мангалом, грилем или тандыром.

Технические характеристики

  • Материал корпуса — сталь.
  • Толщина металла — 1 мм для внешней стенки купола, 2 мм для внутренней стенки вытяжки.
  • Высота вытяжки — 126,1 см.
  • Диаметр купола — 100,2 см.
  • Вес конструкции — 65 кг.

Плюсы

  • Прочные толстые стенки, не деформирующиеся от жара.
  • Низкий уровень пожароопасности.
  • Высокое качество стали.

Минусы

  • Большой вес.
  • Необходимо закреплять вытяжку над конструкцией.

Зонт-вытяжка для зон барбекю KM-9 ★

Этот вытяжной зонт изготовлен из конструкционной стали 1,5 мм толщиной. С помощью этой конструкции вы сможете отводить дым из летних террас или беседок во время приготовления пищи на мангале, барбекю или тандыре.

На вытяжке имеется небольшая крышка, защищающая выходное отверстие от осадков. При необходимости можно удлинить дымоход с помощью труб сечением 215х245 мм.

Подойдет для использования не только на площадках с навесами, но и на открытом участке.

Технические характеристики

  • Материал корпуса — сталь.
  • Толщина металла — 1,5 мм.
  • Высота вытяжки — 94 см.
  • Длина вытяжки — 83 см.
  • Глубина вытяжки — 44 см.
  • Вес конструкции — 18 кг.

Плюсы

  • Есть возможность удлинения.
  • Удобная форма.
  • Прочный металл.

Минусы

Большой вес.

Зонт-вытяжка для зон барбекю с фартуком ★

Эту конструкцию выделяется среди прочих отводящих дым устройств наличие «фартука», благодаря которому мангал или гриль-барбекю можно устанавливать рядом со стенами в крытых или полукрытых помещениях.

Возможно изготовление под заказ по заданным габаритам, с требуемым диаметром дымохода. Удобный вариант для дачной беседки или небольшой частично крытой террасы, где можно поставить мангал к стене в целях экономии места.

Технические характеристики

  • Материал корпуса — сталь.
  • Толщина металла — 1,5-3 мм.
  • Высота вытяжки — 120 см.
  • Длина вытяжки — 100 см.
  • Глубина вытяжки — 40 см.
  • Вес конструкции — 25 кг.

Плюсы

  • Высокое качество материала.
  • Возможность удлинить дымоход.
  • Наличие стенки, защищающей пространство за жаровней.
  • Низкий риск деформации от жара благодаря утолщенным стенкам.

Минусы

Нет крышки, защищающей отверстие зонта от осадков.

Зонт вытяжной для мангала пристенный из оцинкованной стали на шинорейке ★

Эта вытяжка для мангала требует дополнительной прокладки дымохода. Конструкция изготовлена из оцинкованной стали толщиной 0,5 мм.

Данная модель отлично подойдет для установки в местах общественного питания, в летних кафе, на кухнях. Но здесь нужно учитывать, что габариты зонта на шинорейке увеличиваются по периметру на 25 мм.

Технические характеристики

  • Материал корпуса — оцинкованная сталь.
  • Толщина металла — 0,5 мм.
  • Высота вытяжки — 40 см.
  • Длина вытяжки — 50 см.
  • Глубина вытяжки — 30 см.

Плюсы

  • Подходит для установки в точках общественного питания с большими производственными оборотами.
  • Качественная сталь с защитным покрытием.
  • Можно устанавливать сразу на мангал, а не подвешивать над жаровней.

Минусы

Требуется проводить дымоход.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
