Как сделать принудительную вентиляцию в доме и квартире своими руками, затратив минимум средств

Ванная или туалет

Вентиляция в ванной в квартире имеет свои нюансы, впрочем, как и туалет. Тут необходима установка вентилятора вытяжного типа. В таких помещениях, как туалет или ванная комната, нужно получить максимальную эффективность и производительность приточно-вытяжной вентиляции для квартиры. Современные вытяжные вентиляторы – это стопроцентное решение такой задачи. Монтаж вентилятора прост, его можно производить самостоятельно.

Важно подобрать модель вентилятора, которая будет соответствовать помещению. Расчет прост

Объем помещения умножается на семь, и получаем необходимую мощность. Также нужно сказать, что для ванной лучше купить вентилятор, который дополнительно оснащен датчиком влажности. Датчик будет срабатывать автоматически, когда уровень влажности превысит норму.

Если говорить про туалет, то можно порекомендовать вытяжной вентилятор с таймером. Таймер настраивается таким образом, чтобы вентилятор периодически включался и выключался. Практика говорит о том, что это очень актуально и удобно.

В санузле многие специалисты рекомендуют подключать вентилятор напрямую к выключателю. Таким образом, вентилятор будет включаться тогда, когда включится свет. Но, если мы говорим про модели с таймерами, то такое подключение не актуально.

Установка вентилятора проста, она выполняется по указаниям в инструкции. Обычно все заключается в креплении корпуса вентилятора и сопутствующих деталей к стене с помощью саморезов или дюбелей.

Как сделать естественную вентиляционную систему своими руками

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Устройство вентиляционной системы

Правильный монтаж

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

Основные рекомендации:

  1. Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
  2. Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Приток свежего воздуха крайне необходим

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха. Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Как вентилировать подпол в срубе если он у вас есть?

Чтобы застоявшийся воздух в подполе не привел к появлению грибка, плесени и дом попросту не начал прогнивать, в фундаменте оставляют небольшие продухи

Все эти проёмы важно закрыть решетками против грызунов. Чтобы подпол не промёрз и не покрылся инеем, на зиму продухи полностью закрывают.

Как вентилировать санузел в доме из бревна?

В ванной комнате стены и пол сруба наиболее подвержены впитыванию влаги, поэтому одной лишь естественной вентиляции будет недостаточно. Мы рекомендуем установить принудительную вентиляцию, причём с отдельным отводом. Это необходимо для того, чтобы неприятные запахи не распространялись по жилым комнатам. Для удобства, вытяжной вентилятор можно подсоединить к выключателю, так при включении света в санузле, вытяжка заработает автоматически.

Как вентилировать кухню в срубе?

Здесь вам на помощь придёт классическая вытяжка. Её необходимо размещать прямо над плитой, на высоте около 0,7-1 метра над ней. Желательно, чтобы сама вытяжка была хотя бы на 10 см  шире вашей плиты. Выводить вытяжной вентиляционный канал в кровлю необязательно, достаточно вывести его в стену возле кухни.

Классификация вентиляционных воздуховодов

Циркуляция воздуха в помещении может быть основана на различных принципах:

  • Естественная вентиляция. Приток воздуха происходит через технологические отверстия, щели, открытые окна и т.п. Отток отработанных воздушных масс идет через вентиляционную шахту.

  • Принудительная вентиляция. Отличается от естественной тем, что приток и вытяжка воздуха идут посредством вращающегося вентилятора.
  • Приточно-вытяжная система. Сложная конструкция, использующая два отдельных воздуховода: один для притока воздуха, другой – для отвода.

Широкая область применения систем вентиляции определяет большой ассортимент воздуховодов, которые различают по следующим признакам.

По способу монтажа

Здесь существует два варианта:

  • Внутренние воздушные каналы (вентиляционные шахты).
  • Внешние воздуховоды, закрепляемые на стенах зданий.

По материалу производства

Материал изготовления определяет область применения, стоимость, долговечность и ряд других параметров воздуховода. Современная промышленность предлагает такие варианты:

  • Оцинкованная сталь. Изделия обладают хорошей защитой от ржавчины и агрессивных химических воздействий. Устойчивы к влажности, что делает их отличным вариантом для санузлов, ванных комнат, бассейнов и т.п.
  • Нержавейка. Отличаются устойчивостью к высоким температурам (до 500°С). Это качество делает их незаменимыми в металлургии, тяжелой промышленности, на горнодобывающих предприятиях.
  • Полимерные материалы. Легкие, недорогие и практичные изделия. Хорошо переносят воздействие влаги, кислотных и щелочных сред. Уязвимы к механическим повреждениям и высокотемпературным воздействиям.
  • Металлопластик. Сочетают достоинства полимерных и металлических изделий. Имеют привлекательный дизайн и отличные эксплуатационные характеристики. Единственный недостаток – большая стоимость.

По форме сечения

Самыми востребованными традиционно считаются воздуховоды круглого или прямоугольного сечения. В некоторых проектах встречаются изделия эллиптической формы.

Круглые воздуховоды экономичны при производстве, обеспечивают высокую скорость перемещения воздушных масс при низком уровне шума. Такие изделия проще монтировать, также они выигрывают в эстетическом плане.

Серьезное преимущество прямоугольных конструкций – оптимальное размещение в пространстве. Воздуховод легко конструируется даже в самых непростых помещениях. При этом прямоугольные элементы тяжелее и дороже.

По технологии изготовления

Существует несколько вариантов конструктивного исполнения элементов воздуховодов:

  • Прямошовные. Изделия выполняются из цельного листа стали длиной 1,25 м. Концы сводятся и соединяются сварным швом. В прямоугольных элементах для сообщения дополнительной жесткости шов располагается на сгибе.
  • Спирально-сварные. Производятся из длинных металлических лент, скручивающихся внахлест и закрепляющихся сварным швом.
  • Спирально-навивные. Для изготовления применяется стальная оцинкованная лента шириной 13 см, которая навивается в кольцо или в ленту.

По жесткости

Различают 3 уровня жесткости изделий для воздуховодов:

  • Гибкие (спиральные, гофрированные). Легкие изделия с каркасом из стальной проволоки и стенками из фольги или полиэфира. Такой воздуховод просто монтировать, перевозить и соединять с другими типами изделий. Гофрированная труба многократно сжимается и растягивается, легко изгибается под любым углом. Из недостатков выделим малую шумоизоляцию, низкую прочность и задержки в проходе воздуха по гофрированной внутренней поверхности.
  • Полужесткие. Производятся из алюминиевых или стальных лент, скрепляемых спиральным швом. Представляют разумное сочетание гибкости и прочности. Растянуть такой элемент воздуховода можно лишь один раз.
  • Жесткие. Имеют максимальные показатели прочности и шумоизоляции. Стоимость, вес и сложность монтажа также выше, чем у иных категорий.

Типы вентиляционных систем

На сегодняшний день различают два основных типа вентиляционных систем:

Системы естественной вентиляции. Принцип их действия основан на движении воздуха, которое возникает из-за разности температур на улице и в вытяжном вентиляционном канале. Таким типом вентиляции оборудовано большинство квартир в многоэтажных домах. При этом предполагается, что воздух будет поступать в помещение через щели в балконных и оконных рамах или через открытые для проветривания окна. Удаляется воздух из помещений через специальные вытяжки, при этом его циркуляция обеспечивается естественным путем, то есть без применения вытяжных вентиляторов. Поскольку в современных квартирах устаревшие оконные и балконные блоки заменяются герметичными стеклопакетами, то эффективность естественной вентиляции резко снижается. Особенно это актуально зимой, когда большую часть времени окна в помещениях закрыты.

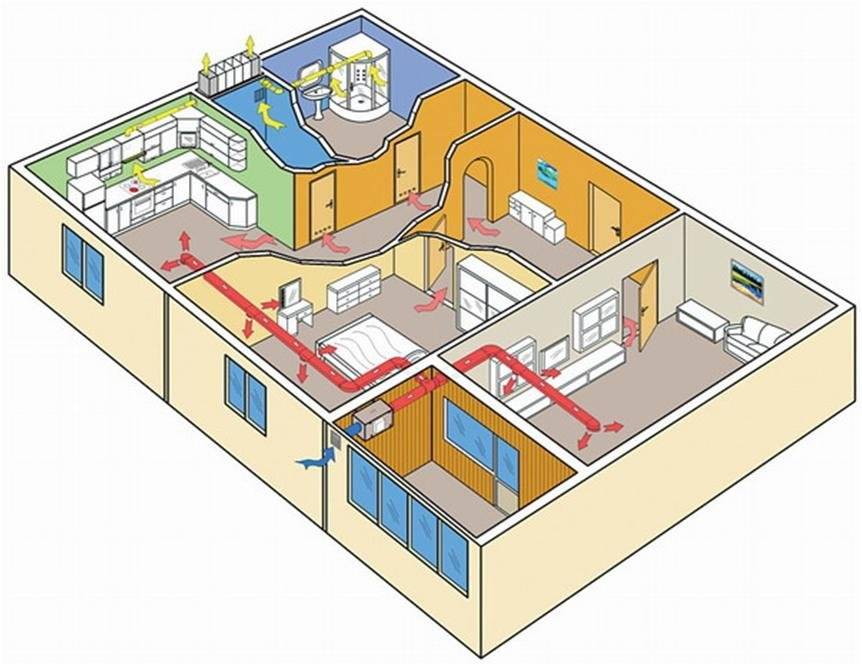

Типовая схема циркуляции воздуха в квартире представлена на рисунке.

Системы принудительной вентиляции. В настоящее время такой тип вентиляции наиболее востребован. Он предусматривает использование специальных устройств, обеспечивающих принудительное движение воздуха вне зависимости от температурных и погодных условий.

В свою очередь, принудительная вентиляция помещений может быть выполнена одним из следующих способов:

  1. Вытяжная система. Предусматривает использование вентиляторов, устанавливаемых в воздуховодах для принудительного удаления воздуха из квартиры. При этом создается область разреженного давления, позволяющая обеспечить проникновение свежего воздуха в помещения через специальные вентиляционные отверстия.
  2. Приточные системы. Нагнетание воздуха в квартиру выполняет вентилятор, устанавливаемый в приточных устройствах.
  3. Приточно-вытяжные. Это комбинированные системы, в которых используются одновременно приточные и вытяжные вентиляторы. Также в таких системах возможен монтаж моноблочных вентиляционных установок.

Распространенной причиной низкой эффективности вентиляционных систем может стать засорение их воздуховодов. Также к снижению качества работы вентиляции приводит установка мощных кухонных вытяжек отдельными жильцами.
Чтобы правильно подключить кухонную вытяжку, не нарушая при этом естественной вентиляции помещений, необходимо организовать выведение воздуха наружу через специально сделанный воздуховод с обязательным использованием обратного клапана.

Для того чтобы повысить эффективность работы вентиляции в квартире, следует в первую очередь определить причину, из-за которой система не справляется со своими функциями. Для этого нужно проверить работу вентиляционных каналов путем поднесения к их отверстиям небольшого листа бумаги. Если вытяжная система работает нормально, то бумага притягивается к отверстию и даже удерживается на нем. В противном случае следует принимать меры по обеспечению нормальной работы вытяжной вентиляции.

Для этого, в первую очередь, необходимо прочистить воздуховод с помощью специального ерша, одетого на гибкий резиновый шланг. Что касается прочистки общих вентиляционных каналов многоэтажных домов, то за нее отвечают представители специальных служб, которых и нужно привлекать для выполнения подобных работ.

Разновидности вентиляционных систем для частного дома

Герметичность строения, при всех достоинствах – сохранении тепла, отсутствии вредных веществ снаружи, поддержка микроклимата – имеет недостатки. В первую очередь это измененный газовый состав воздуха: недостаток кислорода, избыток углекислого газа, неприятные запахи кухни и санузла. Кроме того, сохранение микроклимата способствует развитию повышенной влажности и, как следствие, риск появления грибка, плесени. Таким образом, естественная или принудительная вентиляция – обязательное условие комфортного проживания в частном доме.

Естественная вентиляция

Как уже говорилось, естественная вентиляция – через щели и микропоры в строительных конструкциях, окна и двери, вентиляционные отдушины и трубы – может быть недостаточной. Схема движения воздуха в доме показана на иллюстрации, причем расположение вытяжных труб сверху (на крыше) обусловлено природным движением теплого воздуха вверх.

Однако данная схема осуществима только при условии поступления холодного (относительно) воздуха через окна и двери, вентиляционные отдушины (рисунок справа), а также микроотверстия в стенах. Следует отметить, что при разработке проекта частного дома устройство вентиляции (схема) обязательно включает вытяжные каналы и трубы, должны присутствовать вентиляционные щели в дверях (под дверным полотном), сами каналы вывода использованного воздуха наружу должны проходить правильно – снизу вверх. Если в доме присутствуют такие отопительные приборы, как камины или печи с открытым огнем, для них вывод воздуха и дыма устраиваются отдельно. То же касается газового или твердотопливного котла.

Принудительная вентиляция

Для более эффективного воздухообмена в помещениях устраивается приточно-вытяжная вентиляция принудительного типа. От естественной она отличается использованием механических устройств (вентиляторов), направляющих движение воздуха в нужную сторону. Обычно такие системы монтируются в помещениях с повышенной влажностью и обилием запахов (санузел, кухня, подвал, мастерские, гараж) и имеют отдельные вентиляционные каналы.

Ниже приведены схемы устройства вентиляции с верхним и нижним расположением базового блока.

При этом система может быть приточно-вытяжной или только вытяжной. В первом случае и забор воздуха из внешней среды, и его удаление из дома осуществляется с принуждением, во втором – принудительно воздух только удаляется, его поступление идет по естественным каналам.

Проектирование систем вентиляции обязательно включает блок (блоки) ППВВ (приточно-принудительной и вытяжной вентиляции), дополняемых рекуператорами, фильтрами и другими устройствами для подготовки поставляемого в дом воздуха. Под рекуператором понимается камера, в которой теплый удаляемый из дома газ отдает свою энергию холодному уличному (смешивание газовых сред не происходит), в зимнее время использование рекуператора позволяет сэкономить до 25% энергии на отопление жилья. Фильтры первичной и тонкой очистки удаляют из воздуха различные пылевые и растительные взвеси, помогают избежать аллергических реакций и вдыхания загрязненного воздуха. Также газовая среда может увлажняться, подогреваться или остуживаться до получения оптимального температурно-влажностного режима в помещениях. На схеме ниже показан принцип работы блока ППВВ.

В данной схеме байпас – это обходной (мимо рекуператора) путь движение холодного воздуха в зимнее время. Он используется для разделения потока с тем, чтобы конденсат в рекуператоре не замерзал из-за чрезмерно низкой температуры снаружи.

Калорифер – устройство для нагрева воздушных масс, поставляемых в помещения.

Проектируемые последние годы системы принудительной вентиляции часто имеют грунтовый теплообменник. При этом труба, по которой воздух попадает в дом, прокладывается в грунте на глубине 1,5…2 м (ниже уровня промерзания почв), воздухоприемник же расположен выше уровня земли. Благодаря такому решению в холодное время года воздух подогревается теплом земли, в летнее – остывает в процессе доставки в жилье, что обеспечивает дополнительную экономию энергии (также до 25%).

Смешанная система

В крупных домах (два и более этажей), постройках по технологии «изодом» или «термодом» часто применяют смешанный тип вентиляционных систем – частично помещения обслуживаются естественным путем, частично – с использованием техники.

Приборы для принудительной вентиляции в квартире

Принудительная вентиляция комнаты осуществляется специальными приборами. Механическая вентиляция нужна, если естественная система воздухообмена со своими функциями не справляется.

Механическую вентиляцию обеспечивают:

  • вентиляторы (вытяжные и приточные);
  • кухонные вытяжки;
  • клапаны притока воздуха.

Многие ошибочно относят к вентиляционным приборам кондиционеры. Кондиционер изменяет температуру воздуха, очищает его, но он не обеспечивает приток воздуха. Сегодня есть кондиционеры с приточной трубой: только их можно назвать вентиляционным элементом.

Следует помнить: кондиционер не относится к вентиляционным приборам!

Работа приборов принудительной вентиляции сопряжена с затратами электроэнергии. Делать ее непрерывной невыгодно. Современные приборы можно включать или выключать в зависимости от потребностей. Можно сделать так, чтоб агрегат включался, когда в комнате зажигается свет.

Воздушный баланс

Рассчитывая принудительную вентиляцию, следует придерживаться положительного баланса. Это означает, что объем приточного воздуха больше, чем объем вытяжного.

Если в доме принято плотно прикрывать двери с плинтусами, нужно оборудовать их решетками для вентиляции. Тогда воздух сможет беспрепятственно циркулировать из комнаты в комнату.

В закрытые помещения воздух подается и удаляется механически.

Соотношение притока и вытяжки в помещениях различного назначения.

Назначение комнатыПодачаОтток
Гостиная200 кубометров/ч200
Спальня250 кубометров/ч200
Коридор50
Кухня100 кубометров/ч150
Совмещенный санузел50 кубометров/чавтономная
Всего (необходимый минимум)600 кубометров/ч600

Монтаж принудительной вентиляции на кухне

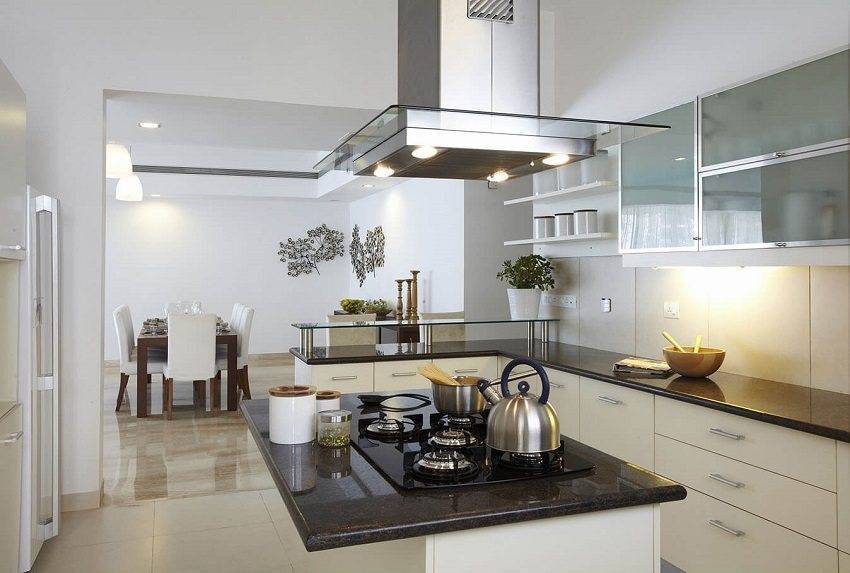

Устраивая вентиляцию на кухне многие считают, что будет вполне достаточно вытяжки над плитой. Но такая принудительная вытяжная система не способна удалить весь отработанный воздух. К тому же остается необходимость в свежем приточном воздухе на кухне.

Вытяжка над плитой обеспечит отвод использованного воздуха, пара и запахов, но не способна обеспечить качественный воздухообмен на кухне

Для того, чтобы обеспечить качественный воздухообмен на кухне, прежде всего определяется место расположения приточного и вытяжного отверстия. Отверстия рекомендуется пробивать на кухне в той стене, где расположено окно, как можно ближе к потолку. Далее, пошагово следуя рекомендациям, выполняем своими руками следующие действия:

  • отверстия диаметром 120 мм для вытяжки и вентиляции на кухне устраиваются рядом друг с другом, насколько это возможно;
  • в проделанные отверстия вставляются трубы (воздуховоды) под уклоном в наружную сторону, чтоб удалялся образующийся конденсат. Оставшиеся между трубами и отверстием зазоры заделываются пеной. Трубы должны выступать из стены примерно на 5-6 см;
  • как только пена высохнет, на трубу, которая по расположению ближе к той стене кухни, на которой планируется размещение мебели, устанавливается обратный клапан (чтобы правильно вставить устройство, следите за тем, чтобы стрелка указывала направление наружу);

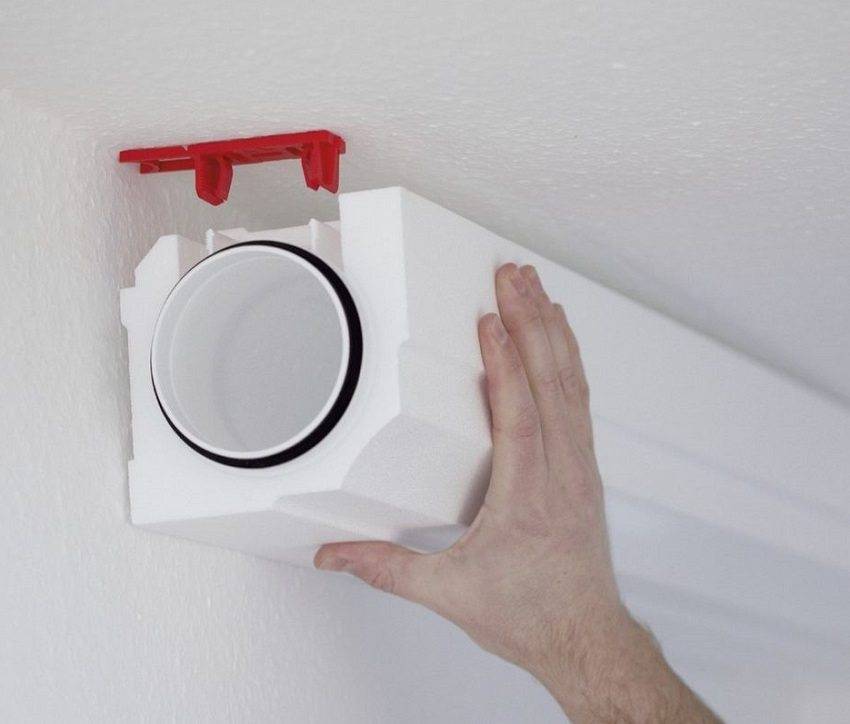

Пластиковые воздуховоды для кухонной вытяжки крепятся к потолку на специальные кронштейны

  • прокладываем воздуховод из труб к кухонной вытяжке, используя необходимые поворотные части, все трубы и элементы соединяем между собой силиконовым герметиком. Как только воздуховод дойдет до уровня установки вытяжки, вставляем поворотный элемент и монтируем соединительную воронку так, чтобы она была на уровне планируемой подвесной конструкции прибора;
  • таким же образом протягиваем трубы воздуховодов приточного потока воздуха на кухне. Определяем место расположения решетки (диффузора), можно установить его на потолке. К его месту проводим канал и не забываем сделать припуск на уровень подвесного потолка, если таковой планируется.

Выбирая проверенных производителей систем принудительного воздухообмена, можно рассчитывать на долгий срок службы и качественный сервис по установке и обслуживанию

Обратите внимание, что воздуховоды непременно должны крепиться к существующему потолку не реже, чем через один метр. Чтобы система во время работы меньше издавала шум, рекомендуется пользоваться резиновыми прокладками под кронштейны крепежа

Можно использовать шумоизоляционные материалы, например, минеральную вату.

Устраивая принудительную вентиляцию на кухне, необходимо правильно выбрать мощность вытяжного оборудования, так как от этого зависит скорость вывода отработанного воздуха.

Исходя из норм, подберите оборудование вытяжки на кухне с запасом. Можно регулировать скорость вывода с помощью нескольких встроенных режимов скорости.

Итог

Теперь вы полностью владеете информацией в вопросе о том, как сделать вентиляцию в квартире. Это очень серьезный вопрос

Не стоит недооценивать важность системы вентиляции в квартире или доме. От чистого свежего воздуха многое зависит

Все познается в сравнении, есть такие категории людей, который себе в ущерб живут без системы вентиляциями годами, дыша плохим воздухом.

Этому нет объяснения, ведь, как выясняется, организовать систему вентиляции совсем не трудно и не слишком затратно в финансовом плане. Более того, вытяжная система не требует никаких вложений с годами, а ее обслуживание практически сведено к нулю. Требуется лишь устранение засоров, которые возникают крайне редко.
