Необходимость шумоизоляции вентиляционного воздуховода

Шумоизоляция венткамер

Размещение вентиляционного приточно-вытяжного оборудования расположенного в непосредственной близости с рабочими помещениями, не является редкостью. Также для увеличения полезных площадей нередко часть оборудования группируют друг с другом, освобождая новое пространство. Работы по шумоизоляции венткамер принесут значительный эффект при выполнении следующих действий.

Улучшение звукоизоляции

Увеличение звукоизоляционной способности, путем установки звукоизоляционных конструкций к имеющимся стенам по всему периметру распространения нежелательного шума. Предпочтительно размещение с наружной части помещения к уже имеющимся стенам. Наличие акустических щелей и проемов не допускается. Высокая масса звукоизоляционной системы, один из главных факторов влияющих на достижение высоких показателей звукоизоляции. Часто предлагаемые, конструкции обшитые гипсокартоном и заполненные ватой дадут едва заметный результат. Уровень звукоизоляции входной группы должен быть не ниже звукоизоляции основной части ограждающей конструкции. Эта задача решается благодаря установке двух дверей с расстоянием между ними не менее 20 см. В качестве основной двери мы применяем противопожарные двери, обладающие высокой массой и герметичным притвором. Рекомендуем заказывать дверь, имеющую толщину металлического листа не менее 2 мм.

Улучшение звукопоглощения

Увеличить звукопоглощающие свойства внутренних частей комнаты, путем нанесения звукопоглощающей облицовки, закрытой звукопроницаемой тканью, для исключения высыпания частиц материала. Использование звукопоглощения внутри камеры значительно снижает эффект наложения отраженных волн на волны излучаемые оборудованием. В спектре высоких и средних частот продуктивность звукопоглощения обратно пропорционально размеру камеры. Чем меньше объем комнаты, тем более заметен результат.

Виброизоляция

Исключить передачу вибрации от оборудования на жесткие элементы камеры. Данная задача решается благодаря использованию оптимальных виброизоляционных матов или опор, подобранных на основании частоты вращения вентиляторов и массы оборудования.

Почему шумит воздуховод

измерение шума воздуховода

Основу вентиляции составляют трубы из тонкого металлического листа – жести. Они грохочут при малейшем прикосновении к ним, даже если это всего лишь поток воздуха. Различают три типа шумов вентиляционных систем:

  • вибрационные – дребезжание самой конструкции;
  • генерирующие – бывают в системах сложной конфигурации;
  • воздушные – создаются самим потоком воздуха;
  • механические шумы работающего нагнетающего оборудования.

Вибрационные шумы возникают при ослаблении крепления и стыков со временем или недоброкачественной сборки при строительстве.

Генерирующие шумы появляются в местах резкого поворота воздушного потока, изменения скорости движения при перепаде сечения воздуховода.

Шумоизоляция воздуховодов вентиляции в значительной степени снижает рабочие и сопутствующие звуки, делая их неслышимыми для уха человека.

Шумоизоляция своими руками

Сделать шумоизоляцию квартиры или дома можно самостоятельно. Независимо от выбранного материала и конструкции вытяжки, проводят подготовительные работы:

  1. Трубы необходимо очистить от грязи, проверить качество монтажа конструкции. Если есть провисания, плохо смонтированы коленца переходов, провести ремонт вентиляции.
  2. Проверить места выхода патрубка в общую систему вентиляции дома, при необходимости усилить.
  3. Провести расчет составных элементов при использовании глушителей.

Порядок работ при установке шумоизоляции минеральной ватой или стекловолокном:

  1. Обмотать трубу вентиляции слоем минеральной ваты.
  2. Сверху закрепить слоем фольгированного утеплителя.
  3. Запаять швы утеплителя алюминиевым скотчем, усилить места переходов двойной обмоткой скотча.

Простой способ шумоизоляции ― наклеить на трубу вспененный полиэтилен. Материал  можно наложить в два слоя, в зависимости от высоты звуковой волны швы блокируются скотчем или строительным клеем.

Избавиться от ударного, низкочастотного шума можно с помощью каучуковой плиты. Материал гибкий, легко принимает необходимую форму. Порядок работ:

  1. Отмерить необходимое количество каучукового изолятора для шумоизоляции.
  2. Снять липкую подложку. Обложить тоннель вентиляционной системы.
  3. Закрепить стыки скотчем.

Если плиты не имеют самоклеющейся стороны, то рекомендуется использовать акриловый или универсальный клей для резиновых и металлических изделий.

Как сделать шумоглушитель своими руками

Шумоглушитель для вентиляции, монтируемой в частном жилье, можно сделать самостоятельно, не применяя дорогостоящих материалов. Это особенно удобно, когда вентиляция имеет нестандартные размеры, а для изготовления устройства заводским путём требуется ждать около 2–3 недель. К тому же стоимость самодельного шумоглушителя в 2–3 раза ниже заводского аналога.

Необходимый материал и инструмент

Для самодельного шумоглушителя потребуются следующие материалы:

  • оцинкованная сетка с ячейками 10?10, 20?20 или 30?30 мм;
  • вентиляционная труба диаметром 80–150 мм длиной 400–500 мм;
  • оцинкованная труба диаметром 150–250 мм длиной 500–1000 мм;
  • пластиковая панель для откосов шириной 150–250 мм длиной 400–500 мм;
  • пароизоляционный материал длиной 1 п. м;
  • базальтовая вата от производителя в рулонах толщиной 50–100 мм;
  • алюминиевая клейкая лента;
  • санитарный герметик;
  • пластиковые хомуты 8–16 шт.

Из ручного инструмента потребуется подготовить ножницы по металлу, электролобзик, механический пистолет для герметика. Если ранее уже был проведён акустический расчёт, то это сильно упростит процесс изготовления, так как не придётся подбирать параметры опытным путём.

Сначала следует подготовить материал для изготовления шумоглушителя своими руками

Если расчёты не проводились и оптимальный размер шумоглушителя неизвестен, то следует измерить уровень шума в вентилируемом помещении. Далее потребуется найти таблицу с параметрами устройств и величиной их шумоподавления от любого фирменного производителя. На основе данных о шумоподавлении нужно подобрать приемлемые габариты устройства.

Этот способ является простым в реализации, но следует учитывать, что величина погрешности может достигать 20–25%. Более точные результаты можно получить только при выполнении акустического расчёта квалифицированным специалистом.

Процесс изготовления шумоглушителя

Технология изготовления шумоглушителя своими руками состоит из следующих этапов:

  1. Для изготовления вентиляционного канала шумоглушителя используется пластиковая труба и сетка. От трубы отпиливаются две заготовки длиной 20–25 см. Сетка размечается по длине и отрезается ножницами по металлу. После этого она скручивается в цилиндр и зажимается 3–4 хомутами до формирования нужного диаметра.
  2. Монтажный конец пластиковых заготовок обезжиривается и проклеивается алюминиевой лентой. Сетка надевается на монтажные концы и затягивается для более плотного прилегания. При необходимости её можно перевязать стальной проволокой для формирования более прочного каркаса

    Пустоты с торца следует заполнить шумоизоляционным материалом

  3. Собранный каркас обматывается пароизоляционной мембраной. Для фиксации она затягивается парой хомутов. Затем каркас обёртывается слоем звукопоглощающего материала толщиной 10–15 см, который также фиксируется при помощи хомутов.
  4. Поверх изоляции надевается труба большего диаметра. Длина её должна быть больше длины внутренней части на 15–20 см. Из пластикового откоса вырезаются два круга, в которых прорезается отверстие под трубу меньшего диаметра. Далее заготовки обезжириваются и надеваются на торцы шумоглушителя.
  5. Крайняя часть шумоглушителя обрабатывается растворителем и проклеивается по стыку между торцевой заготовкой из пластика и трубой. Оставшееся пространство заполняется изоляционным материалом. В завершении изоляция обклеивается алюминиевой лентой.

Вот так происходит сборка шумоглушителя из стальной сетки и пластиковой трубы

Перед монтажом все соприкасающиеся части и фасонные элементы обезжириваются. После фиксации стык обязательно проклеивается клейкой лентой, чтобы устранить вибрацию и потерю давления в вентиляционном канале.

Видео: шумоглушитель из пластикового воздуховода

Шумоглушитель — простое и эффективное устройство, особенно в условиях, когда вентиляция работает в круглосуточном режиме. Перед покупкой проконсультируйтесь со специалистом. Это поможет выбрать шумоглушитель с учётом текущих требований и общего уровня шума в вентиляционной системе.

Правила самостоятельной установки

На самом деле правил монтирования этих приспособлений не существует. Устанавливать шумоглушительное устройство можно как на воздуховоды приточной вентиляции, так и на каналы вытяжной вентиляционной системы.

  • Полагаясь только на слух, монтировать эти приспособления не следует. Следует сделать акустические замеры.,/
  • На основании замеров следует подсоединить шумоглушительное оборудование к воздуховоду, в месте наибольшего шума.
  • Можно сделать дополнительную шумоизоляцию, обклеив воздуховод войлоком или обернув его минеральной ватой.
  • Если в воздушном потоке вентиляционной системе присутствуют твердые включения, то следует перед шумопоглотителем установить фильтр грубой очистки.

При подборе наиболее эффективного устройства используется довольно сложная система расчета взаимодействия акустических колебаний вентилятора, воздуховодов и самого устройства с проявляемыми звуковыми колебаниями. Для этого используется специализированное оборудование. Но при желании всегда можно изготовить шумоглушитель для вентиляции своими руками, который может уступать по некоторым показателям своим производственным аналогам, но будет существенно дешевле их.

Устройство поглощения шумов в вентиляционной системе своими руками

Для того чтобы сделать такой шумоглушитель своими руками вам потребуется:

  • Отрезок оцинкованной трубы совпадающий диаметром с воздуховодом вентиляционной системы. Отрезки продаются длиной 1 м.
  • Отрезок трубы, диаметр которой на 60 мм будет больше предыдущей.
  • Утеплитель, который является и эффективным звукоизолятором. В качестве него может выступать базальтовая вата, стекловата, любые прессованные органические волокна, пропитанные составом, предотвращающим его горение.
  • Пластиковые хомуты и 1 шиферный гвоздь
  • Заклепочный пистолет, молоток пассатижи.

Приступаем к сборке

  1. Первый отрезок трубы нужно сделать перфорированным, отступив от обоих краев 100 мм. Для этого использовать гвоздь и молоток. Делать отверстия через каждые 10 мм.
  2. После этого, накрутить на перфорированный отрезок трубы 1 слой базальтового мата, толщиной 50 мм. отступая от краев по 80 мм. Звукопоглощающий материал хорошо стянуть 4 пластиковыми хомутами.
  3. С одного края большей трубы отступить 60 мм, прочертить по окружности линию и до нее сделать надрезы. Каждый «лепесток» согнуть по отмеченной линии под 90° к середине, после чего на каждом сделать отметку, отступая 30 мм от края каждого лепестка и согнуть под °90 вдоль трубы.
  4. Первую заготовку вставляем во вторую, лепестки будут одновременно и упором для изолятора и местом крапления труб между собой.
  5. С другой стороны труб повторить операцию с разрезанием лепестков.
  6. Готовое изделие можно устанавливать в разрыв вентиляционного воздуховода, закрепив хомутами.

Если после его установки уровень шума упал хотя бы на 10-15 Дб, то вы получили прекрасный результат, и добились эффективности промышленных аналогов.

Шумоизоляция своими руками

Мелкоячеистая структура вспененного полиэтилена хорошо задерживает звуковые волны

Шумоизоляция вытяжки и отходящих от нее воздуховодов возможна в домашних условиях без привлечения сторонних специалистов. Для этих целей подходят полимерные и каучуковые защитные составы, эффективно ослабляющие низкочастотные шумы (они наиболее опасны для здоровья человека). Эти материалы, производимые в твердой и жидкой форме, отличаются удобством нанесения и возможностью принимать форму защищаемой поверхности. На твердых плитах предусмотрено специальное клеевое покрытие, позволяющее надежно и прочно фиксировать их.

Порядок проведения защитных мероприятий:

  1. Заготавливаются плиты выбранного пользователем материала (вспененного полиэтилена, например).
  2. Защищаемые поверхности очищаются от имеющихся на них загрязнений.
  3. Наносится слой акрилового клея, если плиты не самоклеящиеся.

Разновидности шумоизоляции потолка

Сделать эффективную звукоизоляцию потолочного покрытия в квартире возможно с помощью каркаса либо без него. В первом случае процедура будет трудоемкой, финансово затратной, во втором – более простой, в то же время результативной. Но самый лучший вариант защитить свое жилище от ударного шума, поступающего с верхней квартиры, – обустроить в последней звукоизоляционный пол. Если соседи согласятся на ремонт, то оплатить монтаж защитного напольного покрытия будет материально выгоднее, чем выполнить шумоизоляцию своего потолка.

Бескаркасная

Существует несколько разных способов произвести звукоизоляцию потолочного покрытия без создания каркаса. Самый простой из их –воспользоваться ЗИПС. Подобные сэндвич-панели легко устанавливаются: заранее промазанные акустическим герметиком детали соединяются стыками (паз/гребень). Для крепления к перекрытию применяются специальные крепежные элементы. В конечном итоге созданную конструкцию аккуратно обшивают сначала ГВЛ, затем гипсокартонными листами.

Еще один метод звукоизоляции потолка от внешнего ударного шума – наклеить на потолочную поверхность плиты минваты. Дополнительно их следует зафиксировать специальными дюбелями (около пяти штук на один элемент).

Также для создания бескаркасной шумоизоляции потолочного покрытия рекомендуется применить самоклеящуюся мембрану. После предварительного нанесения грунта она крепится на обработанную поверхность в качестве первого слоя. Затем укладываются листы ГВЛ, а на заключительном этапе – гипсокартон.

Бескаркасный метод шумоизоляции потолка в квартире считается менее трудоемкий, так как полностью исключает монтаж сложных конструкцийИсточник cs10.pikabu.ru

Каркасная

В целом каркасная шумоизоляция – усовершенствованный вариант традиционного подвесного потолка, который из-за своей высокой эффективности приобрел немалую популярность. Помимо существенного снижения уровня шума, он способен решить проблему выравнивания потолочного покрытия, изменить его конфигурацию. Стоит отметить, что улучшенные моменты касаются методов крепления каркаса. Последний не должен соприкасаться со стенками, плитами перекрытия.

Для создания каркасной звукоизоляции потолка необходимо выполнить следующие действия:

  • Используя виброподвесы, прикрепить каркас к перекрытию.
  • Между последним и стеной разместить виброизолирующую прокладку.
  • Уложить плиты минеральной ваты.
  • Зашить поверхность листами ГВЛ.

Как правило, для финишной отделки потолка применяются гипсокартонные листы.

Для создания надежного каркаса чаще всего используют металлический профиль или деревянный брусИсточник antkachev.ru

Основные методы снижения шума

работа вентиляции в квартире

Борьба с шумом начинается на этапе проектирования здания. Воздуховод между жилыми комнатами должен проходить по коридору и вспомогательным помещениям. Тогда в спальне и детской будут максимально комфортные условия для отдыха.

Количество колен следует сократить до минимума. Каждый поворот – это источник шума воздуха. Систему вентиляции следует проектировать таким образом, чтобы поток шел в одном направлении. Оптимальный вариант – от комнат к кухне и ванной комнате. Состыковку труб делают под острым углом. Сечение воздуховода по ходу увеличивается. Каждый перепад – изменение скорости движения воздуха и дополнительный свист.

Принудительная вентиляция должна усиливать естественное движение воздуха – более плотного к разряженному – перепад по высоте, горячего в сторону холодного.

Уже работающая вентиляция исправляется звукоизоляцией шумных конструкций и установкой в наиболее проблемных местах специальных элементов.

Звукоизоляция

звукоизоляция воздуховода

Звукоизоляция вентиляции проводится устранением основных источников шума и закрытием всей конструкции специальных изолирующим материалом.

  1. Закрепить все доступные детали вытяжной системы. Они перестанут дребезжать – вибрировать.
  2. В местах соединения труб установить резиновые прокладки.
  3. Обмотать короба и воздуховоды снаружи звукопоглощающим материалом. Закрепить его.

В местах, где конструкция плотно прилегает к стене или потолку, звукоизолирующими материалами покрывают только открытые части вентиляционных элементов.

Места, где работают канальные установки, также изолируются снаружи. Предварительно выводится наружу шнур питания. Нельзя оставлять его под звукоизоляцией.

Шумоглушители

шумоглушители системы вентиляции

Для снижения аэродинамического шума устанавливаются шумоглушители. Они имеют стандартные размеры и приобретаются в магазине готовыми. В систему монтируются во время строительства, на этапе создания межэтажных перекрытий. Можно установить в действующих домах во время капитального ремонта.

Шумоглушители выпускаются трех видов:

  • трубчатые прямоугольные;

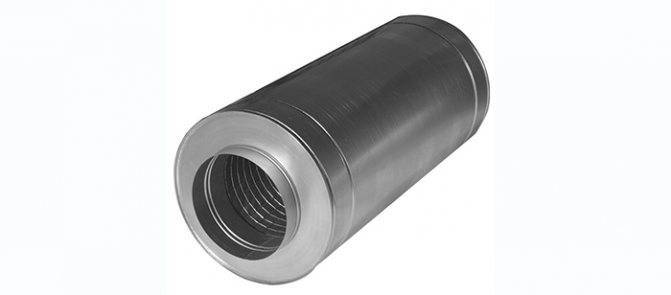

  • трубчатый с круглым сечением;
  • пластинчатые.

Прямоугольные глушители имеют металлический корпус по размеру соответствующий стандарту вытяжной трубы. Сверху металлический кожух. Он удерживает прокладку из мягкого материала от деформации и разрушения. Между ними помещена диафрагма, гасящая звуковые колебания и одновременно поглощающая шум. Она сделана из технической ваты или волокнистого материала.

Прямоугольные глушители устанавливаются чаще всего в системы вентиляции промышленных предприятий, торговых центров, спортивных сооружений для снижения уровня шума на определенном участке.

трубчатые шумоглушители

Трубчатые конструкции также трехслойные. Их наружная оболочка может быть образована навивкой металлической ленты на крупных деталях. Мелкие изделия имеют корпус из металлической или пластиковой трубы. Перфорированная внутренняя поверхность гасит скорость движения воздуха и, соответственно значительно снижает уровень шума. Окончательно гасит звук волокнистая прокладка.

Трубчатые конструкции создавались для вентиляции жилых домов. Они используются в естественных системах, и с принудительной подачей воздуха.

Пластинчатые шумоглушители устанавливаются в местах проведения воздуховодов большого сечения. Они внутри разделены на сектора стенками из перфорированного металла. Проходя через них, воздух теряет свою скорость. Уровень шума значительно снижается.

Допустимые нормы шума и вибрации

Строительными нормами и правилами, которые действуют в нашей стране (а именно СНиП 23-03-2003:СН 2.2.4/2.1.8.562-96) предусмотрено допустимое значение уровня шума в жилых помещениях 35 дБ , в помещениях категории Б и В – 40 дБ. Максимальный уровень звука 50 дБА. Замер шума вентиляции проводят специалисты. Измеряются уровни звукового давления шумомером, для каждой из восьми октавных полос диапазона звука ( 63, 125, 250, 500, 1000, 2000, 4000, 8000).

В  МГСН 2.04-97  указано, что нормируемыми параметрами вибраций являются уровни виброускорения   (виброскорости  , дБ, или виброперемещения s, м, в октавных полосах со среднегеометрическими частотами 2; 4; 8; 16; 31,5; 63 Гц. В жилых помещениях уровень вибрации 74 дБ, в домах категории Б и В — 77 дБ.

Пошаговая инструкция изготовления шумоглушителя

Работы проводятся в несколько этапов. Для производства потребуется выполнить следующие операции.

Подготовительный этап

Готовим качественный материал и надежный инструмент к работе. Нам потребуются:

  • обрезок трубы, не менее метра, равный по размеру основной трубе воздуховода;
  • такой же длины отрезок трубы, но больше основной по диаметру или наружному размеру на 70 мм;
  • хороший утеплитель. Для этого подойдем минеральная вата, стекловата, в общем, любой не горящий теплоизолятор;
  • хомутики из пластика для крепления и один гвоздь для шифера;
  • из инструментов: готовим пистолет заклепочный, плоскогубцы и молоток, ножницы по металлу.

Сборка готового устройства

Начинаем собирать наше устройство.

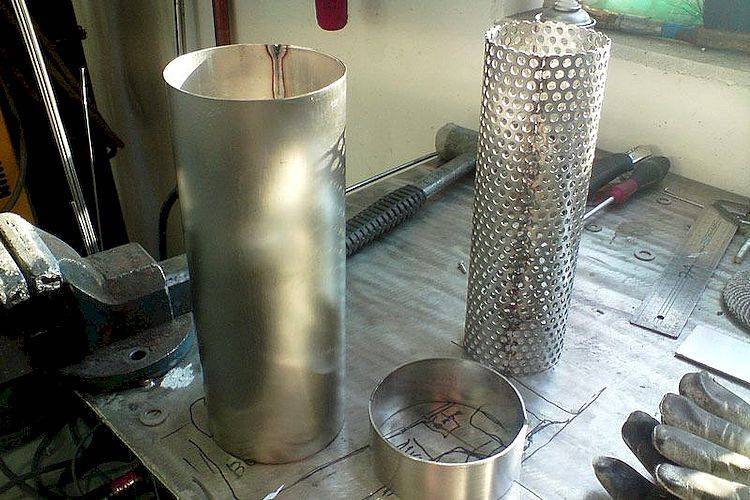

Сначала нужно выполнить перфорацию внутреннего трубопровода. Для этого можно использовать дрель и сверло, но легче сделать эту работу обычным кровельным гвоздем. Это как кому нравится. Через каждый сантиметр, делаем отверстия, отступив от края трубы 10 см.

На перфорированную часть, сажаем на клей пласт минеральной ваты или другого утеплителя. Главное – слой не должен быть более 5 см по толщине и отступ от края — не менее 8 см. Для большей надежности, при помощи приготовленных хомутиков, стягиваем изолятор в нескольких местах.

Внутренняя часть нашего устройства готова. Начинаем работу с наружной трубой. Для этого по окружности размечаем отступ от края на 6 см, и ножницами по металлу делаем продольные разрезы, через определенные промежутки. У нас должны получиться лепестки. Загибаем их внутрь, перпендикулярно наружной части трубы по разметке.

Каждый лепесток размечаем от края на 3 см и загибаем параллельно поверхности наружной трубы. У нас получился внутренний проход 6 сантиметров. Надеваем наружную часть на внутреннюю. При этом лепестки служат ограничителями от подвижек и опорой для внутренней трубы со слоем звукоизоляции.

На второй стороне наружной части, производим такую же работу, закрывая внутреннюю полость. Наше устройство готово. Остается вставить его в разрыв воздуховода лепестками и закрепить при помощи хомутов и саморезов. Надежней будет проклепать эти места, но это потребует дополнительных затрат. Поэтому, достаточно обмазать все стыки и места разрезов герметиком, для надежности крепления и хорошей герметизации устройства.

Работа несложная, но требующая исполнения строго по правилам. Выполнив все перечисленные операции качественно и ответственно, вы не только экономите средства семейного бюджета, но и получаете новые навыки и умения, которые вам пригодятся в дальнейшем.

https://www.youtube.com/watch?v=bSB9wq4kYSI

Шумоизоляция венткамер

Размещение вентиляционного приточно-вытяжного оборудования расположенного в непосредственной близости с рабочими помещениями, не является редкостью. Также для увеличения полезных площадей нередко часть оборудования группируют друг с другом, освобождая новое пространство. Работы по шумоизоляции венткамер принесут значительный эффект при выполнении следующих действий.

Улучшение звукоизоляции

Увеличение звукоизоляционной способности, путем установки звукоизоляционных конструкций к имеющимся стенам по всему периметру распространения нежелательного шума. Предпочтительно размещение с наружной части помещения к уже имеющимся стенам. Наличие акустических щелей и проемов не допускается. Высокая масса звукоизоляционной системы, один из главных факторов влияющих на достижение высоких показателей звукоизоляции. Часто предлагаемые, конструкции обшитые гипсокартоном и заполненные ватой дадут едва заметный результат. Уровень звукоизоляции входной группы должен быть не ниже звукоизоляции основной части ограждающей конструкции. Эта задача решается благодаря установке двух дверей с расстоянием между ними не менее 20 см. В качестве основной двери мы применяем противопожарные двери, обладающие высокой массой и герметичным притвором. Рекомендуем заказывать дверь, имеющую толщину металлического листа не менее 2 мм.

Улучшение звукопоглощения

Увеличить звукопоглощающие свойства внутренних частей комнаты, путем нанесения звукопоглощающей облицовки, закрытой звукопроницаемой тканью, для исключения высыпания частиц материала. Использование звукопоглощения внутри камеры значительно снижает эффект наложения отраженных волн на волны излучаемые оборудованием. В спектре высоких и средних частот продуктивность звукопоглощения обратно пропорционально размеру камеры. Чем меньше объем комнаты, тем более заметен результат.

Виброизоляция

Исключить передачу вибрации от оборудования на жесткие элементы камеры. Данная задача решается благодаря использованию оптимальных виброизоляционных матов или опор, подобранных на основании частоты вращения вентиляторов и массы оборудования.

Материалы для шумоизоляции

Использование того или иного типа изоляции следует предусмотреть еще на стадии проектирования, но это возможно только при строительстве новых зданий. Эксплуатанты старых, многократно реконструируемых и переделываемых построек, постоянно сталкиваются с вентиляцией, находящейся в изношенном или запущенном состоянии. Полная замена системы возможна не всегда, зачастую можно обойтись доработкой имеющихся воздуховодов. Существующие на современном рынке материалы для шумоизоляции позволяют исключить большинство звуков и вибрации, приводя работу системы в нормальный режим.

Для устранения шума рекомендуется использовать следующие материалы:

  • ламелл-маты (ламельные, ламелла-маты). Представляют собой маты из минеральной ваты, помещенные на плотную, иногда самоклеящуюся подложку из алюминиевой фольги или плотной пропитанной бумаги, ускоряющую монтаж. Обеспечивают шумо-и теплоизоляцию, могут устанавливаться как на плоские, так и на криволинейные поверхности
  • магнофлекс. Вспененный полиэтилен, имеющий липкий слой для простоты монтажа
  • пенополистироловые плиты (или «скорлупа» для круглых каналов). Дешевый и очень легкий материал, эффективный в работе, но достаточно хрупкий и непрочный
  • напыляемые материалы — пенополиуретан, пенофол и т.д. Вариант удобен для изоляции участков со сложной конфигурацией, наличием переходников, ответвлений, тройников и т.п. Обеспечивают плотное и герметичное покрытие, снижающее уровень шума и утепляющее каналы
  • каучуковые маты. Эффективно гасят звуковые колебания и вибрацию, долговечны и надежны, но имеют ощутимую массу, что усложняет монтаж и нагружает воздуховоды

Какие материалы используются для уменьшения шума

Правильно подобранный материал — залог успешной работы, поэтому его следует подбирать с учетом интенсивности подачи воздуха и формы короба. Именно от этого зависит толщина материала.

Статья в тему: Шумоизоляционные мембраны для стен

Для уменьшения шума можно использовать следующие материалы:

  • Минеральную вату или стекловату.
  • Звукопоглощающие плиты из полимерных материалов.
  • Материалы, содержащие связующие из органических волокон.

Использование канальных установок для заглушения шума

Чтобы снизить шум в вентиляционных каналах, используется специальное оборудование, которое называется «канальные шумоглушители». С помощью этого приспособления можно понизить шум до минимума, но при одном условии: правильной установке.

Приспособление устанавливается с помощью креплений вовнутрь воздуховода. Глушители выпускаются в различной форме и размерах, поэтому подобрать их индивидуально под каждую модель вытяжки не составит труда.

Особенности шумоизоляции воздуховодов

монтаж изолирующего материала

Самый популярный метод шумоизоляции – укладка внутри или снаружи труб специального материала (органическое и стекловолокно, каучук, пенополистирол). При этом источник шума заглушается, но причина его остается. Как уже было сказано, эту проблему следовало пресечь еще на корню, то есть на проектировочном этапе. Все методы звукоизоляции способны в той или иной степени снизить уровень шумов в функциональной среде, однако, ни один из них не устраняет первопричины шума.

Наилучшие изоляционные показатели у материалов, имеющих ворсистое покрытие: минеральная вата, органическое волокно. Не так давно на строительном рынке появился такой материал как ламельные маты, примечательные своей поперечной волокнистостью. Этот материал хорош, прежде всего, тем, что на сгибах он не образует заломов, так что материал максимально плотно прилегает к трубе, а уровень шума понижается на целых 8-15 Дб (конечный показатель звукоизоляции варьируется в зависимости от степени шума).

Для того чтобы подобрать подходящий в конкретном случае изоляционный материал, стоит учитывать сечение и форму труб. Очевидно, что наивысшую степень изоляции можно получить лишь тогда, когда вся поверхность системы вентиляции покрывается изолятором равномерно, что не допускает появления «звуковых разрывов» (мест, на которых нет изолирующего покрытия). Все швы и стыки необходимо тщательно заклеивать скотчем, либо стягивать бандажами.

Способы устранения шума в вентиляции

Для того что бы понять, как устранить шум в вентиляции, нужно сначала попытаться определить его источник, и исходя из этого, выбирать методы борьбы с ним.

Соответственно можно выделить основные направления устранения шума в вентиляции:

  1. проверить вентиляционную установку, при необходимости смазать или заменить подшипник, натянуть или заменить ремень (при наличии). Проверить и при необходимости заменить бировставки. Протянуть болты, соединяющие конструктивные элементы вентиляционной установки и рамы на которой она установлена.
  2. проверить целостность гибких вставок. При необходимости заменить их, иногда можно просто перемотать.
  3. проверить шиберы и анемостаты. Зачастую достаточно отрегулировать степень их открытия или закрытия.
  4. проверить шумоизоляцию. Она должна крепиться специальными шайбами, но часто ее крепят обматывая дешевым скотчем, который со временем отходит. Особенно в местах стыков воздуховодов. Для устранения этой причины достаточно подмотать проблемные места.
  5. проверить целостность воздуховодов и их чистоту внутри. Иногда бывает что в систему воздуховодов по разным причинам попадают посторонние предметы. К примеру строительный мусор или животные. Кстати очень часто в воздуховоды попадают птицы, кошки и мелкие грызуны (крысы и мыши) это случается в основном зимой, когда на улице холодно, а на воздухозаборниках отсутствуют решетки и защитные сетки. Зачастую животные попавшие в вентиляцию становятся не только причиной постороннего шума в воздуховодах но и причиной неприятного запаха в помещении, так как они не всегда могут выбраться из воздуховодов самостоятельно и часто погибают там начиная разлагаться.

Так же нужно пройтись по местам соединения воздуховодов и протянуть соединения. Для определения таких причин шума и состояния воздуховодом поможет видео диагностика ( видео обследование ) систем вентиляции.

К сожалению нередки случаи когда устранить причину шума в системах вентиляции можно только полностью демонтировав эту систему и собрав новую, предварительно разработав проект вентиляции.

Информация от производителя

Шум настолько важен в вентиляции, что в каталогах раздел шума часто оказывается самым большим. Указывается все три пути распространения, для них указывается частотная характеристика и общая величина.

Частотная характеристика нужна для подбора шумоглушителя, а если за дело берётся специалист, то для разработки системы мероприятий подавления шума.

Иногда указывается только шум на выходе (в нагнетающий канал), для бытовых вентиляторов иногда указывают только одну цифру, общий корректированный шум.

В каталогах принято указывать шумовую мощность источника, которая быстро падает при удалении от источника, так что цифр 80-90 дБ не нужно бояться.

Для неспециалиста подробная характеристика не очень нужна, но если она имеется, то можно проанализировать для сравнения и выбора. Чем меньше общий уровень шума, тем лучше, если у двух вентиляторов один уровень шума, то желателен более равномерный спектр шума, отсутствие пиков на каких-либо частотах.

Хотя, как всегда при углублении в тему, начинают появляться детали. Например, если у вентилятора плоский и низкий шумовой спектр с одним пиком на одной частоте, скажем 1000 Гц, то при разработке системы шумоподавления надо будет глушить одну это частоту. У вентилятора с более плоским, но и высоким спектром для получения заметного результата придётся глушить весь спектр.

Вентиляция подвала

Для предотвращения появления сырости каждый подвал должен иметь вентиляцию. Обычно для этой цели по периметру цоколя устраивают продухи или окна, периодически открываемые для проветривания. Но лучшим решением является вентиляция через специальные каналы, устраиваемые в дымовентиляционных блоках и выходящие за пределы чердачного перекрытия или крыши. Вытяжная труба начинается под потолком подвала и выходит вместе с остальными трубами над крышей дома. Для улучшения тяги ее желательно проложить рядом с дымовым каналом печи или отопительного котла. Чем больше сечение вытяжного канала, тем лучше; в любом случае оно не должно быть меньше 140 х 140 мм. Летом естественной тяги может оказаться недостаточно, и в вытяжную трубу придется поставить вентилятор.

Приток воздуха обычно обеспечивается за счет не плотностей в ограждающих конструкциях. Можно устроить и специальные каналы с забором воздуха либо с улицы, либо из закрытых помещений (тамбур, веранда). Лучше всего, чтобы приточная труба начиналась на чердаке. Приточный и вытяжной каналы располагают в противоположных сторонах подвала, причем первый из них у пола, а второй у потолка.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
