Приточно-вытяжня вентиляция: принцип работы, устройство, расчет мощности системы

Схемы вентиляции

Схема организации принудительной вентиляции в частном доме может быть:

• приточной (вентилятор работает на приток воздуха в комнаты);
• вытяжной (вентилятор вытягивает воздух на улицу);
• комбинированной приточно-вытяжной.

В первых двух случаях система состоит из вентиляционного канала (на вытяжку либо приток) с вентилятором и фильтрами, который дополняется отдушинами или воздуховодами для естественного тока воздуха. А в третьем вентиляция выстраивается из двух вентканалов, имеющих каждый свой нагнетатель.

Потоки воздуха в частном доме

Приточная

При приточной вентиляции воздух забирается с улицы, очищается и подогревается или охлаждается по необходимости, а только потом подается в помещения. Выход его наружу из коттеджа происходит по обычным вытяжным воздуховодам и через подоконные отдушины. То есть происходит его механическое нагнетание внутрь, а уходит он уже на улицу самостоятельно естественным образом через вентиляционные отверстия, двери и окна.

Воздухообмен в доме в приточной вентиляцией

Если вентиляция устраивается в небольшом по квадратуре частном доме, то описанный выше способ ее организации является наиболее оптимальным. Достаточно правильно рассчитать необходимый воздухообмен и мощность вентилятора.

Монтаж вентиляции после вряд ли вызовет трудности. Воздуховоды для нее обычно делаются из гибких гофрированных труб соответствующего диаметра. А вентиляционное оборудование со всеми фильтрами, ионизаторами и т.п. приобретается в виде готовой установки. Ее надо будет лишь закрепить в выбранном месте и соединить с вентканалами.

Приточный клапан в частном доме

Вытяжная

В вытяжной вентиляции все происходит наоборот. Приток свежего воздуха в дом происходит естественным образом. Для этого обустраиваются отдушины и вентиляционные шахты с отверстиями в стенах. А вот вытягиваются использованные воздушные массы из комнат уже принудительно с помощью механической вытяжки с вентилятором.

Главный недостаток данного варианта – втягивание в дом холода с улицы по зиме вместе с поступающим извне свежим воздухом. Если коттедж построен в местности с холодным климатом и низкими зимними температурами, то компенсировать этот момент придется большим объемом тепла от обогревателей. А это дополнительные траты на отопление.

Однако если поток холодного уличного воздуха пустить не через отдушины непосредственно во внешних стенах, а через подпол, то он по пути до жилых комнат немного нагреется. И проблема будет не такой серьезной

Но при проектировании данный вопрос крайне важно просчитать и все предусмотреть заранее

Конструктивные особенности вытяжной вентиляции

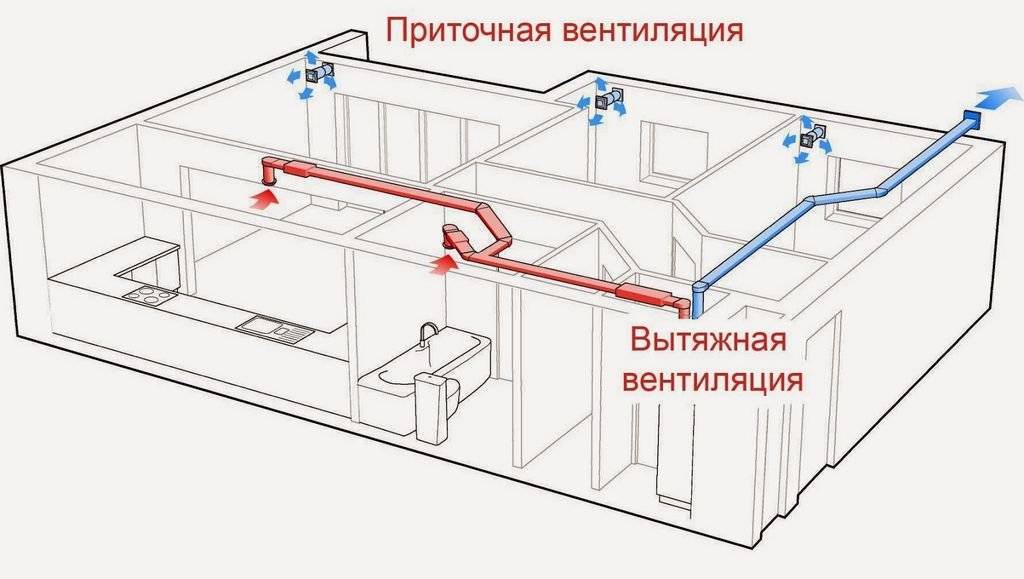

Приточно-вытяжная

Комбинированный вариант состоит из двух принудительных подсистем. Одна используется на приток воздуха, а вторая на вытяжку. Они могут быть разъединенными, каждая сама по себе, и пересекающимися в рекуператоре.

Это самая сложная в проектировании и устройстве вентиляция. Она требует сложных расчетов и большого количества воздуховодов. Однако используя ее, хозяин коттеджа гарантирует себе максимально комфортный микроклимат в жилище. Такая система позволяет в автоматическом режиме контролировать все параметры комнатного воздуха. Не зря именно ее часто выбирают в качестве одного из элементов «умного дома».

Как оборудовать приточно-вытяжную вентиляцию в частном доме

Как самому сделать приточную вентиляцию в квартире: особенности монтажа своими руками

Рубрики :Статьи

Вся проблема квартир в старых многоэтажных домах заключается в плохой вентиляции – сечение воздухоотводящих каналов, мягко говоря, не рассчитано на современные условия эксплуатации. В частности, на присутствие в квартирах герметичных пластиковых окон. Говоря по-простому, существующая вентиляция не справляется в полном объеме с возложенными на нее обязанностями – отсутствует приток свежего воздуха. Отсюда и запотевание металлопластиковых окон, и грибок в ванной комнате, и слой жира на стенах кухни. Решить эту проблему можно двумя способами – частое и регулярное проветривание или же изготовление приточной вентиляции, что является наиболее оптимальным решением. О ней, а вернее о том, как самому сделать приточную вентиляцию в квартире, и пойдет разговор в данной статье, в которой мы подробно разберемся с ее устройством, монтажом и необходимыми для него материалами.

Правильная вентиляция в квартире фото

Основы расчета объема требуемого чистого воздуха

Любой монтаж требует предварительных расчетов. А именно нужно посчитать воздухообмен, который необходим для конкретного дома. При этом стоит учитывать, что воздухообмен в зависимости от комнаты может быть разным, где на кухне, в ванной и туалете он интенсивнее, а в спальне и гостиной, на порядок меньше.

В общей сложности, нормы СНИП для частного дома рекомендуют, что циркуляция на 1 проживающего в доме должна составлять порядка 60 кубических метров в час. Если, судить по площади помещений, то на 1 квадратный метр приходится 3 кубометра чистого воздуха за 1 ч. Зачастую в качестве каналов прохождения воздуха в доме, используют пластиковую канализационную трубу, диаметром 100 мм. Множество ее фитингов, заглушек и переходов позволяет создавать надежные вентилируемые каналы подачи и отвода воздуха.

Разновидности вентиляционных систем

Все системы вентилирования можно разделить на несколько видов по разным критериям.

В зависимости от метода генерации давления выделяются такие системы вентиляции:

• Искусственная. Движение воздуха происходит при участии установок нагнетания: воздуходувов, вентиляторов. При увеличении давления внутри труб, воздушные массы возможно перемещать на значительные расстояния. Наиболее часто применяется в системах центрального вентилирования.
• Естественная. Имеет место там, где перемещение воздушных потоков происходит естественным путем за счет разницы температуры и давления воздуха на разных концах труб. К преимуществам устройства такой системы для жилого помещения относят низкие затраты на монтаж, отсутствие потребности в специальном оборудовании. Но в таких системах невозможно прогнозировать работу или управлять ими, поэтому они чаще используются как вспомогательные.

Комбинированная. Наиболее часто применяемая разновидность вентиляции, сочетающая достоинства искусственной и естественной систем.

По области воздействия выделяют следующие разновидности:

• Общеобменная. Имеет широкую область воздействия, например, все комнаты жилого дома. Через вентиляционные шахты выводится отработанный воздух из внутренних помещений, где концентрация негативных веществ мала и они равномерно распределены.
• Локальная. В определенные места подводится воздуховод, который вытягивает вредные выделения и выводит их наружу. Монтируется внутри помещений, где выделение вредных веществ в воздух происходит точечно. В жилых домах это чаще всего кухня, в частности, кухонная плита. Обустройство локальной сети обходится дешевле, чем общеобменной, но она рассчитана на меньший поток воздуха.

В зависимости от схемы функционирования выделяют приточные, вытяжные и приточно-вытяжные системы. Вытяжные конструкции предназначены только для отвода загрязненного воздуха. Приточная система вентиляции обеспечивает поступление свежих воздушных масс. Системы, где воздух выводится и нагнетается, являются самыми популярными.

Для приточной вентиляции в стенах пробиваются воздуховоды Источник novakvartira.com.ua

Приточно-вытяжные вентиляции обеспечивают оптимальное обслуживание в помещениях различного назначения и масштабов.

В зависимости от технического устройства системы выделяют:

• Модульные системы разборного типа включают различные модули: обогреватель, глушитель шума, вентилятор, фильтрующие элементы, блок автоматического управления, вспомогательные узлы. Преимуществом модульных конструкций является возможность подбора узлов с необходимыми характеристиками. Недостатками считают сложный монтаж с привлечением специалистов.
• Моноблочные представляют готовые комплекты в едином блоке. Конструкция легко устанавливается, не требует сложного обслуживания и ухода. Стоимость моноблочных систем выше, чем модульных.

Наличие нескольких типов вентиляций позволяет выбрать и установить наиболее подходящую к конкретным условиям.

Основные схемы узлов управления

Схема №2

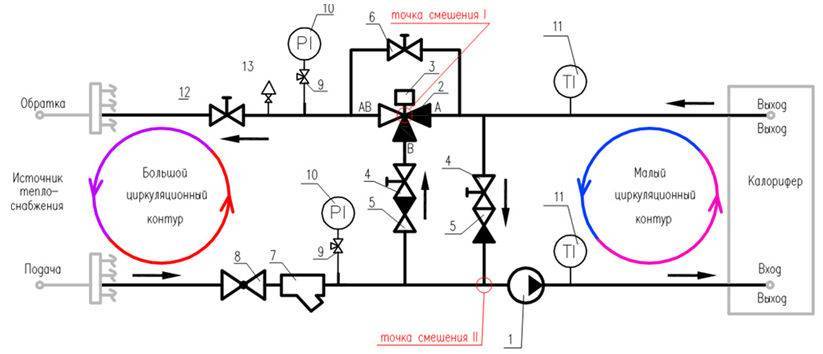

Существует как минимум несколько основных схем обвязки калориферов, которые имеют принципиальные отличия с точки зрения выбранной схемы регулирования и источника подачи тепла. Не существует однозначного ответа, какая из ниже описанных схем является правильной, все зависит от большого количества факторов (источник теплоснабжения и его возможности и требования по теплоносителю, уже установленное сетевое оборудование, величина свободного перепада давления на вводе в здание и т.д.).

Если система теплоснабжения приточной вентиляции работает на перепаде тепловой сети и подключена напрямую без промежуточных теплообменников, то в качестве управляющего органа устанавливают двухходовой линейный регулирующий клапан (схема №3), который гасит на себе избыточный перепад в точке подключения и выполняет главную функцию ограничения протока воды через калорифер. Но для того, чтобы защита от замерзания калорифера была обеспечена, на внутреннем контуре воздухонагревателя устанавливается циркуляционный насос, который обеспечивает постоянный расход на установке через дополнительную перемычку. Это классический способ количественного регулирования зонально на каждой приточной установке.

Схема №3

Не менее распространенными являются схемы теплоснабжения калориферов с установленными трехходовыми клапанами. Эти схемы могут работать в различных режимах регулирования в зависимости от положения клапана и места врезки перемычки.

Схема №4

Трехходовые клапана могут работать в режиме разделения потоков воды или в качестве смесительного органа (схема № 4). Если клапан установлен таким образом, что в зависимости от потребности установки в нагреве порт А (со стороны теплосети) открывается или закрывается, а циркуляция теплоносителя происходит через байпас клана (порты В и АВ), то имеет место самая распространенная схема количественного регулирования. Ее применение, как правило, ограничено предельным перепадом давления в центральной системе теплоснабжения, поэтому наиболее часто применяется в автономных системах теплоснабжения. Но при проектировании такой схемы необходимо учесть, что расход в системе теплоснабжения или на источнике тепла является не постоянным, поэтому сетевое насосное оборудование должно быть оснащено частотными преобразователями.

Схема № 5

Если необходимо обеспечить постоянный расход со стороны источника тепла, то в предыдущую схему следует добавить перед клапаном перемычку с установленными обратным клапаном и балансировочным вентилем (схема №5).

Если в схеме поменять перемычку и клапан местами, а циркуляцию воды во внутреннем контуре осуществлять через перемычку, то напор циркуляционного насоса в этом случае будет меньше на величину гидравлического сопротивления клапана. Расход теплоносителя со стороны теплосети останется постоянным, а клапан будет работать на свободном перепаде давления (схема №6).

Схема № 6

Как чистить канал

Каждая отдушина проверяется индивидуально. Если бумага ведет себя неодинаково, значит, загрязнения, вызывающие закупорку прохода, скопились во внутренних коробках.

Чтобы устранить эту неприятность, достаточно запастись обычным посудным ершиком. Это щетка на тонком, гибком тросе. Таким «трубочистом» проходятся внутри вентиляционного канала.

Чистка вентиляции в квартире

Дальше нужно убрать остатки мусора. Для этой цели подойдет пылесос с длинной трубкой. Можно вставить обычный гибкий поливочный шланг, чтобы пропустить его в систему повыше. Приготовленная конструкция должна быть достаточно жесткой и гибкой.

Если изменений не произошло

Допустим, все произведенные действия не привели к ожидаемому результату. Тогда можно предположить, что проблема возникла где-то в главном вентиляционном проходе. Но и его можно почистить.

Берется ерш, только уже более крупный. Могут понадобиться и другие приспособления, такие как:

• стеклопластиковый прут;
• крюк;
• штанга (металлическая, деревянная) и пр.

Еще и этот существенный нюанс следует учитывать владельцу квартиры. Обычно за работоспособностью вентиляционной системы в многоквартирных домах следит специальная служба (здание находится на ее балансе) или непосредственно домовладелец. Так что самостоятельно лазить в главный вентиляционный ход в большинстве случаев жильцам не рекомендуется и даже запрещается.

В случае обнаружения подобной неприятности лучше сразу же подать заявку ответственному исполнителю. Тогда не придется занимать лишней работой, которую владелец квартиры исполнять не обязан, и участвовать в неприятных разбирательствах.

К тому же проблема может оказаться более серьезной. Отработанный воздух может не только не выходить из квартиры, но и поступать в нее из общей системы. Причина может крыться:

• или в установке мощных вытяжных систем жильцами других квартир (перекрывается выход воздуха из квартиры без вентилятора);
• или в неправильной циркуляции воздуха в жаркий период года (разогретые уличные воздушные массы поступают в прохладный вентиляционный проход, препятствуя выходу отработанных воздушных потоков);
• или в разрушении верхней части центральной вентиляционной шахты (в нее задувается ветер).

Выяснить истинную причину неправильной циркуляции воздуха, если система не забита, сможет только профессионал.

Виды вентиляционного оборудования с рекуперацией

Сегодня производителями представлен широкий ассортимент вентиляционного оборудования с рекуперацией. Оно может быть центральным, предназначенным для обслуживания всего строения, или децентрализованным. Такие системы устанавливают в отдельных помещениях. Мощность агрегатов также различается.

Основная классификация техники производится по типу теплоносителя (жидкости или пара), а также по конструктивным особенностям.

Существует несколько видов рекуператоров: пластинчатые, роторные, тепловые трубки и др.

Пластинчатые

Такие рекуператоры могут быть перекрестными и противоточными. Первый вариант относится к наиболее распространенному типу оборудования. Его КПД может доходить до 65%. Агрегат устроен таким образом, что обеспечивается практически полная герметичность, защищающая от смешивания выводящегося и подающегося воздуха. Увеличение КПД может быть достигнуто путем последовательной установки двух рекуператоров или монтажа перекрестно-противоточного устройства.

Пластинчатый рекуператор

Теплообменник может быть выполнен из нескольких видов материалов. Какие из них наиболее часто применяются при изготовлении агрегатов?

1. Алюминий. Для разделения потоков воздуха используется фольга из алюминия.  Одним из преимуществ устройств является их бюджетность. Часто используется и возможность их установки для организации циркуляции воздуха в бассейнах. Однако потенциального потребителя может остановить периодические обмерзания, для устранения чего требуется дополнительно обогревать оборудование. Понятно, что из-за этого повышаются затраты на электричество.
2. Пластик. Достоинства пластмассового агрегата — практически такие же, как и у алюминиевого аналога. А КПД их выше. Но пластик не относится к прочным и надежным материалам.
3. Целлюлоза. Перегородки, выполненные из этого материала, впитывают влагу. Поэтому в помещение поступает воздух, не только подогретый, но и увлажненный.

Металлический и целлюлозный рекуператоры

Теплообменник с бумажными пластинами практически не обмерзает, соответственно, не нужно тратить время и электроэнергию на оттаивание. Конечно, циркуляция воздуха в помещениях с повышенной влажностью устройствами этого типа не осуществляется.

По типу воздуховодов вентиляционные системы общеобменного типа могут быть канальными или бесканальными.

На стадии предварительной разработки проектная документация согласовывается с заказчиком, при необходимости вносятся изменения.

Как сделать приточную вентиляцию в квартире?

Типовая застройка многоквартирных домов выполнялась по советским стандартам, которые предусматривали вытяжные отверстия в ванной и санузле. Кухонная вытяжка монтировалась по желанию владельца квартиры. Задача приточной вентиляции возлагалась на форточки и щели в окнах и дверях. В ряде квартир можно встретить цилиндрический приточный клапан в стене, который затыкали зимой из-за сквозняков и холода. Вопрос эффективного воздухообмена в наших домах и сейчас стоит остро. Как сделать приточную вентиляцию в квартире, чтобы организовать комфортный микроклимат? Есть несколько способов:

1. Ручное или автоматическое проветривание. Организовать регулярное проветривание в ручном режиме проблематично. Можно использовать микропроветривание — оставлять окно открытым на 2-3 мм или установить сервопривод на створку окна. Механизм автоматически открывает створку через установленные промежутки времени. Приборы комплектуются набором датчиков и закрывают окно при повышенной влажности или сильном ветре.
2. Оконный или стеновой клапан. Устройства для окон стоят дешевле и проще монтируются. Оптимальны для небольших помещений. Стеновые приточные клапаны требуют сверления стены, оснащаются фильтром грубой очистки и хорошо подходят для просторных комнат.

Перечисленные выше способы увеличивают регулярный приток свежего воздуха в помещение, но имеют ряд недостатков. Работают по принципу естественной вентиляции — на разнице температур. Эффективны зимой, не эффективны летом. Выстужают помещение в холодное время года и увеличивают расходы на отопление. Не фильтруют воздух или выполняют базовую очистку.

Хорошо справляются с перечисленными выше проблемами устройства принудительной вентиляции:

• проветриватели — усовершенствованный стенной клапан с вентилятором. Производительность зависит от мощности электромотора;
• бризеры — моноблочные, компактные устройства с многоступенчатой системой фильтрации, нагревательным элементов, цифровым управлением и датчиками;
• кондиционеры с подачей свежего воздуха работают не только на охлаждение или нагрев. Агрегаты оснащены камерой подмеса уличных воздушных масс, которые после фильтрации поступают в помещение.

Приточная вентиляция для квартиры, совмещенная с кондиционированием — универсальное и эффективное решение.

Преимущества и недостатки данной системы

Система вентиляции в частном доме

Если вытяжка имеет рекуператор, то такая вентиляция позволяет сэкономить на отоплении до 20–30%. При естественном вентилировании вместе с уходящим из помещений воздухом выводится и тепло. Но при наличии теплообменника часть этой тепловой энергии используется для подогрева забираемых с улицы воздушных масс. В результате можно в батареях понизить температуру либо перевести котел на более экономный режим.

Сравнение КПД разных систем приточно-

За эффективность, подогрев (охлаждение) и очистку воздуха приходится платить зависимостью от электроэнергии. В этом отношении принудительная приточная вентиляция сильно проигрывает варианту с естественной тягой.

Принцип работы приточно-вытяжной вентиляции с рекуператором

При сбоях в электросети вентиляторы неизбежно перестанут работать. Поэтому чтобы принудительный воздухообмен в такой ситуации не прекращался, необходимо позаботиться о дополнительном источнике питания (электрогенераторе или бесперебойнике).

Как устроить приточную вентиляцию в квартире своими руками

Чистый и свежий воздух в доме или квартире является залогом здоровья и комфортного пребывания всех обитателей. Обеспечить такие условия может приточная вентиляция, налаженная на очистку жилого пространства от неприятных и вредных запахов и частичек пыли. Это одно из самых простых и удобных в эксплуатации устройств. Приточная вентиляция своими руками оборудуется достаточно легко, что является явным преимуществом устройства.

Она представляет собой несложную систему труб, имеющих наружные входы и выходы на улицу. Собирается приточный воздуховод по заранее составленной схеме. Серьёзных трудностей монтажа здесь нет. В дальнейшем такое устройство быстро и удобно обслуживается. Каждый хозяин дома может самостоятельно его установить и использовать в повседневной жизни, регулируя приток свежего воздуха.

Виды приточных вентиляций

Приточная вентиляция – это специальная система подачи свежего воздуха из улицы в помещение. При этом окна открывать не нужно. Благодаря системе фильтров пыль, выхлопные газы из уличного воздуха не поступают внутрь помещения. Иногда устройство также дополнительно подогревает подаваемый воздух. Приточная вентиляция бывает нескольких видов:

• проветриватель;
• аэрогивер;
• бризер;
• клапан;
• центральная система.

Все устройства обеспечивают поступление чистого и свежего воздуха извне. Но у них есть некоторые отличия.

Проветриватель

Проветриватель монтируется на окно или в стену. Оконные и стеновые устройства работают за счет разницы в давлении между домом и улицей. Их схема работы выглядит так:

• Воздух подается в верхнюю часть помещения.
• Конвекционные потоки свежего воздуха выталкивают загрязненный воздух.
• Помочь выйти застоявшемуся воздуху помогает естественная вентиляция в квартире: через систему вытяжной вентиляции застоявшийся воздух выходит наружу здания. Обычно такая вытяжка расположена в ванной комнате или на кухне.
• Воздухообмен постоянно повторяется.

Некоторые модели подают чистый воздух не за счет разницы давления, а с помощью встроенных вентиляторов. Они нагоняют воздух и принудительно вытесняют застоявшийся воздух.

Зимой оконные и стеновые вентиляционные приборы не промерзают. Они также оснащены регулировкой, которая позволяет настроить подачу определённого объема воздуха. В некоторых моделях есть опции очистки, подогрева и рекуперации воздуха.

Аэрогивер

Представляет собой бытовой прибор, который обеспечивает приток свежего воздуха. Внешне напоминает небольшой белый ящичек. Может быть размещен на стене или окне. По сути, это альтернатива привычного кондиционера, но более полезная для здоровья.

Кондиционер работает с внутренним воздухом помещения. Он обеспечивает его циркуляцию и охлаждение. Существуют, конечно, модели с приточной системой подачи воздуха. Но их эффективность мала. К тому же, у таких кондиционеров есть ограничения по температуре воздуха снаружи. Если она ниже +3°С, функция забора воздуха извне блокируется автоматически.

Аэрогивер работает по-другому:

• Воздух с улицы подается через отверстие в наружной стене.
• Затем воздух проходит через вентиляционную решетку, пылевой, угольный фильтр.
• За счет системы фильтров воздух очищается от пыли, мелких твердых частиц, пыльцы растений, бактерий, выхлопных газов, испарений, запахов, формальдегидов и аммиака.
• После фильтрации очищенный воздух поступает в помещение. Иногда он дополнительно подогревается.

Аэрогивер оснащен электронными сенсорами. Они реагируют на влажность и температуру воздуха. Их можно настроить на нужные параметры. Стоимость таких устройств значительно ниже, чем кондиционеров. Но пользы они приносят больше. Да и монтаж аэрогиверов не требует особых усилий. Достаточно проделать отверстие и прикрепить устройство к стене.

Бризер

Бризер – это компактное устройство, с помощью которого можно проветрить помещение, не открывая окно. Он принудительно подает воздух извне, фильтрует его, подогревает до нужной температуры. Управлять некоторыми моделями можно через смартфон.

Принцип работы практически не отличается от предыдущих устройств: воздух с улицы через впускное отверстие снаружи здания проходит путь через корпус бризера. Внутри устройства он очищается через систему фильтров, нагревается и нагоняется вентилятором внутрь помещения.

Приточный клапан

Выглядит как пластиковая труба. Длина трубы может быть разной – в зависимости от толщины стены. Внешний торец защищен дождеотбойником или москитной сеткой. С внутренней стороны торец закрыт декоративным пластиком с заслонкой. С ее помощью можно регулировать поток воздуха. Внутри трубы расположен фильтр грубой очистки и тепло-шумоизоляция. Для установки приточного клапана в стене бурится отверстие.

Клапан подает воздух пассивным способом. В его устройстве нет вентилятора и нагревателя. Он также не способен обеспечить высокий уровень фильтрации.

Центральная приточная вентиляция

Подает воздух сразу в несколько помещений через вентиляционные каналы. Способна круглые сутки подавать свежий воздух внутрь здания. Как правило, проектируется до начала строительных работ. Но бывают случаи, когда центральная приточная вентиляция размещается в здании, которое уже эксплуатируется.

Заключение

Итак, монтаж простых индивидуальных устройств может осилить и домашний умелец. Но сложную канальную систему лучше доверить профессионалам. Качественный монтаж и своевременное обслуживание вентиляции позволят избежать ещё больших трат на ремонт и переделывание огрехов.
