Кондиционер для приточно-вытяжной вентиляции

Вентиляция коттеджей и офисных помещений

Приточная установка Breezart с водяным калорифером

Система вентиляции коттеджа,
загородного дома или офиса имеет ряд особенностей.

Производительность вентиляционной установки для помещений общей площадью от 150 до 500–700 м² должна
составлять 1000–3500 м³/ч. При такой производительности мощность калорифера будет около
20–30 кВт, поэтому в частных домах обычно устанавливают приточные установки с водяным калорифером, в которых для нагрева воздуха используется горячая вода из центральной или автономной системы отопления. Водяные
ПУ конструктивно сложнее электрических, поскольку для них необходимы смесительный узел с насосом,
а также многоуровневая система защиты от замерзания воды в калорифере,
включающая набор датчиков и воздушный клапан с возвратной пружиной (для гарантированного перекрывания входного воздушного канала при отключении электропитания).

Пример проекта системы кондиционирования и вентиляции загородного дома

Breezart Aquaприточные установки с охлаждениемкомпрессорно-конденсаторным

Другой особенностью является то, что приточная установка является лишь частью сложной климатической системы, которая обычно включает
несколько кондиционеров, канальный увлажнитель, независимую систему вентиляции для бассейна и другие элементы. Поэтому для выбора оборудования и проектирования подобных систем рекомендуем обращаться к специалистам.

Обзор рынка систем вентиляции Рекуператор для квартиры и загородного дома

Недостатки

Схема приточно-вытяжной вентиляции сложнее других типов систем воздухообмена. Поэтому ее проектированием и монтажом занимаются специалисты. К менее значимым недостаткам относятся шумная работа и образование конденсата: влага конденсируется из теплого воздуха при контакте с холодным. Ее избыток нуждается в отведении. Чтобы установить приточно-вытяжную вентиляцию, проводить ее согласование с органами управления нужно не всегда. В многоквартирных домах согласовывать установку нужно только при создании отверстий под вентиляционные каналы в стене диаметром более 200 мм. При сооружении отверстий меньших размеров обращаться в управляющие органы не обязательно.

Подбор ККБ с On/Off компрессорами наружных блоков

Для начала опишем неправильную, но наиболее часто встречающуюся методику подбора ККБ и испарителя для прямоточных приточных установок.

Пример 1

1. В качестве исходных данных нам необходимо знать расход воздуха приточной установки. Зададим, например, 4500 м³/ч.

2. Приточная установка прямоточная, то есть без рециркуляции, работает на 100 % наружном воздухе.

3. Определим район строительства, например, город Москва. Расчётные параметры наружного воздуха: температура +28 °C и влажность 45 %. Их принимаем за начальные параметры воздуха на входе в испаритель приточной системы. Иногда параметры воздуха принимают «с запасом» и задают +30 °C или даже +32 °C.

4. Установим необходимые параметры воздуха на выходе из приточной системы, то есть на входе в помещение. Часто их задают на 5–10 °C ниже, чем требуемая температура воздуха в помещении. Например, +15 °C или даже +10 °C. Мы остановимся на среднем значении +13 °C.

5. Далее с помощью i–d-диаграммы строим процесс охлаждения воздуха в охладителе приточной установки (рис. 2). Определяем необходимый расход холода в заданных условиях. В нашем варианте требуемый расход холода составит 33,4 кВт.

6. Подбираем ККБ по требуемому расходу холода 33,4 кВт. В линейке компрессорно-конденсаторных блоков имеются ближайшие бóльшая и меньшая модели, например, на 28 и на 35 кВт холода.

7. Принимаем большую модель с запасом на 35 кВт (рис. 2).

А теперь расскажем, что будет происходить на объекте при совместной работе приточной установки и ККБ, подобранного нами по вышеописанной методике.

Сравнение обычных и приточных кондиционеров

Распространенная среди пользователей ошибка заключается в том, что они считают любую систему кондиционирования вентиляционной. На самом деле в режиме активного воздухообмена с уличными воздушными массами могут работать только некоторые виды оборудования. Чтобы стало понятнее, для начала рассмотрим устройство обычной сплит-системы.

Кондиционеры бытового назначения, которые принято называть сплит-системами, представляют собой комплект из двух отдельных модулей, имеющих отличное друг от друга строение и расположенных в разных местах.

Первый модуль – испарительный блок, который устанавливают на пол, подвешивают на стену или частично маскируют потолочной облицовкой. Второй модуль – это выносное компрессорно-конденсаторное устройство, обычно монтируемое на фасаде здания.

Схематичное изображение устройства с внутренним модулем, закрепленным на стене. Два модуля соединены друг с другом тонкими трубками из меди, по которым перемещается фреон. Трубки прячут в штробы за декоративной отделкой или в пластиковые короба (+)

Принцип работы кондиционера прост. Через заборные решетки комнатный воздух поступает внутрь блока, где он охлаждается, а затем выводится через воздуховоды наружу. Смена температуры воздуха основана не на производстве холода, а на переносе тепловой энергии.

Носителем является фреон, поступающий в выносной модуль в газообразном состоянии, а возвращающйся в жидком. Чтобы перейти в газообразную фазу, фреон забирает часть тепла у отработанного воздуха в испарителе.

По сути дела, никакой замены воздушных масс не происходит, а охлаждение (а также нагрев и фильтрация) осуществляется путем рециркуляции. Приточное оборудование устроено иначе. Примером сплит-системы с организацией притока свежего воздуха является устройство канального типа.

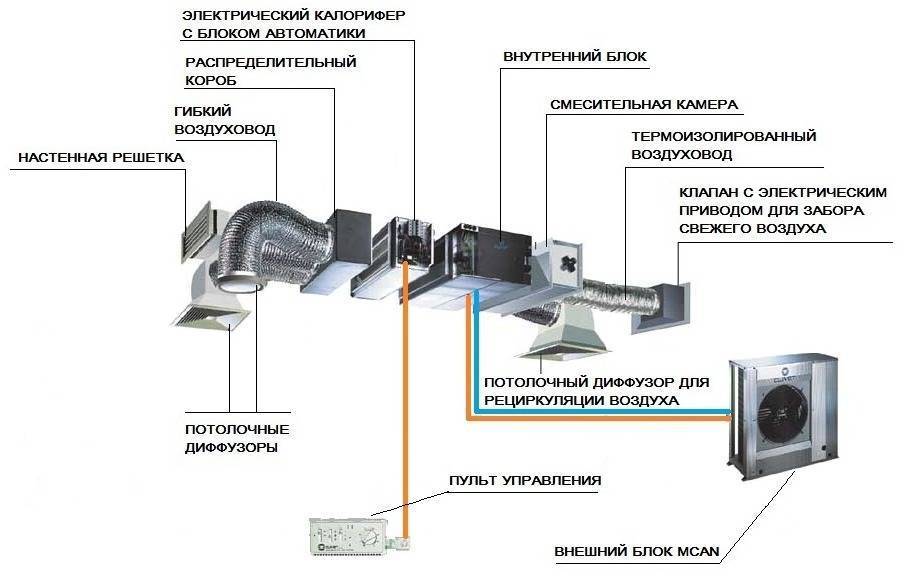

Схема конструкции канального кондиционера, который выполняет функции вентиляции и регулировки температуры внутри помещения. Обязательный элемент конструкции – нагреватель, встроенный в трубу (+)

Конечно, обыкновенные сплит-системы просты в монтаже, обладают множеством дополнительных функций, имеют красивый современный дизайн, но они, в отличие от приточных, не освежают воздух в помещении – и это их главный минус.

Подбор приточной установки

Для подбора и расчета цены приточной установки необходимо указать следующие основные параметры:

  • Производительность по воздуху приточной, приточно-вытяжной, вытяжной установки – м.куб/час
  • Давление, создаваемое вентилятором – Па
  • Желаемую температуру в помещении и географический регион, в котором будет установлен приточный агрегат.
  • Тип нагревателя (электрический, водяной, паровой) и температурный режим для теплоносителя.
  • Состав приточно-вытяжной установки (виды секций, входящие в состав системы – охладитель, фильтры, увлажнитель, осушитель, секция рекуперации, секция шумоглушения)
  • Наличие автоматики для управления приточной установкой
  • Сторону обслуживания  (определяется по ходу движения приточного воздуха в приточной установке)



Прайс-лист на установку системы вентиляции

Наименование работ  Цена
Монтаж приточных установок
Монтаж приточной установки мощностью до 300 м3/час – от 11000 руб.
Монтаж приточной установки мощностью до 700 м3/час – от 13000 руб.
Монтаж приточной установки мощностью до 1500 м3/час – от 22000 руб.
Монтаж приточной установки мощностью до 2000 м3/час – от 28000 руб.
Монтаж приточной установки мощностью до 3000 м3/час – от 33000 руб.
Монтаж приточно-вытяжных установок
Монтаж приточно-вытяжной установки мощностью до 700 м3/час – от 18000 руб.
Монтаж приточно-вытяжной установки мощностью до 1500 м3/час – от 32500 руб.
Монтаж приточно-вытяжной установки мощностью до 2500 м3/час – от 39000 руб.
Монтаж приточно-вытяжной установки мощностью свыше 2500 м3/час – от 49000 руб.
Монтаж вытяжных установок
Монтаж вытяжной установки – от 1500 руб.
Сборка вытяжной установки – от 1800 руб.
Монтаж и подключение вытяжного вентилятора – от 1100 руб.
Подключение вытяжной установки – от 3000 руб.
Монтаж воздуховодов
Монтаж круглого воздуховода D = 100 мм (м.п.) – от 140 руб.
Монтаж круглого воздуховода D = 125 мм (м.п.) – от 160 руб.
Монтаж круглого воздуховода D = 160 мм (м.п.) – от 240 руб.
Монтаж круглого воздуховода D = 200 мм (м.п.) – от 340 руб.
Монтаж круглого воздуховода D = 250 мм (м.п.) – от 440 руб.
Монтаж круглого воздуховода D = 315 мм (м.п.) – от 540 руб.
Прокладка гибких воздуховодов (1 м.кв.) – от 290 руб.
Прокладка жестких прямоугольных воздуховодов (1 м.кв.) – от 490 руб.
Демонтаж прямоугольного воздуховода (м.п.) – от 140 руб.
Демонтаж круглого воздуховода D = 250 мм (м.п.) – от 190 руб.
Монтаж вентиляторов
Монтаж канального вентилятора производительностью 100-500 м3/ч – от 45000 руб.
Монтаж канального вентилятора производительностью 1500-10000 м3/ч – от 9500 руб.
Монтаж канального вентилятора производительностью 10000-50000 м3/ч – от 17000 руб.
Монтаж крышного вентилятора – от 4500 руб.
Монтаж радиального вентилятора – от 2900 руб.
Монтаж решеток и автоматики
Монтаж решетки площадью до 0,09 м2 – от 280 руб.
Монтаж решетки площадью 0,09-0,36 м2 – от 280 руб.
Монтаж решетки площадью 0,36-1 м2 – от 280 руб.
Монтаж решетки площадью свыше 1 м2 – от 280 руб.
Монтаж щита автоматики – от 790 руб.
Установка привода воздушной заслонки – от 1800 руб.
Монтаж узла обвязки – от 550 руб.
Подключение узла обвязки к теплоснабжению – от 2800 руб.

В прайсе указаны ориентировочные цены. Чтобы уточнить стоимость работ по монтажу вентиляции за м2, свяжитесь с нашим специалистом по указанным телефонам на сайте.

Подробные цены

Преимущества кондиционера с приточной вентиляцией

Сплит-системы с приточной вентиляцией с улицы обладают несомненными преимуществами, делающими их применение более эффективным, полезным и удобным, чем использование стандартных кондиционеров:

  • Приток свежего уличного воздуха в течение всего года. Зимой холодный воздух с улицы, проходя через систему, прогревается до заданной температуры. Полупромышленные сплит-системы обеспечивают более высокий процент воздуха, подаваемого с улицы в помещение, нежели настенные бытовые кондиционеры с реализованной опцией подмеса свежего воздуха.
  • Возможность одновременной работы на несколько помещений. Современные сплит-системы предусматривают возможность эффективной работы как в помещениях большой площади, так и сразу на несколько комнат.
  • Тихая работа. Подобные сплит-системы работают достаточно тихо. Это обеспечивается специальными материалами, используемыми при изготовлении устройств, а также конструктивными решениями.
  • Экономическая выгода. Для просторных помещений с большим количеством комнат выгоднее приобрети именно полупромышленную или промышленную сплит-систему с приточной вентиляцией, поскольку в этом случае это будет более целесообразно, нежели приобретать отдельно для каждого комнаты несколько бытовых систем с подмесом воздуха.

Модель кондиционера

Когда тип системы выбран, осталось определиться, какой именно кондиционер нужен для конкретного помещения. Специалисты дают следующие рекомендации:

1. Кондиционеры настенного и настенно-потолочного типа подходят для спален и гостиных. Их можно установить максимально близко к потолку, что позволяет экономить стеновое пространство. Длина трассы достигает 30 метров. Можно четко отрегулировать траекторию воздушного потока — от строго вертикального до строго горизонтального положения жалюзи, а теплый воздух при этом будет подаваться на пол. Внутри большинства кондиционеров установлены самоочищающиеся антибактериальные фильтры с апатитотитановым покрытием. Настенные кондиционеры бывают не только привычно белоснежными, но и бежевыми, а некоторые производители предлагают перламутровые модели. Отдельные кондиционеры и вовсе будут смотреться на стене как картина — дизайнеры позаботились о художественном выполнении корпуса. Кстати, нанести изображение на кондиционер можно и самому, достаточно снять корпус и раскрасить его в любой цвет.

2. Кондиционеры напольного или колонного, напольно-потолочного и потолочного типа идеальны для просторных гостиных и столовых. Мощный агрегат почти незаметен: по необходимости он крепится на полу вплотную к стене или потолку. Напольно-потолочный кондиционер незаменим, когда нужен широкий и мощный воздушный поток, способный проникнуть в самые далекие уголки помещения. Длина трассы у некоторых моделей составляет почти 50 метров.

В потолочном варианте установки мощный вентилятор кондиционера создает широкий скоростной воздушный поток (до 1660 мм), который сначала плавно растекается по потолку, а потом медленно опускается вниз, заполняя равномерной прохладой все помещение, независимо от его метража и планировки. Такой вариант подходит для помещений большой площади, не имеющих подвесных потолков. Напольный вариант больше подходит для кондиционирования офисов.

3. Кондиционеры кассетного типа уместны для охлаждения помещений сложных форм: Г- или Т-образных, узких и длинных коридоров. Приборы крепятся к потолку или под него (в случае подвесных потолков). Такие блоки более компактны по сравнению с их настенными и напольными собратьями: размер лицевой панели некоторых моделей достигает 650×650 миллиметров. Подача воздуха идет в четырех направлениях, длина трассы около 20-25, а у некоторых моделей даже до 70 метров.

4. Кондиционеры канального типа — для сложных, с точки зрения архитектуры, помещений, где много перепадов меж- потолочных и межстеновых пространств, переменная этажность, горизонтальное или вертикальное зонирование. Внутренний блок представляет собой компактный короб, который можно спрятать в узких межпотолочных и стеновых пространствах. Главная особенность такого типа приборов: охлажденный воздух можно подавать сразу в несколько помещений.

Что такое приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция — это система, которая обеспечивает приток чистого и свежего воздуха в помещение, а так же удаляет вредный отработанный воздух из него. Обе этих функции выполняются одновременно. Как правило, подобную вентиляцию устанавливают в загородных домах и коммерческих помещениях площадью свыше 100 кв.м.

Использовать приточно-вытяжную систему вентиляции с рекуперацией в загородных домах очень выгодно, так как резко, практически до 90% (!), снижаются расходы на отопление дома. Ведь благодаря встроенной системе теплообмена (рекуперации тепла) отпадает необходимость в подогреве входящего потока воздуха, вследствие чего значительно экономятся энергозатраты, идущие на обогрев дома, а с ними и ваши деньги.

Приточно-вытяжные установки применяются в жилых помещениях, на промышленных, общественных и административных объектах.

Кроме приточно-вытяжных установок, есть также и приточные установки – приточки. Они отличаются от приточно-вытяжных установок лишь тем, что функционируют исключительно на забор, обработку и подачу воздуха в помещение. Удаление воздуха осуществляется с помощью независимой системы вентиляции.

Рекуперационные установки для квартиры

Недостаток многих систем приточной вентиляции – высокие энергозатраты на обогрев или охлаждение воздуха, поступающего в квартиру. Снизить расход электроэнергии помогут рекуперационные установки – они используют тепловую энергию отводимых воздушных масс для обогрева свежего воздуха с улицы.

При высокой разнице температур на улице и в квартире рекуперационная установка не сможет достичь нужных параметров, и воздух придется догревать, однако расход энергии в этом случае будет не в пример ниже, чем для обычного нагрева приточного воздуха.

Чем выше КПД модели, тем меньше необходимость дополнительного нагрева воздуха. В среднем КПД современных приточно-вытяжных установок составляет 85-90%, что зачастую позволяет полностью отказаться от использования калорифера.

Моноблочные приточно-вытяжные установки с рекуператором занимают относительно немного места – их вполне можно установить на балконе или лоджии. Среди продукции ведущих производителей климатического оборудования широко распространены модели производительностью от 150 до 2000 м3/ч. Для сравнения – в однокомнатной квартире повышенной комфортности площадью 60 м2 с двумя жильцами требуется воздухообмен в среднем от 300 до 500 м3/ч.

Объединение вентиляции и кондиционирования в квартире

Городская квартира редко может похвастаться наличием лишнего пространства, поэтому объединение систем вентиляции и кондиционирования в единый комплекс позволяет не только снизить затраты на монтаж, но и сэкономить ценное пространство.

Простейший вариант системы вентиляции и кондиционирования – это обычный кондиционер с функцией подачи свежего воздуха. Он не сможет обеспечить полноценный воздухообмен, но как минимум в одной комнате приток свежего воздуха будет. Его можно использовать совместно с вентиляционными установками Ventmashine.

Еще одним вариантом для ценителей комфорта станет канальная система вентиляции и кондиционирования. В ее основе – центральный кондиционер с опцией подмеса свежего воздуха или приточно-вытяжная установка с охладителем. При желании установку можно дополнительно оснастить рекуператором.

Советы по выбору кондиционера с приточной вентиляцией

В первую очередь при выборе систему кондиционирования с приточной вентиляцией, стоит оценить условия в помещении, где вы собираетесь устанавливать кондиционер. Если здание оборудовано хорошей вентиляцией, которая эффективно обеспечивает воздухообмен, то дополнительно тратиться на приточное устройство необязательно.

Оцените и размеры помещения. На высоких потолках можно разместить кассетные кондиционеры, которые не будут занимать свободное место. А при помощи подвесной конструкции вы сможете замаскировать внутренние блоки. При низких потолках лучше выбрать модели с настенными или напольными блоками. Если помещение имеет большую площадь, следует выбрать мощный кондиционер, например колонного типа.

Финансовый вопрос, конечно, всегда остается одним из самых важных для наших соотечественников. На стоимость моделей влияет не только их мощность, но и наличие дополнительных функций. Поэтому, чтобы не переплачивать, определитесь заранее, что именно вам требуется, а без каких возможностей вы сможете обойтись.

На сегодняшний день кондиционеры уже имеются почти во всех офисах и во многих квартирах. Разнообразие моделей позволяет подобрать устройство, подходящее как под условия эксплуатации, так и по стоимости.

Обслуживание

Для нормальной работы прибора, требуется соответствующее его обслуживание. Среди основных манипуляций:

  • Удаление грязи из резервуара для сбора конденсата. Проверять также нужно трубки, обрабатывая их дезинфицирующим раствором, во избежание появления болезнетворных бактерий.
  • Контроль давления хладагента.
  • Ликвидация пыли из воздуховодов.
  • Чистка канального кондиционера в фильтрующей части.

Если игнорировать эти мероприятия, объем проходящего воздуха будет сокращаться, а агрегат не сможет поддерживать заданную потребителем температуру. Кроме того, прибор может просто сломаться или дать течь во внутреннем блоке. Цена канального кондиционера не такая уж маленькая, чтобы рисковать его исправностью, пренебрегая элементарными правилами эксплуатации. Периодичность проведения профилактических и технических работ указывается в руководстве по использованию.

Независимые кондиционер и приточная установка

Альтернативным способом организации кондиционирования помещения (охлаждения или обогрева) и обеспечения подачи свежего воздуха является установка двух отдельных систем:

  • кондиционер
  • бытовая приточная установка

Ещё одним вариантом, как уже писалось выше, будет установка канального кондиционера с отводом воздуховода для забора свежего воздуха с улицы. При реализации подобной схемы зачастую в воздуховод после заборной решётки устанавливается канальный вентилятор (для обеспечения должного объёма подачи воздуха к внутреннему блоку сплит-системы), фильтр (для очистки воздуха) и калорифер (при необходимости подогреть холодный воздух в зимнее время). Возврат к списку

Устройство

Устройство сплит-системы мало чем отличается от обычного кондиционера. Состав внутреннего блока предусматривает наличие включающего фильтра, вентилятора, охладительного устройства и электронной панели управления.

Устанавливается эта часть кондиционера за потолочной конструкцией, к ней подключаются электрический (водяной) калорифер, управляемый с помощью электроники.

Блок наружный (внешний) состоит из компрессорно-конденсаторного агрегата, теплового насоса и управляющим модулем микропроцессора. Эта часть кондиционера монтируется на наружной стороне здания или помещения (при комплектации центробежным вентилятором). Обе конструкции, наружная и внутренняя, соединяются фреоновым трубопроводом.

Поступление свежего воздуха обеспечивается посредством термоизолированного воздуховода. Воздушный поток подается в специальную камеру для смешивания воздушных масс, где соединяется с комнатным воздухом, затем фильтруется, охлаждается (или нагревается) до заданной температуры.

После прохождения обработки подготовленный воздух, по системе воздуховодов, распределяется по комнатам. Наличие вытяжной вентиляции обеспечивает баланс между входящими и выходящими воздушными потоками.

Увлажнитель адиабатического типа с распылением по зонам

Увлажнитель адиабатического типа с распылением по зонам не относится к системам канального увлажнения и представлен в данном обзоре для дополнительного рассмотрения возможностей реализации влажностного микроклимата.

В общем суть работы этого увлажнителя заключается в том, что от центрального блока системы под высоким давлением в трубках подается вода к форсункам, находящимся в различных зонах, из которых вода распыляется в виде мелкодисперсной аэрозоли, представляющий собой туман (капли воды имеют размер в среднем 15–40 микрон, которые испаряются очень быстро, в пределах секунды).

Схема работы

Процесс увлажнения происходит следующим образом:

  1. Водопровод подключается к микрокарбоновому фильтру.
  2. Далее вода проходит модуль умягчения (опционально).
  3. На выходе из модуля умягчения устанавливается микрофильтр.
  4. Подготовленная вода подается на центральный модуль системы увлажнения, где производится обработка модулем ультрафиолетовой стерилизации и фильтрация по
    принципу обратного осмоса с последующей повторной обработкой модулем ультрафиолетовой стерилизации.
  5. Центральный модуль повышает давление до 70 бар, после чего вода высокой степени очистки поступает в кольцевую магистраль, а оттуда через тройниковые отводы к клапанам форсунок.
  6. При открывании клапанов форсунок вода под давлением подается в наконечники форсунок, где распыляется до образования мелкодисперсного аэрозоля — тумана.
  7. Образовавшийся аэрозоль сразу испаряется в окружающем воздухе.

Схема работы зонального увлажнителя с форсунками

Основные преимущества увлажнителей с водяным распылением по помещениям:

  • полная микробиологическая безопасность, защита от распространения болезнетворных микроорганизмов;
  • возможность точно поддерживать влажность;
  • возможность задавать различную влажность для разных помещений;
  • низкое энергопотребление.

Основные недостатки увлажнителей с водяным распылением по помещениям:

  • высокое давление воды, специальные требования к системе трубопроводов;
  • необходимость доступа в зоны установки форсунок для периодического обслуживания.

Вентиляционные решетки

Решетки лучше заказывать в комплектации с регулятором — очень удобно регулировать поток или, например, отключить одну из комнат.

Основное преимущество таких регулируемых решеток — можно создать воздушную струю с прилипанием к потолку, которая “пробивает всю комнату”.

Например, так выглядит распределение воздушного потока в моей комнаты (4,5 х 3,5 м, высота потолков 2,7, расположение решетки в 15 см от потолка в углу комнаты) при разном расходе воздуха (температура в комнате 20 С, температура подачи 20 С):

  • 60 м3 и терминальной скорости потока 0,1 м/с

  • 120 м3 и терминальной скорости потока 0,2 м/с

  • 250 м3 и терминальной скорости потока 0,3 м/с

Вентиляция с увлажнением и осушением

Для нормального самочувствия людей в помещении нужно контролировать не только температуру, но и влажность воздуха. Слишком сухой микроклимат вызывает першение в горле, шелушение кожи, мебель и текстильные вещи быстро стареют, а продукты – портятся. При влажном воздухе летом в помещении душно, а зимой – слишком холодно. Также отклонение от нормы влажности может вызвать повреждение бытовых или производственных приборов, нарушение технологических процессов.

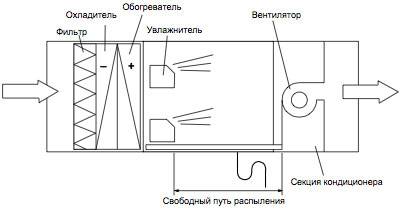

Решить эти проблемы позволяет вентиляция с увлажнением и/или осушением. Для снижения влажности используется рефрижерация (охлаждение содержащейся в воздухе влаги ниже точки росы с ее последующей конденсацией и дренажом), адсорбция (физическое поглощение влаги из поступающего воздушного потока веществом с пористой структурой) или абсорбция (химическое поглощение водяного пара специальными веществами, например, солью, обезвоженным мелом или концентрированной серной кислотой).

Если необходимо увеличить влажность воздуха, то применяется адиабатический метод (механическое разбрызгивание или распыление воды в поступающий воздушный поток с помощью форсунок, вращающихся дисков, ультразвук) или изотермический (подача во входящий воздух воздушного пара, получаемого нагревом воды изолированными или погружными нагревательными элементами, инфракрасными лампами).

Системы вентиляции с увлажнением и осушением воздуха используются в тех случаях, когда необходимо поддерживать заданный уровень влажности. Сферами их применения являются жилые и офисные помещения, бассейны и спортивные комплексы, производственные здания, склады для скоропортящейся продукции, закрытые сельскохозяйственные фермы и т.д.

Два в одном – кондиционер и вентиляция

В наши дни одним из популярных решений вопроса вентиляции после установки металлопластиковых окон стали кондиционеры с подмесом воздуха. Они способны выполнять одновременно две функции: создавать оптимальные условия для проживания, то есть позволяют регулировать температуру воздуха и уровень влажности, и насыщать помещение свежим воздухом, что значительно улучшит самочувствие жильцов.

Каковы же принципы работы?

Внутренний блок

Сплит-система нуждается в двух основных блоках:

  • Внутренний;
  • Наружный.

Первый включает в себя воздушный фильтр, панель управления, вентилятор и прочее. В наружный блок входят компрессор и автоматика.

Где будет лучше разместить модули?

Внутренний блок часто устанавливают на балконе. Он не занимает много места, работает тихо, что положительно влияет на комфорт. Также возможна установка настенной сплит-системы за подвесным потолком. Оборудование сделано так, что оно ни капли не навредит интерьеру квартиры. Глазу будут видны лишь декоративные вентиляционные решетки.

Наружный блок монтируется со стороны улицы. С помощью тонкой фреоновой трубки он соединяется с внутренней частью вентиляции. К внутреннему блоку еще подключают калорифер.

Наружный блок

Работа совершается следующим образом. Сначала воздух забирается с улицы, затем по каналу он переходит в смесительную камеру. Во внутреннем блоке воздух фильтруется, подогревается или охлаждается и подается в помещение.

Микропроцессорное управление

Это своего рода мозг всей сплит-системы с вентиляцией. Благодаря электронной системе управления режимы работы кондиционера будут изменяться в зависимости от изменения погодных условий.

Умный кондиционер в осенний и весенний период не будет сразу включать калориферы для подогрева воздуха. Он воспользуется режимом «теплового насоса», что позволит сэкономить на электроэнергии. Многое современное оборудование оснащено подобными «мозгами». Это приводит к сокращению потребления электричества к минимуму.

Преимущества системы

В работе кондиционера с вентиляцией можно выделить 5 основных преимуществ:

  1. Свежий воздух в любое время года;
  2. Качественная очистка воздуха;
  3. Работа в режиме кондиционирования и вентилирования;
  4. Легкость в управлении;
  5. Тихая работа оборудования.

Вне зависимости от времени года вы сможете насладиться чистым воздухом у себя в квартире. Мало того, вы не будете ощущать неприятного холода зимой, который может возникнуть в результате использования естественного притока. Благодаря установленным калориферам воздух будет прогреваться, прежде чем попадать в помещение. Современные технологии позволяют подобной системе работать в любых погодных условиях.

Особенно полезным качеством является очистка воздуха. Ведь если вы живете в густонаселенном городе, то для вас не новость, сколько всякой грязи находится в уличном воздухе. Благодаря фильтрам пыль и неприятный запах выхлопных газов вам больше не страшны. Конечно, придется иногда менять фильтры, но что может быть дороже вашего здоровья.

Сплит-система

Любая современная сплит-система с вентиляцией рассчитана на подачу воздуха не только в одно помещение. Если разместить в квартире сеть вентиляционных каналов, то можно будет создать одинаковые условия для проживания во всех комнатах. Стоит лишь отметить, что оборудование не сможет создать разные климатические условия для комнат.

Что может быть проще, чем настроить работу вентиляции с кондиционированием, сделав всего пару нажатий на кнопки пульта. Кондиционер самостоятельно настроит все оборудование благодаря датчикам. Нужно лишь выставить нужную температуру и задать необходимое количество входящего воздуха.

Бесшумность работы кондиционера достигается благодаря тщательно подобранным материалам, которые поглощают все звуки. Также во время монтажа следует использовать материалы, которые будут поглощать вибрацию и звуки от работы оборудования.

Виды

Как отличить классические сплит – системы приточной вентиляции для квартиры от приточного кондиционера? Их отличие лишь в устройстве канала воздуховода, который объединяет внутренний и внешний системные блоки. Это может быть:

Мембрана

В кондиционерах с приточной вентиляцией работу канала воздуховода регулирует специальная мембрана. Она обладает высокой пропускной способностью.

Скорость проникновения молекул различных газов в два раза меньше скорости проникновения молекул кислорода. Такая пропускная способность способствует поддержанию естественных показателей уровня кислорода.

Из-за высокой ценовой политики самого устройства, его монтажа такие агрегаты не пользуются особым спросом среди потребителей.

Модульная система

Она дополняет установленную систему кондиционирования. За основу принят рекуператор, который оборудован воздуховодом, отдельным внешним блоком. Этот блок монтируется возле уже установленного внешнего блока.

Внешний блок модульной системы оборудован небольшими воздуховодными трубками, по которым перемещаются и обмениваются теплом воздушные потоки.

Минусы:

  • Массивный настенный короб.
  • Воздухообмен составляет примерно 20м3/час. Таких объемов недостаточно для полноценной жизнедеятельности человека. Поэтому такая циркуляция воздуха не может считаться полноценной.

С появлением приточной вентиляции модульные системы стали неактуальными. Они снимаются с производства.

Вариант №3 — ультразвуковой увлажнитель

Ультразвуковые увлажнители реализуют процесс адиабатного увлажнения воздуха в холодный период года. Увлажнитель выглядит следующим образом (монтируется в сеть воздуховодов в специальной секции):

Ультразвуковой увлажнитель состоит из следующих основных элементов:

  • внешний щит автоматики;
  • модуль затуманивания с вибраторами (из нержавеющей стали);
  • внешняя гидравлическая часть.

Принцип действия таких увлажнителей основан на сверхзвуковом «затуманивании». В блоке автоматики с помощью трансформатора создается переменный ток с низким напряжением и высокой частотой. Этот сигнал подается на установленной в ванне вибратор, который преобразует сигнал в высокочастотные колебания.

Процесс ультразвуковых колебаний воды в ванной

Благодаря этому образуется «туман» (аэрозоль), который отбирает у воздуха теплоту и переходит из жидкого состояния в газообразный. При этом
приточный воздух увлажняется.

Схема работы ультразвукового увлажнителя воздуха

Так как одновременно с увлажнением происходит процесс поглощения теплоты воздуха, то необходимо воздух повторно нагреть, т. е. осуществить второй нагрев
(первый нагрев осуществляется в основном калорифере вентиляционный установки, и он уже установлен на объекте).

Поддержание заданной относительной влажности в канале приточного воздуха осуществляется блоком автоматики. Точность поддержания значения влажности
составляет ±1%.

Основные преимущества ультразвукового увлажнителя

  • Реализуется управляемый процесс адиабатного увлажнения, обеспечивающий экономию воды и электроэнергии.
  • Малое энергопотребление.
  • Высокое качество обрабатываемого воздуха, исключено образование микроорганизмов.
  • Высокая точность поддержания заданного значения влажности.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
