Проектирование системы отопления частного дома

Правила расположения батарей в доме

Чтобы система исправно работала, необходимо строго соблюдать правила монтажа. Хотя технология установки не является сложной, но в ней есть свои нюансы, поэтому работы должны проводить специалисты.

Важно! Если радиаторы неправильно установлены, гарантия на них не распространяется. Для того чтобы избежать теплопотерь и неравномерного нагрева помещения, при монтаже приборов необходимо соблюдать отступы и правильно выбирать место расположения:

Для того чтобы избежать теплопотерь и неравномерного нагрева помещения, при монтаже приборов необходимо соблюдать отступы и правильно выбирать место расположения:

Самым подходящим вариантом для батареи считается место под окном, т. е. там, где теплопотери самые значительные. Ширина радиатора должна составлять не меньше 70% ширины окна. Монтируется четко посередине.
От батареи до подоконника, а также до пола оставляют не меньше 10 см. Оптимальное расстояние между полом и радиатором – 12 см. Более 15 см оставлять не рекомендуется.
От стены батарею закрепляют на расстоянии 5 см.
За батареей можно наклеить теплоотражающий материал – тогда часть тепла не уйдет в стену, а вернется в помещение.
Если радиатор планируется разместить не под подоконником, а на стене, то расстояние между ними должно составлять не менее 20 мм.

Цены на радиаторы

Стоимость отопительных устройств существенно варьируется в зависимости от следующих факторов:

бренда и страны происхождения;
материала и технологии производства;
дизайна.

Итальянские, немецкие,финские, чешские батареи стоят дороже российских, но по своим технико-эксплуатационным характеристикам изделия отечественного производителя мало уступают и даже превосходят многие зарубежные аналоги.

Популярностью пользуются модели из стали стоимостью от 3500 до 26 000 р. Недорогие чугунные батареи можно приобрести за 500‑1000 р. Спросом пользуются приборы из чугуна за 3000–8000 р. Батареи в стиле ретро можно найти от 8000 р.

Если батареи нужны для целого дома, то даже недорогие устройства выливаются в копеечку. Помимо этого добавятся расходы на сопутствующие товары: клапаны, термостатные головки, кронштейны и прочие детали.

Виды отопительных систем

Отопление жилого дома может выполняться по следующим схемам:

с естественной циркуляцией теплоносителя
с принудительной

Схема с естественной циркуляция теплоносителя

Естественная циркуляция теплоносителя подразумевает энергонезависимость отопительного оборудования. Теплоноситель движется по трубам и радиаторам самотеком за счет перепада давления, создаваемого горячей и холодной водой. Данная система чаще всего используется при отоплении небольших домов площадью до 100 квадратных метров. При этом устанавливается расширительный бачок открытого типа, отчего и саму систему иногда называют «открытой».

Ее недостаток, несмотря на простоту устройства и невысокую стоимость, заключается в том, что:

возможно лишь отопление одноэтажного дома
длина труб не должна превышать 30-40 метров
в открытый расширительный бачок постоянно поступает активный кислород, который ускоряет коррозию металлических частей отопительного оборудования
бачок, расположенный обычно на чердаке дома, подвергается риску замерзания в сильные морозы, вследствие чего может пострадать вся система отопления

Важно! Специалисты советуют устанавливать котлы отопления для такой системы с чугунным теплообменником, так как чугун менее подвержен процессам коррозии. Система отопления с принудительной циркуляцией теплоносителя, или закрытая, более эффективна, если площадь дома превышает условные 100 квадратных метров

К тому же она способна обогреть дом в несколько этажей

Система отопления с принудительной циркуляцией теплоносителя, или закрытая, более эффективна, если площадь дома превышает условные 100 квадратных метров. К тому же она способна обогреть дом в несколько этажей.

Принцип действия данного метода заключается в том, что в трубу, выходящую из отопительного устройства, врезается циркуляционный насос. Он помогает теплоносителю двигаться по трубам и радиаторам с необходимой скоростью, вследствие чего все части отопительной системы обеспечиваются горячей водой. А вот в системах с естественной циркуляцией может возникать такой эффект, как холодные трубы обратки или образование воздушных пробок.

Недостаток данной схемы заключается в том, что она зависит от наличия постоянного электроснабжения. Кроме того, устройство такой схемы отопления потребует от домовладельца значительных финансовых затрат.

Сроки проектирования

Cроки проектирования зависят от полноты предоставляемой заказчиком информации, точности технического задания, степени готовности объекта (реконструкция или новое строительство), согласования проектных решений с дизайнером, архитектором и другими смежными инженерными разделами проектирования. Ориентировочные сроки:

Площадь объекта	Сроки
Стадия «П»	Стадия «Р»
До 300 м2	от 7 рабочих дней	от 7 рабочих дней
300-600 м2	от 10 рабочих дней	от 15 рабочих дней
600-1000 м2	от 20 рабочих дней	от 25 рабочих дней
1000-2000 м2	от 30 рабочих дней	от 40 рабочих дней
Свыше 2000 м2	Определяется индивидуально

Проектирование и порядок выполнения работ по обустройству систем отопления

Выполняя проектирование отопления частного дома, нельзя допускать ошибок, даже малейших. Самое малое в чем они могут проявиться – лишние денежные расходы на их устранение. Большие строения требуют больше времени на подсчеты, планировку, привлечение множества специалистов, включая смежных. Но и маленький домики могут во многом потерять, если к вопросу создания проекта подойти поверхностно или несерьезно.

Даже те, кто привык делать все самостоятельно, не рискнет обустроить систему отопления без предварительных расчетов, рабочего чертежа, эскиза отопительной системы целиком.

В любом случае, порядок работ по обустройству отопительной системы следующий:

Разработка и развернутый расчет проекта в подробностях.
Закупка нужного оборудования труб, комплектующих.
Монтажно-строительные операции и работы под строгим контролем специалистов.
Прием готовой работы соответствующими службами.
Первый запуск, устранение при необходимости недочетов.
Окончательный пуск и приемка проекта пользователем – сдача готовой работы.
Составление договора об гарантийном и послегарантийном обслуживании и, при необходимости, проведение всего спектра ремонтных работ.

Стоимость и тип проекта будет зависеть от расположения региона, климатических условий, размера отапливаемой площади, сложности выполнения монтажно-строительных работ, использования оборудования и спецтехники.

Если разработку проекта отопления можно доверить только профильным специалистам, то выбор вида топлива, и, соответственно типа котла – это полностью ваша задача. Впрочем, если есть какие-либо сомнения, то консультации профессионалов будут нелишними.

Рабочий проект предусматривает не просто разводку отопления по комнатам – это выкладки расчетов и чертежи оборудования Источник liveinternet.ru

Проект отопления частного дома — проектируем систему правильно

После того, как построен загородный коттедж, в нем еще невозможно жить, поскольку необходимо проложить все инженерные коммуникации и создать эффективную и надежную отопительную конструкцию. Чтобы обеспечить комфорт, требуется иметь профессионально выполненный проект отопления частного дома. Только учет всех нюансов и правильно произведенные расчеты позволят создать в помещениях микроклимат, способствующий уютной обстановке.

Проект отопительной системы домовладения предполагает наличие поэтажного плана теплоснабжающей конструкции, в котором указываются все требуемые размеры, допуски и прочие параметры (прочитайте: «Проект отопления двухэтажного дома — пример проектирования системы «). Проектные организации сейчас составляют трехмерные чертежи обустройства обогрева загородных коттеджей. Как выглядят такие проектные решения, видно на фото.

Когда речь идет о комплексном подходе, проектирование системы отопления частного дома предполагает соблюдение ряда принципиальных моментов:

разумное расположение здания относительно внешних коммуникаций, начиная от электрических сетей и заканчивая газоснабжением; правильное местонахождение коттеджа в соответствии со сторонами света, поскольку необходимо, чтобы через окна проникало внутрь как можно больше солнечной энергии; применение современных оконных технологий – тепло не должно покидать помещение через щели в рамах. Для этого желательно установить трехкамерные пластиковые окна с клапанами вентиляции; не помешает использование эффекта теплицы – при надежных даже больших окнах в сильные морозы на солнечной стороне здания, при наличии источника тепла такого, как камин, не будет необходимости в других нагревательных приборах, поскольку температура в комнатах не будет опускаться ниже плюс 20-22 градусов; желательно установить в помещении камин, даже электрический, который является автономным источником тепловой энергии и создает уют; в обязательном порядке надо утеплить не только внешние стены, но и внутренние ограждения – потолки, напольные покрытия, перегородки между помещениями, расположенными на одном этаже

Необходимо обратить внимание на утепление верхнего этажа; в комнатах нужно поставить мягкую уютную мебель, отлично сберегающую тепло

Задачи обогрева

Поддержание технологической температуры – разогрев объекта до температуры, требуемой в технологическом процессе и дальнейшее поддержание этой температуры.
Защита от замерзания – тепловыделение греющего кабеля обеспечивает поддержание положительной температуры стенки трубопровода и тем самым препятствует замерзанию жидкости внутри трубопровода.
Стартовый разогрев – разогрев технологической жидкости до температуры, при которой возможно ее перекачивание без изменения вязкости.
Компенсация теплопотерь – использование греющего кабеля предотвращает понижение температуры жидкости до недопустимых значений при понижении температуры окружающей среды.

Конструкция дома – первое, на что обращаем внимание

Причин возникновения проблем неэффективности отопления существует очень много, к примеру, эксплуатационные параметры строительных и отделочных материалов, использованных при строительстве стен, потолков и половых конструкций. Хотя в принципе и неспециалисту понятно, что проект отопления деревянного дома будет иметь серьезные различия с аналогичными разработками для дома из кирпича, пеноблоков, шлакоблока или других кладочных материалов.

Деревянный дом

Первое, что должно учитывать проектирование отопления коттеджа или дом из натуральной древесины, так это важность достижения такого баланса при котором температура внутренних поверхностей стен будет превышать температуру точки росы. Система отопления должна быть устроена таким образом, чтобы равномерно прогревались стены по всему периметру здания

Особый акцент должен быть на углах, где существует наибольший риск образования конденсата.

К разработке проекта отопительной системы желательно приступать еще на стадии проектирования самого строения

Кирпичный дом

Проект отопления загородного дома, возведенного из кирпича, необходимо разрабатывать с учетом такой особенности этого кладочного материала, как теплопроводность. Если посмотреть на кирпичные постройки, которым по несколько сот лет, то видно, что стены очень толстые до полутора метров. Строения из кирпича советского периода соответствуют строительным нормам того времени – 2,5 кирпича, что равно 64 см. Кстати, для того времени этого было вполне достаточно, поскольку энергоносители стоили очень дешево.

Нормы и требования современности направлены на повышение теплоудержания жилых домов. Если их в точности реализовать на практике, то стена кирпичного здания должна иметь ширину в 2 м. Безусловно, никто этого будет делать, тем более что существует отличная альтернатива – многослойные утепленные стеновые конструкции.

Из чего состоит система отопления?

Основным элементом отопительной конструкции является котел. Выбор центрального агрегата основывается на требуемой мощности. Для ее выяснения необходимо разделить общую площадь дома на удельную мощность.

Таким способом выясним минимальную мощность отопительного котла, способного обеспечить теплом все жилые помещения. К полученному числу обычно прибавляют 25%, тем самым возлагая на агрегат оптимальную нагрузку и оставив запас мощности на случай непредвиденных морозов.

Современные отопительные котлы снабжаются электронной системой управления и другими необходимыми элементами. Помимо отопительного котла проект отопления включает в себя схему разводки труб и радиаторов.

Кто составляет и разрабатывает проект?

Разработать проект отопления для своей квартиры, как сделать автономное отопление одновременно эффективным и экономным, вопросы, задача, которую должны решать специалисты. Для разработки проекта, который в дальнейшем должен быть обоснован и согласован с контролирующими инстанциями и энергетическими компаниями, необходимо привлечь специализированные организации. Наличие специального программного обеспечения, необходимый опыт, технические знания и навыки обеспечат вам проектную документацию на автономное отопление в соответствии с требованиями.

Проектирование предполагает тесное сотрудничество заказчика и проектной организации. Для того, что бы получить в результате оптимальное и удачное техническое решение, рассматриваются несколько вариантов. На базе пожеланий клиента, отталкиваясь от технических параметров объекта, определяется необходимая комплектация обогревательного оборудования, вырабатывается способ и порядок монтажа отопительной системы. Разработка проекта подразумевает несколько важных взаимосвязанных этапов:

разработка эскиза;
обоснование ТТХ системы отопления в соответствии с техническим заданием и коммерческого предложения;
составление схемы отопительной системы, на основании которой будет осуществляться монтаж отопительного оборудования;
подготовка проектной документации на будущую систему отопления;
составление сметы.

На каждом этапе предполагается участие определенной категории специалистов, от квалификации и профессионализма которых зависит ваш будущий комфорт.

Что входит в профессионально составленный проект системы отопления

Заказывая проект у профильных специалистов фирмы, заказчик на руки должен получить:

Титульный лист с оригинальной печатью организации.
Пояснительная записка (в обязательном порядке) к созданному проекту.
План разводки коммуникаций (общий).
Высотный план той же разводки.
Смета: за проект, материалы, на виды работ и их стоимость.
Спецификация материалов и спецоборудования.
Проект в виде подробного эскиза.
Чертеж с точной деталировкой и размерами всех основных и дополнительных узлов.
План проводки инженерных коммуникаций, места подключения и врезки.

Перед созданием проекта на место должен прибыть инженер, который произведет нужные замеры, составит предварительный чертеж. После чего с заказчиком составляется договор, рассматриваются все возможные варианты с учетом предпочтений и пожеланий клиента. Каждый заказчик вправе потребовать у проектной компании копию проекта в электронном виде или запросить его копию в бумажном.

Как лучше распределить тепло по дому

Для правильного распределения тепла необходимо заранее провести расчет теплопотерь, выявить участки наибольших теплопотерь и провести ряд других расчетов и измерений. Это позволит рационально распределить радиаторы или другие конечные устройства для теплообмена (воздуховоды, теплые полы).

Также необходимо учитывать работу системы вентиляции, ведь вместе с воздушными потоками внутри дома переносится и немалое количество тепла.

Выбор радиаторов

Наибольшей популярностью пользуются такие разновидности:

Алюминиевые радиаторы. Отличаются доступной ценой и простым монтажом.
Биметаллические. Стоят дороже алюминиевых, но служат гораздо дольше, более устойчивы к агрессивным воздействиям.
Стальные. Обладают достаточно большим весом, сложны в монтаже. Подходят только для систем, в которых нет высокого давления, так как оно может повредить изделие.

Хотя в продаже можно встретить и чугунные радиаторы – это устаревшее решение, которое уступает всем остальным по большинству параметров.

Теплые полы

Теплые полы бывают электрическими или водяными. Электрические варианты подходят для небольших комнат, могут быть неплохим дополнением к другим отопительным системам, когда монтаж трубопровода будет сложнее в сравнении укладкой такого пола.

Водяные полы более универсальны, часто используются в качестве альтернативы радиаторным системам отопления.

Аварийные варианты

В каждой схеме обвязки обязательно должен быть предусмотрен контур на случай чрезвычайных ситуаций. В его задачу входит:

— защита от перепадов давления;

— защита от повышения температуры выше разрешенной;

— предотвращение образования влаги.

В его задачу как раз входит сброс избыточного давления из системы. Монтируется он на выходе из котла отдельно или в составе группы безопасности.

Его задача максимально ответственна – предотвратить перегрев как котла, так и системы в общем. Случиться перегрев может по 2м причинам:

— в котел загрузили слишком много топлива. полученное тепло превысило потребность.

— отключили электричество и насос перестал работать.

Для нормальной работы этого контура также необходима установка датчика температуры с клапаном и узла охлаждения в трубу подачи воды в котел. Как только температура теплоносителя превысит максимально разрешенную, датчик сигнализирует об этом и провоцирует открытие клапана.

После срабатывания клапана вода начинает заполнять узел охлаждения, снижая температуру основного теплоносителя.

Один из вариантов по охлаждению системы. Особенность его состоит в том, что потребуется подсоединить накопительный бак для контура ГВС.

Работать эта схема будет следующим образом: в обычном штатном режиме насос будет работать, создавая определенное давление. Оно будет препятствовать включению в работу вспомогательного контура. Но как только электричество отключат, насос прекратит работу, давление пропадет, вступит в работу запасной контур.

Итог: температура воды в системе понизится до нужного значения.

Оговоримся сразу, что эта схема подойдет для системы отопления абсолютно любого типа !

Этот смеситель поддерживает наименьшую температуру теплоносителя на входе в котел, чтобы на стенах прибора не образовывался конденсат. о чем мы говорили в самом начале статьи. Таким образом в твердотопливном котле это один из наиболее необходимых узлов!

Устанавливается смеситель на трубе обратной подачи, используя байпас.

Если температура в обратной трубе будет низкой (ниже установленного значения), то термосмеситель обеспечит приток горячей воды.

Виды водяных систем отопления

Перед тем как сделать отопление в частном доме, во избежание ошибок при монтаже, нужно понимать принцип его работы. Он основан на перемещении нагретой жидкости по трубам. На пути следования она отдает тепло в помещение. Система может быть устроена различной конфигурации. Рассмотрим подробно устройство каждой.

Организация системы отопления

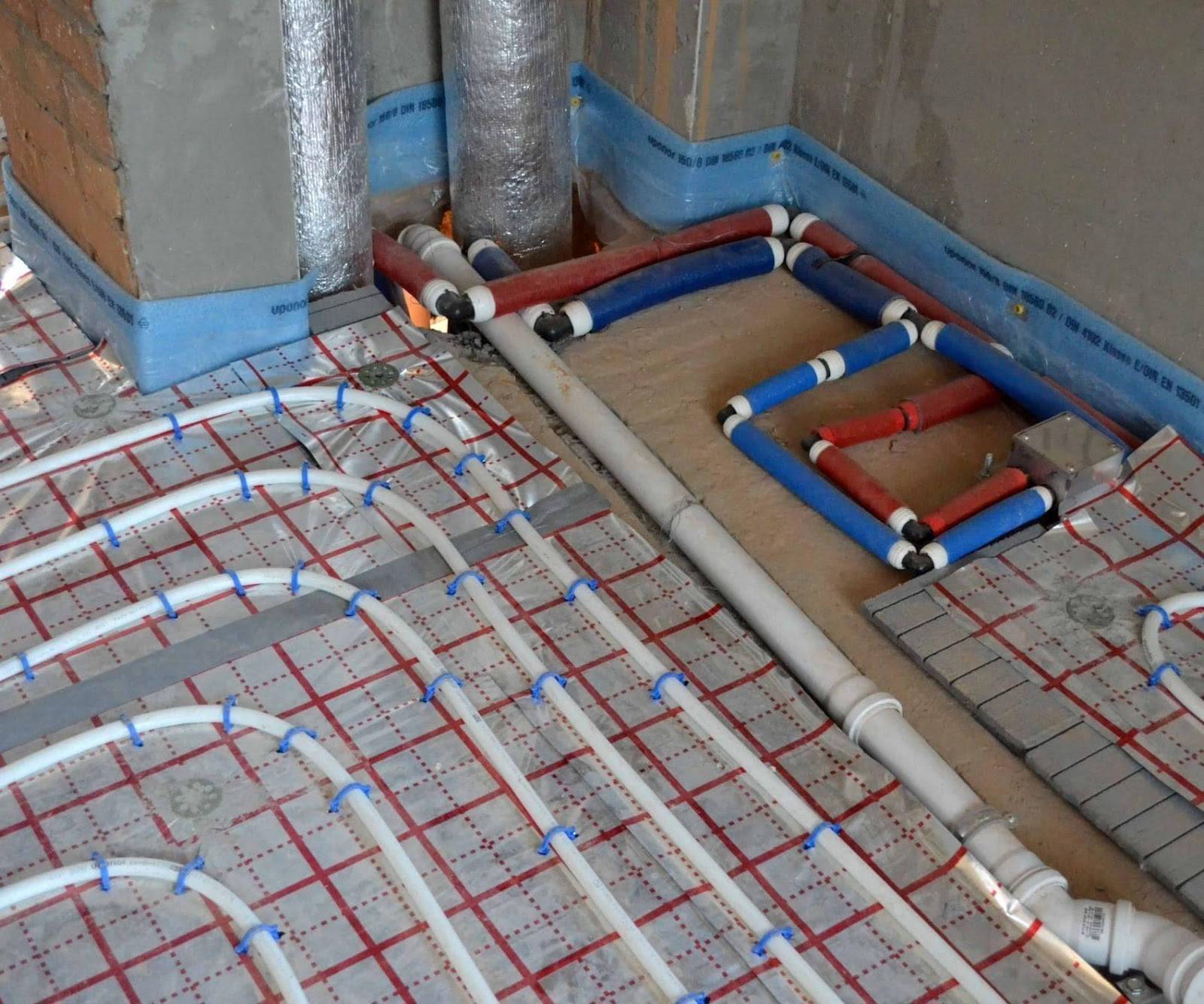

Система водяная «Теплый пол»

Устройство теплого пола может быть выполнено как в качестве дополнения к батареям, так и самостоятельной.

Комбинированная система теплого пола с радиатором

Основное достоинство такой конфигурации – возможность установки различных температурных режимов для каждого этажа, так как холодный воздух поднимается, теплый остается внизу.

В системе можно понижать температуру до +55°С, что рекомендовано проектными нормативами. Трубная разводка устраивается по всей площади пола, это эффективно для равномерного прогрева комнаты.

К основным минусам теплых полов относят:

сложность монтажа;
возможность устройства только на этапе строительства;
сложность во время проведения ремонта.

Подключение теплого пола~~теплый пол водяной~~

Плинтусные системы отопления

Они прекрасно заменяют привычные радиаторы и систему теплого пола. Трубы монтируют на уровне плинтусов, обогрев помещения происходит последовательно. Производители предлагают разнообразные оттенки труб для установки «под плинтус», можно подобрать цвет под интерьер или разнообразить его.

Монтаж плинтусной системы~~теплый плинтус водяной~~

Радиаторные

Радиаторы – это более привычная система. Производители выпускают интересные модели как по конфигурации, так и по стоимости.Можно выбрать вполне бюджетное изделие. В настоящее время радиаторы производят из:

чугуна:
стали;
алюминия.

Алюминиевый радиатор в интерьере

Система отопления одноэтажного дома с естественной циркуляцией

Естественная циркуляция теплоносителя возможна только в одноэтажных домах. Жидкость в горячем и охлажденном состоянии имеет разные плотности. На их разнице происходит движение потоков. Теплый теплоноситель поднимается, охлажденный – течет вниз.Движение потоков непрерывное.

Основное достоинство системы – простой и доступный монтаж. Кроме того, система отопления может работать без насоса, что значительно экономит средства.

К недостаткам относят монтаж труб под определенным уклоном. Необходимо четко при установке придерживаться расчетных параметров. Кроме того, необходимо устанавливать расширительный бак на чердаке или кровле.

Сравнение систем с естественной и искусственной циркуляцией

Системы с принудительной циркуляцией теплоносителя

Принудительная передача теплоносителя происходит благодаря насосному оборудованию. Это более эффективная система, благодаря которой подогретая жидкость достигает самых удаленных точек

Это важно для 2-хи более этажных домов. Эффективность такой системы на треть выше, чем естественная

К достоинствам можно отнести установку трубной системы без уклона, что значительно упрощает монтаж

Установка расширительных баков также не производится. Вместо них используют гидроаккумулирующие емкости

К достоинствам можно отнести установку трубной системы без уклона, что значительно упрощает монтаж. Установка расширительных баков также не производится. Вместо них используют гидроаккумулирующие емкости.

К негативным особенностям системы относят необходимость установки арматуры на трубы. Она выступает для защиты от аварийных ситуаций, связанных с повышенным напором теплоносителя. Кроме того, нужно установить с двух сторон циркуляционного насосного оборудования предохранительные клапаны.

Схема подключения насоса

Инструкция по проектированию систем отопления

Если подойти правильно и с умом, то сделать проектирование систем отопления и водоснабжения можно и самостоятельно. Сначала выберите подходящую именно вашему дому систему. Многие дома в сельской местности находятся на печном отоплении. Оно надёжно, проверено веками. Но есть небольшие минусы: нужно регулярно заготавливать дрова и в доме часто возникают перепады температуры.

Печь является одним из самых простых способов устройства отопления частного дома

Изучите примеры проектов системы отопления. Посмотрите, насколько подходят вам системы отопления с использованием электричества и газовых котлов. Если вы уверены в бесперебойной подаче электроэнергии, то можете их использовать. Котлы не имеют тех недостатков, которые есть у печи, но зато зависят от электроэнергии. Поэтому хорошим решением может быть комбинированное отопление. Оно включает в себя дровяную печь и котёл, например, газовый. Тогда вы будете меньше зависеть от различных неожиданностей.

Для начала нужно знать объём и площадь помещения, которое будет отапливаться, выполнить все замеры и сделать таблицу, в которой вы будете суммировать объёмы жилых и подсобных помещений. Сделайте её удобной для вас, чтобы было понятно и просто посмотреть нужную информацию. Затем на схеме дома выделите те места, где вы хотите монтировать отопительные приборы (такие, как: стояки, печи, котлы, радиаторы и так далее). Сделайте схему разводки труб отопления, конечно, если такие у вас предусмотрены.

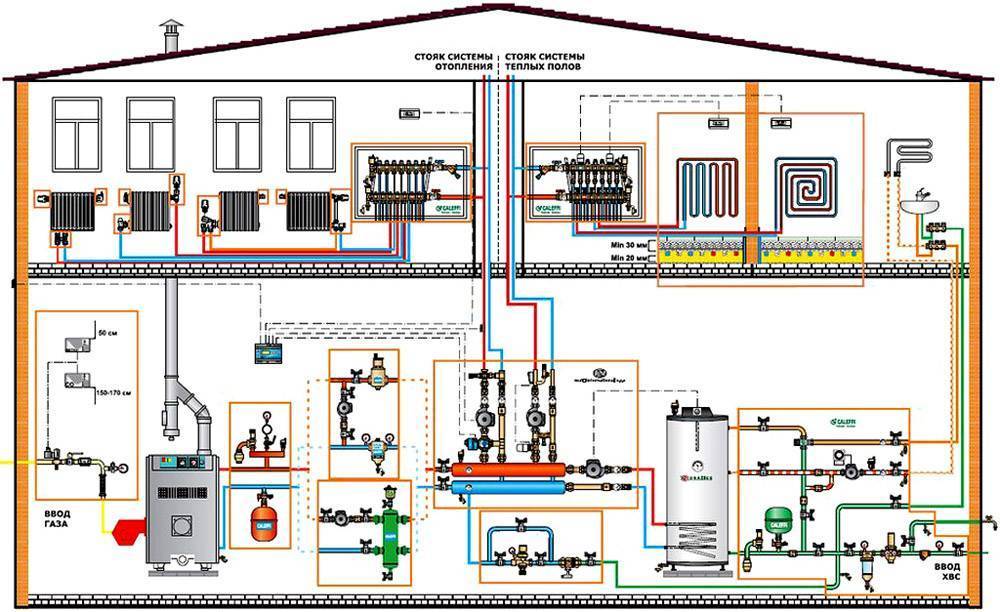

Чертеж системы отопления

Когда делается проектирование и расчет систем отопления, необходимо принимать во внимание взаимное расположение жилых помещений. Если дом имеет больше одного этажа, нужно будет составлять поэтажный план и указывать места, где будут установлены дымоходы, стояки и другие коммуникации

Обязательно необходимо предусмотреть систему защиты дома от возгорания. Особенно это нужно, если решено использовать печное отопление, особенно там, где трубы отопления будут выводиться наружу.

Разработка проекта отопления учитывает и расположение дома по отношению к розе ветров и даже сторон горизонта. Хорошо бы иметь данные о ветровой нагрузке в среднем за год, они позволят сделать отопление эффективнее и экономичное. И правильно рассчитать нужную мощность и количество приборов отопления.

Карта ветровой нагрузки России

Принимая во внимание выбранный вами тип отопления, приготовьте материалы, инструменты и оборудование, которое вам понадобиться. Для облегчения работы можно составить подробный список всего необходимого

Просчитать финансовые затраты. Совсем не обязательно приобретать материалы в большом количестве, про запас.

В том случае, если вы затрудняетесь выполнять проектирование систем отопления и вентиляции сами, лучше воспользуйтесь услугами профессионалов. Они проведут консультацию, во время которой будут рассмотрены все технические и организационные вопросы по проектированию отопительной и других инженерных систем. На основе данных по вашему дому проектировщиками будет выполнена программа для проектирования отопления и вы узнаете, сколько стоит проект отопления.

https://youtube.com/watch?v=JvkIH_HzwXA

Программа для проектирования системы отопления выполняется при учёте технического задания, которое даёт заказчик, данных о доме, договоре на проектирование системы. Затем при встрече проектировщика и заказчика обсуждаются различные нюансы, техническое задание, определяется стоимость проектирования отопления. Если у сторон нет вопросов и претензий друг к другу, они заключают договор

Очень важно на этом этапе выяснить уточнить нюансы. Это делается для того чтобы исключить в будущем различные недоразумения и недовольства

Бывает, что специалист выезжает на объект. Обычно это нужно, когда проектирование выполняется для уже построенного здания, что усложняет работу проектировщика.
