Как подключить проходной выключатель на три точки

Разновидности переключателей

По своей конструкции перекрёстные выключатели делятся на 2 вида: клавишные и поворотные.

Клавишные

Переключатели такого типа применяются наиболее часто.

Клавишные выключатели, правильнее называть их переключателями, разрывают одну цепь и замыкают другую. Обычные выключатели только размыкают или замыкают одну цепь. Внешне они практически не различаются. Отличить их можно только с тыльной стороны по количеству контактов:

  • у обычного одноклавишного 2 контакта;
  • у проходного -3;
  • у перекрёстного — 4.

У одноклавишного проходного выключателя 3 контакта

У обычного одноклавишного выключателя 2 контакта У одноклавишного перекрестного выключателя 4 контакта

Клавишные переключатели могут иметь 1, 2 или 3 клавиши. Многоклавишные переключатели предназначены для независимо управления несколькими цепями.

Поворотные перекрёстные

Переключатели такого типа устанавливаются реже, чем клавишные. Обычно их применяют в складских и производственных помещениях, для уличного освещения, как украшение интерьера в квартирах. Контактные группы в них замыкаются и размыкаются поворотом рычага.

Внешний вид поворотных переключателей (фотогалерея)

Применяется в складских помещениях

Применяется как украшение интерьера

Используется в жилых помещениях

Управляет 2-мя цепями

Используется в помещениях с повышенной влажностью и для уличного освещения

Накладные и встроенные

По способу монтажа переключатели делятся на 2 вида: накладные и встроенные.

Встроенные выключатели монтируются на этапе строительства или ремонта в коробки, установленные в нишах. Провода укладываются в штрабы или крепятся к стенам. Обычно такой способ применяется перед оштукатуриванием стен или облицовкой их гипсокартоном или другими материалами.

Накладные переключатели и подходящие к ним провода крепятся к стене. В этом случае нет надобности штрабить стены и выбивать углубления для коробок. Таким способом их обычно монтируют во время косметического ремонта. Накладные переключатели создают определённые неудобства: на них скапливается пыль, люди во время движения за них цепляются. В некоторых случаях хозяева, наоборот, предпочитают такой тип выключателей для дизайна интерьера.

Характеристики перекрёстных переключателей

На рынке электротехнических изделий имеется богатый выбор выключателей и переключателей отечественных и зарубежных производителей. Отличие в цене у разных производителей существенное, а размеры, технические характеристики сходны.

Основные характеристики

Напряжение220–230 В
Сила тока10 А
Материал корпусатермопласт поликарбонат пластик

Модели с корпусами, защищающими от влаги и пара, стоят дороже.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

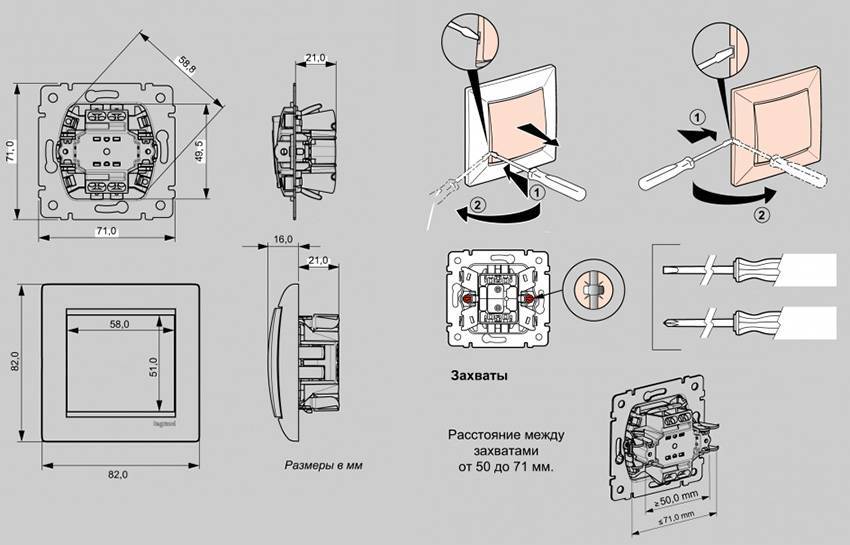

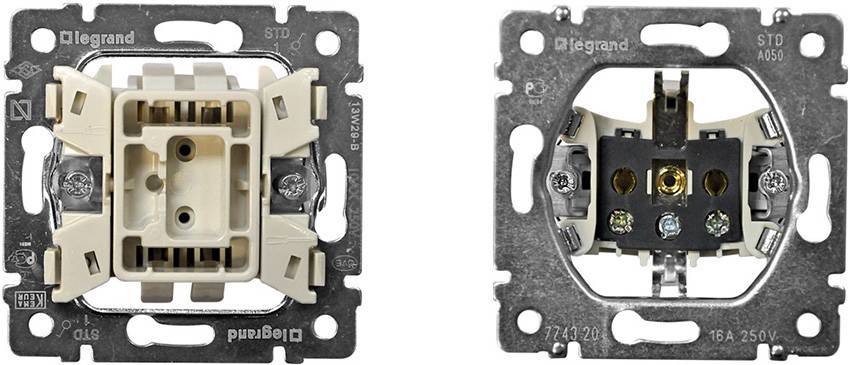

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

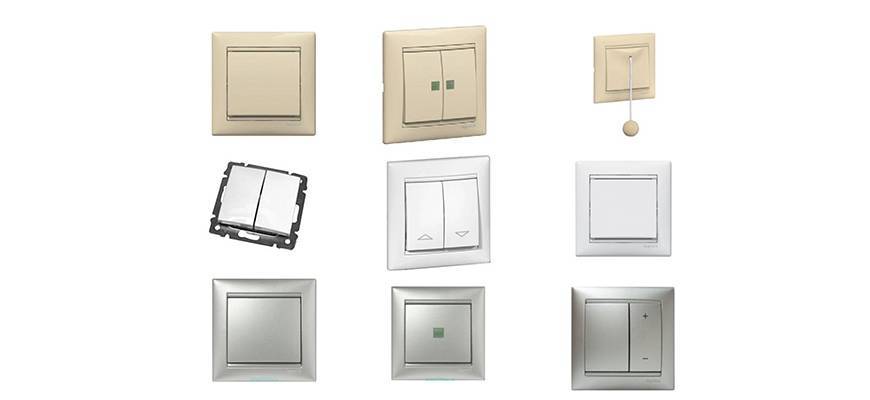

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

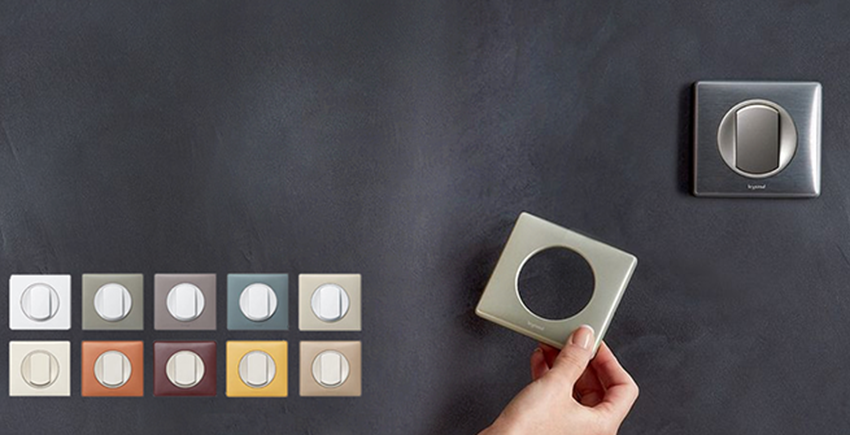

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

https://youtube.com/watch?v=9cG_VmdR4uk

Схема включения проходного выключателя – подключение – соединение

Управление тем или иным осветительным прибором из разных точек в доме, сегодня уже не считается признаком «мажорства», а относится к разряду функций, позволяющих сделать жизнь обитателей дома или квартиры более комфортной и удобной. Так, например, такая функция бывает просто необходимой в длинных коридорах, на лестницах, в просторных гостиных и т.д.

Для осуществления этой задачи используется так называемый проходной выключатель, и в этой статье мы рассмотрим основные вопросы, связанные с его вариациями и схемами подключения к электрической системе дома.

Зачем нужны проходные выключатели?

Проходной выключатель, схемы подключения которого будет рассмотрена чуть позже, в принципе, ничем не отличается от обычного стационарного, поэтому он может представлять собой одинарную, двойную и даже тройную клавишу, может быть оснащен сенсорным датчиком и оборудован пультом для дистанционного управления, хотя эта последняя функция является, скорее, излишней, поскольку наличие пульта делает нецелесообразным применение проходного выключателя. Согласитесь, обычный включатель, установленный в самом начале лестницы либо коридора и пульт для управления, находящийся на противоположном конце коридора или лестничного пролета вполне способны решить проблему освещения в данном участке дома.

На выбор проходного выключателя влияет, в первую очередь, количество клавиш в выключателе, ведь от этого зависит число возможных комбинаций включения осветительных приборов, которые будут к нему подключаться

А вот наличие дистанционного управления или сенсорных датчиков – это лишь дополнительные эксплуатационные удобства, поэтому обращать на них внимание следует уже во вторую очередь, после того, как определены все остальные рабочие параметры

Совет: проходные выключатели на несколько клавиш лучше использовать в просторных помещениях, обеспеченных несколькими выходами и разными группами осветительных приборов, включающихся одновременно. Во всех остальных случаях стоит использовать одинарные проходные  выключатели схема соединения, которых намного проще и удобней.

Как подключить проходной выключатель для управления из двух точек

Наиболее удобной и простой является схема включения проходного выключателя, практически не отличающаяся от схемы подключения стационарного.

Теперь поговорим о конструкции изделия, на котором отсутствует нейтральное положение клавиши «Выкл.», поэтому электрический ток направляется либо на первую, либо на вторую клемму, поэтому, когда проходные включатели находятся в разных положениях, осуществляется автоматическое отключение осветительного прибора от электрической цепи.

Также включатели разнятся количеством проводов, которые участвуют в установке. Так, если при подключении одинарного включателя используются только два провода, представляющие собой разорванную фазу, то схема подключения выглядит следующим образом: к каждой клавише проводится по три провода, где два проводка играют роль перемычек между маршевыми включателями. Третий провод служит фазовой подачей для одного выключателя и фазового выхода, который выходит на источник освещения, для другого.

Принципиальная схема, нарисованная на бумаге, не вызывает особых вопросов, к сожалению, практика немного отличается от теории, поскольку у многих вызывает панику наличие в данной схеме коммутационной коробки, ведь если проводить монтаж электропроводки по всем правилам, то от этого акрегата избавиться не получится.  Но есть простая методика разобраться в принципах коммуникации – разделить на две равные части нарисованную схему подключения данного включателя, собрав ее заново при помощи изоленты

Самое главное –разорвать электрическую цепь в нужном месте, ведь тогда собрать эту проводку не составит труда, неважно, где расположены все составляющие ее части

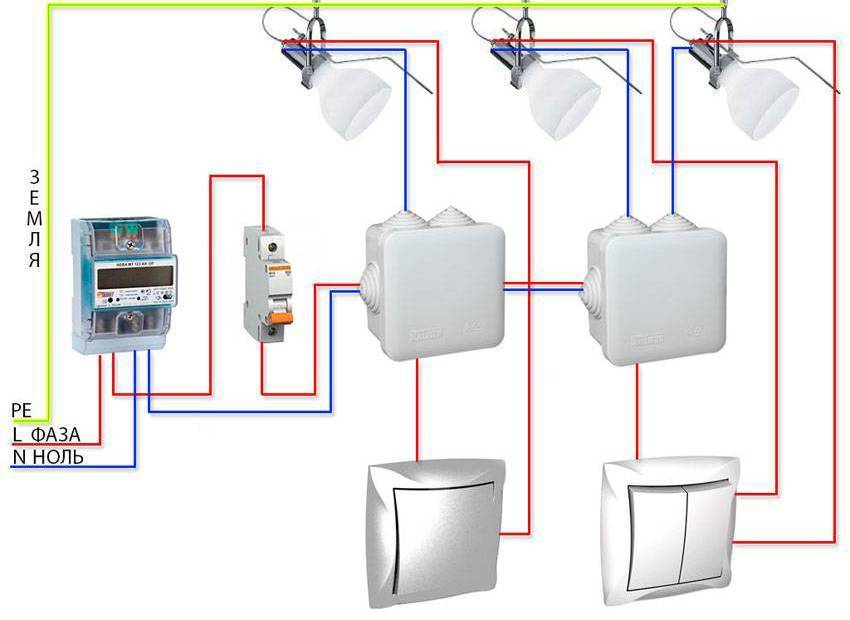

Подключение от розетки

Но бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем. Тогда возможен монтаж проводки от существующей розетки. Выбор способа ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения. При установке одноклавишного выключателя никаких сложностей не возникает, нужен лишь двухжильный провод и непосредственно само устройство включения.

Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключающееся к схеме, питается согласно вышеприведенным схемам.

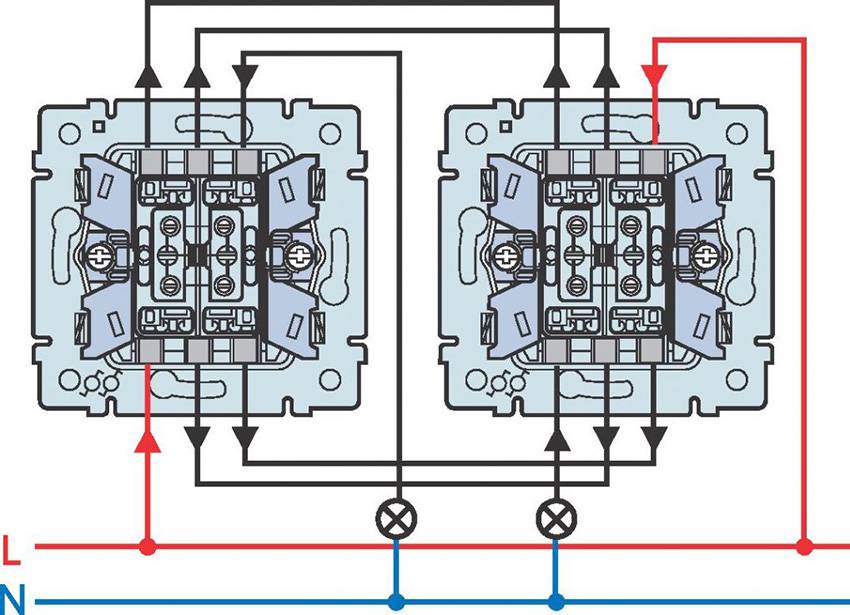

При подобном монтаже двухклавишного выключателя потребуется три жилы провода (на выходе – ноль, фаза, фаза), а если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).

Трехклавишный проходной выключатель

Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Многие начинающие электрики (не профессиональные) путают эти понятия, и пытаются организовать проходную схему на трехклавишнике.

Монтажная схема явно дает понять, что проходное включение невозможно. Фазный провод на входе один, никакого перебрасывания линии на так называемые «крайние» коммутаторы не будет.

Обычно с помощью таких выключателей организовывают сложную многоуровневую схему освещения на люстре. Однако можно подключить к нему несколько световых точек:

  • В одной комнате (или коридоре) — для освещения разных рабочих зон. При этом источники света могут быть различной мощности.
  • В разных комнатах, на каждую клавишу заводится отдельный светильник.

При этом важно соблюдать главный принцип: размыкается фазный проводник, ноль постоянно заведен на источник света

Где используется система трех выключателей?

Оборудование выключателя с управлением с трех разных точек обеспечивает практичность. Исчезает надобность идти через всю комнату или длинный коридор, чтобы включить или выключить свет.

Пример расположения выключателей в спальне

Рационально использовать такую систему проводки для двора или приусадебного участка. Вышли из дома включили свет, подошли к строению выключили. Вышли снова включили, пошли к другому объекту.

Например, комната имеет несколько спальных мест. Первый прибор будет у двери, второй возле одной стороны, третий возле второй стороны кровати. То есть, нет необходимости вставать выключать свет.

Лестничное освещение

Или освещение проема лестницы, для того чтобы не подниматься или спускаться в темноте. Один выключатель устанавливается вначале внизу, следующий посередине, а третий в конце, наверху лестницы.

Удобно использовать подключение с 3х мест в подъездах. На первом этаже включили светильник, на втором или третьем выключили. Это значительно экономит электроэнергию.

Актуально устанавливать выключатели на три точки в продолговатых коридорах и проемах, с несколькими входами в разные помещения. В начале коридора включили в середине или в конце выключили.

Схема контроля лампы используется как в одной комнате, так и для большого пространства.

Использовать такую систему освещения можно даже в проходных комнатах. В одной комнате включили, прошли комнату, в другой комнате выключили. Удобно и экономно.

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.

Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Порядок установки проходных выключателей на 2 точки: схема подключения

Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных

К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.

Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.

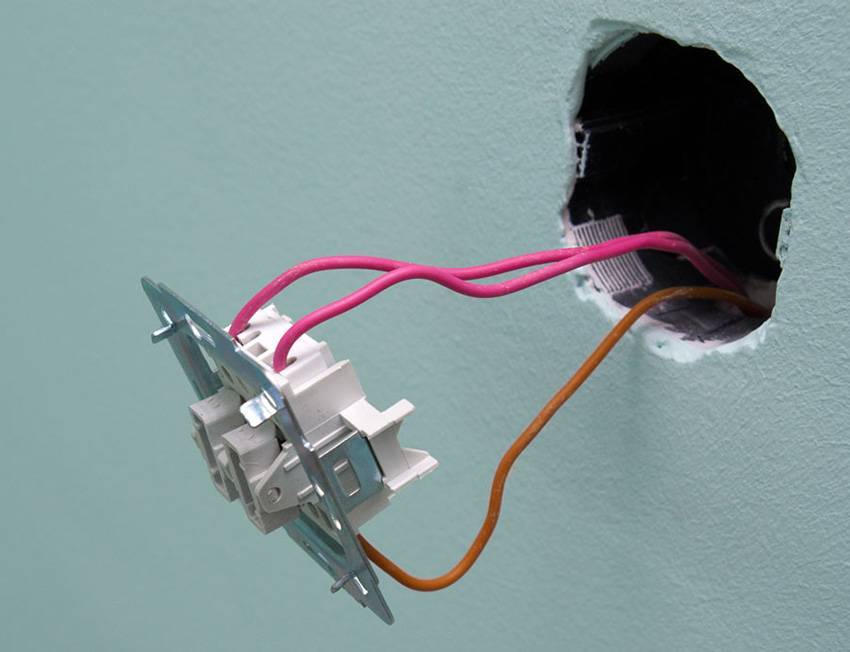

Установка проходного выключателя состоит из такой последовательности действий:

  • выполняется зачистка концов проводов от изоляции;

при помощи индикатора необходимо определить фазовый провод;

при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);

выполняется соединение проводами между собой нулевых клемм переключателей;

подключение отдельного провода второго выключателя к светильнику;

в распределительной коробке провод от светильника соединяется с нулевым проводом;

При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности

Схема подключения проходного выключателя

Устанавливая выключатель, необходимо подготовить место для него. Нужно помнить, что важна схема подключения устройства. Она позволит включать или выключать освещение с разных точек установки проходного выключателя. Порой это необходимая мера, а в целом, очень удобная система.

Например, если в квартире или доме есть большой коридор, а свет включается у входной двери. Со схемой двойного подключения не надо будет возвращаться назад, чтобы выключить освещение. В этом и секрет 2х кнопок. Также они активно используются на лестницах – в начале и конце пролета.

В просторной комнате, где установлено много приборов освещения, с проходными выключателями вы получите возможность управлять ими легко из любой точки. Если это спальня, часто применяют три проходных выключателя, с помощью которых можно обеспечить себе управление освещением с любой точки помещения.

Чтобы понять специфику схемы подключения проходных выключателей, нужно подробно ее рассмотреть. Для изготовления такого устройства нужны будут два выключателя

Очень важно, чтобы у каждого из них было 3 контакта и 2 положения для переключений

При этом режим выключателей имеет «перекидной характер». Это значит, что для двух контактов есть один общий. Он замыкается на каждом из них, в разных положениях. Все три контакта не могут быть замкнутыми одновременно. Перед тем как подключить проходной выключатель, нужно позаботиться о схеме.

  • Схема проходного выключателя выглядит следующим образом:
  • проводок соединяет источник света и специальную коробочку, а потом уходит к лампе
  • другой проводок (он называется фазный) соединяет общий контакт выключателей
  • контакты выключателей соединяют между собой (тут используется коробка)
  • фазу подают с помощью контакта 2-го выключателя на 2-ой контакт светильника

Еще несколько слов о схеме: устанавливаем каждый прибор на свои места, от одного идет несколько кабелей. Затем нужно монтировать лампы (они будут идти параллельно друг другу). После этого монтируют коробку (при этом следует учесть размер кабеля и выбор удобных мест для установки коробки).

В нее нужно ввести кабель ламп собственно проходных выключателей и электропитания. Коробка позволяет соединить между собой проводки. Очень важен этап, на котором происходит выбор мест для подключения выключателя проходного.

Такие выключатели тоже имеют свои разновидности, как и обычные выключатели. Главный признак классификации – количество клавиш.

  • Их может быть:
  • одна;
  • две;
  • три.

Выбирают их в зависимости от мест расположения. Есть и более современные устройства – с сенсорным принципом подключения. Производители внедряют и инновационные разработки – это пример выключателя с дистанционной системой подключения, точнее с управлением на расстоянии.

Не все оценивают такое решение как рациональное, зачастую данный принцип проходного выключателя называют «данью моде», тем не менее, подобные инновации также активно используются. С точки зрения рационального подхода, вместо «дистанционки» используются просто два дублирующих друг друга выключателя.

Монтаж проходных электрических выключателей может занимать разное время – как правило, это несколько часов.

  • Время установки проходных выключателей зависит от:
  • модели и типа устройства;
  • опыта мастера, который устанавливает проходной выключатель;
  • особенности мест, где будет расположено устройство;
  • сложную ли создали для выключателя схему подключения.

Где используется система трех выключателей?

Оборудование выключателя с управлением с трех разных точек обеспечивает практичность. Исчезает надобность идти через всю комнату или длинный коридор, чтобы включить или выключить свет.

Пример расположения выключателей в спальне

Рационально использовать такую систему проводки для двора или приусадебного участка. Вышли из дома включили свет, подошли к строению выключили. Вышли снова включили, пошли к другому объекту.

Например, комната имеет несколько спальных мест. Первый прибор будет у двери, второй возле одной стороны, третий возле второй стороны кровати. То есть, нет необходимости вставать выключать свет.

Лестничное освещение

Или освещение проема лестницы, для того чтобы не подниматься или спускаться в темноте. Один выключатель устанавливается вначале внизу, следующий посередине, а третий в конце, наверху лестницы.

Удобно использовать подключение с 3х мест в подъездах. На первом этаже включили светильник, на втором или третьем выключили. Это значительно экономит электроэнергию.

Актуально устанавливать выключатели на три точки в продолговатых коридорах и проемах, с несколькими входами в разные помещения. В начале коридора включили в середине или в конце выключили.

Схема контроля лампы используется как в одной комнате, так и для большого пространства.

Использовать такую систему освещения можно даже в проходных комнатах. В одной комнате включили, прошли комнату, в другой комнате выключили. Удобно и экономно.

Тройной проходной выключатель – схема подключения

Перекрестный переключатель имеет в схеме следующую функциональную нагрузку:

  • транзисторный аппарат, не взаимодействующий с парой других включателей осветительных приборов;
  • самостоятельный аппарат, размыкающий схему и обеспечивающий работоспособность части осветительных приборов.

Если выключатель проходного типа, устанавливаемый для пары точек, предполагает применение трёхжильного электрического кабеля, то для обустройства третьей точки используется пять контактов.

В этом случае пара контактов подсоединяется к одному из маршевых выключателей, а еще пара — для подведения ко второму устройству. Свободный прибор используется в качестве транзитного устройства.

Важно помнить, что присутствующий в схеме подключения транзитный контакт является обязательным, так как используется для включения в электрическую цепь и обеспечения работоспособности третьей точки подключения.

Лучшие производители оборудования, и как выбрать выключатель

Изделия Legrand выделяются дизайном, качеством сборки, удобством эксплуатации. Трудности иногда возникают при монтаже на установочное место: его стандартные размеры не всегда совпадают с параметрами изделий «Легранд».

Спросом пользуются выключатели испанской компании Schneider Electric. Аналогичную по качеству продукцию производит российское дочернее предприятие Wessen. Модели отличает стильный дизайн. Декоративную рамку можно заменить, не демонтируя устройство.

Выключатели Legrand выделяются дизайном и удобством.

Долговечны, надежны выключатели турецкой компании Viko. Этими же качествами обладают устройства другой турецкой фирмы Makel. Разработчики предусмотрели монтаж без распредкоробки.

Другие известные бренды:

  • Jung, Berker, Gira – все ФРГ;
  • испанские Abb, Simon;
  • шведский Werkel.

Выбирая выключатель, учитывают способ монтажа.

Управление осуществляется клавишами, кнопками, поворотными рычагами. Клавишные устройства предпочтительнее для жилых помещений, офисов. Количество клавиш – от одного до трех. Оборудование с рычажным управлением целесообразно устанавливать в подсобках.

При выборе выключателя учитывайте наличие индикатора.

Другие параметры, которые играют роль при выборе:

  • наличие индикатора;
  • класс защиты;
  • присутствие заземления;
  • максимально допустимый ток;
  • материал.

Цвет и дизайн устройств выбирают по вкусу и в соответствии с интерьером.

Назначение переключателя

Проходной аппарат — электротехнический прибор, служащий для управления энергетическими потребителями из разных мест. Электрические сети в этом случае сложнее традиционных, поскольку требуют установки нескольких коммутационных приборов. Компенсацией неудобств служит возможность регулировать источники освещения. Например, удобно включать или отключать лампочки на каждом этаже в подъезде многоэтажного здания.

В частных домах управлять дворовыми, коридорными и иными светильниками из спальной комнаты при отходе ко сну. Перекидной выключатель отличается от стандартного аналога увеличенным количеством контактных элементов и проводов. Принцип действия у обоих приборов идентичен. У обычного изделия 2 контакта. Включение цепи производится замыканием. При разъединении ток к источникам света не подаётся. Подключить аппарат к сети несложно. Для этого не требуется специальной квалификации исполнителя.

В проходных выключателях бывает от 3 и больше контактов. Классический вариант включает фазу и два вывода. Рабочие положения:

  • вводная фаза — выходной контакт 1;
  • вводная фаза — выходной контакт 2.

Промежуточные состояния отсутствуют. После переключения соединений устройство исполняет функции коммутатора. Чтобы правильно смонтировать аппарат требуются определённые знания и навыки.

https://youtube.com/watch?v=3yLQJbjN8Eo

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».
