Регистры для отопления
Для изготовления регистров для отопления используют трубы, соединенные при помощи электрической или газовой сварки, диаметром от 32 мм до 200 мм и более. Но не стоит забывать, что у регистров для отопления технические характеристики несколько хуже, чем у радиаторов того же размера. В основном применяются регистры в цехах, промышленных или технических помещениях, гаражах. Хотя их можно встретить и в частных домах, и в квартирах, где установлена автономная система отопления.
Достоинства регистров для отопления следующие:
- Они способны обогреть помещения большой площади;.
- Выделяют «мягкое» тепло. То есть даже самый примитивный регистр для отопления имеет значительную длину и, соответственно, занимает значительную площадь. Поэтому источник тепла выходит не точечный, а довольно протяженный. Таким образом, обогрев выполняется не локально, а по всему периметру.
- Просты в уходе. Регистры отопления обладают ровной поверхностью, так как для их изготовления применяются обычные трубы. Соответственно, труднодоступных мест и шероховатостей, где скапливалась бы пыль, нет.
- Могут выдерживать значительные температуры и перепады давления при условии, что изготовление регистров выполнено качественно.

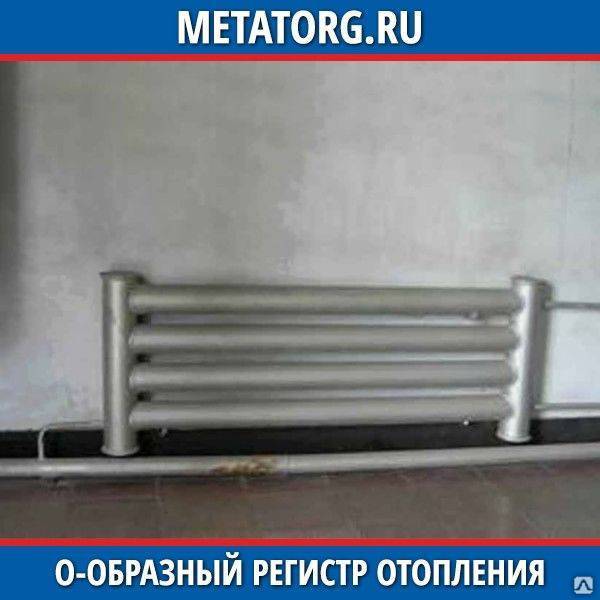

Регистр для отопления. Нажмите на фото для увеличения.
Производят регистры отопления с применением гладкостенной трубы, профильной трубы. Как правило, расположенные параллельно трубы (одного вида) соединяют поперечными, по которым циркулирует теплоноситель, либо прибор выполняется в форме змеевика. С одной стороны в такой регистр для отопления поступает через патрубок горячий теплоноситель, а с другой — уходит уже остывший.
При изготовлении регистров для отопления нужно учитывать некоторые правила:
- Лучше не использовать трубы большого диаметра, так как для отопления потребуется много воды, и котел может не справиться с нагревом такого объема теплоносителя. Оптимальное сечение — 32 мм.
- Чтобы теплоотдача была максимальной, между трубами стоит выдерживать расстояние на 50 мм больше, чем их диаметр.
Это практически все главные требования, какие нужно учитывать при создании регистров для отопления, при этом никакой чертеж для создания таких приборов не нужен. Основными параметрами являются диаметр и длина труб. Чтобы определить эти величины, нужно сделать расчет количества приборов, исходя из параметров помещения и учитывая расчет мощности регистров. Для решения подобной задачи можно воспользоваться специальными онлайн калькуляторами.
Какие приборы лучше выбрать? Отдать предпочтение регистрам для отопления, конвекторам или радиаторам? Однозначного ответа нет, так как каждый из них обладает рядом преимуществ и недостатков
При покупке обращайте внимание на качество изделия, учитывайте технические характеристики. Не лишней будет консультация мастера, который в дальнейшем займется монтажом приобретенных радиаторов или регистров для отопления
Оборудование
- Водонагреватель — стабильный источ…
- Оборудование для неразрушающего контроля
- Достоинства и недостатки дисковых поворо…
- Критерии выбора холодильного оборудовани…
- Профессиональный ручной инструмент: каки…
ТехнологииВ чем преимущество конвекторов…Светодиодные светильники от п…Что делать когда забилась кана…Опалубка лифтовых шахтМатериалы
- Несколько фактов о том почему изделия из…
- Сотовый поликарбонат — описание и …
- Основные критерии выбора промышленных во…
- Характеристики основных разновидностей ч…
- https://znayteplo.ru/otoplenie/pribory-otopleniya/obzor-registrov-i-radiatorov-iz-stali-i-chuguna/
- http://ultra-term.ru/otoplenie/pribory/batarei-radiatory/registry-otoplenija.html
Как рассчитать необходимое количество регистров в доме
Расчет регистра отопления
Если рассматривать систему отопления в комплексе, то подводящие трубы можно отнести к разряду регистров. То же самое справедливо и в отношении полотенцесушителя
Поэтому, выбирая регистр отопления, необходимо обратить внимание на диаметр труб, которые использованы в его конструкции
Идеальный вариант — 32 миллиметра. При этом специалисты не рекомендуют изготавливать приборы из труб диаметром более 80 миллиметров. Причина в том, что котлы не смогут дать необходимое количество теплоносителя, который бы хорошо прогрел их. Но для каждого здания требуется точно провести расчет числа труб и их диаметра в регистре.
Для этого придется учесть некоторые факторы, относящиеся к самому зданию, а именно:
- толщину стен
- количество окон и дверей
- материал, из которого оно возведено, и так далее
С трубами немного проще
Для расчета необходимо принять по внимание всего лишь один показатель — теплоотдачу 1 метра трубопровода. К примеру, 1 погонный метр трубы диаметром 60 миллиметров может спокойно обогреть 1 квадратный метр помещения, если высота потолков не превышает 3-х метров
Так, может быть, стоит заменить радиаторы отопления регистрами? Отметим тот факт, что монтаж системы отопления и с регистрами, и с радиаторами по стоимости ничем не отличается. Разница в цене будет зависеть лишь от стоимости труб, количества стыков, размеров приборов и стоимости сварочных работ. Регисторное отопление лучше всего применять при нижней разводке труб как в одноэтажных, так и в многоэтажных домах.
Расчёт
Существуют методы вычисления характеристик отопительных приборов. Они отличаются верностью вычислений. Однако для организации теплоснабжения с поддержкой металлических либо алюминиевых регистров отопления рекомендовано обратиться к услугам специалистов. Другой вариант — пользоваться специальным программным обеспечением.
Однако в отдельных случаях необходимо верно продумать отопительный прибор самостоятельно. Для этого можно пользоваться простой схемой. Предварительно следует знать следующие характеристики:
- Общая область обогреваемого здания.
- Коэффициент теплоотдачи использованного материала изготовления регистра.
- Диаметр труб, применяемых для изготовления
Зная характеристики, можно рассчитать мощность устройства.
Расчёт регистров из гладких труб, их количества и параметров, требуемых для подогрева того либо другого здания можно осуществить только приблизительно с существенной долей погрешности. Это объясняется большим количеством условий, от которых зависит температура в помещении, таких как: толщина стенок, свойство теплоизоляции помещения, количество и площадь проёмов (а, кроме того, общая площадь щелей в них), интенсивность проветривания, температура внешнего воздуха, скорость ветра.
Поэтому число частей в регистрах и число самих отопительных приборов правильнее планировать «с запасом», а распоряжаться температурой в комнате можно меняя режимы работы отопительного котла. Тем не менее имеется неофициальный стандарт: для обогрева 1 кв. метра здания с высотой потолков 3 метра нужен 1 метр трубы диаметром 60 мм.
Как улучшить теплоотдачу
Эффективность работы зависит от поверхности системы. Площадь устройств невелика, поэтому их часто дополняют металлическими пластинами. Последние приваривают вертикально, делая трубы искусственно ребристыми.
Другой вариант подразумевает приварку профильных элементов к передней части устройства. Их оставляют полыми: воздух, попадая снизу, будет нагреваться и подниматься наверх.
Трубчатый электрический генератор также способствует увеличению мощности. Он работает, если основная система остановилась. Таким образом, поддерживается постоянная эксплуатация отопления.
Регистры
Имеют такой же почтенный возраст, как и чугунные батареи, и до крайности просты в устройстве – отрезки трубы, соединенные меньшими по диаметру трубами сваркой. Конструкция может выглядеть как вертикальная/горизонтальная или изогнутая по окружности секция, змеевик. Широчайшая гамма цветов позволяет придать строгой геометрии форм чрезвычайную декоративность.
Примеры соединений регистров
Что выделяет регистры из привычных до сих пор приборов отопления:
- Стоимость заключает в себе расходы на трубы и сварочные работы, что можно сделать своими руками;
- Все стыки проварены, что исключает протечки;
- Вы не ограничены в выборе любого количества регистров, увеличивая тем самым мощность изделия;
- Толщину трубы, а значит, и срок эксплуатации, выбираете по желанию.
Роскошно, верно? Регистры удачно замаскированы под длинные скамьи
Как видно, каждому виду батарей присущи некоторые особенности, позволяющие использовать их в тех или иных условиях. Если выбирать, что лучше регистры или радиаторы, то последние лучше всего подойдут в городские квартиры. С огромной площадью теплоотдачи помещение будет гарантированно теплым. Регистры самой непритязательной формы можно использовать в парнике, гараже, хозпостройках.
Стальные радиаторы отопления.
Это достаточно редкий для РФ и СНГ вид отопительных приборов, но в странах Европы они распространены очень широко. Они бывают следующих видов:
- Панельные стальные радиаторы — теплоноситель в таких радиаторах циркулирует внутри специальных плоских панелей. Таких панелей может быть одна или две. Они представляют из себя готовые изделия, которые не делятся на секции. Их характеристики зависят от геометрических размеров и количества панелей в составе радиатора и приводятся в паспортах или каталогах на конкретные модели. Панельные радиаторы могут быть с боковым или нижним подключением, а также могут комплектоваться термостатической головкой для поддержания постоянной температуры в комнате.
- Трубчатые стальные радиаторы — состоят такие приборы из трубчатых секций сваренных между собой. Трубчатая секция может состоять из нескольких труб (от 2 до 6). От этого будет зависеть их тепловой поток, объем теплоносителя, вес и монтажная глубина. Они также могут быть с боковой и нижней подводкой, кроме этого они могут быть высотой до 2 метров, что позволяет сделать их них своеобразный элемент интерьера.
Оба вида стальных радиаторов рассчитаны на давление 10 атмосфер. Это не значит, что при этом давлении радиатор будет разрушен давлением, но превышение этого давления может вызвать уменьшение срока службы радиатора. Теперь поговорим о номинальном тепловом потоке стальных радиаторов. Невозможно посчитать номинальный тепловой поток секции панельного радиатора, потому что у него нет секций. Но для примера скажем, что у двухрядного панельного радиатора длинной 1000 мм и высотой 500 мм номинальный тепловой поток равен 1900 Вт. Это примерно равно теплоотдаче десятисекционного биметаллического радиатора. А вот трубчатые стальные радиаторы по теплоотдаче резко хуже (например, 6-трубная секция высотой 500 мм имеет теплоотдачу 100 Вт), что делает их установку достаточно дорогим удовольствием.
Оптимальное использование
Применение промышленных радиаторов уместно в обогреве помещений, где высота потолков достигает 3 м (не более), а площадь колеблется от 200 кв.м до 500 кв.м.
Места для применения промышленные радиаторов:
- производственные помещения – цех, павильон, платформы, крытые площадки;
- складские помещения и хранилища – например, торговый склад, зернохранилище и другое;
- автосервисы, гаражи;
- супермаркеты, торговые центры;
- кинотеатры, дворцы культуры, цирки;
- административные здания;
- объекты здравоохранения;
- образовательные сооружения – школы, корпуса вузов и прочее.
Расчет отопления в промышленном здании:
Промышленное инфракрасное отопление
Инфракрасное отопление цеха

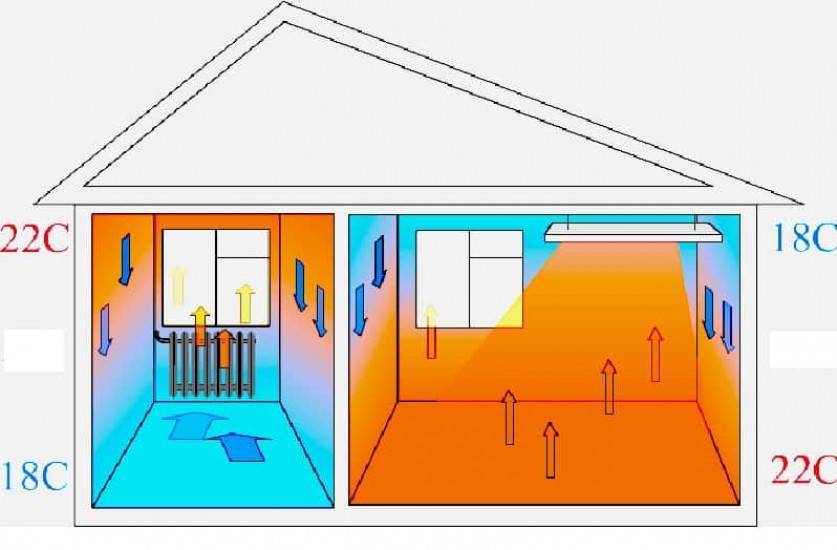

Альтернативным способом организации отопления является установка инфракрасных обогревателей. Они генерируют тепловые волны в ИК диапазоне, нагревая не воздух, а поверхность предметов, попавших в область их работы.
Благодаря этому при расчете инфракрасных промышленных систем отопления можно не учитывать размеры помещения
Важно знать только тепловые потери здания и правильно распределить обогреватели над рабочими зонами. Во многом этот тип нагрева схож с воздушным отоплением промышленных цехов и помещений
Но в отличие от него есть одно существенное отличие – нет надобности в установке трубопроводов или воздушных каналов. Это позволяет сделать зональный обогрев помещения без монтажа элементов, аналогичных промышленным конвекторам водяного нагрева.
Существует два вида ИК отопления – электрическое (пленочное или с помощью нагревательных карбоновых спиралей ) и газовое. Так как для эффективного нагрева необходимо большое количество тепловой энергии – в цехах чаще всего устанавливают газовые модели. В таком случае достигается максимальный результат.
Для газового промышленного обогрева свойственны следующие особенности:
- Возможность регулирования мощности каждого прибора в отдельности;
- Зона распространения ИК излучения зависит от площади рефлектора. При его увеличении снижается скорость нагрева;
- Может использоваться в качестве дополнительного при наличии системы с промышленным газовым отопительным котлом.
Конструкция ИК газового обогревателя
Однако при проектировании нужно учитывать прямую зависимость высоты установки обогревателя от площади его работы. При значительном расстоянии до объекта (свыше 4-х метров) происходит рассеивание ИК излучения. Это снижает эффективность работы инфракрасного промышленного отопления.
В отличие от промышленных отопительных радиаторов, поверхность инфракрасных обогревателей нагревается только в зоне рефлектора. Это самый дешевый элемент в конструкции, который можно заменить самостоятельно.
Масляная батарея
Большой популярностью пользуются масляные обогреватели. Принцип действия их очень простой: масло, находящееся внутри труб, нагревается вставленным внутрь тэном. Такой прибор очень прост в изготовлении, имеет хорошие показатели КПД и безопасности.
Сделать собственноручно масляный обогреватель несложно, нужно лишь следовать инструкции
Делают его так:
- Берут нагревательный ТЭН (мощность — 1 кВт) и электропровод с вилкой для розетки. Некоторые умельцы устанавливают тепловое реле для автоматического управления. Его тоже приобретают в магазине.
- Готовят корпус. Для этого сгодится старая батарея водоотопления или радиатор автомобиля. Можно сварить корпус аппарата из труб самостоятельно, если есть навыки сварщика.
- Делают два отверстия в корпусе: внизу — для вставки ТЭНа, вверху — для заливки масла и его замены.

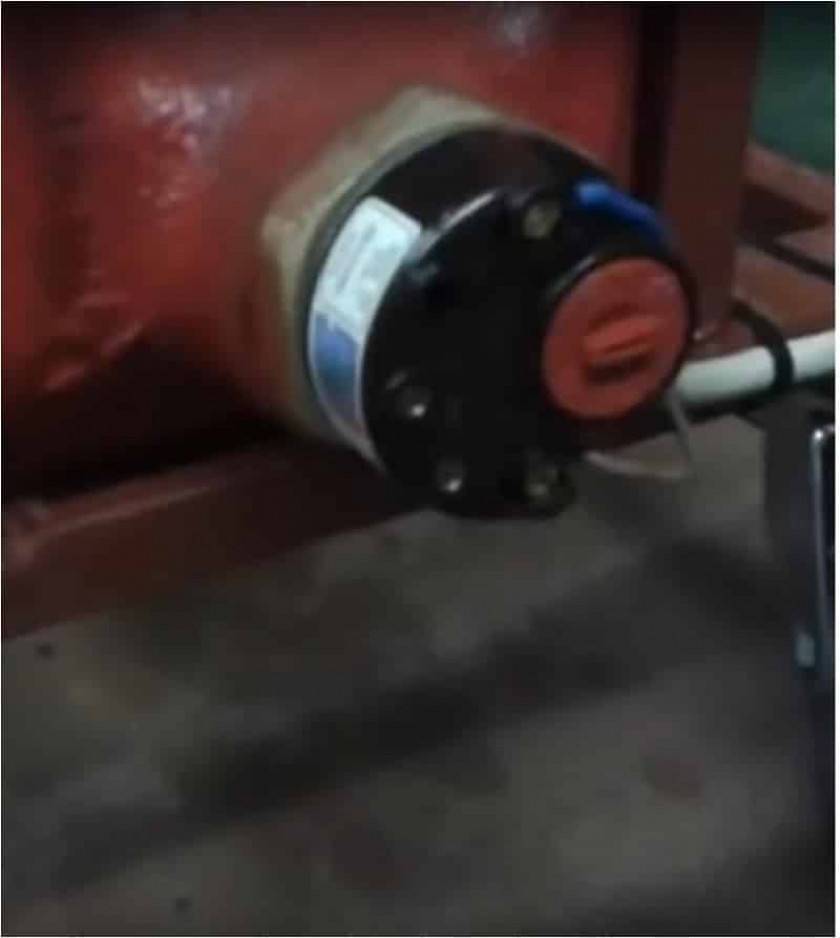

- Вставляют ТЭН в нижнюю часть корпуса и хорошо герметизируют место крепления.
- Заливают масло из расчёта 85% от внутреннего объёма корпуса.
- Подсоединяют приборы контроля и автоматики, хорошо изолируют электросоединения.
После этого обогреватель готов к использованию. Предварительно его проверяют в разных режимах работы.

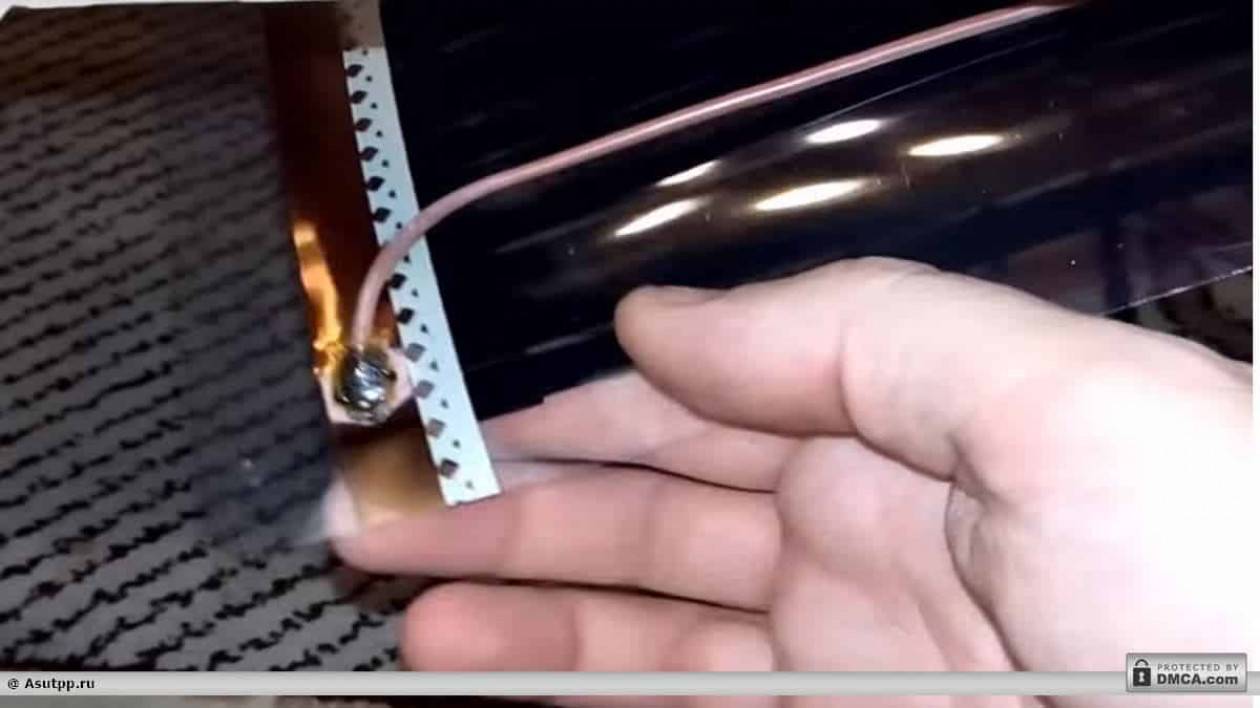

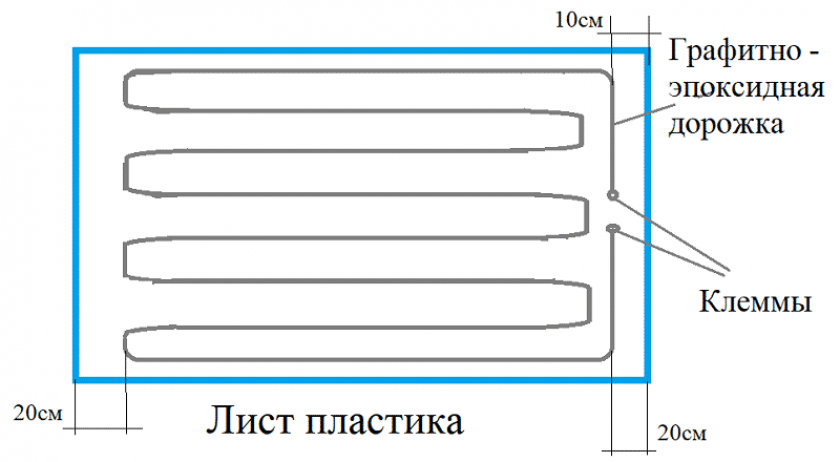

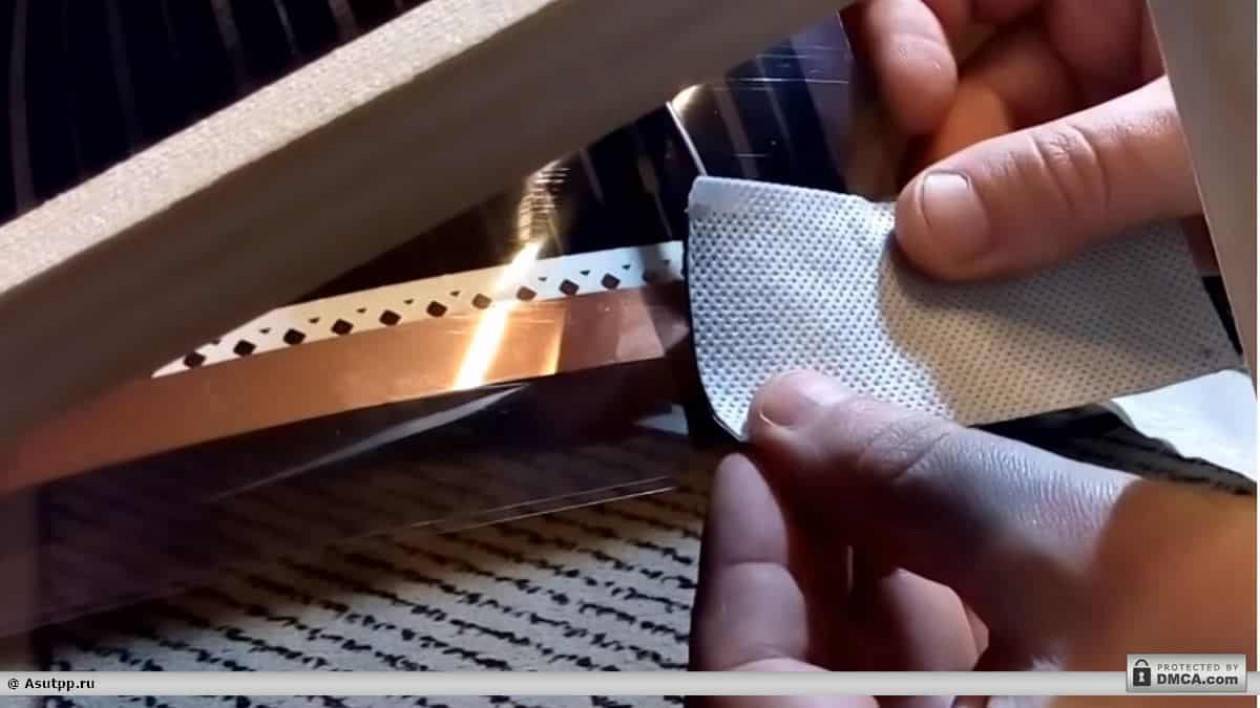

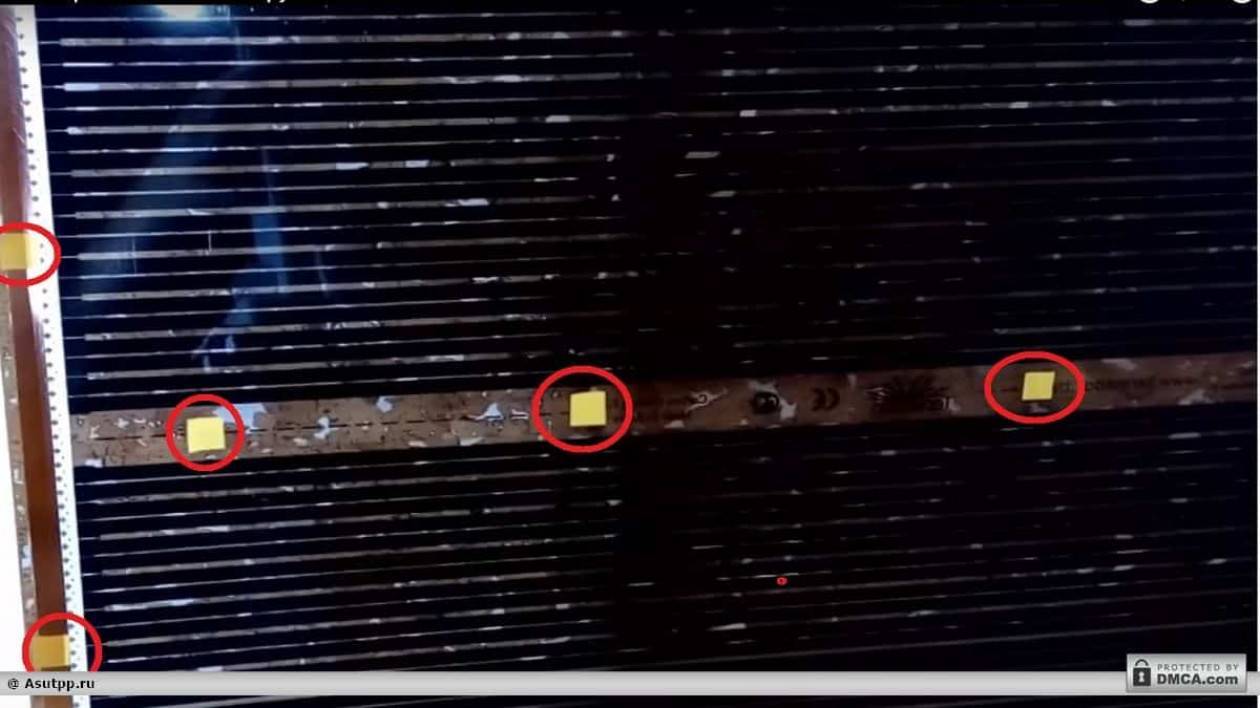

Инфракрасный обогреватель своими руками;
Преимущества и недостатки
Воздушный способ отопления имеет неоспоримые достоинства:
- Коэффициент полезного действия достигает 93%. При организации отопления не требуется установка промежуточных обогревательных устройств.
- Отопительные системы данного вида могут быть полностью интегрированы с вентиляционными. Это позволяет постоянно поддерживать оптимальный микроклимат внутри производственных комплексов.
- Очень низкий уровень инерционности. Сразу после активации оборудования в комнате начинает подниматься температура воздуха.
- Высокая эффективность положительно влияет на экономические показатели производства и снижение себестоимости продукции.
Наряду с этим воздушное отопление обладает и явными недостатками:
- Требуется постоянный технический уход за активными элементами системы. Довольно сложно модернизировать уже работающие установки.
- Чтобы не было перебоев с теплоснабжением, необходим резервный источник электропитания.
Радиаторы для отопления
Существует несколько видов радиаторов. Каждый из них имеет свои особенности, а также достоинства и недостатки. В отопительных системах используют следующие типы отопительных приборов.

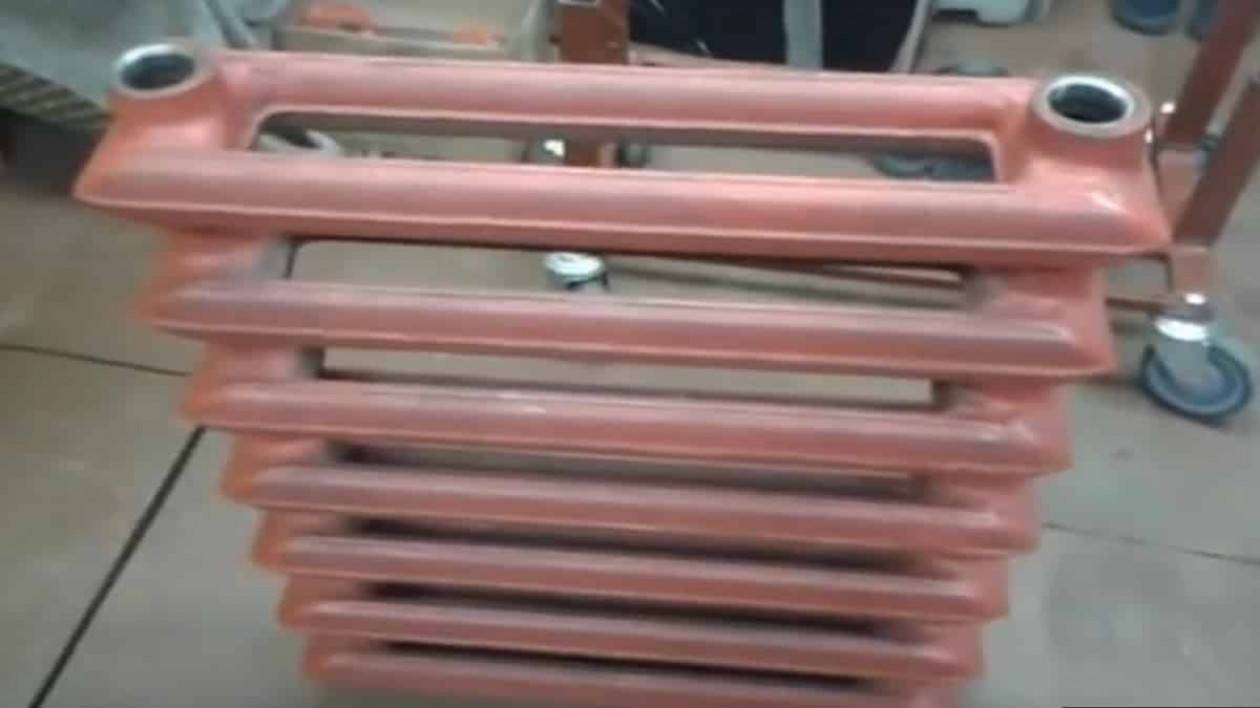

Чугунный радиатор. Нажмите на фото для увеличения.
Чугунные радиаторы — изготавливаются такие приборы методом литья. Благодаря утолщенным стенкам могут продолжать обогрев даже после прекращения подачи нагретой воды. Часть тепловой энергии они отдают при помощи теплового излучения, что обеспечивает равномерный прогрев воздуха в нижней и средней части комнаты. Имеют длительный срок эксплуатации (не менее 40 лет). К недостаткам относят их значительный вес и необходимость окрашивания.
Стальные радиаторы — эти приборы представляют собой отформованные сваренные листы, помещенные в стальной декоративный кожух. Это придает радиатору привлекательный внешний вид, а также увеличивает площадь теплоотдачи. Большая тепловая мощность обеспечивается за счет тонких стенок корпуса. Между тем это же способствует их быстрому остыванию. Срок службы таких радиаторов 15-20 лет. Стальные приборы подвержены коррозии, чувствительны к гидроударам, из-за небольшого внутреннего диаметра проточных полостей быстро засоряются.
Стальной радиатор отопления. Нажмите на фото для увеличения.
Биметаллические радиаторы — это сваренные меж собой металлические трубки, помещенные в ребристую алюминиевую оболочку. Такая конструкция обеспечивает теплоотдачу в два раза выше, чем у чугунных. Так как сечение трубок небольшое, то для эффективной работы приборов необходима высокая скорость движения теплоносителя. Такие радиаторы имеют довольно высокую стоимость и относительно небольшой срок службы — около 20 лет.
Радиатор отопления из алюминия. Нажмите на фото для увеличения.
Алюминиевые
Алюминиевые радиаторы — производят эти приборы типовыми, используя чертеж, методом литья или формирования из сплавов алюминия. Они обладают привлекательным внешним видом и малым весом. При этом обеспечивают самую высокую теплопередачу по сравнению с другими радиаторами. Серьезным недостатком является свойство алюминия вступать в химическую реакцию с теплоносителем. В результате возникает выделение водорода, который необходимо удалять из системы. Срок службы таких приборов составляет 15 лет.
Расчет регистров отопления
Регистр системы водяного отопления
Расчет параметров регистра производится в два этапа:
- Определение величины тепловых потерь отапливаемого помещения;
- Расчет тепловой мощности и габаритных размеров прибора отопления.
Расчет величины тепловых потерь производится по укрупненной методике. Величина тепловых потерь для зданий со средними показателями тепловой изоляции и высотой потолков в отдельных помещениях не более 2,7 м составляет 100 Вт на 1 м2 отапливаемой площади. Например, для помещения площадью 20 квадратных метров требуемая для отопления тепловая мощность составляет 2000 Вт (2 кВт).
Тепловая мощность регистра зависит от его размера, диаметра трубопровода и параметров теплоносителя в системе отопления. Мощность рассчитывается по формуле:
Р = S х К х ∆t,
где S – площадь поверхности теплоотдачи трубы, м2. Для трубы круглого сечения S = π х D х L, для профильной трубы поверхность рассчитывается как S = П х L, где П – длина периметра профиля трубы, L – длина;
К – коэффициент теплоотдачи стали – 11,6 Вт/м2 х С;
∆t = 0,5 (Т1 + Т2) – Тп (температурный напор),
где Т1 – температура теплоносителя в подающем трубопроводе;
Т2 – температура воды в обратном трубопроводе;
Тп – температура воздуха в отапливаемом помещении, С.
В качестве примера приведем расчет регистра для помещения площадью 20 квадратных метров. Средняя требуемая тепловая мощность для него составляет 1900 – 2000 Вт. Трубу для изготовления регистра принимаем диаметром наружным 108 мм, температуру в помещении 20С, Т1 = 80С, Т2 = 60С. Количество горизонтальных труб – 4, длина одной трубы – 2,5 метра.
Тогда
Р = 0,108 х 3,14 х 10 х 11,6 х ∆t,
∆t = 0,5 (80 + 60) – 20 = 50,
Р = 39,338 х 50 = 1967 Вт, что удовлетворяет требованиям отопления помещения.
Расчет можно варьировать, изменяя диаметр трубопроводов и длину регистра. Это дает возможность подбора более удобной конфигурации регистра отопления, условий его размещения.
Алюминиевый радиатор
Дешевле обойдутся радиаторы отечественных производителей, но проведя знакомство с отзывами потребителей, стоит отдать предпочтение зарубежным аналогам, но цена у них гораздо выше.
При выборе алюминиевого радиатора для локализованной системы собственного дома необходимо придерживаться списка очень значимых условий выбора и эксплуатации:
- Радиатор из алюминия самый восприимчивый к циркулируемой жидкости. Требуется строго соблюдать необходимый уровень кислотности воды, в противном случае такие радиаторы придут в непригодность в течение нескольких лет;
- У алюминиевых радиаторов резьбовое соединение. что повышает риск протечки;
- У высокой тепловой мощности алюминиевых радиаторов есть обратная сторона. При нагреве радиаторов теплый поток воздуха очень быстро поднимается вверх, что приводит к перепаду температуры, между полом и потолком.
Алюминиевый радиатор в разрезе
Это значит, что выбирая алюминиевые радиаторы, есть необходимость сделать точные расчеты по площади помещения, так как пол может оставаться холодным.
Но у алюминиевых радиаторов есть и несомненные достоинства:
- Относительно малый вес, что дает возможность крепить на стены из гипсокартона;
- Достаточно эстетичный вид
- Наличие специальных кранов, позволяющих регулировать температуру.
Относительно невысокая цена, хороший дизайн и мгновенная теплоотдача – это и есть секрет популярности алюминиевых радиаторов .
Это довольно приемлемые радиаторы для системы отопления в частном доме. Соблюдая неукоснительно нормы выбора и использования, такие радиаторы долго будут обогревать ваш уютный дом.
Алюминиевые радиаторы
Заслуживают внимания алюминиевые секционные радиаторы. Они стремительно завоевали рынок отопительных приборов. Легкие и удобные в монтаже они уверенно вытеснили тяжеловесов – чугунные радиаторы. Рассмотрим явные их преимущества.
Алюминиевые радиаторы обладают отличной теплоотдачей. Поэтому в холодную погоду помещение нагревается очень быстро. Небольшая масса радиатора облегчает их легкую транспортировку и монтаж. И еще одно преимущество: красивые алюминиевые радиаторы отлично вписываются в любой современный интерьер.
Наиболее популярные модели алюминиевых радиаторов: 350мм и 500 мм. Мощность и количество секций отопительного радиатора зависит от площади и высоты отапливаемого помещения.
В основном, изготавливают два варианта радиаторов: экструдированные и литые. В зависимости от назначения помещения, применяют алюминиевые радиаторы с параметром давления в 6 или 12 атмосфер.
Алюминиевые радиаторы, фронтальный вид и вид сбоку.
Монтаж регистров в систему отопления
Отопительные регистры в производственном помещении
Правильная установка регистров отопления может быть осуществлена двумя способами – на резьбовых соединениях или с помощью сварочного аппарата. Все зависит от общей массы конструкции, ее габаритов и параметров системы теплоснабжения.
В целом специалисты рекомендуют руководствоваться теми же правилами, что и при установке радиаторов. Разница заключается только в размерах конструкции. Если необходимо выполнить подключение регистра отопления к гравитационной системе – обязательно соблюдается требуемый показатель уклона. Прибор теплоснабжения должен быть наклонен в сторону движения теплоносителя. Для систем с естественной циркуляцией таких требований не существует.
Для правильной установки отопительных регистров необходимо руководствоваться следующими правилами:
- Соблюдение минимальных расстояний от стены и оконных конструкций. Оно должно составлять не менее 20 см. Это необходимо для проведения технических или ремонтных мероприятий;
- Для резьбового подключения отопительного регистра применяются только паранитовые подкладки или сантехнический лен;
- Все отопительные регистры из профильных или стальных труб в обязательном порядке красятся. Это необходимо для предотвращения появления ржавчины на их поверхности.
Несмотря на то что показатель теплоотдачи отопительного регистра при этом снизится – срок безремонтной службы конструкции значительно возрастет.
Сколько регистров потребуется для обогрева дома?
Трубы, подводящие теплоноситель к отопительным приборам, в какой-то степени также можно считать регистрами. Да и полотенцесушитель, устанавливаемый в каждой ванной комнате, тоже своего рода регистр отопления. При расчете точного количества регистров отопления, необходимых для комфортного обогрева помещения, учитывается ряд факторов, влияющих на объем теплопотерь:
- толщина несущих стен и материал их изготовления;
- площадь остекления;
- количество дверей;
- теплоизоляция пола и потолка;
- ориентация дома по сторонам света и др.
При упрощенном расчете учитывается теплоотдача одного метра трубы. Например, уже подсчитано, что одним погонным метром 60-миллиметровой в диаметре трубы обогревается один квадратный метр жилой площади помещения (при условии, что высота потолков составляет не более 3 м).
Характеристики
Среди этих показателей прячется тайна, которая может породить нелестные отзывы о данной продукции и неправильный расчет требующегося количества панелей.
Дело в том, что некоторые продавцы по незнанию или с умыслом путают квадратные метры с кубическими. В результате потребитель покупает меньше устройств, чем нужно и в доме холодно.
Пример такого расчета: максимум, на что способен этот обогреватель при условии нормальных окон, дверей и стен — обогреть 18 метров кубических пространства комнаты, это означает, что при высоте потолков 3 м площадь помещения составит 6 м2. Сделав запас на открывающуюся дверь, возможные сквозняки, мебель, мешающую движению потоков воздуха, получим реальную цифру около 4,5 м2 на один обогреватель.
Таким образом на 10 м2 площади требуется два с половиной обогревателя. Мощность каждого 0,4 кВт/ч. Получаем 0,4 * 2,5 = 1 кВт/ч на 10 м2. Это стандартная норма расчета мощности систем отопления. Нельзя обмануть физику
Для обогрева пространства требуется тепловая энергия и неважно, кто или что ее выработает
Размеры панели — 600 мм Х 350 мм Х 25 мм.
Расход электроэнергии — 0,4 кВт/ч.
Расчет регистров для помещения
Выбирая модель регистра отопления, следует направить внимание на трубный диаметр. Диаметры, как упоминалось выше, бываю от 32 до 150мм
Большой диаметр труб – это, как следствие, большой объем всей системы отопления. Для нагрева такой системы требуется очень много времени и сложнее регулировать температуру, но для работы котла они предпочтительней.
Остановить выбор лучше на трубах с диаметром 32мм, а если предполагается личное изготовление регистра, специалисты рекомендуют выбрать диаметр трубы не более 80мм.
Для создания теплоснабжения из стальных отопительных регистров оптимальным решением будет прибегнуть к услугам мастеров. Другой вариант – это специальные программы для расчета.
Но при самостоятельном расчете можно использовать следующую методику.
Изначально нужно знать такие параметры:
- общая площадь комнаты;
- коэффициент отдачи тепла материала регистра;
- диаметр используемых труб.
Таблица. Теплоотдача одного погонного метра трубы из стали разного диаметра — для расчета регистра отопления при высоте 2 метра.
Диаметр трубы, мм | 32 | 40 | 57 | 76 | 89 | 108 | 114 | 133 | 159 |
| Площадь обогрева помещения, м2. | 0,56 | 0,69 | 0,95 | 1,27 | 1,48 | 1,80 | 1,90 | 2,22 | 2,65 |
Можно воспользоваться формулой расчета регистров из гладких стальных труб.
Q = 3.14 x D x L x K (Tr – To), где
Q – количество тепла, которое выделяет труба, Вт;
D – диаметр трубы, м;
L – длина трубы, м;
K – коэффициент передачи тепла (11,63 Вт/м2хС);
Tr – температура внутри помещения;
To – температура теплоносителя в системе;
t – разница температур.
Имея эти значения, можно самому рассчитать количество тепла регистра отопления.
Пример: длина 1-й секции 2 м., а диаметр трубы – 76 мм.
t будет ровна 60С (80-20).
Таким образом, мощность одной секции регистра отопления из стальной гладкой трубы будет равна:
Q=3,14х0,076х2х11,63х60=333 Вт.
Чтобы рассчитать каждую последующую секцию необходимо полученный результат умножать на понижающий коэффициент 0,9.
Для расчета требуемого метража и диаметра трубы брать в расчет следует только показатели теплоотдачи погонного метра трубы.
Например. Помещению площадью 20м2 и высотой потолка не более 3м потребуется 20 м стальной трубы, диаметр которой будет 60мм.
При подготовке к монтажу отопительных приборов следует учесть такие параметры, как:
- глубина стен;
- расположение окон и дверей;
- состав стен и перекрытий здания и др.
Самодельные приборы
Регистр отопления самодельный
Очень часто на рынке можно найти регистры отопления самодельные. Такие приборы используются давно. Профессиональные сварщики своими руками изготавливают их на заказ. Конструкция прибора проста, поэтому сложностей не вызывает. К тому же качество таких регистров находится на самом высоком уровне.
Есть конструкция, которая носит название самовар. Это отдельно взятый регистр, который заполняется маслом, антифризом или другой незамерзающей жидкостью. В него устанавливается обычный ТЭН, работающий от сети переменного тока напряжением 220 вольт. Принцип его работы напоминает масляный радиатор.
То есть, устанавливаете в комнате такой прибор, подключаете его к току, и он будет обогревать ваше помещение в автономном режиме. Никакой разводки труб, никаких отопительных котлов, ни тебе запорной арматуры и контролирующих приборов. Единственное условие — точно собрать регистр, который будет отвечать показателю необходимой теплоотдачи.
Установка
Для установки требуется просверлить в стене три отверстия диаметром 8 мм, установить в них пластиковые дюбели, тремя шурупами прикрутить скобы и навесить обогреватель. Сравните с установкой классической батареи. О котле даже не говорим.
Подключение к электросети
Мощность обогревателя 0,4 кВт/ч. Подключается в ближайшую удобную розетку. Единственное, что нужно сделать — собрать вилку, которая есть в комплекте, но не подсоединена.
Такая странность комплектации связана с тем, что вместе с обогревателем обычно покупают терморегулятор. Это небольшое реле, на котором пользователь выставляет желаемую температуру в помещении и обогреватель работает в автоматическом режиме.
В этом случае провод от агрегата подсоединяют к регулятору, от регулятора прокладывается кабель до розетки и монтируется вилка.
