Капитальный ремонт системы отопления в частном загородном доме
Залогом бесперебойной работы системы отопления служит её своевременная ревизия и замена отработавших свой срок элементов. Если больше чем половина отопительного контура изношена, то летом самое время устроить капитальный ремонт.
Особенности
Капитальный ремонт предусматривает полную замену оборудования или большей его части. В отопительной системе выделяют следующие узлы:
Работы
Замена газового котла возможна только по согласованию со службой газа. В большинстве случаев, именно работники этой организации и производят смену оборудования. Новый агрегат к старой системе отопления лучше не подключать. Как минимум контур надо тщательно промыть. В некоторых случаях потребуется полное изменение схемы отопления.
Замена радиаторов — задача попроще, чем смена котла. С таким ремонтом хозяин дома вполне сможет справиться самостоятельно. В случае капитальных преобразований нецелесообразно менять одни только батареи, а старые трубы оставлять. Если менять, то всё сразу. Иначе, грязь из старых батарей и труб очень быстро приведёт в негодность новые изделия.
На рынке продаётся множество изделий для устройства отопления. Мастера отдают предпочтение трубам из полипропилена и радиаторам с высокой теплоотдачей. В новой системе предусматриваются краны аварийного отключения для отдельных батарей. Это кажется накладным, однако выручает в случае экстренной замены.
Фото 1. Установленные биметаллические радиаторы и трубы из полипропилена. Дополнительно монтируются краны аварийного отключения.
Во время капитального ремонта отопления, возможно, провести ревизию дополнительных контуров и при технической необходимости — замену. Это касается насоса циркуляции воды и гидрокомпенсатора, при их наличии в системе. Выход оборудования из строя в зимнее время чреват негативными последствиями. У насоса проводится осмотр и контрольный замер давления.

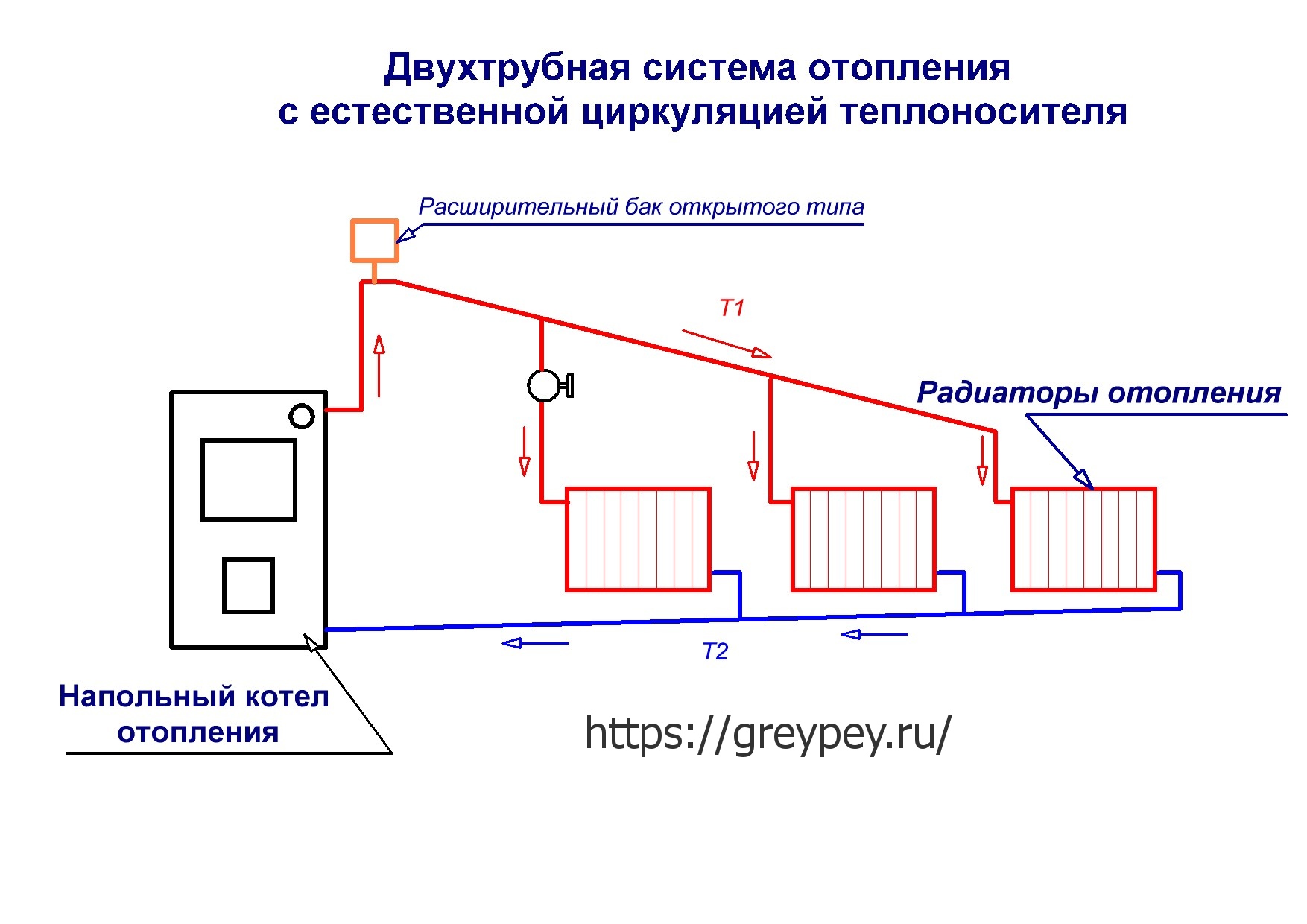

Правильная схема естественной циркуляции водяного отопления
Итак, самотечное отопление частного дома с естественной циркуляцией необходимо проектировать, соблюдая ряд условий:
- секции котла и трубы магистрали (стояки и лежаки) должны быть как можно большего диаметра;
- для того, чтобы система не завоздушивалась, лежаки не должны быть идеально горизонтальными, а небольшой уклон должен быть направлен от самой высокой точки в направлении движения теплоносителя;
- схема самотечного отопления в частном доме должна быть оборудована расширительным баком, подключенным в самой верхней точке;
- котел для самотечной системы отопления необходимо располагать как можно ниже по отношению к остальным элементам системы, что обеспечит лучший нагрев радиаторов, а соответственно и комнаты, в которой они расположены;
- главный коллектор и все трубы самотечной системы, проходящие в неотапливаемых помещениях, должны быть хорошо утеплены.
А вот устанавливать теплоаккумулятор для отопления с гравитационной системой не рекомендуется — эффект он не даст, а дополнительное сопротивление для движения теплоносителя обеспечит.
Несоблюдение одного из вышеприведенных условий может значительно ухудшить работу системы. Если же пренебречь двумя или более, отопление может не работать вовсе. И наоборот, правильная самотечная система отопления, выполненная своими руками, обеспечит тепло при любых погодных условиях.
Когда необходима?
Необходимость циркуляции возникает в протяженных линиях с большим количеством абонентов, например, в многоквартирных домах или общественных зданиях. В тупиковом трубопроводе вода быстро остынет.
Это явление ярко выражено в ночное время, когда водоразбор практически прекращается, и вода теряет тепловую энергию.
Запуск циркуляции позволяет:
- постоянно обновлять поток в трубах,
- подогревать остывшую воду для обеспечения нормативных значений.
В небольших системах водоснабжения одноэтажных частных домов циркуляция используется редко. Расстояние от водонагревателя до точек водоразбора сравнительно невелико, поэтому нецелесообразно тратиться на приобретение или установку насоса, собирать петлю, запускать процесс.
Проще пропустить немного воды, успевшей остыть, чтобы получить нормальный горячий поток.
В двухэтажных домах или коттеджах система циркуляции становится необходимостью.
Характеристики шума в трубах отопления
Говоря о нежелательных шумовых эффектах в трубах отопительной системы, следует вначале упомянуть в нескольких словах о разнице между шумом и звуком. Если звуковые волны характеризуются определённой частотой и амплитудой, то шумовым колебаниям свойственны беспорядочность, отсутствие равномерности и ритмичности. Уровень шума измеряется в децибелах, и нормальные его значения составляют до 30-40 децибел в квартире и до 45-55 децибел – на улице. То, что превосходит данный уровень, является отклонением от нормы и причиняет человеку акустический и психологический дискомфорт.
Установка коммуникационных систем в жилище производится с таким расчётом, чтобы исходящий от них шум не ощущался жильцами и укладывался в рамки санитарных норм. Это относится и к трубам отопления, а потому появление в них гула, треска, стука и прочих слышимых шумов говорит о возникновении неполадок в отопительной системе.
В качестве исключения стоит упомянуть шум, который возникает в отопительных коммуникациях во время первого запуска системы. Такой стук или треск в трубах отопления не является чем-то необычным – он обычно связан с перепадами давления в подающем и принимающем трубопроводах при первой подаче в них воды. В дальнейшем, по мере заполнения водой всех трубопроводов системы, шумы в них ослабевают, а затем и прекращаются полностью.
Шумовые эффекты, возникающие вследствие неисправностей в системе, могут иметь различный характер: гул, треск, щелчки, стуки, бурление и т. д. Причины их могут быть связаны с ошибками, допущенными при установке труб отопления, либо возникнуть в процессе эксплуатации (прочитайте: “Причины появления шума в трубе отопления и способы устранения”). Различные по характеру шумы имеют различное происхождение, а потому выявление разновидности шума играет важную роль для установления его причин.
Различные способы подключения подачи и обратки
В доме или городской квартире отопление может быть обустроено следующими способами:
- нижнее подключение;
- боковое подключение;
- диагональное подключение.
Разберемся, где обратка в отоплении при каждом способе.
Нижний способ подключения
При использовании нижнего (иные названия – серповидное, седельное, лениградка) способа подключения подающие и отводящие теплоноситель трубы присоединяются к нижней части радиатора.
Нижние способы подключения батареи
Разница между подачей и обраткой в данной ситуации минимальна. Нижний способ отличается простотой исполнения и возможностью сокрытия труб, входящих в состав системы отопления в полу.
Существенным недостатком является большая потеря теплоотдачи. Эффективность снижается в среднем на 15% по сравнению с иными способами подключения.
Боковой способ подключения
Более популярная схема организации подачи и отведения теплоносителя – это боковой способ. В данном случае подводящая труба (подача) подключается к радиатору отопления сборку в верхней части оборудования, а отводящая – с того же боку, только в нижней части.
Подключение сбоку
Такой способ оптимально подходит для радиаторов с небольшим количеством секций, так как минимальные объемы способствуют более равномерному распределению тепла.
Диагональный способ подключения
Температура подачи и обратки отопления будет отличаться незначительно, если выбрать диагональное подключение батареи. При использовании данного метода подводящая труба присоединяется в верхней боковой части радиатора, а обратка – в нижней части батареи, но с противоположной стороны.
Диагональное присоединение радиатора
Котел для самотечного отопления и его подключение
Особое внимание следует уделить выбору котла для самотечного водяного отопления. По сути, любой отопительный агрегат, предназначенный для работы с принудительной циркуляцией, будет работать и в самотечной системе
Однако для надежной работы необходимо выполнение нескольких условий:
- входной и выходной патрубки котла должны быть достаточно большого размера;
- внутренние элементы котла должны быть достаточно объемными, так чтобы сопротивление движению жидкости было минимальным;
- выходной патрубок должен быть направлен вверх, а не в сторону.
Читайте, как выбрать мощность котла для отопления частного дома.
Подключение котла к системе должно производиться трубами не меньшего диаметра, чем входной и выходной патрубки. Допускается незначительное уменьшение сечения на небольшом участке магистрали, однако протяженность такого участка должна быть невелика.
Полезные советы
Делая ремонт отопительных радиаторов, стоит прислушаться к советам и рекомендациям специалистов. Это поможет избежать ненужных ошибок.
Чтобы немного увеличить тепло, исходящее от батарей, нужно их окрасить в темный цвет. Особенно это актуально для чугунных радиаторов.
Специалисты рекомендуют устанавливать батареи отопления на расстоянии в 10 сантиметров от подоконника, а от стены до радиатора расстояние должно быть как минимум 20 сантиметров. Если нарушить пропорции установки, нарушится тепловой поток. Это значительно уменьшит эффективность всей отопительной системы.
Для увеличения потока тепла в само помещение стоит приклеить на стену позади батареи теплоизолирующую пленку, поверхность которой сделана из фольги.
Оптимальное расстояние между полом и радиатором – от 12 до 15 сантиметров. Если оно будет больше или меньше, перепады температуры приведут к сквознякам в доме.
Также стоит учесть то, что если батарею подключить обратным способом, то мощность всей системы уменьшится на 7 процентов.
Очень важную роль в эффективности отопительной системы играет место установки батареи. Наилучшим вариантом будет размещение радиатора под подоконником. При этом теплоотдача будет доходить до 97 процентов. Если батарею закрыть частично, это снизит теплоотдачу до 93 процентов. При полном закрытии радиатора она уменьшится до 80 процентов.
Оптимальным вариантом для многоквартирных домов будут чугунные радиаторы. Ведь они не только выдерживают все нагрузки, но и практически не ломаются. Но даже при появлении протечек проблему решить легко: их можно заклеить, даже не вызывая мастера на дом.
Если говорить о биметаллических и алюминиевых радиаторах, то это довольно эффективные модели. Однако покупая их стоит помнить о том, что ремонтировать их не получится. Единственное, что можно сделать – это промыть батарею или заменить на новую.
Чтобы избежать неисправностей радиаторов, нужно правильно подбирать сами модели. Но если все же протечка где-то образовалась, не стоит впадать в панику. Лучше трезво оценить ситуацию и посмотреть, что можно сделать для ее устранения.
В экстренных случаях можно решить проблему самостоятельно, не обращаясь за помощью к профессионалам. Поэтому на досуге лучше изучить особенности процесса и последовательность действий. Ведь в некоторых случаях промедление с ремонтными работами может привести к замерзанию радиатора, а впоследствии к его растрескиванию.
Об собенностях процесса и последовательности действий при ремонте радиаторов отопления смотрите в следующем видео.
Каждый мужчина должен уметь выполнять мужскую работу, ремонт радиаторов отопления в квартире, как раз такая работа. Это очень сложный процесс, который требует определённых знаний, умений и сообразительности. Чтобы не платить большую сумму денег за ремонт радиаторов отопления, его можно починить самостоятельно в домашних условиях. В статье мы узнаем цены на ремонт радиаторов отопления и расскажем об их особенностях.
Гайд по монтажу циркуляционного насоса: где ставить
Среди профессионалов ценится способ монтажа через байпас. Выделяют несколько ключевых преимуществ этого способа. Вы сможете при необходимости быстро отключить насос от системы или демонтировать его. Чаще всего такая необходимость связана с перебоями электричества в системе, ремонтом или обслуживанием циркуляционного насоса.
В продаже можно найти разные варианты насосных узлов. Встречаются модификации под сварку, для установки с кранами, со специальными отведениями. Если по параметрам или условиям обслуживания вы не можете подобрать подходящий готовый узел насоса, можно его сделать самостоятельно. Для этого пригодится байпас с последующей фиксацией деталей на разных местах крепежей.
Для работы вам пригодятся разные ключи, плоскогубцы, прочный герметик, пакля. При выборе ориентируйтесь на диаметр изделия, надежность арматуры.
Алгоритм действий будет следующим:
- Необходимо собрать узлы с кранами. Два ключевых крана располагаются по разным сторонам от циркуляционного насоса. Третий кран устанавливают прямо в прямую трубу.
- Собирают насосную петлю. Достаточно просто накрутить гайки. Не спешите их затягивать, поскольку это лучше выполнить на финишном этапе.
- Примеряют байпас. Обозначьте на трубе узлы для дальнейшей варки.
- Процесс сварки. Лучше всего доверить этот процесс опытному специалисту.
- Сборка узла на «обратке».
- Подключение к электричеству.
Как установить циркуляционный насос в систему отопления правильно?
Прежде, чем подключить циркуляционный насос, потребуется выбрать место для его монтажа. Следует помнить, что насос нуждается в управлении и регулярном обслуживании, поэтому к нему должен быть свободный доступ. Самым подходящим местом для установки насоса считается участок перед котлом системы отопления. Это связано с тем, что вверху котла со временем начинает скапливаться воздух. Если установить водяной насос циркуляционный на подаче теплоносителя к котлу, то это приведет к образованию вакуума в верхней части котла. Если установить насос перед котлом, то он будет выталкивать жидкость в него, благодаря чему будет исключена возможность образования воздушных пробок. Еще один плюс такого метода заключается в том, что насос будет работать с теплоносителем, обладающим более низкой температурой, что существенно продлит сроки эксплуатации прибора.
Еще один важный момент монтажа поверхностного циркуляционного насоса – это положение его рабочего вала. Нужно помнить, что вал агрегата должен быть установлен четко в горизонтальном положении. В противном случае насос не будет полностью погружен в воду, что приведет к значительной потере в производительности.
Приняв во внимание все эти факторы, можно приступать непосредственно к монтажу прибора своими руками. Порядок действий выглядит следующим образом:
- На выбранном участке трубопровода следует установить обводную линию – байпас. Таким образом, теплоноситель будет продолжать циркулировать по основному трубопроводу даже в случае отключения электричества или поломки насоса. При этом нужно помнить, что диаметр байпаса должен быть немного меньше диаметра основного трубопровода;
- Перед насосом потребуется установить фильтр, который защитит агрегат от попадания в него мелких твердых частиц;
- По обе стороны насоса необходимо вмонтировать напорную арматуру в виде одного сдвоенного шарового крана и обратного клапана. Их наличие позволит выполнить демонтаж и ремонт оборудования без слива с него теплоносителя. И кран, и обратный клапан крепятся при помощи фланцевого соединения. В итоге должна получиться такая схема:
Выполнив все необходимые соединения, к насосу нужно подключить электрическое питание.
Выполнив подключение циркуляционного насоса к системе отопления, нужно протестировать оборудование. Первые несколько часов работы насоса должны пройти в условиях небольшого напора и не высокой производительности. Далее давление можно постепенно увеличивать, пока система отопления не будет работать в привычных условиях.
Профилактика перепадов в системе отопления
Своевременное исполнение профилактических осмотров и работ предупредит появление перепадов давления в отопительных трубах многоэтажного дома.
Комплекс мероприятий заключается в следующем:
- установке предохранительного клапана на оборудовании, для сброса лишнего напора;
- проверка натиска за диффузором расширительной емкости и подкачка воды, если давление бачка не соответствует расчетной норме – 1,5 атм;
- промывка фильтров, удерживающих загрязнения, ржавчину, накипь.
Отслеживание исправного состояния запорной и регулировочной арматуры представлено таким же обязательным условием.
Как сделать радиаторы горячими – ищем пути решения
Если обнаружилось, что обратка слишком холодная, следует выполнить ряд действий по поиску причин и устранению неисправностей. В первую очередь нужно проверить правильность подключения. Если соединение выполнено неправильно, то нижняя труба будет горячей, а должна быть слегка теплой. Следует подключить трубы согласно схеме.
Чтобы не было воздушных пробок, которые препятствуют продвижению теплоносителя, нужно предусмотреть установку крана Маевского или спускателя для отвода воздуха. Перед спуском воздуха нужно перекрыть подачу, открыть кран и выпустить воздух. Затем кран перекрывается, и открываются отопительные вентили.
Часто причина холодной обратки – регулировочный кран: заужено сечение. В этом случае кран нужно демонтировать и увеличить сечение с помощью специального инструмента. Но лучше купить новый кран и заменить.
Причина может быть в засорении труб. Нужно проверить их на проходимость, удалить загрязнения, отложения, хорошо прочистить. Если проходимость не удалось восстановить, засорившиеся участки следует заменить новыми.
При недостаточной скорости движения теплоносителя нужно проверить, есть ли циркуляционный насос и отвечает он требованиям по мощности. Если он отсутствует, его желательно установить, а при нехватке мощности заменить или модернизировать.
Зная причины, по которым может неэффективно работать отопления, можно самостоятельно выявить и устранить неисправности. От качества отопления зависит комфорт в доме в холодное время года. Если выполнять работы по монтажу и собственноручно, то можно сэкономить на найме сторонней рабочей силы.
Подключение насоса к сети электропитания
Подключение к сети электропитания может производиться двумя методами.
Прямое подключение
Первый — стандартный, представляет собой прямое подключение питающего кабеля к розетке с нужным типом напряжения. При этом:
- выбирается провод сечением не менее 2 кв.м;
- проводники должны быть многожильными, чтобы уменьшить вероятность переломов при изгибах;
- подключение обязательно производится с использованием заземляющего провода.
Конкретное сечение проводников следует выбирать, исходя из рекомендаций производителя и паспортной мощности насоса. Розетка, в которую подключено устройство, должна располагаться как можно ближе к точке монтажа, при этом рекомендуется установить между ней и насосом УЗО, автоматы аварийного отключения.
Провод заземления рекомендуется заводить из розетки, общей структуры электросети. Если этого сделать невозможно из-за устаревшего типа проводки, насос допускается подключить к внешнему контуру.
Совет! Если подводящий кабель напряжения насоса расположен близко к трубам отопительной сети, и температура теплоносителя превышает 90 градусов — выбирают специальный термостойкий провод для питания оборудования.
Применение ИБП
При работе нагнетателя, особенно под нагрузкой, возможны сбои электропитания, случаи его прекращения, изменение входных параметров напряжения. Это может негативно отразиться на сроке службы устройства, его эффективности, привести к поломкам. Поэтому при возможности стоит использовать схему подключения через источник бесперебойного питания.
При выборе модели источника бесперебойного питания проводят простой расчет. В базовые условия входит мощность циркуляционного насоса и время, в течение которого должна поддерживаться его работа. По результатам расчета выбирают емкость батареи или модель ИБП. Многие производители такого оборудования на своих официальных ресурсах предлагают графики и таблицы, по которым легко определить оптимальный вариант источника питания.
Совет! Для питания циркуляционного насоса рекомендуется применять ИБП только с синусоидальной формой выходного сигнала или близкой к ней. Лучшие результаты показывают On-Line ИБП, обеспечивающие нулевое время реагирования и идеальную кривую напряжения.
Куда ставить
Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве
Остальное неважно
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.
Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
Чем отличаются открытые системы от закрытых?
Любую гидравлическую систему отопления можно представить в виде комплекса отопительного оборудования и нагревательных приборов, объединенных в определенном порядке в одно целое с помощью труб.
В системах отопления устанавливают расширительный бак, так как нагревающийся теплоноситель увеличивается в объеме. Если бак сообщается с наружным атмосферным воздухом, то систему отопления называют открытой. Изолируя расширительный бак от взаимодействия с атмосферным воздухом, получают отопительную систему закрытого типа. В открытых системах происходит испарение теплоносителя, поэтому приходится следить за уровнем воды в баке и доливать при возникновении такой необходимости. В закрытых системах. оснащенных расширительными баками мембранного типа, такой проблемы не возникает.
Монтаж отопительной системы, включающей котел, открытый расширительный бак, радиаторы, запорную арматуру, воздухоотводчики, циркуляционный насос, обеспечивающий принудительную циркуляцию теплоносителя
Метод расчёта
В центральной системе отопления существуют два вида давления:
- опрессовочное: временное, с повышенной нагрузкой, которое создаётся для испытаний системы после ремонтно-монтажных работ или перед отопительным сезоном;
- рабочее: постоянное, при котором система должна превосходно функционировать весь обогревательный период.
Для правильного расчёта перепада давления, нужно учесть разницу между двумя точками отопительного контура: на верхнем этаже и нижнем. Итоговый показатель при функционирующем натиске не должен превышать 10%, а при опрессовочном — 20%.
Обычно, в городском многоэтажном доме, рабочее давление составляет на трубе подачи — 6 атмосфер, а на обратном пути — 4-4,5 атм.
Справка. На показатель напора влияет множество факторов, в т. ч. и засорённость внутренних каналов контуров.
Для частных домов критическим показателем является мощность котла, т. е. тот уровень давления, который агрегат способен выдержать. Обычно, 2—3 атмосфер для одноэтажного дома вполне достаточно.
