Особенности кабеля
Кабель подбирают в зависимости от типа домофона и места монтажа
Любой провод состоит из 2 элементов:
- Токопроводящая жила – из медной или алюминиевой проволоки, она передает электрический ток.
- Изоляция – оболочка. Не допускает механического повреждения жилы, защищает от попадания влаги и действия солнечных лучей, предупреждает влияние внешних помех, экранирует токопроводящую жилу.
Изоляция определяется типом домофона и способом монтажа. Если провода прокладывают внутри здания, тем более в частном доме, к ним предъявляют только одно требование: надежно защищать потребителя от поражения током. Но если кабель устанавливают на улице, выбирают вариант с оболочкой из полиэтилена.
Помехозащищенность, обеспечивает металлическая оплетка жилы – экран.
Установка видеодомофона в квартире с подключением к подъездному домофону
Несмотря на сложность системы видеонаблюдения, монтаж можно выполнить собственными силами. Еще до покупки видеодомофона следует убедиться, что выбранная модель совместима с подъездным домофоном. Если имеются несоответствия, стоит сразу приобрести специальный адаптер.
Предлагаем ознакомиться с основными этапами установки видеодомофона в квартире, а также с особенностями его подключения к подъездным домофонам различного типа.
Подключить систему можно собственными силами
Подключение к цифровому подъездному домофону
Приступая к выполнению монтажных работ, следует внимательно изучить схему подключения видеодомофона к подъездной системе. От этого напрямую зависит, насколько качественно будет выполнена установка в целом.
Со схемой подключения стоит ознакомить до начала работ, а не после
Сами монтажные работы можно выполнять в следующей последовательности:

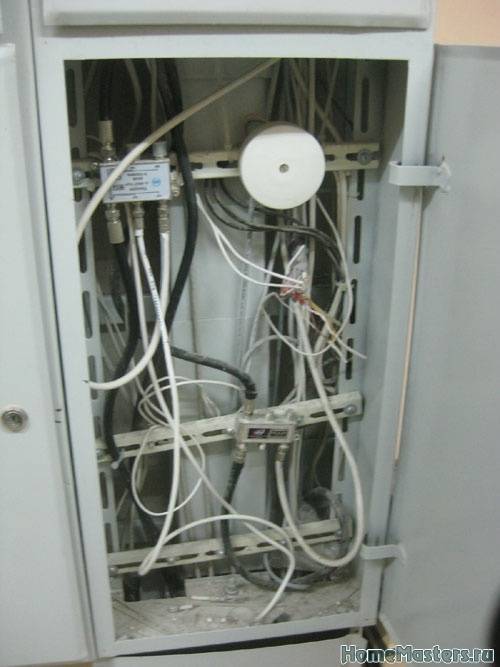

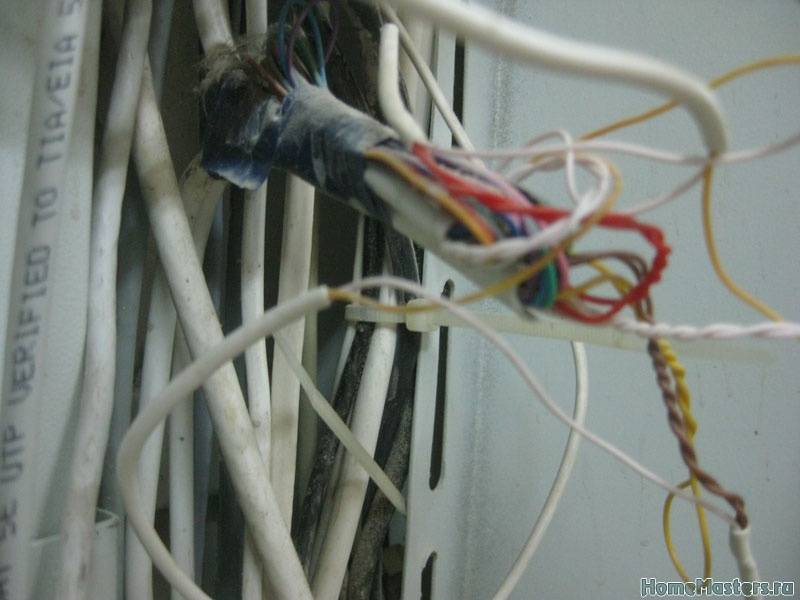

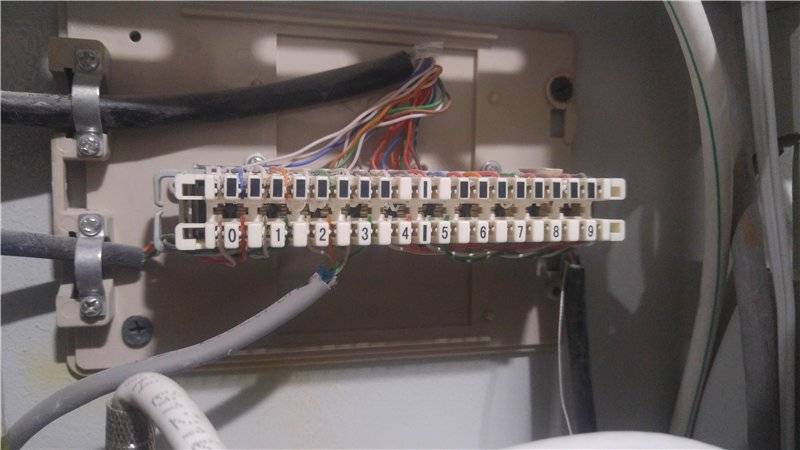

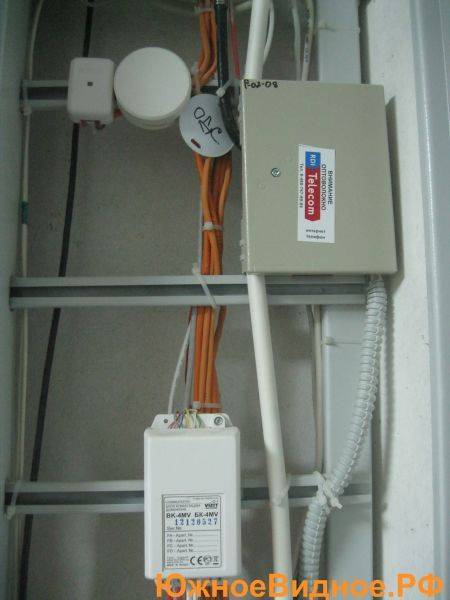

| Фото | Описание работ |
| Определяемся с месторасположением видеодомофона в квартире и производим его установку. | |
| В распределительную коробку заводятся провода, обеспечивающие подачу аудио и видеосигнала в квартиру. | |
| В распределительной коробке производится подключение соответствующих проводов к коммутаторам видео и аудиосигнала, идущих от подъездного домофона. | |
| Производится проверка работоспособности системы наблюдения. Устройство должно обеспечивать передачу изображения с лестничной площадки и от входа в подъезд после нажатия кнопки на панели подъездного домофона. |
Подключение к координатному подъездному домофону
Последовательность подключения видеодомофона к координатному устройству может несколько отличаться. Если интересует, как подключить видеодомофон к подъездному домофону координатного типа, предлагаем ознакомиться со следующим алгоритмом действий:

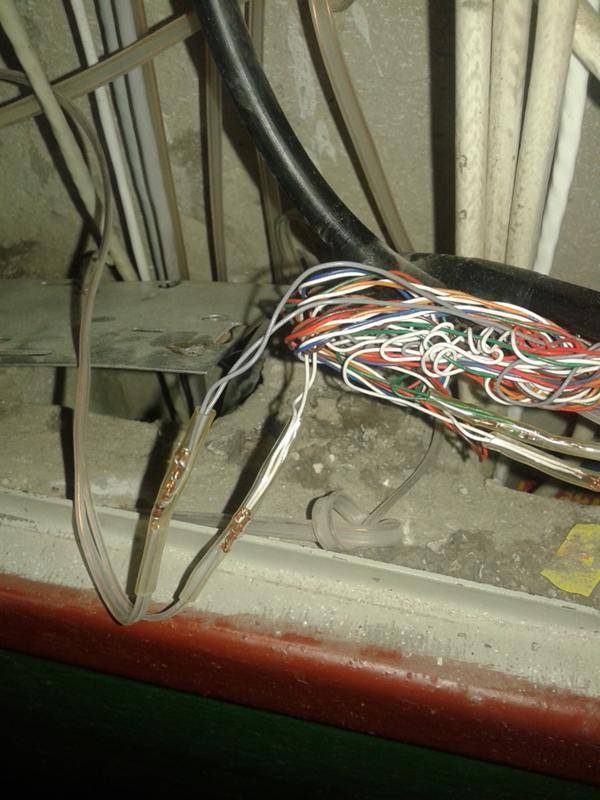

| Фото | Описание работ |
| Готовим необходимое оборудование и инструменты, которые могут потребоваться при подключении к подъездному домофону. | |
| К «Line-» и «Line+» модуля сопряжения подключаем провода, которые идут от подъездного домофона внутрь квартиры. | |
| К разъему дополнительной камеры подключаем видеоканал. | |
| Параллельно соединяем видео дополнительной камеры и вызывной панели. Это позволит видеть изображение не только в момент вызова, но в любое другое время. | |
| Подключаем остальные провода в соответствии со схемой и проверяем работоспособность видеодомофона и подъездного домофона. При правильно выполненном монтаже на экране появится изображение. |

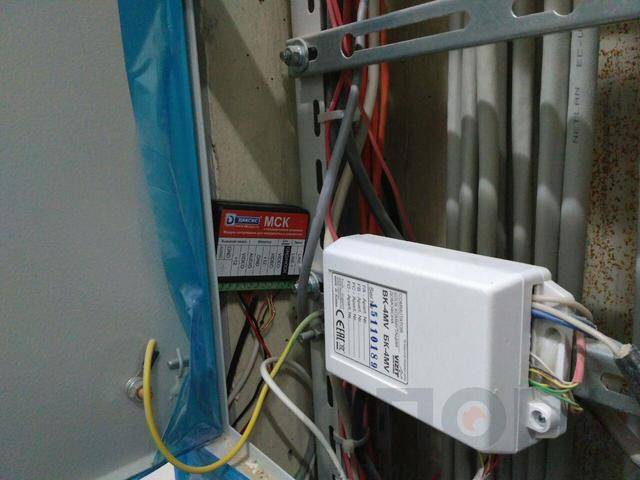

Выбор модуля сопряжения
Чтобы обеспечить работоспособность видеодомофона, необязательно приобретать дорогостоящие устройства. Самый дешевый модуль сопряжения способен справиться с поставленной перед ним задачей.

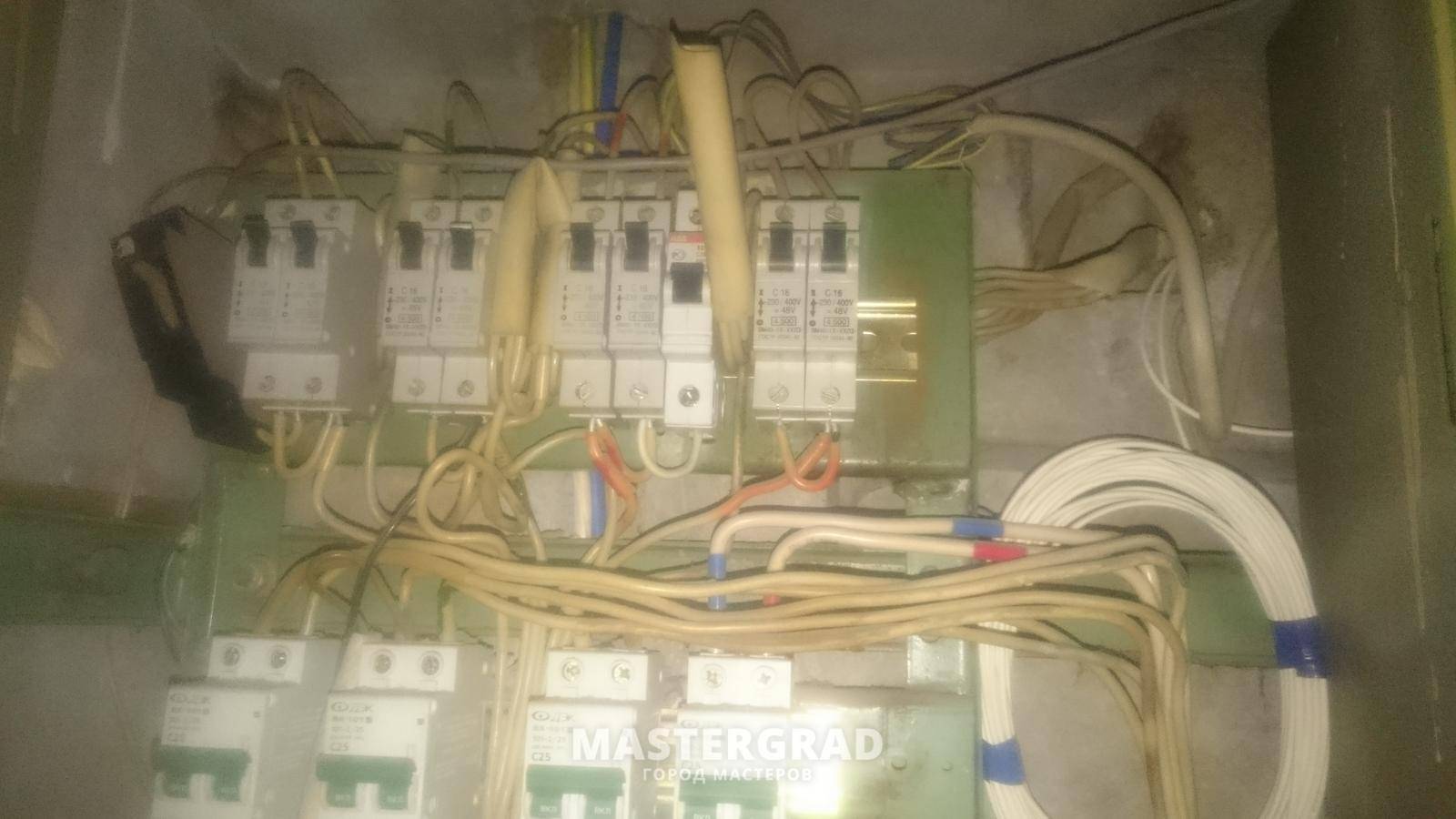

С первым каналом монитора соединяется панель для вызова, со вторым – модуль сопряжения, который монтируется за видеопанелью. В некоторых случая в качестве места установки выбирается щиток распределения, через который проходит линия подъездного домофона.
Установка адаптера
Месторасположение адаптера выбирается в индивидуальном порядке. Нередко один и тот же монитор используется для отображения нескольких систем видеонаблюдения. В этом случае место установки адаптера выбирается с особой тщательностью. Чаще всего монтаж осуществляется в зоне на стене непосредственно за видеодомофоном, однако данное требование не является обязательным.
Адаптер подсоединяется к абонентской линии аудиодомофона. При этом обязательно соблюдается полярность трубки. В процессе работы следует обязательно руководствоваться схемой и инструкцией, прикладываемой к устройству.
Адаптер выбирается с учетом технических характеристик системы
Настройка
Порядок настройки системы зависит от ее функциональных возможностей. Рассмотрим последовательность действий для DOM DS-4S:
| Фото | Описание работ |
| Основное меню включает: система, звонок, режим, тревога, цвет, файлы. | |
| В подменю «Система» можно выбрать язык, установить время и выбрать другую системную информацию. | |
| В подменю «Звонок» можно установить громкость вызова, а также выбрать одну из двенадцати доступных мелодий. | |
| В подменю «Режим» настраивается режим работы оборудования. Если камера одна, режим будет основным. При наличии нескольких камер, можно выбрать дополнительный. Можно настроить время открытия/закрытия двери (2÷10 секунды), а также режим записи. | |
| Подменю «Тревога» актуально при подключении датчика движения и внешней камеры. | |
| В подменю «Цвет» производится настройка яркости и контрастности получаемых изображений. | |
| Подменю «Файлы» позволяет просматривать и удалять записанные фото и видео. |
Стоит ли экономить на профессиональном монтаже
Услуги монтажников обходятся недешево, но при этом подрядчик лучше оснащен инструментом, владеет опытом установки подобного оборудования. При желании, имея начальные навыки работы с электрооборудованием, монтаж домофона не трудно выполнить самому. Но при неблагоприятном стечении обстоятельств, критических ошибках ценой вопроса станет полная замена поврежденного оборудования. Поэтому если нет уверенности в собственных силах, то лучше довериться профессионалам.
Обратите внимание. Специалисты по монтажу не только точно знают, как домофон устроен и работает, но и владеют отработанными способами установки системы в многоквартирном доме
Они гарантируют четкое срабатывание замка, отсутствие сбоев. Самостоятельное выполнение работ накладывает на установщика обязательства за исход операции.

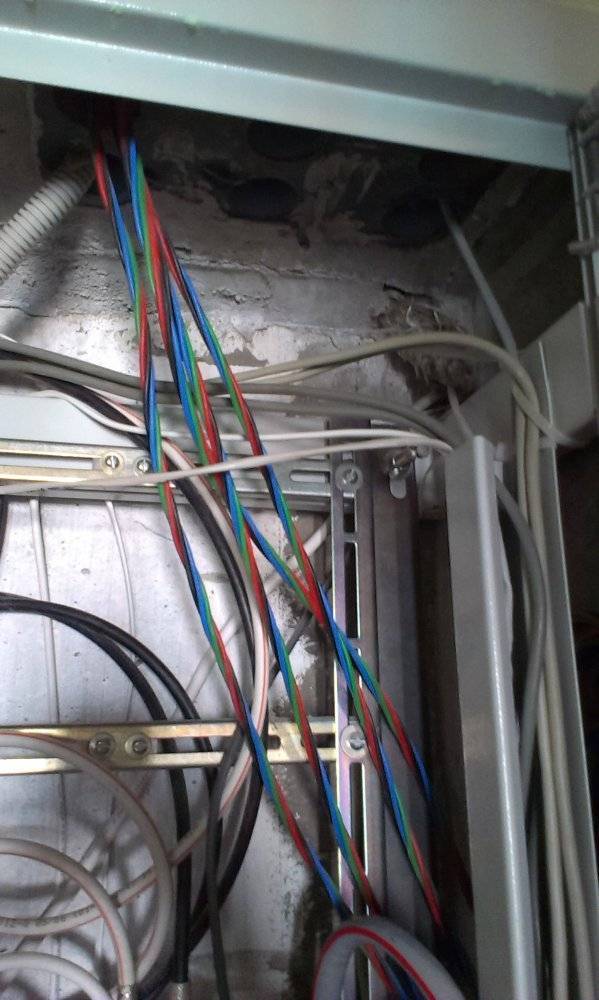

Основные требования к кабелю для видеодомофона
Прокладка провода для видеомагнитофона – одна из строительных работ, поэтому требования жестко регламентированы:
- так как электромагнитное поле, создаваемое проводом, влияет на работу приборов, для системы берут только экранированные кабели;
- чем больше расстояние между общей вызывающей панелью и абонентской, тем больше должно быть сечение;
- изоляция должна быть целой. Участки с поврежденной оболочкой нужно немедленно заменить;
- чем хуже погодные условия в районе, тем выше должен быть уровень защиты.

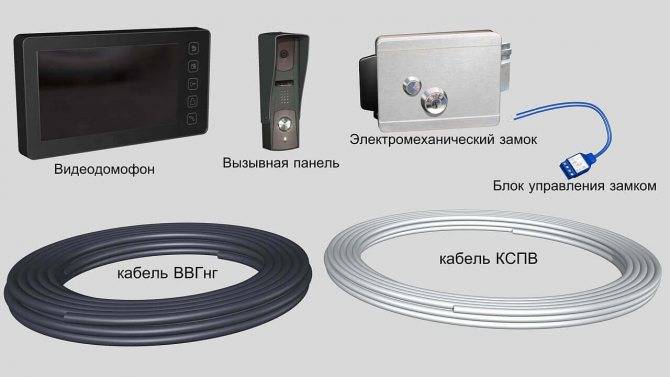

Кабель для видеодомофона с электромеханическим замком
Составляющие системы домофона с электромеханическим замком К видеодомофону можно подключить электромеханический или электромагнитный замок. Первый надежнее: при отсутствии электричества дверь остается закрытой. Электромагнитный замок требует постоянного питания и при отключении тока перестает работать.
Если электронный замок подключают к домофону, необходимо обеспечить его током, так как обычной батареи из абонентского блока будет недостаточно. В качестве кабеля для бытового видеодомофона с электромеханическим замком используют один и тот же провод – типа UTP. Лучше выбрать вариант, в котором провода, по которым подается ток, были из двух скрученных жил.
Для питания электрозамка нужно напряжение не более 24 В.

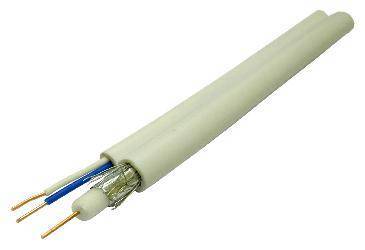

Кабель для видеодомофона 4-жильный
Экранированный 4-жильный кабель для домофона Для такого устройства требуется только 4-жильный вариант: 2 проводника обеспечивают передачу звука, 2 – изображения. Если провод укладывают в доме, можно использовать кабель с фольгированным экраном. Если линию прокладывают на улице, нужен коаксиальный.
Кабель включает 4 токопроводящие жилы и экранирующую оболочку. Она расположена соосно проводнику и разделена изолирующим полимером – полиэтиленом или полипропиленом. Строение сложное: медная или стальная жила изолирована слоем полиэтилена, покрыта фольгой и оплеткой из меди или алюминия. Последний слой – резиновая или пластиковая изоляция.
Кабель для подключения видеодомофона и вызывной панели
Каким кабелем подключить панель и видеодомофон, зависит от расстояния. Чем больше дистанция, тем выше должна быть проводящая способность. Общие рекомендации:
- Для небольших расстояний – до 20 м, берут витую пару. Она представляет собой 2 проводника, скрученных вместе и изолированных полиэтиленовой оболочкой.
- При дистанции до 40 м удобно использовать комбинированный проводник.
- При расстоянии до 50 м подойдут коаксиальные.
- Если дистанция больше, коаксиальный комбинируют с отдельным питающим проводом.
Кабели от известных производителей предпочтительнее.
Домофон Commax: инструкция установки, схема подключения
Домофоны Commax различаются по диагонали экрана, по типу связи, способу управления и пр. Некоторые модели умеют разделять экран на четыре части. Это удобно, если необходимо просматривать изображение с четырёх камер одновременно. Пользователь может выбрать цветной или чёрно-белый домофон, с функцией «свободные руки» и другие виды модификаций.
Более комфортным решением является возможность подключения беспроводной трубки. Таким образом, сигнал проходит не только на домофон, но и на саму трубку, что очень удобно, если квартира большая и вызов не всегда можно услышать. Наличие такой трубки позволяет использовать её не только как средство связи с системой домофона, но и как телефон, для чего достаточно подключиться к сети оператора связи.
Схема подключения
Схема подключения домофона Commax включает нескольких элементов. В их число входят: вызывные панели, контроллер, электрозамок, блок питания на 12 В и видеокамеры. Принцип соединения довольно прост.
Пользователь может не устанавливать видеокамеру, а вместо неё смонтировать дополнительную панель вызова. Это актуально для охраны больших участков с двумя калитками. В большинстве случаев вместо второй палении монтируется всё же камера. Таким образом, пользователю легче принять решение – открывать дверь или нет.
Вызывная панель и камера соединяются с контроллером при помощи четырёх проводов: аудио, видео, питание и общий. На вход вызывной панели и на вход видеокамеры подаётся напряжение постоянного тока 12 В. Это трансформированная величина, полученная в результате преобразования блоком питания бытового переменного напряжения 220 В.
В системе предусмотрено использование двух электрических замков, однако пользователь может оставить лишь один или вообще их исключить из схемы. Если решено не устанавливать замки, то провода надо обязательно изолировать и спрятать под панель.
В случае, когда вместо второй вызывной панели используется видеокамера, звук транспортируется по одному каналу, а по второму только изображение. Чаще всего видеокамеру устанавливают непосредственно перед входом в квартиру, а вызывную панель перед входом в длинный коридор, пройдя который, посетитель попадает в кадр объектива.
В некоторых случаях подключается два домофона. Это удобно, если дом большой и одного поста мало, тогда один, к примеру, устанавливается на первом этаже, а другой – на втором.
Подключение
Подключение домофона Commax осуществляется с помощью цветных проводов. Как правило, это красный, синий, жёлтый и белый провод
Важно сохранять порядок подключения, так как неправильное соединение может стать причиной выхода оборудования из строя. В отдельных случаях ремонт не возможен, пользователю приходится приобретать оборудование повторно
- Синий провод общий, относительно него измеряется потенциал питания.
- Красный – аудиосигнал.
- Жёлтый – это плюсовая шинка основного питания оборудования.
- Белый – сигнал видеоизображения.
При подключении оборудования надо учесть, чтобы на устройство не попадали прямые солнечные лучи. Чрезмерный нагрев – основная причина поломки. Располагать элементы лучше на высоте полутора метров, если в семье есть дети, они не смогут достать до них.
Если соединительные провода прокладываются недалеко от высоковольтных линий, то необходимо использовать коаксиальный кабель, который защищается металлической трубой. Только так магнитные поля не будут создавать токов наводки – а это может стать одной из причин ложного сигнала. Труба, в свою очередь, надёжно защитит соединительные провода от внешних воздействий.
Необходимо следить за целостностью проводки, так как нарушение изоляции ведёт к короткому замыканию, что может стать причиной пожара. После того, как все элементы подключены, проверяется правильность соединения повторно
Важно, чтобы проводники надёжно фиксировались, а порядок проводов не был нарушен.
При подключении монитора и камеры надо убедиться, что монитор не соединён с сетью. Подача напряжения производится лишь тогда, когда шнур питания подключен к розетке. В завершении специалист включает устройства и делает контрольную проверку работоспособности всех элементов.
Конструкция домофона
В самом простом варианте с монитора можно увидеть посетителя и поговорить с ним, но чтобы пропустить его, придётся подойти к калитке Устройство домашнего домофона Видеодомофоны пользуются большой популярностью среди владельцев частных домов. Этого делать ни в коем случае нельзя, поскольку мощный импульс тока, возникающий при срабатывании электромагнита, рано или поздно полностью выведет домофон из строя. Современные устройства допускают работу вызывной панели с электрозамком на расстоянии до 50 метров от абонентского терминала.
Она питается от электрической цепи и передает видео и аудио сигнал на монитор видеодомофона при помощи коаксиального кабеля. В настоящее время рынок насыщен значительным количеством устройств, предоставляющих возможности удаленного доступа в помещения.

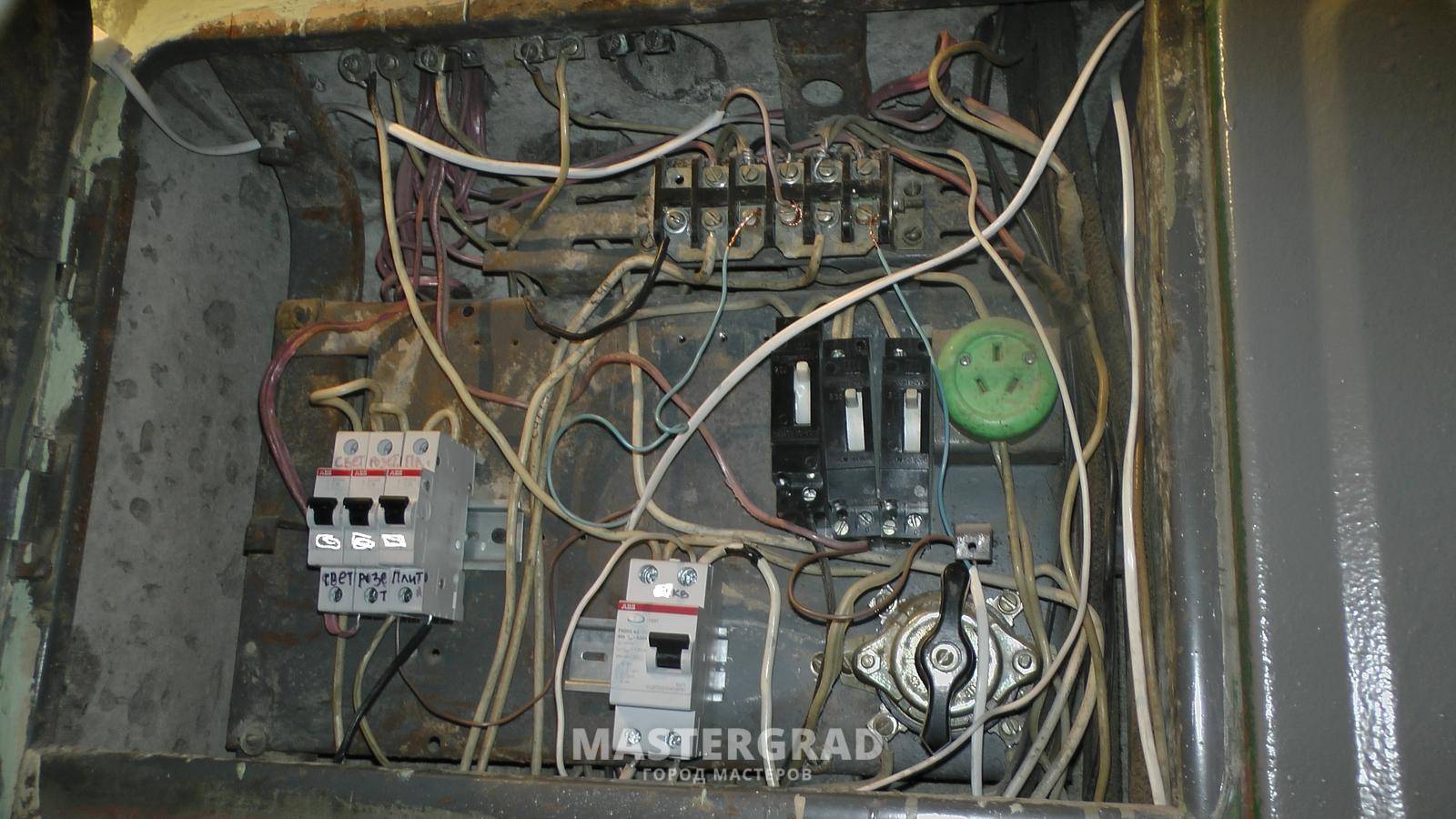

Подключение и наладка Соединение блоков домофонной системы следует выполнять согласно с монтажной схемой.

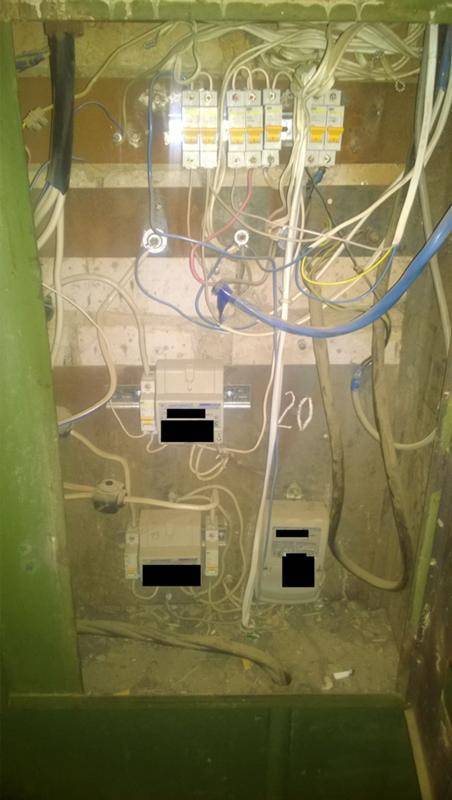

Данный блок должен устанавливаться в щиток подъезда.
Выбрать определенный тип можно отталкиваясь от конструкции двери и её техническим возможностям.
Это идеальный вариант для общественного учреждения, чтобы люди могли выйти.
Установка Необходимо выбрать места для подключения видеодомофона и вызывной панели и установить их. Цветной домофон с электрозамком
Выбор устройства и монтаж панели
снабжена также видеокамерой. Абсолютно все модели отечественного производства обладают повышенной устойчивостью к внешним воздействиям агрессивного характера.
На фото изображен один из видов вызывной панели видеодомофона
Один из первых подготовительных шагов – прокладывание коммуникаций. Сначала выполняется расчет необходимого сечения провода, затем протягивание кабелей (расстояние от электропровода не должно быть меньше 50 см), настройка модулей, и только после этого – установка вызывной панели.
Монтаж панели домофона следует выполнять, руководствуясь правилами. Расположить ее лучше всего на высоте около 150 см от земли. Прежде чем монтировать устройство на неподвижную дверную створку, лутку или стену, необходимо обязательно проверить его работу.
Как правильно подключать устройство?
Как установка, так и подключение вызывной панели не требует от вас глубоких познаний в области электроники. Но прежде чем приступить к монтажу, следует внимательно ознакомиться с положениями, которые предоставляет нам инструкция. Любой просчет или некорректное подсоединение может вывести из строя не только конкретное устройство, а всю систему целиком.
В зависимости от комплектации оборудования существует всего три варианта подключения панели к домофону.
Наиболее простая схема подключения – когда щиток прямо соединяется с монитором при помощи контактного провода без каких-либо вспомогательных элементов.
Самый простой вариант подключения панели к домофону
Второй вариант – вызывная панель подключается к монитору, электромеханическому замку, блоку питания.
Второй вариант подключения панели
Наиболее сложная схема подключения щитка – это учитывающая связь с монитором, электромеханическим замком, блоком питания, контроллером с вмонтированным считывателем. В этом варианте панель соединяется с монитором и контроллером посредством двух разных проводов.
Изображение схемы подсоединения щитка
Чтобы пульт вызова, нельзя отступать от схем, предоставленных производителем.
Особенности и порядок подключения
Чтобы подключить к домофону аудиопанель, применяется 2-х проводная система связи, а для видеодомофонов используют 4-х проводную систему. Подача электропитания осуществляется непосредственно от монитора к вызывному пульту, за исключением устройств, оснащенных видеокамерой. Главное условие в подключении оборудования – четкое следование инструкции.
Порядок установки и подключения панели к системе видеодомофона:
- Испытание оборудования на работоспособность (проверку нужно выполнять на бухте кабеля, присоединив с одной стороны щиток с кнопкой вызова, с другой – монитор, с учетом схемы подключения);
- После прокладки кабелей устанавливаются все элементы системы (монитор, вызывной пульт и прочие);
- К монитору панель присоединяется по четырем каналам (общий провод – черный цвет провода, аудиоканал – желтый, видеоканал – белый, +12В – красный);
- Если в комплект входит управляемый дистанционно электромагнитный замок, от вызывного щитка к нему выводится отдельный провод;
- Следующий шаг – включение монитора, контроль индикатора, если есть электромеханический замок – включение в сеть блока питания;
- Тестирование подключенных устройств – нажатие кнопки на щитке вызова, после чего монитор должен воспроизвести звук, а при наличии видеокамеры – изображение;
- Тестирование голосовой связи.
Как самостоятельно подключить видео домофон вы сможете узнать просмотрев это видео:
На что следует обратить внимание?
Все наружные пульты вызова имеют защиту от неверного подключения проводов. Однако, нужно быть очень внимательными и, подключая щиток вызова к видеодомофону, в обязательном порядке соблюдать полярность.
Как подключить панель к монитору? Лучше, чтобы эти два устройства находились на расстоянии друг от друга в несколько метров, иначе в трубке может возникать свист и другие посторонние звуки.
Провод на оборудовании может у разных производителей иметь неодинаковое сочетание «цвет – назначение», поэтому не нужно использовать стандартизированную схему подключения, а стоит четко следовать инструкции.
Если вам не удается самостоятельно подключить вызывную панель, обратитесь за помощью к специалистам или тем, кто уже выполнял подобные подключения.
Буз для электромеханического замка своими руками
Панель вызывная запитывается от домофона, который в свою очередь подключается в обычную сетевую розетку. Для удаленного открытия по проводу электромеханического замка, необходимо подать на него импульс напряжения в 12 В. Некоторые модели домофонов не способны сформировать напряжение необходимое для открытия замка (как например ST- but2), в данной ситуации нужно установить отдельный блок питания на 12V для открытия электромеханического замка.
При этом к замку нужно провести медный силовой кабель с сечением не менее чем 1,5х2 мм, и установить блок питанияс силой тока около 2 А.
В качестве неплохой альтернативы данныйблокпитания можно заменить на устройство – БУЗ.
Блок управления замком, или сокращенно БУЗ — малогабаритное устройство, которое накапливает напряжение величиной 12V на контактах «домофон-вызывная панель» и посылает короткий импульс (до 3А), достаточный для открытия замка, без использования дополнительного блока питания.
Он представляет собой конденсатор со специальным контроллером и тремя выводами.
Как работает БУЗ.
При нажатии кнопки вызова на вызывной панели БУЗ накапливает напряжение, поступающее от домофона, а после команды на открывание замка на домофоне, выдает короткий импульс тока на электромеханический замокипроисходит открывание.
В чем преимущества БУЗа ?
Кроме того, что он служит импульсным источником управления для дистанционного открытия электромеханического замка, блок управления замком ограничивает время непрерывной подачи напряжения на электромеханический замок. Тем самым, защищает электрические компоненты замка от перенапряженияи скорого выхода из строя, и как следствие:
перегрев катушки из-за длительного нажатия кнопки открытия на домофоне,пригорание контактов из-за частого нажатия на кнопку при неправильной установке двери (неплотное прилегание к дверной коробке или перекос),обратная полярность подключения
БУЗ имеет небольшой размери поэтому может быть помещен в корпус вызывной панели или замка, что защищает его от любых погодных условий.
— минус БУЗа — к минусу вызывной панели и к одному из контактов реле вызывной панели,
— плюс БУЗа подсоединяется к плюсу вызывной панели,
— один провод замка подключается к управляющему контакту БУЗа и ко второму контакту реле вызывной панели.
— второй провод замка – ко второму (свободному) контакту реле вызывной панели.
ПРЕИМУЩЕСТВА БУЗа:
> не нужен мощный сетевой блок питания электрозамка и прокладка силового кабеля при инсталляциидомофона,
> защищает обмотки электромагнита замка от перегрева при залипании или случайном
длительном нажатиина кнопки управления,
> предотвращает пригорание контактов кнопки управления (реле),
> малые габаритыдля удобного размещенияв корпус электрозамка,
> значительно ослабляет конечную намагниченность в результате малой длительности импульса управления,
> защищает от неверной полярности подключения,
> предупреждает короткоезамыкание на выходе,
> при использовании домофона используется кабель 4х0,22 вместо стандартного 4х0,22+2х0,5,
> герметичен и вибровынослив.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон напряжения на входе (Uвх): 9-15V
Диапазон напряжения на выходе (Uвых): (2Uвх)-1V
Заключение
http-equiv=”Content-Type” content=”text/html;charset=UTF-8″> href=”/wp-content/uploads/2014/12/Zaklyuchenie1.jpg”>
Вопрос о том, каким кабелем подключить видеодомофон, должен быть четко согласован с документацией проекта, самого домофона и планируемого кабеля.
Все зависит от конкретных требований к проекту, температуры воздуха, удаленности различных элементов оборудования и способу прокладки кабеля. Если объектом является загородный дом и видеодомофон будет установлен на значительном расстоянии от переговорного устройства, лучшим решением в этой ситуации — это использовать комбинированный тип кабеля.
Сюда же можно отнести всевозможные промышленные объекты, офисы производственных и торговых организаций.
Если планируется установить видеодомофон в жилой многоэтажной постройке, то лучшим решением в плане экономии материалов, будет проводка кабеля «витая пара». Она показывает отличные результаты в условиях города и обеспечивает пользователям надежное функционирование приобретенных подъездных видеодомофонов.
Тем более, что такие кабеля не требует широких познаний в прокладке, монтаже и установлении штекеров. Все что может понадобиться – это кусачки, плоскогубцы, ударно-пружинный механизм и специализированные обжимные клещи.
Коаксиальный кабель редко используется для установки видеодомофонов. По большому счету, его применение вытиснили более современные виды кабелей. Коаксиал зачастую используют для организации систем видеонаблюдения, куда входят несколько наружных и внутренних камер.
Однако проекты многих промышленных сооружений все же подразумевают использование тонкого коаксиального кабеля для подключения домофонов на разные производственные участки.
