Технические характеристики и условия эксплуатации
Изготовление происходит по ТУ 16К13-020-93 госстандарта. Назначение ПУГНП определялось как прокладка освещения и питание маломощных электрических приборов, работающих в электрических сетях с напряжением до 250 Вольт. Метод укладки – неподвижный. Основные технические характеристики следующие:
- Материал токопроводящей жилы – медь.
- Материал изоляции – ПВХ-пластикат.
- Рабочая температура, при которой сохраняются свойства изоляции – от -50 до +50 С°. Запас прочности до +70 С° – кабель должен выдерживать длительный нагрев до этой температуры и кратковременный до +80.
- Температура при которой разрешено выполнять монтаж – от -15. При более низких значениях возрастает вероятность излома изоляции при перегибах провода.
- Средняя эластичность – при укладке запрещены изгибы радиусом меньшим 10 наружных диаметров кабеля.
- Допустимая влажность окружающего воздуха – 100%, при температуре до +35 С°.
- Сопротивление жилы сечением 1 мм² – до 27,1 Ом, жилы 1,5 мм² – до 12,1 Ом, жилы 2,5 мм² – до 7,41 Ом и жилы 4 мм² – 4,61 Ом. В тестовых замерах этот параметр вычисляется при температуре 20 С°, на контрольном отрезке кабеля длиной 1 км.
- Расчетный срок эксплуатации – 15 лет.
- Маркировка – ПУГНП X*Y, где X – количество жил, а Y – их поперечное сечение.
- Маркировка ПУНГПнг указывает на повышенную сопротивляемость возгоранию, ПУГНПнгд-LS – на пониженное выделение дыма при тлении.
- Гарантийный срок – 2 года с момента начала эксплуатации.
Об использовании провода смотрите в этом видео:
Цвета провода

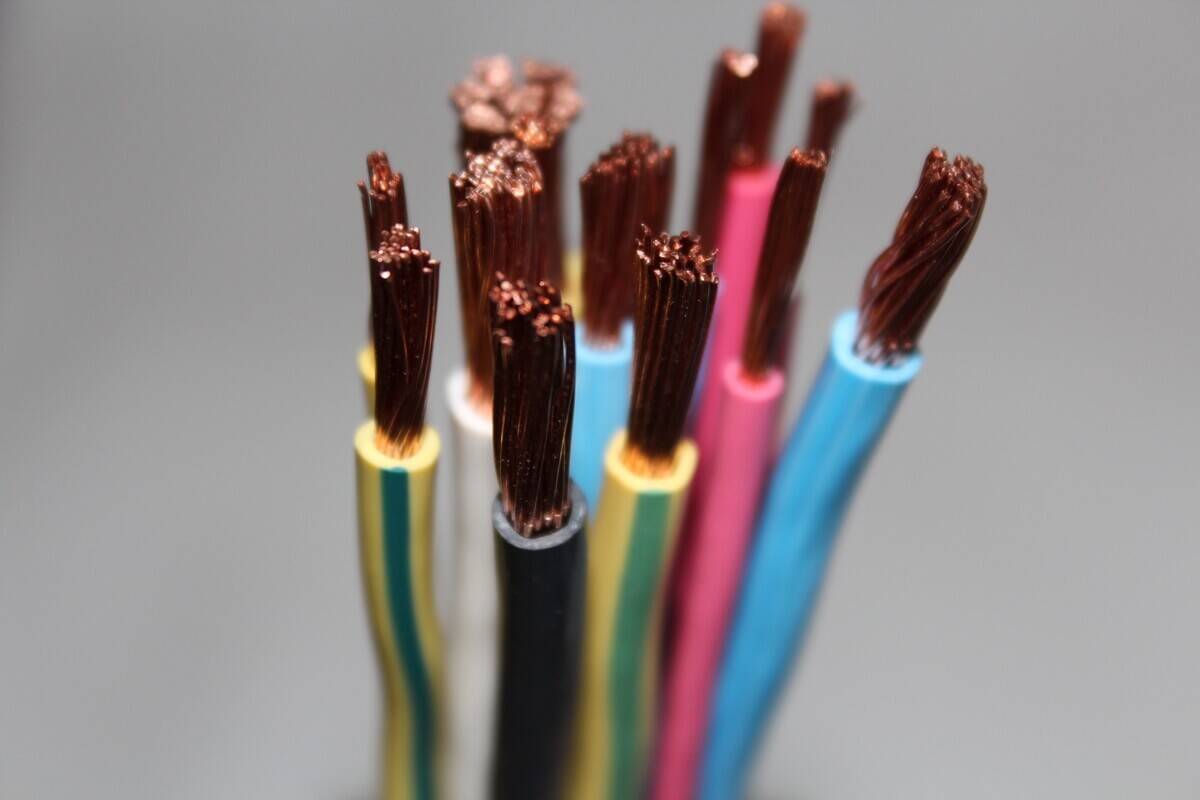

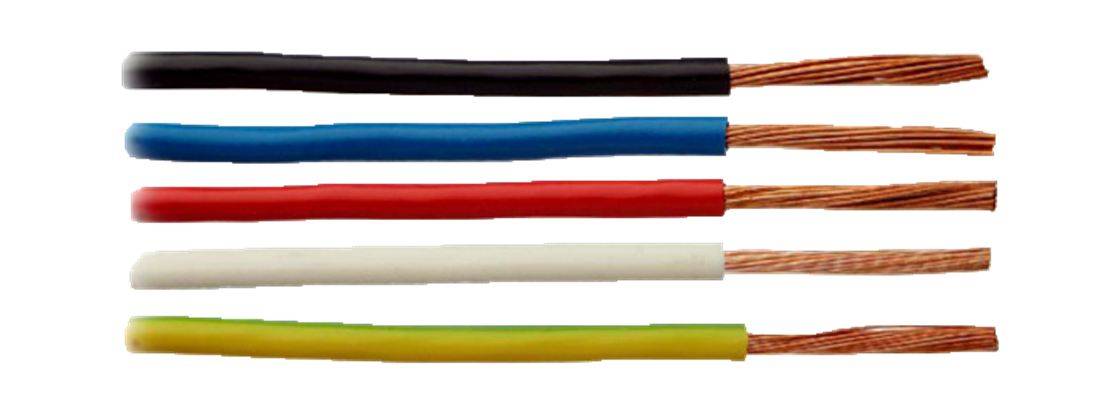

Цветовая гамма ПУГВ разнообразна. Окрас изоляции обязан быть сплошным. Он также может быть представлен двумя продольными полосами. Полосы имеют натуральный цвет, располагаются относительно друг друга диаметрально. Если кабель используется для заземления, изоляция окрашивается в желто-зеленый цвет. Нулевые провода окрашены синим цветом. Вообще, окраска заранее оговаривается в заказе.
Если же этого не происходит, и в заказе нет конкретной информации о цвете, производитель осуществляет поставку по своему усмотрению. Такой вариант допустим при поставке продукции с изоляцией переходных и смешанных цветов, с условием не более 10% от общего объема партии.
Электрические и механические характеристики проводов ПуГВ
Главным условием, влияющим на выбор проводов, являются его характеристики. Их разделяют на электрические и механические.
Электрические характеристики провода
Так как основным назначением провода является пропускание электрического тока, то конечно начнем с электрических параметров.
И здесь для нас важным является экономичность и надежность ПуГВ:
- Чтоб определиться с экономичностью провода нам необходимо узнать его сопротивление. Чем ниже данный параметр, тем меньшее количество потерь будет в проводе. Но как вы наверняка помните из уроков физики чем ниже температура проводника, тем ниже его сопротивление. Поэтому для стандартизации данного показателя все расчеты принято производить для проводов с температурой 20⁰С.
- Но здесь есть еще один аспект. Чем выше сечение провода, тем меньше его сопротивление. Поэтому для каждого типоразмера провода устанавливаются свои стандарты. Так провод сечением 1х6 имеет сопротивление 3,11 Ом на километр длины, а провод в 50 мм2 – 0,394 Ом/км.
Электрическое сопротивление проводов ПуГВ
Если измеряемый кабель имеет температуру отличную от 20⁰С, то для проверки следует воспользоваться формулой – R20=RtKt1000/L. В этой формуле R20 – это наше сопротивление при 20⁰С, Rt – измеренное сопротивление жилы, Kt – поправочный коэффициент, который мы определяем по таблице, приведенной ниже, а L – длина измеренного участка провода.
Поправочный температурный коэффициент
- А вот надежность проводов ПуГВ обеспечивает качественная изоляция. Для этого проводят специальные высоковольтные испытания изоляции. На провод подают напряжение в 2,5 кВ и проводник должен их выдержать не менее 5 минут.
- Вообще же при температуре в 20⁰С изоляция проводов ПуГВ должна быть не мене 5 МОм. Для установок до 1000В этого вполне достаточно.
- Кроме того, правила требуют, чтоб изоляция нормально выдерживала и повышенные температуры. Для этого в них приведены данные по минимальному сопротивлению изоляции при температуре в 70⁰С. Эти требования вы можете увидеть на фото ниже.
Сопротивление изоляции провода при температуре 70⁰С/90⁰С
Механические характеристики провода
Но механические требования к проводу не менее важны. Ведь именно от них во многом зависит удобство монтажа, возможность применения в разных помещениях, а также в различных температурных режимах.
Итак:
Одним из важнейших параметров любого провода или кабеля является его гибкость. Она зависит от того насколько сильно можно сгибать провод без опасения повредить проводники или изоляцию. Определяющим в этом случае является радиус изгиба.
Радиус изгиба провода
Радиус изгиба напрямую зависит от номинального диаметра провода. И конкретно в нашем случае составляет 5 диаметров ПуГВ. Это достаточно хороший показатель. У большинства менее гибких изделий он не превышает 10, а то и 20 диаметров.
- Что касается агрессивных сред, то провод отлично переносит высокую влажность. Так при температуре в +35⁰С он может эксплуатироваться в среде с 98% влажностью. А вот солнечный свет все провода в ПВХ изоляции переносят плохо, и наш ПуГВ не является исключением.
- Диапазон рабочих температур у ПуГВ так же достаточно высок. Там провод может спокойно работать как в минус 50⁰С, так и при температуре до плюс 70⁰С.
Это интересно: Установка щита учета на опоре — требования ПУЭ и общие рекомендации
Применение
Этот вид проводника используется для осуществления питания неподвижных электротехнических агрегатов в сетях освещения и электрических системах. Кроме того, для электромонтажа различных электротехнических устройств, аппаратов и механизмов в закрытых помещениях. Величина переменного напряжения составляет до 450-750 В с частотой до 0,4 кГц. В сетях с постоянным напряжением 1 кВ.
Данный проводник выполняет правила и нормы следующих международных стандартов по конструктивным и технико-технологическим характеристикам: МЭК 60227-1:2007, МЭК 60227-3:1997, МЭК 60227-4:1997.
Продукция используется для укладки в электрических системах с требованием повышенной гибкости в процессе укладочных работ. Укладка возможна в коробах, трубах и т.д.
Особенности и преимущества
Силовой проводник ПуГВ производится в соответствии с техническими требованиями, прописанными в международных стандартах. Повышенная гибкость изделия разрешает использовать его для качественной прокладки электрических линий внутри коробов (кабель-каналов) и различных гофрированных труб.
Выше уже писалось, что одиночная прокладка позволяет исключить вероятность возгорания. Продолжительность эксплуатации при соблюдении всех условий составляет не менее 20 лет, при этом данный срок подсчитывается, начиная со дня выпуска изделия.
При визуальном осмотре провода вы должны найти информацию о производителе. Маркировка в виде аббревиатуры вместо наружной оболочки наносится на изоляционный материал жил. Существуют два способа сделать это – рельефный и при помощи штампа. Обозначение кабеля должно быть непрерывным на расстоянии не более 500 мм. Исходя из этих данных, электромонтажник должен узнать длину провода в бухте, производителя, дату изготовления, массу и номер по ГОСТ. Не забывайте о наличии различных сертифицирующих знаков.
Конструктивные особенности
При осмотре конструкции силового проводника первое, что бросается в глаза, – наличие одной жилы из луженой медной проволоки. Такое строение обеспечивает простоту и удобство установки, позволяет использовать кабель при прокладке трассы с большим количеством резких изгибов.
Подробнее о конструкции провода ПуГВ:
- Несмотря на одножильную конструкцию, проводник состоит из нескольких проволок. Все медные прутья скручены между собой. За счет проволок наименьшего сечения весь кабель в целом получается максимально гибким.
- Количество медных проволок напрямую зависит от сечения провода. Для кабеля с сечением токоведущей жилы 0,5-35 кв. мм должно использоваться не менее семи прутьев. Обычно наблюдается простая зависимость: чем выше значение площади сечения, тем больше проволок используется для формирования жилы. Их конкретное количество регламентируется отдельно каждым производителем.
- Силовой проводник с сечением 50-95 кв. мм изготавливается как минимум из 20 медных прутьев. Для более толстого кабеля их количество может превышать 40 штук.
- Один производитель ПуГВ с сечением 50 кв. мм формирует жилу из 50 медных проволок (у каждой данная величина составляет приблизительно 1 кв. мм), другой – из 25 (в таком случае площадь возрастает до 2 кв. мм).
- Чтобы хоть как-то регламентировать и сдерживать фантазию производителей, в мире были приняты стандарты. Для кабеля с площадью сечения токоведущей жилы 0,5 кв. мм сечение отдельных проволок не должно превышать 0,21 кв. мм. Если изготавливается провод 10 кв. мм, то эта величина возрастает до 0,41 кв. мм. Наконец, для наиболее толстого кабеля с сечением 240 кв. мм берутся медные прутья 0,51 кв. мм.
- Каждый провод выпускается с качественной ПВХ-изоляцией. Для изделий с большим сечением толщина изоляции выше.
- В международных стандартах прописаны номинальная толщина изоляционного слоя, минимально допустимое значение и максимальный наружный диаметр готового изделия. Величина также указывается в техническом паспорте.

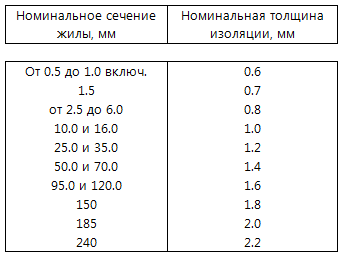

В таблице ниже показана зависимость номинальной толщины изоляции от сечения жилы:
Окраска провода ПуГВ относится к его конструктивным особенностям. В отличие от остальных данный параметр никак не регламентируется и не нормируется, поэтому производители вольны выбирать любой цвет, который взбредет им в голову. Однако для силового проводника тропического исполнения существует предписание, в соответствии с которым не рекомендуется использовать натуральные цвета
Обратите внимание, что эта фраза носит лишь рекомендательный характер. Для всех остальных случаев отсутствует даже таковая
Тем не менее, наблюдается общая тенденция: проводники, предназначенные для подключения заземления, обычно окрашиваются в желто-зеленый цвет. На каждые 15 см длины провода желтый и зеленый цвета должны составлять не более 70 и не менее 30% соответственно.
Применение провода ПУГВ
Несмотря на то что кабель ПуГВ является одножильным, его относят к категории многофункциональных проводников. Это связано с сечением токоведущей жилы, которое может составлять 0,5 или 240 кв. мм. Диапазон большой, поэтому провод подходит как для силовых, так и для коммутационных линий. С помощью ПуГВ выполняют замену устаревшей алюминиевой проводки.
Однако в большинстве случаев ПуГВ применяют для разводки небольших электрических схем, которые спрятаны под защитными материалами, включая штукатурку, различную облицовку, подвесные и натяжные потолочные конструкции. Довольно часто провод прокладывается в кирпичной кладке или монолитном бетонном блоке.
Электрические параметры
Базовыми величинами характеристик качества, достаточными для использования практической эксплуатации, являются электрическая прочность изоляции и сопротивление проводящего медного сердечника, нормируемые ГОСТ к одному километру длины. Значения представлены в таблице.
Число жил X сечение, мм 2Внешний диаметр (размер), мм. Вес провода, кг/км. Диаметр токопроводящей жилы, мм. Максимальное электрическое сопротивление постоянному току токопроводящей жилы (при +20°С), Ом/км. Электрическое сопротивление изоляции проводов, кОм/км, не менее (при +70°С)
| 1×0,75 | 2.31 | 11.4 | 1.11 | 24.5 | 11 |
| 1×1,0 | 2.46 | 13.8 | 1.26 | 18.1 | 10 |
| 1×1,5 | 2.96 | 20.6 | 1.56 | 12.1 | 10 |
| 1×2,5 | 3.7 | 34.3 | 2.1 | 7.41 | 9 |
| 1×4,0 | 4.2 | 49.4 | 2.6 | 4.61 | 7 |
| 1×6,0 | 4.8 | 70.6 | 3.2 | 3.08 | 6 |
| 1×10,0 | 6 | 110 | 4 | 1.83 | 5.6 |
| 1×16,0 | 7.8 | 184 | 5.8 | 1.21 | 4.6 |
| 1×25,0 | 9.6 | 285 | 7.2 | 0.809 | 4.4 |
| 1×35,0 | 11.4 | 401 | 9 | 0.551 | 3.8 |
Видно, что с увеличением номинального сечения уменьшается максимальное сопротивление току, допустимая токовая нагрузка и максимальная подключаемая мощность нагрузки возрастают. Физика работы цепей переменного тока проявляется взаимными наводками электромагнитного поля
Важно учитывать количество проводов в совместной прокладке. Это иллюстрирует таблица
ПВ 1, приведенный в таблице, отличается от ПВ 3 наличием не витой, а одинарной сплошной жилой, то есть только гибкостью.
Электрическая прочность ПВ 3 гарантированно позволяет успешно работать в сетях переменного (частотой до 400 Гц) и постоянного тока напряжения до 1000 вольт включительно. Испытание изоляции производится повышенным напряжением 2500В.
Раздел завершает сводная таблица основных технических характеристик ПВ 3. Данные, приведенные в ней, достаточны для практического использования:
| Влажность воздуха при 35 0 С | 100 |
| Гарантийный срок эксплуатации | 24 |
| Испытательное переменное напряжение 50 Гц в течение 15 мин. После пребывания в воде 24 ч. | 2500 |
| Максимальная рабочая температура жилы | 70 |
| Номинальное напряжение U0/U | -15 |
| Радиус изгиба кабелей | 450/750 |
| Строительная длина, не менее | 10 |
| Температура окружающей среды, верхний предел | 100 |
| Температура окружающей среды, нижний предел | +35 |
| Электрическое сопротивление изоляции, не менее | -50 |
| 1.0 |
Способы применения
Это одножильный кабель с изоляционным материалом из ПВХ пластика, с отсутствующей оболочкой. Проводник являет собой отожженные прутики проволок из меди (минимум 7 штук) разной степени лужения. Его применяют в помещениях закрытого типа при стационарной укладке. Допустимо применение под крытым навесом при условии отсутствия прямого попадания солнечных лучей. Для ПУГВ неприемлемы также осадки. Закрытый способ его прокладки предусматривает возможность монтажа под штукатуркой, в кирпичной кладке или бетоне. Расшифровка аббревиатуры этого кабеля следующая:
П — обозначает провод,
У — обозначает, что провод установочный,
Г — обозначает, что провод гибкий,
В — обозначает, что изоляционный материал из ПВХ пластика.
Этот тип кабелей широко используется при обустройстве механизмов и станков, различной электроаппаратуры, силовых шкафов на обозначенное переменное напряжение до 450/750В с допустимой частотой до 400 Гц. Применимо использование с напряжением постоянного тока до 1000 В.
По своим конструктивным особенностям, техническим и эксплуатационным оценкам ПУГВ отвечает условиям международных стандартов. Обладая высоким уровнем гибкости, он укладывается в коробах, стальных трубах, лотках.
При одиночной укладке он препятствует горению. Период его эксплуатации — минимум 20 лет. Поэтому ГОСТ предъявляет к такой продукции довольно строгие требования по механическим, электрическим и конструкционным параметрам. Срок службы ПУГВ исчисляется со времени даты изготовления.
Размер сечения этого провода — от 0,5 до 95 мм2. Изоляционный материал плотно прилегает к проводнику. Снимается он без повреждений. Недопустимы трещины, инородные включения, вмятины, наплывы, пузыри на изоляции меняющие ее толщину.
Расшифровка и конструкция провода ПуГВ
Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.
Расшифровка маркировки провода ПуГВ
Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.
Расшифровка маркировки проводов
Итак:
Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.
Классы гибкости проводов
- Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
- Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
- Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.
Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.
Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.
Различные сечения проводов ПуГВ
После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.
Конструкция провода ПуГВ
Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.
Итак:
- Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
- Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
- Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
- Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
- И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.
Сечение отдельных проволок жилы проводов ПуГВ
- Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
- И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.
Номинальные размеры толщины изоляции проводов ПуГВ
Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.
Особенности конструкции
Провод ПуГВ изготавливается из набора медных жил от 7 штук и более, свитых между собой. Для обеспечения должного класса гибкости с увеличением площади поперечного сечения увеличивается и количество этих жил. Изоляция используется из довольно распространенного для современной кабельной продукции материала – поливинилхлорида (ПВХ). Таким образом удалось получить гибкий проводник с качественной и прочной однослойной изоляцией. На изоляции нанесена маркировка, расстояние между обозначениями не превышает 500 мм. Изделие должно соответствовать ГОСТ 31947-2012.
Цвет изоляции может быть почти любым, в том числе и для провода заземления предусмотрен вариант с желто-зеленой расцветкой.
Монтаж
Перед приобретением кабеля ПУГНП обязательно проверьте диаметр всего изделия и отдельных жил, используя штангенциркуль. Если итоговый результат замера будет ниже более чем на 15%, то покупать товар не рекомендуется. При большом желании можно пересмотреть стоимость продукта, но помните, что такой провод будет иметь меньшие характеристики, нежели заявлено в паспорте.
Чтобы повысить безопасность при эксплуатации изделия, покупайте провода со слегка увеличенным запасом по сравнению с табличными данными. Обязательно добавьте к обустраиваемой цепи надежный автоматический выключатель для защиты оборудования. Чтобы снизить токовые нагрузки из-за большого числа потребителей, разбейте проводку на отдельные группы (чем больше, тем лучше).
При передаче электрической энергии провода излучают электромагнитное поле, оказывая негативное влияние друг на друга. Происходит это в том случае, если они уложены в непосредственной близости.
При групповой прокладке руководствуйтесь значениями зависимости мощности от токовой нагрузки из таблицы ниже (показатель не должен превышать указанное значение):
Сечение жилы, кв. мм Диаметр жилы, мм Мощность/Сила тока, кВт/А для одного провода Два провода Три провода Четыре или больше проводов
| 0,75 | 1,0 | 1,5 | 2,5 | 4,0 | 6,0 |
| 0,98 | 1,13 | 1,38 | 1,78 | 2,26 | 2,76 |
| 2,86/13 | 3,3/15 | 4,4/20 | 5,94/27 | 7,92/36 | 10,12/46 |
| 2,64/12 | 3,08/14 | 3,74/17 | 5,28/24 | 7,48/34 | 9,02/41 |
| 2,42/11 | 2,86/13 | 3,3/15 | 4,84/22 | 6,82/31 | 8,14/37 |
| 2,2/10 | 2,64/12 | 3,08/14 | 4,63/21 | 5,94/27 | 7,7/35 |
В соответствии с ПУЭ перед соединением с помощью винтовых клемм зачищенные края кабеля следует обжать наконечником или выполнить залужение. Чтобы снизить приток воздуха в случае возгорания изоляционного слоя при перегреве провода, исключайте прокладку в кабель-каналах и строительных пустотах. Под штукатуркой укладывайте кабель без применения гофрированных труб.
Провод ПВ-1 4
ПВ-1 4 – провод силовой установочный с медной однопроволочной (монолитной) жилой сечением 4 миллиметров квадратных, в поливинилхлоридной изоляции различных цветов (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).Провод ПВ-1 4 является устаревшей маркировкой, по новому ГОСТ 31947-2012 маркировка изменилась на ПуГВ 4 конструкция и характеристики не изменились.
Технические характеристики провода ПВ-1 4
Климатические исполнение провода ПВ1 1х4 – УХЛ, вторая категория размещения по ГОСТ 15150-69.Минимальная температура эксплуатации ПВ-1 1х4: -50 °С.Максимальная температура эксплуатации провода ПВ1 4: +65°С.Провод установочный ПВ-1 1*4 стойкий к воздействию влажности воздуха до 98%.Монтаж силового провода ПВ-1 1х4 производится при температуре не ниже -15 градусов Цельсия.
Минимальный радиус изгиба при прокладке провода ПВ-1 4 – 39 миллиметров.Длительно допустимая температура нагрева жилы провода ПВ-1 4 не более 70 °С.Класс пожарной безопасности по ГОСТ 31565-2012: О1.8.2.5.4.Наружный диаметр провода ПВ-1 1*4 – 3,9 миллиметров.Код ОКП: 355113.Расчетная масса провода ПВ-1 4 – 0,047 килограмм в метре.
Срок службы не менее 20 лет с даты изготовления.
Токовые нагрузки провода ПВ-1 4
Допустимый ток провода ПВ-1 1*4 – 43 Ампер.Активное сопротивление жилы – 4,65 Ом на километр.
Номинальное напряжение – 750 Вольт.
Расшифровка маркировки ПВ-1 4
П – провод установочный.В – изоляция из поливинилхлорида.1 – однопроволочная жила. 4 – сечение токопроводящей жилы.
Конструкция провода ПВ-1 4
1) Жила – из медной отожженной проволоки первого или второго (от 16мм2) класса по ГОСТ 22483-77.2) Изоляция – из ПВХ пластиката различной расцветки (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).
Применение провода ПВ-1 4
Провод силовой медный установочный ПВ-1 1х4 предназначен для стационарной прокладки в электросетях напряжением до 750 Вольт, частотой до 400 Герц.
Проводом ПВ-1 1*4 прокладывают системы электропитания в осветительных и силовых сетях, коммутируют оборудование в силовых электрощитах.
Провод ПВ-1 4 применяется для прокладки в стальных трубах, коробах, на лотках, для монтажа электрических цепей, где не требуется повышенная гибкость при монтаже.
- Марка?Аббревиатура (маркировка), как правило каждая заглавная буква имеет значение свойства или конструкции. ПВ-1
- Количество жил?Силовой кабель имеет от 1 до 5 жил. Кабель с 1 жилой применяется в зависимости от цвета жилы: ж\з – заземление., голубой(синий) – ноль. белый, красный, черный – фазные цвета. Кабель с 2 жилами применяют для ноля и фазы, 3 жилы – ноль, фаза, земля, при токах до 1КВ, при 10КВ – 3 фазы, 4 жилы – ноль и 3 фазы. 5 жил – ноль, земля и 3 фазы. У не силовых кабелей и проводов обозначения индивидуальны. 1
- Сечение жилы (мм/кв)? 4
- Материал жилы? Медь
- Материал изоляции?ПВХ – поливинилхлорид (самый распространенный материал изоляции, из плюсов: низкая пожарная опасность, сравнительно высокая долговечность в щадящих условиях, из минусов: токсичность продуктов горения.) ПНД – полиэтилен (самый стойкий к воздействию внешних факторов материал, но есть минус: высокая пожарная опасность.) БПК – безгалогенная полимерная композиция (один из новейших нетоксичных материалов не содержащих хлор, но есть минус: высокая по сравнению с ПВХ выделение тепла при горении.) ПВХ
- Максимальный вес (кг/м)?Вес является расчетной величиной, реальные показатели могут отличаться. 0.047
- Максимальный наружный диаметр (мм) 3.9
- Электрическое сопротивление жилы (ом/км) 4.61
- Допустимый радиус изгиба (мм) 39
- Допустимая токовая нагрузка при прокладке на воздухе (А) 43
- Допустимая токовая нагрузка при прокладке в земле (А) 43
- Номинальное переменное напряжение (кВ) 0.75
- Диапазон температур эксплуатации (°С) от -50 до +65
- Срок службы 20
- Код ОКП 355 113
- Класс пожарной опасности по ГОСТ 31565-2012 О1.8.2.5.4
- Сопротивление изоляции жил (МОм\км) 5
- Толщина изоляции жил (мм) 0.8
- Масса цветного металла (г/м) 35.6
- Максимальная температура эксплуатации (°С) 65
- Минимальная температура эксплуатации (°С) -50
- Максимальная мощность при прокладке в воздухе, 220V (кВт) 12.61
- Максимальная мощность при прокладке в земле, 220V (кВт) 12.61
- Максимальная мощность при прокладке в воздухе, 380V (кВт) 28.29
- Максимальная мощность при прокладке в земле, 380V (кВт) 28.29
- Тип исполнения по ГОСТ 31565-2012 Без обозначения
- ГОСТ 31947-2012
- Класс жилы по ГОСТ 22483-2012 1
- Максимальный диаметр жилы 2.4
- Максимальный расчетный вес (кг/км) 47
- Длительно допустимая температура нагрева жил 70
- Минимальная температура монтажа -15
- Код товара ПВ-1 4
Где может применяться провод ПУГНП
Если смотреть на ГОСТ, по которому производится ПУГНП, то его назначение – подводка электрического тока к светильникам в системе освещения. Но глядя на его технические характеристики, можно с уверенностью использовать его и для подводки электричества до розеток
Единственное, на что необходимо обратить внимание, это на изоляцию. Прокладывать провод ПУГНП открытым способом не стоит, особенно, если его монтаж производится во влажных помещениях, на улице или в грунте
Поэтому совет – уложить его в защитную гофру или любого типа трубы.
В интернете на форумах электриков часто многие сетуют на то, что сечение провода ПУГНП не всегда точно соответствует указанному, То есть, по факту может быть намного ниже. Наверное, такое и случается, поэтому рекомендуется взять в том же магазине любой другой провод или кабель с тем же сечением, и сравнить два образца. Или попросить продавца или менеджера магазина сделать измерения жилы любым доступным способом, к примеру, с помощью штангенциркуля.
