Производители провода марки ПВ-3
Многие компании выпускают кабельную продукцию высокого класса. Среди них выделяют наиболее популярных производителей, которые гарантируют долгий срок службы приобретенного изделия.
Лучшие компании по изготовлению изделий марки ПВ-З
ТД «Альянс Кабель»
Холдинг «Альянс Кабель» входит в тройку лидеров кабельной отрасли России и стран СНГ. Всеми известная компания выпускает десятки видов кабеля для промышленных, а также бытовых нужд, изготовленных из высококачественной меди от Уральской горно-металлургической компании.
Это гарантия высокого качества продукции, подтверждаемая соответствующими сертификатами. ООО Торговый Дом «Альянс Кабель» даёт возможность приобрести кабельную продукцию для нужд авиации и приборостроения, монтажа систем связи и сигнализации, ремонта подвижного состава и прокладки силовых линий.
Обратите внимание! Продукция поставляется на объекты «Газпрома», «Транснефти», ФСК ЕЭС и прочих крупных российских компаний. Потребители выбирают продукцию данного производства из-за:
Потребители выбирают продукцию данного производства из-за:
- цены, соответствующей качеству изделий;
- оперативной доставки продукции;
- соответствия продукции международным стандартам качества;
- большого выбора номенклатуры.
«Спецкабель»
Кабельный был образован в 1997 г. Компания располагает специализированным кабельным производством, современной научно-технической и испытательной базами.
Производство провода на
К основной номенклатуре разрабатываемой предприятием продукции относятся:
- кабели огнестойкие для систем противопожарной защиты (адресные СПС, СОУЭ);
- кабели для промышленной автоматизации (RS-485, Profibus, LonWork);
- кабели огнестойкие для систем безопасности;
- кабели для локальных компьютерных сетей (нетиповые условия прокладки);
- кабели для цифровой телефонии (поток Е1);
- радиочастотные кабели (сети кабельного ТВ, радио-сотовой связи);
- трибоэлектрические изделия (для вибрационных охранных систем);
- комбинированные провода (в том числе для систем видеонаблюдения).
К сведению! Предприятие производит радиочастотные кабельные сборки (отрезки кабелей в сборе с соединителями) для радиоэлектронной аппаратуры и антенно-фидерных трактов с нормированием параметров передачи в полосе частот до 20 ГГц.
Аккредитованная испытательная лаборатория и система контроля качества гарантируют высокий уровень выполняемых работ. Предприятие имеет авторские права практически на всю серийно производимую продукцию, большая часть которой сертифицирована в системах «ГОСТ Р» и «Пожарной безопасности». Получены свидетельства о типовом одобрении Российского морского регистра судоходства, лицензии Федеральной службы по экологическому, технологическому надзору на изготовление оборудования для атомных станций.
Вам это будет интересно Описание кабеля МКЭШ
«Москабель»
Московский кабельный функционирует с 1878 г. Изначально завод имел другое название — «Товарищество для эксплуатации электричества М. М. Подобедов и К». Однако со временем владельцы завода его переименовали.
Обратите внимание! Дочернее предприятие группы ООО «Завод Москабель» занимается производством силовых кабелей ООО «Москабельмет». Компания производит широкий спектр силовых кабелей с бумажной пропитанной или пластмассовой изоляцией, в том числе бронированного типа и самонесущие изолированные провода СИП
Успешная конкуренция на рынке кабелей среднего класса напряжения до 10 кВ позволяет ООО «Завод Москабель» на протяжении десятилетий обеспечивать своей продукцией структуры РАО ЕЭС, службы метрополитена, объекты строительного комплекса на всей территории России.
Производство кабельной продукции на предприятии «Москабель»
Особенности монтажа и эксплуатации
Основное предназначение ППВ – подключение стационарной проводки на производственных или жилых объектах
Помимо практичности и универсальности, изделие привлекает внимание низкой стоимостью
Во время эксплуатации ППВ нужно учитывать несколько важных особенностей:
Жесткость изделия связана с монолитным исполнением жил. Радиус изгиба в процессе прокладки должен быть не выше десяти наружных диаметров. Десять циклов – ровно такое количество перегибов допустимо под прямым углом с возвращением в первоначальное положение. Данные величины нужно учитывать при проектировании кабельной трассы. Старайтесь исключать лишние перегибы и изломы. Поливинилхлорид – химически стойкий материал. Он прокладывается вдоль кирпичного или бетонного основания, впоследствии может прятаться под слоем штукатурки или шпаклевки. При этом нет необходимости в применении дополнительных средств защиты. В современных строительных смесях имеются различные добавки и присадки, которые при воздействии на одинарный изоляционный слой с течением времени его разрушают. Если вы не знаете состав раствора, то все же лучше воспользоваться дополнительной защитой в виде гофрированных труб и коробов. При укладке ППВ под гипсокартонные или пластиковые плиты, МДФ наличие гофры или кабель-канала обязательно. Возможна прокладка под открытым небом, но многие специалисты рекомендуют использовать навесы или другие приспособления, защищающие изделие от прямого попадания солнечных лучей. Гигроскопичность позволяет эксплуатировать ППВ во влажных и теплых комнатах (к примеру, в бане)
В данном случае важно использовать пластиковую защиту (металлическая не подходит). Трасса должна располагаться внизу или на середине высоты. Выбирайте трехжильный провод с подключением через УЗО
Выбирайте трехжильный провод с подключением через УЗО.

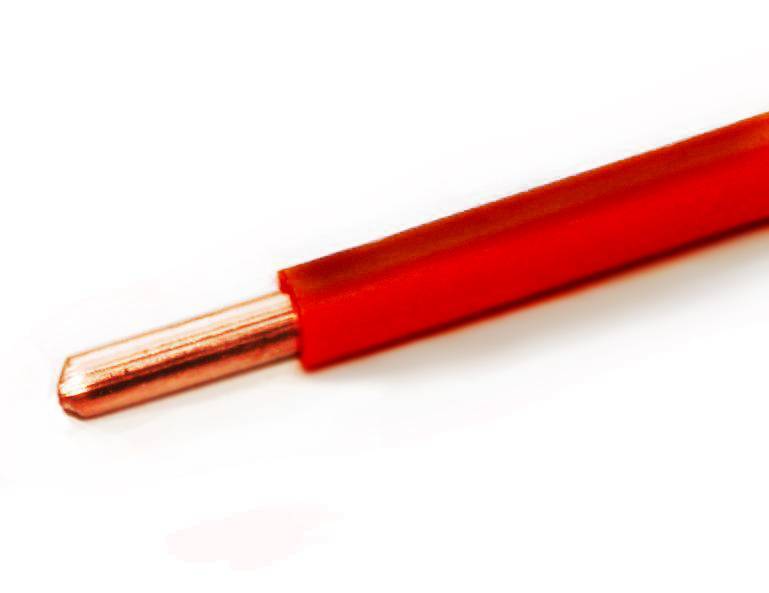

Провод ПуВ 1х0,5 с медными жилами с изоляцией поливинилхлоридного пластиката для электрических установок по ТУ 16-705.501-2010
Конструкция проводов ПуВ (ПВ1):
- Токопроводящие жилы сделаны из медной отожженной проволоки 1 или 2-го класса по ГОСТ 22483-77.
- Изоляция выполнена из поливинилхлоридного пластиката.
- Наружная оболочка произведена из ПВХ пластиката с заполнением.
Область применения проводов ПуВ (ПВ1):
Провод ПуВ 0,5 кв.мм применяют для подключения электрических установок при неподвижной прокладке, в осветительных и силовых сетях, часто используют для монтажных работ, для подключения электрооборудования, машин, механизмов и станков на номинальное переменное напряжение до 450/750 В включительно частотой до 400 Гц или постоянное напряжение до 1000 В.
Провода ПуВ по конструкции, техническим параметрам и эксплуатационным характеристикам соответствуют требованиям международных стандартов МЭК 60227-1:2007, МЭК 60227-3:1997, МЭК 60227-4:1997.
Провод ПуВ 0,5 используют для прокладки в стальных трубах, коробах, на лотках, для монтажа электрических цепей.
Провода не распространяют горение при одиночной прокладке.
Класс пожарной опасности по ГОСТ Р 53315-2009 — О1.8.2.5.4
Технические характеристики медных проводов (ПВ1) ПуВ:
- Вид климатического исполнения УХЛ, категория размещения 2 по ГОСТ 15150-69;
- Требования стойкости к внешним воздействующим факторам:
— провода стойки к воздействию повышенной температуры окружающей среды до 65°С;
— провода стойки к воздействию пониженной температуры окружающей среды до -50°С;
— провода стойкие к воздействию повышенной относительной влажности воздуха до 98% при температуре окружающей среды до +35°С;
- Монтаж проводов необходимо производить при температуре не ниже -15°С
- Радиус изгиба при монтаже:
— для проводов марки ПуВ – не менее 10D
- Длительно допустимая температура нагрева жил при эксплуатации, не более +70С
- Гарантийный срок эксплуатации: 3 года
- Строительная длина провода не менее 100 метров;
- Срок службы проводов при эксплуатации — не менее 20 лет при соблюдении требований по траспортировке, хранению, монтажу и эксплуатации кабеля.
Срок службы исчисляется с даты производства кабельно-проводниковой продукции.
Табличные данные для расчета веса провода в зависимости от сечения:
| Сечение токопроводящей жилы, мм2 | Диаметр провода, мм | Вес 1 км провода, кг |
| 0,5 | 2 | 8,5 |
| 0,75 | 2,2 | 11,1 |
| 1 | 2,3 | 13,9 |
| 1,5 | 2,8 | 20,2 |
| 2,5 | 3,4 | 32 |
| 4 | 3,9 | 47 |
| 6 | 4,4 | 66,8 |
| 10 | 5,6 | 111 |
| 16 | 7,1 | 180 |
| 25 | 8,8 | 283 |
| 35 | 10 | 381 |
| 50 | 11,7 | 517 |
| 70 | 13,5 | 728 |
| 95 | 15,8 | 1005 |
| 120 | 17,4 | 1252 |
| 150 | 19,4 | 1541 |
| 185 | 21,6 | 1932 |
| 240 | 24,7 | 2527 |
Производство проводов ПуВ (ПВ1) осуществляется на Российских кабельных заводах.
Механические и электрические параметры провода ПВ3
Теперь можно рассмотреть основные технические характеристики провода ПВ3. Их можно разделить на механические и электрические. И рассматривать их следует отдельно.
Механические характеристики провода ПВ3
К механическим характеристикам провода мы относим не только его физико-химические свойства, но и долговечность, условия эксплуатации, а также стойкость к агрессивным средам.
Итак:
Одной из основных механических характеристик любого провода является возможность его изгибания. Тем более это актуально для ПВ3, который является гибким проводом. Допустимый угол изгиба напрямую зависит от диаметра провода, поэтому везде он указывается именно исходя из этого параметра.
Стенд для испытания провода на изгиб при низких температурах
Для провода ПВ3 допустимый радиус изгиба составляет не менее десяти его наружных диаметров. Проверяется этот параметр во время приемки в эксплуатацию и периодически во время эксплуатации.
Следующим важным параметром является диапазон рабочих температур провода. Для ПВ3 он составляет — 50⁰С — +70⁰С
При этом важно отметить, что монтаж провода можно осуществлять только в пределах температур -15⁰С — +35⁰С. Так же достаточно актуальным параметром является не горючесть кабеля
При этом отдельные виды продукции могут иметь не только класс не поддерживающих горения, но и относится к самозатухающим проводам
Так же достаточно актуальным параметром является не горючесть кабеля. При этом отдельные виды продукции могут иметь не только класс не поддерживающих горения, но и относится к самозатухающим проводам
Понятное дело, что цена на такой провод выше.
Срок эксплуатации такого провода составляет 15 лет. При этом если провод не контактирует с агрессивными средами и не имеет контакта с наружной средой, то срок его эксплуатации может быть увеличен.
Электрические характеристики провода ПВ3
Но так как наш провод является в первую очередь проводником электрического тока, то конечно электрические параметры для него очень важны
И при выборе провода их никак нельзя обделять своим вниманием
Итак:
Одним из основных электрических параметров любого провода является его сопротивление. Как известно этот параметр зависит от сечения провода и от его температуры. Поэтому все измерения, которые вы вполне способны выполнить своими руками нужно привести к температуре в 20⁰С.
Приводить измеренные результаты к данной температуре необходимо потому, что именно для этой температуры ГОСТ устанавливает свои требования по сопротивлению провода. Данные значения приведены для провода длиной в 1 км и представлены на фото ниже.
Максимально допустимые сопротивления провода ПВ3
Еще одной важной электрической характеристикой является сопротивление изоляции провода. Она должна длительно выдерживать рабочее напряжение. Для этого изоляцию подвергают высоковольтным испытаниям
Для этого изоляцию подвергают высоковольтным испытаниям.

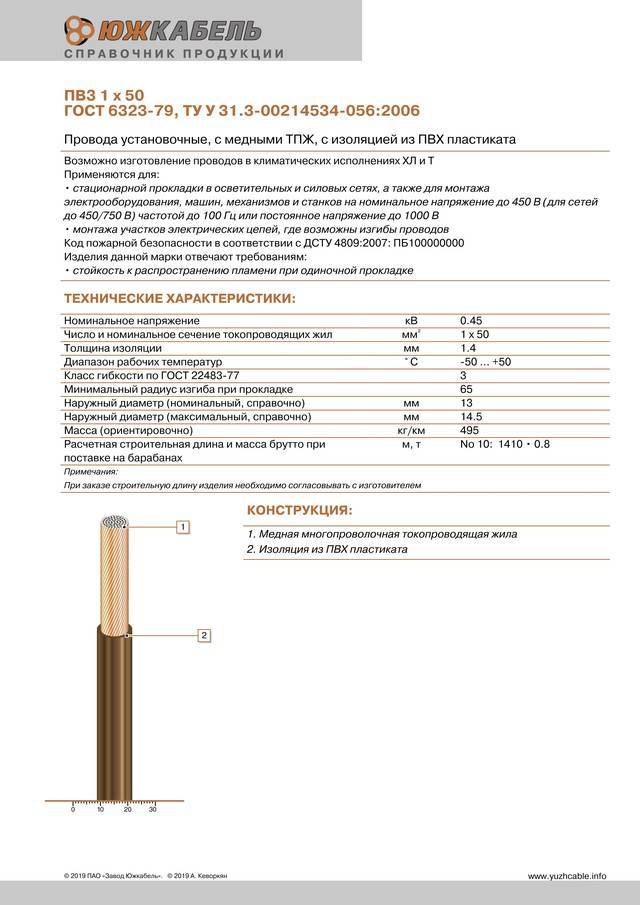

Основные характеристики провода ПВ3
Испытания проходят согласно ГОСТ 23286. Провод помещают в ванну с водой и оставляют там на сутки. После этого на его жилы подают испытательное напряжение в 2500В. Оно подается в течении трех часов после чего провод считается выдержавшим испытание.
Похожие документы
Провода применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 В (для сетей до 450/750 В) частотой до 400 Гц или постоянное напряжение до 1000 В. Провода марок АПВ и ПВ1 предназначены для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей.
Провода предназначены для заземления в системах защиты от короткого замыкания и для специального применения при ремонтных работах в системах с большими токами.
Провода силовые гибкие с этиленпропиленовой изоляцией марки ПВЭп-М предназначены для работы в электрических сетях и для выводных концов электрических машин и аппаратов на номинальное напряжение до 660 В частотой до 400 Гц или 1000 В постоянного тока.
Провод предназначен для внутренних и наружных соединений подвижного состава рельсового транспорта и троллейбусов в качестве комплектующих изделий (для достройки спроектированных единиц подвижного состава и ремонта), на напряжение 660 В переменного тока частотой до 400 Гц или 1000 В постоянного тока, для монтажа при ограниченных перемещениях и для фиксированного монтажа при воздействии смазочных масел и дизельного топлива.
Провода марки ПРМТ предназначены для фиксированного монтажа и монтажа с ограниченной подвижностью в тепловозах и тяговых агрегатах при внутренних и наружных соединениях электрооборудования, а также для межсекционных соединений на номинальное напряжение 220, 660 и 3000 В переменного тока частоты до 400 Гц или 500,1000 и 4500 В постоянного тока соответственно. Допускается применение провода на напряжение 220 В переменного тока при напряжении до 250 В.
Технические характеристики
Вид климатического исполнения ОМ и ХЛ, категория размещения 2 по ГОСТ 15150-69.
Провода стойки к воздействию температуры окружающей среды: от -50оС до +70оС.
Провода стойки к воздействию относительной влажности воздуха 100% при температуре +35оС.
Провода стойки к воздействию плесневых грибов, механических ударов, линейного ускорения, изгибов, вибрационных нагрузок, акустических шумов.
Провода не распространяют горение.
Монтаж проводов должен производится при температуре не ниже -15оС.
Радиус изгиба при монтаже, не менее 5 диаметров провода.
Строительная длина проводов, не менее 100 м.
Срок службы проводов, не менее 15 лет.
| ПВ3 | ПВ4 | |||
| диаметр | масса | диаметр | масса | |
| 0.5 | 2.6 | 2.6 | ||
| 0.75 | 2.5 | 2.8 | ||
| 1.0 | 2.6 | 3.0 | ||
| 1.5 | 3.2 | 3.5 | ||
| 2.5 | 4.2 | 4.2 | ||
| 4.0 | 4.8 | 4.8 | ||
| 6.0 | 6.3 | 6.3 | ||
| 10.0 | 7.6 | 118 | 7.6 | 116 |
| 16.0 | 8.8 | 181 | ||
| 25.0 | 11.0 | 271 | ||
| 35.0 | 12.5 | 381 | ||
| 50.0 | 14.5 | 519 | ||
| 70.0 | 17.0 | 722 | ||
| 95.0 | 19.0 | 970 | ||
| 120.0 | 22.0 | 1257 | ||
| 150.0 | 24.0 | 1534 | ||
| 185.0 | 26.5 | 1893 | ||
| 240.0 | 30.0 | 2507 | ||
| 300.0 | 33.5 | 3035 | ||
| 400.0 | 37.5 | 4085 |
Другая продукция из рубрики «Провода установочные»
Область применения провода
В маркировке кабеля прописана достаточно широкая область применения. Провод можно использовать для прокладки проводки, подключения электроприборов, силовых сетей и автоматики.
Однако для силовых кабелей использовать ПГ3 не целесообразно. Куда лучше подходят двужильные и многожильные провода (в зависимости от количества фаз переменного тока, т. е. двужильный провод удобно использовать для прокладки силовых линий двухфазного тока). Для проводки в доме или квартире куда лучше подойдут провода с более продуманной изоляцией, защищающей кабель от механических повреждений. К тому же есть модели материалов, которые прекрасно служат в стяжке.

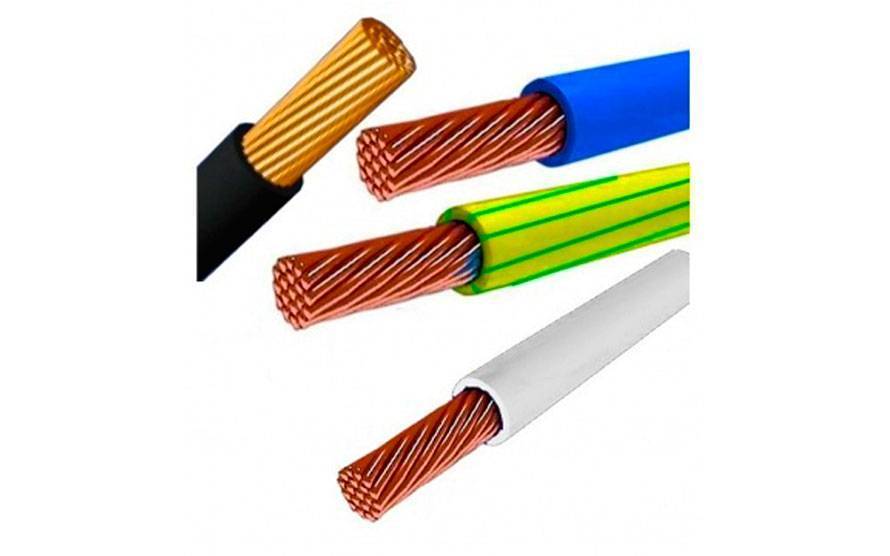

Медные жилы
Большим минусом для использования кабеля в домашней проводке является опасность перегорания при слишком больших нагрузках. Он не вызовет пожара, но с легкостью испортит плоды трудов электромонтажников по оборудованию жилища.
Но это не повод ставить на проводе крест. В конце концов, зачем-то его до сих пор выпускают. ПВ3 нашел самое широкое применение в автоматике. Так, его часто используют в системах пожаротушения. Провод незаменим в системах автоматики котельных, вентиляции, электроснабжении автомобиля.
Использование ПВ3 в щитке автоматики вентиляционной установки
Обратите внимание! ПВ3 часто используют в отечественных марках машин и при ремонте запорного элемента дверей, электроснабжении ламп салона и приборной панели. В этом плане провод выгодно отличается от заграничных аналогов, которые в разы дороже. Именно в системах автоматики и электроснабжения автомобилей используется главное свойство провода — гибкость
При огромном количестве проводов и технологически важных деталей конструкции провод легко проходит любые изгибы, соединяя между собой различные модели
Именно в системах автоматики и электроснабжения автомобилей используется главное свойство провода — гибкость. При огромном количестве проводов и технологически важных деталей конструкции провод легко проходит любые изгибы, соединяя между собой различные модели.
При слишком высокой нагрузке на системы автоматики провод перегорает, что вызывает срабатывание сигнализации. Как раз то, что нужно для систем пожарной сигнализации и любой другой автоматики.
Таблица технических характеристик кабелей ПВ
В ходе домашнего ремонта провод идеально подойдет для обустройства заземления. Заземлить щиток частного дома или какую-либо часть квартиры можно без особых проблем любым кабелем, но ПВ3 отличается дешевизной. При этом модель отлично справится со своей задачей по отведению блуждающих токов.
Расшифровка названия и номенклатура проводов ПВ1
Но прежде чем говорить о характеристиках провода, давайте разберемся с расшифровкой его названия, а также типами проводов ПВ1 выпускаемых в нашей стране. В дальнейшем это нам поможет технически грамотно выполнить покупку.
Расшифровка названия проводов ПВ1
Прежде всего расшифровка названия. И с этим у вас не должно быть сложностей. Вопросы может вызвать только цифра 1 в названии. Но давайте обо всем по порядку.
Расшифровка проводов ПВ 1
Итак:
- Первая буква – П. Она означает что это провод. Кроме проводов еще могут быть Ш – шнуры или К – кабели.
- Вторая буква – В. Она обозначает тип изоляции провода. В нашем случае это поливинилхлоридная изоляция. Она отличается устойчивыми физико-химическими свойствами поэтому часто применяется в качестве диэлектрика.
- Цифра «1» обозначает класс гибкости. Чем ниже эта цифра, тем большему радиуса изгиба может подвергаться провод.
Эта аббревиатура дает нам ответ и на вопрос установочным или монтажным является этот провод? Установочным называется провод, который предназначен для длительной эксплуатации в одном положении. То есть установили и забыли. А монтажный в процессе эксплуатации можно перезаводить многократно.
То есть исходя из класса гибкости ПВ1 в отличии от ПВ 3 (см. Провод ПВ 3 – характеристики и особенности) является установочным проводом. И перемещать его многократно не рекомендуется.

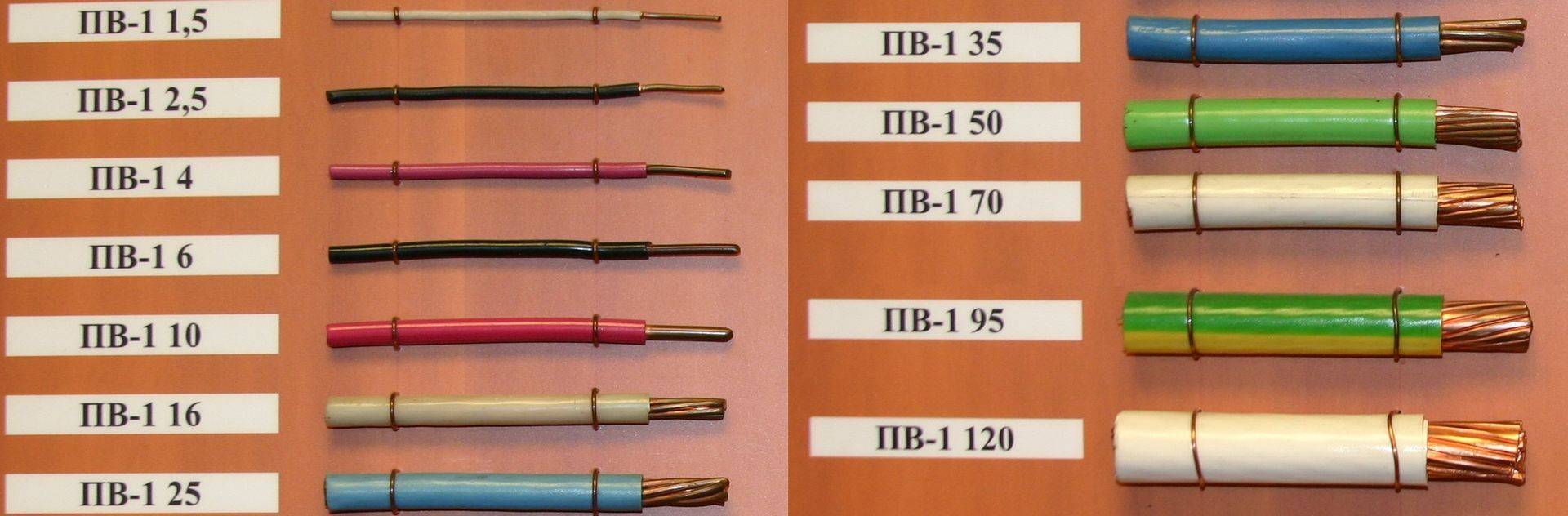

Номенклатура проводов ПВ1
Теперь можно обсудить и типы проводов ПВ1 выпускаемые нашей промышленностью и их особенности. В этом нам поможет ГОСТ 6323 – 79, которому должны соответствовать все провода данной марки.
Зависимость сечения провода и его массы
Прежде всего следует четко определиться, что все провода ПВ1 являются одножильными, как вы можете видеть на видео.
Это не всегда удобно для бытового применения, что является одним из основных ограничивающих факторов:
Сечение проводов может быть от 0,5 мм2 до 120 мм2. При этом в зависимости от сечения жилы изменяются ее структура и технические характеристики.
Провода ПВ 1 сечением до 10 мм2
- Так согласно ГОСТ 22483 провода сечением от 0,5 мм2 до 10 мм2 могут выполняться единой жилой. Данные провода относятся к первому классу по гибкости.
- А вот провода сечением от 16 мм2 до 35 мм2 уже должны состоять не менее чем из семи жил. За счет этого их гибкость увеличивается. Поэтому такие провода хоть и называются ПВ1, но инструкция относит их ко второму классу гибкости.
Провод ПВ1 16
Провода сечением от 50 мм2 до 95 мм2 должны быть изготовлены уже не менее чем из 19 проволок. А вот ПВ1×120 уже изготавливается не менее чем из 37 проволок. При этом согласно ГОСТа данные провода относятся уже ко второму классу гибкости.
Диаметр отдельных проволок для проводов различного сечения
Следующим важным фактором является толщина изоляции провода. Она так же зависит от сечения. Ведь вполне логично, что чем больше сечение провода, тем больше должна быть и его изоляция.
Толщина изоляции провода в зависимости от сечения
Последним критерием различия является цвет жил. Согласно ГОСТ проводов ПВ 1 цветовая расцветка может быть выбрана исходя из требований заказчика.
Окраска проводов ПВ 1
В то же время для проводов заземления существует отдельное требование. Как известно данная жила должна иметь желто-зеленую окраску (см. Цвет провода заземления). Так вот, для нее на участке провода в 15 мм должно быть не менее 70% одного цвета и 30% другого.
Ошибки при использовании кабеля ПВ-3
- Размер жил меньше размера всего сечения кабеля. Этот фактор приведет к перегоранию проводки при подключении нагрузки, которую провод должен выдерживать. Переключатель автоматный не сработает при поступлении перегружаемого сигнала.
- Между собой жилы примкнулись. В случае использования двухклавишного выключателя, при включении одной кнопки будет замыкать контакты и второй. Вероятное перегорание электрических приборов.
- Перебитая жила. Образуется незамкнутая цепь и невозможно поступление тока.
- Толщина изоляции меньше нормируемой. Такая изоляция можно легко повредится:
- при монтажных электрооборудования;
- при наступлении на кабель;
- при ударе либо падения какого-либо предмета.

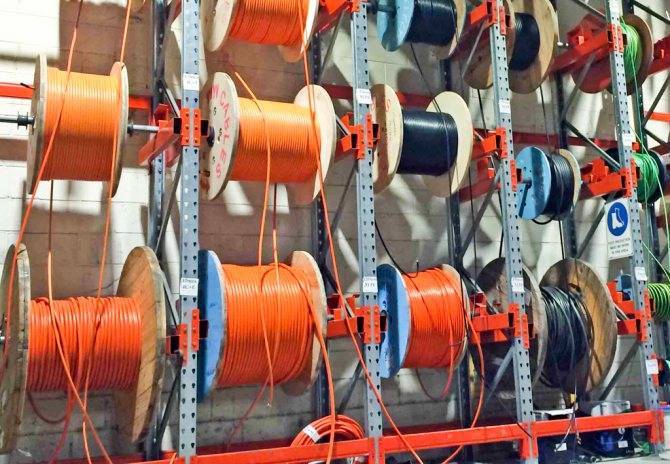

Условия хранения и транспортировки провода
Во время хранения, кабельный барабан должен стоять, а не лежать. Разрешается хранение таких проводов на открытом воздухе, под навесом, чтобы на него не попадали осадки.
При хранении концы провода нужно защищать от внешних воздействий (ультрафиолетовые лучи, вода, химикаты).
Важно! Провода с волокнистой, эмалевой защитой и оболочкой из других влагопоглощающих составов нужно хранить только в складских помещениях. Перевозка кабелей в катушке. Перевозка кабелей в катушке
Перевозка кабелей в катушке
При вскрытии упаковки с кабелем, нужно подложить под барабан фанеру или доску.
Важно! Если упаковка повреждена, то такое изделие эксплуатировать не рекомендуется. Температура в помещении должна быть не ниже 15 градусов. Влажность не допускается, потому что из-за нее развиваются грибки и плесень
Необходимо также проверить, нет ли на складе грызунов
Влажность не допускается, потому что из-за нее развиваются грибки и плесень. Необходимо также проверить, нет ли на складе грызунов
Температура в помещении должна быть не ниже 15 градусов. Влажность не допускается, потому что из-за нее развиваются грибки и плесень. Необходимо также проверить, нет ли на складе грызунов.
Время от времени рекомендуется проверять изделие на наличие механических повреждений. Так как, если они имеются, это может существенно сократить срок службы продукции и привести к неприятным последствиям.
Вам это будет интересно Плинтус с обогревом
Важно! Перевозка выполняется только в специальной грузовой машине, куда барабан помещается при помощи погрузчика. Далее, катушки нужно закрепить тросами, чтобы они не повредились. Правильное хранение
Правильное хранение
Запрещается пытаться самостоятельно перетаскивать или перекатывать катушки по земле, это может повредить внешний резиновый слой.
Расшифровка и конструкция провода ПуГВ
Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.
Расшифровка маркировки провода ПуГВ
Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.
Расшифровка маркировки проводов
Итак:
Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.
Классы гибкости проводов
- Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
- Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
- Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.
Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.
Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.
Различные сечения проводов ПуГВ
После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.
Конструкция провода ПуГВ
Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.
Итак:
- Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
- Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
- Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
- Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
- И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.
Сечение отдельных проволок жилы проводов ПуГВ
- Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
- И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.
Номинальные размеры толщины изоляции проводов ПуГВ
Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.
Расшифровка кабельной маркировки. Провод ПВ. Виды. Особенности. Характеристики. Применение
Чтобы разобраться в кабельной продукции, необходимо понимать маркировку каждого электрического провода. Именно она показывает, для чего необходимо выбранное вами изделие, какими техническими характеристиками оно обладает и возможные вариации в плане различных модификаций. К примеру, провод ПВ 1. Вот его расшифровка:
- Буква «П» обозначает, что это провод.
- Буква «В» обозначает, что изоляция кабеля изготовлены из поливинилхлорида.
- Цифра «1» — это обозначение класса гибкости материала. В данном случае это жесткая модификация. К примеру, провод монтажный ПВ 3 и ПВ 4 обладают большей гибкостью.
Необходимо отметить, что этот провод подходит сразу под два государственных стандарта:
- ГОСТ 6323-79, где он и обозначается, как провод монтажный ПВ.
- ГОСТ 53768-2010, где он обозначается, как ПуВ, то есть, провод установочный.
Параметры ПВ 1
Начнем с конструктивных особенностей. Это одножильный кабель, изготовленный из меди, в котором сама жила может быть или однопроволочной, или многопроволочной. Кстати, в производстве используется луженая медь. Как было сказано выше, изоляция провода – это ПВХ (поливинилхлорид). Что касается расцветки изоляции, то здесь определенного окраса нет, поэтому производители предлагают свои изделия из белого ПВХ, черного, синего, коричневого, красного и желто-зеленого. То есть, ГОСТами это разрешено.
Теперь технические характеристики кабеля:
- Он может быть установлен в сеть с переменным током или постоянным. При этом напряжение, выдерживаемое проводом, в первом случае составляет 450-750 вольт, во втором 1000 вольт.
- В сети переменного тока может быть частота колебаний до 400 Гц.
- В настоящее время производители выпускают провод сечением от 0,5 мм² до 120 мм². То есть, провода с маркировкой ПВ3 4×240 не существует.
- Эксплуатироваться изделие может при температурном режиме от минус 50С до плюс 75С.
- Выдерживает трансформаторное давление 29,4х104 Па и атмосферное 5,3х104 Па.
Внимание! Монтаж кабеля ПВ 1 можно проводить при температуре не ниже минус 15С. При этом необходимо учитывать, что в местах прокладки не было конденсата, который образовался на конструкциях
- Электрическое сопротивление не меньше 1,0 МОм/км.
- Длина в бухтах 100 м, по заказу можно получить и меньшее значение, но не меньше 20 м.
- Изгибать провод можно радиусом в 10 сечений.
- Гарантийный срок эксплуатации – 2 года, фактический до 15 лет.
Понятно, что вес изделия будет зависеть от его сечения, поэтому показатели по этому вопросу можете найти в таблице ниже.
И еще один момент, который касается вопроса, как правильно проводится расшифровка маркировки. К примеру, провод монтажный ПВ 3 10. Число «10» обозначает, что это кабель с сечением 1 мм². Но в данном случае нас интересует другой момент. Все, что ниже данного сечения, являются однопроволочными изделиями, выше – многопроволочными. То есть, ПВ 1 6 – однопроволочный, ПВ 1 16 – многопроволочный.
Где применяется
По сути, каких-то строгих ограничений в использовании кабеля данного типа нет. Его можно устанавливать и на освещение, и на подключение электрических установок. Он также используется в станках, где производится подключение различных электрических узлов и механизмов. Почему такой широкий спектр применения? Все дело в том, что:
- провод монтажный ПВ 3 обладает достаточно высокой прочностью, поэтому прекрасно переносит механические нагрузки;
- на нем не образуются колонии микроорганизмов, которые негативно влияют на качество изделия;
- ПВХ изоляция является самозатухающей;
- провод монтажный ПВ 3 или 1 обладает минимальным линейным расширением.
Прокладывать кабель этой марки можно в лотках, трубах (металлических или пластиковых), в специальный каналах, расположенных в конструктивных элементах зданий, внутри установок и станков. Желто-зеленый кабель применяется в контурах заземления.
Модификации
- К примеру, кабель КСПВ 4×0,5 или 2×0,5, который чаще всего применяется для запитки систем видеонаблюдения и сигнализации.Кабель КСПВ 4×0,5 – это четырехжильный провод с сечением 0,5 мм², у которого двойная изоляция: ближняя к жиле – это полиэтилен, верхняя – это поливинилхлорид. Обычно этот провод имеет белый цвет. Кстати, кабель КСПВ 2×0,5 может иметь сечение не только 0,5, но и 0,4; 0,64 и 0,8 мм².
- Провод АПВ – это алюминиевый установочный кабель, у которого те же технические характеристики, что и у медного. Единственное отличие – провод АПВ может быть использован только в сетях переменного тока напряжением не больше 400 вольт с частотою колебаний 50 Гц.
- АПВБбШв – силовой кабель алюминиевый. Предназначен для передачи электроэнергии в установках стационарного типа напряжением 1000 вольт с частотою 50 Гц. ПВБбШв – это медный образец.
Сфера применения и срок службы
Строгих ограничений в применении нет. Его активно используют при коммутации электрических установок стационарного типа и систем освещения. Также электротехническая конструкция эксплуатируется на станках, в которых требуется надежно соединить несколько механизмов или рабочих узлов.
Большой спектр применения обусловлен следующими достоинствами ПВ-1:
- ПВ-1 и ПВ-3 обладают минимальным линейным расширением.
- Монтажному проводу свойственна высокая прочность, благодаря чему он переносит многочисленные и ощутимые механические воздействия.
- Изоляция изготовлена из поливинилхлорида, особенностью которого является самозатухание.
- На поверхности и под оболочкой исключена вероятность развития патогенной микрофлоры, которая будет отрицательно сказываться на работоспособности, качестве передачи данных и сроке службы.
Провода можно размещать внутри пластиковых и металлических труб, кабельных лотков и внутри оборудования. Желто-зеленые модификации применяются для реализации системы заземления.
