Сферы применения и расшифровка маркировки провода ШВВП

Расшифровка

Он обладает гибкой, полихлорвиниловой оболочкой и цветовой маркировкой. Провод, который применяется в общей проводке скрытого типа внутри промышленного, офисного и бытового сооружения. Он отличается способностью к изгибу, имеет малый на изгиб радиус, что помогает в его применении в местах сложной коммутации.

ПУГВ – проводник расшифровывающийся следующим образом:

• П считается общераспространенным названием проводников кабеля;

• У – установочное изделие для электромонтажа лини проводника;

• Г – гибкость провода (по ГОСТу от 2012 года ПУГВ имеет 5 класс гибкости);

• В – поливинилхлоридная кабельная изоляция.

Нередко кабель идет с дополнительными символами. Если в конце стоит приставка “нг”, значит кабель не распространяет горение в общей прокладке, если “HF”, значит, при горении он не выделяет едкие химические вещества. Приставка “HFLTx” обозначает выделение малого количества газа, коррозийно-активного вещества и пыли при горении.

После букв, как правило, идут цифры. Они обозначают сечение проводниковой токоведущей части. Иногда это цифровое сочетание, где первое число – количество жил, второе число – проводниковое сечение.

Технические характеристики

ПУГВ провод по конструкции считается многопроволочным одножильным токопроводником, имеющим защитную полимерную изоляцию. Благодаря использованию ГОСТа при создании кабеля, обеспечивается его эксплуатационная надежность. Провод работает при номинальном рабочем напряжении в 450 или 750 Вольт переменного тока, рабочей частоте в 400 Герц или при постоянном токе с пиковым напряжением в 1000 Вольт, что помогает применить проводник в электрических бытовых сетях или промышленных высоковольтных сетях.

Рабочий диапазон составляет от -50 до 70 градусов. Проводник работает беспрерывно при влажности в 98%, разогревается и нормально функционирует при 70 градусов температуры. Несмотря на свою прочную полимерную защитную оболочку, он устанавливается при температуре не ниже -15 градусов.

Тем не менее, оболочка кабеля выдерживает кратковременный прогрев до 160 градусной температуры. Она не способствует поддержке горения, отличается устойчивостью к пламени, что делает проводник пожаробезопасным по ГОСТу от 2009 года.

Провод имеет устойчивость к механическому, вибрационному, акустическому воздействию. Имеет повышенную гибкость при минимальном изгибе в 5 диаметров. Чтобы облегчить формирования сложных схем электрической проводки, провод выпускается в разной оболочке по цветам. Это помогает делать маркировку фазы тока, использовать его в управляющих, коммуникационных промышленных блоках. Изоляция по нормативной документации бывает белой, серой, желтой, оранжевой и другой, в зависимости от производителя. Гарантированно проводник служит не меньше 15 лет.

Сфера применения

ПУГВ считается многофункциональным проводником по применению. Он выпускается с сечением в 0,5-400 квадратных миллиметров. Это дает возможность использования провода в коммуникационных схемах в качестве силовой электрической магистрали. При необходимости организации кабеля вне помещения, его укладку специалисты рекомендуют осуществлять в пластмассовые со стальными трубами. Следует также укладывать изделия в коробы, лотки, другие специализированные колодцы. В противном случае, полихлорвинил в защитной оболочке стареет под воздействием ультрафиолетовых лучей.

Оптимально применять провод можно, делая коммуникационные, силовые электрические сети под слоем штукатурки. Он годится для прокладки в строительном колодце, канале, монолитном бетоне, кладке кирпича. С помощью него можно организовать подвесные электрические сети внутри помещения. При наружной кладке рекомендуется его помещать в гофру с каналом. Это нужно, чтобы исключить возможность изоляционного растрескивания и предотвратить механические повреждения. Стоит также помнить о том, что прокладывая провода, температура окружающей среды должна находиться на установленной производителем отметке. В противном случае, кабель становится негодным.

Отличие провода ПВС от шнура ШВВП

Для того чтобы точно определиться в отличиях этих видов проводников, необходимо знать особенности и характеристики каждого. Так как особенности одного вида известны (ШВВП), нужно разобраться с параметрами другого (ПВС).

Обозначения кабеля (проводов) ПВС:

• П – обозначает провод;
• В – изоляция на основе ПВХ пластиката;
• С – обозначение соединительный.

Пример условной маркировки кабеля ПВС – 3 х 2,5. Провод, состоящий из трех медных жил, сечение отдельной жилы 2,5 мм2.

К буквенному обозначению в зависимости от типа провода добавляют обозначения в виде: (НГ) – негорючий материал изоляции, (НГ – LS) – негорючий, с пониженным выделением дыма.

Жилы данного провода, являются медными, многопроволочными. Все проволоки одной жилы скручены. Изоляция самих жил и внешняя оболочка, выполнены из одного и того же материала, в который при изготовлении добавляют специальные присадки. Цветовая гамма проводников соответствует требованиям ГОСТ.

Данный провод, служит для подключения стационарных или подвижных агрегатов и оборудования. Допустимое значение напряжения 380 Вольт. Благодаря характеристикам и особенностям, данный провод часто используется в качестве соединительного элемента в бытовых удлинителях.

Говоря об отличиях данных проводников, стоит отметить, что в большей степени у них одинаковые показатели. А это и максимальная квадратура сечения жил, рабочее напряжение, количество жил и рабочая температура.

Основными отличиями этих проводников, является то, что провод (ПВС) недопустимо применять при монтаже скрытой электропроводки, и они различаются по структуре (ПВС – круглый, ШВВП – плоский).

Виды провода ШВВП

Есть несколько основных критериев, используемых для классификации ШВВП:

• площадь сечения токоведущей жилы;
• их количество;
• цвет изделия.

Перечислим основные вариации данного шнура в зависимости от технико-эксплуатационных параметров:

1. В соответствующем пункте ГОСТ строго прописаны допустимые значения площади сечения проводника ШВВП – 0,5 или 0,75 кв. мм. Если вы обнаружили в магазине кабель иного сечения, то знайте, он не предусмотрен отечественными стандартами, но все равно может быть использован (сертификаты на такую продукцию не выдаются). По количеству токоведущих жил выпускаются двух- и трехжильные кабели. Повторимся, что 0,75 кв. мм – это площадь сечения одной из них.
2. В состав жилы входят несколько скрученных между собой проволочек, что обеспечивает повышенную гибкость изделия. В соответствии с ГОСТ их количество должно составлять не менее семи штук. Диаметр проволоки в ШВВП-шнуре с сечением жил 0,5 кв. мм составляет 0,33 мм, 0,75 кв. мм – 0,38 мм.
3. Независимо от конкретных величин толщина изоляции на каждой жиле должна составлять не менее 0,5 мм, наружной оболочки – от 0,6 мм и выше.
4. Выше писалось о цветовом различии ШВВП-шнура. В большинстве случаев наружная оболочка кабеля имеет белый цвет, но некоторые производители выпускают продукцию в черном исполнении. Раскраска внешнего защитного слоя не влияет на ценовую политику и не говорит о лучших или худших технико-эксплуатационных параметрах.

Характеристики

Перечислим основные особенности данного изделия:

• состоит из двух или трех параллельно уложенных жил, каждая спрятана в прочную ПВХ-оболочку;
• все жилы являются многопроволочными (нет монолитных шнуров);
• класс гибкости – 5;
• оболочка производится из поливинилхлорида;
• напряжение – 220/380 В;
• площадь сечения кабеля – 0,35-2,5 кв. мм;
• диапазон рабочих температур – от -40 до +40 гр. Цельсия;
• номинальное значение тока – рассчитывается в соответствии с сечением и количеством жил.

Механические

К основным механическим параметрам относятся:

• гибкость;
• допустимое количество изгибов и разгибаний;
• прочность на растяжение;
• температурная устойчивость.

Минимальный Rизг (радиус изгиба) у шввп равен пяти диаметрам кабеля. Геометрическая особенность шнура – плоский, поэтому диаметр берут наименьший. Шнур позволяет совершать за время его эксплуатации не менее 30 тыс. циклов «сгибание-разгибание». Чем больше подобных циклов испытало изделие, тем меньше срок его службы. Провода, которые постоянно подвергаются подобным механическим нагрузкам, служат не более 2 лет, при статичном использовании 10 лет.

На испытаниях по растяжению данное изделие обязано выдерживать нагрузки до 9,8 Н, что составляет 1 кгс. Такая нагрузка не должна вызывать внешних повреждений шнура.

Температурная устойчивость проводника должна позволять выдерживать воздействие высоких и низких температур. При прохождении испытаний сертифицированный ШВВП выдерживает влияние Т = +80ºС в течение 90 часов. При этом после того, как шнур остывает, на нём нет следов повреждений. Испытания при низких температурах выполняются механическим давлением (прокатывают через ролики) и ударами.

Предельные нормы нормальной эксплуатации – от – 25ºС до +40ºС.

Электрофизические

Электрические характеристики для провода являются опорным критерием при выборе изделия.

К данным параметрам относятся следующие позиции:

• сопротивление проводника;
• сопротивление изоляции;
• допустимая токовая нагрузка.

Сопротивление для рассматриваемых проводников с двумя опорными сечениями жил (0,5 и 0,75 мм²) равно 39 Ом/км и 26 Ом/км. Это верно при условиях, что диаметр проволоки в пучке – не более 0,16 мм, а сопротивление постоянному току измерялось при температуре 20ºС.

ГОСТ-7399-97 регламентирует величину сопротивления изоляции более 0,012 Мом/км для медного сечения 0,5 мм², нагретого до 70ºС, и 0,01Мом/км – для 0,75 мм².

Допустимой считается такая нагрузка, при которой ток, длительно протекающий через проводник под нагрузкой, не нагревает жилы более допустимой (рабочей) температуры. Для обоих сечений допустимый ток – 2,5 и 6 А, соответственно.

Особенности применения

При частых сгибах нарушается изоляция провода

От соблюдения особенностей использования шнура зависит качество и продолжительность работы. Высокая гибкость проводника делает его удельным в подключении удлинителей и электроприборов. Но к удлинителям, работающим с этим шнуром, не следует подключать устройства с суммарной нагрузкой свыше 2 кВт. Иначе проводник будет нагреваться выше безопасных значений, из-за чего возрастает риск появления короткого замыкания или возгорания.

Со временем частые изгибы, особенно в местах соединения, могут привести к нарушению изоляции. Нарушение внешней оболочки является сигналом для замены участка провода на исправный.

При подключении шнура к штепселю нужно также правильно выполнять монтаж. Устанавливать его нужно таким образом, чтобы усилие прикладывалось на внешнюю изоляцию, а не на токопроводящие проволоки.

Технические характеристики шнура ШВВП

Шнур ШВВП весьма популярен на сегодняшний день и очень часто применяется в домашних условиях. Это связано с относительно невысокой ценой проводника и в то же время хорошим качеством изготовления

Далее мы подробно рассмотрим технические характеристики ШВВП, расшифровку маркировки и что не менее важное – область применения в быту

Как расшифровать маркировку?

Итак, первым делом поговорим о том, что же все-таки означает аббревиатура ШВВП: провод или кабель? Очень многие при поиске информации о данном проводнике связывают его с этими приставками.

На самом деле, аббревиатура расшифровывается, как:

• Ш – шнур;
• В – оболочка жил из поливинилхлорида;
• В – внешняя оболочка из поливинилхлорида;
• П – плоский.

Как Вы видите, данный вид проводника нельзя назвать ни кабелем, ни проводом. Чтобы в дальнейшем Вы могли сразу же по аббревиатуре определить, что перед Вами за тип проводника, рекомендуем ознакомиться с расшифровкой маркировки проводов и кабелей!

Конструктивные особенности

После того, как Вы узнали, расшифровку маркировки шнура ШВВП, советуем ознакомиться с его основными конструкционными особенностями.

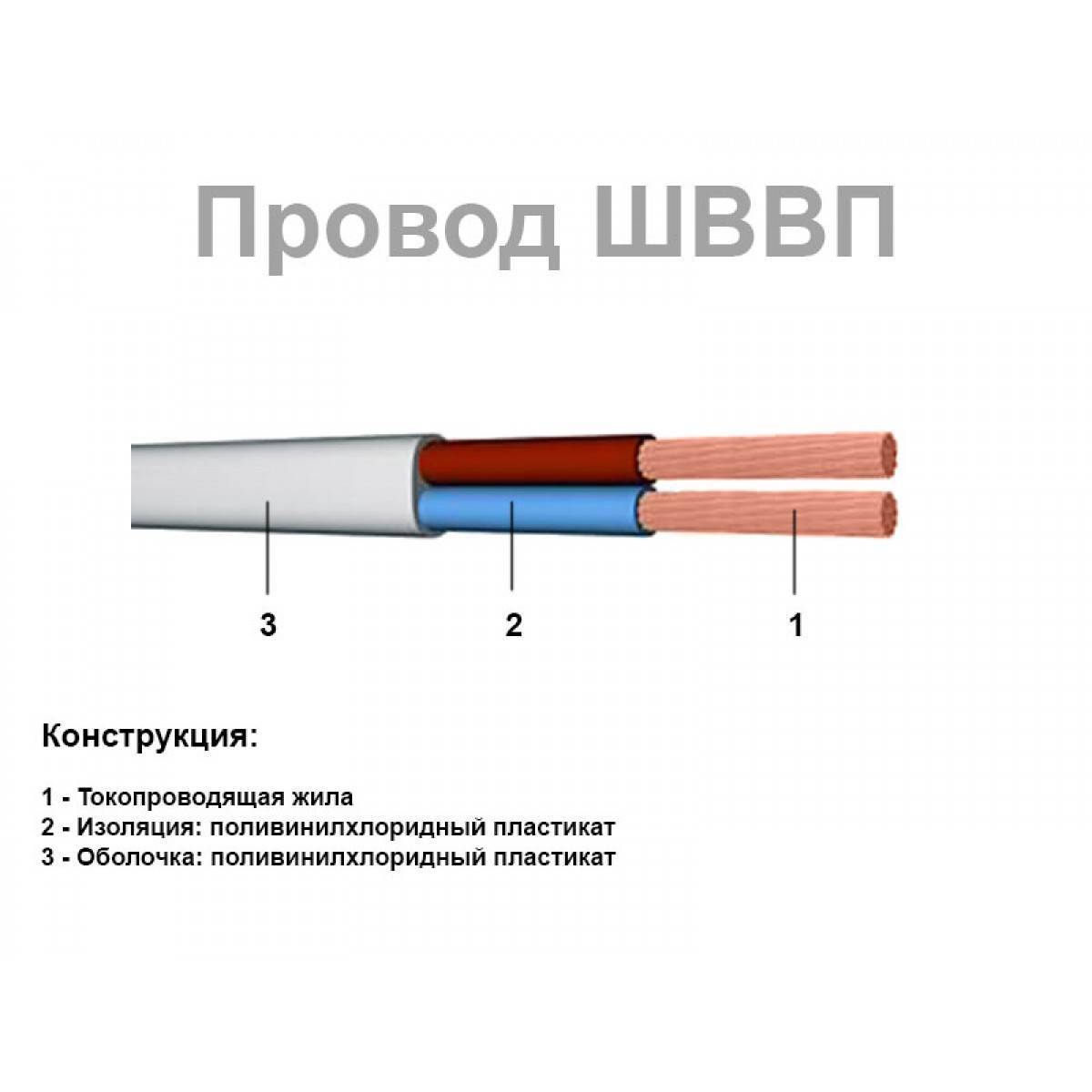

Итак, данный электрический шнур имеет следующую конструкцию:

1. Токоведущие жилы медные, круглого сечения, многопроволочные (хорошо видно на фото).
2. Количество жил 2 либо 3.
3. Расположение жил – параллельно друг другу.
4. Цветовая маркировка соответствует стандартам ГОСТ: ноль синий, фаза коричневая. Если шнур трехжильный (к примеру, ШВВП 3*1,5), изоляция третьей жилы окрашена в желто-зеленый цвет и используется в качестве заземления.

Основные параметры

Основные эксплуатационные показатели, а другими словами – технические характеристики ШВВП представлены следующими значениями:

• номинальное напряжение — 220/380 Вольт;
• номинальная частота колебаний переменного тока — 50 Гц;
• пиковое напряжение (до 15 минут) – 2000 Вольт;
• сечение жил от 0,35 до 2,5 мм2;
• срок службы от 6 до 15 лет;
• гарантийный срок эксплуатации 2 года;
• удельное электрическое сопротивление на 1 км шнура – не более 270 Ом;
• температура эксплуатации (рабочая) – от -40 до +40оС;
• монтаж допускается при температуре окружающей среды от -10 до +30оС;
• минимально допустимый радиус изгиба жил – 30 мм2;
• допустимая токовая нагрузка (длительно допустимый ток) – зависит от сечения жил (к примеру, у размера 2*0,75 мм2 составляет 6 Ампер).
• масса от 0,026 до 0,049 кг на 1 метр длины.

Как Вы видите, характеристики ШВВП позволяют использовать данный шнур при электромонтажных работах, как на улице, так и внутри помещения. О том, где применяется этот тип проводника по отношению к дому, мы и поговорим далее.

Область применения

В связи с тем, что сечение жил шнура ШВВП чаще всего не превышает 2,5 мм2, его нельзя использовать для подключения мощных электроприборов. Несмотря на то, что максимальное сечение жил позволяет подключить с помощью ШВВП некоторые электроприборы мощностью 1-2 кВт, чаще всего в домашних условиях пользуются следующие размеры шнура: 2*0,5; 2*0,75; 2*1,5; 3*0,75; 3*1,5.

Как правило, область применения шнура ШВВП следующая:

1. Используется для подключения маломощных электроприборов: чайника, настольной лампы, радиоаппаратуры и т.д. Некоторые умельцы делают «переноски» с помощью данного электропровода. Если Вы вдруг решили сделать удлинитель своими руками, лучше выберите более надежный аналог – провод ПВС.
2. Применяется при монтаже освещения, как уличного, так и комнатного. В своей практике не раз встречал шнур с такой маркировкой, которым соединяют светодиодные ленты с блоком питания.

Как Вы видите, использование ШВВП не везде уместно, что связано с небольшим сечением жил. В домашних условиях рекомендуем использовать шнур с такой маркировкой не для всей проводки, а только при монтаже освещения по комнатам!

Где применяется

Чем отличается кабель от провода

Рассматриваемое кабельное изделие подходит для прокладки отдельных участков электросети (проводки) внутри помещений, подсоединения осветительных конструкций к общей сети, создания на его базе удлинителей, подключения бытовых приборов и иных электроустановок.

Важно! Из-за маленького сечения токопроводящих жил кабеля ШВВП не предназначены для подключения приборов с высокой мощностью, например, различных обогревателей, стиральных машин со встроенной сушкой и электроплит, утюгов и электрочайников, промышленного оборудования и станков. В основном шнур применяют в следующих сферах:

В основном шнур применяют в следующих сферах:

• подключение разнообразной настольной маломощной техники;
• организация освещения помещений;
• подключение бытовой техники мощностью до 1 300 Вт, в том числе ноутбуков, настольных компьютеров, телефонов, приборов личной гигиены и прочего.

Внешний вид бытового удлинителя, который создан на базе шнура ШВВП 2х0,75

Запрещено организовывать домашнюю проводку исключительно из кабеля ШВВП и подключать к ней все оборудования и освещение, так как это может привести к короткому замыканию, повреждению иных элементов электросети и самого провода. Проводку квартиры рекомендуется монтировать посредством проводов марки ПВС, добавляя на некоторые участки рассматриваемый шнур.

Для информации. У изделия марки ШВВП существует аналог – кабель ПУНП. Они сильно похожи друг на друга, но монтирование ПУНП запрещено, так как провод был признан не пригодным из-за своей пожарной небезопасности, которая вызвана конструктивными особенностями и прочими изъянами подобной продукции.

Кабель ШВВП – популярное кабельное изделие для бытовых нужд с отличными эксплуатационными характеристиками и защитными свойствами, которое всегда найдет применение в домах и квартирах.

Технические характеристики

Технические характеристики кабеля ШВВП для удобства восприятия можно разделить на две группы и рассматривать отдельно:

• механические;
• электрофизические.

Механические

Большую популярность изделию удалось завоевать из-за своих отличных механических свойств. К ним относятся:

1. Высокая гибкость (5 класс) – это главное достоинство рассматриваемой продукции. Минимальный радиус загиба равен 5 диаметрам изделия. Диаметр же определяется по наименьшему замеренному значению, так как он имеет плоскую форму;
2. Многопроволочная жила из меди обеспечивает высокую стойкость изделия к многократному изгибанию;
3. Шнур ШВВП имеет длительный эксплуатационный период – 10 лет. У обычной проводниковой продукции этот показатель редко превышает 3-5 лет;
4. Изделие также отличается высоким уровнем сопротивления натяжению – без учета внешней защитной оболочки провод ШВВП способен выдержать натяжение силой 9,5-9,8 Н;
5. Предельная масса трехжильного шнура сечением 0,75 мм2 и длиной 1 000 м составляет порядка 47,8 кг без бухты и упаковочной тары;
6. Изделие не боится воздействия продолжительных низких (до 40 0С ниже 0) и высоких температур (до 80 0С выше 0) из-за отличной температурной защиты. Но оптимальная рабочая температура шнура находится в диапазоне от –40 до +40 градусов;
7. Температура окружающей среды, при какой разрешены процедуры по укладке и монтированию изделия, должна быть в диапазоне от –10 до +30 градусов;
8. Время безотказной работы таких соединительных проводов равняется 5000 ч.

Нанесенная на кабельное изделие маркировка с указанием количества жил и их сечения

Стоит знать! Кабельно-проводниковая продукция проходит испытания различными механическими воздействиями, а также влиянием на изделие пиковых температур. Однако нужно учесть, что изделие проходит испытание, если на его внешней оболочке не зафиксированы повреждения и отклонения. Соответственно, испытывать неработающий провод самостоятельно, а после этого пускать в эксплуатацию не рекомендуется.

Электрофизические

Эксплуатационные свойства кабельной продукции определяются электрофизическими параметрами, которые обеспечивают токопроводимость. Именно по ним следует совершать выбор того или иного вида кабеля.

Электрические свойства шнура ШВВП нижеследующие:

1. Номинальное электронапряжение – 220 В либо 380В;
2. Расчетная частота колебаний переменного электротока равна 50 Гц;
3. Выдерживает воздействие шокового (пикового) напряжения размером 2 000 Вт на протяжении не более 15 мин.;
4. Удельное электросопротивление на 1 км кабеля ШВВП – до 270 Ом;
5. Предельная пропускная мощность изделия с 3 жилами и сечением 0,75 составляет 1300 Вт;
6. Токовая нагрузка на жилу с площадью сечения 0,75 мм2 равна 6 А, а с площадью сечения 0,5 мм2 – 3 А;
7. Шнуры ШВВП с сечением 0,5 мм2 при температуре 70 ⁰С выше ноля имеют электросопротивление, равное 0,012 МОм, а у провода с сечением 0,75 мм2 – 0,01 МОм.

Фотография сечения провода ШВВП, на которой видна достаточно большая толщина изоляционных слоев

Характеристики кабеля ШВВП

Силовой кабель ШВВП имеет следующие особенности технической характеристики:

• провод эксплуатируется при температурном режиме от −25 °С до 40 °С;
• при использовании изделия максимальный нагрев жил достигает до 75 °С;
• если провод находится в воде более одного часа (температура воды 20 °С), тогда шнур 15 мин. может выдержать напряжение 2000 В/50 Гц;
• допустимое усилие растягивания 9,8 н;
• этому элементу не страшны всевозможные заломы и изгибы при подключении к оптимальному напряжению до 60 000 раз;
• может работать 5000 ч., во время стационарного бытового подключения 12 000 ч.;
• производитель гарантирует десятилетний срок службы;
• допустимое значение тока составляет 20 Ам;
• значение сопротивления во время постоянного тока 7,98 Ом;
• допустимое напряжение до 380 В.

Технические показателиОбратите внимание! Технические характеристики кабеля ШВВП для удобства восприятия разделяют на две группы и рассматривают отдельно: механические и электрические. Вам это будет интересно Подключение греющего кабеля. Вам это будет интересно Подключение греющего кабеля

Вам это будет интересно Подключение греющего кабеля

Механические

Отличные механические свойства изделия:

высокая гибкость (5 класс). Это является основным преимуществом проводника категории ШВВП с минимальным радиусом загиба до 5 диаметров. Для определения данного показателя проводится наименьшее значение; многопроволочная жила, изготовленная из меди. Благодаря этому свойству обеспечивается высокая стойкость изделия к многократным изгибам; шнур ШВВП отличается долговечностью. Производитель гарантирует 10 лет срок службы; шнур имеет высокий уровень сопротивления натяжения. Без учёта внешнего защитного слоя провод ШВВП с легкостью выдерживает натяжение силой 9,5-9,8 Н

Кроме этого, специалисты обращают внимание на предельную массу трёхжильного шнура с сечением 0,75 мм² и длиной 1000 м, которое составляет порядка 47,8 кг без бухты и упаковочной тары; изделие выполняет сви функции при различных климатических условиях (до 80 °С). Однако специалисты выделяют оптимальный температурный режим шнура от —40 °С до 50 °С

Электрические

Электрофизические параметры позволяют определять эксплуатационные свойства кабельной продукции. При выборе соответствующей модели нужно обязательно учитывать все показатели. Электрические свойства шнура ШВВП следующие:

• значение номинального электронапряжения составляет 220 В либо 380 В;
• расчётная частота колебаний переменного электротока равна 50 Гц;
• этот тип шнура может выдержать воздействие шокового напряжения до 2000 Вт продолжительностью до 15 мин.;
• удельное электросопротивление на 1 км кабеля ШВВП до 270 Ом;
• предельная пропускная мощность изделия с 3 жилами и сечением 0,75 мм составляет 1300 Вт;
• токовая нагрузка на жилу с площадью сечения 0,75 мм² равна 6 А, а с площадью сечения 0,5 мм² — 3 А;
• шнуры ШВВП с сечением 0,5 мм² при температуре 70 ⁰С имеют электросопротивление, равное 0,012 МОм, а у провода с сечением 0,75 мм² — 0,01 МОм.

Расшифровка и конструкция провода ПуГВ

Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.

Расшифровка маркировки провода ПуГВ

Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.

Расшифровка маркировки проводов

Итак:

Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.

Классы гибкости проводов

• Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
• Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
• Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.

Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.

Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.

Различные сечения проводов ПуГВ

После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.

Конструкция провода ПуГВ

Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.

Итак:

• Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
• Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
• Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
• Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
• И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.

Сечение отдельных проволок жилы проводов ПуГВ

• Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
• И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.

Номинальные размеры толщины изоляции проводов ПуГВ

Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.
