Электрический вентилятор кондиционера на Suzuki Jimny включается как при включении кондиционера, так и вспомогательно, помогая охладить двигатель(если вискомуфта не справляется), если его температура превысила 110 градусов.
очень многие еще ставят дополнительный радиатор охлаждения автомата.
вот схема для принудильного включения вентилятора кондиционера (ставится дополнительный тумблер).
можно вообще поставить автоматику, которая будет сама включать по указанному порогу вентилятор.
конечно это полумера, лучше иметь исправную систему охлаждения: чистые радиаторы. Исправну вискомуфту, правильно установленный доп радиатор автомата. но геометрия подкапотного пространства, движение потоков горячего воздуха, грязные радиаторы после покатушек и др. и дополнительный датчик температуры двигателя и автомата, заставляет задуматься о резервном — дополнительном охлаждении.
Дело к весне. Готовлюсь к завершению инсталла кондиционера. Уже сделано — установлен испаритель кондея в блоке печки — установлен радиатор кондея и основной широкий радиатор охлаждения — установлена кнопка АС в БУП — из ЭБУ сделаны отводы под включение реле компрессора и подключение 3х пинового датчика давления — приобретены все новые резинки-колечки. — сегодня приехал вентилятор кондея, чистокровный китаец, да и что сейчас не китайское…
Чтобы не тратить лишнее время когда потеплеет, решил сейчас определиться со схемой подключения вентилятора. Казалось бы, чего «париться»? Бери схему Ланоса с кондеем и подключай. Но не все так однозначно.
Очень хороший пост у 13vens . Много полезной информации, за что ему огромное спасибо!
Итак, сейчас, без кондея, имеем такую схему подключения основного вентилятора.
Изменение скорости вращения здесь реализовано подключением резистора последовательно с вентилятором.
Идеальная, т.е. заводская схема подключения вентилятора кондиционера выглядит так
Принцип работы понятен. Резистор удален. Появилось дополнительное 5 контактное реле скоростей, которое включает вентиляторы либо последовательно — LOW (низкая скорость), либо параллельно — HI (высокая скорость). Однако реализовать ее не так уж и «элементарно» как кажется на первый взгляд: — Изменено подключение реле основного вентилятора COOLING FUN RELAY (A) и реле вентилятора кондея COOLING FUN RELAY (B). Они как бы поменяны местами при подключении к ЭБУ. — Совершенно другая распиновка и подключение С101, через который идут цепи реле к ЭБУ. Буквальная реализация заводской схемы потребует изрядно распотрошить блок реле и косу. Как то это уже пытался сделать. Очень неудобно, коса толстая и жесткая. Вреда можно нанести больше, чем полезно доработать.
Подключение к электросети
Подключение кондиционера к электросети может осуществляться либо напрямую в электрощиток, либо через розетку. Давайте подробнее рассмотрим оба варианта.

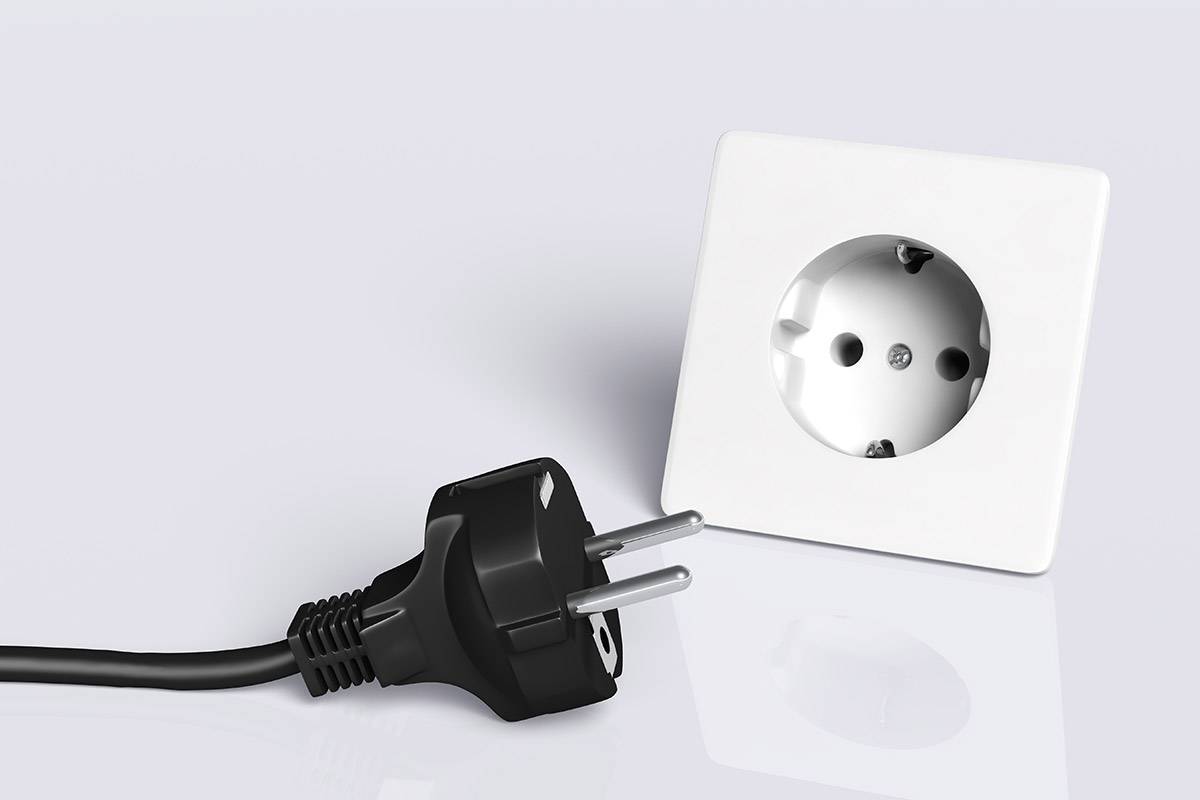

Через розетку
Это самый простой способ, в этом случае не требуются особые подготовительные работы. К тому же, для маломощных оконных кондиционеров такой вариант зачастую оказывается выгоднее как с финансовой, так и с эксплуатационной точки зрения. Но учтите, что для кондиционера необходимо выделить отдельную розетку, которая будет использоваться исключительно для питания аппарата.
Алгоритм установки такой же, как и в случае с межблочной связью. Нужно подготовить инструменты, изучить инструкцию, убедиться в правильности схем и затем поставить розетку. Она должна подключаться с помощью медных проводов. Опять же, мы не будем расписывать каждый шаг отдельно, поскольку алгоритм действий разнится в зависимости от кондиционера. Мы лишь в общих чертах рассказываем, как проделывается работа.
Разумеется, после подключения кондиционера к сети необходимо проверить, правильно ли выполнены работы, и лишь затем проводить пробный запуск.
Прямое подключение
Если используется мощная сплит система, лучше подключать ее напрямую в электрощиток. Для этого выделяется отдельная линия питания. В этом случае вся основная сеть квартиры не нагружается дополнительным источником, а между внутренним блоком кондиционера и щитком нет никаких препятствий в виде электроприборов.
Об этом мы уже частично рассказывали ранее, когда говорили о правилах подключения. Провод можно уложить в штробу или закрепить прямо на стене. К щитку лучше подключать с использованием автомата, предварительно рассчитав мощность.
Остальной алгоритм подключения во многом схож с подключением в розетку. Отличие заключается только в том, что провод, к которому подключен кондиционер в квартире, прокладывается не к розетке, а напрямую в щиток.
Пару слов о проводах
Мы рекомендуем выбирать многожильные провода из меди. Если кондиционер маломощный, будет достаточно и 1.5 мм2. Для аппаратов мощностью до 5 кВт лучше выбрать кабель сечением 2.5 мм2. Более мощные аппараты обычно подключаются проводами с сечением 4 мм2.
Чаще всего опытные мастера используют негорючий кабель типа ВВГ НГ в обычной полимерной изоляции. Он стоит недорого, при этом отличается высокой надежностью и способен исправно работать до 20-30 лет
Это отличный вариант, если важно оптимальное сочетание цены и качества
Для укладывания в штробу можно использовать плоский тип кабеля, но зачастую в этом нет необходимости. Особенно, если провод укладывается в штробу и будет скрыт под слоем штукатурки. Но, в любом, случае мы рекомендуем приобрести именно негорючий кабель с маркировкой НГ.
Причины для замены кабелей
Полную или частичную замену электросетей обычно необходимо выполнять в двух случаях:
- Возраст проводки. Капитальный ремонт рекомендуется проводить спустя 15-20 лет после въезда в новую квартиру. За это время установленные коммуникации изнашиваются, становясь источником потенциальной опасности для жильцов.
- Перепланировка и ремонт помещений (особенно с добавлением мощной бытовой техники). Современные электроплиты, стиральные, посудомоечные машины предъявляют повышенные требования к проводке. Нежелательно подсоединять их к старым электросетям из-за несовпадения характеристик. При планировании покупки подобных агрегатов лучше обновить коммуникации в отдельных комнатах, например, на кухне или в ванной.
Вне зависимости от причины замены электросетей, начинать работу следует с составления схемы разводки электрики и подбора кабельной продукции.
Открытая и закрытая прокладка проводов
В зависимости от размещения проводка делится на 2 вида:
- закрытая;
- открытая.
Сегодня в квартирах монтируют скрытую проводку. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурят. В качестве проводов используют медные. Заранее всё планируется, т. к. со временем для наращивания электропроводки или замены элементов придется демонтировать отделку. Для скрытой отделки чаще используют провода и кабели, у которых плоская форма.
При открытой прокладке провода устанавливают вдоль поверхности помещения. Преимущества отдают гибким проводникам, у которых круглая форма. Их легко установить в кабель-каналы и пропустить сквозь гофру. Когда рассчитывают нагрузку на кабель, то учитывают способ укладки проводки.
Определение площади сечения проводника по его диаметру
Какая проводка лучше — сравнение медной и алюминиевой электропроводки
Какой провод лучше использовать для проводки в квартире и в частном деревянном доме?
Как рассчитать падение напряжения по длине кабеля в электрических сетях
Как перевести амперы в киловаты?
Способы вычисления потребления электроэнергии бытовыми приборами
Сечение кабеля для открытой электропроводки
Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.
Ток рассчитывается по следующим формулам:
– для однофазной сети напряжением 220 Вольт:
где Р – сумма всех мощностей бытовых электроприемников, Вт;
U – напряжение однофазной сети 220 В;
cos(фи) – коэффициент мощности, для жилых зданий равен 1, для производства будет 0.8, а в среднем 0,9.
– для трехфазной сети напряжением 380 Вольт:
в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.
Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).
Ниже приведены средние значения мощностей, наиболее распространенных бытовых электроприемников:
Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения. Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.
Типовые сечения кабелей для электромонтажа в быту:
- В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
- Для осветительной группы – сечение кабеля из меди 1,5 кв.мм;

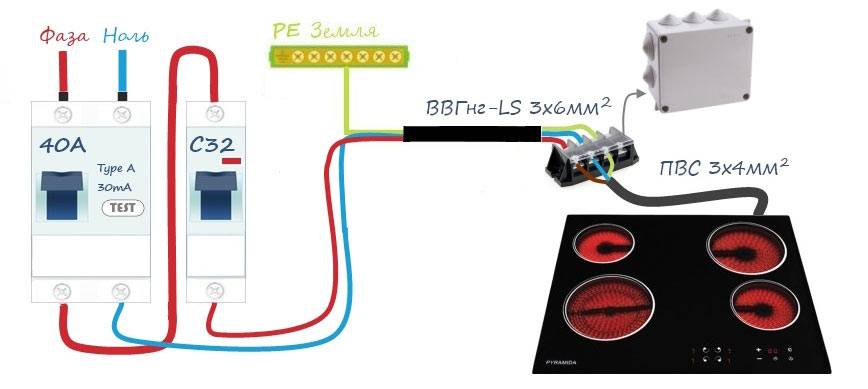

- Для однофазной варочной поверхности (электроплиты) – сечение кабеля 3х6 кв.мм., для трехфазной электроплиты – 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
- Для остальных групп (духовые шкафы, бойлеры и т.д.) – по их мощности. А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.
Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.
Например:
- На розеточные группы выбирают сечение кабеля 2,5 кв.мм, но автомат при этом выбирают, с номинальным током не 20А, а 16А, т.к. бытовые розетки рассчитаны на ток не более 16 А.
- Для освещения использую кабель 1,5 кв.мм., но автомат не более 10А, т.к. выключатели рассчитаны на ток не более 10А.
- Необходимо знать, что автомат пропускает ток до 1,13 раза больше своего номинала, сколько угодно долго, а при превышении номинала до 1,45 раза может отключиться только через 1 час. И всё это время кабель будет греться.
- Сечение кабеля правильно выбирать по скрытому способу прокладки, чтобы был необходимый запас прочности.
- ПУЭ п.7.1.34. запрещает использовать алюминиевую проводку внутри зданий.
Спасибо за внимание
Наиболее распространенные ошибки монтажа
Установка не является простым делом, и даже полное выполнение правил установки кондиционера недостаточно, чтобы устройство работало должным образом. Ошибками в сборке кондиционеров являются:
- Плохое расположение внутреннего блока.
- Неправильное подключение заводской секции, установленной в устройстве с остальной частью системы. Данное нарушение может привести к утечкам и потерям хладагента.
- Слабое крепление внешнего блока кондиционера.
- Неправильное подключение установки к внешнему агрегату, что может привести к утечке и потере хладагента.
- Непреднамеренное зажатие медного трубопровода при изгибе установки. Следует помнить, что медная труба должна быть правильно согнута с прямым углом изгиба. В противном случае она сплющивается, а преломление сечения приводит к ограничению потока хладагента и неправильной работе.
- Несоответствующая длина или высота монтажа, отсутствие кронштейна для наружного блока кондиционера.
- Неправильная маршрутизация конденсатной установки.
- Неправильное подключение дренажа к канализационной системе, например, отсутствие сифона, подключение напрямую создает зловонные запахи, выходящие из кондиционера.
- Неправильный выбор мощности охлаждения устройства. Норма 1 кВт на 10 м2 — в домах, офисах и других учреждениях, что значительно увеличит стоимость установки кондиционера.
- Установка конденсатора без амортизирующих шайб, что приводит к передаче вибраций от устройства к зданию.
- Неисправность давления в системе после выпуска хладагента и включения кондиционера.
Непрофессиональная установка сопряжена с высоким риском. Последующая безотказная операция зависит от усердия и точности сборки, выполненной перед тем, как установить кондиционер в квартире. Стоит помнить, что даже самое совершенное устройство не будет работать долго, если сборка будет сделана небрежно и с нарушением основных правил.
Как правильно произвести расчет по другим показателям
При прокладке электрокоммуникаций стоит понимать зависимость сечения от силы тока, длины материала, напряжению и нагрузке. На этих критериях необходимо основывать выбор.
По току
Величина тока при прохождении через проводник в условиях комнатной температуры зависит от ширины, длины, удельного сопротивления и температурного режима. В квартирах и домах чаще всего используют медный провод, поэтому при подборе сечения ориентируются на данные ПУЭ.
| Сечение, мм2 | Ток, А по типу прокладки | |||||
| Открытый | Одна труба | |||||
| 2 одножильных | 3 одножильных | 4 одножильных | 1 двухжильный | 1 трехжильный | ||
| 0,5 | 11 | – | – | – | – | – |
| 0,75 | 15 | – | – | – | – | – |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 21 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 24 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 22 | 27 |
По длине
В случае высокого токопотребления стоит выбирать короткий материал. Излишняя длина приведет к потере качества электропередачи – напряжение на отдельных участках будет «прыгать». Зависимость сечения от расстояния до точки запитки прописана в нормативной таблице.
| Мощность, Вт | Ток, А | 1,5 мм2 | 2,5 мм2 | 4 мм2 | 6 мм2 |
| 500 | 2,5 | 100 м | 165 м | 265 м | 395 м |
| 1000 | 4,6 м | 30 м | 84 м | 135 м | 200 м |
| 1500 | 6,8 м | 33 м | 57 м | 90 м | 130 м |
| 2000 | 9 м | 25 с | 43 м | 68 м | 100 м |
| 2500 | 11,5 м | 20 м | 34 м | 54 м | 80 м |
| 3000 | 13,5 м | 17 м | 29 м | 45 м | 66 м |
| 3500 | 16 м | 14 м | 24 м | 39 м | 56 м |
| 4000 | 18 м | – | 21 м | 34 м | 49 м |
| 4500 | 20 м | – | 19 м | 30 м | 44 м |
По нагрузке
Для трехфазной сети свойственно тройное увеличение момента нагрузки. Двойной скачок нагрузки в режиме симметричного напряжения происходит, поскольку ток нулевого проводника равняется нулю. Точные данные можно узнать из таблицы.
| Разность напряжения, % | Момент нагрузки по сечению провода | |||
| 1,5 | 2,5 | 4 | 6 | |
| 1 | 108 | 180 | 288 | 432 |
| 2 | 216 | 360 | 576 | 864 |
| 3 | 324 | 540 | 864 | 1296 |
| 4 | 432 | 720 | 1152 | 1728 |
| 5 | 540 | 900 | 1440 | 2160 |
Трёхфазная электрическая сеть
Расчет сечения провода по нагрузке предусматривает коэффициент одновременности 0,75 и может осуществляться математически:
- Составляется список домашних электроприборов.
- На основании документации или таблицы указывается номинальная мощность.
- Устанавливается возможность эксплуатации техники при единовременной нагрузке.
- Рассчитывается поправочный коэффициент по времени использования за сутки в процентном отношении к 24 ч для каждого из приборов.
- Номинальная мощность оборудования умножается на поправочный коэффициент.
- Все данные суммируются.
- Находится значение в таблице и к нему прибавляется еще 15 %.
По напряжению
Программа для расчета падения напряжения на кабеле
Если планируется укладка кабеля на большое расстояние, принимаются во внимание риски падения напряжения. Показатель находится под влиянием:
- длины провода – при увеличении напряжение падает;
- площадь поперечного сечения – при увеличении снижается падение напряжения;
- удельное сопротивление проводника – стандартный размер 1 мм2/1 м.
Падение напряжения равно ток, умноженный на сопротивление. Показатель рассчитывается следующим образом:
- Вычисляется ток по формуле I=P/(U*cosф). Величина cosф для бытовой электросети – 1.
- На основании таблиц ПУЭ устанавливается сечение провода по току.
- Рассчитывается общее сопротивление проводника. Используется формула Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Общее значение сопротивления при прохождении тока к потребителю и обратно увеличивается на 2.
- Находится падение напряжения по формуле ΔU=I*R.
- Вычисляется процент падения напряжения ΔU/U.
Если результат больше 5 %, подбирается кабель с большим сечением.
По плотности тока
Медные материалы с жилой сечением 1 мм2 имеют среднюю плотность тока 6-10 А. Токи данной величины протекают без перегрева или обгорания изоляции. Согласно ПУЭ, дополнительно на защиту оболочек нужно прибавить 40 %.
Предел в 6 А обеспечивает эксплуатацию проводки без привязки к времени. Верхний предел в 10 А указывает допустимую кратковременную нагрузку. При увеличении силы тока до 12 А повышается и его плотность, что приводит к обгоранию изоляции.
По маркировке проводов
Кабель ВВГ-нг
Квартирная проводка монтируется при помощи кабелей ВВГ-нг и ВВГ. Первый не подвергается возгораниям, предназначен для внутренних, земельных и наружных работ. Материал выпускается с 2-4 жилами, с сечением каждой от 1,5 до 35 мм2.
Специалисты считают, что для точечного освещения хватит кабеля с сечением 0, 5 мм², для люстры – 1,5 мм², розеточных устройств – 2,5 мм².
Как рассчитать сечения кабеля по мощности
При достаточном значении сечения кабеля электрический ток будет проходить до потребителя, не вызывая нагрева. Почему происходит нагрев? Постараемся объяснить максимально доступно. К примеру, в розетку включён чайник потребляемой мощностью 2 киловатта, но идущий к розетке провод может передать для него ток мощностью только 1 киловатт. Пропускная способность кабеля связана с сопротивлением проводника — чем оно больше, тем меньший ток может передаваться по проводу. В результате высокого сопротивления в проводке и происходит нагрев кабеля, постепенно разрушающий изоляцию.
При соответствующем сечении электрический ток доходит до потребителя в полном объёме, и нагревание провода не происходит. Поэтому, проектируя электропроводку, следует учитывать потребляемую мощность каждого электрического прибора. Это значение можно узнать из технического паспорта на электроприбор или из наклеенной на нём этикетки. Суммируя максимальные значения и используя нехитрую формулу:
и получаем значение общей силы тока.
Pn обозначает указанную в паспорте мощность электроприбора, 220 – номинальный вольтаж.
Для трехфазной системы (380 В) формула выглядит так:
Полученное значение I измеряется в Амперах, и на основании него и подбирается соответствующее сечение кабеля.
Известно, что пропускная способность медного кабеля составляет 10 А/мм, для алюминиевого кабеля значение пропускной способности составляет 8 А/мм.
Для того чтоб рассчитать сечение кабеля нужно величину тока разделить на 8 или 10, в зависимости от вида кабеля. Полученный результат и будет размером сечения кабеля.
Например рассчитаем величину сечения кабеля для подключения стиральной машины, потребляемая мощность которой составляет 2400 Вт.
I=2400 Вт/220 В=10,91 А, округлив получаем 11 А.
Дальше, чтоб увеличить запас прочности, согласно правилу “пяти ампер” к полученному значению силы тока нужно прибавить еще 5 А:
11 А+5 А=16 А.
Если учитывать, что в квартирах используют трехжильные кабеля и посмотреть по таблице, то к 16 А близкое значение 19 А, поэтому для установки стиральной машины потребуется провод, сечение которого не меньше 2 мм².
Таблица сечения кабеля относительно величины силы тока
Сечение токо-прово-дящей жилы(мм2) Ток(А), для проводов, проложенных
| Откры- то | в одной трубе | |||||
| двух одно- жильных | трех одно- жильных | четырех одно- жильных | одного двух- жильного | одного трех- жильного | ||
| 0,5 | 11 | – | – | – | – | – |
| 0,75 | 15 | – | – | – | – | – |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 19 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 5 | 46 | 42 | 39 | 34 | 37 | 31 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 8 | 62 | 54 | 51 | 46 | 48 | 43 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35 | 170 | 135 | 125 | 115 | 125 | 100 |
| 50 | 215 | 185 | 170 | 150 | 160 | 135 |
| 70 | 270 | 225 | 210 | 185 | 195 | 175 |
| 95 | 330 | 275 | 255 | 225 | 245 | 215 |
| 120 | 385 | 315 | 290 | 260 | 295 | 250 |
| 150 | 440 | 360 | 330 | – | – | – |
| 185 | 510 | – | – | – | – | – |
| 240 | 605 | – | – | – | – | – |
| 300 | 695 | – | – | – | – | – |
| 400 | 830 | – | – | – | – | – |
Что такое УЗО в электрике: разновидности, принцип работы Подключение двухклавишного выключателя: схемы, советы, инструкция
Связь мощности и сечения кабеля
Существует прямая связь мощности подключаемого электрооборудования и сечения, используемых для питания проводников (кабеля или проводов).
Примечание: Говоря про сечение кабеля, мы говорим о сечении жил кабеля входящих в его конструкцию.
Суть этой связи в следующем. Каждый проводник способен без нагрева проводить электрический ток до определённой величины. Чем сечение проводника больше, тем больший ток он может проводить.
Так как существует математическая связь между силой тока и мощностью подключенного прибора, то есть математическая связь между сечением жил кабеля и мощностью, в нашем случае, электрического котла отопления.
Называется такая зависимость «выбор проводников по нагреву» (ПУЭ-6, глава 1.3.). Считать ничего не нужно, можно воспользоваться таблицами ПУЭ.
Это для проводов
Это для кабелей
Пользоваться таблицам не сложно.
- По максимальной мощности котла считаете ток нагрузки (мощность делите на 220 или 380 В);
- Ищите по таблице ток нагрузки;
- Смотрите допустимое сечение жил проводников;
- Если нужно округляете сечение в большую сторону.

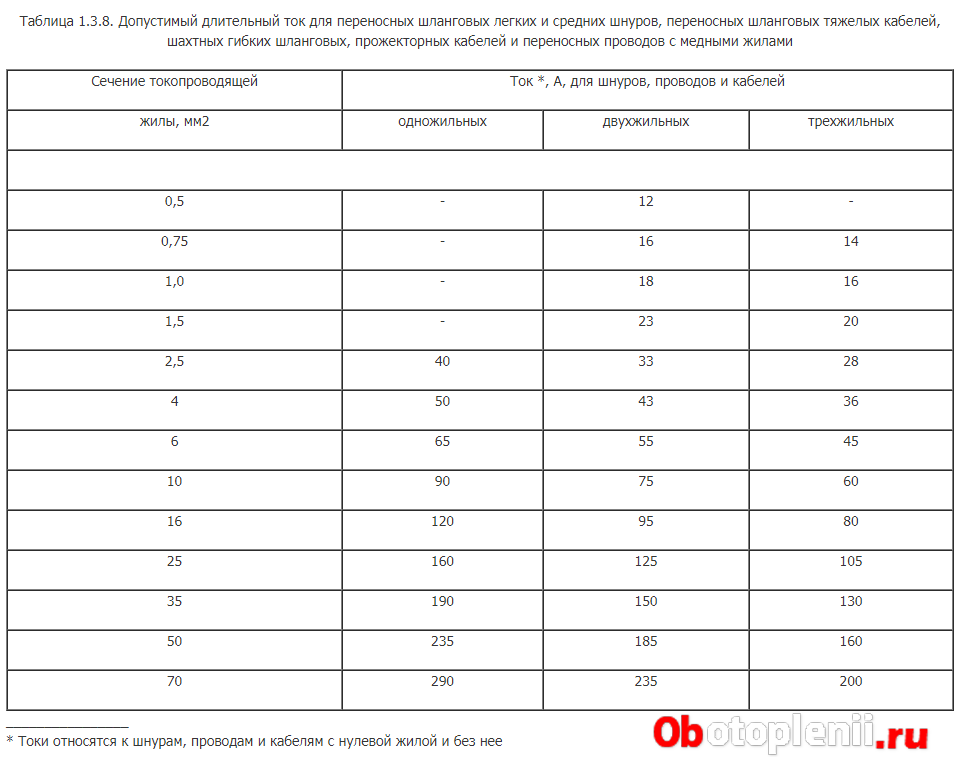

Для проверки используем таблицу 3 (пуэ 1.3.8).
- Котел 10кВт на 380 Вольт. Ток нагрузки 26,3 Ампера (округляем до 27 Ампер). Смотрим таблицу. Нужен кабель сечением жил 2,5 кв. мм по меди.
- Тот же котел на 220 Вольт. Ток нагрузки 45,5 Ампер (46 Ампер). Смотрим таблицу. Нужен кабель сечением жил 6 кв. мм по меди.

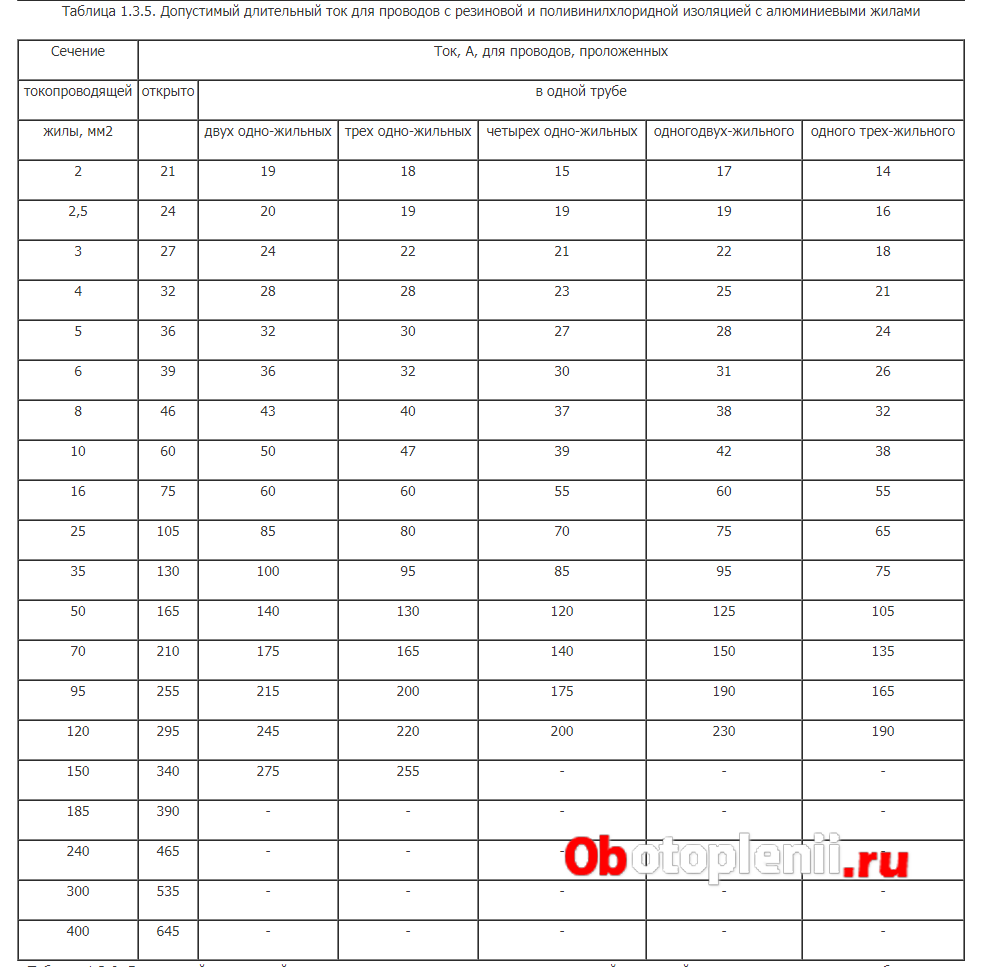

- Для кабелей с алюминиевыми жилами нужно выбрать сечение жил на шаг больше, чем для меди, то есть для котла 10 кВт, нужно 4 мм и 10 мм.
Выбор кабеля
Делать внутреннюю разводку лучше всего из медных проводов. Хотя алюминиевые им не уступят. Но тут есть один нюанс, который связан с правильно проведенном соединении участков в распределительной коробке. Как показывает практика, места соединений часто выходят из строя из-за окисления алюминиевого провода.
Еще один вопрос, какой провод выбрать: одножильный или многожильный? Одножильный имеет лучшую проводимость тока, поэтому именно его рекомендуют к применению в бытовой электрической разводке. Многожильный имеет высокую гибкость, что позволяет его сгибать в одном месте по несколько раз без ущерба качеству.
Одножильный или многожильный
При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой.
Здесь мы хотели бы сказать вам одно правило. Если ваша проводка стационарная, то есть это не удлинитель, не место сгиба, которое постоянно меняет свое положение, то используют моножилу.
Вы спросите почему? Все просто! Не смотря на то, насколько хорошо не были бы уложены в защитную изоляционною оплетку проводники, под нее все же попадет воздух, в котором содержится кислород. Происходит окисление поверхности меди.
В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше.
Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности
Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах
Медь или алюминий
В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот.
Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться.
Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал.
Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5 мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.
Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.
Подключение кабеля к электроплите
Для подключения электроплиты обязательно используют выделенную линию с защитным автоматом от квартирного щитка или домового. Номинал автомата подбирается также в зависимости от потребляемого тока плитой с округлением в большую сторону, чаще всего в пределах 40-50А.
Существует 3 основных способа подключения электроплит:
- проводом от клемм ввода к специальной силовой розетке
- через клеммную коробку
- напрямую силовым кабелем от щитка к клеммам ввода
Второй и третий способы считается более надежными, но неудобным, так как в случае необходимости отключить питание, нужно выключать автомат в щитке.
Схема подключения электроплиты через клеммную коробку
Подключение электроплиты с розеткой и вилкой наиболее распространенный и привычный способ. Для ознакомления с техникой подключения этим способом рекомендуем ознакомиться с видео ниже.
Как подключить кондиционер к электросети
Существует два распространенных способа подключения кондиционера к сетевому питанию:
- через розетку для однофазных бытовых приборов;
- от отдельной линии в основном для промышленных устройств.
С розеткой
Подвести питание сплит-системы с помощью вилки и розетки – самый простейший способ, который не нуждается в подготовительных электромонтажных работах. Этот вариант выбирают для встроенных в окно кондиционеров, систем небольшой мощности до 4 кВт, а также для временного использования. Необходимо помнить, что розетка под бытовой кондиционер должна быть строго индивидуальной.
Подключение можно выполнять только в том случае, если есть опыт электромонтажных работ с бытовыми приборами. Алгоритм действий будет следующим:
- подготовить материалы и инструменты;
- изучить схемы в инструкции;
- проложить и подключить межблочные кабели (об этом писалось выше);
- установить розетку.
Перед пробным пуском сплит-системы нужно проверить схему на правильность подключения.
Розетка должна быть с медными проводами и подключена к щитку по всем правилам электробезопасности.
Прямое подключение к сети
Отдельная линия питания наилучшим образом подходит для мощной сплит-системы. При этом нужно убедиться, возможно ли подключение к электрощитку (обязательно заземленному) дополнительного оборудования. Вариант прямого подключения к сети не нагружает рабочие линии сети: питание подается непосредственно к внутреннему блоку кондиционера.
Кабель прокладывается по подготовленному штробу в стене или в коробе по поверхности стены. К щитку кабель протягивается через автомат с рассчитанной мощностью, подробно о котором будет сказано в следующем подразделе. Сечение провода будет зависеть от мощности прибора и удаленности его расположения от щитка.
Инструкция подключения в остальном повторяет первый способ. Данный метод позволяет установить кондиционер в любой точке дома.
