Необходимость эксплуатационной проверки и прогрузки автоматов
Требуется ли проведение проверку автоматических выключателей в ходе эксплуатационных испытаний, может решать технический руководитель объекта. В нормативной документации не указано точно, с какой периодичность должны проводиться проверки, поэтому их частота полностью в компетенции лица, ответственного за техническую безопасность объекта.
Специалисты все же рекомендую время от времени проводит проверку исправности автоматов. Это объясняется тем, что любой прибор со временем изнашивается и может выйти из строя. Чтобы убедиться в том, что автоматы выполняют свою защитную функцию, стоит установить определенную периодичность, с которой будут проводится эксплуатационные испытания.
Для установления периодичности лучше всего опираться на рекомендации производителя приборов. Как правило, приборы европейского производства можно проверять относительно редко. А вот если в системе установлены автоматы, изготовленные в Китае или на отечественном заводе, то рекомендуется проводить проверки чаще. В любом случае окончательное решение остается за заказчиком.
Разновидности защитных устройств
Существует несколько видов АВ, которые подключаются в сеть с целью контроля состояния проводки и, в случае необходимости, прекращения подачи тока. Они могут быть следующими:
- Мини-модели (маленьких габаритов).
- Воздушные (открытого типа).
- Устройства защитного отключения (сокращенное наименование — УЗО).
- Закрытые (элементы устройств размещены в литом корпусе).
- Дифференциальные (автоматические выключатели, совмещенные с УЗО).
Мини-модели
Эти аппараты предназначены для работы в цепях, нагрузка в которых невысока. Функцией дополнительной регулировки они обычно не обладают. В этом ряду представлены устройства, которые могут выдерживать ток осечки величиной 4,5 – 15А. Для заводскихх мощностей они не подходят, поскольку сила тока на предприятиях значительно выше их номинала. Поэтому подключают их, как правило, в бытовую проводку.
Большой популярностью пользуются автоматы, входящие в производственную линейку французской фирмы Schneider Electric. Номиналы АВ, выпускаемых этой компанией, могут составлять 2 – 125А, поэтому можно выбрать пакетник для домашних линий различной мощности.
Воздушные (открытые) устройства
Если суммарная мощность приборов, подключенных в сеть, велика, и номиналы автоматов, о которых говорилось выше, недостаточны, следует выбирать воздушные защитные устройства. Номинальный ток отсечки пакетников открытого типа на порядок превышает аналогичный показатель мини-моделей. Чаще всего они бывают трехполюсными, но в последнее время многие компании наладили производство четырехполюсных автоматов.
Защитные устройства открытого типа следует устанавливать в распределительных шкафах, оснащенных изнутри специальными DIN-рейками.
Если класс защиты шкафа – от IP55, то его можно размещать вне здания. Корпус этого оборудования сделан из тугоплавкого металла и надежно защищен от проникновения влаги, что позволяет обеспечить высокий уровень безопасности автоматов, расположенных внутри него.
Воздушные АВ имеют большое преимущество перед миниатюрными. Оно заключается в возможности настройки их номинальных характеристик с помощью специальных вставок, которые ставятся на активный контакт.
Закрытые автоматические выключатели
Корпус этих устройств отливается из тугоплавкого металла, что обеспечивает их идеальную герметичность и делает пригодными для эксплуатации в тяжелых условиях. Максимальный показатель напряжения, который могут выдерживать такие автоматы, составляет 750В, а тока – 200А. Закрытые АВ классифицируются по типу действия на следующие группы:
- Регулируемые.
- Тепловые.
- Электромагнитные.
Выбирать оптимальный тип следует, исходя из решаемых задач.
Наиболее высокой точностью обладают электромагнитные закрытые автоматы, определяющие с минимальной погрешностью среднеквадратичный показатель активного электротока и моментально обесточивающие сеть в случае КЗ, не допуская серьезных последствий.
Электромагнитные автоматы успешно используются для контроля функционирования моторов заводских станков, а также другого мощного оборудования, поскольку они могут выдерживать силу тока величиной до 70 кА. Цифра, обозначающая номинал автомата по току, нанесена на его корпус.
Все типы закрытых выключателей могут иметь от двух до четырех полюсов. Благодаря этому они могут быть использованы для защиты электросетей любых зданий и сооружений жилого и нежилого типа.
Устройства защитного отключения
В качестве самостоятельных защитных аппаратов использовать устройства защитного отключения не следует, поскольку их основной задачей является защита человека от внезапного поражения электричеством. Поэтому устанавливать их рекомендуется вместе с АВ, или приобретать дифференциальный автомат, в составе которого УЗО уже имеется. В первом случае нужно учесть, что в первую очередь должно устанавливаться устройство защитного отключения, а после него автоматы.
Если изменить порядок монтажа, то короткое замыкание приведет к выходу УЗО из строя в результате слишком высокой нагрузки.
Выбор автоматического выключателя
Выбор автоматического выключателя проводят по его основным характеристикам:
| Номинальное рабочее напряжение Ue (B) | Указанное напряжение означает максимальное допустимое значение в течении длительного времени. При меньших напряжениях отдельные характеристики могут изменяться и даже улучшаться, например, отключающая способность. |
| Номинальное напряжение изоляции Ui (кB) | Характеризует изоляционные свойства аппарата, определяется в ходе его испытаний высоким напряжением (импульсным и промышленной частоты). |
| Номинальное импульсное выдерживаемое напряжение Uimp (кВ) | Номинальное импульсное выдерживаемое напряжение – пиковое значение импульсного напряжения заданной формы и полярности, которое может выдержать аппарат без повреждений. |
| Номинальный ток In (А) | Это наибольший ток, который автоматический выключатель может проводить в продолжительном режиме при температуре окружающего воздуха 40°С по стандарту ГОСТ Р 50030.2-99 и 30°С по стандарту ГОСТ Р 50345-99. При более высоких температурах значение номинального тока уменьшается. |
| Номинальная предельная наибольшая отключающая способность Icu (кА) | Это наибольший ток короткого замыкания, который автоматический выключатель способен отключить при данном напряжении и коэффициенте мощности. Испытания на Icu проводятся по схеме O-t-CO, где О – отключение, t – выдержка времени, СО – включение с последующим автоматическим выключением. |
| Номинальная наибольшая отключающая способность Icn | По окончании испытания автоматический выключатель должен сохранять свои изоляционные свойства и способность к отключению в соответствии с требованиями стандарта. |
| Отключающая способность | На автоматические выключатели часто наносят |
| Номинальная рабочая наибольшая отключающая способность Ics | Это величина, выражаемая в процентах от Icu: 25% (только для категории А), 50%, 75% или 100%. Автоматический выключатель должен нормально работать после неоднократного отключения тока Ics при испытании в последовательности О-СО-СО. |
| Номинальный кратковременно выдерживаемый сквозной ток Icw (кА) | Это ток короткого замыкания, который автоматический Значение Icw указывается для тока, действующего |
| Номинальная наибольшая включающая способность Icm (кА, пиковое значение) | Это максимальное значение тока, который аппарат способен удовлетворительно выдерживать в условиях, оговоренных стандартом. Аппараты, не имеющие функции защиты (например, выключатели), должны выдерживать ток короткого замыкания, значение и длительность которого определяются параметрами срабатывания присоединенного аппарата защиты. |
Методика прогрузки
При прогрузке измеряются основные характеристики автоматов (номинальный ток, ток срабатывания защиты, время срабатывания защиты при ненормальных режимах) на специальной установке. Все работы по проверке работоспособности проводит специальный персонал, имеющий допуск к таким испытаниям, с удостоверением с отметкой о допуске к специальным работам по испытаниям электрооборудования.
В удостоверении должна быть указана группа по Технике Безопасности, и напряжение, при котором работник может проводить проверки (до или выше 1000в). Удостоверение должно быть подписано главным энергетиком предприятия, которое проводит проверочные работы. Методика прогрузки АВ в заводских условиях должна соответствовать ГОСТу по низковольтной аппаратуре управления и распределения.
Оборудование
Для того чтобы проверить (прогрузить) автоматический выключатель нужно собрать довольно простую схему в которую входит необходимое для испытания оборудование:
- соединительные провода;
- КУ — ключ управления;
- ЛАТР — лабораторный автотрансформатор, для изменения нагрузки; трансформатор нагрузки или нагрузочный трансформатор (НТ);
- амперметр в качестве шунта;
- ТТ — трансформатор тока.
Схема устройства для проверки АВ:
Методика прогрузки требует частичного демонтажа аппарата, после проверки исправности — обратного монтажа. Устройство для проведения испытания может быть другого типа, главное чтобы на АВ подавался ток искусственного короткого замыкания с измерением его значения, и учетом времени срабатывания защиты автомата в электрической сети.
Существуют даже специальные комплекты для проверки АВ, например СИНУС-1600, показанный на фото:
Сам процесс
Прогрузка автоматического выключателя с электромагнитным расцепителем осуществляется для определения времени срабатывания автомата в пределах защищаемой зоны по заводским характеристикам. Для этого на устройстве для испытания выставляется ток нагрузки, который равняется максимальному амперажу для данного типа АВ и время, согласно заводским характеристикам.
Для проведения проверки теплового расцепителя на испытательной установке выставляется трехкратный ток нагрузки и максимальное время срабатывания на отключение, согласное заводским характеристикам. Обычно это время от 5 сек. до 0,5мин.
Подробно все действия по проверке автомата рассмотрены на видео:
Как прогрузить АВ первичным током
Испытания в домашних условиях
Все результаты проводимых работ заносятся в протокол. В документе отражается величина наводимого ампеража и время срабатывания автомата. Протокол прогрузки подписывается лицом, проводящим испытания. Образец заполнения протокола проверки предоставлен ниже:
Сроки испытаний
Периодичность испытаний должна быть оговорена в сопроводительных нормативных документах завода-изготовителя, но рекомендуемая проверка — раз в три года при нормальной эксплуатации автоматического выключателя при номинальном токе нагрузки. При аварийных срабатываниях или ненормальной работе АВ периодичность может быть изменена, и должна быть проведена внеплановая проверка. Все рекомендации относятся к бытовым автоматам и выключателям, установленным в производственных помещениях.
Согласно ПУЭ гл.3.2, пункт 1.8.37 прогрузка автоматических выключателей на вводных и секционных аппаратах защиты, сетях аварийного освещения, пожарной сигнализации — 2% АВ групповых сетей. Требования ПУЭ для других электроустановок 1% всех устанавливаемых автоматов.
В случае обнаружения автоматических выключателей, не соответствующих заводским характеристикам, проводится методика проверки всей партии. После проведения прогрузки на каждый аппарат должен быть поставлен штамп с логотипом лаборатории, проводящей испытание, датой проведения и словом «Испытано» или «Годен до … (дата)». Это свидетельствует о том, что автомат прошел проверку и годен к эксплуатации.
Вот по такой методике выполняется проверка автоматических выключателей напряжением до 1000 В. Как вы видите, прогрузить автомат можно даже прибором, собранным в домашних условиях, главное — знать технику безопасности и технологию испытаний. Надеемся, теперь вы знаете, что и как делать, чтобы самостоятельно проверить отключающую способность аппарата защиты.
Будет интересно прочитать:
- Почему срабатывает УЗО в щитке
- Как проверить работоспособность ТЭНа
- Как пользоваться мегомметром
Разновидности расцепителей
Известные виды расцепителей, применяемых в автоматических выключателях, по своему функциональному назначению делятся на независимые устройства и приборы максимального тока. Первые позволяют управлять отключением защитной аппаратуры дистанционно и используются в сочетании с определенным типом автоматического выключателя с установленным в нем реле напряжения.
Расцепители максимального тока располагаются непосредственно в корпусе АВ, являясь их конструктивным элементом. Этот тип устройств, обеспечивающих расцепление исполнительных механизмов АВ, подразделяется в свою очередь на следующие виды:
- тепловой расцепитель (по перегрузке по току);
- его электромагнитный аналог (по КЗ);
- комбинация из этих двух устройств;
- полупроводниковый или электронный расцепитель.
Автоматы с расцепителями первых двух типов, встроенных непосредственно в их корпус, обычно используются для защиты силовых линий 380 Вольт (их называют комбинированными). Этот тип расцепляющих устройств также устанавливается в питающие цепи асинхронных двигателей, где защита построена по двухступенчатой схеме. При их запуске в номинальных (допустимых) режимах срабатывает тепловой расцепитель, однако цепь при этом полностью не обесточивается. И лишь при достижении током предельной (аварийной) величины вслед за тепловой срабатывает э/м ступень, окончательно отключающая двигатель от трехфазной сети.
И тепловые, и электромагнитные расцепители устанавливаются в каждую из фаз питания асинхронного электродвигателя и могут срабатывать независимо один от другого.
Помимо чисто механических устройств расцепления в электротехнике все чаще применяются их электронные аналоги, принцип работы которых основан на ключевых свойствах входящих в них элементов. В качестве ключей обычно используются силовые транзисторы, полупроводниковый переход которых является управляемым аналогом спускового устройства. С помощью такой схемы запускается исполнительный узел (обычно – релейный или тоже электронный), отключающий аварийную цепь.
Принцип действия автоматического выключателя
Теперь разберемся, как работает автомат защиты сети. Подключение его осуществляется подъемом вверх рукоятки управления. Чтобы отключить АВ от сети, рычаг опускают вниз.
Когда автомат защитный электрический функционирует в обычном режиме, то электрический ток при поднятой вверх рукоятке управления поступает к аппарату через подсоединенный к верхней клемме кабель питания. Поток электронов идет к неподвижному контакту, а от него – к подвижному.
Затем по гибкому проводнику ток поступает на соленоид электромагнитного расцепителя. С него по второму гибкому проводнику электричество идет к биметаллической пластине, входящей в тепловой расцепитель. Пройдя по пластине, поток электронов через нижнюю клемму уходит в подключенную сеть.
Особенности работы теплового расцепителя
При превышении током цепи, в которой установлен автомат защиты, номинала устройства возникает перегрузка. Поток электронов высокой мощности, проходя через биметаллическую пластину, оказывает на нее термическое воздействие, делая более мягкой и заставляя выгнуться в сторону отключающего элемента. При вступлении последнего в контакт с пластиной происходит срабатывание автомата, и подача тока в цепь прекращается. Таким образом, тепловая защита позволяет не допустить чрезмерного нагревания проводника, которое может привести к расплавлению изоляционного слоя и выходу проводки из строя.
Нагревание биметаллической пластины до такой степени, чтобы она изогнулась и вызвала срабатывание АВ, происходит в течение определенного времени. Оно зависит от того, насколько величина тока превышает номинал автомата, и может занять как несколько секунд, так и час.
Срабатывание теплового расцепителя происходит в случае превышения током цепи номинала автомата как минимум на 13%. После остывания биметаллической пластины и нормализации величины текущего тока защитное устройство можно будет снова включить.
Существует еще один параметр, способный повлиять на срабатывание АВ под воздействием теплового расцепителя – это температура окружающей среды.
Если воздух в помещении, где установлен аппарат, имеет высокую температуру, то пластина нагреется до отключающего предела быстрее, чем обычно, и может сработать даже при незначительном возрастании тока. И наоборот, если в доме холодно, нагревание пластинки будет происходить медленнее, и время до отключения цепи увеличится.
Срабатывание теплового расцепителя, как было сказано, требует определенного времени, в течение которого ток цепи может прийти в норму. Тогда перегрузка исчезнет, и отключения устройства не произойдет. Если же величина электротока не снижается, автомат обесточивает цепь, предотвращая оплавление изоляционного слоя и не допуская возгорания кабеля.
Причиной перегрузки чаще всего становится включение в цепь устройств, суммарная мощность которых превышает расчетную для конкретно взятой линии.
Нюансы электромагнитной защиты

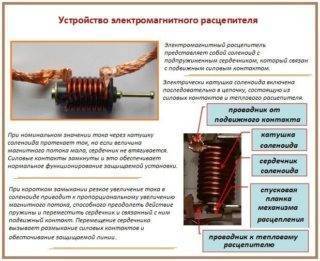

Электромагнитный расцепитель предназначен для защиты сети от короткого замыкания и по принципу работы отличается от теплового. Под действием сверхтоков КЗ в соленоиде возникает мощное магнитное поле. Оно сдвигает в сторону сердечник катушки, который размыкает силовые контакты защитного устройства, воздействуя на механизм расцепителя. Питание линии прекращается, благодаря чему исчезает опасность возгорания проводки, а также разрушения замкнувшей установки и автоматического выключателя.
Поскольку в случае КЗ в цепи происходит мгновенное возрастание тока до величины, способной за короткое время привести к тяжелым последствия, срабатывание автомата под воздействием электромагнитного расцепителя происходит за сотые доли секунды. Правда, при этом ток должен превысить номинал АВ в 3 и более раза.
Наглядно про автоматические выключатели на видео:
Дугогасительная камера
Когда контакты цепи, через которую протекает электрический ток, размыкаются, между ними возникает электрическая дуга, мощность которой прямо пропорциональна величине сетевого тока. Она оказывает на контакты разрушающее воздействие, поэтому для их защиты в состав устройства входит дугогасительная камера, представляющая собой набор пластинок, установленных параллельно друг другу.
При контакте с пластинами происходит дробление дуги, в результате чего снижается ее температура и происходит затухание. Газы, возникшие при появлении дуги, через специальное отверстие удаляются из корпусной части защитного устройства.
Что показано на графике время токовой характеристики
На примере 16-Амперного автомата, имеющего время токовую характеристику C, попробуем рассмотреть характеристики срабатывания автоматических выключателей .
На графике можно увидеть, как протекающий через автоматический выключатель ток влияет на зависимость времени его отключения. Кратность тока протекающего в цепи к номинальному току автомата (I/In) изображает ось Х, а время срабатывания, в секундах – ось У.
Выше говорилось, что в состав автомата входит электромагнитный и тепловой расцепитель. Поэтому график можно разделить на два участка. Крутая часть графика показывает защиту от перегрузки (работа теплового расцепителя), а более пологая часть защиту от КЗ (работа электромагнитного расцепителя).
Как видно на графике если к автомату С16 подключить нагрузку 23 А то он должен отключится за 40 сек. То есть при возникновении перегрузки на 45 % автомат отключится через 40 сек.
На токи большой величины, которые могут привести к повреждению изоляции электропроводки автомат способен реагировать мгновенно благодаря наличию электромагнитного расцепителя.
При прохождении через автомат С16 тока 5×In (80 А) он должен сработать через 0.02 сек (это если автомат горячий). В холодном состоянии, при такой нагрузке, он отключится в пределах 11 сек. и 25 сек. (для автоматов до 32 А и выше 32 А соответственно).
Если через автомат будет протекать ток равный 10×In, то он отключается за 0,03 секунды в холодном состоянии или меньше чем за 0,01 секунду в горячем.
К примеру, при коротком замыкании в цепи, которая защищена автоматом С16, и возникновении тока в 320 Ампер, диапазон времени отключения автомата будет составлять от 0,008 до 0,015 секунды. Это позволит снять питание с аварийной цепи и защитить от возгорания и полного разрушения сам автомат, закоротивший электроприбор и электропроводку.
Автоматы с какими характеристиками предпочтительнее использовать дома
В квартирах по возможности необходимо обязательно применять автоматы категории B, которые являются более чувствительными. Данный автомат отработает от перегрузки так же, как и автомат категории С. А вот о случае короткого замыкания?.
Если дом новый, имеет хорошее состояние электросети, подстанция находится рядом, а все соединения качественные, то ток при коротком замыкании может достигать таких величин, что его должно хватить на срабатывание даже вводного автомата.
Ток может оказаться малым при коротком замыкании, если дом является старым, а к нему идут плохие провода с огромным сопротивлением линии (особенно в сельских сетях, где большое сопротивление петли фаза-нуль) – в таком случае автомат категории C может не сработать вообще. Поэтому единственным выходом из этой ситуации является установка автоматов с характеристикой типа В.
Следовательно, время токовая характеристика типа В является определенно более предпочтительной, в особенности в дачной или сельской местности или в старом фонде.
В быту на вводной автомат вполне целесообразно ставить именно тип С, а на автоматы групповых линий для розеток и освещения – тип В. Таким образом будет соблюдена селективность, и где-нибудь в линии при коротком замыкании вводной автомат не будет отключаться и «гасить» всю квартиру.
