Фундаментный болт: как подобрать и установить устройство

  • 1 Выбор болтов
    • 1.1 Разновидности болтов
    • 1.

      2 Размеры

  • 2 Монтаж болтов

Фундаментный болт – это специальный крепежный элемент, используемый для соединения фундамента и строения (оборудования и так далее) между собой.

Болт для фундамента работает по технологии «якоря» (анкера), то есть устройство монтируется внутрь фундамента и надежно зацепляется. Правильно подобранный и установленный болт позволяет увеличить устойчивость и долговечность сооружения.

Крепления для сцепления фундамента и строения

При выборе болтов следует учитывать два основных параметра:

  • виды крепежных элементов;
  • размеры болтов.

Разновидности болтов

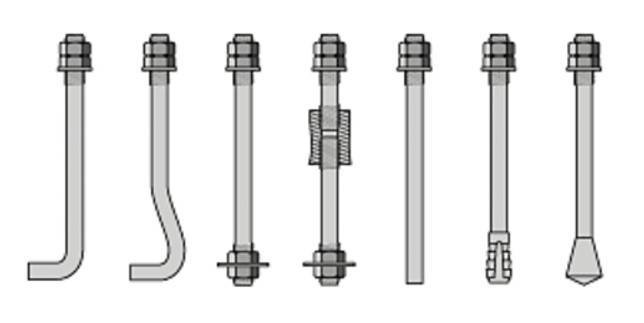

В настоящее время выпускаются анкерные болты для фундамента следующих видов (ГОСТ 24379.1-80):

прямые. Конструкция болта – металлический штырь с резьбой и гайкой. Прямой болт может быть установлен в фундамент на стадии заливки или после полного высыхания бетона. В последнем случае для фиксации крепежного узла используется эпоксидный клей или раствор цемента;

Фундаментный болт в прямом исполнении

изогнутые. Конец металлического штыря загнут в форме крюка или буквы Г. Дополняется резьбой с одной или двумя фиксирующими гайками. Преимущественная область применения – железобетонные основания различных форм и размеров;

Разновидности изогнутых болтов для фундамента

болт с анкерной плитой. Такой анкерный болт отличается наличием специальной вставки – анкерной плиты, за счет которой может быть значительно увеличена нагрузка на крепежный элемент. Единственным существенным недостатком конструкции является необходимость установки соединителей на стадии изготовления фундамента;

Фундаментные болты для больших нагрузок

составные. Болты предназначаются для прочного крепления двух конструкций между собой. Изделие состоит из металлического штыря, с одной стороны которого имеется анкерная плита, а с другой – одна или несколько крепежных гаек. Стыковка отдельных частей болта производится за счет соединительной муфты;

Основные виды составных болтов

съемные. Металлический штырь, дополненный анкерными системами, можно устанавливать не только в бетонные основания, но и при изготовлении кирпичного или каменного фундамента. Съемные болты дополнительно используются при сооружении систем коммуникаций.

Разновидности съемных фундаментных болтов

Размеры

Основными параметрами, имеющими существенное значение, при выборе являются:

  • диаметр болта;
  • длина болта.

При определении длины крепежа необходимо руководствоваться следующим правилом: длина болта не может быть больше толщины фундамента и не менее половины параметра (в таком случае добиться надежности соединения не получится).

В соответствии с ГОСТ максимальная длина разных видов болтов составляет:

  • 180 см для изогнутых, составных и съемных конструкций;
  • 140 см для прямых;
  • 5 м для болтов с анкерной плиткой.

Параметры длины анкерного болта

Второй размер – диаметр болта определяется в соответствии с такими параметрами, как коэффициент нагрузки и коэффициент затяжки. Определить данные параметры самостоятельно достаточно сложно, поэтому рекомендуется брать информацию из справочной таблицы.

Подбор диаметра болтов в зависимости от параметров

Монтаж болтов

Установить анкерные болты в фундамент можно своими руками. Для этого необходимо:

  1. определить места расположения болтов в соответствии со схемой будущей конструкции. Следует помнить, что болты располагаются исключительно под стенами. Установка анкеров под дверями и окнами не допустима;

Пример расположения болтов в фундаменте

  1. перед установкой болты рекомендуется соединить досками, металлическими пластинами или иными способами до полного высыхания цементного раствора. Это позволит избежать неправильности установки;

Соединения болтов перед установкой

  1. болты размещаются в опалубке после заливки фундамента бетоном. При установке следует следить за глубиной погружения и вертикальностью крепежного элемента.

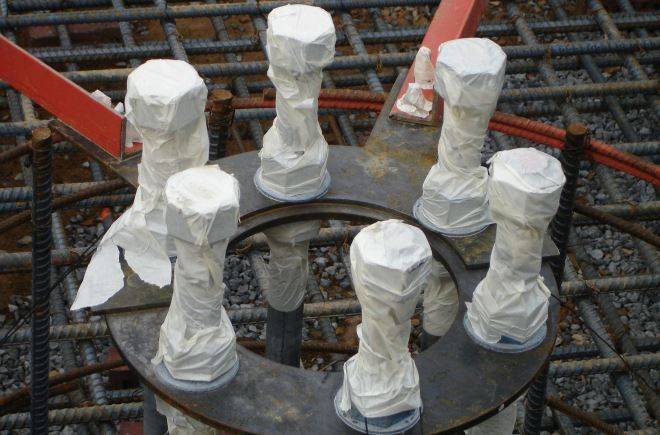

Болты, установленные в фундамент

Как установить болт в готовый фундамент — смотрите на видео.

При правильном подборе и корректной установке соединительные элементы позволят достичь более высокой прочности конструкции.

Основные характеристики

Болты фундаментные анкерные — это крепежные элементы, которые врезаются в структуру конструктивного материала. Они обеспечивают надежное соединение фундамента с конструкцией, что позволяет выдерживать крупные динамические или статические нагрузки.

Но чтобы они были достаточно надежными и имели хорошие несущие способности, они должны быть изготовлены на основе прочных и качественных материалов. Причем поверхность должна быть покрыта цинком, он защитить изделие от негативного внешнего воздействия.

С учетом того, что анкерные болты могут применяться для установки в фундаментных конструкциях разных размеров, они сильно отличаются друг от друга по своей длине. На рынке продаются изделия с глубиной заделки в пределах 15 см-5 м. А еще разным показателям соответствует и диаметр изделий, который будет больше в зависимости от их длины.

Основные виды изделий

Различают разновидности:

  • изогнутые с двумя гайками и шайбой;
  • фундаментный болт с анкерной плитой;
  • анкер составного сечения;
  • съемный вид;
  • прямого типа с двумя гайкам и шайбами;
  • с коническим окончанием.

По размеру различают малые (длина до 55 мм, а периметр сечения до 8 мм), средние (до 120 и 12 мм, соответственно), большие (220 и 24 мм). По варианту монтажа бывают распорные, клиновые и забивные.

Изогнутые

Под крюком располагается гайка, которая применяется в конструкции изогнутого метиза и служит для разжима распорной цанги. Так втулка надежно фиксируется в перегородке или несущей стене. Удобство этого вида заключается в том, что его можно убрать в любое время, если есть необходимость.

Эти виды применяются в быту и служат для навески приборов освещения, бойлеров, других устройств. В других вариантах свободный конец изгибается кольцом и приспособлен для натягивания веревки.

Составные

Фундаментный комбинированный болт служит для фиксации оборудования в опоре. Нижний стержень крепежного элемента с анкерной плитой и муфтой ставится до подачи бетона, а верхняя часть ввертывается в сцепление. Оборудование навинчивается на шпильку, затем верхняя часть приваривается. Используется метрический тип резьбы, материалом служит конструкционная углеродистая, низколегированная или конструкционная сталь.

Съемные

Втулка расширяется клином и прочно держится в бетоне за счет сил трения. При монтаже клин может забиваться внутрь цанги или ввинчиваться по резьбе. Есть разновидность крепежа, когда втулка снабжена двумя участками расширения и блокирует вылет метиза около головки и на теле анкерного устройства. Такими разновидностями крепят заполнения поемов, перегородки, несущие профили под панельную отделку.

Прямые

Забивные анкера относятся к механическим разновидностям и состоят из двух элементов:

  • стальной обоймы или из иного прочного материала;
  • резьбового штыря, вкручивающегося в кассету.

С анкерной плитой

Перед тем как крепить анкер в основании, в отверстие наливают специальный клей или химический раствор

При таком крепеже важно соблюдать технологию нанесения и выдержки, иначе может пострадать несущая способность соединения. Время эксплуатации каждого вида после заливки клея указывается в инструкции. Анкерная плита увеличивает площадь опоры предмета и поддерживает его дополнительно

Анкерная плита увеличивает площадь опоры предмета и поддерживает его дополнительно.

Фундаментные анкерные болты: ГОСТ, виды, монтаж

Несмотря на то, что фундаменты любого типа являются надежными и прочными элементами строительных конструкций, соединять их со стенами возводимых зданий желательно при помощи специальных крепежей, в качестве которых можно использовать болты фундаментные.

Внедрение фундаментных болтов в монолитную плиту для последующего закрепления несущей колонны

Такие изделия позволяют повысить устойчивость строительной конструкции и отличаются не только своими размерами, но также повышенной прочностью и особой системой фиксации, работающей по принципу якоря, внедренного в структуру строительного материала и находящегося с ним в надежном зацеплении. Чтобы крепления подобного типа эффективно справлялись со своей задачей, необходимо грамотно подбирать их и строго следовать правилам выполнения их монтажа.

Разновидности

Как бы просто ни был устроен монолитный фундамент, на деле оказывается, что здесь действуют множество факторов, заметно влияющих на надежность крепления. Соответственно, и фундаментные болты имеют множество разновидностей.

По конструктивным особенностям

По конструктивным особенностям фундаментный анкерный болт разделяют на следующие виды.

  • Изогнутый – состоит из шпильки, шайбы и двух гаек. Один конец штыря имеет изогнутую форму – крюк. Согласно ГОСТ максимальная длина изделия достигает 180 см. Применяется анкер для крепления металлических и железобетонных конструкций. Шайба может быть разных размеров для оборудования с разными монтажными отверстиями. Применяют крепеж, если высота фундамента не зависит от глубины заделки анкера.
  • С анкерной плитой – на нижнем резьбовом конце штыря имеется анкерная плита, закрепляемая при помощи резьбовых гаек. Плита и обуславливает надежность крепления в бетоне. Строение может иметь разное, что определяется строением фундамента. Максимальная длина изделия – 5 м. Используется анкер для крепления металлических и железобетонных конструкций. Этот вариант устанавливается для бетонирования. Имеет меньшую глубину заделки, а поэтому применяется тогда, когда высота основания зависит от глубины заделки.
  • Составной с анкерной плитой – в дополнении к резьбовой шпильке и анкерной плите появляется муфта, что позволяет соединить две части анкерного болта. Таким образом выполняют стяжку двух конструкционных элементов, монтируемых методом поворота или надвижки. Общая схема монтажа такова: в фундамент бетонируют часть шпильки с муфтой, затем устанавливают механизм и вкручивают верхнюю часть в муфту. Длина вкручивания составляет не менее 1,6 от диаметра резьбы.
  • Съемный – монтируется в заливной фундамент. Анкерная плита может иметь разные исполнения: сварная, литая, плоская анкерная плита. Этот вариант разработан для фиксации в бетонный, кирпичный или каменный фундамент. Чаще всего их используют для крепления прокатного оборудования, поскольку оно подвергается высокой динамической нагрузке. Также съемный крепеж требуется в тех случаях, где, как показывает практика, болты придется заменять со временем. Съемный болт монтируется несколько иначе: в фундамент бетонируют только анкерную часть, а шпильку устанавливают после обустройства фундамента.
  • Прямой – самая простая модификация, состоящая из металлического штыря и гайки. Длина может достигать 140 см. Этот вариант рассчитан на установку в готовый твердый фундамент, когда деформационные нагрузки исключаются. Прямой анкер крепят на клеевой или цементный раствор и удержание он обеспечивает за счет сил склеивания. Обычное их применение – строительные работы.
  • Распорный с коническим концом – устанавливается в готовый фундамент, предварительно для него высверливается отверстие. Фиксируется крепеж при помощи разжимных цанг или цементным раствором. Крепеж также используют в строительных работах, но при сооружении конструкций, подвергаемых вибрационной нагрузке.

Фундаментный анкер-болт (разновидности)

По условиям эксплуатации

Крепеж различается по условиям эксплуатации:

  • расчетные – анкер воспринимает нагрузку, возникающую при работе оборудования, и передает ее фундаменту;
  • конструктивные – их главной задачей является обеспечение стабильной работы механизмов и предотвращение случайных сдвигов. При этом стойкость к опрокидыванию или смещению обеспечивается главным образом весом самой конструкции или машины.

По методу установки

По методу установки различают такие виды фундаментных болтов:

  • устанавливаемые до бетонирования – большинство видов закрепляются таким образом: изогнутые, с анкерной плитой и так далее;
  • устанавливаемые в готовый фундамент – это прямые и распорные. Для их монтажа необходимо высверливать отверстие в бетоне. Анкер, который фиксируется в готовое основание, запрещается использовать при возведении высотных зданий, поскольку ветровая нагрузка для них является основной.

Производство фундаментных анкерных болтов запечатлено в этом видео:

Определение анкерных болтов


Анкерные болты для фундамента Болт удерживается в основании из-за трения и усилия упора. Распирание создается за счет распора стальной цанги или дюбеля из пластика. Давление (упор), получаемое анкером, возникает в глубине и возмещается внутренней обструкцией материала изгибу, сжатию, смятию. Такой принцип характерен для металлических анкеров, болтов фундамента.

Метиз разрушается на самом слабом участке, при этом случается:

  • взрыв скобяного изделия — абсолютный или частичный выброс с сохранением целостности конструктива;
  • срез — разрушение по границе основания под влиянием сдвига;
  • излом или сгиб — деформация под воздействием изгибающего усилия;
  • взрыв основания — разрушение при нагрузке, которая выше несущей способности основы.

ГОСТ фундаментные болты

Так как фундаментные болты испытывают чрезмерные нагрузки и призваны снимать напряжение со стен и основания, к их изготовлению предъявляются повышенные требования. Существует специальный ГОСТ, в котором регламентируется не только размер болта и его конструкция, но и определяется материал изготовления. Вне зависимости от конструктивной особенности болта, он должен быть изготовлен из высокопрочной легированной или углеродистой стали. На поверхность, в ряде случаев, и, если в этом есть технологическая необходимость, наносится слой цинка. Методы нанесения покрытия могут быть двух типов:

  1. Гальванический. От цинковой заготовки в специальной гидролизной ванне атомы передаются на болт, полностью покрывая его поверхность.
  2. Диффузионный. Защитное покрытие наносится при высокой температуре, благодаря чему происходит проникновение атомов защитного материала в поверхность заготовки.

Оба метода показывают превосходный результат, и не имеет значения, каким из них было нанесено покрытие, при условии, что все сделано согласно нормативам и установленным правилам.

Комплектность согласно ГОСТ 24379.1-2012

Государственный стандарт предусматривает ряд отсылок к другим нормативным документам. В частности к размеру и шагу резьбы болта, а также качеству используемой стали. Данный ГОСТ различает несколько типов болтов, каждый из которых мы рассмотрим чуть ниже.

Также в регламенте описываются подробные требования по комплектации. Согласно им фундаментный болт должен состоять из следующих элементов:

  • Центральный стержень. Основной элемент анкера;
  • Арматура анкерная;
  • Плита;
  • Втулка;
  • Муфта;
  • Шайба;
  • Гайка;
  • Труба;
  • Разжимная цинга.

В зависимости от конструкции анкера и его типа часть элементов может отсутствовать. Например, в прямом болте используется только центральная штанга и гайка, накручиваемая на резьбу с одной стороны болта. Это самая простая конструкция. В более сложных, составных элементах используются все перечисленные элементы, а в ряде случаев еще и в нескольких экземплярах. В частности гайки и шайбы могут быть в количестве больше одной штуки.

Виды анкеров: правильный крепёж

Если говорить о надёжности крепежа для кирпича и бетона, то предпочтительней анкер, чем дюбель. Главной «удерживающей силой» для него служит не трение, а сопротивление материала разрушению. И включаются эти силы благодаря своеобразному якорю, который образуется за счёт ослабленного прорезями участка гильзы.

Анкерный болт с гайкой

Несмотря на название, по сути этот вид крепежа представляет собой резьбовую шпильку с клином в металлической гильзе. В центральной части гильзы есть уплотняющие наплывы и четыре «окошка» с прорезями до самого клина. А в качестве «движителя», приводящего анкер в рабочее состояние, используется гайка.

Размеры клина подобраны таким образом, что диаметр основания конуса равен внешнему диаметру гильзы, а «узкая часть» совпадает с диаметром шпильки.

Монтаж несложен:

  • сверлят отверстие (диаметром чуть больше, чем у гильзы), и очищают его;
  • вбивают анкерный болт до упора шайбы в основание;
  • проворачивают гайку по часовой стрелке;
  • шпилька движется наружу, а гильза остаётся неподвижной благодаря наплывам;
  • клин втягивается внутрь гильзы и распирает прорезанные лепестки.

Так же работает анкер с потайной головкой. Роль гайки с шайбой выполняет полый цилиндр с внутренней резьбой, имеющий вид соответствующего винта под крестовую отвертку.

Клиновой анкер

В какой-то мере этот вид анкера напоминает предыдущий, но имеет короткую муфту, надетую на шпильку перед самым клином.

Принцип действия: гильза «сидит» плотно в отверстии, а при прокручивании гайки движется шпилька, которая втягивает клин и распирает лопасти гильзы.

Потолочный анкер с кольцом (ушком)

Это разновидность клинового анкера. Отличие в том, что лепестки муфты раздвигаются не под действием вращения шпильки с клином, а при усилии на вырывание анкера из потолка.

Анкерный болт

Металлическая муфта у этого вида имеет такое же устройство, как у анкерного болта с гайкой — полый цилиндр с четырьмя окошками и прорезями до клина. Но в качестве клина используется конусная гайка. Клин задвигается в муфту при прокручивании обычного болта с шестигранной головкой.

Помимо шестигранной головки под гаечный ключ у болта может быть крепёжный «хвостовик» в виде кольца или крюка.

Двухраспорный анкер

Это усиленный вариант анкерного болта.

Отличия:

  • на металлический стержень (шпильку) с прорезью под шлиц надеты две муфты;
  • короткая муфта входит в длинную конусом;
  • при завинчивании гайки короткая муфта распирается конусной гайкой;
  • длинная муфта наползает на короткую, которая служит для неё распирающим клином.

Помимо такого варианта, эти анкеры могут оканчиваться крепёжным крюком или кольцом.

Разжимной анкер

Гильза этого анкера сделана в виде полого цилиндра с четырьмя широкими прорезями на конце и стопорной плоской пружиной, удерживающей лепестки в начальном положении. Внутри гильзы находится четырёхгранный элемент, каждая грань которого входит в свою прорезь. А чтобы элемент не выпал из анкера до монтажа, каждый лепесток заканчивается небольшим бортиком.

Под гильзу подбирают тип и длину болта. Это может быть обычный болт с шестигранной головкой.

Шпилька с хвостовиком в виде крюка или кольца и гайкой.

При ввинчивании болта четырёхгранный элемент распирает сегменты гильзы.

Рамный анкер

Основное назначение — сквозное крепление к основе оконных рам и дверных блоков.

Гильза имеет прорези со стороны конической гайки и со стороны головки винта. При вкручивании винта происходит «якорение» анкера с двух сторон. А специальные рёбра не дают гильзе проворачиваться вместе с винтом.

Гвоздевые анкеры

Этот вид имеет форму полого гвоздя с прорезью, внутрь которого вбивается полукруглый клин.

Другая разновидность немного отличается — прорезей четыре, а клин сам имеет форму гвоздя.

Анкер забивной

Небольшая гильза с внутренней полостью «на конус» и резьбой. На конце четыре прорези с рифлёной поверхностью.

Анкер вбивают в отверстие с помощью специальной насадки, а затем вкручивают болт или винт.

Анкер винтовой

Специальный вид для крепления деталей в слабых основаниях (в строительных блоках с высокой пустотностью).

Гильза имеет ослабленные сверху и посередине прорези, на конце заканчивается гайкой.

При завинчивании винта в гайку гильза деформируется, ламели разжимаются насколько позволяет пустотность основания и образуют удерживающий «пояс».
