Как рассчитать параметры труб

Для чего это нужно знать

Ниже рассмотрим ситуации, когда данные параметры обычно всегда необходимо учитывать в работе:

  1. Знание формулы площади будет полезным, когда рассчитывается теплоотдача теплого пола или регистра отопления.Данные можно получить, исходя из общей площади, которая отдает воздуху в помещении тепло от рабочей жидкости определенной температуры.
  2. Второй вариант – обратная ситуация, которая встречается также часто. Особенно, если необходимо подсчитать потери тепла по всей протяженности трубопровода к отопительному прибору. При расчете количества и размеров конвекторов, радиаторов и других приборов инструкция требует знать точно, какое количество калорий они смогут выдавать. Данные определяются с учетом площади поверхности трубопровода, транспортирующего воду.

На фото – расчет отопления 1 кв. м площади, исходя от диаметра трубопровода

  1. Если вы будете знать, как посчитать площадь поверхности трубы, вы сможете закупить правильное количество теплоизоляции. Очень часто протяженность теплотрассы составляет десятки километров, поэтому точные данные помогут компаниям сохранить внушительные средства.

Калькулятор площади поверхности трубыиз стали для покрасочных работ

  1. Еще один момент – затраты на покраску или антикоррозионное покрытие, цена которых иногда внушительна. В данном случае знания позволят точно рассчитать необходимый объем материала. Кроме того, так можно косвенными методами определить нерадивость исполнителей работ, если расходы на 1 м2 поверхности будут существенно возрастать.
  2. Расчет площади трубы (сечение) позволит узнать максимальную проходимость изделия. Конечно, можно просто установить сразу заведомо больший диаметр, однако при больших капиталовложениях в строительные объекты данный показатель играет существенную роль в перерасходе средств.

Не стоит также забывать, что когда открывается кран горячего водоснабжения, объем жидкости в водопроводе бесцельно остывает. Большой диаметр трубы аккумулирует большое количество воды, которая в ней будет стоять, поэтому вы потратите больше тепла на нагрев помещения.

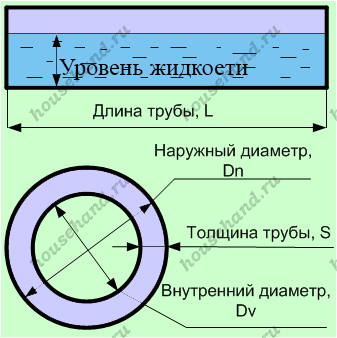

Как рассчитать сечение

  1. Необходимо высчитать площадь круга и отнять толщину стенок.
  2. Формула следующая: S = π(D/2-N)2.D – диаметр, N – толщина стенок.

Для гидравлических расчетов последней и ввели понятие – живое сечение.

Диаметр водопровода должен соответствовать его задачам

Расчет поверхности

Геометрическая задача, с которой вы не раз встречались на уроках, когда нужно было узнать площадь поверхности цилиндра, а, труба – это он и есть. Чтобы узнать нужную цифру необходимо знать длину окружности и высоту цилиндра (в нашем случае длину трубопровода).

Формула длины окружности – Lокр = πD, поверхности – S = πDL, где L–длина трубопровода, а D–его диаметр.

Для окрашивания можно использовать данную формулу напрямую, если же необходимо проводить теплоизоляционные работы, материала понадобиться несколько больше, так как он имеет толщину. К тому же во время процесса минеральная вата укладывается с некоторым перехлестом полотен.

Утепление стальных изделий своими руками

Рассчитываем внутреннюю поверхность

Не специалисты обязательно зададут вопрос – для чего нужно знать данный параметр? Специалисты же ответят – для гидродинамических расчетов, чтобы знать, какая площадь имеет контакт с водой во время движения по трубам.

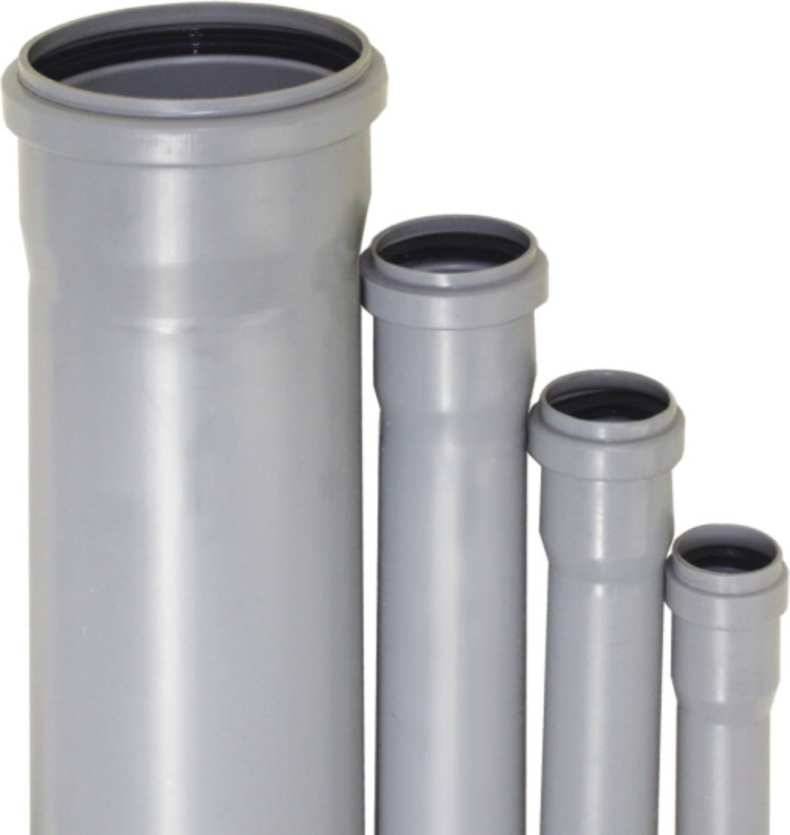

Внутренняя поверхность пластиковых изделий не зарастает минеральными отложениями

С этим параметром есть несколько связанных нюансов:

ДиаметрЧем он больше, тем меньше шероховатость стенок оказывает влияние на движение рабочей жидкости. Если у трубопровода диаметр большой, а его длина маленькая, сопротивлением трубы можно пренебречь.
ШероховатостьДанный параметр имеет большое значение для гидродинамических расчетов. Например, стальная ржавая внутри водопроводная труба и гладкая полипропиленовая по-разному влияют на скорость рабочей жидкости.
Постоянство внутреннего диаметраСтальные и чугунные изделия из-за коррозии и минеральных отложений со временем изменяют свою внутреннюю площадь. Из-за этого проход для потока уменьшается.

Коррозия на внутренней поверхности уменьшает проход для рабочей жидкости

Формула расчета при этом будет такой – S=π(D-2N)L, где N–толщина стенки, L–длина трубопровода, D–его диаметр.

Расчеты напряженно-деформированного состояния труб и оболочек от действия гидростатического давления

Skip to content

Проектирование и разработка конструкторской документации. Механическое промышленное оборудование, системы, металлоконструкции.

Комплексные расчеты на прочность. Гидро- и газодинамика. Тепловые расчеты.

При транспортировке и хранении жидких сред, организации технологического процесса, использовании систем гидропривода, теплообмена и во многих других случаях неизбежно возникает необходимость работы технических объектов под действием гидростатического давления.

Комплексный расчет трубопроводов и их элементов на прочность выполняется в соответствии с ГОСТ 32388-2013, расчет сосудов и аппаратов по ГОСТ 34233.1-2017.

Данные нормативные документы регламентируют, кроме всего прочего, номинальные допускаемые напряжения стенок трубопроводов и сосудов под давлением.

Здесь же мы ограничимся онлайн расчетом напряженно-деформированного состояния самых общих задач – трубопровода, толстостенной и составной трубы, а так же тонкостенной осесимметричной оболочки.

Расчет прочности трубопровода

Прочностной расчет трубопровода – наиболее распространенная задача, и здесь, кроме определения напряжений и деформаций по заданной толщине стенки и давлению, рассчитывается толщина стенки трубы с учетом заданной скорости коррозии и допускаемого номинального напряжения. Скорость коррозии в целом зависит от проводимой среды и скорости потока, и рассчитывается по отраслевым стандартам.

В местах приварки плоских фланцев, приварной арматуры и других жестких элементов наблюдается краевой эффект – возникновение изгибных напряжений вследствие ограничения свободного расширения трубопровода под действием давления. В алгоритме реализована возможность учета краевого эффекта при расчете напряжений.

Исходные данные:

D – диаметр трубопровода, в миллиметрах;

t – толщина стенки трубы, в миллиметрах;

P – давление в трубопроводе, в паскалях;

E – модуль упругости материала, в паскалях;

ν – коэффициент Пуассона;

s – скорость коррозии, в миллиметрах / год;

– допускаемые номинальные напряжения, в мегапаскалях.

РАСЧЕТ ТРУБОПРОВОДА ПОД ДАВЛЕНИЕМ

Эквивалентные напряжения стенки σ, МПа

Радиальные перемещения точек трубы Х, мм

Расчетная толщина стенки tрасч, мм

tрасч = P×D / 2 + T×S.

Выполнен расчет частного случая осесимметричной оболочки – сферы под внутренним давлением.

Радиальные перемещения стенки:

X = (D×σ / 2E)×(1 – ν).

В технике широко применяются такие конструкции, которые с точки зрения расчета на прочность и жесткость могут быть отнесены к тонкостенным осесимметричным оболочкам вращения. В основном это различного рода сосуды под давлением.

Оболочки такого типа рассчитываются по безмоментной теории и в них рассматриваются только нормальные напряжения в меридианальном направлении (вдоль образующей) и в окружном направлении (перпендикулярном меридианальному).

Ниже даны вычисления эквивалентных напряжений в заданной точке осесимметричных оболочек произвольной геометрии.

Напряжения в окружном направлении:

σt×sinβ / r + σm / R = 1 – уравнение Лапласа.

В случае, если толщина стенки трубы превышает одну десятую среднего радиуса поперечного сечения, то труба считается толстостенной и расчет прочности не допускается проводить по методике расчета тонкостенных труб.

Причиной этому является изменение окружных напряжений по толщине стенки трубы (в тонкостенных трубах оно принято постоянным), а так же то, что в наружных слоях стенки трубы радиальные напряжения сравнимы по значению с окружными напряжениями и их действием пренебрегать уже нельзя.

Ниже рассчитываются напряжения толстостенной трубы в радиальном, окружном и осевом направлении, а так же эквивалентные напряжения по III теории прочности в произвольно взятой точке.

Напряжения в осевом направлении:

σz = F/(π×(R22 – R12)).

Минимально возможные максимальные напряжения в трубе, нагруженной внутренним давлением не могут быть меньше удвоенного значения давления нагрузки вне зависимости от толщины стенки трубы.

В случае, если номинальные допустимые напряжения лежат ниже этого значения, могут быть применены составные трубы.

Ниже выполнен расчет натяга из условий равнопрочности внутренней и внешней трубы, расчет оптимального диаметра сопряжения, обеспечивающего минимальные напряжения, а так же расчет контактного давления между смежными стенками трубы. По результатам данного расчета можно вычислить напряжения в произвольной точке составной трубы, воспользовавшись выше приведенным расчетом толстостенных труб.

Виды сечений труб.

Для прокладки водопровода или канализации в строительстве применяют трубы различных форм и сечений. Для классического водопровода могут использоваться круглые, квадратные, прямоугольные, треугольные, эллипсовидные и прочие трубы. Для канализации используют трубы круглой, полукруглой, эллиптической, полуэллиптической, яйцевидной, прямоугольной, трапецеидальной и прочих форм и сечений.

Наибольшей популярностью пользуются трубы с круглой формой поперечного сечения. Изготовление таких труб малозатратно, они обладают хорошими техническими характеристиками, а также рядом отличных технических и эксплуатационных качеств.

Для расчета веса трубы, либо длины трубы вы можете воспользоваться трубным калькулятором.

Виды сечений трубопровода могут быть различными:

а) — Круглые;
б) — Квадратные;
в) — Прямоугольные;
г) — Треугольные;
д) — Эллипсовыидные;
е) — Кольчатые;
а,b — Линейные размеры.

Далее представлены формы поперечных сечений самотечных труб и каналов, такие как:

  • а) — Круглое,
  • б) — Полукруглое,
  • в) — Шатровое,
  • г) — Банкетное,
  • д) — Яйце­видное (овондальное),
  • е) — Эллиптическое,
  • ж) — Полукруглое с прямыми вставками;
  • э) — Яйцевидное перевернутое,
  • и) — Лотковое,
  • к) — Пятиуголь­ное,
  • л) — Прямоугольное,
  • м) — Трапецеидальное

Внутренние силы в методе сечений

Полученную бесконечную систему сил по правилам теоретической механики можно привести к центру тяжести поперечного сечения. В результате получим главный вектор R и главный момент M (рис. 1.3, в). Разложим главный вектор и главный момент на составляющие по осям x, y (главные центральные оси) и z.

Получим 6 внутренних силовых факторов, возникающих в поперечном сечении стержня при его деформировании: три силы (рис. 1.3, г) и три момента (рис. 1.3, д).

Сила N — продольная сила

– поперечные силамы,

момент относительно оси z () – крутящий момент

моменты относительно осей x, y () – изгибающие моменты.

Запишем для оставленной части тела уравнения равновесия (уравновесим):

Из уравнений определяются внутренние усилия, возникающие в рассматриваемом поперечном сечении стержня.

Для чего нужны расчеты параметров труб

В современном строительстве используются не только стальные или оцинкованные трубы. Выбор уже довольно широк — ПВХ, полиэтилен (ПНД и ПВД), полипропилен, металлопластк, гофрированная нержавейка. Они хороши тем, что имеют не такую большую массу, как стальные аналоги. Тем не менее, при транспортировке полимерных изделий в больших объемах знать их массу желательно — чтобы понять, какая машина нужна. Вес металлических труб еще важнее — доставку считают по тоннажу. Так что этот параметр желательно контролировать.


То, что нельзя измерить, можно рассчитать

Знать площадь наружной поверхности трубы надо для закупки краски и теплоизоляционных материалов. Красят только стальные изделия, ведь они подвержены коррозии в отличие от полимерных. Вот и приходится защищать поверхность от воздействия агрессивных сред. Используют их чаще для строительства заборов, каркасов для хозпостроек (гаражей, сараев, беседок, бытовок), так что условия эксплуатации — тяжелы, защита необходима, потому все каркасы требуют окраски. Вот тут и потребуется площадь окрашиваемой поверхности — наружная площадь трубы.

При сооружении системы водоснабжения частного дома или дачи, трубы прокладывают от источника воды (колодца или скважины) до дома — под землей. И все равно, чтобы они не замерзли, требуется утепление. Рассчитать количество утеплителя можно зная площадь наружной поверхности трубопровода. Только в этом случае надо брать материал с солидным запасом — стыки должны перекрываться с солидным запасом.

Сечение трубы необходимо для определения пропускной способности — сможет ли данное изделие провести требуемое количество жидкости или газа. Этот же параметр часто нужен при выборе диаметра труб для отопления и водопровода, расчета производительности насоса и т.д.

Что такое трубопровод

Поговорим о том, что собой представляет данные сооружения и какие элементы входят в систему.

Элементы системы

Трубопровод – это конструкция, созданная для перемещения газов, жидкостей либо сыпучих веществ.

Сооружение представляет собой беспрерывную сеть из таких элементов:

  • труб,
  • крепежей,
  • уплотнений,
  • средств автоматики,
  • запорно-регулирующей арматуры,
  • опор,
  • прокладок,
  • контрольно-измерительных устройств,
  • подвесок,
  • соединительных деталей,
  • антикоррозийных элементов,
  • других необходимых материалов.

Из соединительных деталей в ход идут:

Главная миссия соединительных деталей – сочленение элементов, включая такие важные места, как наклоны, повороты, изгибы, колебания в диаметре труб, а также в ситуациях, когда использование сети приостановлено. Соединение деталей осуществляется преимущественно сваркой встык.

Для чего нужны трубопроводы

Львиная доля (около 2/3 частей) от общей протяженности трубопроводов в нашей стране – магистрали. Они – транспорт для нефти, газа к местам потребления или переработки (на производства, в порты и т.д.). После переработки продукты направляются к потребителям также по магистральным системам. В России итоговая протяженность таких конструкций – более 200 тысяч километров. Оставшуюся треть трубопроводов относят к технологическому типу. По ним транспортируют жидкость, газ, пар в готовом виде либо в качестве полуфабрикатов, сырья. Такие сети оборудованы противопожарными и защищающими от воздействия на организм и природу вредных веществ устройствами.

Параметры и качество изделий, задействованных в строительстве трубопроводов, подтверждается посредством паспортов и сертификатов заводом-производителем, конечно, если вы не приобретете ворованный или самопальный товар.

Расчет сечении труб

Перед выяснением, надо узнать площадь окружности

Но важно учитывать разницу диаметра снаружи и толщины стенки

Формула для расчета площади:

  • S=п*R²,
  • S — знак площади;
  • п — знак ПИ (3,1415);
  • R — знак радиуса.

Если для расчета используются значения диаметра снаружи, толщина, стоит взять эту формулу:

  • S=п*(D/2-T)²,
  • S — знак площади сечения;
  • п — знак ПИ (3,1415);
  • D — знак диаметра снаружи;
  • T — знак толщины.

Дальше нужно применить формулу для расчета:

  • S=3,141*(3/2-0,015м)²=4,66м²
  • Получается, что сечение труб равняется 4,66 м2.

То, насколько точными будут вычисления, зависит от числа «пи». Но в процессе строительстве нет нужды рассчитывать все точно. Число «пи» можно принять как 3,141. А конечное число нужно сократить до двух цифр после запятой.

Классификация нагрузок на профильную трубу

Каждый строительный материал оказывает определённое сопротивление внешней нагрузке, и сталь не является исключением.

Если нагрузка на профиль находится в пределах нормы, то стальная труба может согнуться, но она справиться с нагрузкой.

Если груз убрать, то конструкция из стали вернётся в прежнее положение.

Однако если произошло превышение нормы нагрузки, начинается деформация трубопроводного изделия, в результате чего происходит разрыв профиля в месте сгиба.

Чтобы избежать возникновения в будущем неприятных ситуаций, следует сделать расчёт нагрузки на профильную трубу.

При вычислении нагрузки на профиль необходимо учитывать следующие параметры:

  1. размер и тип сечения;
  2. показатель напряжения трубопровода;
  3. величина прочности материала;
  4. тип нагрузки.

Согласно своду правил (СП) нагрузка на профиль может быть:

  • постоянной. При этом показатели её веса и давления остаются неизменны (вес элементов здания, грунта и др.);
  • временной (вес лестничного проёма, котельной в частном доме и др.);
  • краткосрочной (снег и ветер, вес человека и др.);
  • особой (автоавария и др.).

Например, при возведении навеса во дворе частного дома профиль используют в качестве несущей конструкции. В этом случае при вычислении нагрузки следует учитывать такие параметры:

  • материал для навеса;
  • вес снежного покрова;
  • скорость ветра и др.

Для этого необходимо воспользоваться сводом правил СП «Воздействия и нагрузки». В нём имеется несколько карт и правила, которые следует использовать при вычислении нагрузки профильной трубки.

ПОСМОТРЕТЬ ВИДЕО

При вычислении нагрузки на профильную трубку применяются такие методы:

  1. расчёт нагрузки на профильную трубу с использованием сведений из справочных таблиц;
  2. применение формулы напряжения при изгибе трубопроводного изделия;
  3. расчёт нагрузки с использованием специального калькулятора.

Для вычисления прогиба профиля нужно использовать такие сведения:

  • величину момента трубной инерции (I);
  • длину пролёта (L);
  • величину нагрузки на трубопроводное изделие (Q);
  • величину модуля упругости, взятую из СНиП.

Такие значения надо вставить в определённую формулу прогиба. Для каждого метода определения нагрузки составляется своя формула прогиба.

В итоге не обладая базовыми правилами из физики и не видя в глаза Сопромат, следует заказать расчёт нагрузки на определённые конструкции (кровля, каркас) и трубопроводные изделия специалисту в этом деле.

Классификация нагрузок на профильную трубу

Каждый строительный материал оказывает определённое сопротивление внешней нагрузке, и сталь не является исключением.

Если нагрузка на профиль находится в пределах нормы, то стальная труба может согнуться, но она справиться с нагрузкой.

Если груз убрать, то конструкция из стали вернётся в прежнее положение.

Однако если произошло превышение нормы нагрузки, начинается деформация трубопроводного изделия, в результате чего происходит разрыв профиля в месте сгиба.

Чтобы избежать возникновения в будущем неприятных ситуаций, следует сделать расчёт нагрузки на профильную трубу.

При вычислении нагрузки на профиль необходимо учитывать следующие параметры:

  1. размер и тип сечения;
  2. показатель напряжения трубопровода;
  3. величина прочности материала;
  4. тип нагрузки.

Согласно своду правил (СП) нагрузка на профиль может быть:

  • постоянной. При этом показатели её веса и давления остаются неизменны (вес элементов здания, грунта и др.);
  • временной (вес лестничного проёма, котельной в частном доме и др.);
  • краткосрочной (снег и ветер, вес человека и др.);
  • особой (автоавария и др.).

Например, при возведении навеса во дворе частного дома профиль используют в качестве несущей конструкции. В этом случае при вычислении нагрузки следует учитывать такие параметры:

  • материал для навеса;
  • вес снежного покрова;
  • скорость ветра и др.

Для этого необходимо воспользоваться сводом правил СП «Воздействия и нагрузки». В нём имеется несколько карт и правила, которые следует использовать при вычислении нагрузки профильной трубки.

ПОСМОТРЕТЬ ВИДЕО

При вычислении нагрузки на профильную трубку применяются такие методы:

  1. расчёт нагрузки на профильную трубу с использованием сведений из справочных таблиц;
  2. применение формулы напряжения при изгибе трубопроводного изделия;
  3. расчёт нагрузки с использованием специального калькулятора.

Для вычисления прогиба профиля нужно использовать такие сведения:

  • величину момента трубной инерции (I);
  • длину пролёта (L);
  • величину нагрузки на трубопроводное изделие (Q);
  • величину модуля упругости, взятую из СНиП.

Такие значения надо вставить в определённую формулу прогиба. Для каждого метода определения нагрузки составляется своя формула прогиба.

В итоге не обладая базовыми правилами из физики и не видя в глаза Сопромат, следует заказать расчёт нагрузки на определённые конструкции (кровля, каркас) и трубопроводные изделия специалисту в этом деле.

Порядок расчета веса профильных труб

На отечественном рынке продают трубный стальной прокат разных форм: круглой, квадратной, прямоугольной. Как же правильно вычислить массу погонного метра профильной трубы?

Расчет № 1. Для примера рассчитаем вес квадратной трубы. Для этого пользуются такой формулой:

P = (L — Sст)хSстх0,0316, где

P – вес метра изделия;

Sст. – толщина стенки;

L – величина стороны квадрата;

0,0316 – константа, определенная эмпирическим путем.

Если L=60 мм, а Sст. =3 мм, тогда:

P = (60-3)×3×0,0316 =5,404 кг.

Расчет № 2.Чтобы вычислить вес прямоугольных труб, надо использовать другую формулу:

P = (L1 — L2 — Sст)хSстх0,0158, где

L1 и L2 – длина сторон;

Sст. – толщина стенки;

0,0158– эмпирическая константа.

В том случае, когда L1 и 2= 40 и 20 мм, Sст. =2 мм, тогда вес метра прямоугольного изделия будет равняться:

Р = (40+20-2х2)х2х0,0158≈1,8 кг.

Расчет расхода воды по диаметру трубы и давлению по таблице и СНИПу 2.04.01-85

Предприятия и жилые дома потребляют большое количество воды. Эти цифровые показатели становятся не только свидетельством конкретной величины, указывающей расход.

Помимо этого они помогают определить диаметр трубного сортамента. Многие считают, что расчет расхода воды по диаметру трубы и давлению невозможен, так, как эти понятия совершенно не связаны между собой.

Но, практика показала, что это не так. Пропускные возможности сети водоснабжения зависимы от многих показателей, и первыми в этом перечне будут диаметр трубного сортамента и давление в магистрали.

Выполнять все расчеты рекомендуют еще на стадии проектирования строительства трубопровода, потому, что полученные данные определяют ключевые параметры не только домашнего, но и промышленного трубопровод. Обо всем этом и пойдет далее речь.

Какие факторы влияют на проходимость жидкости через трубопровод

Критерии, оказывающие влияние на описываемый показатель, составляют большой список. Вот некоторые из них.

  1. Внутренний диаметр, который имеет трубопровод.
  2. Скорость передвижения потока, которая зависит от давления в магистрали.
  3. Материал, взятый для производства трубного сортамента.

Определение расхода воды на выходе магистрали выполняется по диаметру трубы, ведь эта характеристика совместно с другими влияет на пропускную способность системы. Так же расчитывая количество расходуемой жидкости, нельзя сбрасывать со счетов толщину стенок, определение которой проводится, исходя из предполагаемого внутреннего напора.

Можно даже заявить, что на определение «трубной геометрии» не влияет только протяженность сети. А сечение, напор и другие факторы играют очень важную роль.

Помимо этого, некоторые параметры системы оказывают на показатель расхода не прямое, а косвенное влияние. Сюда относится вязкость и температура прокачиваемой среды.

Подведя небольшой итог, можно сказать, что определение пропускной способности позволяет точно установить оптимальный тип материала для строительства системы и сделать выбор технологии, применяемой для ее сборки. Иначе сеть не будет функционировать эффективно, и ей потребуются частые аварийные ремонты.

Расчет расхода воды по диаметру круглой трубы, зависит от его размера. Следовательно, что по большему сечению, за определенный промежуток времени будет выполнено движение большего количества жидкости. Но, выполняя расчет и учитывая диаметр, нельзя сбрасывать со счетов давление.

Если рассмотреть этот расчет на конкретном примере, то получается, что через метровое трубное изделие сквозь отверстие в 1 см пройдет меньше жидкости за определенный временной период, чем через магистраль, достигающей в высоту пару десятков метров. Это закономерно, ведь самый высокий уровень расхода воды на участке достигнет максимальных показателей при самом высоком давлении в сети и при самых высоких размера ее объема.

Вычисления сечения по СНИП 2.04.01-85

Прежде всего, необходимо понимать, что расчет диаметра водопропускной трубы является сложным инженерным процессом. Для этого потребуются специальные знания. Но, выполняя бытовую постройку водопропускной магистрали, часто гидравлический расчет по сечению проводят самостоятельно.

Данный вид конструкторского вычисления скорости потока для водопропускной конструкции можно провести двумя способами. Первый – табличные данные. Но, обращаясь к таблицам необходимо знать не только точное количество кранов, но и емкостей для набора воды (ванны, раковины) и прочего.

Только при наличии этих сведений о водопропускной системе, можно воспользоваться таблицами, которые предоставляет СНИП 2.04.01-85. По ним и определяют объем воды по обхвату трубы. Вот одна из таких таблиц:

Расчет расхода воды по диаметру трубы и давлению по таблице и СНИПу -85

Расчет расхода воды по диаметру трубы и давлению необходимо произвести перед тем как … но на определение расхода воды влияет так же температура и вязкость среды, а так же материал, из которого состоит магистраль

Способы определения веса стальных электросварных труб

Масса электросварной детали зависит от нескольких факторов. В первую очередь стоит отметить такой показатель, как удельная плотность материала. Безусловно, важную роль играют и геометрические параметры детали. Наиболее важные из них:

  • диаметр (для круглых деталей);
  • ширина и высота (для профилированного проката);
  • толщина;

Универсальный метод определения массы электросварной трубы – использование формул

длина.

Плотность данного материала – постоянная величина, соответствующая числу 7850 м³. Для определения веса электросварных труб применяются такие методы:

  • формулы;
  • таблицы;
  • онлайн-калькуляторы.

Каждый из вышеуказанных способов предполагает получение значения, которое не является идеальным. На итоговый результат, являющийся приблизительным, оказывают влияние некоторые факторы. Например, фиксированная величина плотности (7850 м³) используется для вычисления удельной массы всех разновидностей стальных труб. Однако для каждого типа деталей применяются различные марки стали. Таким образом, фиксированная величина оказывает влияние на конечный результат, который отличается от фактического.

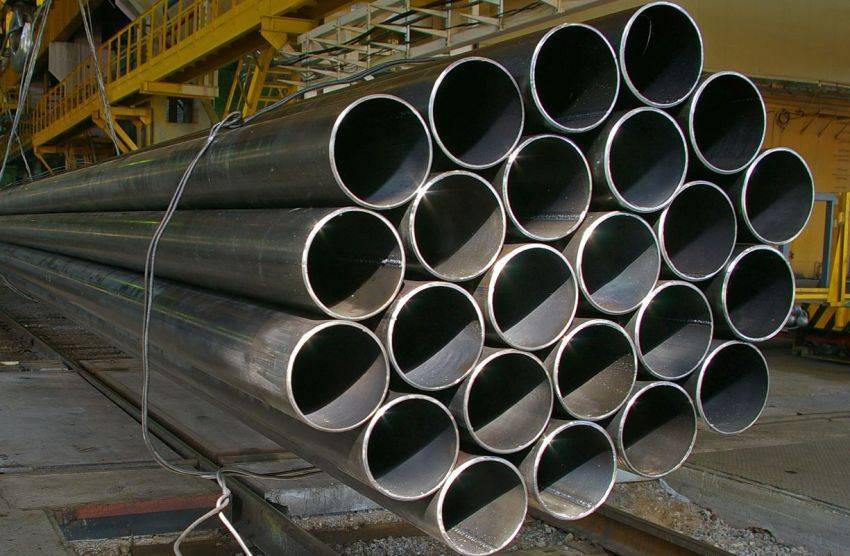

Масса электросварной трубы напрямую зависит от удельной плотности материала

Разница в плотности разных марок стали не сильно ощущается при расчете, если объем партии недостаточно большой. В таблицах стальных электросварных труб вес также является приблизительным. К тому же итоговые результаты, содержащиеся в таблицах, нередко округляются (для удобства).

Еще одна причина приблизительности расчетов заключается в том, что для проведения вычислений применяют идеальные габаритные параметры. Они, как правило, отличаются от фактических, так как не учитывают закруглений в углах труб. Закругление как параметр может присутствовать у профильных труб. Сколько весит такое изделие? Лучше всего для ответа на этот вопрос воспользоваться таблицей или онлайн-калькулятором. Это позволит сэкономить время.

Реальная деталь отличается аккуратностью сварочных швов. Такие швы могут иметь разные наплывы металла. Еще один фактор, оказывающий влияние на неточность расчетов, – производственные допуски. Универсальный метод определения массы – использование формул. Но чаще всего этот вариант не оправдывает себя, так как не каждый человек сможет провести сложный расчет, учитывающий применение множества вспомогательных геометрических и физических параметров.

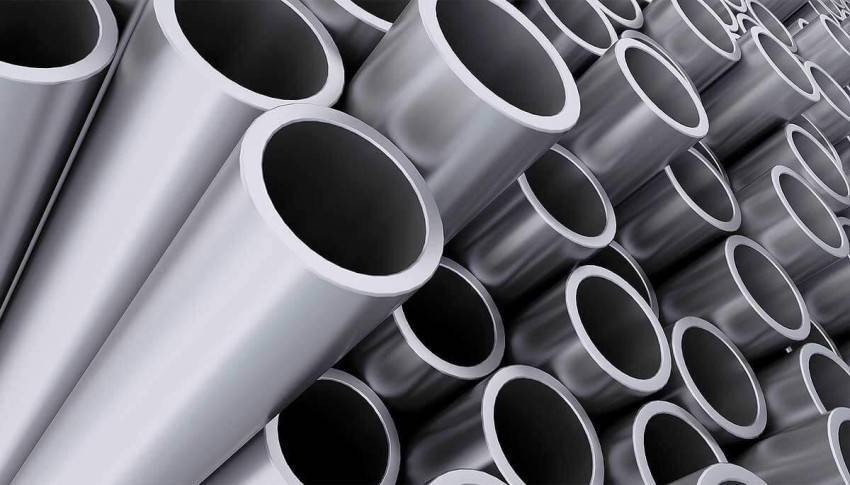

Для проведения вычислений массы электросварной трубы применяют идеальные габаритные параметры

Радиус гиба труб: размеры, материалы и особенности

Труба является просто незаменимым изобретением человека. Без нее не обходится ни одна техника, строительство и комфортное проживание. Трубы несут в наш дом воду и газ, отводя при этом все ненужные стоки. На производстве они также являются неотъемлемыми элементами для полноценного функционирования. Но при применении труб не всегда обходятся простым прямым прокладыванием.

Они имеют изгибы и повороты. Все это делается для того, чтобы максимально комфортно расположить их для потребителя, и создать коммуникации со всеми удобствами. Для сгибания труб применяют специальные приспособления, и делать это можно даже вручную. Применяемый метод зависит от материала и диаметра. Рассмотрим, какой же бывает радиус гиба труб, и все особенности этого процесса.

Как определить площадь внешней поверхности трубы

При установке нержавеек в отдельных случаях делают утепление водопровода.

Чтобы сделать подсчёт конкретного количества теплоизолирующих и других материалов, надо сделать измерение площади трубного покрытия.

В этом случае в расчёт берётся условная прямоугольная труба. Каждое трубопроводное изделие можно представляет собой прямоугольник, свёрнутый в трубку.

Для того чтобы вычислить площадь полученного прямоугольника, надо его длину помножить на ширину. При этом длина прямоугольника равна длине нержавейки, а ширина — длине внешней окружности трубки.

Для того чтобы найти длину такой окружности, надо её внешний диаметр умножить на число «пи»: L=πD.

Чтобы знать необходимое количество материала для утепления трубы, необходимо вычислить площадь наружной поверхности.

Площадь трубного покрытия равна:

St=πDH, где:

D — диаметр трубопроводного изделия (внешний), м;

H — длина куска трубки, м.

π = 3,14;

Так, если в наличии есть трубка, диаметр которой равен 30 см, а длина — 5 м, то площадь трубного покрытия составляет:

St=πDH=3,14 * 0,3 * 5=4,71 кв. м.

Применяя вышеперечисленные формулы, можно вычислить площадь и объем трубного покрытия.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
