Расчет количества водосточных труб на кровле

Водосточная система для крыши: описание и расчет

Из названия понятно, что данная система предназначена для отведения воды с кровли здания. В статье объясним, для чего необходимо устанавливать водосток и приведем инструкцию по его расчету.

Нужна ли водосточная система?

Некоторые застройщики уверяют, что в установке водосточной системы нет большой необходимости. Во-первых это приведет к затратам на материал, во-вторых монтаж системы также не самое дешевое удовольствие. Другими словами, вода с крыши должна свободно стекать на отмостку, а в дальнейшем на землю. Действительно специальная системы стока воды не нужна, если:

  • увеличить свес крыши до 0,7-0,8м;
  • выполнить качественную гидроизоляцию фундамента и стен цоколя;
  • в качестве облицовки цоколя использовать влаго- и морозостойкий материал (например, клинкерную плитку, природный камень или цокольный сайдинг);
  • обеспечить необходимый уклон отмостки в сторону, противоположную дому;

Посчитав затраты на дополнительные работы и материалы, приведенные в данном списке, можно понять, что установка водосточной системы для крыши будет гораздо дешевле. Также не стоит забывать про комфортное времяпрепровождение недалеко от здания. Без водостока во время сильного дождя пройти в дом будет крайне затруднительно.

Два вида водостока для крыши

Системы водоотведения бывают:

  • неорганизованными;
  • организованными.

Когда водяной поток стекает по кровельным скатам на отмостку дома, тогда такая система называется неорганизованной. Ее в основном обустраивают на плоских крышах. Преимуществ у такой системы практически нет, кроме того, что не нужно тратиться на приобретение комплектующих элементов и оплачивать работу мастеров.

А вот недостатков у нее немало:

  1. Водяные потоки вызывают разрушение стен, отмостков и цоколя.
  2. Срок эксплуатации фундамента сокращается.
  3. Если близко от здания передвигаются люди, то струи воды попадают на них.

Когда на крыше смонтирована водосточная конструкция, и вода отводится в конкретное место, то это организованная система и у нее имеется множество преимуществ:

  1. На конструктивные элементы строений не попадает вода и поэтому они служат продолжительное время.
  2. Для отвода потоков жидкости делают специальные узлы водоотведения, в результате чего вода перетекает в специально обустроенное место.
  3. Водосточная конструкция выполняет определенную эстетическую функцию. Если на доме она отсутствует, то здание имеет незаконченный вид. Когда водосток с точки зрения дизайна подобран правильно, то он непременно будет дополнительным украшением строения.

Как правильно произвести расчет водосточной системы кровли своими руками?

Без сомнения, ливневая канализация необходима для каждого дома. Такая система защищает фасад строения от намокания, продлевая срок эксплуатации облицовочных материалов и предотвращает подтопление подвала. Важным моментом выбора материалов для ливневки является расчет водосточной системы.

Сегодня все большую популярность набирают пластиковые элементы ливневого водоотвода. Это объясняется невысокой стоимостью комплектующих, легким монтажом и обслуживанием самой системы отведения сточных вод.

Еще одним преимуществом пластиковых конструкций является их заводское изготовление а, следовательно, и стандартные размеры, что позволяет довольно точно рассчитать необходимое количество материала, зная размеры крыши и примерные значения площади кровли.

Правила устройства внутренней водосточной системы

Внутренний водоотвод, предназначенный для плоских крыш, может быть использован в любой точке мира. Чаще всего такой способ устранения осадков можно встретить на высотных домах, где отвести воду по-другому попросту не получается.

В состав внутренней водосточной системы входят следующие компоненты:

  • Водоприемная воронка
  • Стояки
  • Отводящая труба
  • Выпуск

Любая качественная система должна выполнять свои прямые обязанности круглый год, независимо от температуры. Для этого в зоне приема осадков укладываются специальные отопительные кабеля, которые топят снег и наледь, превращая ее в жидкое состояние. Помимо этого, данные элементы не позволят осадкам находится на поверхности длительное время, поэтому продолжительность эксплуатации кровельного полотна возрастает.

Чтобы провести качественный монтаж внутренней водосточной системы я советую придерживаться следующих правил:

  • Кровельная плоскость должна быть разделена на конкретные участки. Это позволит максимально эффективно производить сбор воды в каждой из зон.
  • Один стояк можно использовать только на 200 квадратных метров кровли. Например, если площадь крыши 300 квадратов, то для отвода осадков понадобится 2 стояка. В противном случае на кровельной плоскости будет скапливаться большое количество воды, а она быстро разрушит любое покрытие.
  • Несмотря на то, что плоская кровля имеет такое название, на ней должна быть разуклонка. С ее помощью осадкам задается направление движения, которое ведет к водосборнику. Оптимальный уклон 2-4 процента.
  • Вакуумная система внутреннего водостока должна обладать максимальной герметичностью, следовательно, водосборный коллектор оборудуется специальной прокладкой.
  • По нормативным документам диаметр труб, для использования их в водосточной системе, строго ограничен. Разрешено использовать исключительно следующие размеры: 100, 140 и 180 миллиметров. Что касается их длины, то она может составлять 700 или 1380 миллиметров.
  • Вся влага из сборника должна передаваться ливневой канализации, а не отводиться куда-либо еще.
  • Отопительные кабеля могут устраиваться только по внешним водоотводам. Запуск шнура во внутренние системы разрешен только на 40 сантиметров. Этого вполне достаточно, чтобы не образовалась ледяная пробка. Кроме этого, для круглогодичного использования водоотвода, элементы системы лучше размешать в отапливаемых зонах.

Расчет водосточной системы: онлайн-калькулятор

На крышу любого здания попадает большое количество осадков.

Чтобы они затем не стекали по стенам и не просачивались в грунт под фундамент дома, необходимо устроить надежную систему водоотведения.

Всего в строительстве существует два вида систем водоотведения:

  • неорганизованная;
  • организованная.

Когда вода по скатам крыши стекает прямо на отмостку здания, то это называется системой неорганизованной.

Когда же на крыше установлена водосточная конструкция и вода отводится в определенное место, то такая система называется организованной.

Неорганизованный водоотвод, главным образом, используется на крышах плоских.

Достоинство у такого метода всего одно – не нужно тратиться на желоба, трубы, крепления и работу.

А недостатков очень много!

Вода способствует разрушению стен, цоколя, отмостки.

Фундамент изнашивается намного раньше положенного срока.

Если под домом ходят люди, то вода попадает прямо на них.

Организованная система водоотвода с кровли дома – совсем другое дело!

Вода не попадает на конструктивные элементы дома и они служат максимально возможно.

Ведь для отвода воды установлены специальные узлы водоотвода и вода уходит в специально организованное место.

Также водосточная система несет на себе определенные эстетические функции.

Дом, на котором не установлена водосточная конструкция, вид имеет незаконченный.

Это выглядит,как если бы в комнате не повесили занавески.

А если вид водостока подобрать правильно с точки зрения дизайна, то он станет дополнительно украшением дома.

С чего начинается расчет водостока

Основной характеристикой системы водостока является ее пропускная способность.

То есть определенное количество воды, которое система без проблем сможет отвести с вашей крыши.

Для того чтобы правильно выполнить расчет водостоков, следует учесть конфигурацию и тип крыши, а также обилие и частоту осадков.

Если расчет выполнить неправильно, то водосток не справится с объемом воды, которая начнет поступать во время сильных ливней или резкого таяния снега, и она начнет переливаться через край желобов водосточной системы.

Это то же самое, если бы такой конструкции вовсе не существовало.

Для того чтобы понять, какая должна быть характеристика водосточной системы, следует выяснить, какой объем среднемесячных осадков в вашем регионе, и какова пиковая нагрузка.

Также имеет значение конфигурация крыши, углы наклона скатов и частота ливней.

Потому что любая водосточная система справится с обычной нормой осадков.

Рассчитываем количество осадков, которое приходится на площадь водоотведения.

Для этого используем формулу:

Q = S x q / 10000.

Здесь:

  • Q – количество осадков, которые на площадь водоотведения приходятся, измеряется в литрах/сек;
  • S – площадь кровли, с которой отводится вода, измеряется в метрах квадратных;
  • q – максимальная интенсивность осадков, измеряется в л/(с х га).

Еще о внутреннем водоотводе с плоских крыш.

Инструкция по монтажу ондулина здесь. Достоинства и недостатки этого кровельного материала, порядок монтажа.

После того, как пропускная способность водосточной системы нами рассчитана, необходимо рассчитать количество стояков.

Для этого используется такая формула:

N = Q / qn.

Здесь:

  • N – количество стояков;
  • Q – количество осадков;
  • qn – пропускная способность водосточной системы.

Давайте на примере рассмотрим, как выполняется расчет.

Рассчитываем площадь водоотведения.

Вначале необходимо вычислить площадь крыши, с которой необходимо отводить воду:

S = 5.5 х 12,5 = 68, 75 кв. метра.

Теперь используем формулу:

Q = S x q / 10000 = 68,75 х 267 / 10000 = 1,84 литра/сек.

Число 267 – это максимальная интенсивность осадков.

В каждом регионе она своя.

Теперь берем таблицу, в которой указана пропускная способность систем:

Х1 1,91 71,54 3,82 143,07
Х2 3,09 115,73 6,18 231,46
Х3 4,78 179,03 9,56 358,05
Х4 7,49 280,52 14,98 561,05

И подбираем конкретную систему.

Для нашей площади водоотведения самой эффективной будет система Х1.

То есть, когда стояк установлен на углу здания.

У такой системы пропускная способность равна 1,91 литра/сек.

Зная нашу пропускную способность, легко рассчитать требуемое количество стояков:

N = Q / qn = 1,84 / 1,91 = 0, 96.

То есть нам вполне хватит одного стояка.

о водосточной системе кровли

Что еще почитать по теме?

Устройство внутреннего водостока для плоской крыши

На данный момент разработана одна из наиболее эффективных конструкций систем внутреннего водостока для плоской крыши. В первую очередь она включает в себя колпак, составными компонентами которого является крышка и стакан.

Верхняя часть, то есть крышка, должна быть съемной, тогда как во внутренней части не всегда выделяют конкретные элементы – они могут составлять одно целое. Между крышкой и колпаком стоит решетка – часть водостока, защищающая его от попадания различных посторонних вещей. Именно между плоскими гранями воронки встык к решетчатой части и монтируется водоизолирующий настил.

Стандартную воронку для отвода воды из плоской крыши составляют следующие элементы:

  • фильтр от листьев;
  • воздушный фильтр;
  • металлический прижимной фланец;
  • уплотнительная прокладка из резинобитума;
  • приемная воронка;
  • приемная труба;
  • термокабель.

Устройство внутреннего водостока на плоской кровле имеет некоторые отличительные особенности, которые следует отметить:

  • нередко стакан оснащен расширенным снованием, предназначенным для зажима водоизоляционного слоя;
  • минимальное количество воронок между ендовами – зонами поверхности кровли, создающими входящий угол;
  • самое большое допустимое расстояние между воронками может быть 48 метров;
  • диаметр труб может быть разным – от 85 до 200 миллиметров;
  • необходимо предусмотреть специальные устройства проведения ревизий, а также осмотра системы и ее чистки (чаще всего их устанавливают снизу дома);
  • стояки и трубы для отвода воды должны не только хорошо функционировать при нормальном стоке, но и работать при различных засорах и проблемах.

Если устройство стока воды будет правильно продумано, никаких проблем в дальнейшей его эксплуатации не возникнет

Поэтому важно придерживаться определенных правил проектирования и монтажа таких систем

Расчет водосточной системы

расчет площади кровельного ската и количества углов

Расчет водосточной системы начинают с определения типоразмера диаметра водостока и количества углов. Для этого рассчитываем площадь кровельного ската. Для площади ската от 60 до  100 кв.м  рекомендуется выбирать малую систему водостока, для площади более 100 кв.м – большую систему (малая система предлагает диаметр труб 90 мм и диаметр желоба 125 мм).

Расчет количества углов системы зависит от конфигурации кровли. Например, четырехскатная кровля подразумевает размещение желобов по всем сторонам ската. Таким образом, согласно конфигурации кровли это будет 4 наружных и 2 внутренних угла.

рассчитываем количество желобов

Желоба для отвода осадков имеют стандартную длину 3 м. Определяем длину карнизного свеса, сложив длины всех сторон кровли. Полученную сумму разделим на длину одного желоба и, округлив результат, получим необходимое количество желобов.

расчет количества соединителей, воронок и заглушек

Соединители желобов используют на каждом стыке, а также на стыке желобов и углов.

Заглушки желоба устанавливают на торцах желоба, используя резиновое уплотнение.

Для установки одной воронки рекомендованная длина желоба должна составлять 10 м, а между двумя воронками не менее 20 м.

расчет количества крюков для наружного крепления желобов

Расстояние между соседними крюками крепления водосточной системы зависит от материала изготовления элементов системы. Так, для системы из стали это расстояние 500-900 мм, для системы из меди – 300-600 мм. Кроме того, для усиления конструкции системы водостока, в местах соединений желобов и углов, устанавливают дополнительные крюки. Для карнизного свеса и стропил это длинные крюки, а для лобовой доски и торца стропил – короткие.

расчет количества стояков

Расчет количества стояков должен базироваться на расчете количества воронок. Поэтому, полученное расчетное количество  воронок будет являться началом монтажа стояков. Каждый водосточный стояк огибает карнизный свес. Для отвода стоков потребуются колена, которые рассчитывают из количества 2 шт. на каждый стояк.

В нижней части водоприемного стояка необходимо предусмотреть отвод трубы.

Для более детального расчета параметров водосточной системы рекомендуется воспользоваться on-line расчетами из интернета.

Особенности расчета водосточных желобов и труб

При обустройстве наружного водоотвода следует тщательно обследовать все здание на наличие архитектурных особенностей, выступающих частей и впадин. Водосточная система не должна портить внешний облик здания, поэтому если она гармонично не вписывается на фасаде, её следует спрятать с тыльной стороны. Для этих целей используют многочисленные аксессуары, которые массово сегодня выпускаются.

Расчет водосточной системы необходимо всегда начинать с измерения площади крыши, с которой будет удаляться вода. Это можно достаточно просто выполнить, зная самые простые геометрические формулы. Номинально можно принять, что труба для стока воды диаметром 100 мм способна эффективно работать на площади крыши до 220м 2 .

Расчет сечения водосточного желоба выполняют с учетом угла ската крыши, чем он круче, тем высота борта у желоба должна быть выше. Это связано в первую очередь с увеличением площади сбора осадков, которые являются основным источником воды. Количество желобов подбирается исходя из периметра карниза и предлагаемых на рынке комплектующих. Так, большинство пластиковых желобов имеет длину 3 или 4 метра, а оцинкованных — 2 метра. Если длина карниза составляет 10 метров, тогда нам потребуется 5 оцинкованных желобов или 2 штуки по 4 метра и один на 3 метра в случае пластиковых деталей.

Важно знать, что количество соединительных муфт для желобов всегда ровно на одну единицу меньше, чем самих желобов. Подсчет количества крепежных крюков ведут по следующей формуле :

Подсчет количества крепежных крюков ведут по следующей формуле :

где N – количество крюков;

L – длина карниза;

0,6 – рекомендованный нормативной документацией шаг между крюками.

Подсчет количества водосточных труб можно найти, используя формулу :

где N – количество водосточных труб;

Нкарниза – высота от земли до карниза;

Низгиба – высота изгиба трубы;

Lвставки – длина вставки воронки;

Lтрубы – длина водосточной трубы (обычно 3 или 4 метра).

Важно знать, что для крепления каждого отрезка водосточной трубы следует использовать как минимум два хомута

Чтобы выполнить расчет внутреннего водостока по сечению трубы, необходимо определить максимальное количество воды, которое может поступить с крыши. С этой целью измеряют геометрические параметры кровли (длину и ширину) и умножают на максимальное количество осадков, определенное для данной местности

В большинстве случаев используют упрощенную формулу, приняв во внимание, что на 1см 2 сечения водосточной трубы приходится порядка 1 м 2 кровли

Расчет водосточной системы СНиП регламентирует с учетом влияния очень большого количества факторов, среди которых :

  • количество атмосферных осадков в году;
  • климатическая зона и максимальная отрицательная температура;
  • площадь крыши;
  • наличие дождевой канализации;
  • другие факторы.

Своевременно сделанный грамотный расчет водостока для крыши позволяет сэкономить значительные денежные средства на оптимизации количества закупаемых частей системы водоотвода.

Схема построения водосточной системы для двускатной кровли ↑

Простая схема, как рассчитать водосточную систему двускатной крыши для дома с внешним периметром 10х9 м и высотой 5 м.


Схемы установки желобов и труб

Для такой кровли необходимо обустроить 2 горизонтальные линии желобов длиной 10 м. Количество вертикальных водостоков – 2, поскольку длина ската равна 10 м. Диаметр трубы 75 – 87 мм, диаметр желоба 100 – 120 мм соответственно.

7 заводских желобов длиной по 3 м.

6 соединителей лотков, 4 заглушки.

32 коротких кронштейна.

2 воронки, 4 отвода и 2 отрезка по 60 – 80 см.

4 заводские водосточные трубы по 2 м, 2 сливные отвода.

4 соединителя труб и 6 держателей труб.

Расчет кровли и водостока

При проведении любых строительных работ, и кровельных в том числе, необходим точный расчет материала, причем как основного, так и вспомогательного. Благодаря продуманному подходу к определению нужного количества финишного покрытия кровли, а также комплектующих и расходных материалов (утеплитель, гидроизоляция, обрешетка, крепеж) вы обеспечиваете себе сразу несколько преимуществ:

  • Покупаете все сразу в одном месте, гарантируя себе полное совпадение материала по цвету. Необходимость докупить материал в другом месте, из другой партии может привести к тому, что разница в оттенках будет хорошо видна на готовой кровле. Зачем это вам нужно?
  • Точный расчет крыши поможет избежать необходимости впоследствии докупать материал, а это требует времени, усилий, дополнительных расходов (есть разница, привезти все необходимое одной машиной или нанимать спецтранспорт несколько раз).
  • Расчет кровли от специалистов – это гарантия отсутствия большого количества ненужных излишков. С ними потом тоже нужно что-то делать (продать, вывезти с участка), а это также трата времени и средств.

Перед тем как начать строительство кровли, необходимо произвести расчет материала. Специально для этого на нашем сайте есть онлайн-калькулятор. Его основное предназначение – помочь покупателю прикинуть примерную стоимость кровельного материала. Зная количество металлочерепицы, профнастила, гибкой черепицы, которое необходимо будет купить для покрытия кровли, вы сможете подсчитать примерную стоимость кровли (без учета скидок и возможных бонусов).

Также калькулятор расчета крыши позволит рассчитать и примерную стоимость самих работ по укладке кровли, так как зная количество материала можно подсчитать и эту величину

Зная эти цифры, вы сможете в полной мере подготовиться к такому важному и ответственному мероприятию как закупка материала и заключение договора на кровельные работы

Виды водосточных систем

Конструкции отвода воды от зданий в зависимости от величины уклона, параметров и типа крыши бывают:

При проведении расчета элементов наружных водосточных систем придерживаются ряда правил:

  • желоба допускается монтировать на крыше, у которой угол наклона скатов равен не меньше 15 градусов;
  • уклон желоба в продольном направлении должен составлять не менее 2%;
  • высота бортиков желобов не может быть меньше120 миллиметров;
  • диаметр трубы определяют из расчета 1,5 см² сечения на 1 м²крыши;
  • промежуток между трубами не может превышать 24 метра.

Вне зависимости от климатической зоны специалисты советуют организовывать внутренние водостоки, имеющие наружные системы отведения жидкости, которые состоят из таких элементов:

Систему водоотведения в зависимости от функционального назначения и конфигурации можно дополнять различными комплектующими изделиями.

Как правильно провести расчет

С чего начинается расчет водостока

Основной характеристикой системы водостока является ее пропускная способность.

То есть определенное количество воды, которое система без проблем сможет отвести с вашей крыши.

Для того чтобы правильно выполнить расчет водостоков, следует учесть конфигурацию и тип крыши, а также обилие и частоту осадков.

Если расчет выполнить неправильно, то водосток не справится с объемом воды, которая начнет поступать во время сильных ливней или резкого таяния снега, и она начнет переливаться через край желобов водосточной системы.

Это то же самое, если бы такой конструкции вовсе не существовало.

Для того чтобы понять, какая должна быть характеристика водосточной системы, следует выяснить, какой объем среднемесячных осадков в вашем регионе, и какова пиковая нагрузка.

Также имеет значение конфигурация крыши, углы наклона скатов и частота ливней.

Потому что любая водосточная система справится с обычной нормой осадков.

Рассчитываем количество осадков, которое приходится на площадь водоотведения.

Для этого используем формулу:

Q = S x q / 10000.

Здесь:

  • Q – количество осадков, которые на площадь водоотведения приходятся, измеряется в литрах/сек;
  • S – площадь кровли, с которой отводится вода, измеряется в метрах квадратных;
  • q – максимальная интенсивность осадков, измеряется в л/(с х га).
  1. Подсчитываем необходимое количество желобов. Желоба у производителей могут иметь разную длину.Как правило, желоба из металла стандартной длины – 2 метра. Желоба из пластика могут быть 3 и 4 метра.Их количество подбирать так следует, чтобы при монтаже образовалось минимальное количество отходов.Например: если длина карниза вашей крыши равняется 12 метров, то решить задачу очень несложно.А как быть, если длина карниза 10,5 метров? В этом случае приобретают два желоба длиной 4 метра и один желоб трехметровый.В результате останется всего 0.5 метра желоба.
  2. Подсчитываем количество соединительных муфт. Это очень простой подсчет – муфт требуется на одну меньше, чем вы приобретете желобов.То есть, на три желоба, как в нашем примере, вам потребуется две муфты.
  3. Подсчитываем, сколько нам потребуется кронштейнов для крепления желобов. Для этого используется простая формула:N = (L – 0,3) / 0,6 + 1.Здесь N – количество кронштейнов,L – длина карниза,0,6 метра — это рекомендуемый шаг между карнизами.В нашем случае N= (12 – 0,3) / 0,6 +1 = 20, 5 штук. 21 кронштейн.
  4. Подсчитываем необходимое количество заглушек. Заглушкой называется элемент, который устанавливается на торцы желобов.Заглушки нужны, если система является незамкнутой. Если система замкнутая, то заглушки не используют.
  5. Подсчитываем количество внешних и внутренних углов. Этот параметр зависит от того, какова конфигурация крыши.Чем у крыши более сложный профиль, тем больше потребуется угловых элементов.
  6. Рассчитываем количество воронок для водостока. Очень простой подсвет: сколько водосточных труб, столько и воронок.

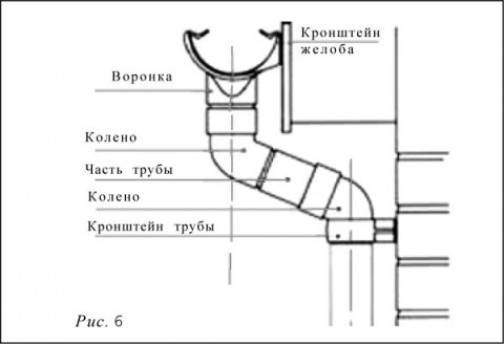

  7. Сколько потребуется колен водосточных труб. Чтобы подсчитать требуемое количество колен, необходимо знать высоту от карниза до грунта и ширину свеса карниза.

После того, как пропускная способность водосточной системы нами рассчитана, необходимо рассчитать количество стояков.

Для этого используется такая формула:

N = Q / qn.

Здесь:

  • N – количество стояков;
  • Q – количество осадков;
  • qn – пропускная способность водосточной системы.

Давайте на примере рассмотрим, как выполняется расчет.

Вначале необходимо вычислить площадь крыши, с которой необходимо отводить воду:

S = 5.5 х 12,5 = 68, 75 кв. метра.

Теперь используем формулу:

Q = S x q / 10000 = 68,75 х 267 / 10000 = 1,84 литра/сек.

Число 267 – это максимальная интенсивность осадков.

В каждом регионе она своя.

Теперь берем таблицу, в которой указана пропускная способность систем:

Водосточная система Пропускная способность qn (л/с) Площадь водоотведения S (м2) Пропускная способность qn (л/с) Площадь водоотведения S (м2)
Стояк на углу дома Стояк по центру стены
Х1 1,91 71,54 3,82 143,07
Х2 3,09 115,73 6,18 231,46
Х3 4,78 179,03 9,56 358,05
Х4 7,49 280,52 14,98 561,05

И подбираем конкретную систему.

Для нашей площади водоотведения самой эффективной будет система Х1.

То есть, когда стояк установлен на углу здания.

У такой системы пропускная способность равна 1,91 литра/сек.

Зная нашу пропускную способность, легко рассчитать требуемое количество стояков:

N = Q / qn = 1,84 / 1,91 = 0, 96.

То есть нам вполне хватит одного стояка.

Видео о водосточной системе кровли

https://youtube.com/watch?v=DkHhgviBMjc

Что еще почитать по теме?

Как расчитать шаг воронок водоотвода

Архитектура

Шаг воронок внутреннего водостока ничто строго не регламентирует

Важно соотношение площади водосбора кровли к пропускной способности воронки. Основное, для прикидки: СНиП II-26-76 “КРОВЛИ” 4

ВОДООТВОДЯЩИЕ УСТРОЙСТВА

Точный расчет: СНиП 2.04.01. “ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ ЗДАНИЙ” 20. ВНУТРЕННИЕ ВОДОСТОКИ

Сообщение от : 20.4. На плоской кровле здания и в одной ендове необходимо устанавливать не менее двух водосточных воронок. Водосточные воронки на кровле следует размещать с учетом ее рельефа, допускаемой площади водосбора на одну воронку и конструкции здания. Максимальное расстояние между водосточными воронками при любых видах кровли не должно превышать 48 м.

Примечание. На плоских кровлях жилых и общественных зданий допускается устанавливать по одной водосточной воронке на каждую секцию.

Также очень полезно: СО-002-02495342-2005 “КРОВЛИ ЗДАНИЙ И СООРУЖЕНИЙ ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО” 1.5. ВОДООТВОД С КРОВЛИ

Сообщение от : Для плоских кровель – 1.5 см2 воронки на 1 м2 кровли.

Это не для плоских кровель, а для наружных водосточных труб (п. 4.8 СНиП “Кровли”). Хотя для прикидки подойдет в любом в случае. Для плоских кровель:

Сообщение от : 4.4. На каждом участке кровли, ограниченном стенами и деформационными швами, должно быть не менее двух водоприемных воронок, при площади участка кровли менее 700 м2 допускается установка одной воронки диаметром не менее 100 мм.

Я думаю, что обогрев всей водосточной системы наружного водостока желателен, но этого не требует СНиП, и заказчика поэтому не убедить, если он против.

Вот в СО-002-02495342-2005 тоже рекомендуют

Сообщение от : 1.5.1. . Для исключения образования льда на элементах наружного водоотвода предусматривают электрообогрев всех его элементов и наружных лотков до ливневой канализации.

, но это необязательный документ.

Сообщение от G_blin: . только пока никто не идёт на обогрев. Думают ка вы))))

Видел собственными глазами обогрев наружнего водостока на производственном предприятии!

Есть такая проблема!)))

Мы здание одно облицовываем, так там по расчётам 53 кВт надо на обогрев водостоков..)))

Сообщение от DJo Frey: Обогрев воронок внутреннего водостока не регламентируется, но очень желателен, особенно при холодном чердаке.

СНиП 2.04.01-85* 20. Внутренние водостоки п.20.1. Внутренние водостоки должны обеспечивать отвод дождевых и талых вод с кровель зданий. Примечание. При устройстве внутренних водостоков в неотапливаемых зданиях следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и водосточных воронках при отрицательной температуре наружного воздуха (электрообогрев, обогрев с помощью пара и т.д.). Целесообразность устройства обогреваемых внутренних водостоков следует обосновать технико-экономическим расчетом.

Пошёл качать снип))) Спасибо за наводку.

Однако вопрос оставляю открытым!: Если водосток спрятан в пироге НВФсВЗ (фактически не утеплён), его нужно обогревать.

Сообщение от G_blin: Однако вопрос оставляю открытым!: Если водосток спрятан в пироге НВФсВЗ (фактически не утеплён), его нужно обогревать.

Чем регламентируется необходимость обогрева наружного водостока сказать затрудняюсь.

Сообщение от G_blin: А обогрев воронок регламентируется. А если система водостока прячется в пироге вентфасада.

СНиП 2.04.01-85* п.20.1. Внутренние водостоки должны обеспечивать отвод дождевых и талых вод с кровель зданий. Примечание. При устройстве внутренних водостоков в неотапливаемых зданиях следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и водосточных воронках при отрицательной температуре наружного воздуха (электрообогрев, обогрев с помощью пара и т.д.). Целесообразность устройства обогреваемых внутренних водостоков следует обосновать технико-экономическим расчетом.

Теги: #Расчет количества воронок на плоской кровле

качать снип))) Спасибокачать снип))) Спасибокачать снип))) Спасибокачать снип))) Спасибокачать снип))) Спасибокачать снип))) Спасибокачать снип))) Спасибокачать снип))) Спасибокачать снип))) Спасибокачать снип))) Спасибоне менее однойпропускной способности площадипропускной способности воронкипропускная способность будетпропускная способность должнапропускной способности воронкипропускная способность будетпропускная способность должнапропускной способности воронкиводосток спрятан вводосток спрятан в

листовзащитнымутеплителемпокрытииактуализированныйоснованияприменениятребованиясоответствующеепленкакровельныерешенияширинойнегопанелейзащитыбитумнуюусловийбетонными

Соединение лотков и труб: воронки и переходники

Количество воронок при расчете водосточной системы крыши определить просто: на каждую запланированную водосточную трубу – 1 воронка.

Воронки с горизонтальными соединителями

Важно подобрать тип воронки правильно. В комплектации пластиковых систем обычно есть воронки с горизонтальными соединителями с уплотнителями

Такие детали устанавливать гораздо проще. При выборе навесных воронок на замках придется вырезать отверстия в желобе, герметизировать место соединения.

Воронка с замком подвесная

Каждую из воронок придется правильно соединить с трубой. В каждой точке устанавливают 2 угловых отвода, которые соединяют прямым отрезком трубы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
