Технология раскроя и укладки металлочерепицы
Если у вас обычная двухскатная крыша, то начинать укладку металлочерепицы необходимо с левой торцевой стороны. Если же крыша шатровая, то лучше осуществлять начало работ с самого высокого места, постепенно продолжая укладку с обеих сторон.
Укладка листов при выполнении с правой стороны на левую выполняется следующим образом. Каждый новый лист размещают под краем предыдущего. Края последнего листа должны размещаться ниже карниза примерно на 5 см.
Конструкция крыши будет правильной по всем параметрам, если производится укладка листов в следующем порядке:
Вот еще несколько обязательных к исполнению правил при укладке металлочерепицы. Необходимо следить за тем, чтобы листы металлочерепицы не повреждались и не деформировались.
Расчет вальмовой крыши
Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:
ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;
количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;
вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;
необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.
Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины
Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:
Таблица – угол наклона крыши в зависимости от кровельного материалаТаблица – угол наклона крыши в зависимости от типа покрытия
Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:
- сначала на верхнюю обвязку торцевой стены наносится осевая линия;
- затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
- далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
- на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
- полученная точка является заложением промежуточного стропила.
Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.
Материал подготовлен для сайта www.moydomik.net

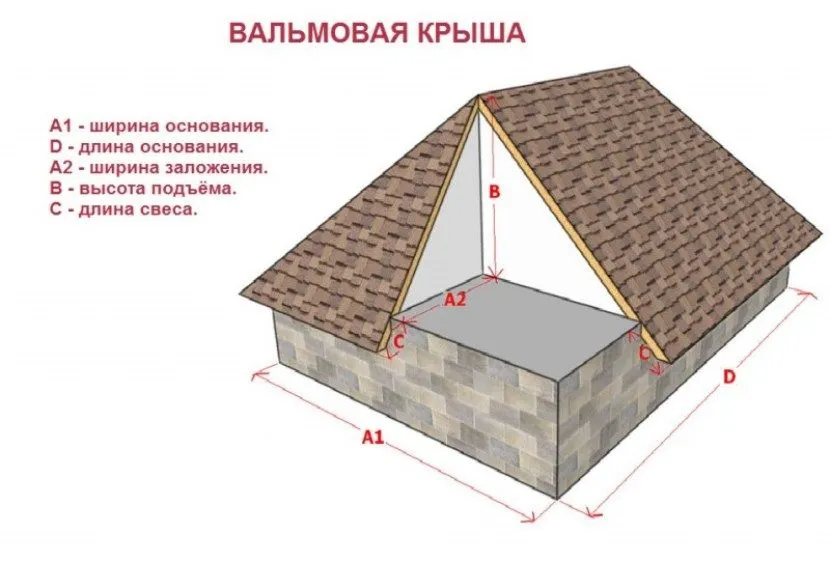

Формулы для расчета вальмовой крыши
| Высота конька | Чертеж для расчета высоты конька вальмовой крыши | |
| Длина конькового бруса | Длина дома минус его ширина | Чертеж для расчета длины конькового бруса вальмовой крыши |
| Длина центральных стропил (трапеции) | Формула для расчета длины центральных стропил | Теорема Пифагора |
| Длина рядовых стропил | Рассчитывается аналогично длине центральных стропил | |
| Удлинение стропила для формирования каркасного свеса | Чертеж для расчета насколько необходимо удлинить стропила для свеса | |
| Угол наклона рядовых стропил | Формула для расчета угла наклона рядовых стропил | Чертеж для расчета угла наклона рядовых (промежуточных) стропил |
| Длина диагональных вальмовых стропил | Формула для расчета длины диагональных стропил | Схема для расчета длины диагональных стропил вальмовой крыши |
| Нарожники (короткие стропила) | Первое короткое стропило | Чертеж для расчета 1-го короткого стропила вальмовой крыши |
| Второе короткое стропило | Схема для расчета 2-го короткого стропила вальмовой крыши | |
| Площадь вальмовой крыши | Формула для расчета площади вальмовой кровли | Чертеж для расчета площади вальмовой крыши |
Как рассчитать площадь вальмовой крыши?
Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.
Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.
Расчет площади вальмовой крыши – формулы
Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.
Как рассчитать площадь четырехскатной крыши — правила и последовательность
Четырехскатная крыша дома
Четырёхскатные крыши – наиболее популярный вариант в современном частном строительстве. Зачастую у застройщиков возникает вопрос: как рассчитать площадь четырёхскатной крыши. Необходимо это для определения количества кровельного материала, гидроизоляции и утеплителя.
Сегодня сделать расчёт можно с помощью компьютерных программ, предназначенных для любых видов крыш. В этом есть свои преимущества: высокая точность, возможность выбора различных вариантов конструкции, удобство. Однако, некоторые строители предпочитают надеяться на свой ум, не тратя деньги на то, что могут сделать самостоятельно.
Прежде чем приступать к расчёту площади крыши, следует составить подробный план, где будут нанесены все размеры. Нельзя упускать ни одного элемента крыши. Кроме того, уже на этапе проектировки дома следует определиться с выбором кровельного материала, так как от этого зависит уклон кровли. Чем острее угол наклона, тем длиннее скат крыши. А значит и больший расход материала. Кроме того, каждый кровельный материал индивидуален. Например, профилированным металлическим листам требуется гораздо больший нахлёст при установке, чем, скажем натуральной черепице.
Имея точный расчёт площади крыши дома, можно максимально выгодно подобрать кровельный материал, а так же утеплитель, паровую и гидроизоляцию.
Четырёхскатные крыши могут отличаться по форме:
- непосредственно четырёхскатная;
- полувальмовая;
- вальмовая;
- четырёхскатная щипцовая.
Наиболее просто рассчитываются площади крыш, скаты которых представляют собой правильные трапеции и треугольники и не имеют каких – либо изломов на скатах.
Однако, в современном строительстве всё чаще возводятся вальмовые кровли, с множеством скатов, поверхность которых может состоять не только из треугольников и трапеций, но и ромбов, прямоугольников и прочих геометрических фигур.
Именно поэтому, перед тем, как начать расчёт четырёхскатной крыши, желательно освежить свои знания по курсу школьной геометрии.
Результаты вычислений
В отчете нашего калькулятора содержатся следующие позиции:
- Крыша. Исходя из заданных требований, калькулятор порекомендует оптимальный угол наклона стропильной системы. Кроме того, определяется количество требуемого рубероида, а также масса кроющего материала.
- Стропила. Выдается оптимальная длина стропил, учитывая свесы, и необходимое количество для сооружения кровли.
- Обрешетка. Калькулятор определит количество рядов, требуемое для создания обрешетки на указанной площади, также необходимый объем других пиломатериалов.
Для получения правильных данных, в поля калькулятора вбиваются все имеющиеся параметрыИсточник nauka-i-religia.ru
При проведении расчетов, программой учитываются все детали: параметры крыши, габариты кровельных карнизов, фронтальных свесов. Эта информация поможет выполнить расчет вальмовой кровли четырехскатной крыши с чертежом.
Как сделать четырехскатную крышу дома своими руками?
Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.
Схема стропильной системы четырехскатной вальмовой крыши
Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.
Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.
Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.
Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.
Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате
Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:
- монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
- установка центральных стропил;
- монтаж угловых стропил, которые крепятся к диагональным брусьям;
- установка затяжки, которая используется для закрепления ног у конька;
- монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
- установка подкосов, которые закрепляются на стропильной ноге и ригеле;
- монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.
Схема устройства стропильной системы четырехскатной вальмовой крыши
После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.
Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.
Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов
Монтаж кровельного пирога
Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:
- пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
- теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
- гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
- обрешетки в виде досок, к которым монтируется кровельное покрытие.
Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов
Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.
Расчет покрытия кровли
Чтобы определить, какое количество материала нужно закупить, требуются данные о площади скатов, габаритах листов и припусках, оставляемых под перекрытия (к примеру, 8 см с одной стороны и 15 с другой). Так можно выяснить реальные полезные размеры одной единицы. Разделив на ее площадь значение таковой всей кровли, получают число листов. Иногда в систему вводят и контробрешетку (для нее используют брусья со стороной сечения 5 см) и мауэрлат (здесь размер будет 0,15 метра). Утепляющий слой должен быть не тоньше 0,1 м, иначе возникнет точка росы, что укорачивает продолжительность эксплуатации конструкции. Гидроизоляционные листы должны иметь нахлест 0,1 м.
Беседка с четырехскатной крышей
Беседка с вальмовой кровлей станет эталоном дизайнерского решения, а при условии грамотного расчёта и обустройства будет отличаться надёжностью и долговечностью эксплуатации. Собрать четырехскатную крышу будет несложно собственноручно. Такая конструкция подходит для беседки в виде прямоугольника или квадрата. Первый вариант представляет собой сборку вальмовой конструкции с двумя треугольными и таким же количеством трапециевидных скатов. Второй вариант — это шатровая вальмовая крыша, состоящая из 4 равнобедренных треугольных скатов.
Вальмовая крыша для квадратной беседки состоит из четырех одинаковых треугольных секций
Четырехскатная кровля является прекрасным выбором при строительстве беседки, поскольку она допускает применение любых кровельных покрытий, а удобная конструкция обеспечивает свободный угол обзора, её легко можно обустроить, например, в китайском стиле, добавив свесам длины и несколько изогнутых диагональных стропил.
На подготовительном этапе работы делается чертёж будущей крыши с учётом основных факторов:
- веса всех стропил и их дополнительных элементов;
- массы кровельного покрытия и гидроизоляции;
- уровня климатических нагрузок, слоя снежных масс;
- веса строителей, обслуживающих крышу;
- нагрузки от оборудования, которое планируется установить на стропильной системе.
От того, каким будет наклон скатов и какие материалы выбраны для покрытия кровли, напрямую зависят особенности установки, например, шаг расположения реек обрешётки и стропильной системы. И всё это сказывается на общем весе постройки.
Продлить срок службы деревянной беседки можно, предварительно обработав все её элементы специальными антисептическими пропитками, а также огнезащитным средством. Наносятся все эти составы достаточно просто обычной кистью или валиком.
Опорой для четырехскатной крыши беседки могут быть деревянные, кирпичные стены либо стойки опорного каркаса. Если в работе используется кирпич, то конструкция получится капитальной и потребует возведения прочного фундамента, способного выдерживать большие нагрузки. Строительство вальмовой крыши на такой беседке в целом сходно с установкой кровли на жилом доме или другом крупногабаритном строении.
Небольшие вальмовые крыши можно собирать на опорах из столбов, которые предварительно следует хорошо закрепить
Если же беседка устанавливается на деревянные столбы, то следует предварительно проверить прочность закрепления её опор, они должны стоять строго вертикально, а для жёсткости и устойчивости каркаса снизу их перевязывают перемычками. Сверху тоже монтируются перемычки, которые будут являться обвязкой под скатную конструкцию. Из-за высокой нагрузки опоры могут постепенно разойтись, поэтому рекомендуется заранее скрепить их на верхних концах с помощью диагональных перемычек, а в местах стыковки проложить деревянные или стальные накладки.
Пошаговая инструкция по установке вальмовой крыши для беседки
Сначала крепят коньковый брус со специальными подкосами и вертикальными опорами.
- Далее для формирования кровельных скатов укладывают диагональные стропила. Этот этап предполагает возможность увеличения длины свесов с помощью накладных досок – «кобылок», которые удлиняют накосные стропила.
Затем выполняют монтаж центральных и промежуточных стропил и нарожников.
- Для защиты деревянных элементов от воздействия влаги поверх стропил укладывают покрытие из гидроизоляционной мембраны.
На слой гидроизоляции монтируют обрешётку, а при необходимости оборудования дополнительной вентиляции устанавливают и контробрешётку.
На завершающем этапе работы крепят кровельный материал.
Шатровую крышу собирают так же, как и обычную вальмовую, исключая монтаж конькового бруса. При этом производится связка диагональных стропил в коньковый узел.
Видео: строительство беседки и барбекю своими руками
Недостаток опыта строительства кровельных конструкций может негативно сказаться на качестве будущей крыше и степени защиты всего сооружения, поэтому для выполнения подобного рода работ рекомендуется обратиться к профессиональным строительным бригадам. При правильном подходе вальмовая крыша станет прекрасной архитектурной конструкцией дома, беседки и любых других построек.
Конструкция вальмовой кровли
Рассмотрим основные конструктивные элементы четырехскатной вальмовой кровли:
- коньковый брус (конек), расположен непосредственно по центру кровли и служит основным несущим элементом, к которому примыкают другие деревянные элементы кровельной системы;
- накосные (угловые) стропила, крепятся к коньку одним своим концом, а другим упираются на край здания (в некоторых случаях выходят за него); угловые стропила являются основными несущими конструкциями, воспринимающими основную нагрузку кровли;
- центральная стропильная система, проходящая от конькового бруса по всей высоте скатов;
- промежуточные стропильные элементы, прикрепленные к коньку и скатам; служат для придания стропильной системе жесткости конструкции и повышения её надежности;
- короткие стропила различной длины; данные стропильные элементы не имеют крепления с коньком и примыкают к угловым стропилам под одним и тем же углом.
Как выполняется определение общей площади
Перед тем, как рассчитать площадь двухскатной крыши, нужно произвести описанные выше вычисления и обратить внимание на такие нюансы:
площадь крыши состоит из суммы площадей каждой скатной поверхности; если скаты одинаковые, то для получения итогового результата нужно произвести вычисления одного из них и умножить на «2»; если скатные поверхности разных размеров (что тоже встречается, хоть и редко), тогда рассчитывается квадратура каждой в отдельности, и они суммируются; для простой формы скатной поверхности (правильный прямоугольник), когда углы равны 90 градусов, расчёт основывается на определении площади прямоугольника
Если форма неправильная (есть углы, не равные 90 градусам), тогда скат целесообразнее разделить на более мелкие фигуры – прямоугольный треугольник с прямоугольником, а затем уже суммировать найденные для них площади; собираясь рассчитать площадь кровли двухскатной крыши, не стоит забывать о том, есть ли мансардные окна, вентиляционные отверстия, трубы от дымохода, парапеты, а также обратить внимание нужно на карнизы и фронтонные свесы.. Теперь вспомним несколько формул из курса геометрии и попробуем произвести вычисления для самого простого типа конструкции. Вооружившись обычным калькулятором, рассчитать площадь двухскатной крыши можно, и для этого понадобятся первичные данные
Вооружившись обычным калькулятором, рассчитать площадь двухскатной крыши можно, и для этого понадобятся первичные данные
Теперь вспомним несколько формул из курса геометрии и попробуем произвести вычисления для самого простого типа конструкции. Вооружившись обычным калькулятором, рассчитать площадь двухскатной крыши можно, и для этого понадобятся первичные данные.
Расчет двухскатной крыши — конструкции и площади
В первую очередь нужно узнать каждую сторону прямоугольника, т.к. площадь будет равна их произведению:
- одна из них будет равна длине ската, к которому добавлена величина карнизного свеса;
- вторая – длине дома вместе с удвоенным значением фронтального свеса (не забывайте учитывать, что он добавляется с двух сторон).
Допустим, у нас дом 9х10 метров. Длину ската можно найти, отталкиваясь от сути теоремы Пифагора, по которой квадрат гипотенузы (она у нас выступает в роли длины ската) равен сумме квадратов катетов (в нашем случае это высота конька и половина ширины здания – 3,15 м и 4,5 м). Выполнив несколько арифметических действий, получаем величину ската 5,5 метров. Фронтонный свес составит 0,6 м, а карнизный – 0,5 м.
Подставив в основную формулу все данные, получим:
S=(10+2*0,6)*(5,5+0,5)=67,2 кв. метра.
У нас получилась площадь одной скатной поверхности, а для определения всей крыши её необходимо умножить на «2» (в случае, если две стороны одинаковых размеров).
Результат: S общ. = 134,4 кв. метра.
Все эти данные нужно получить ещё на этапе проектирования, для того, чтобы заложить в смету все необходимые расходы на приобретение материалов для строительства двускатной крыши. Покупая кровельное покрытие, нужно брать небольшой запас, т.к. оно обязательно будет укладываться внахлёст, а значит, с большим расходом. Чем круче скатные поверхности и выше угол наклона, тем «расходнее» окажется покрытие, в основном на запас берут от 8 до 15 процентов.
Распространённые виды кровли
Наиболее известны такие типы крыши, как:
- односкатная — опирается на две стены, находящиеся на разных уровнях высоты, и сооружается специально для объектов хозяйственного назначения и небольших строений;
- двускатная — состоит из двух соединённых под углом скатов, площадь которых может быть неодинаковой;
- шатровая — собирается из четырёх скатов в форме равнобедренного треугольника, в результате чего имеет сходство с пирамидой и идеально подходит для квадратных домов;
- вальмовая — создаётся из двух трапециевидных и двух треугольных скатов;
- мансардная — используется для создания комнаты на чердаке и образуется за счёт изменения формы крыши, например, с помощью ломаных линий;
- многощипцовая — сооружается на зданиях, построенных в виде многоугольника.
Устройство накосных стропил — чертежи
Диаметр диагональных стропил совпадает с размерами рядовых элементов. Поскольку в нашем примере уклон трапециевидных скатов и вальм отличается, одна из накосных ног размещается несколько выше другой.
Процесс создания и монтажа накосов таков:
- С помощью шнурки намечаем дополнительные линии для разметки запила, натянув ее к углам и центру ската от верхней точки коньковой балки.
- Определяем угол между верхней частью углового выноса и шнурка. Это будет угол для нижнего запила (α). Верхний запил (β) высчитывается по формуле: β=90º-α.
- Берем обрезок доски и спиливаем в нем один край под углом β. Приложив заготовку к месту стыковки верхние части, совмещаем ее ребро со шнуркой. Излишки отмечаем и отпиливаем.
- В другой заготовке для нижней пятки отпиливаем участок под углом α.
- С помощью полученных шаблонов вырезают первое диагональное стропило. Если нет целой доски нужной длины, элемент собирают из двух кусков. Сращивают их с помощью дюймовой доски, длиной 1 м, поместив ее с внешней стороны стропила. Готовый элемент можно устанавливать.
- Аналогичным образом изготавливают вторую половину диагональных стропил, не забыв, что она должна размещаться несколько ниже первой. Место стыковки двух половин накоса не должно совпадать с отрезком сращивания досок в одну деталь.
- Стыковка досок производится гвоздями на расстоянии 40-50 см.
- Далее по шнурке на стропиле необходимо прочертить линию запила, чтобы его можно было состыковать со смежным диагональным элементом.
Изготовление остальных 3 детали выполняется аналогичным образом. Под каждую из таких стропилин в местах, где стыкуются балки с угловыми выносами, устанавливают опоры. Дополнительные опоры возле конька необходимы, если длина пролета превышает 7,5 м.
