Виды расширительных бачков для системы отопления: закрытый и открытый

Достоинства расширительного бака для отопления закрытого типа

К несомненным достоинствам стоит причислить небольшой расход времени, требующегося на установочные работы, и значительную экономию используемых материалов. Однако увлекаться и игнорировать определённые нюансы явно не стоит: так, например, соблюдение уклона при отключении электричества обеспечит в той или иной степени функционирование системы, без угрозы размораживания.

Несмотря на то, что самое определение закрытости для отопительной системы означает изолированность от проникновения воздуха, не стоит надеяться на абсолютную её герметичность: воздух может наличествовать в трубах, как следствие того, что совершают доливание теплоносителя, что влечёт за собой его скопление в верхних точках. Устранить излишнее содержимое можно, прибегнув к такому устройству, как кран Маевского. С этой же работой успешно справятся поплавковые отводчики, функционирующие «на автомате». Будучи растворённым в воде, воздух подвергается окончательному удалению посредством воздействия на него сепараторов, которые устанавливаются непосредственно в трубопроводе.

Для данной системы характерна также широта диапазона топлива, пригодного для её функционирования. В качестве такового можно выбрать как газ, так и электричество, а также дизельное или твёрдое топливо.

Большое значение имеет такой показатель котла, как его мощность. Так, для помещения высотой до трёх метров эта величина равна 1кВт на 10 квадратных метров

Данное значение очень является крайне относительным, так как здесь непременно нужно принять во внимание ряд многих других факторов, к которым относятся различные характеристики здания

Техника безопасности

Помимо обслуживания самого бачка, важно уделять внимание и тому, насколько безопасно происходит его эксплуатация. Существует несколько правил, которые требуется соблюдать неукоснительно:

• если оборудование имеет видимые повреждения — вмятины, деформации и тому подобное — эксплуатировать его запрещено,
• также нельзя вносить какие-либо изменения в форму бака или в его конструкцию,
• если оборудованию нужен ремонт, то для этого нужно вызвать специалистов, обладающих соответствующими навыками. При необходимости замены каких-либо деталей следует использовать только «родные» комплектующие,
• в процессе эксплуатации необходим постоянный контроль за показателями давления и температуры в баке. Превышение того и другого недопустимо,
• если возникла необходимость демонтировать части конструкции, которые находятся под давлением, то это делается только после отключения расширительного бака от системы, слива из него воды и снижения давления до уровня атмосферного,
• емкость бака, как правило, выполнена из материалов, не слишком устойчивых к различным воздействиям. Поэтому для использования в системе отопления следует выбирать высококачественный теплоноситель — например, дистиллированную воду,
• при монтаже бака открытого типа необходимо подобрать такое место установки, которое точно выдержит вес оборудования, наполненного водой по максимуму. Пол на этом участке помещения должен быть очень прочным.

При соблюдении всех правил эксплуатации и техники безопасности использование расширительного бачка принесет исключительно пользу. На основе полученной сегодня информации вы уже наверняка сможете самостоятельно сделать оптимальный выбор и не запутаться во многообразии оборудования, представленного на современном рынке.

Сложности выбора: требуемый запас

Чтобы не возникало проблем в эксплуатации и не пришлось переделывать, важно знать, как подобрать объем для расширительного бака. Необходим запас — но чрезмерно большой размер сказывается на цене и занимаемом месте

После типа и места размещения следующим по важности является размер бака. Рассчитать требуемый объем можно разными методами, отличающимися точностью и сложностью:

Получение приблизительных значений. Самый грубый метод, указывающий на ориентировочное значение. Подходит для технико-экономического обоснования. Для получения минимального значения объем теплоносителя в системе умножается на 0,08. Если для отопления используется 100 литров, значит расширительная емкость должна быть не меньше 8 л. Чтобы сделать систему с запасом прочности, объем увеличивают до достижения порога в 15% от значения в системе (умножают на 0,15). Вот как подобрать расширительный бак для домашнего водоснабжения быстро и без сложных расчетов.
Расчет с использованием специального калькулятора. Предполагает получение минимальных значений исходя из параметров системы. Можно найти на тематических сайтах или в приложениях для мобильных систем Android и MacOS. Для получения точных результатов желательно использовать несколько разных калькуляторов.
Расчет с формулами. Выполняется при наличии минимальных познаний в математике и физики, но требует внимательности во избежание ошибок — допущение одной неточности приводит к сильным искажениям. Этот вариант позволяет самостоятельно учесть емкость отопительной системы, характеристики теплоносителя (наличие добавок) и источника нагрева, создаваемое давление и ряд других параметров

Чтобы подобрать объем расширительного бака, удовлетворяющий потребности, важно использовать разные формулы, позволяющие оценить получаемые значения на предмет их совпадения.
Профессиональный расчет. Лучше всего, когда работа выполняется людьми с профильным образованием и соответствующим опытом

Инженеры-проектировщики со специальным программным обеспечением лучше всего справятся с определением необходимого объема.

Вот как подобрать расширительный бак для системы отопления. Желательно всегда предусматривать наличие определённого запаса — до половины от расчетного значения.

Формула расчета

Сложные математические расчёты часто вызывают отторжение, но они необходимы, чтобы добиться оптимального значения без привлечения специалистов. Зная, как правильно подобрать емкость, получиться выбрать бак с очень точными параметрами. Одна из простейших формул: Vn = (Ve + Vv) × ((Pe+1)/(Pe-Po)). Теперь об значении её множителей и слагаемых:

1. Vn — результат, указывающий на требуемое значение параметра емкости.

2. Ve — объем, который образовывается при тепловом расширении. Для расчёта количество теплоносителя в литрах умножается на температурный коэффициент (см. Таблица 1). Наведенные значения актуальны при использовании воды. Если в роли теплоносителя выступает тосол, то для 10% и 20% изменение будет: 4% × 1,1 = 4,4% и 4% × 1,2 = 4,8% соответственно. Изменение находится в зависимости от его части в общем объеме.

3. Vv — объем теплоносителя в расширительном баке, присутствующий благодаря гидростатическому давлению. Его второе название — водяной затвор. Например, если номинальный объем составляет 30 л., то берётся 10%. Размер водяного затвора не должен опускаться ниже двух значений: 0,5% от объема и 3 литра.

4. Po — статическое давление внутри отопительной системы. Значение здесь фиксировано: водяной столб на 10 м. равен 1 атмосфере.

5. Ре — окончательное давление, что образовывается благодаря работе предохранительного клапана. Если не указанное иное значение в инструкции и сопроводительной документации: для <5 атм. от номинального значения отнимается 0,5 атм.; >5 атм. рассчитывается умножением указанного параметра на коэффициент 0,9.

Таблица 1

Значение температуры	40	50	60	70	80	90	100
Температурный коэффициент	0,75	1,18	1,68	2,25	2,89	3,58	4,34

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

• рулетка, карандаш;
• болгарка;
• сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

• через которое осуществляется подпитка системы;
• через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

• так, чтобы вода была выше уровня патрубка;
• так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

• испарение;
• аварийный выброс;
• разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Как осуществить монтаж?

Каких-либо существенных ограничений, влияющих на место установки расширительного бачка в системе, нет. Все же установку желательно производить в любой удобной точке обратной магистрали имеющейся системы отопления.

Причина в том, что там теплоноситель прохладнее. А это позволяет существенно продлить ресурс расширительной емкости, ее мембраны.

Кроме того, если установить бачок неподалеку от твердотопливного котла, то в определенных ситуациях в камеру для теплоносителя может попасть пар. В результате чего емкость потеряет способность производить компенсацию расширения теплоносителя.

Установка резервуара может осуществляться двумя способами. К ним относятся монтаж:

• на стене;
• на полу.

Но следует понимать, что первый вариант предназначен только для случаев, когда расширительная емкость имеет умеренный объем.

Баки следует устанавливать максимально далеко от котлов. А оптимальным решением будет нахождение его в обратной магистрали. Так как температура теплоносителя там ощутимо ниже, что исключает досрочный выход мембраны со строя

Не следует экономить на подключении бака к системе отопления.

Так указанная процедура должна выполняться с применением:

• отсекающего крана с, так называемой, «американкой» — этот элемент конструкции позволит оперативно вывести резервуар с эксплуатации, а при необходимости заменить его, причем не дожидаясь остывания теплоносителя;
• тройника с краном для слива, что позволит перед заменой бака быстро его опустошить;
• манометра для измерения давления;
• предохранительного клапана или ниппеля для регулировки давления внутри оборудования.

После монтажа бачка его предстоит правильно настроить, учитывая рекомендации производителя, приведенные в инструкции к приобретенному оборудованию. Чтобы давление в баке было соответствующим, т.е. меньшим, чем в системе, что позволит мембране деформироваться при нагревании теплоносителя.

Если расчеты были выполнены не верно и в системе отопления размещен резервуар меньшего, чем нужно объема, то он не справится со своими обязанностями, но исправить ошибку можно.

Для чего нужно приобрести и установить в систему вторую емкость. Емкость которого составляет разницу между нужным объемом и имеющимся у работающего в системе бака. Такой способ сократит финансовые потери.

Как правильно установить своими руками закрытый расширительный бак

Схема подключения не отличается особенной сложностью. Правильно монтировать закрытый расширительный бак своими руками можно, соблюдая следующую схему подключения. Предварительно нагревательный котел обесточивается, перекрывается подача теплоносителя, вода из радиаторов сливается.

Если для монтажа применяются полипропиленовые трубы, потребуется специальный паяльник для их монтажа. Понадобятся также муфты и уголки. Из фитингов лучше использовать «американку», так как она дает возможность без затруднений снимать емкость для проведения профилактических работ и ремонта. Ниже приводится последовательная схема действий по монтажу расширительного бака.

1. На резьбовую часть штуцера бака наматывается уплотнительная нить.
2. На штуцер заворачивается переходник для установки крана.
3. На резьбовую часть переходника наматывается уплотнительная нить.
4. На переходник устанавливается запорный кран.
5. На резьбовую часть «американки» наматывается уплотнительная нить. «Американка» заворачивается в кран с помощью пассатижей и разводного ключа.
6. На резьбовую часть уголка наматывается уплотнительная нить. Уголок заворачивается в «американку».
7. На корпус бака надевается хомут для крепления бака, который входит в комплект поставки.
8. На противоположной стороне бака находится ниппель для закачки воздуха, на который накручена пластиковая крышка.

После размещения расширительного бачка в выбранном месте проверяется качество всех соединений, и в систему осуществляется подача теплоносителя. После того, как внутреннее давление в батареях достигнет расчетных значений, из них стравливаются воздушные пробки, и отопительная система запускается на полную мощность. Компенсационная емкость устанавливается так, чтобы ее удобно было обслуживать, то есть между ней и стеной оставляется свободное пространство.

Уплотнять все соединения нужно герметиками, стойкими к воздействию высоких температур, иначе неизбежно возникновение протечек. Мембранный расширительный бак в закрытой системе отопления устанавливается со стороны подачи холодной воды. При выполнении всех манипуляций необходимо соблюдать требования техники безопасности.

Уважаемый читатель! Ваши замечания, предложения или отзыв послужат наградой автору материала

Спасибо за внимание!.

Модели серии Zilmet ОЕМ-Pro

Этот бак расширительный для системы отопления отзывы, как правило, получает положительного характера. Многие покупатели его нахваливают за прочный корпус. Также в устройстве применяется неплохой предохранитель. Мембрана у бака используется только одна. Если доверять экспертам, то стирается она медленно. Устанавливать модель рекомендуется за радиаторной решеткой.

Также стоит отметить, что модификация не боится высокой температуры. Максимум допускается 10 литров теплоносителя. Воздушная камера применяется небольшого объема. Выходной клапан в устройстве рассчитан на большие нагрузки. Показатель предельного давления составляет не мене 2 Па. Термостат рекомендуется подключать за стойкой над смесителем. Для газовых котлов модификация подходит замечательно. Цена на нее колеблется в районе 1700 руб.

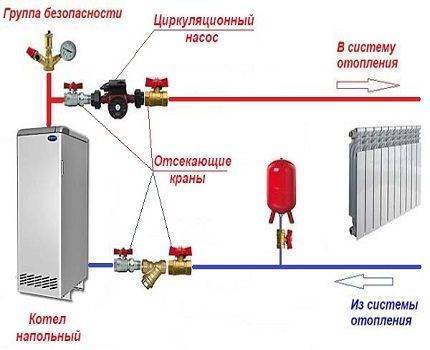

Схемы для разного типа систем

Изначально необходимо определиться с зоной врезки циркуляционного устройства. С его помощью осуществляется процесс активного движения жидкости – поток проходит через котел и принудительно направляется к радиаторам отопления.

Для расположения бытового насоса необходимо определить наиболее удобный участок, чтобы его легко можно было обслуживать. На подаче он устанавливается после блока безопасности и отсечной арматуры котла.

Для того, чтобы проводить техническое обслуживание и контроль функционирования оборудования, необходимо устанавливать отсечные краны. Таким образом любой элемент системы отопления можно снять без полного демонтажа магистрали

На обратном трубопроводе насос ставится после расширительного бачка перед тепловым генератором.

Из-за наличия в воде различных механических примесей, например, песка могут возникнуть проблемы в работе перекачивающего механизма. Частицы способствуют заклиниванию крыльчатки, а в худшем случае – остановке мотора. Поэтому непосредственно перед агрегатом потребуется поставить сетчатый фильтр-грязевик.

Схема подключения твердотопливного котла основана на двух важных элементах, позволяющих ей эффективно функционировать в системе отопления частного дома. К ним относится: группа безопасности и смесительный узел на основе трехходового смесительного клапана

Отдельно стоит затронуть вопрос отопительной системы открытого типа. Она способна работать в двух режимах – с принудительной и самотечной циркуляцией теплоносителя.

Второй вариант больше подходит для местности с частым обесточиванием. Это значительно экономнее, нежели приобретение бесперебойника либо генератора. В этом случае агрегат с отсечной арматурой необходимо устанавливать на байпасе, а в прямую магистраль производить врезку крана.

В магазинах можно встретить готовые узлы с байпасом. На месте проточного крана на них расположен обратный пружинный клапан. Это решение не рекомендуется применять — клапан производит силу сопротивления в 0,1 Бар, что значится как большой показатель для циркуляционной системы самотечного типа.

Лучше использовать вместо него лепестковый клапан. Однако его монтаж выполняется строго по горизонтали.

Основные функции расширительного бака

Первое и основное, с чем должен справляться расширительный бачок, это:

1. Стабилизировать показания приборов (манометра) за счет компенсации расширения жидкости в системе.
2. Выводить воздух из системы.
3. Накапливать горячую жидкость.

Прежде чем приступить к изготовлению расширительного бачка, нужно узнать, как он справляется с повышенными нагрузками. При нагревании жидкости в системе она увеличивается больше, чем того бы хотелось. Излишки этой жидкости должны перетекать в отдельный резервуар, тогда работа отопительной системы будет стабильной. Как раз в этот резервуар и поступает лишняя нагретая жидкость. Когда вода остывает, она снова поступает обратно в систему отопления. Если резервуар герметичный, то с этой частью работы справляется мембрана, а в открытой системе – путем гравитации вода остывает и возвращается обратно в контур.

Благодаря расширительному бачку, вода в системе остается всегда в одинаковом количестве, так же как и давление. Вот это и есть основная задача, с которой справляется расширительный бачок. Есть еще и вспомогательные функции, с которыми также способен справиться этот резервуар – это удаление воздушных пробок. Поэтому бачки лучше всего установить в высокой точке системы под небольшим наклоном, чтобы вода способствовала тому, чтобы воздух выталкивался наверх.

Принцип действия оборудования для закрытой системы

При нагреве сетевой воды в отопительном замкнутом контуре она расширяется, при этом соответственно растет давление в каждой точке сети, в том числе и в расширительном баке. Из-за этого начинает растягиваться мембрана, при этом сжимая воздух. В том момент, когда температура теплоносителя достигает максимального значения, давление в сети стабилизируется и система начинает функционировать с рабочими параметрами.

После отключения отопительного котла, начинает снижаться температура в сети, и объем воды. Напор на мембрану падает и ранее принятый объем воды выталкивается воздухом в сеть, таким образом, происходит ее подпитка. Необходимо отметить, что результативная работа расширителя в схеме теплоснабжения возможна при профессиональном расчете и настройке.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

• Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
• Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
• Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
• Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.

Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.

Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».

Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.

Мембранный расширительный бак «таблетка»

Мембранный расширительный бак

Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.

Схематическое устройство расширительного бака

Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.

Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.

Устройство расширительного бака

В смонтированной и готовой к работе индивидуальной системе отопления с жидким теплоносителем расширительный бачок выглядит примерно так, как показано на приведенном рисунке (рис. 2). В некоторой литературе данное устройство называется «экспансоматом» — от английского термина «расширение» — экспансия).

Различают следующие основные типы расширительных бачков для систем отопления:

• Бачок закрытого типа.
• Бачок открытого типа.

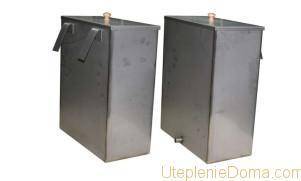

Расширительный бачок открытого типа

В старых системах отопления часто применялся расширительный бачок открытого типа. До сих пор такие устройства монтируют в системах, в которых отсутствуют циркуляционные насосы, обеспечивающие оборот теплоносителя.

Расширительный бачок открытого типа

Однако, бачок такой системы имеет свой недостатки:

• Прежде всего в такой системе необходимо постоянно следить за уровнем теплоносителя.
• Вода из такой системы может испаряться.
• Баки открытого типа быстро ржавеют при контакте с водой.
• Конструкция системы с бачком открытого типа предполагает его установку исключительно в верхней точки, что не всегда возможно, да и просто трудоемко.

Расширительный бачок закрытого типа

В системах, в которых теплоноситель циркулирует по контурам посредством работающих насосов ставятся исключительно расширительные бачки закрытого типа.

схема работы бачка

Это уже более сложное устройство, в котором имеется специальная мембрана, расположенная в герметично закупоренной емкости для теплоносителя.

Мембраны в таких бачках разделяют на диафрагменные и баллонные. В любом случае мембрана делит емкость на две части. В первой находится закачанный под давлением инертный газ (для предотвращения коррозии) или обычный воздух, а во вторую при повышении давления в системе отопления поступают излишки теплоносителя.

Как только температура теплоносителя в такой системе увеличивается, то лишняя его часть устремляется в расширительный бачок. Мембрана меняет свою конфигурацию (примерно как воздушный шарик) и объем воздуха или газа в другой части расширительного бачка уменьшается. Газы, как известно довольно легко сжимаются, но и стремятся к расширению.

закрытый бачок

При остывании теплоносителя расширяющееся газы толкают мембрану и выталкивают излишки теплоносителя обратно в систему отопления.

Типы закрытых расширительных бачков

При одинаковом принципиальном устройстве – расширительные бачки закрытого типа могут делиться еще на несколько видов:

1. Бачок со сменяемой мембраной, также называемый фланцевым.
2. Бачок с несменяемой мембраной.

Стоимость бачков второго типа ниже и они пользуются большей популярностью у потребителей. Однако бачки со сменяемой мембраной могут выдержать большие перепады давления в системе, что резко повышает их эффективность. Кроме того, они более ремонтопригодны и мембрана при повреждении может быть заменена.

Фланцевый расширительный бачок может исполняться в двух вариантах: в вертикальном и в горизонтальном. Отличительной особенностью расширительных бачков такого типа является отсутствие контакта теплоносителя с поверхностью бака. Расширяющаяся жидкость находится внутри своеобразного кокона из мембраны, поэтому на поверхности бачка отсутствуют причины для коррозии. Такую мембрану достаточно легко менять.: просто откручивается фланец и выполняются ремонтные работы.

В мембранных расширительных бачках наибольший риск повреждения мембранного элемента возникает в момент пуска системы, когда в ней скачкообразно возрастает давление.

При нахождении в системе больших объемов теплоносителя нормальный уровень давления производится посредством манометра. Такой прибор соединяется с предохранительным клапаном, пороговое значение срабатывания для которого в частом доме устанавливается на 3-4 бара.

Бак открытого типа

Расширительный бачок открытого типа представляет собой емкость с открытым верхом, сделанную из металла. Такое оборудование используется, как правило, совместно с естественной циркуляцией теплоносителя. Движение жидкости по системе отопления в этом случае обусловлено гравитацией и разницей в плотности холодной и горячей воды.

К одной из боковых стенок бачка с верхней стороны подсоединяется переливной шланг, а с нижней — патрубок для подвода теплоносителя. Само оборудование устанавливается так, чтобы его уровень был выше всех мест расположения элементов отопительной системы. Это необходимо для того, чтобы жидкость могла нормально циркулировать.

Расширительный бак открытого типа не только оттягивает на себя излишки нагретого теплоносителя. Он еще и способствует удалению воздуха из отопительной системы, поскольку верхний уровень жидкости в нем напрямую соприкасается с атмосферой. Таким образом, трубопровод и радиаторы отопления становятся защищены от возникновения воздушных пробок.

В принципе, такая разновидность бака может использоваться не только в открытой системе отопления, но и в тандеме с циркуляционным насосом. Конструкция расширительного оборудования абсолютно проста, его монтаж не составляет труда даже для начинающих мастеров.

Однако есть несколько существенных минусов, которые необходимо учитывать при подборе:

• поскольку бак должен располагаться выше остальных элементов отопительной системы, он размещается, как правило, в чердачном помещении. Оно обычно неотапливаемое, поэтому в холодное время года там царит отрицательная температура. В связи с этим установленный на чердаке расширительный бак необходимо тщательно утеплять,
• уровень воды в баке должен быть не ниже минимального, поэтому за этим моментом необходимо постоянно следить и доливать воду, когда нужно,
• поскольку теплоноситель напрямую взаимодействует с атмосферой, он становится более насыщенным кислородом. Поэтому элементы котла, выполненные из металла, сильно подвержены коррозии.

Можно ли самостоятельно смонтировать открытое отопление?

С монтажом открытой системы отопления не нужно обладать сверхспособностями, важно внимательно изучить такой вопрос, как схема работ. Первым делом, установите котел

Разместить его можно на полу или же подвесить для экономии места. Мощность котла выбирайте в зависимости от того, какую площадь помещения планируете отопить.

Вторым этапом станет распределение и установка радиаторов. Рассчитайте их количество, исходя из площади комнаты. Один радиатор способен отопить до 1 кв.м. жилой площади. Не хотите радиатор, закрепите трубу диаметром 10 см. Ее можно пустить по всему дому и вернуть обратно к котлу. Для более лучшей циркуляции воды, закрепите трубу под наклоном. Что касается бака, его можно установить на обратке недалеко от котла.

Установка радиаторов отопления

Есть еще один вариант монтажа открытого отопления. Открытое отопление можно разместить вертикально, при этом бак устанавливают на чердаке. Чтобы бак не пострадал от перепада температур, позаботьтесь о его утеплении.

Поговорим о подборе частей для открытого отопления:

• Котел лучше разместить в отдельной постройке. При этом к нему в свободном доступе должен поступать воздух. На полу постелите материал, который не вспыхнет при пожаре. Для этого лучше полы просто забетонировать. Измерьте площадь помещения. Исходя из этих расчетов, вы сможете рассчитать необходимую мощность котла. Котел сможет работать как на газу, так и на дровах.
• Радиаторы лучше выбрать стальные. Монтаж их осуществляется таким образом, чтобы они были размещены от стены на расстоянии 5 см. Радиаторы можно монтировать под подоконниками. В таком случае они защитят комнату от внешнего холода, играя роль завесы. От пола отступите не менее 40 см. Чтобы обогреть комнату площадью в 15 кв.м. вам нужно установить радиатор не менее 100 см.

Металлические радиаторы

• Трубы. По старинке использовали медные трубы. Однако они себя не оправдали. Медные трубы дорогостоящие и быстро ржавеют. Оптимальным вариантом станет выбор в пользу пластиковых труб. Их диаметр не менее 32 мм. Рассчитывайте длину труб, учитывая, что они выходят из верхней части радиатора и замыкают ее с нижней частью. Монтаж труб производят по наружной части стены. Нет необходимости монтировать их в стену. Соединить трубы между собой можно при помощи отводов. Также трубами не забудьте соединить воедино котел, расширительный бак и радиаторы.
• Расширительный бак. Расширительный бак разместите на чердаке помещения или недалеко от котла. Расширительный бак не должен превышать 5% от объема всей системы отопления в целом. Чтобы отопить дом в один этаж, вам лучше выбрать бак на 8 литров. Для того чтобы не ошибиться, купите бак на 15 литров.

Расширительный бак
