Профлист (профнастил): размеры листа, вес метра длины и квадратного метра, маркировка и ее расшифровка

Сферы применения марки С21

Несмотря на «стеновую» маркировку, размеры листа профлиста С21 позволяют использовать его для решения разных строительных задач. Самые популярные из них:

• создание кровли на плоских и покатых крышах, в том числе на жилых и производственных зданиях;
• реконструкция устаревших внешних стен путём их обшивки листами С21;
• строительство заборов дач, частных домов и промышленных территорий, в том числе – временных ограждений;
• возведение хозяйственных и промышленных построек;
• создание жёстких перегородок с возможностью утепления;
• сооружение сэндвич-панелей;
• использование листов малой и средней толщины для создания облицовки с утеплением;
• строительство гаражей, павильонов и торговых ларьков.

Пример стационарного торгового киоска из профлистаИсточник mod-b.ru

Особенности обрешётки при использовании листов С21

Главным условием для правильного использования профнастила С21 в качестве кровельного материала считается корректное обустройство обрешётки. Только в этом случае изделия прослужат не менее 20-30 лет при наличии полимерного защитного покрытия.

Указанная толщина материалов – оптимальная. Можно применять листы 0,8 мм, если здание выдержит возросшую нагрузку. А вот меньше 0,5 мм для кровли не рекомендуется.

Обрешётка крыши перед монтажом профнастила С21Источник remontnik.ru

Монтаж

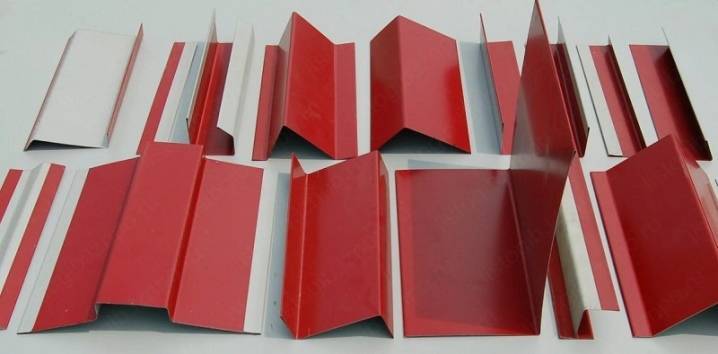

Комплектующие для стенового профнастила очень важны.

Понадобятся:

• углы внутренние накладные;

• начальные планки;

• планки под горизонтальные швы;

• аквилоны;

• наличники;

• соединяющие рейки;

• стыковочные планки;

• простые внутренние уголки;

• верхние и оконные водоотливы.

Часто профлист на стену крепят с целью утепления. Тогда сначала монтируют кронштейны, и уже после этого фиксируют сам материал за счет полиамидных дюбелей тарельчатого типа.

Кронштейны дополняют направляющими в виде буквы П; их крепление с помощью заклепок позволяет выровнять стены и обеспечить переток воздуха. Следующий шаг — присоединение к направляющим горизонтальных профилей, также в виде буквы П.

Монтаж стенового профнастила на фасад обычно выполняется с помощью саморезов, дополненных уплотняющими прокладками из резины. Внутреннюю и наружную облицовку по утепленной изначально панели выкладывают иначе. Начинают с оформления двумя слоями рубероида гидроизоляции фундамента по горизонтали. Далее анкерными шурупами универсального типа фиксируют нижний направляющий профиль. В него монтируют по вертикали и фиксируют стойки, что позволяет создать каркас.

Размерные характеристики профилированного листа

Вполне понятно, что без информации о размерах изделий невозможно определить потребное количество материала для выполнения конкретного вида строительных работ, а также некоторые важные расчетные характеристики и показатели. Например, вес одного квадратного метра кровельного покрытия или облицовки фасада и связанные с этим подбор материала и расчет конструкции кровельной обрешетки или несущего каркаса для фасадной облицовки, а также плотность их установки.

Ширина и длина профлиста

Современные промышленные технологии позволяют выпускать профлист практически неограниченного ассортимента и размеров.

То есть, каких-либо размерных ограничений в выпускаемой продукции из профилированного оцинкованного стального листа практически не существует, это касается и длины, и ширины профнастила.

Однако, наиболее распространенные размеры профлиста (если речь идет о ширине) следующие: от 900 до 1160 мм полезной ширины.

для изготовления листов профнастила используется рулонная сталь

Следует подробнее остановиться на понятиях: габаритная и полезная ширина листов профнастила.

Дело в том, что при монтаже кровельного покрытия, выполнении облицовки фасада и других строительных работах, смежные в горизонтальном ряду листы профнастила по требованиям технологии должны укладываться внахлест, на ширину как минимум одной волны (гофры) профиля.

У разных марок профнастила эта величина разная. Но обычно она находится в пределах от 40 до 80 мм .

Таким образом, габаритный размер профлиста за минусом этих миллиметров, и будет являться полезной шириной одного профлиста.

Толщина профлиста

Не следует путать толщину профлиста или профнастила с его высотой.

Высота профлиста определяется максимальной высотой волны или гофры профиля в поперечном сечении.

Толщиной профнастила фактически является толщина листа рулонной оцинкованной стали, из которой он изготовляется вместе со слоем защитного или декоративного покрытия, если этот слой выполнен.

Информация, приведенная в данной статье, в достаточной степени знакомит читателей с таким интересным и распространенным видом современных строительных изделий, как профилированный лист или профнастил. Она обязательно поможет им в дальнейшем изучении и в верном выборе изделий из профлиста для осуществления задуманного строительства!

Методика расчета прочности кровельного покрытия и выбор марки несущего профлиста вес профлиста

Расчет несущей способности профнастила необходим для правильного выбора профилированного листа. Он сравнительно несложен и позволяет подобрать профиль с оптимальным соотношением несущей способности и цены материала.

Рассмотрим пример расчета нагрузки на профилированный лист кровельного покрытия и выберем профнастил с учетом данных, полученных в результате проведенного расчета.

Для начала принимаем следующие исходные данные для расчета: здание имеет двускатную кровлю с углом наклона 35°, проекция ската на горизонтальную плоскость равна 6,0 м, строительство расположено в Московской области.

Общая величина нагрузки на профилированный лист кровельного покрытия получается путем сложения снеговой и ветровой нагрузок, а также собственного веса профнастила.

Вес профнастила определяется площадью кровельного покрытия, величиной необходимых монтажных нахлестов и равен 8,6 кг/м2.

Расчетная снеговая нагрузка определяется местом расположения строительства. Московская область относится к III снеговому району, для которого снеговая нагрузка составляет 180 кг/м2. С учетом уклона кровли, снеговая нагрузка для нашего здания составляет 180х(60°-35°)/(60°-25°)=128,6 кг/м2, где 35° — принятый угол наклона кровли.

По карте ветровых нагрузок находим, что Московская область относится к I ветровому району, для которого ветровая нагрузка составляет 32 кг/м2. С учетом уклона кровли, коэффициент аэродинамического сопротивления покрытия из профлиста будет равен приблизительно 0,3, соответственно ветровая нагрузка составит 32х0,3=9,6 кг/м2.

Следовательно, общая нагрузка на профнастил кровельного покрытия в нашем случае составит 8,6+128,6+9,6=146,8 кг/м2.

С учетом длины ската крыши и выбранного шага обрешетки, подбирается несущая способность профнастила (таблица допустимых нагрузок приведена выше). Исходя из полученной величины нагрузки на кровельное покрытие и табличных данных, для нашего здания подойдет профнастил С21-1000-0,6 с предельно допустимой нагрузкой 195 кг/м2.

Стоимость профилированного листа зависит от высоты профиля, толщины металла и качества его защитно-декоративного покрытия. Ниже приведена таблица, в которой указана стоимость наиболее популярной марки несущего профнастила — Н75, изготовленного из оцинкованной стали с количеством цинка в покрытии 140 г/м2.

Несмотря на то, что чаще всего можно обойтись более дешевыми вариантами, большинство застройщиков предпочитают использовать профлист с большим запасом прочности относительно расчетных характеристик. Особенно это касается районов, в которых за последние 20 лет были зафиксированы случаи аномально высокого уровня осадков, выпавших за короткий промежуток.

Несущий профнастил для перекрытий, цена профиля Н75 с различными защитными покрытиями.

Толщина металла, мм	Масса м/п, кг	Ширина, мм.	Профнастил несущий, цена руб. за 1 м.п. с НДС
оцинкованный	с полимерным покрытием
рабочая	полная
0,60	6,4	750	800	220	305
0,65	6,9	230	315
0,70	5,5	245	318
0,75	7,4	268	372
0,80	8,5	280	383
0,90	9,6	300	421
1,0	10,6	325	458

Читайте по теме:

Нормы расхода профлиста вес профлиста

Норма расхода профнастила на кровлю, фасад или забор. Существуют ли общие нормы расхода профлиста? Что нужно учитывать, когда считаете расход профнастила на 1м2? Обо всем этом — в статье.

Срок службы профлиста вес профлиста

Каков срок службы оцинкованного профнастила? Какие покрытия профлиста бывают? Насколько каждое из них увеличивает срок эксплуатации профнастила? И где их лучше применять? Читайте в статье.

Профлист ГОСТ 24045

Нормативные документы, регулирующие производство профнастила: действующий ГОСТ 24045-2010 и его устаревшая версия 24045-94. Чем они отличаются? И в каких случаях необходимо покупать профлист, изготовленный по ГОСТ?

Производители

Потребители и специалисты в 2021 году выделяют следующих лучших производителей профнастила:

GRAND LINE (Россия). Компания быстро развивает торговую сеть по всей России. Предлагает профнастил всех основных типов. Основное покрытие — пластизол.

Нева Сталь

Компания оказывает особое внимание качеству исходного сырья. Применяется высококачественная рулонная сталь ArcelorMittal, Corus, Zalzgitter, Ruukki.

Завод Покрофф

При производстве профилированных листов применяется финская технология. Сталь поставляет компания Северсталь. Основное покрытие — полиэстер.

Уральский завод кровельных материалов (УЗКМ). Продукция отличается идеальной геометрией и точностью размеров. Для покрытия используется пурол, полиэстер, пластизол. Предлагаются оригинальные модели с бархатистым эффектом.

МеталлПрофиль. Завод считается самым крупным в РФ производителем профнастила. Для покрытия применяется PURETAN, PURMAN и другие фирменные полимеры. Предлагается большой ассортимент продукции.

Размеры, толщина, вес

Если на изделиях стоит маркировка МП, это указывает, что они произведены на предприятии Металл Профиль, расположенном в городе Лобня. Остальные российские изготовители таких листов помечают их просто как С20. Приобретая стройматериал под конкретную задачу, нужно представлять, в каких пределах варьируются размеры профнастила С20:

• Для обозначения ширины профлиста С20 приняты две разных величины. Первая, полная, описывает общее значение габарита. Она у представленных в продаже типовых листов равна 114 см. Полезная ширина профнастила С20 имеет значение 1,1 м. Она показывает, какой фрагмент плоскости будет закрыт при укладке изделий внахлест.
• Размер волны профлиста 20 равен 20 мм. Именно этот параметр обозначает цифра в маркировке. Соответственно, стеновой лист с высотой профиля 8 мм обозначают как С8.
• В длину размеры листового изделия могут достигать 12,5 м. Чаще всего встречаются варианты протяженностью 6 м.
• Шаг волны или трапеции у этих покрытий равен 137,5 мм.

Толщина и вес изделий варьируются в небольших пределах. Самые тонкие листы С20 – 0,45 мм. Максимальная толщина продукции с такой маркировкой – 0,7 мм. Этот параметр влияет на различия в массе отрезков профлиста с одинаковыми длиной и шириной. Например, 1 погонный метр изделия толщиной 0,5 мм будет весить 5,4 кг, 1 м² площади такого же настила – 4,9 кг. Для листа в 0,7 мм эти параметры равны 7,4 и 6,7 кг соответственно. В целом, материал нельзя назвать тяжелым, поэтому изделия любой длины можно переносить на кровлю или передвигать в рамках строительного участка без применения спецтехники.

Поможет знание размеров профиля профлиста С20 в составлении чертежа. Определившись, какие габариты будет иметь, к примеру, забор, можно рассчитать, сколько листов потребуется приобрести и какова будет их масса. Это поможет и при подсчете сметы на строительство.

Плюсы и минусы металлического настила

Использование профлиста популярно за счет его преимуществ:

• Стойкость к температурным изменениям (возможность выбора материала для установки в областях с суровым климатом при условии соблюдения установленных правил использования), ветровым нагрузкам, УФ-лучам.
• Цена, которая подходит для разных категорий покупателей.
• Легкий вес, благодаря чему можно поднять профлист на высоту без использования специальной техники.
• Высокая прочность на изгиб.
• Быстрота монтажа.
• Пожарная безопасность, экологическая чистота.
• Большая длина профлиста (максимально 12 метров). При перекрытии крыши образуется минимальное количество стыков.
• Возможность замены поврежденного листа на аналогичный.
• Богатая палитра цветов, позволяющая выбирать любой оттенок, который впишется в архитектурный ансамбль территории.
• Срок эксплуатации – более 20 лет.

Изделие имеет свои недостатки:

• При повреждении защитного покрытия уменьшается период службы изделия, и он может покрываться ржавчиной.
• «Шумность» материала при использовании профлиста в качестве кровельного материала. При осадках появляется неприятный шум, напоминающий «барабанную дробь» (если использовать минеральную вату для изоляционной защиты, можно избавиться от подобного минуса).
• Стальной профлист сильно нагревается на солнце.

Видео-инструкция

Профилированный лист – это тонколистовой материал, который изготавливается холоднокатаным способом с выдавливанием на нём продольных волн. Последние могут быть в виде непосредственно волны, гребня или трапеции. Огромным преимуществом профлиста является его: — быстрое и довольно простое изготовление; — простата монтажа; — относительно лёгкий вес.

При этом профилированные листы, особенно те, что имеют высокий класс, жёсткие и не провисают под тяжестью, как собственной, так и предельно допустимой для них. Всё это делает профилированный лист популярным материалом для устройства заборов, монтажа гаражей, других подсобных помещений, а также для покрытия кровли. При выборе профилированных листов важную роль играет его вес.

Маркировка и виды профнастила

По техническим характеристикам, рекомендуемой сфере применения классифицируют три вида профилированного настила:

1. Маркировка «НС», «МП» или кровельный. Высота гофры профиля начинается от 8 мм, сформированы дополнительные ребра жесткости. Такой лист профнастила может иметь толщину от 0,55 до 0,8 мм, вес от 6,3 до 14,5 кг/м2. Он обладает высокой устойчивостью к механическим нагрузкам. Подходит для разнообразных типов кровельных работ.
2. Маркировка «С» или профлист стеновой. Виды, размеры и цвета могут быть разными. Толщина основы не превышает 0,7 мм. Вес 1-го м2 варьируется в пределах 5,4-7,4 кг. Хорошо зарекомендовал себя как фасадная отделка. В кровельных работах стеновой лист может использоваться для козырьков, крыш в хозпостройках.
3. Маркировка «Н» или несущий. Имеет самую большую толщину, усиленные ребра жесткости. Вес листов профиля толщиной до 1,2 мм может достигать 24 кг/м2.

Маркировка содержит не только буквенные обозначения, но и цифры, обозначающие размер профнастила:

• первая цифра после буквы – высота волны;
• вторая – ширина;
• третья – максимальная длина профиля.

Каждый из видов профнастила пригоден для использования в качестве кровельного материала в зависимости от дизайна крыши, требований к эксплуатационным качествам.

Разные виды маркировок профнастилаИсточник appl.su

Технические характеристики

Маркировка указывает на эксплуатационные характеристики и параметры профнастила. Буква «С» обозначает область применения материала, первая цифра — высоту профиля (гофры), вторая — параметры профилированного листа. Небольшая толщина позволяет раскраивать изделие обычными ножницами по металлу, что значительно ускоряет и облегчает работу.

Профнастил C-8 с гофрированной поверхностью имеет следующие технические характеристики и размеры, которые частично отражены в маркировке:

• Буква «С» указывает на основную область применения — для стен.
• Высота трапеции — 8 мм.
• Ширина рабочая (полезная) — 1150 мм. Этот показатель определяется как разность между полным размером листа за минусом нахлеста, который перекрывает гофру соседнего ряда.
• Расстояние между волнами — 62,5 мм.
• Ширина гофры по основанию — 52,5 мм.

Порезка профилированного листа выполняется в диапазоне от 0,5 до 12,0 метров. За счет этого можно перекрывать большие площади кровли без монтажных стыков, что обеспечивает герметичность и надежность поверхности. Профлист с высотой волны 8 мм имеет небольшой вес, что делает его удобным при выполнении монтажных работ. Масса 1 погонного или квадратного метра зависит от толщины листа, которая варьирует в пределах от 0,4 до 0,7 мм. Также этот показатель влияет на стоимость — чем толще металл, тем выше цена профнастила, что приводит к удорожанию строительных работ. В видео рассказывается о технических характеристиках и области применения С8-1150:

Стандарты и требования

1. Согласно ГОСТ 14918 для изготовления профнастила без покрытия ЛКМ должен применяться холоднокатаный тонколистовой прокат с защитным цинковым покрытием.
2. Согласно ГОСТ 30246 профлист, на поверхность которого нанесена краска или специальный лак, должен изготавливаться из листового проката с покрытием, выполняющим защитную и декоративную функции. Применяются листы для возведения конструкций и сооружений
3. Требованиями ГОСТ 24045 предусмотрена расширенная маркировка оцинкованного профлиста. Например, в маркировке С-8-1150-0,5 дополнительно указано:

• полезная ширина готового изделия;
• толщина рулонного металла.

С помощью таблицы наглядно видно, как параметры металла влияют на вес профнастила. Таблица дает возможность определить массу необходимого количества профлистов и фактические объем закупки. Расчет выполняется умножением массы погонного или квадратного метра стенового материала на длину, либо на площадь профнастила и на требуемое количество.

4) Согласно стандартам и требованиям на изделиях, поступающих в продажу должна присутствовать маркировка. На ярлыке, закрепленном на упаковке, указано — наименование/товарный знак производителя, условное обозначение изделий, параметры и количество листов, масса, номер партии, штамп технического контроля предприятия.

Маркировка профнастила

Марка профнастила включает набор букв и цифр, которые дают информацию о его назначении, строении и основных параметрах. По этому обозначению можно производить выбор материала. Например, предлагается профнастил Н32R-1000-0,5. Марка расшифровывается следующим образом:

• первая буква обозначает вид профнастила: С — стеновой, Н — кровельный, несущий, НС — универсальный;
• цифры после первой буквы — высота профиля (в примере — 32 мм);
• буква R отмечает наличие капиллярной канавки;
• цифры после тире — полезная ширина листа без учета нахлеста (в примере — 1000 мм);
• последние цифры — толщина стального листа (в примере — 0,5 мм).

Маркировка профлиста и ее расшифровка

Маркировка профлиста также описана в ГОСТе. В нем указываются все необходимые данные, кроме веса. А так, есть все размеры профлиста, название защитного покрытия с обеих сторон. Но чтобы читать расшифровку, надо знать на какой позиции какие символы, что отображают. Внешний вид маркировки профлиста на рисунке.

Как расшифровать маркировку профлиста и где тут указаны его размеры

На первой позиции стоит тип листа. Он прописан в предыдущем пункте: С — стеновой, НС — универсальный, Н — для настила. Конкретная область применения не указывается, но эту информацию обычно дают производители.

Размеры профлиста и материал

Вторая позиция тоже не вызовет много вопросов. Тут указаны размеры профлиста в миллиметрах. Только порядок величин необычный. Сначала указывается высота. Имеется в виду высота профиля. Затем идет ширина и толщина листа металла. Длина не указывается, обычно она обговаривается при поставке, так как может изменяться в широких пределах. Например, Н44-1000-0,8. Это несущий профиль с высотой волны 44 мм, шириной листа 1000 мм, из металлического листа толщиной 0,8 мм.

Такой профлист рекомендован для забора. Учтите, что чем выше высота профиля, тем жестче будет ограждение. Ну, и толщина листа тоже играет роль

На третьей позиции стоят буквы, по которым можно определить материал заготовки. То есть, какое первичное защитное покрытие было нанесено на металлический лист:

• Если сталь оцинкованная, не стоит ничего.
• Электролитическая оцинковка — ЭОЦП.
• Алюмоцинковое покрытие — АЦ.
• Алюминиевое покрытие — АЛ.
• Алюмокерамическое — АК.

Например, Н57-750-0,8 АЛ. С размерами профнастила все ясно: высота листа 57 мм, ширина 750 мм, толщина стали 0,8 мм. Буквы АЛ обозначают покрытие алюминием. С этим, наверное, тоже понятно.

Лакокрасочное покрытие

В четвертой и пятой позиции отражен тип нанесенного лакокрасочного покрытия. Все типы красок и грунтовок, которые разрешает ГОСТ, приведены в таблице. В ней же отображена стойкость к химическому воздействию в зависимости от типа первичного защитного покрытия на металле.

Наименование и обозначение краски	Обозначение грунтовки	Толщина покрытия в мкм	Стойкость к агрессивным средам при нанесении на цинковое покрытие	Стойкость к агрессивным средам при нанесении на алюмоцинковое покрытие	Стойкость к агрессивным средам при нанесении на алюминиевоепокрытие
Без покрытия			неагрессивная	слабоагрессивная с ограничениями	слабоагрессивная с ограничениями
Эмаль ГФ-2017		10-12 мкм	неагрессивная	слабоагрессивная с ограничениями	слабоагрессивная с ограничениями
Полиэфирсиликоновые эмали МЛ-1202	ЭП-0200	25-34 мкм	слабоагрессивная	слабоагрессивная	слабоагрессивная
Акрилсиликоновые эмали АС-1171, АС-5122	ЭП-0200	25-30 мкм	слабоагрессивная	слабоагрессивная	слабоагрессивная
Органодисперсные краски ОД-ХВ-221	АК-0138	40-50 мкм	слабоагрессивная	слабоагрессивная	слабоагрессивная
Эпоксидная грунтовка ЭП-0140		70-80 мкм	слабоагрессивная	слабоагрессивная	слабоагрессивная
Полихлорвиниловые пластикаты ПЛ_ХВ-122	АК-0138	180-220 мкм	слабоагрессивная	неагрессивная с ограничениями	неагрессивная с ограничениями

Но стандарт разработан давно, а обновляются ГОСТы редко. За это время появились более надежные, чем краски, полимерные покрытия. Грубо говоря, профлист с полимерным покрытием к стандартным не относится. Но листы с полимерным покрытием более стойкие к выцветанию, лучше переносят погодные воздействия, ультрафиолет, более стойкие к механическим воздействиям. Так что не сказать, что они плохие. Дороже. Да. Но по эксплуатационным характеристикам лучше.

Покрытие не определить по внешнему виду. Отличить можно только оцинкованный от окрашенного

Вот такие еще покрытия могут быть:

• Пурал. Обозначается PUR. Высокая стойкость к механическим воздействиям, истиранию.
• PVDF. Поливинилиденфторид. Высокая стойкость к ультрафиолету. Хорош для кровель.
• PVC (или ПВХ). Поливинилхлорид. Высокая степень защиты от коррозии. Хорош в регионах близких к морю.
• AC. Акрил. Самое недорогое из полимерных покрытий. По отношению к вышеперечисленным уступает по стойкости к выцветанию и степени защиты.

В общем, саму маркировку профлиста и что она скрывает рассмотрели. Самое интересное, что обычно указывают только первые две позиции. Например, С 18-100-0,9, НС 44-100-0,6. Остальное надо либо смотреть в описании, либо узнавать у продавцов и дилеров.

Что нужно знать при выборе профнастила?

При выборе профилированных листов стоит учитывать, чтобы они идеально подходили вашим запросам и финансовым возможностям

Первое, на что необходимо обратить внимание, это высота волны, ширина листа профнастила и тип покрытия

Также стоит учесть репутацию производителя, ведь этот материал должен производиться на современном первоклассном оборудовании и из сырья высшего сорта.

Волны листа могут иметь различную форму: трапециевидную, закругленную или синусообразную. Выбрав правильную высоту волны, вы подберете материал, который будет идеально соответствовать требуемым строительным целям.

Наиболее популярным является профнастил марки С8. Он характеризуется надежностью, оптимальной жесткостью и прочностью. При этом обладает прекрасными эксплуатационными характеристиками и сравнительно невысокой ценой. Профилированный лист марки С20 и С21 является более жестким. Используется для заградительных конструкций. Забор из такого материала порадует своей надежностью и привлекательностью.

Для кровли понадобится профнастил с высотой волны не менее 20 мм. Такая высота не позволит листу деформироваться при любых нагрузках. Для кровельных работ обычно используются листы марок Н60, Н75 или НС35. Они должны иметь полимерное покрытие, которое обеспечит защиту материалу. Если все требования учтены, вы подберете необходимый материал без труда.
