Высота и ширина различных видов отопительных батарей

Низкие и плоские радиаторы

Чугунная модель с межосевым расстоянием менее 40 см

Низкими принято считать модели, которые имеют межосевой показатель меньше 40 см. Этот сегмент отличается большим разнообразием изделий, так как миниатюрные батареи производятся из разных материалов. Среди российских покупателей они пользуются не столь большим спросом, так как радиатор не получится поставить на замену гармошке без внесения затратных модификаций в конструкцию отопительной системы.

Среди чугунной продукции сверхминиатюрные модели не встречаются. Крайний вариант – радиатор фирмы Bolton с межосевым замером в 220 мм и монтажной высотой 33 см. У других небольших приборов из чугуна данные параметры находятся в районе 300-350 мм и 35-40 см соответственно.

У устройств из алюминия минимальное межосевое значение равно 200 мм. Вариантов такого размера на рынке много. Можно вспомнить фирмы Global, Sira и отечественную «Рифар». Эти же фирмы производят низкие модели из биметалла (с высотой в районе 25 см). Несколько более крупные алюминиевые модели (300-400 мм) встречаются у любого производителя, выпускающего отопительные приборы. Миниатюрные, но мощные и дорогостоящие батареи из меди или ее сплава с алюминием обычно имеют высоту 20-22 см, но встречаются экземпляры, выходящие за рамки категории низких.

Миниатюрные неплоские радиаторы изготавливаются из стали компанией Purmo. Сюда относятся две панельные модели, имеющие межосевое расстояние в 15 см. Такой же или чуть больший (на 1-3 см) показатель у ряда трубчатых изделий. И все же у большинства стальных батарей значение этой величины превышает 25 см. На рынке можно встретить невысокие, но длинные конструкции (до 2 метров в длину).

Самые низкие алюминиевые радиаторы

В некоторых условиях размещение даже миниатюрного радиатора в помещении нецелесообразно и противоречит нормам безопасности. В качестве примера можно привести коридоры путей эвакуации – в них не положено монтировать приборы, выходящие за поверхность стены, на высоте менее 2 метров. Для подобных случаев, а также для экономии места в помещении выходом станет конвектор, который встраивается в структуру пола. Такое устройство можно назвать самым низким радиатором. Они выпускаются в большом диапазоне мощностных значений. Их используют как единственный источник обогрева или в дополнение к другому способу. Также конвекторы устанавливают для обогрева сплошного остекления.

Есть случаи, когда критическим (в отношении минимизации) параметром становится глубина, а не высота. Тогда полагается рассмотреть сегмент плоских моделей. Биметаллические и чугунные образцы в этом случае не подходят из-за большой глубины. Российский вариант из алюминия – продукция фирмы «Златоуст» с показателем в 52 мм. Производятся модели для замены гармошки и низкие с межосевым расстоянием в 30 см. У них высокая тепловая мощность. Подойдут и панельные батареи глубиной 6 см.

Терминология

Часто в описаниях и спецификациях присутствует понятие «межосевое расстояние». Иногда встречается термин «межниппельное» и «межцентровое» или присоединительные размеры. Это разные названия одной величины. Определяется она как расстояние между центрами входных отверстий секции или радиатора.

В технических характеристиках радиаторов часто встречается такое понятие, как межосевое расстояние

Этот параметр важен, если подводящие трубы в нормальном состоянии и менять их нет необходимости. В этом случае, чтобы не переваривать подводку, можно подобрать модель с таким же межосевым расстоянием, как старые радиаторы.

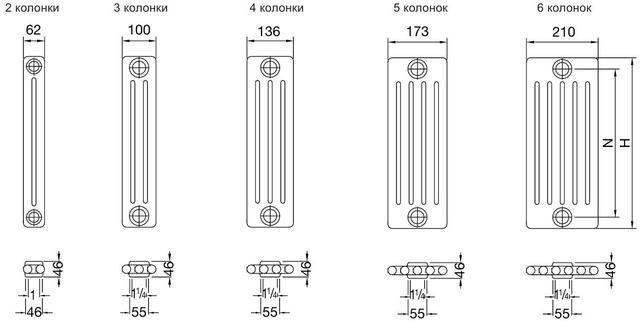

Габаритные размеры самой секции или радиатора описываются следующими параметрами:

• монтажная высота;
• глубина;
• ширина.

Если радиатор имеет секционное строение, то глубина и ширина относятся к размерам секции. Причем глубина радиатора будет такой же, а ширина батареи зависит от требуемого количества секций (нужно добавить еще примерно 1 см на прокладки, которые укладываются для герметичности соединений).

В названиях радиаторов часто присутствуют цифры: РАП-350, Magica 400, Rococo 790 или РАП-500. Цифры — это и есть межосевое расстояние, указанное в миллиметрах. Так легче ориентироваться, и покупателю, и продавцу. Дело в том, что при одинаковом межосевом расстоянии монтажная высота может значительно отличаться. Потому в спецификации ставят самое точное значение.

Пример технических характеристик. Это модель Revolution Bimetall

К параметрам радиатора, которые бывает необходимо учитывать, относится объем воды в секции. Для квартир, подключенных к централизованному отоплению, эта характеристика ни на что не влияет, а для индивидуальных систем бывает важна: когда требуется рассчитать объем системы (для определения производительности котла или характеристик насоса).

И самый важный, пожалуй, параметр — тепловая мощность

Стоит обратить внимание, что самая большая мощность — это не всегда необходимо. Все чаще в квартирах и домах с хорошей теплоизоляцией требуются отопительные приборы средней мощности, а никак не огромной. При подборе тепловой мощности одной секции нужно помнить, что радиатор под окном должен перекрывать не менее 75% ширины оконного проема

Тогда и тепло будет в комнате, не будет зон холода и стекло «потеть» не будет. Потому и лучше бывает взять 10 менее мощных секций, чем 6 штук с большой тепловой отдачей

При подборе тепловой мощности одной секции нужно помнить, что радиатор под окном должен перекрывать не менее 75% ширины оконного проема. Тогда и тепло будет в комнате, не будет зон холода и стекло «потеть» не будет. Потому и лучше бывает взять 10 менее мощных секций, чем 6 штук с большой тепловой отдачей.

Такой радиатор, может и выдает требуемую мощность, но в комнате будут явно холодные и теплые зоны

Стандартная ширина окна — 1100-1200 мм. Соответственно, 75% это 825-900 мм. Вот такой длины или больше должна быть ваша батарея. Забегая немного вперед, скажем, что средняя ширина одной секции алюминиевого радиатора — 80 мм, значит, вам понадобится 10-12 секций.

Сравнение брендов производителей — кто лучше?

Рассмотрим ключевые отличия и особенности основных марок представленных на российском рынке.

Sira

Отличительные особенности радиаторов Сира:

• Быстрый нагрев, отсутствие шума при работе;
• Высокий коэффициент теплоотдачи благодаря применению специальной комбинации материалов;
• Отсутствие сварных соединений;
• Длительный срок эксплуатации (от 25 лет и более).

Global

Достоинства устройств данного производителя:

• Простота сборки и монтажа;
• Высокая теплоотдача;
• Способность выдерживать высокие давления;
• Использование качественных материалов при производстве;
• Покрытие наружных поверхностей порошковой эмалью;
• Устойчивость к химически-активным средам;
• Привлекательный дизайн.

Rifar

Преимущества биметаллических радиаторов Рифар:

• Относительно невысокая стоимость;
• Длительный срок службы (особенно модели «Монолит», не содержащей сборных частей);
• Высокий КПД;
• Хорошие эксплуатационные характеристики.

Royal Thermo

Особенности изделий Роял Термо:

• Использование титана для повышения прочности и долговечности;
• Способность выдерживать высокие давление и температуры теплоносителя;
• Идеальное сочетание конвективного лучистого теплообмена за счет особой конструкции ребер корпуса;
• Привлекательный дизайн, компактность, европейское качество.

Fondital

Особенности радиаторов Фондитал:

• Компактные размеры, небольшая масса;
• Высокая теплоотдача;
• Способны выдерживать высокие давления, их колебания;
• Длительный срок службы.

Правила выбора

Казалось бы, все радиаторы, существующие на рынке, во многом идентичны, но у них есть множество отличий

Перед покупкой отопительного прибора стоит обратить внимание на некоторые его особенности

Соблюдая все правила установки, вы обеспечите себя качественным отоплением надолго

Количество панелей

Это важный показатель, влияющий на мощность отопительного прибора. Наиболее распространены радиаторы, содержащие:

• 1 плиту (их толщина не превышает 6 см);
• 2 плиты (от 10 до 14 см);
• 3 плиты (15−18 см).

При сравнении всех типов панелей с одинаковой мощностью самыми эффективными окажутся однопанельные радиаторы благодаря тому, что в таком изделии обе его поверхности контактируют с потоками воздуха. Немаловажный плюс этих моделей — их компактность.

Двухпанельные модели мощнее однопанельных, но не существенно. Дополнительная плита обладает мощностью, равной 70% от мощности главной.

Приборы с тремя панелями — самые мощные, но и самые большие. Из-за своих размеров они не используются в квартирах или домах.

В этом видео вы узнаете, как правильно подключить батареи:

Маркировка изделия

Внимательно изучив маркировку, можно узнать основные характеристики изделия. Расшифровывается обозначение следующим образом:

• первая цифра указывает на количество панелей;
• вторая обозначает число плоскостей с ребрами;
• тип подключения к трубам обозначается как V — нижнее, C — боковое.

Часто в маркировке содержится информация о высоте и ширине панелей.

Способ подключения, производительность и комплектация

По способу подключения радиаторные панели делятся на боковые и нижние. При прокладке труб отопления по стенам рекомендуется выбирать модели с боковым подключением. Наиболее распространены панели с нижним способом монтажа. В комплект с таким изделием должен входить термостатический вентиль и термоголовка.

Установить радиаторы можно собственноручно, следуя инструкции

Любой панельный радиатор отопления является в некотором смысле конвектором, что увеличивает его КПД. В изделиях с двумя и более нижними панелями внизу имеются отверстия, через которые холодный воздух попадает внутрь и выпускается через верх, прогреваясь до установленной температуры.

Во время покупки радиатора, который будет установлен самостоятельно, следует продумать необходимость дополнительного оборудования. Могут понадобиться датчики, трубы, краны и т.д. При соблюдении рекомендаций по выбору изделия, а также выполнении всех условий правильной установки радиатор отопления прослужит долгие годы и не доставит никаких проблем.

В этом видео вы узнаете об алюминиевых и стальных обогревателях:

Воздухоотводчики

Стандартная монтажная комплектация включает в себя ручной воздухоотводчик (кран «Маевского»). Местом его установки выступает свободный верхний коллектор. Наличие стравливателя воздуха обязательно при подключении биметаллического радиатора. Дело в том, что контакт теплоносителя с материалами коллектора провоцирует химические реакции, в результате которых образуются газы.

Благодаря этому небольшому приспособлению появляется возможность удалять воздух и газы, накопившиеся внутри радиатора. Если этим пренебречь, в системе появится избыточное давление, провоцирующее нарушение циркуляции и неравномерность нагрева батарей. Для спуска газов нужно ключом открыть и закрыть кран.

Преимущества и недостатки узких радиаторов

Узкие радиаторы хорошо отводят тепло

Узкие радиаторы имеют следующие преимущества:

• Подходит для универсального использования. Такие конструкции можно установить у стены, под окном или в любом другом месте комнаты. Многие из них имеют эстетичный вид.
• Хороший отвод тепла. Этот параметр в большей степени соответствует вертикальным радиаторам. Они одновременно нагревают воздух вверху и внизу комнаты.
• Хорошее качество. Узкие радиаторы надежны и герметичны. Все стыки выполнены качественными и прочными швами. Примерный срок службы радиатора 10-15 лет.
• Подходит для обогрева помещений нестандартной формы и размера. Для пространства под лестницей или подвала такой обогреватель будет очень кстати, так как легко впишется в комнату.

Недостатком радиаторов такого типа является их высокая стоимость

Недостатки этого оборудования:

• Установка под окном возможна не всегда. Это не только самое комфортное место, но и вполне функциональное. Здесь осуществляется достаточно эффективная циркуляция воздуха.
• Высокая цена. Вместо одного плотного аккумулятора можно купить два-три обычных. Все зависит от размера и мощности каждого. Однако узкие варианты лучше утепляют комнату.
• Небольшой радиатор необходимо промыть. Лучше всего это делать два раза в год: перед запуском и выключением отопления. Некоторые сложные конструкции имеют тенденцию засоряться, вызывая воздушные карманы.

Эффективность обогрева узких радиаторов отопления зависит от правильного выбора устройства и его преимуществ, а также некоторых особенностей монтажа.

«Расчет с учетом» особенностей комнаты

Это самый сложный метод, но он даст практически точные цифры благодаря большому количеству различных коэффициентов. Они относятся не к системе отопления, а только к особенностям помещения, к способам установки батарей. Формулу используют ту же:

Для получения требуемой теплоотдачи, которую потом придется делить на тепловую мощность одной секции, метраж (не объем!) комнаты сначала умножают на среднюю норму мощности для 1 м2. Она не зависит от региона и составляет 100 Вт. Затем результат по очереди перемножают с коэффициентами А, В, С, D, Е, F, G, H, I и J.

«А» — число внешних стен комнаты

В большей степени, именно от их количества сильно зависят теплопотери:

• внешняя стена — лишь одна: 1,0;
• две внешние стены — 1,2;
• внешних стен — три: 1,3;
• четыре стены — 1,4.

«B» — ориентация помещения

Минимум тепла сохраняется в комнатах, смотрящих окнами туда, где всегда мало солнечного света: на север или восток, где солнечные лучи «отмечаются» только по утрам:

• окна выходят на восток либо на север — 1,1;
• комната расположена на западной или на южной стороне — 1,0.

«С» — степень утепления

Качественная теплоизоляция дает шанс максимально сохранить тепло в помещении:

• кладка в 2 кирпича или утепленные наружные стены — 1,0;
• нет утепления снаружи — 1,27;
• очень высокий уровень утепления (если были проведены теплотехнические расчеты) — 0,85.

«D» — климат в регионе

Эти условия учитывает и СНиП, без их учета невозможно ни одно капитальное строительство. Тут используют средние показатели температуры декабря, его самой холодной декады. Эти данные необходимо узнать в гидрометеорологической службе города (района):

• до -10° — 0,7;
• до -15° — 0,9;
• не ниже -20° — 1,1;
• от -25° до -35° — 1,3;
• от -35° или ниже — 1,5.

«Е» — высота потолков

Как уже было отмечено, и нормы СНиП (от 60 до 200 Вт на 1 м2), и среднее значение (100 Вт), использующееся в этом случае, подразумевают стандартную высоту потолков — 2700 мм. Если они не «дотягивают» до этой цифры, то выбирают коэффициент 1,0. Когда высота ее превосходит, то для умножения берут другой:

• 1,05, если высота находится в пределах 2800-3000 мм;
• 1,1 для 3100-3500 мм;
• 1,15 для 3600-4000 мм;
• 1,2, если высота потолка более 4100 мм.

«F» — помещение, находящееся выше

Так как через потолок помещения с большей охотой уходит поднимающийся вверх теплый воздух, в этом случае большое значение имеет верхний этаж. Эти коэффициенты выглядят так:

• сверху чердак или другое неотапливаемое помещение — 1,0;
• утепленный чердак и кровля — 0,9;
• отапливаемая комната — 0,8.

«G» — качество оконных конструкций

Разные пластиковые окна имеют неодинаковые характеристики. Особняком стоят обычные оконные конструкции, сильно повышающие коэффициент:

• деревянные рамы старого образца с двойным остеклением — 1,27;
• однокамерный стеклопакет с двумя стеклами — 1,0;
• двойной стеклопакет либо однокамерный, но имеющий аргановое покрытие, — 0,85.

«H» — площадь остекления комнаты

Независимо от качества оконных конструкций большее количество теплопотерь происходит из-за впечатляющей площади окон. Этот коэффициент зависит от соотношения площади оконных проемов и общего метража помещения:

• менее 0,1 — 0,8;
• от 0,11 до 0,2 — 0,9;
• 0,31-0,4 — 1,1;
• от 0,41 до 0,5 — 1,2.

«I» — схема подключения радиаторов

Эффективность отопления зависит от того, каким образом батареи подключают к трубам — как к подающим, так и к обратным. Самый лучший вариант — диагональное подключение: первая сверху, вторая снизу. Он (на рисунке обозначен буквой А) соответствует коэффициенту 1,0.

• Б — 1,03;
• В — 1,13;
• Г — 1,25;
• Д, Е — 1,28.

«J» — степень открытости батарей

Любая искусственная (либо имеющаяся) преграда может немного повлиять на теплообмен. В этом случае коэффициента 1,0 «заслуживает» радиатор, расположенный под подоконником. Другие отопительные приборы с «препятствием»:

• находящиеся на стене безо всяких «ограничителей» — 0,9;
• прикрытые сверху выступом ниши — 1,07;
• имеющие ограждения из подоконника и из декоративного кожуха, но только с фронтальной стороны — 1,12;
• батареи, полностью закрытые декоративным элементом, — 1,2.

Все коэффициенты сначала записывают на бумагу, затем, умножив метраж на среднюю норму (100 Вт), начинают по порядку умножать на коэффициенты. Получившийся результат делят на теплоотдачу 1 секции (для понравившейся модели), получая необходимое количество секций. Если такие вычисления не вдохновляют на «подвиги», то можно воспользоваться онлайн-калькуляторами. Однако эта работа только кажется трудной, на деле ничего сложного нет.

Также, вы можете воспользоваться нашим онлайн калькулятором для расчета отопления.

Какой способ выбрать, зависит лишь от силы желания хозяев основательно разобраться в вопросе. Подробную информацию можно почерпнуть из этого видео:

9 Транспортирование и хранение

9.1 Отопительные приборы перевозят всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на транспорте данного вида.

Перевозку по железной дороге осуществляют повагонными или мелкими отправками транспортными пакетами в вагонах любого вида.

Размещение и крепление в транспортных средствах отопительных приборов, перевозимых по железной дороге, должны соответствовать ГОСТ 22235, Правилам перевозки грузов и техническим условиям погрузки и крепления грузов.

Транспортирование отопительных приборов в части воздействия климатических факторов — по группе Ж2 ГОСТ 15150, в части механических факторов — по группе С ГОСТ 23170.

9.2 Транспортная маркировка грузовых мест — поГОСТ 14192.

9.3 Отопительные приборы следует хранить в упакованном виде в закрытом помещении или под навесом, при этом следует обеспечивать их защиту от воздействия влаги и химических веществ, вызывающих коррозию.

Допускается хранение упакованных отопительных приборов, защищенных от воздействия атмосферных осадков, на открытых площадках изготовителя сроком не более 10 сут.

9.4 При транспортировании отопительных приборов в районы Крайнего Севера и приравненные к ним местности тара и упаковка должны соответствовать ГОСТ 15846 и техническим условиям на тару и упаковку конкретного вида.

Влияние размера алюминиевого радиатора отопления

Батареи из алюминия делают в широком диапазоне габаритов. Длина оказывает первоочередное влияние на мощность.

Соответственно, для достижения необходимого обогрева нужно увеличить количество секций. Общая протяжённость батареи зависит от расчётов.

Глубина и высота также изменяют показатели, поскольку затрагивают объём. В отличие от длины, эти два значения — вариативные, благодаря чему существует множество различных моделей.

Следующий показатель — межосевое расстояние. Оно отвечает за скорость прогрева радиаторов, поскольку означает промежуток между трубами подачи и обратки.

На работоспособность также влияет способ изготовления:

1. Отлив из металла повышает прочность и долговечность прибора. В этом случае каждая секция — цельная единица, из которых собирают устройство. Это делают в определённой последовательности: сначала сваривают верхние части, затем нижние.
2. Экструзионный способ предусматривает продавливание нагретого алюминия через решетчатую пластину из металла. Благодаря этому получается профиль заданной формы, который разделяют на части и собирают в радиатор.

Внимание! Подобные отопительные приборы редко встречаются, а изготавливаются, обычно, на заказ. Это связано с невозможностью внести изменения в конструкцию после окончания производства

Межосевое расстояние

Показатель представляет собой промежуток между осями радиатора. Они расположены симметрично, одна сверху, вторая снизу. К ним примыкают трубы, через которые осуществляется включение в отопительный контур.

Фото 1. Алюминиевый радиатор модели 350/80, межосевое расстояние 350 мм, производитель — «Oasis», Китай.

В зависимости от производителя, значение колеблется в диапазоне 150—2000 мм. У большинства устройств этот показатель делают равным 500. Это связано с отопительными системами в многоквартирных домах: в старых постройках расчёты выполнены для чугунных радиаторов. При замене батарей нежелательны затраты на переваривание трубопровода.

Справка! В названии большинства моделей присутствует число, указывающее на межосевое расстояние.

Глубина

Зависит от материала, из которого изготовлена батарея. Минимальная величина составляет 52 мм. Её достаточно для создания высокой мощности небольших секций. Максимальный показатель — 180 мм. Он встречается довольно редко и требует прочности. Есть модели с большей глубиной, но их использование нецелесообразно из-за недостаточного прогрева.

Определение объёма секции

Для расчёта необходимо знать значение, описанное выше, а также длину и высоту. Первое значение, зрительно — ширина.

Она составляет 80 или 88 мм, что указано в паспорте.

Второе — вариативное. Обычно вертикальная составляющая размеров секции — 570 мм.

Чтобы найти объём, достаточно перемножить три показателя.

Теплоотдача биметаллических радиаторов: устройство приборов, способы и место подключения

Это будет зависеть от типа и качества материала используемого при изготовлении радиаторов. К основным разновидностям причисляют:

• из чугуна;
• из биметалла;
• из алюминия;
• из стали.

Каждый из материалов обладает некоторыми недостатками и рядом особенностей, поэтому для принятия решения понадобится рассмотреть главные показатели более детально.

Изготовленные из стали

Прекрасно функционируют в сочетании с автономным отопительным устройством, которое предназначено для обогрева существенной квадратуры. Выбор стальных радиаторов отопления не считается прекрасным вариантом, так как существенного давления выдержать они не в состоянии. Крайне устойчивы к проявлениям коррозии, легкие и показатели теплоотдачи вполне удовлетворительны. Имея несущественное проходное сечение, забиваются они достаточно редко. А вот рабочим давлением принято считать 7,5-8 кг/см 2, в то время как сопротивляемость возможным гидроударам всего 13 кг/см 2. Теплоотдача секции составляет 150 вт.

Сталь

Изготовленные из биметалла

Они лишены недостатков, которые встречаются у алюминиевых и чугунных изделий. Наличие сердечника из стали является характерной особенностью, что позволило достигнуть колоссальной стойкости давления в 16 – 100 кг/см 2. Теплоотдача биметаллических радиаторов составляет 130 – 200 Вт, что по показателям приближено к алюминиевым. Имеют небольшое сечение, поэтому со временем проблем с загрязнением не наблюдается. К существенным недостаткам можно смело отнести непомерно высокую стоимость изделий.

Биметаллический

Изготовленные из алюминия

Подобные устройства имеют массу преимуществ. Они обладают превосходными внешними характеристиками, к тому же не требуют особого ухода. Достаточно прочны, что позволяет не опасаться гидроударов, как в случае с чугунными изделиями. Рабочим давлением принято считать 12 – 16 кг/см 2, в зависимости от используемой модели.

К особенностям также можно отнести проходное сечение, которое приравнивается или меньше диаметра стояков. Это позволяет теплоносителю циркулировать внутри устройства с огромной скоростью, что делает невозможным отложение осадков на поверхности материала.

Большинство ошибочно полагают, что слишком маленькое сечение неминуемо приведет к низкому показателю теплоотдачи.

Алюминиевый

Это мнение ошибочно хотя бы потому, что уровень теплоотдачи алюминия гораздо выше чем, например, у чугуна. Сечение компенсируется площадью оребрения. Теплоотдача алюминиевых радиаторов зависит от различных факторов, в том числе и от используемой модели и может составить 137 – 210 Вт.

Вопреки приведенным выше характеристикам, не рекомендуется использовать подобный тип оборудования в квартирах, так как изделия не способны выдержать резких температурных изменений и скачков давления внутри системы (во время прогона всех устройств).

Материал алюминиевого радиатора очень быстро разрушается и последующему восстановлению не подлежит, как в случае использования другого материала.

Изготовленные из чугуна

Необходимость в регулярном и очень тщательно уходе.Высокий показатель инертности является чуть ли не главным преимуществом чугунных радиаторов отопления. Уровень теплоотдачи так же неплох. Нагреваются подобные изделия не быстро, при этом отдают тепло они также довольно долго. Теплоотдача одной секции чугунного радиатора приравнивается к 80 – 160 Вт. А вот недостатков здесь очень много и главными принято считать следующие:

1. Ощутимый вес конструкции.
2. Практически полное отсутствие способности к сопротивлению гидроударам (9 кг/см 2).
3. Заметная разница между сечением батареи и стояков. Это приводит к замедленной циркуляции теплоносителя и довольно быстрому загрязнению.

Теплоотдача радиаторов отопления в таблице

Параметры биметаллических радиаторов

Технические параметры биметаллических радиаторов обусловлены спецификой их конструкции – в легком алюминиевом кожухе располагается стержень из антикоррозийной стали, соприкасающийся с теплоносителем. Такой симбиоз материалов дает им антикоррозийную устойчивость, высокую теплоотдачу и небольшой вес, чем облегчается процесс монтажа.

Из минусов можно отметить дороговизну и малую пропускную способность.

Возможные схемы подключения радиаторов

Перед тем, как приступать к процессу установки радиаторов отопления, крайне важно определить схему подключения. Существует несколько вариантов, как это сделать, это указано и в снип

Каждый из них имеет как определенные достоинства, так и недостатки. Методы подключения:

• боковое подключение. Данный способ является, пожалуй, наиболее распространенным, поскольку именно он позволяет добиться максимальной теплоотдачи радиаторов. Принцип монтажа довольно прост – подводящая труба подключается к верхнему патрубку радиатора, а отводящая – к нижнему. Таким образом, и подводящая, и отводящая трубы расположена на одном конце батареи.
• диагональное подключение. Данный метод используется преимущественно для длинных радиаторов, поскольку позволяет добиться максимального прогрева батареи по всей длине. В таком случае, подводящую трубу следует подключать к верхнему патрубку, а отводящую – к нижнему, который расположен на другой стороне батареи.
• нижнее подключение. Наименее эффективный метод подключения (по сравнению с боковым методом, КПД ниже на 5-15%), используемый преимущественно для отопительных систем, расположенных под полом.

Варианты подключения радиаторов отопления
