Как установить водопроводный редуктор

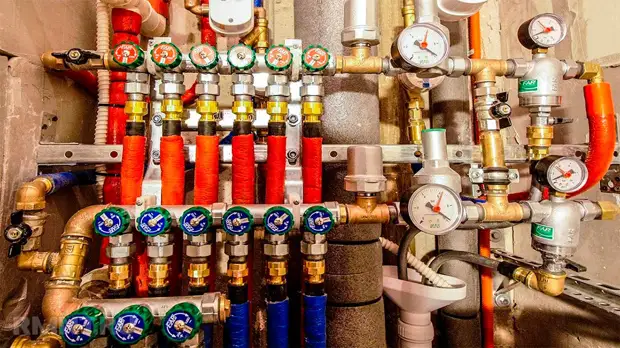

Установка редуктора давления воды в систему водоснабжения

В своде правил по водоснабжению и канализации указано, что установка регуляторов давления должна проводиться сразу после запорной арматуры на вводе, то есть до приборов учёта. Это звучит здраво, ведь в таком случае редуктор будет защищать все гидротехнические устройства, включая счётчик и узел фильтрации.

Но при установке до узла учёта должна исключаться любая возможность забора воды, а значит, технические пробки для промывки фильтра и штока окажутся запломбированы, а сам редуктор лишится возможности обслуживания. Этим можно пренебречь, но даже в таком случае очень сложно предусмотреть разное гидродинамическое сопротивление и добиться выравнивания давлений в коллекторах холодной и горячей воды. Нужно либо устанавливать в них дополнительные манометры для более точной подстройки, либо располагать регуляторы давления сразу перед коллекторами, как и поступает большинство опытных сантехников.

Если нет возможности произвести установку на вводе системы, но некоторые узлы требуют защиты от избыточного давления, возможна и локальная установка. Существует достаточно много примитивных моделей редукторов под 20 мм трубную резьбу, и даже без точной подстройки они вполне справляются со своей защитной функцией.

Обзор редукторов регулировки давления воды в системах водоснабжения

Стабильное давление обеспечивает правильную работу системы подачи воды. На рынке предлагаются модели отечественного и иностранного изготовления. Перед покупкой стабилизатора давления воды изучите распространенные марки устройств.

Популярные модели РДВ Honeywell

РДВ этой марки служат для стабилизации систем водоснабжения, защищают от рисков перепада напора воды, бесшумны в работе. Признанными марками являются устройства:

• Honeywell DDS 76 1/2″: в набор входит фильтр очистки, реле ведет сравнительную таблицу до и после его применения, при скачке напора больше оптимального наступает обратная промывка;
• Honeywell D06F-1/2″ B: поддерживает стабильный напор в трубопроводе, настройка происходит поворотом крана регулятора давления, имеется шкала установки и отрезок трубы для монтажа манометра;
• Honeywell D06F-1/2″ A: обечпечивает предохранение системы и оборудования, постоянный заданный уровень давления;
• Honeywell D06F-3/4″ B: подходит для бытового и промышленного использования в системе с горячей водой;
• Honeywell D06F-3/4″ A: защищает систему от избытка давления, в наличии патрубок, к которому подключается манометр, шкала и регулирующая ручка.

Модели РДВ Valtec

На рынке представлены следующие модели РДВ:

1. Редуктор мембранный Valtec VT.085 1/2″ поддерживает оптимальный уровень давления воды и газов для водоснабжения и отопления. Его плюсы в том, что он не подвержен влиянию загрязнений среды и не содержит трущихся элементов.
2. Valtec VT.082 1/2″ – редуктор с фильтром и манометром снижает давление в бытовых трубах с горячей и холодной водой, несложен в ремонте.
3. Редуктор поршневой VALTEC VT.087 1/2″: снижает давление в магистралях с водной средой, воздухом или газом. Регулирование в диапазоне 1,0–4,5 бар.

Далее служба технической поддержки VALTEC рассказывает о назначении и принципе работы редукторов:

Отечественный регулятор давления воды РДВ

Отечественные марки включают несколько разновидностей:

• Регулятор муфтовый РДВ-2-М: для промышленного применения. Равномерно распределяет жидкость по магистрали и этажам коммунальных систем.
• Регулятор муфтовый РДВ-2А-Ф: предназначен для нормализации давления в горячих и холодных магистралях в бытовых условиях.
• Регулятор муфтовый РДВ15-2А-М: подходит для коммунальных хозяйств с целью обеспечения стабилизации водного тока.
• Регулятор муфтовый РДВ-2А-М: равномерно распределяет жидкость, рассчитан на температуру воды, не превышающую +70 °С.

Как устроены регуляторы различного типа?

Устройство и принцип действия регуляторов разнится в зависимости от вида конструкции, которая бывает проточной, мембранной и поршневой.

Проточный регулятор

Принцип работы данного устройства заключается в регулировке давления при помощи сложного лабиринта с множеством тупиков и поворотов внутри. Благодаря простой конструкции и доступного материала изготовления, имеет довольно низкую стоимость. Как правило, в квартирах их не устанавливают, а чаще всего применяют в системах орошения.

Проточный регулятор давления, используемый при поливе посевов

Редуктор мембранного типа

Это устройство работает за счет пружины, которая находится в герметичном корпусе. Мембранный регулятор отличается большой надежностью, неприхотливостью и легкостью регулировки напора. Рабочий расход находится, как правило, в диапазоне от 0,5 до 3 м3/ч.

Мембранный редуктор надежен, но имеет довольно высокую стоимость

Поршневой редуктор

Основной элемент данной конструкции – поршень на пружине, который в зависимости от напора либо перекрывает, либо открывает проход. Стандартный диапазон регулирования – 1-5 атм.

Единственный недостаток в устройстве поршневого редуктора – это подвижные элементы, которые подвержены довольно быстрому износу

Настройка контура ГВС

Если сравнить давление в патрубках для подключения смесителя, на выходе горячей воды оно всегда будет ниже. При этом нет разницы в том, осуществляется ли подача ГВС централизованно, либо же нагревательный прибор является частью локальной системы водоподготовки. В обоих случаях сеть ГВС имеет дополнительный узел, за счёт чего её гидродинамическое сопротивление выше, соответственно и падение давления больше. Из-за этой разницы возможна некорректная работа смесителей: невозможность точно отрегулировать температуру, сбой настройки время от времени и т. д.

Для корректной работы требуется, чтобы давление в трубопроводах ГВС и ХВС было одинаковым с допустимой разницей до 0,1–0,2 Атм

Обращаем внимание, что при магистральной подаче горячей воды установка регуляторов давления производится на вводе в квартиру. Как уже говорилось, оптимально наличие встроенных манометров для повышения удобства одновременной настройки обоих устройств

Если же водонагревательный узел является частью квартирной системы водоснабжения, редуктор на горячий водопровод нужно устанавливать уже на выходе бойлера. Если такое расположение неудобно, регулировку можно производить также и на ветке питания нагревательного прибора, однако в таком случае требуется установка контрольного манометра на ветке ГВС, например, на распределительном коллекторе.

Пошаговая инструкция по монтажу

Простота конструкции и лёгкость регулирования позволяют выполнить работы по встраиванию устройства в сантехническую систему, не обладая профессиональными навыками.

Установка

Порядок производства монтажа:

1. Определяют установочное положение устройства. На корпусе прибора находят изображение стрелки и совмещают его с направлением водного потока в системе.
2. Монтаж регулятора давления в трубопроводной системе производят с помощью двух полусгонов (с обоих концов).

Распространённое название этого соединения — «американка». Обычно эти запчасти идут в комплекте с изделием, при их отсутствии — легко подбираются в любом специализированном магазине.

В зависимости от материала труб водопровода (пенопропилен, металлопластик, металл) покупают соответствующие полусгоны. В ряде случаев требуется приобретение переходников.

В полипропиленовом варианте трубопроводов соединительные изделия с помощью сварочного паяльника припаивают к концам труб. Затем устанавливают сам регулятор с помощью закручивания гаек полусгонов с обеих сторон прибора. При металлическом исполнении трубопровода соединение производится при помощи льна и сантехнического герметика

Для установки полусгонов этим способом потребуются газовый или разводной ключи.
Эти же инструменты используют для затяжки гаек на резьбовых концах регулятора, при подсоединении его к системе водопровода.
Если устанавливаемый редуктор укомплектован манометром, при монтаже обращают внимание на визуальную доступность показаний на циферблате устройства.

Регулировка прибора

Нормативное давление в водной системе составляет 2-4 атм, реальное — всегда выше. Заводская предустановка регуляторов давления в среднем соответствует 3 атм. Для более продолжительного срока службы редуктора перепад водного напора после прибора не должен превышать в постоянном режиме работы 1,5 атм.

Для получения нужного напора производят регулировку редуктора:

1. с помощью запорной арматуры (шаровый кран, вентиль) перекрывают воду в домашней системе водопровода;
2. при помощи плоской или фигурной отвёртки производят поворот винта регулирования на нужный угол;
3. открывают входной кран и одновременно вентиль смесителя раковины или ванны, отслеживают по манометру показания настройки;
4. процесс повторяется до достижения желаемых результатов.

В современных моделях для корректировки напора предусмотрена ручка и шкала значений давления. В зависимости от направления поворота ручки происходит уменьшение или возрастание водотока на выходе прибора.

Принцип работы

В процессе работы давит на подпружиненную мембрану, которая размещена в датчике давления. При этом учитываются настройки датчика. Так, вода может преодолевать сопротивление пружины или же нет. При недостаточном давлении мембрана остается в исходном положении и редуктор не влияет на скорость потока жидкости. Но, если напор воды значительно превышает сопротивление пружины, то мембрана начинает двигаться. В результате в работу вступает поршень или клапан.

Важность регулятора давления воды в квартире

Поршень и датчик давления образуют замкнутую систему, которая приводится в движение при малейшем изменении напора воды. Датчик в свою очередь размещается после клапана или поршня. Это позволяет контролировать и регулировать давление воды до полного прекращения гидравлического удара.

Важно: К сожалению, вода в трубопроводах может иметь в своем составе мелкие частицы инородных материалов. Когда грязь попадает между корпусом и клапаном или поршнем, то повышается износ конструктивных элементов устройства

В результате срок его эксплуатации значительно сокращается. Поэтому специалисты рекомендуют устанавливать в систему фильтры тонкой и грубой очистки.

Для защиты от гидроударов  рекомендуем дополнительно воспользоваться гасителем от гидроударов.

Редуктор представляет собой обычный клапан с пружинным приводом. В действие он приводится при достижении определенной отметки давления в водопроводе. За счет регулирования ширины открытия клапана как раз и нормализуется давление.

Устанавливают редуктора в следующих случаях.

1. Слишком низкое давление воды в водопроводе. Струя из смесителя получается очень слабой, что вызывает определенный дискомфорт при его использовании (или же ванну приходится набирать слишком долго). В таком случае систему с редуктором дополняют помпой, которая увеличивает скорость водотока. Ещё при низком напоре воды может не работать стиральная машина типа «автомат»: при слишком слабом течении порошок не вымывается полноценно из лотка.
2. Нестабильный напор воды. При открытии крана получается мощная струя, которая спустя 5 – 10 секунд существенно ослабевает. Отрегулировать водоток оптимальной температуры (смешивая горячую и холодную воду) в таком случае затруднительно. Редуктор позволяет решить эту проблему.
3. Слишком высокий напор в водопроводе. Чаще всего с таким явлением сталкиваются жители первых этажей домов большой этажности. Если в подъезде всего один стояк, то завышенное давление делается для того, чтобы обеспечить водой верхние этажи.

Также редуктора устанавливают для защиты приборов, подключаемых непосредственно к водопроводу: бойлеры, стиральные машины, проточные водонагреватели, посудомоечные машины, гидромассажные боксы.

Для жилых зданий, как правило, применяют регуляторы давления прямого действия.

Они работают по принципу уравновешивания усилий (третий закон Ньютона), действующих на мембрану: с одной стороны – силы напряжения пружины, а с другой – силы напора после редукции.

Таким образом, даже в случае сильных колебаний входного давления, оно быстро гасится, и на выходе регулятора давление удерживается на постоянном уровне.

В случае прекращения водоразбора регулятор полностью закрывается. Компенсация входного давления обеспечивает независимость открытия и закрытия клапана от моментального давления на входе в регулятор. Таким образом, колебания давления на входе не влияет на отрегулированное давление на выходе.

Такие регуляторы содержат систему «мембрана–пружина» (1–2), которая открывает или закрывает регулятор в зависимости от величины давления на выходе из него. Другие узлы регулятора – неподвижное седло (3) и подвижная мембрана (4). Давление на входе действует на камеру I, а давление на выходе – приложено к камере II.

При отборе воды давление на выходе, а, следовательно, усилие, развиваемое мембраной, падает, при этом возникает дисбаланс сил мембраны и пружины, заставляющий клапан открыться. После этого давление на выходе (в камере II) возрастает до тех пор, пока усилия мембраны и пружины не сравняются.

Фланцевые регуляторы давления, как правило, устанавливаются на разветвлениях трубопроводов на вводе в здание. В них применяется уравновешивающий поршень (5), площадь которого равна площади мембраны клапана (4). Силы, создаваемые исходным давлением на мембране клапана и на уравновешивающем поршне, равны. Однако они направлены в противоположные друг другу стороны и поэтому уравновешиваются.

Заводская настройка клапанов, как правило, 2,5–3 бар. Настройка значения давления потребителем осуществляется поворотом регулирующей ручки или винта.

Варианты исполнения

Теперь поговорим о вариантах их исполнения, рассматривая разных производителей редукторов давления, можно отметить, что у каждого производителя есть свои фишки и полезности, которые определённо нужно учитывать при их приобретении. До этого, мы рассматривали два вида редукторов давления, имеющих классическое исполнение, а например другой производитель достаточно известный многим, предлагает вам получить и редуктор и фильтр в одном так сказать флаконе.

И если учесть что некоторые производители редукторов прямо указывают на то, что перед редуктором необходима обязательная установка сетчатого фильтра, то здесь вы сразу получаете два прибора в одном.

Спорить не буду,  конечно, и цена у такого прибора довольно таки высока,  и многие, наверное скажут: за эти деньги можно купить два простых мембранных редуктора и два промывных фильтра, но это уже как говорится на вкус и на цвет.

 Но, например, в тесных условиях расположения вводного узла, сократить место и установить прибор два в одном может быть даже очень оправдано. Варианты исполнения редуктора с промывным фильтром могут быть разными, например колба фильтра может быть прозрачной из пластика, а может быть закрытого типа.

Здесь сложно сказать что лучше, кто то наверное хочет видеть сколько грязи собралось в корпусе фильтра, но правда в том, что при плохой воде, через какое то время прозрачная колба наверное уже будет не так прозрачна. При выборе редуктора, нужно обязательно смотреть на его характеристики, изделия с прозрачной колбой как правило идут только на холодную  и часто по характеристикам выдерживают меньшее  давление по сравнению с аналогичным но имеющим  уже закрытую колбу. Есть редуктора со встроенным штатным косым фильтром защищающим  его механизм . Редуктор давления может иметь отверстие под манометр что определённо очень удобно, поскольку не нужно устанавливать дополнительный узел с манометром. Благодаря манометру можно контролировать и  выставить на выходе устройства необходимое давление. Теперь о регулировке, классический вариант исполнения редуктора предполагает регулировку давления воды по манометру, где сама регулировка производится при помощи  поворота ключа или отвертки вставленными в регулировочную втулку редуктора, производя вращение втулки до необходимого значения показаний на манометре.

Этот способ, в принципе не обременителен, не требует много времени и достаточно прост. Но некоторые производители пошли ещё дальше и представили покупателю редуктора с возможностью регулировки давления от руки, ориентируясь по цифровым делениям шкалы расположенной прямо на корпусе редуктора.

Такой вариант определённо удобен, но как говорится, за всё нужно платить, в любом случае, что бы быть убеждённым на все 100,  гораздо правильнее, контролировать давление по манометру, сравнивая его с цифровой шкалой  указанной  на редукторе.

Виды регуляторов и конструктивные особенности

Существует несколько разновидностей таких изделий. Чтобы выбрать подходящее приспособление, нужно разбираться в назначении, конструкции и характеристиках каждой разновидности.

Фланцевый рычажный регулятор

Эта модель предназначена для сдерживания слишком большого напора перед установленным оборудованием и после него. С ее помощью можно регулировать расход жидкости.

Прибор состоит из следующих деталей:

• корпуса из стали или чугуна;
• рычага с опорными элементами;
• мембранного механизма;
• крышки;
• штоков и клапанов;
• грузиков.

В результате воздействия грузиков клапана открывают доступ воде

При этом важно правильно отрегулировать прибор с учетом грузиков и потока жидкости

Изделия бытового назначения

Бытовой регулятор выпускает отечественная компания Паскаль. Эти изделия продлевают срок службы трубопровода и арматурного механизма. Они снижают давление, уменьшают шумы и вибрации в сети. Конструкции бытового предназначения отличаются конфигурацией. После их установки снижается потребление электроэнергии и расход воды.

Электронная разновидность

Электронный регулятор давления воды в системе водоснабжения включает насос малой мощности, который отбирает воду из сети водоснабжения. Работа агрегата совершенно бесшумная. Установленные датчики защищают от гидроударов и работы насосного оборудования вхолостую. Они являются частью автоматизированной системы водоснабжения.

Прибор состоит из диафрагмы, корпуса, втулки, с помощью которой он подключается к кабелю, и платы. Агрегат устанавливается до первой точки забора жидкости. Он укомплектован входящими патрубками, что позволяет монтировать его в магистральную линию. Перед запуском насос заполняется водой.

Оптимальное значение давления устанавливается производителем и равно 1,5 бар. При этом номинальное значение должно превышать пусковой показатель не более чем на 0,8 бар. Для регулировки стартового значения используют специальную отвертку.

Прибор прямого действия

Изделия промышленного назначения имеют отличающийся клапан фланца. Цена такого прибора стартует от 500 долларов. Для регулировки значения используются сетевые установки.

Агрегат состоит из следующих частей:

• втулки;
• короба с фланцами (выходящими и входящими);
• импульсные трубы;
• большой клапан;
• мембраны;
• комплектующие пилотного крана.

При превышении порогового значения жидкость проникает в емкость клапана, а мембрана перекрывает проходное отверстие в приборе. Как только давление снижается, мембрана освобождает проход.

Регулятор Honeywell

Это одна из разновидностей бытовых моделей, которая обеспечивает экономный расход воды и поддерживает постоянное давление в сети. В продаже есть комбинированные модели, которые включают в себя фильтр и регулятор. Они удобны в использовании и отличаются привлекательным дизайном. Благодаря фильтрам вода очищается от загрязнений и примесей продлевается срок службы водопровода. Промывка фильтра выполняется без отключения воды.

Квартирные регуляторы

Для улучшения качества подачи жидкости в водопроводе устанавливается регулирующий механизм. Обычно используют изделия с пропускной способностью 3 кубометра в час.

Такие агрегаты устанавливаются с соблюдением определенных правил:

1. Регулирующее устройство устанавливается в отапливаемом помещении. К детали должен быть свободный доступ.
2. Деталь нужно защищать от механического воздействия.
3. Прибор монтируется так, чтобы стрелка на корпусе указывала в направлении движения потока воды.
4. Перед установкой магистральный трубопровод обязательно прочищается.
5. Рекомендуется использовать регулятор в комплексе с сетчатым фильтром.
6. Для облегчения обслуживания устройства устанавливается специальный вентиль.

Виды регуляторов давления воды

По видам регуляторы давления можно разделить на поршневые, мембранные, проточные, автоматические и электронные. Рассмотрим каждый в отдельности.

Поршневые

Поршневой регулятор

Конструктивно самый простой регулятор давления, еще называемый механическим. Из-за того что принцип его работы основан на работе подпружиненного поршня. Который регулирует входящее давление из трубопровода и устанавливает его с помощью регулировочного винта. Уменьшая или увеличивая пропускную способность редуктора, согласно требованиям пользователя. Выходное давление в системе показывается с помощью установленного манометра на выходе.

К минусам этого прибора можно отнести чувствительность поршня к различным видам мусора в водопроводе. Из-за чего он быстро приходит в негодность. Эта проблема решается установкой фильтра перед входным отверстием регулятора давления. Пропускная способность такого РДВ – от одной до пяти атмосфер.

Мембранные

Мембранный

Регулятор давления, заслуживший славу надежного и неприхотливого в использовании бытового прибора с пропускной способностью от 0,5 м3 до 3 м3 в час. Имеющего достаточно высокую цену из-за надежности конструкции. В связи со своей высокой стоимостью, замену или установку этого агрегата лучше доверить опытному специалисту.

Основой его работы служит мембрана с пружиной, находящаяся в герметичной камере. Поэтому полностью защищена от различного вида засоров. Пружина передает усилие на небольшой клапан, который в свою очередь регулирует размера выходного потока воды в систему домашнего водопровода.

Проточные

Проточный редуктор воды

Надежность и неприхотливость проточного РДВ обеспечивается полным отсутствием в нем подвижных деталей. Что сказывается на его долговечности.

Стабилизация выходного давления происходит за счет множества узких внутренних каналов. Распределяясь по которым, хаотичное входящее давление воды сначала гасится прохождением через множество поворотов. Приходит к заданному параметру, а затем сливается в один выходной канал.

Применение проточного регулятора давления, как правило, сводится к оросительным системам приусадебных участков.

Автоматические

Автоматический регулятор давления конструктивно является аналогом мембранного РВД. Наличие двух винтов для изменения рабочего диапазона давления в водопроводной системе отличает его от мембранного.

Работу прибора обеспечивают мембрана и две пружины, сила сжатия которых регулируется специальными гайками. При слабом входящем напоре воды мембрана ослабевает. При увеличении входящего давления происходит сжатие мембраны, приводящего к уменьшению выходного канала.

В комплекте с автоматическим РДВ идет автоматический регулятор давления, который приводит в действие пружины на мембране. При слабом давлении, пружинки замыкают контакты, приводя в действие насос. В задачу которого входит поддержание давления в системе на заданном уровне.

Электронные

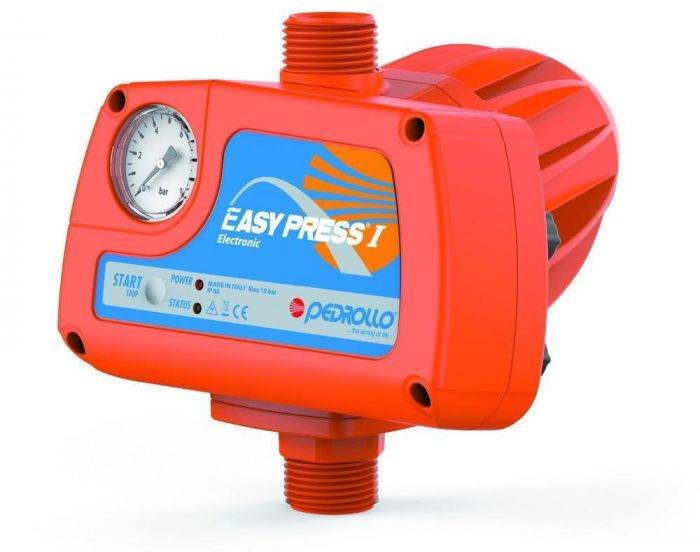

Электронный регулятор давления воды

Это сложный прибор полностью автоматического типа с бесшумной работой, обеспечивающий полную защиту систему от гидроударов.

Электронный дисплей показывает текущую информацию о характеристиках потока воды в домашнем водопроводе. Электронный механизм производит непрерывный мониторинг напора воды в трубопроводе, используя датчик движения.

Насосная станция, входящая в комплект прибора, включается автоматически при поступлении сигнала от датчиков слежения. При сухом водопроводе электроника не позволит включиться помпе.

Благодаря продуманному электронному механизму, этот прибор полностью обеспечит все потребности пользователя в автоматическом режиме.

Виды редукторов

Редукторы различаются по устройству и принципу действия на мембранные, клапанные и лабиринтные. Клапанные устройства получили наибольшее распространение в силу дешевизны, простоты устройства и возможности регулирования давления на выходе в широких пределах.

Мембранные редукторы стоят дороже, но при этом они не столь чувствительны к наличию в воде механических примесей и имеют наибольшую пропускную способность. При этом регулировка давления на их выходе выполняется с более высокой точностью и, как правило, в большем диапазоне.

1 — клапанный редуктор КФРД2.012-0; 2 — мембранный редуктор КФРД10-2.0 (СУИЕ.493611.008)

Лабиринтные редукторы не имеют компонентов активной механики, они просто ограничивают давление за счёт системы мелких каналов, из-за чего оптимально подходят для локальной установки в точках подключения оборудования.

Редукторы всех типов имеют набор рабочих параметров, определяющих возможность их использования в той или иной системе водоснабжения. К таким параметрам относятся предельное давление на входе, температура воды, диаметр и тип подключения. Дополнительные отличия могут касаться диапазона регулирования и предельной скорости протока. Также производитель может указывать некоторые специфические требования, например, к предварительной фильтрации или месту установки. Редукторы также можно различать и по компоновке.

Прибор может иметь статическую заводскую настройку, то есть маховика для регулировки в его конструкции не предусмотрено. Также, помимо самого редукционного клапана в одном корпусе могут находиться:

• фильтр механической очистки;
• запорный кран;
• манометр.

Обычно себя оправдывает лишь однокорпусное исполнение редуктора с манометром, облегчающим процесс настройки. Два таких редуктора желательно устанавливать в качестве основных в местах врезки в стояки ГВС и ХВС. Дополнительные редукторы, устанавливаемые в точках питания коллекторов, могут манометров не иметь. При необходимости измерительный прибор лучше разместить на предназначенном для этого отводе распределителя.
