Электропроводка под старину в деревянном доме

Притягательность электропроводки


Скрытая проводка — ничего лишнего

Укажем основные преимущества скрытой электропроводки:

  • Все стены и перекрытия прекрасно выглядят, поскольку полностью отсутствуют элементы разводки, которые ухудшают дизайн;
  • Выключатели и розетки, которые утапливаются в стене, не доставят серьезных проблем, когда будет происходить установка мебели и иных предметов интерьера;
  • На стены будет гораздо проще клеить обои или иное покрытие;
  • Грамотно сделанная разводка существенно увеличит степень безопасности помещения от любого рода возгораний;
  • Кабель в трубе заменить достаточно просто;
  • Минимальный риск в повреждении проводки механического характера;
  • Электроарматура не будет собирать пыль и являться опорой для последующего появления паутины.

Вернуться к содержанию

Проведение кабеля в деревянный дом

Для ввода электропроводки в деревянный дом используют два метода: подземный и воздушный. В первом случае используются бронированные провода, которые укладываются в гофрированную трубу, поэтому сеть в безопасности. Глубина залегания электропроводки – от 30 до 40 см.

Предварительно вырывается траншея глубиной 70-80 см. Затем засыпают подушку из песка и хорошо утрамбовывают. Толщина песчаного слоя – 15-20 см. Трубы должны полностью покрываться землей со всех сторон.

При значительном расстоянии электрической станции от деревянного дома трубы подводят по воздуху. Такая метода подразумевает использование провода с несущим тросом. Если интервал от столба к строению больше 20 м, то где-то по середине монтируется дополнительная опора.

Ввод линии в помещении проводится с помощью гильзы из негорючих материалов. Электропроводку лучше расположить как можно ближе к распределительному щитку.

Ввод электрического кабеля через деревянную стену дома

Тонкости монтажа накладных элементов

Метод установки электропроводки в деревянном доме может быть как скрытый, так и открытый, но обязательно монтируют накладные розетки и выключатели. Их монтаж включает одинаковые этапы. Отличие розетки в наличии шнура с тремя жилами.

Этапы установки выключателя:

  1. Разбирается выключатель. Снимают клавиши и внешнюю панель.
  2. Механизм устройства легко извлекается с помощью отвертки.
  3. Задняя часть выключателя необходимо поднести к месту установки. Затем с уровнем определяют ровное положение прибора, и выполняется разметка.
  4. С помощью дрели выполняются отверстия. Затем устанавливается корпус.
  5. Кабель подводится через заглушку, которую нужно дополнительно подрезать ножом.
  6. Провод пропускается в корпус и зачищается.
  7. Белый шнур соединяется с клеммой «L», а синий – с «N». Затем проводится фиксирование болтами.

Соединение проводов и контактов

Провода соединяются в монтажных коробках. Их установка призвана защитить кабель и отсоединить его от общей трассы. Для работы можно взять ваг (wago). Инструмент подбирается в зависимость от размера неизолированных жил и их количества. Когда слышится щелчок, то соединение считается завершенным. Соединение проводов в распределительной коробке может проводиться изолирующими колпачками для скрутки.

Варианты размещения внешней проводки

Открытая электропроводка в деревянном доме считается наиболее оптимальным решением. Основной ее плюс – отсутствие прямого контакта с поверхностями. Такой способ размещения проводов называют ретро. Он применяется в комнатах с небольшой пиковой мощностью. Электропроводка под старину способна стать отличным дизайнерским решением в срубе.

Чтобы открытая проводка не привлекала внимания, ее пускают по потолку.

Нюансы монтажа внутренней проводки

Скрытая электропроводка в деревянном доме требует много работы. К тому же необходимо позаботиться о безопасности. Электропроводка под гипсокартоном в деревянном доме должна быть помещена в огнеупорную оболочку (труба из стали или металла). Запрещается прямой контакт кабелей с поверхностями из дерева. При работе необходимо использовать металлические розетки и выключатели с заземляющей шиной.

Разводка электросети проводами в гофрорукавах, расположенных между лагами пола первого этажа.

Создание заземляющего контура и УЗО

Для обеспечения надежной защиты деревянного дома дополнительно потребуется оборудовать заземляющий контур. Требуется взять три металлических прута (диаметр – 30 мм, длина – 3 м). Затем вырывается треугольный котлован. Его глубина составляет от 30 до 50 см. По углам вбивают прутья.

Дальше берется стальной уголок, чтобы соединить между собой металлические палки. Дальше выкапывается траншею по направлению к дому. В нее размещается уголок и сваривается с одной из сторон контура. Ближе к дому зарывается стальной прут, на конце которого устанавливают медный кабель.

Подключение заземления.

Монтаж ретро проводки – цена за работу

Общая стоимость электропроводки, включая монтаж, гораздо выше, чем у обычной. Однако львиная доля финансовых затрат приходится на приобретение материалов. Сами же работы, хоть и не отличаются особой сложностью, должны проводиться с особой тщательностью, так как результат всегда будет на виду. Вот некоторые цены по состоянию на сентябрь 2021 года полученные с ряда ресурсов интернета по запросу «Монтаж ретро проводки цена Россия».

КомпанияСтоимость монтажных работ (по состоянию на октябрь 2019 г.), руб.
РозеткиВыключателиРаспаечные коробкиПрокладка провода
«Два электрика» Москва и Московская область500500450120
«Домашний электрик» Санкт-Петербург300300500130
«ЭлектроДока» Москва и Московская область300300400150
ООО «Нормогранд» В Москве и по близлежащим регионам300300450100

Сфера применения

Ретро проводку устраивают на таких объектах:

  • в бревенчатом доме или каркасном из СИП-панелей;
  • в квартире с интерьером, оформленным в стилях прованс, кантри, винтаж или лофт.

К деревянным постройкам предъявляются высокие требования по обеспечению пожарной безопасности. Прокладывать здесь провода скрытым образом разрешают только в несгораемых кабель-каналах или толстом слое штукатурки (от 2 см). В первом случае придется зашивать стены и потолок листовым материалом по каркасу, поскольку штробить стены сложно (из бревен) или невозможно (СИП-панели). Устройство ретро проводки обойдется дешевле и не приведет к сокращению полезной площади.

Стили прованс и кантри предполагают оформление интерьера под сельский дом. Приветствуются нарочито грубое исполнение предметов и коммуникаций с использованием натуральных или устаревших материалов.

Лофт в переводе на русский означает «чердак». Стиль предполагает открытую прокладку коммуникаций, отсутствие штукатурки на кирпичных стенах, демонтаж перегородок с целью объединения комнат в одно большое помещение и т.д.

Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности

Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.

Нюансы монтажа скрытой проводки в деревянном доме

Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:

  • коронка по дереву;
  • дрель;
  • крепежные скобы (клипсы) по размеру гофры;
  • саморезы.

Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.

При скрытой проводке на деревянных стенах нет ни одного кабеля
Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия

Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей.

Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.

В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.

При наружной проводки в деревянном доме можно использовать трубы ПВХ

Монтаж открытой проводки в деревянном доме – плюсы и минусы

Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.

Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.

А это пример ретро проводки в деревянном доме

Монтаж ретро-проводки в деревянных домах – особенности работы

В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.

В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.

При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.

Подготовительные работы

План-схема

Работа по монтажу любой электропроводки, в том числе и открытой, начинается с выполнения план-схемы.

Чтобы правильно ее составить, необходимо заранее определиться с расположением всех элементов, таких как:

  • Осветительные приборы;
  • Выключатели;
  • Розетки.

Чтобы правильно расположить розетки в деревянном доме и рассчитать необходимое сечение кабеля, нужно определиться с основными электроприборами, которые будут использоваться в доме.

Это могут быть:

  • Электрообогреватели;
  • Стиральная машина;
  • Телевизоры;
  • Кухонная бытовая техника и пр.

Определившись со всеми этими моментами, следует выполнить план дома и на нем графически изобразить разводку с наиболее оптимальным расположением кабелей.

При этом необходимо руководствоваться следующими правилами и рекомендациями:

  • Распределительный щит целесообразней расположить в коридоре. Уровень над полом должен составлять около двух метров, чтобы до него не могли дотянуться дети.
  • Розетки могут располагаться на любой высоте, так как ни ГОСТы, ни ПЭУ этот параметр не регламентируют.

Оптимальная схема расположения выключателя и розеток

  • Рекомендуемая высота расположения выключателей составляет 80 – 150 мм. Из эстетических соображений лучше разместить их на одинаковой высоте.
  • Линия может проходить либо вертикально, либо горизонтально, при этом все повороты выполняются под прямым углом.

На основе полученной схемы следует подсчитать необходимое количество проводов и других элементов, которые нужно приобрести, чтобы выполнить монтаж проводки.

Схема ввода электричества в дом надземным способом

Прокладка линии от улицы к дому

Наиболее ответственным этапом является ввод электричества в дом. Он может быть выполнен двумя способами:

Способ вводаОсобенности
НадземныйКабель заводится в дом от столба, при этом точка ввода находится на высоте не менее 2,75м. Такой вариант является наиболее простым и дешевым, однако, линия может повредиться в результате сильных порывов ветра, падения деревьев и пр.

Кроме того, если линия расположена на расстоянии более 25 метров от дома, потребуется дополнительная опора, что приведет к увеличению затрат на ввод электричества.

ПодземныйТакой способ прокладки проводки в деревянном доме является более трудоемким и дорогостоящим, но в то же время более надежным и долговечным.

Схема ввода электричества в дом подземным способом

Следует отметить, что ввод кабеля через стену осуществляется через стальную гильзу, выполненную из толстостенной трубы. Что касается подключения проводки к линии электропередач, то этой работой должны заниматься исключительно специалисты соответствующей службы. Они же выполняют монтаж счетчика и его опломбировку.

Сфера применения

Ретро проводку устраивают на таких объектах:

  • в бревенчатом доме или каркасном из СИП-панелей;
  • в квартире с интерьером, оформленным в стилях прованс, кантри, винтаж или лофт.

К деревянным постройкам предъявляются высокие требования по обеспечению пожарной безопасности. Прокладывать здесь провода скрытым образом разрешают только в несгораемых кабель-каналах или толстом слое штукатурки (от 2 см). В первом случае придется зашивать стены и потолок листовым материалом по каркасу, поскольку штробить стены сложно (из бревен) или невозможно (СИП-панели). Устройство ретро проводки обойдется дешевле и не приведет к сокращению полезной площади.

Стили прованс и кантри предполагают оформление интерьера под сельский дом. Приветствуются нарочито грубое исполнение предметов и коммуникаций с использованием натуральных или устаревших материалов.

Лофт в переводе на русский означает «чердак». Стиль предполагает открытую прокладку коммуникаций, отсутствие штукатурки на кирпичных стенах, демонтаж перегородок с целью объединения комнат в одно большое помещение и т.д.

Кабели для ретро проводки

Для открытой проводки выпускают медные многожильные провода сечением 1,5 мм 2 и 2,5 мм 2 . Других размеров нет. Проводники имеют двойную ПВХ оболочку, поверх которой наносится декоративная оплетка из технического шелка или хлопка. Эти нити пропитаны специальными антиперенными составами, а некоторые еще дополнительно залиты лаком.

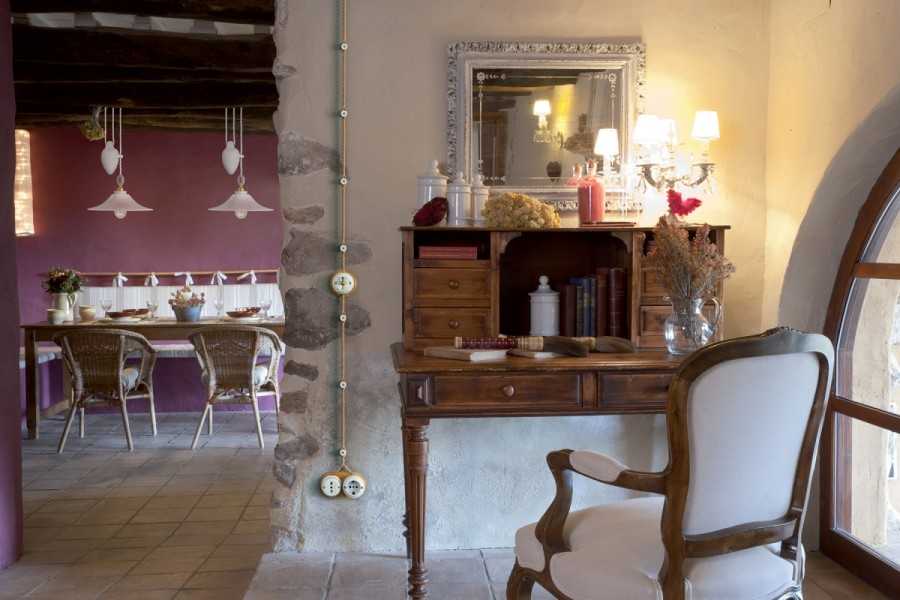

Ретро проводка в определенных интерьерах смотрится очень неплохо

Особенности проектирования декоративной открытой проводки

Кабели бывают двух, трех и четырехжильные. Для устройства ретро проводки в деревянном доме по всем правилам необходим трехжильный кабель, так как заземление по новым стандартам обязательно.

Так как сечение ретро-кабеля большим не бывает, при проектировании электропроводки надо делать лучевую схему. Это значит, что каждую линию тянут отдельно. Соответственно, надо тщательно продумывать где и как будут проходить трассы, чтобы это выглядело симпатично. При этом надо руководствоваться следующими соображениями:

  • На освещение используют ретро провод сечением 1,5 мм 2 . На одной такой линии максимальная допустимая нагрузка — 2 кВт, но суммарный потребляемый ток не более 10 А. Для освещения этого обычно более чем достаточно.
  • Под розетки и розеточные группы тянут кабель сечением 1,5 мм 2 . Тут максимально можно подключить 3 кВт нагрузки с потреблением тока не более 16 А. В комнатах этого тоже достаточно, но вот на кухне — проблема.

Большое количество проводов при открытой проводке — проблема

Относительно ретро проводки на кухне деревянного дома стоит хорошо подумать. Во-первых, нитяная оплетка будет пачкаться и вернуть ей изначальный вид проблематично. Хотя, при желании можно использовать провод в виниловой или резиновой оболочке. Только покрытие должно быть светостаблизированным. Эти провода должны быть пригодны для наружного использования.

Во-вторых, отделка рабочей зоны чаще всего — плитка, а именно тут находится основное количество розеток. Потому имеет смысл на кухню дотянуть кабель скрытно (оптимальный вариант — под полом), развести розетки вдоль рабочей поверхности тоже скрытно, обычным кабелем в металлическом кабель канале. А на освещение, выключатели использовать ретро провода. Чтобы кухня тоже не выбивалась из общего стиля.

Производители и цены

Если задумана ретро проводка в деревянном доме, возникает вопрос, где закупить комплектующие и какой кабель лучше. На рынке есть витой декоративный кабель для открытой прокладки российского и европейского производства. Европейцы представлены несколькими фирмами. Лучшими считаются Fontini, Gi Gambarelli, Cordon Dor, Bironi. Из этого квартета лучший кабель у Gi Gambarelli (Гамбарелли). Он достаточно жесткий, чтобы хорошо сидеть на изоляторах, есть множество разных расцветок. Но основное его преимущество — он не горит и имеет пожарный сертификат. Стоит помнить, что ретро проводка в деревянном доме будет принята пожарной инспекцией без проблем только в случае наличия пожарного сертификата.

Кабели для ретро проводки имеют много цветов

Самый дешевый из европейских — провод Fontini (Фонтини), но он слишком мягкий, плохо держится на изоляторах. Чтобы не провисал, приходится ставить их чаще. Но самый большой минус — он горит. Ретро проводка от Cordon Dor (Гордон Дор) имеет множество расцветок, но выглядит «не очень» и тоже провисает. При всем при этом общее качество проводов хорошее. Но надо учесть, что стоимость одного метра трехжильного кабеля порядка 2-4$ за сечение в 1,5 квадратных миллиметра и 3-5$ за более толстые проводники.

С российскими производителями все еще сложнее — эта тема популярна и постоянно появляются новые производители. Многие из них есть только на региональных рынках, так что отследить качество и найти лидера пока никому не удалось. В приятную сторону изменяется цена на ретро проводку российского производства. Конкуренция повышается, цены становятся все более приемлемыми.

Давно на этом рынке присутствуют несколько кампаний — VILLARIS (российско-испанская), «Гусевъ», Gemini Electro. Они уже заработали определенную репутацию и качеству их продукции можно доверять. Вполне неплохая проводка. Но цены несколько выше средних. Есть и молодые кампании: Lindas, Retrika, Рыбинсккабель, ОТМгрупп, Zion (Цион) и другие.

В чем заключаются особенности прокладки ретро электропроводки

Современные загородные дома, оборудованные электропроводкой в стиле ретро, сейчас, как правило, насыщены энергоемкой бытовой техникой и приборами освещения. Поэтому сечение используемых медных проводов увеличено от стандартного до 1,5 мм2 — при прокладке к приборам освещения и до 2,5 мм2 — для питания розеток.

Строительные нормы запрещают в домах с деревянными стенами скрывать проводку внутри конструкций. Это обусловлено пожарной безопасностью зданий. Витая проводка является одним из решений сведения к минимуму контакта проводов с деревянными поверхностями. Во избежание пожароопасных ситуаций выключатели и розетки в деревянном доме должны быть накладными.

Витые провода прокладываются на расстоянии не менее 10 мм от стены. Большинство пожаров возникает из-за плохих контактов в распределительных коробках проводки. Поэтому провода в ней должны быть надежно зафиксированы с помощью специальных клемников. Сами коробки монтируются в легкодоступных местах.

Ретро проводка используется и в зданиях с кирпичными стенами. К таким конструкциям ролики крепятся дюбелями. Гильза имеет специальный волокнистый наполнитель и расклинивается в отверстии при вкручивании шурупа.

Жгут проводки может состоять из двух либо трех жил — в зависимости от наличия заземления. Предварительно перед креплением проводов на места до и после изолятора надевают отрезки термоусаживаемой трубки по цвету подходящей проводу. Это повышает надежность крепления. Провод должен быть сертифицирован для использования в открытой проводке.

Крепежные ролики прикручиваются к стене шурупами по дереву. При монтаже проводки фарфоровый изолятор должен быть установлен у каждой электроточки (розетки, выключателя) на расстоянии не менее 5 см. По линии кабеля ролики закрепляются с интервалом около полуметра. На изгибах кабеля рекомендуется устанавливать по 2 ролика с расстоянием между ними 45 см и под углом 45° к проложенной линии. Для соединения в коробках используют клемники для гибких проводов.

Так как ретро провода имеют максимальное сечение 2,5 мм2, вводный кабель выдержать в этом же стиле не представляется возможным. Если он не вписывается в интерьер, то укладывается в гофротрубу и проводится под обшивкой. Для прокладки электропроводки в скрытых каналах в деревянном доме необходимо использовать электрические кабели, имеющие специальный индекс пожарной безопасности.

В трубах также придется проложить кабели для энергоемких бытовых приборов (водогрейный котел, газовая плита и т. д.). Можно использовать пластиковый кабель-канал подходящего цвета. Для экономии средств ретро провод иногда прокладывают только на заметных участках конструкций. При прокладке витого провода через стену для изоляции используется фарфоровый проходник.

Выбор для деревянного дома ретро проводки обоснован и практически. При нарочито предусмотренном отсутствии внутренней отделки в доме из бревен, пластиковый кабель-канал не будет плотно примыкать к стене из-за углублений в бревенчатой стене. Крепление кабеля к пожароопасным конструкциям с помощью скобок запрещено правилами. Гофротруба в качестве канала для провода на бревенчатой стене будет выглядеть не эстетично.

Помещения, где постоянно находятся маленькие дети, оборудовать наружной электропроводкой, несмотря на ее пожаробезопасность и прочность, не рекомендуется.

Преимущества и недостатки

Перед реализацией схемы необходимо рассмотреть ее слабые и сильные стороны, а после принять решение о воплощении подобного проекта в реальность.

№ п/п

Плюсы

Минусы

1.

Эффектный и стильный внешний вид.

Не подходит для современных интерьеров.

2.

Легкость выполнения ремонтных работ. Все проводка на виду, поэтому обрыв или иной вид повреждения найти не составляет труда.

Боится механических воздействий.

3.

Небольшие трудозатраты.

Не подходит для помещений, где провода быстро загрязняются, к примеру, столовых. Обойти ограничение можно путем использования проводов с резиновой / виниловой оболочкой. Их особенность — легкость очистки.

4.

Меньшее количество материалов.

Большие финансовые расходы из-за покупки дополнительных комплектующих и повышенного расхода кабелей.

5.

Высокая скорость монтажа.

Низкая безопасность, ведь при повреждении изоляции можно попасть под напряжение.

6.

Увеличение нагрузки за счет улучшенного охлаждения.

Сложность выбора проводов, которые бы подходили по цвету / фактуре при необходимости замены.

7.

Защита от пожара.

Проблемы с растягиванием кабелей со временем.

8.

Соответствие действующим нормам и правилам.

Необходимость покупки большей длины проводов из-за особенностей проводки.

Выводы

Проводка «кантри» по праву считается одним из оригинальных и красивых видов решений в деревянном доме. Широкая цветовая гамма и разнообразие комплектующих деталей, способны создать в Вашем доме уютную, старинную атмосферу. Для того, чтобы в этом убедится, посмотрите фото готовой ретро проводки в деревянных домах.
