Схема расположения розеток на кухне: высота установки и количество

Высота розеток и выключателей над столешницей на кухне

Современная кухня обустроена многими электрическими приборами: духовкой и варочной поверхностью, холодильником, вытяжкой, посудомоечной машинкой, кофеваркой, электрочайником, мясорубкой, тостером и т.д. Проектирование электропроводки начинается с создания подробной схемы с указанием расположения мебели и расстановкой бытовых приборов.

  1. Некоторые рекомендации по расположению розеток на кухне:
  2. Для подключения посудомоечной и стиральной машинки, холодильника – 10-20 см от уровня пола. Это оптимальный вариант относительно длины электрошнура техники. Некоторые модели бытовых приборов имеют короткий провод, которого не хватит, если розетка будет располагаться на высоте 50 см.
  3. Для подключения малогабаритных приборов (мультиварки, микроволновки, тостера и т.д.) розетка устанавливает на расстоянии 20 см от уровня столешницы, или 110 см от пола.
  4. Под вытяжку монтируется отдельная розетка на расстоянии 2 м от пола. От середины вытяжки до розетки должно оставаться не менее 20 см, чтобы вентиляционный воздуховод не перекрыл отверстия розетки.
  5. «Точки питания» для встраиваемой техники лучше располагать за стенками тумбочек и шкафов. Для свободного доступа придется выпилить их задние стенки. Рекомендованная высота установки розеток в мебели – 30-60 см от пола. При этом надо проконтролировать, что розетка не находилась непосредственно за встроенными электроприборами.
  6. Розетки под осветительные приборы навесных шкафов удобно размещать на высоте около 5-10 см над мебелью.

Суммарная мощность электрических линий, подводимых к кухне, должна быть с запасом, чтобы иметь возможность включать одновременно все точки потребления.

духовой шкаф, варочная поверхность обустраиваются силовыми розетками, рассчитанными на силу тока 32-40 А;
для нагревателя мощностью более 3,5 Вт прокладывается отдельная линия питания;
под установку холодильника, микроволновой печи, кухонного комбайна, тостера, пароварки и прочих электроприборов подойдут розетки на 16 А.

Требования и правила установки

Прежде чем рассматривать расположение розеток на кухне давайте разберемся, есть ли какие-то требования к их установке. К этому вопросу нужно отнестись ответственно, ведь на кухне часто жарко и влажно, а во время мытья посуды летят брызги. Всё это создаёт опасные условия, которые могут привести к поражению электрическим током и выходу из строя электрооборудования. Требования к установке прописаны в:

ГОСТах 7397.0-89, 7396.1-89, 8594-80; СНиП 3.05.06-85.

Если передать кратко и простым языком, то они должны быть установлены в таких местах, чтобы исключить попадание брызг воды и пара, а также нужно исключить возможность перегрева изделия от плиты во время готовки.

Итак, от мойки розетки устанавливают на расстоянии не менее 1 м. Если нет такой возможности – устанавливают влагозащищенные розетки с защитной крышкой как можно дальше от источника брызг. При этом не рекомендуется чтобы расстояние до подключаемых электроприборов превышало 1 м. Высота от пола для розеток на кухне – больше чем 2 см от плинтуса. Фактически высота должна быть такой, чтобы подключение вилок всех приборов не было затруднено, то есть выше столов, но ниже шкафчиков. Высота над столешницей подбирается индивидуально.

Также не стоит размещать розетки на кухне выше чем на высоте 2-х метров, а над полом – обычно изделия устанавливаются на высоте 30-40 см. Вдоль свободных стен – 1 или 1,3 метра, то есть на уровне между грудью и поясом.

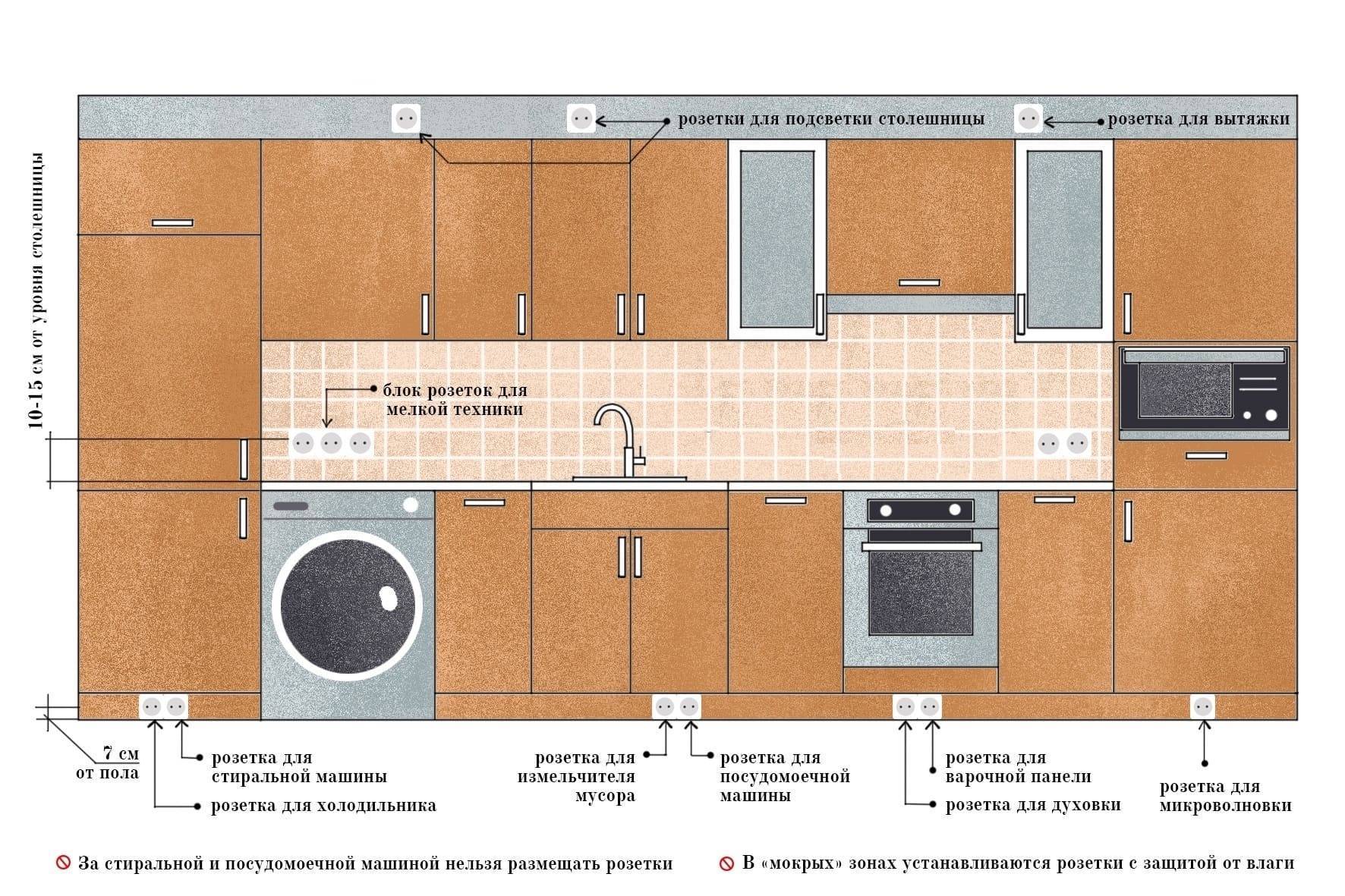

На рисунке ниже вы видите пример условной схемы с размерами и расстояниями для установки:

Как подключить своими руками, на какой высоте над столешницей встроить

При недоступности услуг профессионального электрика или их дороговизне можно осуществить подключение розетки самостоятельно. Работы стоит производить в резиновых перчатках.

Прежде чем создавать розетки, нарисуйте план где вы будете их размещать

Алгоритм действий:

  • обесточить квартиру, отключив электропитание на щитке;
  • с помощью индикатора проконтролировать отсутствие тока в розетке;
  • если нет индикатора, можно использовать для этого небольшой электроприбор, проверив, работает ли он;
  • вынуть старую розетку, отсоединив провода;
  • подготовить подрозетник, почистив старый или воспользовавшись новым;
  • провода должны быть открыты для проведения работ;
  • зачистить концы проводов (до 1,5 см) и пропаять, если нужно;
  • одсоединение проводов к новой розетке облегчает использование разных цветов;
  • к фазе подключаем белый (он может быть и красным) провод, синий — к «нулю», жёлто-зелёный — к заземлению;
  • каждый провод проверяется фазоуказателем. Оголённые провода не должны касаться открытых участков тела;
  • рабочая часть розетки вставляется в подрозетник и надежно прикрепляется винтами или специальными зажимами;
  • установить наружную крышку для розетки, закрепить винтом не перетягивая;
    подключить ток.

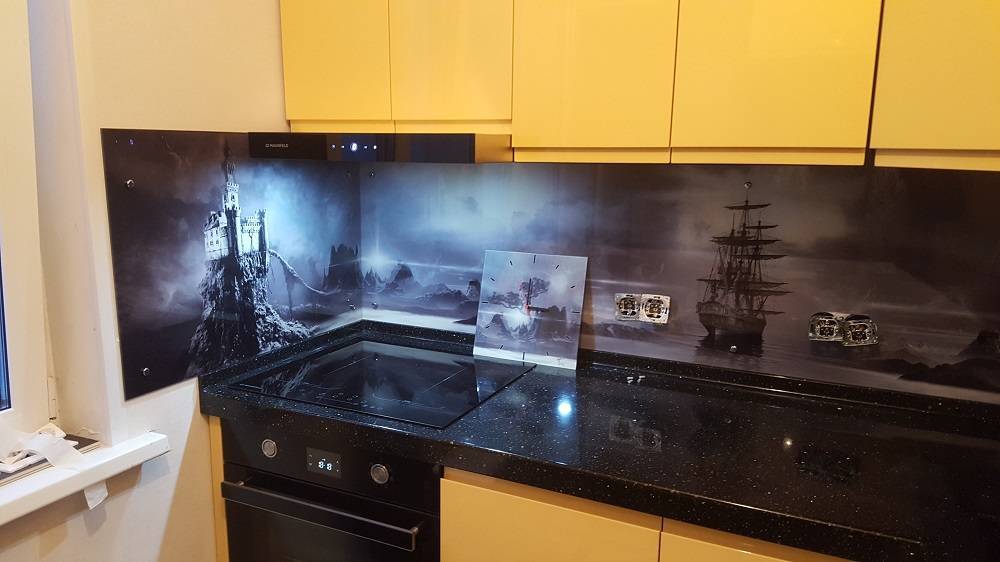

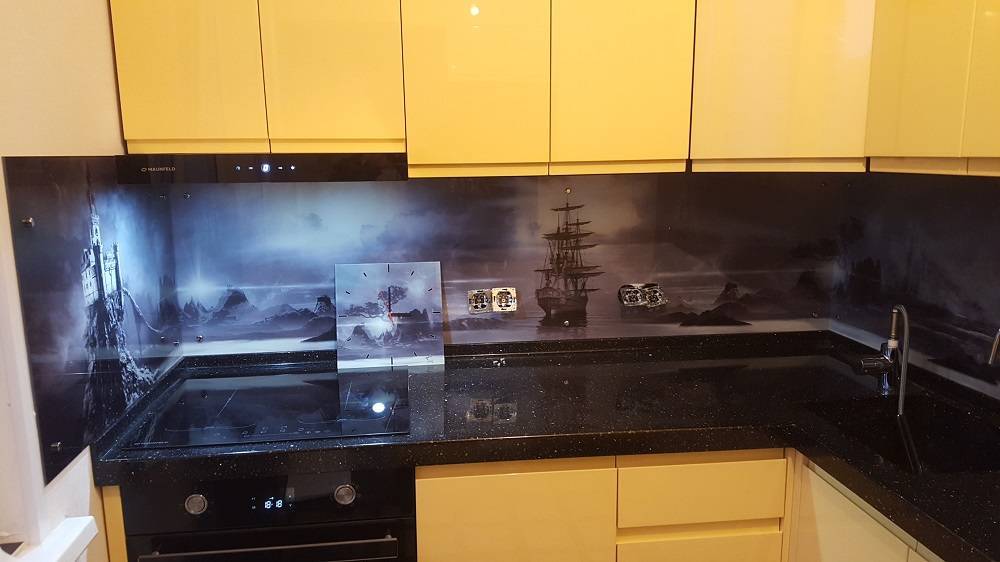

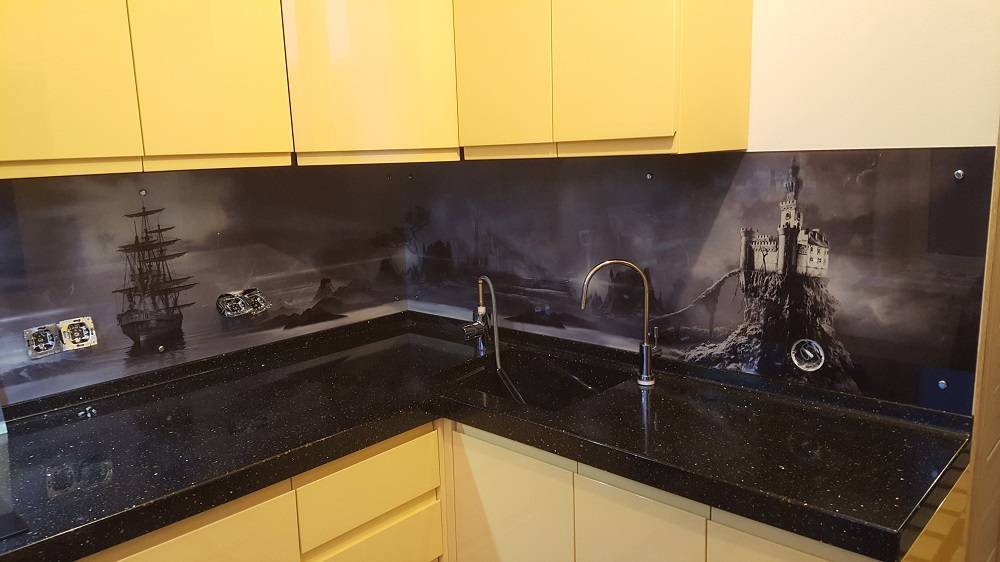

Монтаж розеток в кухонный настенный фартук

Каждый владелец дома или квартиры желает сделать свое жилище максимально практичным и красивым. Именно поэтому при оформлении рабочей зоны в кухне часто используются скинали – кухонные фартуки, состоящие из высокопрочных термостойких стеклянных панелей. Благодаря такой отделке стены над рабочей поверхностью в кухне будут оставаться чистыми, поскольку стекло не впитывает жир и влагу, а также легко чистится любыми химическими средствами

Чтобы такая отделка имела роскошный безупречный вид важно правильно провести ее установку, включая монтаж розеток в кухонный настенный фартук

Определяем количество розеток

Если вы желаете купить стеклянный фартук для кухни, которая полностью оборудована и требует лишь косметического ремонта, тогда нужно будет перед изготовлением скинали правильно установить их размер и точное место расположения розеток. При проведении капитального ремонта, лучше всего сразу продумать, сколько розеток в области рабочей зоны вам понадобится

Стоит учитывать, что количество электроприборов, облегчающих работу хозяйки, постоянно возрастает, и важно обеспечить свободное их подключение при необходимости использования. Это позволит вам быстро справляться с работой, поскольку не потребуется отключать одни электроприборы, чтобы подключить к сети другие

Важно учитывать, что проводка в кухне должна выдерживать значительные нагрузки, что исключит возможные замыкания, которые часто приводят к возгораниям. Если ее нужно заменить, то сделать это лучше перед установкой стеклянного кухонного фартука для стен

Если установить скинали, не продумав этот момент, возможно в скором будущем вам придется их демонтировать, что может нарушить их эстетические качества.

Как определить правильное местоположение розеток

Чтобы сделать кухню удобной и функциональной, важно правильно установить места расположения розеток. Для этого достаточно воспользоваться следующими правилами:

  • розетки можно устанавливать не ниже чем на 100 мм над столешницей;
  • розетка, в которую будет подключаться вытяжка, размещают на расстоянии минимум 50 мм от шкафчиков;
  • розетки для подключения мелких электроприборов располагаются на минимальной высоте 1 м от пола;
  • розетки, в которые будет подключаться подстветка, размещают на высоте 1100 мм от рабочей поверхности.

Опытные специалисты рекомендуют определять место расположения розеток после того, как будут проведены фотопробы выбранного рисунка для скинали. Не рекомендуется устанавливать розетки на основном изображении кухонного фартука, поскольку это испортит эстетику отделки. Если же розетки уже имеются, тогда при выборе рисунка для стеклянных панелей этот момент стоит учитывать.

Проведение замеров

От того, насколько правильно будут проведены замеры кухонного стеклянного фартука и места расположения розеток, зависит вид отделки. Именно поэтому проведение таких работ стоит доверять опытным специалистам. Если вы примете решение заказать стеклянный фартук в нашей компании Skinali-Fresh, то можете быть уверены, что специалисты безупречно проведут замеры и монтаж скинали, и такая отделка будет изюминкой интерьера.

Кухонный стеклянный фартук изготавливается по выполненным ранее замерам с отверстиями, в которых будут расположены розетки. После этого он доставляется к заказчику и проводится его монтаж. Коробки розеток уже должны быть установлены в стене перед проведением замера скинали. После того, как фартук для кухни будет закреплен, устанавливаются лицевые панели розеток.

Наша компания готова создать на заказ стеклянный кухонный фартук, взяв на себя задачи по замеру, доставки, монтажу скинали и розеток. Вам останется только любоваться восхитительным интерьером вашей кухни после завершения всех работ.

Заказать стеклянные скинали

Вот уже на протяжении нескольких лет компания «SkinaliFresh» успешно занимается производством стеклянных изделий на заказ.

голоса

Рейтинг статьи

Высота установки розеток и выключателей по ГОСТу, ПУЭ, Евростандартам

В каждом нюансе процесса проведения любых видов коммуникаций есть свой смысл. То же касается и высоты розетки от уровня пола частного дома, либо квартиры. Она должна препятствовать вероятности механического повреждения, а также попадания внутрь нежелательной влаги.

При всем этом важно помнить, что розетка должна быть доступной и удобной для подключения шнуров электрических приборов. Какое конкретно местоположение розетки наиболее оптимально и какими стандартами этот аспект регулируется?

Долой мифы и выдумки

Большинство электриков, которые не так давно работают в профессии, сталкиваясь с процедурой замены проводки, интересуются тем, какая же все-таки должна быть высота монтирования электрических розеток по европейским стандартам. Но самое интересное то, что этого самого «евростандарта» как такового не существует. Миф о нем зародился еще в то время, когда такое понятие, как «евроремонт», только появилось и розетки устанавливались на высоте тридцати сантиметров над полом. Именно такое расстояние выбрано было из соображений технологичности дальнейшей эксплуатации. При всем этом не существовало абсолютно никаких документов, регламентирующих данный процесс.

Согласно правил ПУЭ оговаривались лишь некоторые нормы и требования, касающиеся высоты размещения розеток именно в ванной.

Само собой разумеется, что связано это с мерами защиты от поражения человека электротоком.

Как раз о данном упоминании, а также о некоторых моментах стандартов ГОСТ и СП пойдет речь далее.

Безусловно, нельзя не вспомнить стандарт советских времен, который регулировал минимальную высоту размещения подобных изделий от пола.

Составляла она на то время девяносто сантиметров.

Именно такая величина была выбрана исходя из необходимого постоянного нахождения розетки в поле зрения человека.

Высота установки и расположение розеток

Касаемо установки розеток нормативы говорят следующее:

  • в тех помещениях, в которых уровень влажности достаточно высок (это могут быть ванные комнаты, душевые, а также сауны), розетки устанавливаются на высоте одного метра над полом. Установка в самой душевой кабине строго запрещена;
  • установка как выключателей, так и розеток должна производиться не менее, чем на шесть десятых метра от дверного проема душевой (подключение розетки обязательно осуществляется через защитное устройство);
  • в жилом помещении подобные изделия устанавливаются на высоте от двух до трех десятых метра (от поверхности пола). Если в семье присутствуют маленькие дети, розетки должны быть укомплектованы защитными шторками;
  • если это кухня – устройство устанавливается на высоте одного и трех десятых метра от уровня пола, однако данный параметр может подвергнуться изменению с учетом расположения мебели.

Расстояния и места размещения

Расчёт количества – только пол дела. Теперь предстоит сделать что-то наподобие разметки стен на бумаге, где будет отображаться расположение мебели.

В этом деле вам понадобятся точные параметры помещения: длина, ширина, высота помещения. Поочередно схематически прорисовывайте все элементы интерьера и бытовой техники. Теперь возьмите план и перенесите его на разверстку стен. Для каждого электрического прибора существует правила, которых стоит придерживаться.

Холодильник

Розеточный ряд должен располагаться на нижнем уровне. Так, чтобы не было видно подключения. Невозможно с точностью определить какое это должно быть расстояние. Ведь нужно учитывать особенности холодильника. Специалисты говорят, что оно должно быть не ниже 10 см от пола, то есть примерно на одном уровне с ножками холодильника. Свои слова они доказывают тем, что если расположить ряд выше, то он будет упираться в вилки. Однако если вы намерены выключать вилку часто, то нижнее расположение навряд ли подойдет. Удобнее будет сделать подключение в рабочей зоне, а не спрятать его за холодильником.

Розетки рабочей зоны и над столешницей

Высота столешницы варьируется в диапазоне от 80 до 90см. Далее идет пространство с фартуком примерно 55-60см, а над ним навесные шкафчики.

Высота розеток над столешницей на кухне должна состоять 100-105 сантиметров от пола. Они окажутся посередине «простенка» и их удобно будет подключать к мелкой кухонной технике (блендеру, миксеру, комбайну, электрической овощерезке). Если между столешницей и стеной есть плинтус, то расстояние должно быть не менее 5 см, чтобы розетка не задела его. Сколько комплектов розеток разместить? Один между кухонной мойкой и варочной поверхностью плиты, а второй в любом углу.

То есть, всего над столешницей желательно установить 2 розеточных комплекта. Если внешний вид их вас не устраивает, обдумайте варианты при которых их придется встраивать в столешницу. Выдвинутый блок наружу выглядит как небольшая коробочка. Под него тоже нужна розетка, ведь протягивать сверху шнур не эстетично.

Вытяжка

Сверху, почти под потолком выводится розетка для вытяжки. Большую роль играет бренд устройства. Дешевые модели обходятся выводом кабеля и подключением его прямо изнутри вытяжки. Более дорогая техника идет за своей вилкой в комплекте. Если ее срезать самостоятельно, то это повлечет за собой потерю гарантии. Поэтому при поломке вытяжки вы не сможете починить её бесплатно.

Варочная и духовка

В вашем распоряжении мощная варочная поверхность? В таком случае делается вывод кабеля и его подключение при непосредственном контакте колодки панели. Второй вариант – установка специальной силовой розетки.

Духовые шкафы, в отличие от варочных поверхностей, выпускаются с обычными вилками. Здесь не нужно ничего придумывать, всё по стандарту – подключение в простые розетки.

Очень удобно, когда по левой или по правой стороне от плиты, духовки имеются шкафчики с дверцей. Тогда расположить розетки можно прямо внутри них на задней стенке. Отступ равен примерно 15-20см. Если нет возможности смонтировать розетки в шкафчиках, остается подключиться от нижней группы. При установке духовки отдельно от плиты, розетка размещается в нижнем ящике на высоте до 70 см.

Посудомойка

  • Согласно своду правил по проектированию и строительству (проектирование и монтаж электроустановок жилых и общественных зданий п. 14.29) вблизи моек и раковин запрещается размещать розетки. Поэтому всегда делайте отступ при монтировании розеточной группы для этой сантехники.
  • За посудомоечной и стиральной машинами также запрещается выполнять розетки по понятным причинам.
  • Одну розетку можно разместить рядом с обеденным столом (в том случае, если он находится около стены, а не посередине столовой).
  • Когда вы запланировали приём гостей, вам несомненно понадобятся дополнительные приборы, чтобы приготовить еду или подключить их по приходе гостей прямо на столе (блендер, соковыжималку, комбайн для нарезки, шоколадный фонтан и т.д.). Даже в будни еще одна розетка на кухне никогда не будет лишней. Например, можно подключить ноутбук, если вы привыкли иногда работать в этом помещении.

Сколько розеток нужно в квартире по комнатам — кухня, спальня, гостиная, ванная, прихожая.

Всякий, кто только начинает заниматься ремонтом своей квартиры, обязательно задается вопросом — сколько розеток и выключателей света должно быть в каждой комнате и где их лучше всего расположить. По хорошему, все это определяется грамотным проектом, и в нынешних реалиях без него даже не стоит приступать к работам.

В итоге кто-то с этим делом перебарщивает, после чего его электрощиток превращается в подобие щитовой управления небольшой подстанции.

А кто-то впадает в минимализм, а потом всю жизнь бегает с переносками, удлинителями и тройниками.

Давайте попробуем подобрать идеальное количество розеток и выключателей света для небольшой двухкомнатной квартиры, рассматривая каждую комнату в отдельности. А также кратко затронем те задачи, которые они должны выполнять в этих местах.

Начнем с прихожей. Сразу после входной двери под рукой должен располагаться проходной выключатель. Именно проходной, а не простой одноклавишник. Почему, будет понятно далее.

Этот выключатель отвечает за свет в коридоре. Если вы открываете дверь правой рукой, а левая у вас остается свободной, то его желательно ставить именно слева, на высоте 90см от пола.

На случай наличия домофона, возле двери следует заложить кабель питания и одну витую пару. Она необходима для передачи видеосигнала.

Если пожелаете, чтобы данный видеосигнал передавался на телевизор в гостиной или спальне, закладывайте две витые пары.

Под потолком в прихожей обязательно запланируйте место под минисерверную со своей розеткой, Wi-Fi роутером и т.п.

В современных условиях она должна быть в каждой квартире.

Это будет то самое место, куда изначально из подъезда стекаются все TV и интернет кабели, а затем сигналы от них расходятся по всем помещениям.

Естественно, в прихожей должен располагаться сам электрощиток.

В коридоре у большинства из нас находится зеркало с небольшими шкафчиками. Это место можно назвать макияжной зоной.

Данный уголок также должен быть электрофицирован. Для него закладывайте 2 розетки:

для подключения фена и других женских приборов по наведению красоты

А также отдельный выключатель:

он отвечает за подсветку этой самой макияжной зоны

В конце прихожей в обязательном порядке ставится второй проходной выключатель. Он работает в связке с тем, что вы заложили слева от двери на входе в квартиру.

То есть, вы попали в квартиру – включили свет. Сняли обувь и пошли в чистую кухню или зал. Дабы вам не возвращаться в одних носках по грязному полу, вы просто отключаете свет на выходе из прихожей и все.

Еще не помешает в коридоре блок из двух розеток на уровне пола. В него очень удобно включать пылесос при уборке не только данного пространства, но и всех комнат.

А еще сюда же подключается ультрафиолетовая сушилка для обуви.

Осенью и весной, вы скажете спасибо электрику, который вам посоветовал ее заложить.

С прихожей на этом все. Итого, если суммировать все электроточки, получаем следующий результат:

Электрические розетки — как разместить их в отдельных комнатах

Если вы сомневаетесь в расположении электрических розеток в отдельных помещениях, можете попросить совета у электрика. Однако помните, что их расположение должно во многом зависеть от обустройства квартиры таким образом, чтобы пользоваться ими было удобно, с учетом потребностей всех домочадцев.

Размещение розеток в гостиной (схема)

Как вы уже знаете, больше всего электрических розеток требуется в той комнате, где будет располагаться телевизор и другие аудио-видео устройства. Лучше всего подойдет панель с несколькими розетками, расположенными рядом, так как это помогает скрывать от глаз торчащие кабели.

Кроме того, полезны одиночные или двойные розетки, расположенные через каждые 30-35 см над полом. Вы можете подключить их, например, к торшерам. Поэтому одна из этих розеток должна быть рядом с диваном. Одновременно подумайте о двойной розетке, которая позволит вам подключить ноутбук или зарядное устройство для телефона.

Схема размещения проводки и розеток в гостиной

Размещение розеток на кухне (схема)

Самыми важными электрическими розетками на кухне являются те, к которым вы подключаете основную бытовую технику: холодильник, плиту, посудомоечную машину, микроволновую печь, вытяжку. Часто такие розетки скрываются за кухонными шкафчиками, поэтому их расположение зависит от конкретного дизайна интерьера кухни.

Бытовых электрических приборов на кухне намного больше чем в других помещениях. Прежде всего подумайте о соответствующем количестве бытовой техники на столешницах, особенно там, где вы планируете поставить кофеварку и электрический чайник. Оба устройства должны иметь постоянный доступ к источнику питания, поэтому стоит запланировать дополнительную розетку для подключения редко используемых устройств, например, блендера или кофемолки. В зависимости от запланированного кухонного освещения могут потребоваться электрические розетки для подключения светодиодных лент под шкафами.

Как правильно расставить розетки на кухне, чтобы соблюдались правила техники безопасности? Прежде всего нужно помнить, что электрические розетки не должны располагаться возле раковины или прямо над плитой

Обратите внимание, что в случае сбоя все розетки должны быть в зоне доступности

Схема размещения розеток на кухне

Размещение розеток в спальне (схема)

Как расположить электрические розетки в спальне, чтобы пользоваться ими было удобно? Отвечая на этот вопрос нужно помнить, в этой комнате розетки будут полезны прежде всего в местах, где будут стоять прикроватные тумбочки. На каждую из них предусмотрите как минимум 2 розетки, потому что одна будет использоваться для подключения лампы, а другая — для зарядного устройства телефона или ноутбука. Розетки следует размещать низко, чуть выше пола или рядом с изголовьем кровати.

Дополнительные розетки могут потребоваться в зависимости от планировки комнаты. Например, для лампы у туалетного столика или для компьютера и принтера, если вы планируете установить письменный стол в спальне. Также стоит установить розетки рядом с гардеробной, чтобы можно было подключить, например, утюг или отпариватель для одежды. Подумайте и об освещении встроенного шкафа-купе — для этого потребуется доступ к электросети.

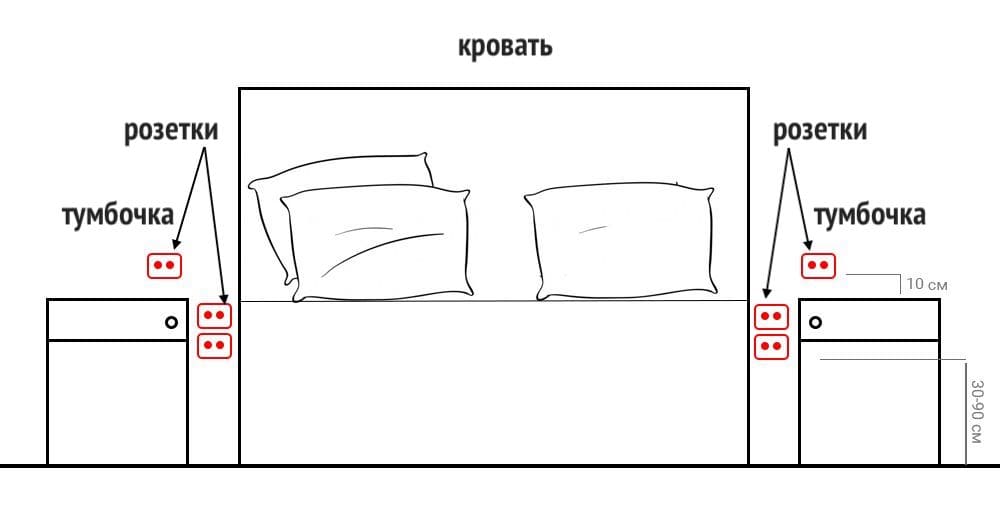

Схема размещения розеток в спальне

Размещение розеток в ванной (схема)

Электрические розетки для ванной должны быть оборудованны защитными шторками (крышками), чтобы предотвратить попадание влаги в розетку. В целях безопасности их не следует устанавливать рядом с душем или ванной. Чаще всего розетки в ванной ставят рядом с зеркалом.

Стоит подумать о размещении в ванной как минимум двух розеток, потому что мы используем все больше и больше устройств, требующих питания — электрические щетки, фены, выпрямители, бритвы, эпиляторы и т. д. Некоторым из них, например электрическим щеткам, требуется постоянный доступ к электричеству.

Дополнительные розетки потребуются при установке в ванной стиральной и сушильной машин. В них не будет необходимости, если вы планируете расположить их в отдельной комнате, например на кухне.

Схема размещения розеток в ванной

Основные требования к размещению розеток на кухне

Поскольку электричество считается потенциально опасным, разработаны специальные нормативы и требования, которые нужно обязательно учитывать при проектировании. Вот основные положения.

  • Подключаемое устройство не может находиться от источника питания дальше, чем 1,5 м.
  • Электрический разъем должен быть максимально защищен от влаги, пара и брызг. Поэтому его следует удалять от плиты и мойки на расстояние минимум на 200 мм.
  • Для встраиваемых приборов разрешается обустраивать розетки в расположенных рядом мебельных корпусах. Для этого в них выпиливаются подходящие отверстия на высоте 300-600 мм от пола.
  • Разрешено монтировать электротехнические элементы внутри тумбы с мойкой. В этом случае используются только конструкции со специальными влагозащищенными корпусами.
  • На кухне высота розеток, устанавливаемых на фартуке, должна составлять 150-250 мм от уровня столешницы. Так на них будет попадать минимум брызг.

Запрещено монтировать электророзетки непосредственно за корпусом любой встроенной техники, за мойкой или за выдвижными ящиками. Особенно этот запрет актуален для посудомойки и стиральной машины.
