Выключатель света: типы по способам коммутации и установки, места применения

Как проводится классификация коммутационных устройств?

Когда выбирается выключатель, эксперты рекомендуют учитывать такие параметры, как функциональные и конструкционные возможности прибора, а также способ управления. Современная промышленность предлагает много видов этих устройств с разнообразными функциональными возможностями. Для практической классификации этих элементов цепи применяются следующие параметры:

Каким способом проводится управление работой прибора, достигаются положения «вкл» и «выкл».
Какие функциональные возможности есть в устройстве, как реализуются новые и совершенствуются привычные способы работы.
Каковы конструкционные отличия, характеризующиеся элементами для установки устройства, правильности подключения.

Дистанционные

Это выключатели, которые срабатывают от сигнала пульта дистанционного управления. Встречаются и комбинированные модели: например, сенсорный выключатель с пультом ДУ. Дистанционные выключатели не очень распространены, потому что стоят довольно дорого. К тому же пульты имеют свойство теряться.

Но есть и свои плюсы. Во-первых, с дистанционными выключателями вам не придется портить стены: достаточно будет просто вооружиться саморезами или двухсторонним скотчем и закрепить выключатели в нужных местах. И никаких проблем со стационарной проводкой. Во-вторых, вы сможете включать и выключать лампочки из любой точки квартиры или дома и почувствовать себя повелителем света.

Инструменты для подключения выключателя.

Любые электромонтажные работы требуют понимания и знания базовых норм электротехники. Более опытным исполнителям также могут пригодиться приобретённые навыки в этом деле. Однако этих двух факторов мало для того, чтобы установить выключатель. Необходимо иметь в наличии ещё и соответствующий инструмент, ведь голыми руками не поработаешь.

Для выполнения такого типа электромонтажных работ понадобится следующее:

отвертки с прямым и крестовым жалом;
кусачки для провода (бокорезы);
изолента;
пассатижи (пласканки);
отвёртка—индикатор (либо тестер-мультиметр).

Помимо основных инструментов в работе пригодятся специальные приспособления для соединения проводов. Для этих целей нужно подготовить:

колодки, в них провода зажимают винтом;
соединительные изолирующие зажимы (или пружинные);
нож для очистки конца провода от изоляции.

Может Вас заинтересует статья Светодиодное освещение особенности применения.

В большинстве случаев электромонтёры соединяют провода на так называемую «скрутку» и заматывают её изоляцией.

Если у вас будут под рукой такие инструменты и приспособления, выполнить подключение выключателя с одной клавишей будет достаточно просто и не займёт много времени при должной подготовке.

Установка и подключение коммутационных приборов с подсветкой

Цепочка индикации на работу выключателя почти не влияет, а для ее функционирования не имеет значения, с какой стороны будет подходить фазный провод. Поэтому для стандартных ключевых приборов наличие подсветки ничего не меняет. Аппарат так же монтируется в разрыв фазного провода. К нему так же подключается питающая жила, а отходят проводники по количеству нагрузок. Но существует несколько моментов.

Монтаж включателей с одной клавишей

Установка и подключение одноклавишных приборов особенностей не имеет. Но надо учитывать, что индикатор может быть расположен как в верхней части панели аппарата, так и в нижней (бывает и в средней). Поэтому ориентироваться на положение лампы, чтобы определить включенное положение клавиш, нет смысла.

Включатели с верхним и нижним расположением светоизлучающего элемента.

Особенности подключения прибора с двумя клавишами

При подключении двухклавишного выключателя освещения с подсветкой надо иметь в виду, что индикацией в большинстве случаев оснащается только одна пара контактов. Поэтому при включении одной из клавиш светоизлучающий элемент погаснет, и прибор останется без индикации

Это неважно, если аппарат коммутирует две системы освещения в одной комнате. Но может иметь значение, если включатель управляет светом двух разных помещений (туалет и ванная в раздельном санузле). Цепь подсветки двухклавишного аппарата

Цепь подсветки двухклавишного аппарата.

Подключение проходного переключателя с цепью индикации

Для проходного прибора описанный принцип дешунтирования цепи малопригоден. Если цепь освещения разорвана, то контакты одного выключателя могут быть замкнуты. И если подсветка установлена только на одну пару контактов (подобно двухклавишному выключателю), то при выключенном свете эта цепь будет зашунтирована.

Схема работы проходных включателей с индикацией.

Для устранения этого недостатка надо ставить подсвечивающие элементы на каждую пару контактов и применять два световых излучателя. Это требует дополнительного места внутри аппарата и дизайнерских изысков по исполнению фронтальной панели. Поэтому для маршевых выключателей применяют параллельные схемы включения излучающих элементов.

Работа проходных переключателей с индикацией включенного положения.

На первой схеме дополнительные элементы подключены параллельно неподвижным контактам. В этом случае при разорванной цепи и погашенном освещении будут гореть оба индикатора. При собранной главной цепи обе лампочки окажутся незапитанными.

Работа проходных переключателей с индикацией включения нагрузки.

Другой вариант – индикация включения. В этом случае индикаторные лампочки горят при включенном светильнике. Недостатками подобного соединения являются:

необходимость прокладки третьего провода между маршевыми переключателями;
необходимость прокладки нулевого провода N до выключателей.

Да и практическая польза индикации включенного состояния светильников вызывает сомнения. Эти индикаторы будут светиться, даже если в светильник не установлена лампа или к нему забыли подключить кабель.

Конструктивные варианты исполнения одноклавишных выключателей

Одноклавишные выключатели бытового назначения могут быть следующего конструктивного исполнения:

наружные;
внутренние;
модульные;
влагозащищенные.

Выключатели внутренней установки, используются при скрытом варианте исполнения электропроводки, под штукатуркой или внутри каркасных стен. Монтаж механизма выключателя производится в предварительно установленный в стену подрозетник. Для внутренней электропроводки применяются подрозетники по бетону и гипсокартону.

Наружные выключатели, применяются при наружно выполненной электропроводке, открыто по стенам или с применением дополнительной защиты кабель-каналов, металлических или пластиковых труб, а также гибких гофрированных трубок. Такой вид электропроводки применяется в основном там, где нет возможности выполнить скрытый монтаж проводов.

Модульные выключатели, применяются в основном только в некоторых сериях кабель-каналов. Данная разновидность выключателей применяется преимущественно в офисных, промышленных и коммерческих помещениях. Выпускаются только для монтажа в кабель-канал.

Влагозащищенные выключатели, применяются в помещениях с повышенной влажностью, например, ванная комната, подвал, а также там, где имеется вероятность прямого попадания на выключатель воды, например, улица. Могут быть как внутреннего, так и наружного исполнения.

Способ включения

Зачастую это основной критерий, по которому выбираются выключатели. Кроме различий во внутренней начинке, способ подключения напрямую влияет на дизайн устройства – будет он универсальным, под стиль ретро или наоборот – какой-либо из современных направлений.

Стандартные клавишные

Это наиболее распространенный вид выключателей. Изготавливают их для наружной и внутренней проводки – они отличаются простотой конструкции и удобством в использовании. Принцип действия максимально упрощен – внутри такого устройства находится механический двухпозиционный переключатель, который замыкает либо размыкает электрическую цепь.

Зачастую из одной точки включают несколько приборов освещения – например, это могут быть туалет и ванная, или просто разные лампы на одной люстре, для чего нужно несколько выключателей. Чтобы не загромождать пространство стены, делают выключатели с двумя, тремя и более клавишами.

В свою очередь к такому типу можно отнести следующие виды выключателей света:

Кнопочные

Их контакты действуют в паре с пружинным механизмом – при нажатии кнопки они замыкаются, а при повторном нажатии происходит размыкание цепи. Изначально такие выключатели устанавливались на настольных лампах, а затем такой механизм стал устанавливаться и на настенных моделях. По стоимости они несколько дороже стандартных клавишных выключателей, но это компенсируется некоторой нестандартностью решения.

Веревочные

По сути это несколько переделанный вариант кнопочного выключателя – к нему добавлен рычаг, одно плечо которого нажимает на кнопку, а к другому подсоединена веревка (цепочка).

Поворотные

Принципиально их электрическая схема ничем не отличаются от клавишных – они также имеют только два положения, но включение и выключение освещения происходит после поворота ручки на корпусе. Используются они достаточно редко, но все еще популярны при создании открытой электропроводки в стиле ретро. В отличие от двух и трехклавишных, конструкционно поворотный выключатель предполагается только в одиночном исполнении.

Ползунковые

Самая простая конструкция – при перемещении ползунка соединяются контакты и замыкается цепь. При обратном движении ползунка защелка перестает удерживать контакты и они разъединяются под действием пружины. По ряду причин используются только для включения переносных приборов – для стационарного освещения практичнее применять другие конструкции.

Принцип работы рокерных выключателей

Если говорить простыми словами, то рабочая схема клавишного выключателя выглядит так: при переводе клавиши в положение «включено» происходит замыкание электроцепи, питание подается к потребителю и прибор включается, а при возвращении кнопки в положение «выключено» цепь размыкается и электрооборудование отключается.

Схема подключения клавишного выключателя на 2 клавиши несколько сложнее, чем на 1 кнопку: здесь предусмотрено два элемента управления для выполнения шести операций через разветвленную электроцепь. Возможна работа сразу двух потребителей или каждого в отдельности.

Самопроизвольное включение

Некоторые задаются вопросом, а как поведет себя такой дистанционный выключатель при аварийном отключении электроэнергии и подаче напряжения заново, через какое-то время?

включится ли освещение заново, если до этого уже было включено

не включится, даже если было включено

включится, если было выключено

не включится, если было включено

Многие люстры с блоками дистанционного управления к сожалению грешат такой проблемой.

При исчезновении напряжения в сети и его подачи заново, происходит автоматическое переключение режимов, и светильник, который был до этого отключен, может самопроизвольно включиться.

А представьте, что вы в длительном отпуске, и счетчик будет наматывать все эти киловатты. Или произойдет подобное среди ночи и люстра вдруг включится у вас в спальне, заставляя проснуться.

К счастью данный дистанционный выключатель избавлен от такого дефекта. И в любом положении, после внезапного исчезновения напряжения и его подачи заново, лампочки освещения останутся в выключенном состоянии. Даже если до этого были включены.

возможное влияние помех от Wi-Fi сетей и другой высокочастотной техники

залипание контактов на релюшке при подключении большой нагрузки

бестрансформаторная схема питания

и многое другое, но его достоинства избавляющие от кучи строительных работ и затрат, все перекрывают.

Прибрести все это можно с доставкой, в магазинах на АлиЭкспресс:

одноклавишный – ссылка

двухклавишный – ссылка

трехклавишный – ссылка

Обычный выключатель на одну лампу

Начинать следует с наиболее простого варианта, а потому имеет смысл начать с азов. При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.

Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.

Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.

Способы коммутации, использующиеся в выключателях

При монтаже коммутаторов используется всего два метода соединения проводов, имеющие определенные особенности.

Механизм с винтовым зажимом

Для коммутации проводов в выключателе такого типа установлены специальные зажимы, фиксирующиеся обычными винтами. Такой способ соединения более сложен в монтаже, зато в результате получается контакт высокого качества. Со временем такое соединение может немного ослабеть и тогда придется слегка подтянуть винт.

Максимально надежный контакт получается при использовании винтового зажима для соединения проводов. Однако в монтаже такие устройства несколько сложнее, чем изделия с подпружиненными контактами

Специалисты считают, что коммутаторы с винтовыми зажимами оптимально использовать для работы с алюминиевыми проводами.

Механизмы с пружинным контактом

Его можно условно считать усовершенствованным вариантом винтового зажима. Здесь присутствует подпружиненная пластинка-контакт, которая зажимает участок оголенного провода, обеспечивая тем самым достаточно надежное соединение. Это максимально простой способ монтажа.

Основной недостаток таких зажимов заключается в том, что провод должен быть зажат правильно. Иначе устройство не сможет полноценно работать. Выключатели с подпружиненным контактом лучше работают с проводкой из меди.

Проходные устройства: самый сложный в подключении вариант

Даже опытные электромонтеры не все знают, каким образом подключаются подобные изделия. А понимающих, как устроен проходной выключатель света, и того меньше. Это неудивительно, ведь в России они недостаточно распространены, да и в профессиональных учебных заведениях не всегда подобная информация вкладывается в головы слушателей. Лишь в последнее время проходные выключатели стали чаще монтировать в детских садах и других организациях. Для начала следует понять, для чего предназначено это устройство.

Проходные выключатели устанавливаются в больших помещениях с двумя выходами или длинных коридорах. Их задача – обеспечение возможности подачи и снятия напряжения с осветительных приборов с использованием двух и более точек. К примеру, подходя снизу к лестничному маршу, человек нажимает клавишу, зажигая свет. Поднявшись наверх, он использует другой выключатель – лампочки гаснут. При этом возможность управления освещением сохраняется с обоих устройств – его можно осуществить при помощи как верхнего, так и нижнего размыкателя.

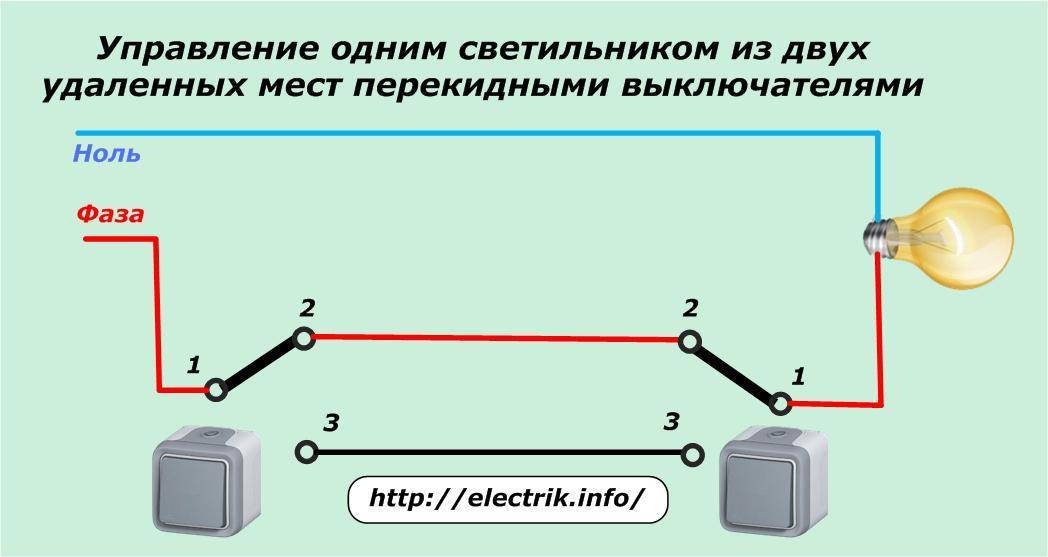

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.

Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Порядок установки проходных выключателей на 2 точки: схема подключения

Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных

К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.

Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.

Установка проходного выключателя состоит из такой последовательности действий:

выполняется зачистка концов проводов от изоляции;
при помощи индикатора необходимо определить фазовый провод;
при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
выполняется соединение проводами между собой нулевых клемм переключателей;
подключение отдельного провода второго выключателя к светильнику;
в распределительной коробке провод от светильника соединяется с нулевым проводом;

При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности

Почему выключатель должен обрывать именно фазную жилу?

После того, как мы ознакомились с принципом работы одноклавишного выключателя, можно перейти к пояснению одного из важнейших моментов его подключения. Дело в том, что к контактам выключателя всегда должна подключаться только фаза.

Объясню почему:

Во-первых. Бьёт током только фаза;
Во-вторых. Исходя из пункта выше, для проведения безопасной замены ламп в светильнике, фазу нужно отключить. Если подключение выполнено правильно, то для этого действия будет достаточно всего лишь перевести клавишу выключателя в положение «отключено».
В-третьих. Существенно увеличивается вероятность неправильной работы и преждевременный выход из строя некоторых видов ламп. А именно, компактных энергосберегающих и светодиодных. При их подключении, фаза должна обязательно обрываться выключателем, так как данные лампы имеют в своей конструкции пусковые элементы, которые распознают фазу, даже без нуля, как сигнал к зажиганию лампы. При отсутствии нуля, лампа конечно должным образом светиться не будет, так как не хватит напряжения, но мигать будет точно.

Я описал только основные причины, по которым следует отнестись серьезно к процессу подключения выключателя света, в реальности их гораздо больше.

Как выбрать дистанционный выключатель

При подборе дистанционного переключателя света необходимо обращать внимание на множество различных факторов и параметров. Конечно же, в первую очередь не забывайте о том, что дизайн интерьера должен поддерживаться даже в таких мелочах, как переключатель света

Если вы хотите определиться с дизайном выключателя заранее, до покупки, оцените модели при помощи просмотра фото дистанционных выключателей в сети интернет.

В комплекте всегда должна идти инструкция, которая подскажет, как подключить дистанционный выключатель.

Обязательно, чтобы стоимость соответствовала качеству модели. Для этого лучше выбирать известных производителей электротехники. Если в этом вопросе вы разбираетесь плохо, то обязательно проконсультируйтесь на торговой точке.

И не экономьте на качестве, дешевые модели вряд ли прослужат вам долгое время, именно поэтому лучше выбирать модели подороже. Подключитьлюбой из данных выключателей вы можете своими руками, так как напряжение тока не велико.

Еще совсем недавно дистанционные переключатели были новинкой на рынке, а теперь — это современное и популярное устройство, которое делает жизнь людей проще и комфортнее. Если вы уже решили приобрести такой выключатель, данная статья подскажет вам, как выбрать дистанционный выключатель.
