Самодельный садовый измельчитель

Подготовка материалов

Чтобы собрать раму измельчителя, применяют такие виды металлопроката:

1. Одинарный равнополочный уголок шириной от 50 до 63 миллиметров.
2. 2 уголка по 35 миллиметров, которые сварены «коробочкой».
3. Профильная труба размером 40×40 миллиметров.
4. Швеллер № 6.5−10 ;
5. Трубы круглые с диаметром 32−48 миллиметров.

Силовую установку фиксируют на стальной лист толщиной 10 миллиметров (размеры определяются расстоянием между монтажными отверстиями). В качестве устройства для натяжения ремня используют следующие варианты:

1. Отверстия в плите для крепежа мотора делают продолговатыми, что позволяет отодвигать его и фиксировать болтами
2. Плиту устанавливают одним концом на шарнире, в результате чего ремень подтягивают посредством веса электродвигателя. На другой стороне её фиксируют с помощью гаек на шпильках.

Для создания простейшей конструкции шредера требуется приобрести 20−25 дисковых пил с твердосплавными наконечниками и аналогичное количество проставочных шайб диаметром 20 миллиметров. В результате создаётся рабочая часть шириной около 80 миллиметров, которую можно увеличить посредством добавления пил.

Толщина зубьев дисковой пилы больше, чем стальное основание, поэтому фиксировать инструменты вплотную друг к другу запрещено. Чтобы компенсировать ширину зубьев принято использовать шайбы, которые ставят между пилами.

Вал, приводимый в движение ремнем, вытачивают на токарном станке из стального стержня. Однако перед изготовлением детали следует изготовить 2 подшипника, под чей посадочный размер будет протачиваться вал.

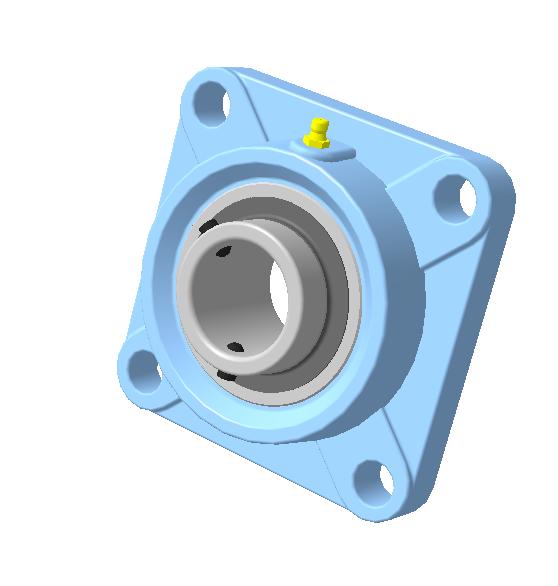

Кроме этого, следует обустроить корпуса для подшипников с крепежными фланцами. Нередко их покупают в готовом виде на вторичном рынке или в специализированных магазинах.

Неплохой альтернативой могут стать подшипники задних полуосей диаметром 25 мм — от классических Жигулей. В таком случае роль вала будет выполнять готовая шпилька с гайками.

Для фиксации дисковых пил на валу нарезают резьбу.

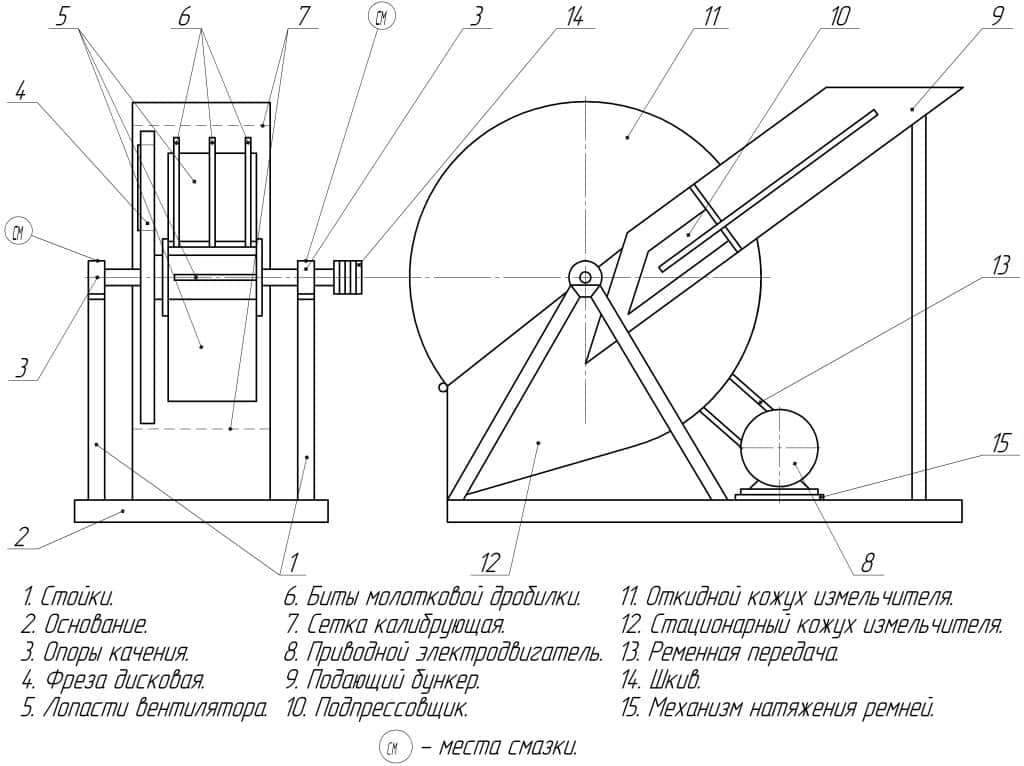

Конструкция измельчителя для веток и травы

Назначение агрегата – быстро и безопасно измельчать растительный мусор. Основную функцию выполняет режущий блок. Ножи в движение приводит двигатель напрямую или посредством ременной передачи. Узлы устанавливают на устойчивую раму. Движущие элементы закрывают кожухом. Для подачи сучьев и выгрузки щепок делают два отделения.

Металлическая рама

Самодельному шредеру с мощным электрическим или бензиновым мотором нужен устойчивый прочный остов с местом для установки движка и прямоугольной опоры для режущего блока.

Для изготовления рамы шредера используют:

• профильную трубу на 25;
• уголок на 30;
• швеллер.

Крепежные элементы:

• уши под мотор,
• гайки,
• шпильки.

Двигатель

Полная автономность, работа в любом месте сада, независимость от розетки − преимущества бензинового движка. На самодельный шредер для переработки веток, помидорной ботвы, травы ставят мотор от мотокультиватора, мотоблока мощностью 6 л. с. Его переставляют с одного агрегата на другой.

Нужен редуктор, обеспечивающий поворот на 90°, если у бензинового мотора вал горизонтальный, а у измельчителя вертикальный.

Расходы на электроэнергию ниже, чем на бензин, поэтому если на участке есть сеть, на агрегат ставят электромотор. Чтобы рубить ветки толщиной 2-3 см достаточно 3-х фазного электродвигателя на 2200-3500 Вт. Делая маломощную траворезку, берут движки от бытовых устройств. Их снимают со стиральных машин, пылесосов.

Ножи

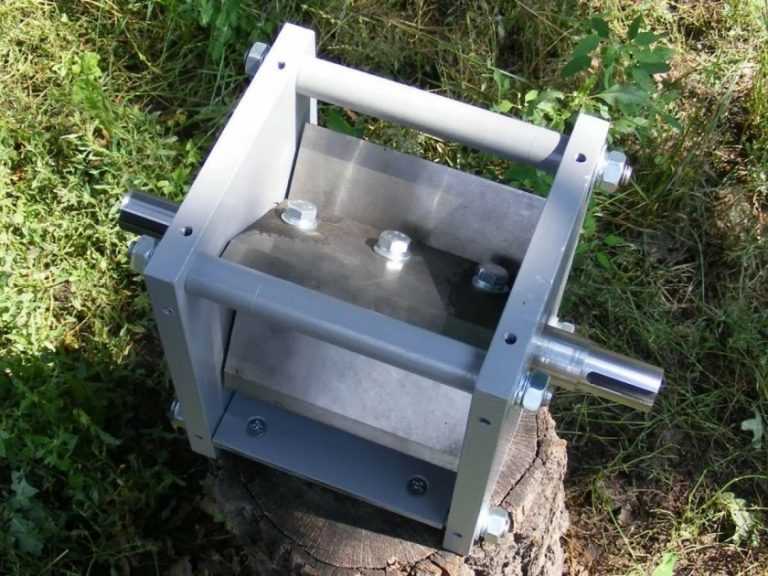

Толщина перерабатываемых измельчителем веток зависит от устройства режущего блока. В самодельных конструкциях реализуют несколько вариантов:

• для измельчения сучьев диаметром 7-8 см на вал устанавливают несколько фрез;
• режущий блок молоткового типа для перемалывания тонких прутьев;
• универсальный режущий механизм делают из 15-30 дисковых пил, насаженных на вал;
• ножи от заводской садовой техники – кусторезов, газонокосилок;
• измельчать траву − триммерная леска;
• дробилка для пней из рубанка;
• два вала с 3-4 стальными ножами для перерубания веток кустарников, деревьев.

Самодельные ножи делают из рессор.

Защитный кожух

Чтобы стружки не разлетались по сторонам, нужен защитный кожух. Его делают из листовой стали толщиной не менее 1,5 мм. Жесть для этой цели не подходит. При активной эксплуатации измельчителя она быстро деформируется от сильных ударов щепок.

Емкость для приема опилок

Для сбора мелкого мусора приспосабливают старые хозяйственные мешки, коробки, ведра, баки. Для мощных агрегатов бункер сваривают из стальных листов, клепают из оцинковки.

Электрические провода и кнопка пуск/стоп

Для включения, выключения самодельного агрегата используют кнопочный пост, рассчитанный на соответствующий ток. Его назначение:

• отключение, включение электрооборудования;
• изменение направления вращения (реверс).

Для подключения движка к трехфазной сети нужен пятижильный гибкий медный кабель в двойной изоляции, для однофазной бытовой сети достаточно трехжильного.

Садовый измельчитель своими руками: выбор конструкции

Самодельный измельчитель веток состоит из следующих основных элементов:

• мотор (электрический, бензиновый);
• рабочий вал с режущим элементом;
• опорная рама;
• защитный кожух;
• приемный короб;
• бункер для измельченных растительных отходов.

Веткоизмельчитель работает по следующему принципу: в приемный вал подаются растительные отходы в виде травы и веток, их перемалывают ножи, закрепленные на рабочем валу. Двигатель может располагаться непосредственно на валу либо подсоединяться к нему ременной передачей.

Планируя изготовить веткоруб, важно правильно подобрать мотор. Самодельная дробилка, оснащенная бензиновым двигателем мощностью 5-6 л

с., справится с ветками любой толщины.

Электрический мотор подбирается по мощности в зависимости от задач:

• мотором до 1,5 кВт можно оснастить измельчитель для травы и тоненьких веток;
• двигатель 3-4 кВт подходит для оснащения щеподробилки, веткоруб, оборудованный таким мотором, сможет перемалывать ветки диаметром до 4 см;
• электромотор мощностью свыше 6 кВт даст возможность изготовить производительный щепорез своими руками, использовать веткоруб для переработки веток диаметром до 15 см.

Предназначение установки влияет и на выбор режущей части конструкции:

• Измельчитель тонких веток и травы оснащается ножами, надетыми на вал крест-накрест, выполненными из заточенных пластин из твердосплавного материала;
• Веткодробилка фрезерного типа оснащается фрезой с крупными зубцами, она справится с ветками толщиной до 3 см, но древесина должна быть сухой. Такой веткоруб требует небольшой мощности мотора и высокого крутящего момента, поэтому в конструкции необходимо предусмотреть понижающий редуктор.
• Веткоруб для веток различной толщины и тонких стволов комплектуется дисковым ножом – в диске из стали толщиной от 6 мм делаются прорези, и на одном краю каждого выреза крепится прочное заточенное лезвие.
• Измельчитель древесины, позволяющий дробить ветки и отходы деревообработки в мелкую труху, изготавливается на основе пакета дисковых пил по дереву к с крупными зубцами из твердосплавного материала.

Как сделать дробилку самому? Прежде всего, следует определиться, какая дробилка вам требуется: для веток или для щепы. Исходя из этого, выбирается конструкция и мощность мотора.

Подробные чертежи можно найти на специализированных интернет-ресурсах – садовый измельчитель своими руками изготавливают многие, желающие сэкономить на покупке полезного, но дорогостоящего оборудования. Ниже предлагаем один из наиболее популярных вариантов чертежей.

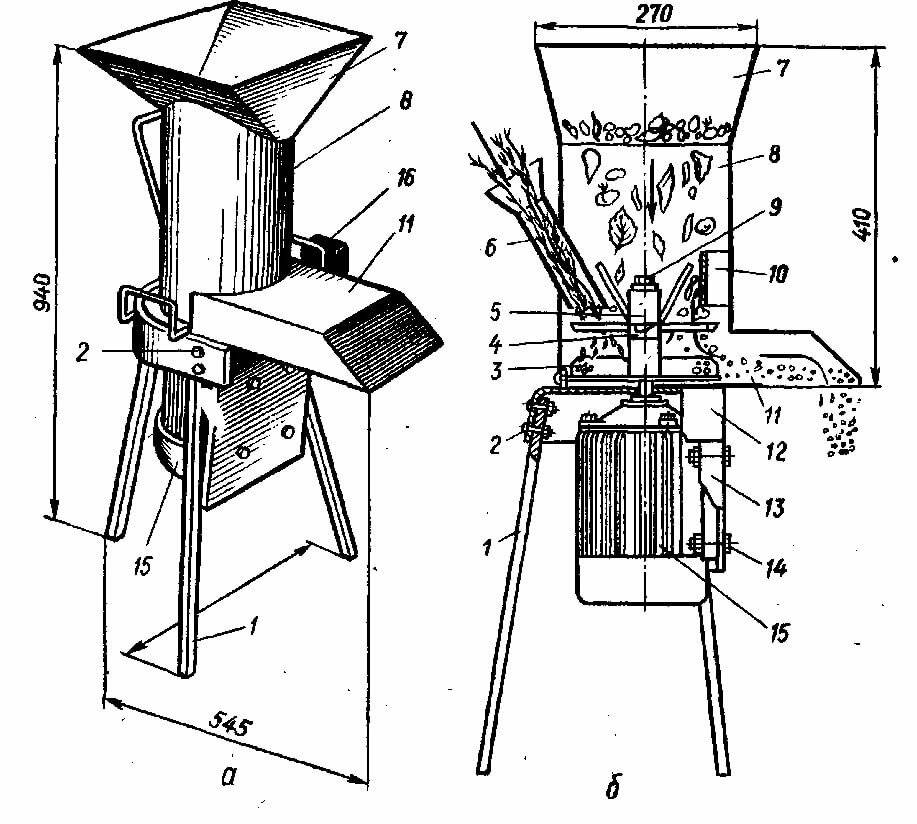

Дробилка для щепы из дисковых пил: принцип изготовления

Этот станок отличается простой конструкцией, такая дробилка своими руками монтируется быстро и не требует больших финансовых вложений. Работа по сборке выполняется с использованием болгарки, гаечных ключей, сварочного аппарата.

Материалы:

• электрический (от 4 кВт) или бензиновый (5-6 л.с.) двигатель;
• не менее 15 дисковых пил диаметром от 18 см (от количества пил зависит ширина рабочей части);
• шпилька М20 либо аналогичная;
• подшипники (2 шт) и крепления к ним;
• шкивы (2 шт);
• шайбы (на 2 больше, чем количество пил) из металла толщиной 5 мм;
• металлопрофиль для монтажа опорной рамы;
• листовой металл (2 мм толщиной) чтобы изготовить защитный кожух и приемный бункер.

Дробилка для веток монтируется следующим образом:

• Из прямоугольных профильных труб сваривается рама;
• На резьбовую шпильку надеваются пилы попеременно с шайбами, чтобы зубчики во время работы не сцеплялись друг с другом.

• С обеих сторон пакета пил вплотную к крайним шайбам навинчивается по гайке;
• К внутренним поперечинам рамы требуется приварить крепления для установки подшипников;
• Подшипники закрепляют на шпильке по разным сторонам от пакета пил, затем вся конструкция монтируется на раму;
• На длинный конец вала устанавливается шестеренка или шкив, для фиксации используется стопорное кольцо;
• На раму крепится двигатель, соединяется со шкивом на шпильке ремнем или приводной цепью:
• Монтируется защитный кожух, крепится приемный бункер в виде раструба. Длина бункера должна обеспечивать защиту от случайного контакта рук с рабочей частью установки.

Сделанный собственными силами измельчитель для веток садовый позволит оперативно избавляться от древесного мусора, превращая его в сырье для компоста или топливо. Такое устройство для дробления древесины своими руками необходимо чистить после использования, убирая щепки, застрявшие между пилами.

Самодельные измельчители – экономически эффективное решение проблемы утилизации растительного мусора на садовом участке.

Видео-инструкция поможет подробно ознакомиться, как сделать измельчитель веток.

Самодельный измельчитель травы и веток: из стиральной машины или дрели

Ручной самодельный измельчитель травы и веток Сам по себе уход за приусадебным участком предполагает кропотливую и трудоемкую работу. В противном случае вы получите некие джунгли и трущобы на отдельно взятом вашем участке. Чтобы этого не случилось, нужно постоянно заниматься обрезкой деревьев, уборкой травы, удобрением почвы органикой, поливом растительности и еще многими другими операциями, которые обеспечат красоту, порядок и урожай в саду и огороде. Встает вопрос, что делать с травой и ветками собравшимися на участке. Можно собрать в кучу и сжечь, после чего в качестве подкормки использовать золу. Но лучше измельчить, сложить в компостную яму и получить отличное, бесплатное органическое удобрение для своего участка. Как это сделать? В первую очередь необходимо определиться с объемом работ. Если это небольшая куча травы и веток, да и ваш участок занимает немного места, то вполне можно обойтись ручным инструментом — сечкой. Это треугольная пластина, выполненная из легированной инструментальной стали 65Г. Нижнюю кромку необходимо заточить. От ее остроты зависит удобство и производительность вашей работы.

Для удобного пользования сечку оснащают длинной ручкой, тогда рубить траву можно не наклоняясь. Все, что нужно порубить, укладывают на мягкой поверхности небольшим слоем. Возвратно-поступательными ударами сечки траву и ветки разрубают на мелкие части для дальнейшего использования. Рубить сырьё на твердом основании не рекомендуется по причине быстрого выхода со строя заточки сечки. Это довольно действенный и простой метод, зависящий от объема переработки. При наличии большого количества травы и веток лучше воспользоваться специальной техникой, представленной на этом видео.

Спецтехники в магазинах, конечно, очень много, но талантливые люди всегда стремятся сделать ее самостоятельно, тогда и работать с ней приятнее и сэкономленные деньги можно использовать еще на массу полезных приобретений.

Вполне можно было бы купить и сельскохозяйственный агрегат для измельчения травы и веток, ведь измельчать их вручную не любит большинство садоводов, но стоимость такого аппарата значительно ударит по вашему карману, именно поэтому мы предлагаем вам варианты инструкций по созданию самодельного измельчителя для травы и веток.

Самодельный измельчитель травы и веток при помощи дрели

Начнем с элементарного. Для измельчения травы и веток, не будем изобретать нечто сверх гениальное, а воспользуемся электрической дрелью. Подготовка к созиданию такого нехитрого устройства займет у вас немного времени и усилий. Прежде всего необходимо иметь:

двухрежимную электрическую дрель с мощностью не менее 850 Вт;

подшипник 202 с корпусом;

нож из ножовочного полотна;

Процесс измельчения травы напоминает овощерезку. Сборка устройства несложная. В старом табурете просверливаем отверстие диаметром 12 мм, с обратной стороны болтами с потайной головкой крепим корпус с подшипником 2о2. Устанавливаем на табурет ведро, предварительно просверлив в центре дна отверстие аналогичного диаметра. Ведро крепим саморезами к табурету. Устанавливаем вал в посадочное место подшипника и крепим нож, предварительно изготовленный из быстрорежущей стали Р18. Далее, снизу табурета к хвостовику вала через быстрозажимной патрон присоединяем двухрежимную дрель. Измельчитель готов. В ведро накладываем сырьё и запускаем дрель. Трава измельчается до необходимого размера. После дрель отключается и ведро очищается от готовой мульчи. Конструкция рассчитана на небольшой объем переработки. После окончания работ дрель снимаем и применяем для выполнения других задач.

Электродрель можно применить для измельчения травы и самым простым способом. Берем большое ведро, можно применить из под смазки Литол-24, емкостью 17 литров. Складываем в него траву. На прутке диаметром 10-12 мм нарезаем резьбу и устанавливаем режущий инструмент. После чего вставляем пруток в кулачковый патрон дрели и в ведре измельчаем траву. Следует отметить, что это довольно небезопасный метод, поэтому если вы решили использовать электродрель, возьмите на вооружение ранее предложенный вариант. Он потребует немного больше усилий, но такой способ менее травмоопасный.

Траворезка из триммера

Садовый шредер можно сделать, используя бензиновый либо электрический триммер. При этом инструмент будет работать в перевернутом положении. Для создания оборудования, предназначенного, чтобы измельчать траву и тонкие веточки, потребуется кроме мотокосы с режущими насадками еще следующие материалы:

• пластиковая либо металлическая емкость, имеющая объем минимум 50 литров;
• примерно 1 м.кв. стальной сетки с мелким размером ячеек;
• около 3 метров металлической трубки (алюминиевой или стальной) в половину дюйма диаметром;
• отрезок доски или влагостойкого ДСП, фанеры такой ширины, чтобы на нем поместился триммер;
• хомуты, которыми будет крепиться мотокоса к деревянной основе;
• саморезы, болты, гайки, шайбы;
• деревянные бруски (достаточно 5 на 5 см).

Чтобы собрать измельчительный механизм из триммера, потребуется воспользоваться такими инструментами и приспособлениями:

• отверткой либо шуруповертом с битами;
• электродрелью с набором сверл по дереву и металлу;
• электрическим лобзиком с пилками для резки металла или ручным его аналогом;
• молотком;
• рожковыми или торцовыми ключами;
• пробойником;
• наковальней либо ровной железной плитой.

Пробойник нужен, чтобы удобно было сверлить отверстия электродрелью. Данный инструмент наставляют в точку, где требуется просверлить металл. Затем по нему бьют молотком. Из полученного углубления сверло не соскальзывает в процессе просверливания металлической детали.

Набор пробойников отверстий

Подготовительные мероприятия

Траворезка из мотокосы изготавливается в ряд этапов. Первоначально подготавливают в емкость, где будет перемалываться трава с ветками:

• делают разметку на дне (по периметру) под четыре трапециевидных отверстия с закруглениями в углах;
• просверливают в каждом нарисованном сегменте отверстия сечением 1 см;
• в них вставляют пилку электролобзика и вырезают трапеции;
• обрабатывают срезы напильником или наждачной бумагой;
• по центру днища высверливают отверстие под вал измельчителя;
• из стальной сетки вырезают круг размерами по диаметру дна;
• с помощью небольших обрезков доски либо брусочков к емкости снизу закрепляют подготовленный сеточный фрагмент;
• из металлических трубок делают ножки под емкость, присоединяя их к баку с помощью болтов.

Деревянные куски фиксируют саморезами, закручивая их изнутри бака в металлические перемычки между вырезанными трапециями. Таким способом сетка надежно прикрепляется к дну емкости.

Ножки делают следующим способом:

• сгибают трубки в тисках или с помощью трубогиба в виде буквы «П»;
• концы будущих опор сплющивают молотком;
• в них просверливают по 2 отверстия с каждой стороны (6,5 или 8,5 мм сечением);
• прилаживают заготовки к нижней части емкости и отмечают точки болтовых соединений;
• сверлят по отметке отверстия;
• используя болты с шайбами и гайками, присоединяют к кожуху подножки.

После подготовки кожуха, чтобы уменьшить габариты создаваемого механизма, выполняют такие операции:

• разбирают триммер, отсоединяя мотор, штангу и режущую насадку друг от друга;
• отрезают от штанги с тросиком фрагмент длиной примерно 20-40 сантиметров;
• собирают мотокосу;
• проверяют работоспособность техники.

Сборка измельчителя

Если после сборки триммер работает хорошо, то из него создают имельчитель травы.

1. К доске хомутами прикрепляют двигатель мотокосы.
2. Фиксируют на деревянном основании штангу, используя для этого хомуты и ручку от мотокосы.
3. Подсоединяют режущую насадку к концу штанги, предварительно вставленному в отверстие на дне кожуха.
4. Запускают механизм и испытывают его в работе.

После проделанных действий получится агрегат, фотография которого представлена ниже.

Если используемый для сборки шредера триммер оснащен бензиновым двигателем, то мотор располагают на основе так, чтобы можно было удобно заливать топливо, заводить устройство и регулировать его работу (обороты).

Изготавливаем садовый измельчитель для травы у себя дома

Наша страна – одна из тех, которые неуклонно идут к органическому земледелию. Среди его основополагающих позиций – вторичная переработка отходов растениеводства, которую данное приспособление обеспечивает сполна.

Рейтинг лучших садовых дробилок на нашем рынке показывает, что модели от знаменитых брендов, такие как «Worx» WG430E стоят десятки тысяч, в то время как самоделка обойдется в десятки раз дешевле.

Поэтому, для домашнего производства стандартного измельчителя для веток понадобятся:

• электромотор;
• режущие ножи;
• бункер – обычный пластиковый контейнер;
• электроинструмент для скручивания и отрезания железа;
• несущая рама;
• крепежные материалы.

Заранее стоит разработать подробный чертеж, в котором должны быть освещены все технические нюансы

Не менее важно предварительно сварить раму из квадрат-трубы или металлических уголков, приварить к ней рейки из прочного металла и установить мотор

Сборка такого механизма очень простая. Дальше принцип его работы и дальнейшей установки будет напоминать работу кухонного комбайна. Мощность с мотора будет переходить на вал, а с него – непосредственно на сам диск или ножи.
Для различных вариантов того, как сделать измельчитель травы своими руками, схема будущей конструкции может разительно отличаться.

Наиболее популярными на сегодня считаются:

• стационарные вариации на основе советских стиральных машин и пылесосов, подробный чертеж которых представлен на фото ниже;
• ручные мобильные приспособления, ориентированные на небольшие объемы работ. В качестве основы требуют мощную бытовую электродрель, к которой агрегируют;
• ромбообразные режущие ножи с односторонней заточкой. Их можно взять с любой циркулярной пилы, например, «Worx Worxsaw» или любой другой, которая имеется дома.

Внешне в работе такая конструкция напоминает погружной электроблендер, который перебивает в обычном хозяйственном ведре или емкостной кастрюле массу из сочной или сухой травы.
Изучим детально первый вариант, более надежный, но не менее трудоемкий.

Что понадобится

Существует несколько разных типов механизмов самодельных садовых измельчителей, которые активно используются в быту многими садоводами. Однако наиболее популярным вариантом такого самодельного измельчителя является устройство, при изготовлении системы, измельчения твердых растительных отходов которого, используются самые обыкновенные дисковые пилы.

Для сборки в домашних условиях такого агрегата, нужно запастись следующими материалами:

• электродвигателем;
• подшипниками, которые оснащены креплением (2 штуки);
• шкив (2 штуки);
• пила дисковая, диаметр которой составляет 18 см (около 16 штук);
• шайба металлическая, которая используется в качестве разделителя пил (17 штук);
• труба профильная (необходима для каркаса самодельной установки);
• металлические листы, толщина которого варьируется в районе 2 мм (используется для изготовления кожуха, а также специальной части, устройства для хранения отходов, которая называется бункером).

Стоит отметить, что в отличие от валового шредера, измельчитель, сделанный из дисковых пил обладает более простой, а также доступной конструкцией. Однако нужно помнить о том, что дисковые измельчители не предназначены для рубки слишком толстой древесины, диаметр которой составляет больше 20 мм. Чтобы иметь возможность измельчать мелкие ветви и траву, самодельный измельчитель рекомендуется оснащать электродвигателем с большой амплитудой вращения. Для переработки толстых ветвей рекомендуется применять электродвигатель с небольшим количеством вращения оси, но с повышенным уровнем мощности.

С чего начинается изготовление измельчителя для веток

Начало работ по созданию измельчителя веток своими руками предусматривает выбор конструкции оборудования. Ведь установки делятся на три основных класса:

1. Дисковый шредер.
2. Барабанный — для получения более крупных фракций материала.
3. Дробилка двухбарабанная — позволяет получать древесный материал большого размера, которая может использоваться в качестве отопительного сырья.

На следующем этапе выбирается подходящее приводное устройство. В качестве такового используются электрические моторы или ДВС. Использование бензинового мотора позволяет получить не только высокопроизводительную, но и мобильную установку. Однако найти двигатель внутреннего сгорания достаточной мощности довольно проблематично, чего не скажешь об электрических агрегатах. Если таковой не удается найти в хозяйстве, то всегда можно купить б/у варианты по приемлемой цене.

От используемого электродвигателя зависит толщина веток, которые можно измельчать. Чем больше его мощность, тем соответственно выше возможности и срок службы. Выбирая электрический мотор для изготовления измельчителя веток, необходимо учитывать следующее:

1. Если мощность агрегата составляет до 1,5 кВт, то он способен справляться с палками, диаметр которых составляет до 20 мм.
2. Если используется более мощный агрегат до 3-4 кВт, то он способен измельчить ветки толщиной до 40 мм.
3. Для дробления заготовок от 70 до 150 мм используются электродвигатели мощностью от 4 кВт.

Стоит учитывать, что чем мощнее агрегат, тем больше потребление электроэнергии. Если задаетесь вопросом о том, как сделать измельчитель веток своими руками для дома и дачи, то выбирать двигатель мощностью более 2 кВт не имеет смысла. Бревна диаметром от 40 мм можно распилить бензопилой, и использовать их в качестве отопительного материала.

Это интересно! При выборе электродвигателя для измельчителя учитывайте способ его подключения к электросети. При подключении в однофазную сеть, мощность снижается в 1,5 раза.

Когда будет выбрана конструкция шредера и электрический привод соответствующей мощности, можно приступать к подготовке необходимых деталей. Обычно для получения таковых не обойтись без помощи токаря, но все зависит от выбираемой конфигурации устройства. Заключительным этапом производства садового шредера является подготовка рамы, на которой будет размещаться привод и измельчительный механизм.
