Как собрать и установить электрощиток в частном доме
Монтаж электрощита в частном доме – сложный процесс, который требует знаний, навыков, внимательности. Данная статья служит алгоритмом, который поможет правильно собрать щит в загородном деревянном доме, если вы отказались от услуг электрика.
Электрощиток принимает электроэнергию, распределяет ее между потребителями, защищает электроцепь от перегрузок и перепадов напряжения. Монтаж щитка начинают после того, как закончена замена электропроводки во всем доме, вывода всех проводов к месту его крепления. Чтобы составить проект щита необходимо учесть все потребители электроэнергии:
- розетки (спальни, гостиная, кухня, коридор, ванная и туалетная комнаты);
- свет (спальни, гостиная, кухня, коридор, ванная и туалетная комнаты);
- приборы с высокой мощностью (бойлер, электроплита).
Для каждой группы должен быть установлен свой необходимый автомат, для приборов с высокой мощностью надо установить автоматы на каждый прибор отдельно. Все данные по автоматам и УЗО лучше систематизировать в таблицу.
Стандартная схема распределительного щита включает в себя:
- электросчетчик;
- вводный автомат;
- резервный автомат;
- УЗО;
- заземление;
- ноль;
- фаза;
- шины на ноль и заземление;
- автомат на розетки;
- автомат на освещение;
- автомат на электроплиту.
Установка и подключение элементов
Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.
Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).
Подключение входного автомата и УЗО
Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным проводом выбранного сечения). В некоторых схемах нулевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.
В современных схемах входной автомат ставят двухполюсный: он должен одновременно отключать оба провода (фазу и ноль), чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.
При использовании двухполюсного входного автомата
Об установке УЗО на DIN-рейку смотрите видео.
В любой схеме провод защитного заземления подключается на свою шину, куда заводятся аналогичные проводники от электроприборов
Наличие заземления — признак безопасной сети и делать его жизненно важно. В прямом смысле
О том, как правильно подключить УЗО, смотрите видео-урок.
При самостоятельной сборке щитка учтите, что входной автомат и счетчик будут опечатываться энергопоставляющей организацией. Если на счетчике есть специальный винт, на который цепляют пломбу, то входной автомат таких приспособлений не имеет. Если не будет возможности его опломбировать, вам или откажут в пуске, или опломбируют полностью весь щиток. Потому внутри общего щитка ставят бокс на одно-два места (зависит от размеров и типа автомата), а в нем крепят входной автомат. Этот бокс при приемке опечатывают.
Индивидуальные автоматы устанавливаются на рейки точно как УЗО: прижимаются к рейке до щелчка. В зависимости от типа автомата (на один или два полюса — провода) к ним подключаются соответствующие провода. Какие бывают автоматы, и чем отличаются устройства для одно и трех- фазной сети, смотрите в видео, выбор номинала автомата защиты описан тут.
После того, как необходимое количество устройств установлены на монтажной рейке, их входы соединяют. Как говорили раньше, это можно сделать перемычками из провода или специальной соединительной гребенкой. Как выглядят соединение проводами смотрите на фото.
Автоматы в одной группе соединяют перемычками: фаза приходит общая
Есть два способа сделать перемычки:
- Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
- Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.
Так делают, но электрики говорят о низком качестве соединения. Надежнее использовать специальные шины. Под них на корпусе имеются специальные разъемы (узкие прорези, ближе к лицевому краю), в которые вставляются контакты шины. Эти шины продаются на метры, режутся на куски необходимой длины обычными кусачками. Вставив ее и установив подающий проводник в первый из автоматов, закручивают контакты на всех соединяемых устройствах. О том, как соединять автоматы в щитке при помощи шины смотрите видео.
К выходу автоматов подключается фазный провод, который идет на нагрузку: на бытовую технику, к розеткам, выключателям и т.д. Собственно, сборка щитка закончена.
Принципы распределения электричества по группам
Распределительные щиты, в которых на всю квартиру используется несколько автоматов, остались в прошлом. Потребность в большом количестве модульных приборов объясняется удобством и повышенной безопасностью. Если в одной из комнат сломалась розетка, можно отключить один автомат, а остальная сеть продолжит работать в штатном режиме. Основные правила для распределения групп описаны ниже.
- Мощные потребители. Все устройства с мощностью более 2 кВт подключают отдельно или объединяют в небольшие группы. Для каждой из них проводят отдельную линию с индивидуальным автоматом защиты. Как правило, сечение кабеля и номинал автомата выбирают с небольшим запасом. Для большинства случаев подходит медный кабель ВВГнг или NYM с сечением 2,5 мм2, а также автоматом на 16А.
- Сверхмощные приборы требуют обязательных отдельных линий. К таким устройствам могут относиться проточные водонагреватели от 5,5 кВт и варочные поверхности, мощность которых начинается от 6,5 до 9,5 кВт. Для их подключения используют кабель сечением 4 или 6 мм2, а также автоматы на 25А и 32А.
- Розеточные группы объединяют по комнатам, также создают несколько групп для одного большого помещения. Общая линия идет от щитка до распределительной коробки, где кабель разветвляется. Достаточно кабеля ВВГнг или NYM с сечением 2,5 мм2 и автомата на 16А.
- Освещение распределяют по комнатам. К примеру, разные группы для ванной комнаты, спальни, балкона. Линии с проводом 1,5 мм2 защищаются автоматами на 10А.
Противопожарное УЗО
Противопожарные устройства защитного отключения призваны защищать от пожара. В качестве противопожарных УЗО используются устройства, срабатывающие на номинальный дифференциальный ток – от 100 до 300мА. Это довольно большая уставка, и она не позволяет защитить человека от поражения электрическим током. По этой причине отдельные группы потребителей оснащаются дополнительными (более чувствительными) УЗО.
В последнее время широкое распространение получили селективные противопожарные УЗО.
Сергей Савельев
Тип «S» (селективное УЗО с задержкой срабатывания) – предназначено для того, чтобы при замыканиях на землю в линиях (например, в линиях розеток) срабатывали только нижестоящие УЗО конкретной линии, а противопожарное УЗО на вводе продолжало работать, питая исправные участки электропроводки.
Установка и подключение всех элементов
Опытные электрики рекомендуют собирать электрощиток не на стене, а на столе. После этого уже монтировать шкаф с оборудованием на стену и подключать к нему проводку. Такой способ, во-первых, обеспечивает удобство при сборке электрощита, а во-вторых, практически исключает попадание грязи и влаги на дорогостоящее оборудование. Даже современные шкафы под бытовые электрощиты продаются со съемными рамками. Это позволяет разделить процесс монтажа корпуса шкафа на стену и компоновку его начинки.

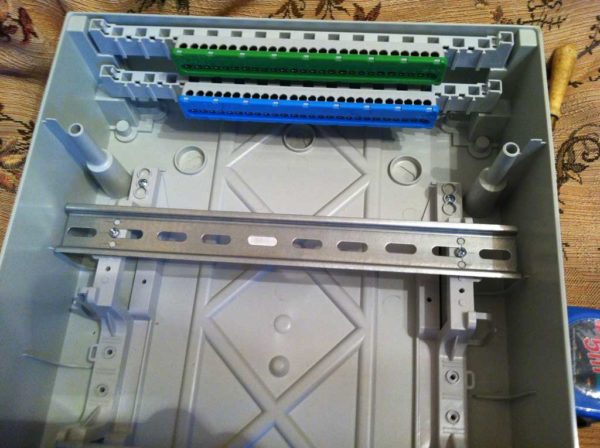

Крепим в рамку электрощитка ДИН-рейку. Вставляем шины. Далее на ДИН-рейку устанавливаем автоматы согласно схеме. Если сбоку на рейке останется место, нужно зафиксировать крайний автомат с помощью специального ограничителя.
Важно! Сзади на корпусе автомата есть специальные защелки, с помощью которых он крепится к ДИН-рейке. Дополнительные крепежные элементы не потребуются
Далее устанавливаем рамку с электрической начинкой в шкаф, который к тому времени уже следует закрепить на стене. Кстати, если стена, на которую крепится электрощиток, состоит из горючих материалов, лучше проложить пространство между щитком и стеной негорючим материалом, не проводящим электричество. Сам щиток следует крепить не слишком высоко, примерно на уровне лица.
Начинаем тянуть проводку, предварительно подогнав по длине каждый провод. Подключаем провода, руководствуясь схемой. Для фазы берем красный или коричневый провод подходящего сечения. Нулевой провод будет иметь синюю изоляцию, ну а провод заземления желто-зеленую.
Перед тем как начинать работу проследите, чтобы питание было отключено!!!
- Концы провода ПВ-3 аккуратно очищаем от изоляции.
- Вставляем зачищенный провод в подходящий втулочный наконечник.
- Опрессовываем наконечник с помощью пресс-клещей или плоскогубцев.
- Вставляем наконечники с проводами в клеммы по схеме и затягиваем их с помощью отвертки, подкручивая винт. Зажимаем надежно, но не перетягиваем.
- Соединяем автоматы с помощью гребенки. Можно соединить их «по старинке» множеством коротких проводков. Но это, во-первых, неэстетично выглядит, а во-вторых, не обеспечивает столь же надежный контакт, как при использовании гребенки.
- Еще раз сверяемся со схемой, проверяем качество всех соединений, а затем подаем напряжение на ввод.
При сборке электрощитов опытные электрики не советуют использовать различные хомуты и стяжки. Провода, собранные в пучок выглядят красивее, но они сильнее нагреваются. К тому же, если в щитке возникнет неисправность, искать ее с помощью токовых клещей будет крайне неудобно. Придется резать эти хомуты, рискуя повредить проводку.
Что должно быть в щитке?
В только что возведенном доме вводной автомат и счетчик устанавливают электрики. С этим ничего поделать нельзя. Кстати планировать свой будущий электрический щиток нужно исходя из особенностей и места установки вводного автомата и счетчика. На сегодняшний день в новых домах приборы учета и вводные электрические коммуникации размещаются вне жилого помещения. Например, счетчик устанавливают на электрический столб или специальную опору, которая заранее монтируется на вашем земельном участке, ну а вводной автомат — куда-нибудь на стену дома.
В домах давней постройки приборы учета и автомат размещают в помещении. В квартирах эти же элементы, чаще всего, находятся на стене лестничной клетки. Если счетчик стоит прямо в доме, следует выбирать шкаф просторнее, чтобы в него кроме счетчика вошли автоматы и УЗО. В остальных случаях можно обойтись более компактным и аккуратным шкафом, но все равно его покупку стоит отложить до момента, пока вы не придумаете схему электросети.
Проектируя свою первую схему электропитания дома, не следует экономить на комплектующих, ведь от этого зависит безопасность вашей семьи и вашего имущества.
Следует использовать следующие элементы:
- устройства защитного отключения;
- дифавтоматы;
- электрический провод ПВ-3 расчетного сечения;
- гребенки для автоматов;
- шины;
- ДИН-рейки;
- ограничители на ДИН-рейки;
- автоматические выключатели;
- втулочные наконечники для одного и двух проводов.
Обратите внимание! Втулочные наконечники выпускаются разноцветными. Каждый цвет соответствует сечению провода, который можно к этому наконечнику подключать
К синему подключаем провод максимум 2,5 кв. мм, к красному до 10 кв. мм.
Кроме вышеуказанных элементов при необходимости могут быть использованы: стабилизаторы напряжения, световые индикаторы, цифровые вольтметры, реле контроля напряжения и прочие полезные дополнения. Не лишним будет также подготовить самодельные наклейки с подписями, чтобы в конце сборки приклеить их на пластроны электрощита. Таким образом, все автоматы будут у вас не только располагаться в идеальном порядке, но и иметь подписи, чтобы в будущем никто не перепутал какой автомат за что отвечает.
Создавая схему электрощита необходимо начинать с УЗО, которое устанавливается сразу за счетчиком. Это основа безопасности электросети вашего дома, поскольку при возникновении утечки, именно устройство защитного отключения поможет избежать, ну или хотя бы минимизировать, возможность поражения электротоком. Проходя УЗО, фаза выходит на автоматы. Их количество будет зависеть от числа помещений, а также числа и состава потребителей.
Практика показывает, что при создании схемы электрощита следует ставить отдельные автоматы на крупных потребителей. А помещения со сложной электроникой лучше запитывать через стабилизатор напряжения. Стабилизатор подключается между УЗО и группой автоматов и размещается где-нибудь рядом со щитком.
Важно! Стабилизаторы стоят дорого, но учитывая современное состояние электросетей в городах и поселках, такие устройства могут спасти вашу электронику, чем сэкономят вам немало денег. Планируя схему электрического щитка, следует включить в нее заземляющую шину
К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов
Планируя схему электрического щитка, следует включить в нее заземляющую шину. К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов.
Шкаф приобретается в последнюю очередь, когда схема уже разработана. В нем устанавливаются ДИН-рейки для автоматов и шины, а уже затем все остальные элементы. Опытные электрики рекомендуют соединять автоматы между собой с помощью гребенки. Во-первых, это удобно, а во-вторых, очень надежно. К тому же на процесс соединения автоматов вы потратите меньше времени, хотя, конечно, за гребенку придется немного переплатить.
Сборка электрического щитка
Опытные электромонтеры собирают электрощиты аккуратнее и быстрее новичков. Для сборщика со стажем характерна плотность монтажа проводки, прямые углы и наглядность полученной схемы. Качественная сборка требует практических и теоретических знаний, умения пользоваться оборудованием
Поэтому важно понимать, как выполняется сборка распределительного щита
DIN-рейки
DIN-рейки представляют собой металлический профиль, предназначенный для быстрого и удобного монтажа модульных устройств, обычно автоматов или УЗО. Рейка выполнена из железа. При необходимости ее можно укоротить до нужного размера болгаркой.
Рейка крепится в щит саморезами. Ее длина подбирается исходя из количества и ширины устройств, которые на нее необходимо установить. Однако лучше оставить некоторый запас по размеру, и взять DIN-рейку на 5-10 см больше. Такое решение пригодится при будущей модернизации щита или добавлении новых устройств. Например, дополнительных групповых автоматических выключателей.
Установка и подключение модульных устройств
Автоматы, УЗО и прочее оборудование устанавливается в щит при помощи DIN-реек. Для этого на каждом из приборов в их задней части предусмотрена защелка.
Для демонтажа потребуется отвертка. С ее помощью нужно оттянуть нижний зуб монтажного ушка. Его можно найти на задней части любого современного автоматического выключателя.
Подключение модульных устройств обычно выполняется с помощью винтовых клемм. Немного реже в слаботочном оборудовании используются зажимы типа WAGO, в которые достаточно вставить оконцованную гильзой жилу провода.
Кабельный ввод для щита
Если щиту предстоит работать в квартире, то достаточно ввести провода через одно из его отверстий
Важно проконтролировать, чтобы изоляция проводки не перетиралась о металлические края отверстия, которые должны быть гладкими и без металлических заусенцев
Если условия эксплуатации щитка более тяжелые (пыль, капли воды), то необходимо позаботиться о герметичности входных и выходных кабелей. Для этого применяются герметичные вводы. Они бывают с минимальной базовой защитой. Такие вводы дешевые и предохраняют щитовое оборудование от попадания крупной пыли. Но есть и более дорогие модели, которые способны обеспечить полную герметичность места ввода провода и обезопасить щитовые приборы от прямых струй воды.
Место для установки электрощитка
Правильная установка избавит обслуживающий персонал от множества проблем в будущем. Поэтому при выборе места для монтажа следует руководствоваться рядом простых правил:
- Электрощит выполняется доступным, его дверь должна легко и беспрепятственно открываться квалифицированным персоналом. Поможет при срочных аварийных переключениях или ремонте.
- Щит нельзя располагать в местах, где возможно подтопление. Никакой герметичный ввод не спасет внутренности щитка от длительного пребывания под водой. Касается это и дач с весенними паводками.
- Если щит негерметичный, то его допустимо устанавливать только в сухих помещениях. Дождь и влага из воздуха способны проникнуть внутрь и привести к коррозии.
- Следует избегать горючих и взрывоопасных паров, а также мучной или древесной пыли. Контакторы, магнитные пускатели и реле, устанавливаемые в щиты, во время работы способны искрить. Этот фактор способен привести к возгоранию или взрыву.
Снятие изоляции с кабелей
Если проводов мало, для снятия изоляции можно воспользоваться любым острым ножом, хоть кухонным или канцелярским
Здесь важно надрезать только изолирующий слой и не повредить токоведущие жилы. Данный навык приходит с опытом
Если проводки много, то рациональнее купить специализированный нож для разделки кабелей. Он позволяет выполнять электромонтажные работы быстрее и качественнее, с меньшими затратами физической силы и рисками получить травму (порезаться).
Подключение групповых потребителей

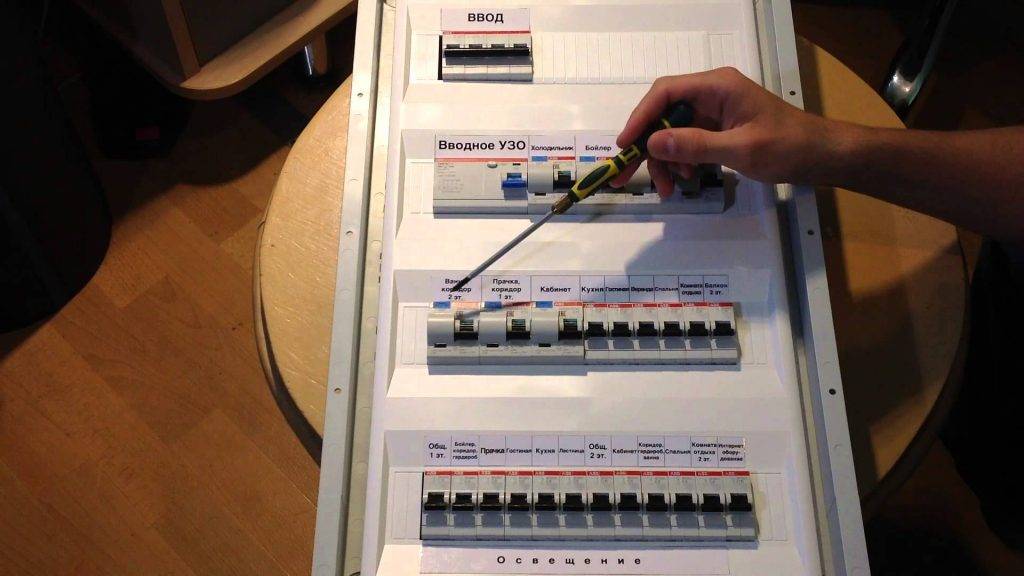

Для наглядности и удобства подключения отдельных потребителей их принято разделять по группам. Такой подход позволяет собрать горизонтальную линейку из дифавтоматов. Обычно она располагается в нижней части щита. Каждый автомат помечается отдельной биркой, указывающей на его назначение. Например, «свет в гостиной» или «стиральная машина».
Бирки пишутся рукой на небольших листах бумаги или приобретаются в электротехническом магазине. Второй вариант удобнее, так как магазинная бирка для электрического щита имеет клейкий слой и проще крепится рядом с соответствующим автоматом
Независимо от способа обозначения, важно позаботиться, чтобы указанные надписи были читаемыми для других людей
Сборка и монтаж щитка на стене
Монтаж электрощитка на стене делается двумя способами — наружный, или накладной и внутренний, или врезной. После установки коробки на место производится сборка электрощита.
Наружное крепление
Это более простой способ, но менее эстетичный. Кроме того, есть опасность механического повреждения щита в процессе эксплуатации. Производится такая установка следующим образом:
- пустая коробка без наружной крышки прикладывается к стене и через крепёжные отверстия отмечают места установки дюбелей;
- в отмеченных местах в стене сверлятся отверстия и забиваются пластмассовые части дюбелей;
- коробка прикладывается к стене и в крепёжные отверстия забиваются дюбеля.
Если щит большой и металлический, то вместо пластмассовых дюбелей используются анкерные болты.
Внутренняя установка
Внутренняя установка сложнее, но результат получается более качественным:
- коробка прикладывается к стене, и отмечаются её контуры и места входа кабелей;
- углошлифовальной машинкой или перфоратором вырезается углубления для установки электрощита и подходящих кабелей;
- дюбелями или анкерными болтами шкаф крепится в месте установки;
После установки, сборки и подключения щели вокруг распредщитка заполняются шпаклёвкой, цементом или монтажной пеной. Собрать такой электрощиток можно своими руками или приобрести готовый.
УЗО и автоматические выключатели (АВ) для отдельных групп
Каждая линия потребителей, выходящая из кросс-модуля, защищается отдельными автоматами и УЗО. Когда речь заходит об их установке в распределительный щиток, сразу возникает два вопроса:
- Как правильно выбирать защитные устройства по номиналу и дифференциальному току отсечки?
- Как и в какой последовательности УЗО и автоматы соединяются между собой?
Постараемся дать на них развернутые ответы. Для начала давайте выясним, какие функции выполняют представленные устройства:
- УЗО защищает человека от поражения электрическим током, при этом оно не может защитить себя и электроустановку от сверхтоков и токов короткого замыкания. Поэтому систему электроснабжения в обязательном порядке следует оснащать одновременно и УЗО, и АВ.
- Автоматические выключатели же никак не реагируют на токи утечки, но защищают цепь от перегрузок и коротких замыканий.
В основе защитного действия УЗО лежит принцип ограничения (за счет быстрого отключения) продолжительности протекания тока через тело человека при непреднамеренном прикосновении его к элементам, находящимся под напряжением. При нормальных условиях ток, протекающий по нейтральному проводу, точно равен току в фазном проводе. Если между ними возникает разница из-за утечки на землю через поврежденную изоляцию или через тело человека, то прибор реагирует на это немедленным отключением сети.
Чтобы понять, каким номиналом должны обладать аппараты защиты, обратимся к мнению специалиста.
Сергей Савельев
Розеточные линии (сечение кабеля 2,5 мм²) защищаются АВ на 16А, линии освещения (сечение кабеля 1,5 мм²) АВ на 6 или 10 А. Потребители мощностью более 3,5 кВт подключаются к щиту отдельным кабелем через отдельный АВ. Сечение кабеля и номинал АВ в этом случае нужно рассчитывать.
На корпус АВ всегда наносится буквенное обозначение категории устройства по току срабатывания (например, B16, C16). Цифра, стоящая после буквы, обозначает номинал устройства в амперах. В бытовых системах используются АВ следующих категорий: «В» и «С». Устройства категории «B» срабатывают практически мгновенно при увеличении тока в цепи до 3–5 номиналов. Устройства категории «C» рассчитаны на мгновенное отключение при 5–10 номиналах. Следовательно, автоматы категории «В» наиболее чувствительны к токам короткого замыкания и особенно рекомендуются для деревянного домостроения.
Теперь, что касается УЗО: эти устройства выбирают сразу по трем параметрам:
- По номинальному току. Обозначение номинального тока прописывается в амперах и наносится на корпус устройства. При этом буквы, обозначающие категорию отключения (которые используются для маркировки автоматических выключателей или дифференциальных автоматов), на корпусе УЗО не прописываются.
- По номинальному дифференциальному току – основной параметр УЗО, обозначаемый в миллиамперах (10 мА, 30 мА и т. д.).
- По категории токов утечки: устройства группы – «АС» – срабатывают только на переменный ток утечки. Более чувствительные устройства (группа – «А») – реагируют и на переменные, и на пульсирующие токи утечки. В простых домашних системах допускается использовать устройства группы – «АС».
Сергей Савельев
УЗО на 30 мА ставят «во главе» группы автоматических выключателей (например, 3-4 автомата подключаются к одному УЗО). Номинальный ток УЗО при этом должен быть не меньше, чем у вышестоящего АВ (как правило, вышестоящим является вводной АВ).
Итак, к каждому УЗО можно подключать несколько АВ, защищающих отдельные группы потребителей.
Если номинал УЗО больше или равен номиналу вышестоящего автомата, то к такому УЗО можно подключать несколько АВ (даже если суммарный номинал автоматов будет больше номинала УЗО). Если же номинал УЗО меньше вышестоящего АВ, тогда к УЗО можно подключать несколько автоматов, только при одном условии: если их суммарный номинал не превышает номинального тока УЗО.
Проще говоря, само УЗО находится под надежной защитой, если до или после устройства в цепь включен АВ, номинал которого меньше или равен номиналу УЗО.
И еще о номинале УЗО.
R0c0t Пользователь FORUMHOUSE
Помещения с высоким уровнем влажности (ванные комнаты, душевые) рекомендуется защищать УЗО с дифференциальным отключающим током – 10 мА, если на них выделена отдельная линия. В остальных случаях, например, если одна линия выделена на несколько помещений (кухня, ванная и т. д.), следует использовать УЗО с дифференциальным током срабатывания – не более 30 мА (СП 31-110-2003).
Как создать схему
Перед началом компоновки составляют план снабжения дома электричеством с учетом всех отдельных линий и мощных агрегатов, которые собирают в группы.
- Мощные пользователи, потребляющие более двух киловатт, компонуют в группы. На каждой линии ставят автомат, выдерживающий указанные нагрузки.
- Посудомойки, стиралки, кондиционеры, требующие небольшой мощности, подсоединяют к автоматическим выключателям, рассчитанным на 16 А. выбирают кабель сечением 2,5 мм².
- Агрегаты большой мощности потребуют автоматов на 25 А, сечение питающего кабеля увеличивают до 4,6 мм². Такие линии проводят одним целым проводом.
- Для розеток подводят контуры на каждую комнату, проектируют трехжильный провод сечением 2,5 мм². Индивидуальные ветки на розетку ставят в распределительных коробках.
Осветительные приборы делят на группы, подсоединяют к одному кабелю 1,5 мм², линия потребует автомата на вводе в 10 А.
Требования при проектировании
Категорических стандартов относительно наполнения щитка модулями не разработано, но есть некоторые правила. Логично размещать вводный рубильник в верхнем ряду, в начале, перед другими прерывателями.
Правила проектирования:
- В жилых домах монтаж электрощита предусматривает сплошные ограждающие устройства для закрытия частей под напряжением. В помещениях для спецперсонала дверки шкафов ставят сетчатыми или с отверстиями. В любом случае общие щитки на площадках снабжают замками.
- После рубильника по инструкции ставят измерительные общие установки. Слева-направо монтируют УЗО групповой категории, например, на кухню, ванную, для освещения, розеток.
- Далее проектируют автоматические прерыватели по очередности: осветительного контура, общих розеток, выделенные магистрали на стиралку, электрический котел, водонагреватель и другие.
Расчет количества мест в щитке
Размер корпуса должен вмещать все предусмотренные модули, входить в стеновую нишу. Габариты выбирают после определения списка устройств, при этом желательно оставить место для резерва.
Учитывают следующее:
- стандартный одинарный автомат — 17,5 мм, двойной — 35 мм, тройной — 52,6 мм;
- двухмодульное УЗО на 1 фазу — 35 мм;
- четырехмодульное УЗО на 3 фазы — 70 мм;
- двухмодульный дифавтомат на 1 фазу — 70 мм;
- клеммник на DIN рейке — 17,5 мм на 1 модуль;
- счетчик 105 – 140 мм;
- трехмодульное реле напряжения — 52,5 мм;
- розетка на DIN рейке — 52,5 мм.
Схема на несколько групп
Электроэнергия, подающаяся к дому, равномерно распределяется между потребителями. Трехфазный ввод делят на группы агрегатов по мощности.
Выделяют несколько стандартных схем:
- Схема №1. На входе монтируют двойной автомат, при этом его номинал — не более показателя вводного тока. Выключатели ставят после автомата, группируют слева-направо. Первыми фиксируют прерыватели на мощных потребителей, затем — управляющие механизмы для розеток, последними ставят автоматы для освещения.
- Схема №2. Для предохранения от токового удара предусматривают УЗО. Если защитное устройство одно, его располагают после общего рубильника.
- Схема №3. Совершенная система, когда каждая связка подключена к собственному УЗО и отделена от других. Так каждый контур имеет собственный автомат, но размер шкафа должен быть больше.
- Схема №4. Оптимальная схема, в ней предусмотрено 2 DIN рейки, т. к. все комнаты и контуры подсоединены к собственному УЗО и автомату. На верхней шине ставят все УЗО, а на нижней — автоматические прерыватели.
