Естественная и вытяжная вентиляция кухни с газовой плитой и вытяжкой

Нормы и требования к кухонным вытяжным системам и монтажу

Кухня является весьма специфическим помещением, и к вентиляции здесь предъявляются особые требования. Перед тем как устанавливать устройство над плитой на кухне, желательно предусмотреть место под отдельную розетку, так как вытяжка должна быть включена постоянно.

При этом розетка должна быть доступной. Не стоит забывать и о требованиях безопасности, говорящих о том, что она может находиться  не ближе, чем в 60 см от мойки и плиты. Это нужно для того, чтобы не допустить попадания на розетку воды или горячего воздуха.

Ни в коем случае не стоит отклоняться от инструкции по подключению прибора к электросети тремя проводами по схеме «ноль — фаза – земля». Заземление является важным моментом для обеспечения безопасности и поможет избежать неприятностей.

Если жир и влага, осевшие на решетке, станут причиной электрического пробоя от двигателя на металлический корпус, заземление отключит прибор, а также выровняет потенциалы.

Изоляция заземляющего провода желтая с зеленой полосой. Правильная розетка для вытяжки и системы вентиляции на кухне должна быть с контуром заземления, к клемме штепселя которого и подсоединяется этот провод.

Если же розетка не имеет подобной защиты, следует организовать заземление самостоятельно. Нелишним будет и подключить вытяжку при помощи кабеля с устройством защитного отключения (УЗО).

Виды вытяжек для кухни и их особенности

Современный рынок предлагает немало конструктивно различающейся продукции, позволяющей учитывать дизайн вашей кухни, расположение плиты, а также массу других факторов. На сегодняшний день различают следующие виды кухонных вытяжек с отводом.

Навесная конструкция

Такая модель крепится непосредственно к стене. По форме бывают плоскими или купольными. Основными достоинствами можно считать экономию занимаемого места, большое количество бюджетных моделей, а также возможность подбора размеров в соответствии с установленной газовой или электрической плитой.


Примеры навесной вытяжки в обычной квартире

Островная (подвесная) конструкция

В отличие от предыдущего решения, островной тип предполагает установку на потолке. Такой вариант подойдёт тем, у кого плита располагается не у стены, или имеется подвесной потолок на кухне. Однако имеются и недочёты – высокая стоимость техники и её монтажа.


Выглядит вытяжка красиво, но цена способна отпугнуть

Встраиваемая конструкция

Иногда производители кухонной мебели оборудуют в одном из подвесных шкафов отверстие. Если вы являетесь обладателем такой комплектации – можете без раздумий остановить свой выбор на встраиваемой вытяжке. Экономия места в помещении, удобство установки и способность вписаться даже в самый изысканный интерьер будут несомненными плюсами.


Сэкономленное место и удобство доступа налицо

Угловая конструкция

Многие стремятся поместить плиту в углу кухни. Это разумный подход, и специально для такой компоновки придумана угловая форма. Она хорошо сэкономит пространство в небольшом помещении. В остальном этот вариант подобен навесному виду.


И запахи улетучиваются, и в облике кухни – гармония

Наклонная конструкция

Эта модель является подвидом навесного варианта. Подходит для стильных и не очень больших кухонь. Помимо компактности, к достоинствам можно отнести удобство очистки. Но, увы, стоимость подобного устройства будет значительно выше простых предложений.


Более стильного и компактного решения не найти

ОБРАТИТЕ ВНИМАНИЕ!

Для самых обеспеченных и респектабельных людей существует элитный вид вытяжек – каминные. Их отличает неповторимый и изысканный внешний вид. Для полноценной работы нужна качественная вентиляция в доме или квартире. Также этот вариант считается одним из самых трудоёмких в плане установки.

Плюсы и минусы естественной вентиляции

Среди преимуществ естественных вентсистем следует отметить:

  • Постоянное функционирование, за редким исключением.
  • Независимость от дополнительного оборудования, которое может временами выходить из строя.
  • Полностью автономная и «бесплатная» работа, не зависящая от наличия электроэнергии.
  • Способность удалять все основные виды кухонных загрязнений, выбрасываемых в воздух в процессе готовки пищи – в том числе, угарный газ и взрывоопасный пропан.
  • Полностью бесшумная работа всей системы.

К недостаткам естественной вентиляции относят:

  • Неэффективность работы вентсистемы, когда на улице стоит жаркая погода. Прохладный и плотный внутренний воздух не может подняться наверх сквозь разогретый и легкий наружный. В некоторых случаях может даже начаться обратное движение, полностью парализующее процесс вентиляции кухни. Выходом в подобной ситуации является проветривание помещений при помощи открытых окон и форточек.
  • Относительно небольшая скорость воздухообмена. Если в доме проживает большая семья, и готовить пищу приходится часто и в больших количествах, то лучше отказаться от естественного варианта в пользу принудительной вентиляции.
  • Необходимость обеспечения притока воздуха извне для нормальной естественной циркуляции. В этом отношении приточная вентиляция бывает организованная и неорганизованная. В первом случае приток происходит через специально проделанные технические отверстия. При неорганизованном способе внешний воздух проникает в дом через естественные неплотности в дверях и окнах, поры в деревянных конструкциях.

Внимание! Современные пластиковые окна и металлические двери уменьшают возможности для неорганизованной циркуляции. Поэтому, в целях улучшения воздухообмена понадобится вставить дополнительные впускные клапаны в стены или рамы окон

Правильная организация естественной кухонной вентиляции

Вентиляционные каналы в многоквартирных домах монтируются уже на этапе строительства. В частном доме вентсистему придется устанавливать самостоятельно. Уже на стадии проектирования следует соблюдать ряд правил:

  • Естественная вентсистема должна охватывать все помещения дома, в том числе и кухню.
  • Проектирование вентиляции следует производить в соответствии с положениями строительных нормативов. СНиП устанавливают минимальный показатель воздухообмена для кухни в 100м³ ежечасно при использовании газовой плиты, и в 60м³, когда пища готовится на электропечи. Подобную скорость циркуляции обеспечивают парные отверстия в противоположных стенах, каждое из которых имеет диаметр 16 см.
  • Оптимальная разница по высоте между входным и вытяжным отверстием вентсистемы должна составлять порядка 5м. Так можно обеспечить стойкую тягу для вентиляции естественного типа. Поэтому выход вентканала рекомендуется расположить в частном доме под коньком.

При соблюдении этих условий естественная вентиляционная система сможет обеспечить эффективный воздухообмен в кухне и прочих помещениях дома.

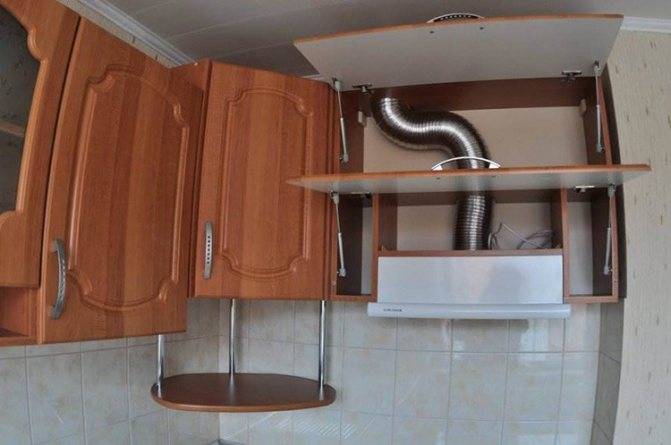

Особенности монтажа встраиваемой вытяжки

Встраиваемая вытяжка по своим техническим параметрам не отличается от наклонной или купольной модели. Основное отличие – в дизайне, например, кожух в высоком изделии выполняет декоративную функцию. При правильной установке вытяжка практически незаметна на кухне, в зоне видимости остается только панель управления. Она подойдет для маленьких помещений или кухонь, оформленных в стиле кантри, классическом или деревенском дизайне.

Для монтажа такой конструкции в доме необходимы определенные профессиональные навыки. Для ее размещения нужен шкаф, который устанавливают на требуемом расстоянии над плитой. Можно отвести под вытяжное оборудование уже имеющуюся мебель или изготовить шкафчик индивидуально.

Рассмотрим пошаговый процесс установки вытяжки в уже смонтированную мебель.

  1. В шкафчике следует вынуть дно и полки. Можно для жесткости установить дополнительный крепеж.
  2. В верхней панели нужно вырезать отверстие для последующей установки воздуховода. Его можно выпилить лобзиком.
  3. Установить вытяжку в шкаф и закрепить при помощи саморезов.
  4. Далее следует повесить на место шкафчик с вытяжкой.
  5. Установить и закрепить воздуховод.
  6. Подключить и проверить работу системы.

Гофрированный воздуховод в зоне видимости может испортить дизайн любой кухни. Рекомендуется спрятать его внутри мебели или использовать декоративную модель. Как вариант – установить пластиковую конструкцию, которая визуально выглядит гораздо лучше.

Главные составляющие части вентиляции для кухни

Нормальное состояние атмосферы в помещении, где периодически работает газовая или электрическая плита, образуется большое количество запахов и испарений, удается поддерживать благодаря трем основным составляющим вентиляции кухни:

  • Принудительная вентиляция, обычно вытяжка в виде зонтика или рупора, установленного над варочной поверхностью. Для большой кухни точек забора загрязненного потока или просто окон в воздуховодах может быть несколько. На долю вытяжной системы вентиляции приходится до 90% нагрузки по очистке атмосферы кухни, а иногда и всей квартиры;
  • Естественная приточно-вытяжная вентиляция, основанная на вентканалах, встроенных в конструкцию здания. Простой и надежный способ удаления воздушного потока за счет естественной тяги в кирпичной вентиляционной шахте высотного дома. Обеспечивает 20-25% максимальной потребности в притоке свежего воздуха. Этого достаточно для создания комфортной атмосферы в квартире, но явно маловато для полновесной борьбы с продуктами горения газа и испарениями.

Обязательно нужно вспомнить оконные вентиляционные фрамуги и приточные клапаны. О них, как правило, не упоминают, считая их просто способом проветривания помещения кухни и квартиры. Но именно приточные устройства позволяют эффективно управлять притоком свежего воздуха в квартиру и кухню, обеспечивая минимальные потери тепла.

Методика планирования и построения системы вентиляции в кухне в значительной степени зависит от планировки и состояния квартиры. В новых проектах квартир естественная канальная вентиляция может и отсутствовать, но в этом случае обязательно должна присутствовать принудительная система удаления воздушных потоков.

Квартиры еще советской постройки, как правило, оборудовались небольшими кухнями с обязательными вентиляционными выводами, чаще всего без зонтичных вытяжек. Рупоры или зонтики владельцы устанавливали и подключали к вытяжным каналам в большей части своими силами.

Это не означает, что естественная вентиляция на кухне в квартире старой планировки не справляется со своими функциями. Упрощенная система вентиляция кухни обеспечивала достаточную мощность, но ее конфигурация и расположение не спасало от отложения жировых и пылевых налетов на стенах и меблировке кухни, а иногда и квартиры.

Как работает кухонная вентиляция

Чтобы сделать на своей кухне хорошую и качественную вентиляционную систему, нужно понимать, как это все работает. В старых многоквартирных домах на кухне уже есть вентиляция, устроена она по типу магистрали и прилегающих к ней спутников. Со всех квартир (это и есть спутники) отработанный воздух попадает в магистраль (она общая для всего дома). После того, как «грязный» воздух собрался в магистрали, он выходит наружу. Из магистрали (еще называют шахтой) в квартиру ничего не попадает. А вот свежий воздух должен поступать в помещение через открытые окна (летом) и щели в окнах (зимой). Но деревянные окна постепенно приходят в негодность, и хозяева заменяют их на пластиковые. Следовательно, свежий воздух не может попасть в квартиру. Решить эту проблему можно с помощью проветривания. Но это не выход из сложившегося положения. Чтобы в квартире или доме всегда было свежо и ничем посторонним не пахло, воздухообмен должен быть постоянным. Если же воздухообмена не происходит, то вы сразу заметите плесень, влажность, запахи от еды будут во всех комнатах, появится грибок, будет ощущаться нехватка кислорода.

Система вентиляции очень быстро засоряется, а значит ее нужно периодически чистить. Жильцы многоквартирных домов считают, что этим должны заниматься только специализированные организации. Но это далеко не так. От состояния вентиляции и степени ее загрязнения зависит климат в вашей квартире. Если вы замечаете, что после тщательной уборки (примерно через сутки) на полу появляются клочки пыли, в комнатах нечем дышать, а на кухне вообще жара, то вентиляция засорилась и ее нужно срочно чистить. Есть еще один способ проверить. Нужно взять листок бумаги и поднести его к вентиляционной решетке. Если листок не колышется, то значит пора чистить вентиляцию.

Главные правила установки вентиляции в кухне частного дома

С учетом существующих требований, отверстие, способствующее притоку воздушных масс, должно быть размещено на внешней стене жилища, на высоте около 2 метров от фундамента. В свою очередь, с учетом всех норм, отверстие для вывода воздуха из кухонного помещения располагается на крыше. Но в этом случае следует учесть тот факт, что труба дымохода, куда осуществляется сведение всех каналов вентиляции, должна находиться на высоте более чем 50 сантиметров над кровлей.

С учетом того что кухонное помещение в доме — это одна из главных комнат, где требуется качественная вентиляция, то в ней просто обязательно осуществить монтаж вентиляционного канала, встроенного типа в который через присутствующую отдушину будет проникать исходящий поток воздуха.

Если вентиляция для кухни была правильно распланирована и смонтирована, то основная часть воздуха будет перемещаться из комнат дома в кухню, а уже оттуда, вместе с присутствующими там запахами и выделенными газами будет выходить наружу. Именно поэтому качеству вентиляционных каналов нужно уделять больше внимания.

С учетом существующих норм, для установки качественной вентиляции используя специальные таблицы, требуется произвести расчет площади прямоугольного сечения каналов, в результате чего осуществлялся бы полноценный вывод отходов, скопившихся в воздушных массах, на улицу. После выполнения расчетов необходимо осуществить монтаж вышеуказанных каналов внутрь стен.

Данное устройство вентиляции выполняется из нержавейки и имеет гладкую поверхность, это необходимо для предотвращения оседания на поверхности каналов различных загрязняющих элементов. Отверстия для входа и выхода воздушных масс закрываются специальными решетками, чтобы предотвратить проникновение в них различных посторонних элементов и грязи. В зимнее время года канал следует подвергать подогреву, для этого достаточно будет установить рядом с ним любое оборудование для обогрева.

5 Кухня без вытяжной системы

Немало людей делают выбор в пользу отсутствия вытяжки. Некоторым из них она просто не нужна, а для других её недостатки перевешивают преимущества. Вот в каких случаях можно безболезненно без неё обойтись:

Некоторые люди практически не готовят на кухне, а всю еду заказывают или только разогревают в микроволновке — в силу отсутствия времени, нежелания или неумения готовить. Есть и те, кто дома практически только ночует. Для них кухня — это, скорее, дополнительная комната или столовая. Конечно, в таком случае от вытяжки мало толка.

  • В помещении уже установлена мощная вентиляционная система, надёжно вытягивающая наружу все неприятные запахи. Так как вытяжка — это тоже прибор вентиляции, она в этом случае будет просто дублировать функции, которые уже есть, и приобретать её необязательно.
  • В кухнях с электроплитой этот аппарат куда менее нужен, чем в тех, где установлена газовая плита. Да, у него есть немало других полезных свойств, но электрическая плита не выделяет угарного газа, поэтому безопасность обеспечивается и без вытяжки.

Конечно, устанавливать их или нет, каждый решает для себя сам, но первое, что стоит запомнить, — это то, что вариантов, правильных во всех без исключения ситуациях, нет, и выбирать нужно, ориентируясь на собственный ритм жизни и уровень комфорта.

Настенные

Купольный (каминный) тип агрегатов, наиболее распространенный вариант устройств, устанавливаемых на кухне. Поскольку аппарат имеет большие размеры в отличие от встраиваемого варианта, устанавливать вытяжку в шкаф не требуется.

Установка вытяжки на кухне своими руками имеет следующий алгоритм:

  1. Рулеткой отметьте нужное расстояние от плиты вверх (как правильно установить вытяжку над газовой плитой было сказано выше).
  2. С помощью уровня проведите горизонтальную линию. Эта линия будет служить ограничением, и нижняя часть корпуса должна быть на этой высоте. После чего найдите центр отрезка и от него проведите вертикаль, применяя тот же уровень.
  3. Далее требуется замерять высоту аппарата — если его верхняя часть (труба) будет упираться в потолок, ее нужно укоротить, ведь корпус не должен опускаться ниже отметки.
  4. Измерьте от нижнего края аппарата расстояние до последних пар креплений на его корпусе, и перенесите этот размер на вертикаль на стене. Начинать нужно от нижней горизонтали, после чего провести линию, параллельную нижней.
  5. На верхней горизонтали отсчитайте от центра расстояние, на котором будут находиться крепления.
  6. С помощью перфоратора или дрели сверлятся отверстия в стене под дюбели, в которые будут вкручиваться шурупы.
  7. Монтаж рекомендуется начинать в верхней части аппарата, после чего он должен быть выравнен по горизонтали и окончательно зафиксирован.
  8. В заключение, прикрепите гофру или пластиковый канал к выходному отверстию с одной стороны, и к вентиляционной шахте — с другой.

Аргументы «ПРОТИВ»

  1. «Всю жизнь без нее обходились и ничего». Представители старшего поколения искренне не понимают, зачем устанавливать дополнительные приборы для очистки воздуха, когда достаточно включить стенную вытяжку или устроить сквозное проветривание через окно и дверь.
  2. «Нет лишних денег». Любое оборудование требует затрат на покупку, монтаж и обслуживание, а если бюджет резко ограничен, экономят обычно на второстепенных вещах, к которым относят вытяжку.
  3. «Итак мало места». Разумеется, громоздкая островная или купольная модель не впишется в интерьер хрущевской кухоньки, но подвесной или встроенный вариант подобрать нетрудно.
  4. «Слишком громко работает». Да, устаревшие приборы со слабым мотором далеки от норм акустического комфорта, однако среди новинок можно отыскать недорогую и тихую вытяжку.
  5. «Портит интерьер». Оборудование, приобретаемое в уже готовую кухню, действительно может выбиваться из общей дизайнерской концепции. Чтобы этого избежать, покупку нужно планировать заранее, на этапе ремонта и обустройства.
  6. «Фильтры — рассадник заразы». Так и будет, если своевременно их не заменять и не чистить прибор внутри.
  7. «У меня электрическая/индукционная плита». При таком условии необходимость в кухонной вытяжке ниже, чем при использовании газа, но очистка воздуха от ненужной влаги, запахов и частичек пищи не повредит.
  8. «Бытовая вентиляция справляется с проветриванием». Резонный довод, но не всем так повезло.
  9. «Я почти не готовлю дома». Многие занятые люди предпочитают заказывать еду с доставкой, приобретать разогреваемые полуфабрикаты или питаться в заведениях.
  10. «Это дань моде». Некоторым кажется, что производители бытовой техники преувеличивают пользу вытяжек, чтобы продвинуть свою продукцию на рынке и нажиться на внушаемых покупателях.

Классификация вытяжек

При монтаже учитывают разновидность, особенности устройства, вид крепления. Вытяжные устройства работают на двух режимах очистки.

  • Принудительный отвод – загрязненные воздушные потоки направляются через трубу из помещения в шахту. Проточные вытяжки отличаются высокой производительностью.
  • Циркуляция потоков – воздушные массы проходят через угольные фильтры.

Кухонные вытяжки с подключением к вентиляции устанавливаются с отводами двух типов.

Разновидность отводаПлюсыМинусы
1.     Воздуховод из пластика (ПВХ)Выполняется в виде эластичной трубы или узких элементов. Имеет эстетичный вид, компактен, ставится без дополнительного короба. Труба из ПВХ не шумит, не сопротивляется воздушным потокам.Сложность сборки, обойдется дороже гофры. Короба из твердого пластика гудят и вибрируют.
2.     Алюминиевая труба (гофра)Материал удобен для самостоятельной установки. Сгибается для соединения с отверстием нужного размера. Не шумит.Не эстетичный внешний вид.

Производители выпускают каминные вытяжки с креплениями для стен, угловые – для угловых плит, островные с потолочными креплениями – для плит, стоящих в центре большого помещения. Материал – «нержавейка» или эмалированная сталь, реже — пластик. Для маленьких помещений таких как кухня создают встраиваемые выдвижные панели с трубой.

Виды вентиляционных систем для кухни

Даже самая совершенная естественная вентиляция не способна справиться с атмосферой кухни, поэтому она нуждается в использовании дополнительных систем, способных интенсифицировать воздухообмен. Классифицируются подобные устройства по:

  • методу установки;
  • принципу работы.

В зависимости от того, какая конструкция будет выбрана, будут отличаться как полученные результаты, так и затраты на создание оттока загрязненного воздуха. Пары, концентрирующиеся в атмосфере кухни, содержат множество жиров, сажи и других загрязнений, которые, если их не удалять, будут оседать на мебели, быстро приводя ее в неприглядное состояние. То же самое грозит свежесделанному ремонту. Установить вытяжку можно как самостоятельно, пользуясь прилагаемой к ней инструкцией, так и с привлечением специалистов, которые выполнят эту работу с учетом особенностей вентиляционной системы конкретного дома.

Дизайн кухни с коробом

Внутри некоторых типовых квартир есть кухня с выступом – это вентиляционные короба, внутри которых проходят шахты удаления отработанного воздуха. Вентиляция кухни и жилых комнат, кухни и санузла, как правило, разделены по автономным вентканалам.

Вентиляционные короба могут быть:

  • маленькие (глубина, ширина до 60 см);
  • большие (более 60 см);
  • прямоугольные;
  • сложной формы.

Такие венткороба образуют внутри кухни ниши, которые при правильном подходе можно функционально использовать. Убирать, закрывать, производить монтажные работы с такими конструкциями категорически запрещено, так как это нарушит ход естественного вентилирования всего дома.

Варианты обустройства, использования венткороба:

внутри кухни ниши можно использовать как шкаф для хранения кухонной утвари;

  • небольшой угловой венткороб может отлично вписаться в конструкцию кухонной мебели;
  • включить в общий интерьер как элемент декора;
  • если позволяет площадь, можно установить камин;
  • на стене короба можно повесить зеркало;
  • разместить панель для хранения мелкой кухонной посуды, ножей, другой утвари.

Для частного дома такая проблема не актуальна из-за особенностей планировки. Здесь расчет вентиляции кухни производится на этапе проектирования дома.

Решая, как сделать вентиляцию в доме, квартире, следует отдельно произвести расчет вентиляции кухни, так как от этого во многом зависит комфортное пребывание внутри жилого пространства.
