Мелкозаглубленный ленточный фундамент МЗЛФ
Согласно СП 22.13330.2011 «СНиП 2.02.01-83*. Основания зданий и сооружений», вид МЗЛФ зависит от степени пучинистости грунта.
RolandspbУчастник FORUMHOUSE
Есть ограничения на тип фундамента при разных видах пучинистости грунта. Суглинок при различных показателях текучести может быть отнесен к любой группе по степени пучинистости, стало быть, при более текучем суглинке согласно СП надо делать монолит.
Так, МЗЛФ из монолитного железобетона рекомендуют делать на пучинистых грунтах с УГВ не выше 1 метра от поверхности земли.
Его закладывают выше уровня промерзания, на глубине 200-500 мм от поверхности. При невысокой стоимости изготовления для этих фундаментов характерна высокая надежность, они служат без ремонта по 15-20 лет.
Единственное: МЗЛФ нуждается в утеплении высокого качества – и ленты, и отмостки – чтобы снизить воздействие морозного пучения. По конструкции МЗЛФ делят на два вида: классического прямоугольного сечения и Т-образной формы.
Подошва МЗЛФ Т-образного сечения делает площадь опирания больше и работает на изгиб, а верхнее ребро принимает вертикальные нагрузки от вышерасположенных конструкций.
На мелкозаглубленных ленточных фундаментах с подошвой строят тяжелые каменные здания, а прямоугольные годятся для каркасников и деревянных строений.
На слабопучинистых и непучинистых грунтах можно делать мелкозаглубленную ленту из ФБС.
Как сделать фундамент из блоков ФБС: пошаговая инструкция
Устройство фундамента из блоков ФБС начинается с исследования грунта, определения типа конструкции с учетом особенностей местности и разработки проекта.
Затем приступают к подготовительным работам.
Шаг 1. Подготовительные работы
На этом этапе выполняют земляные работы:
Делают разметку.

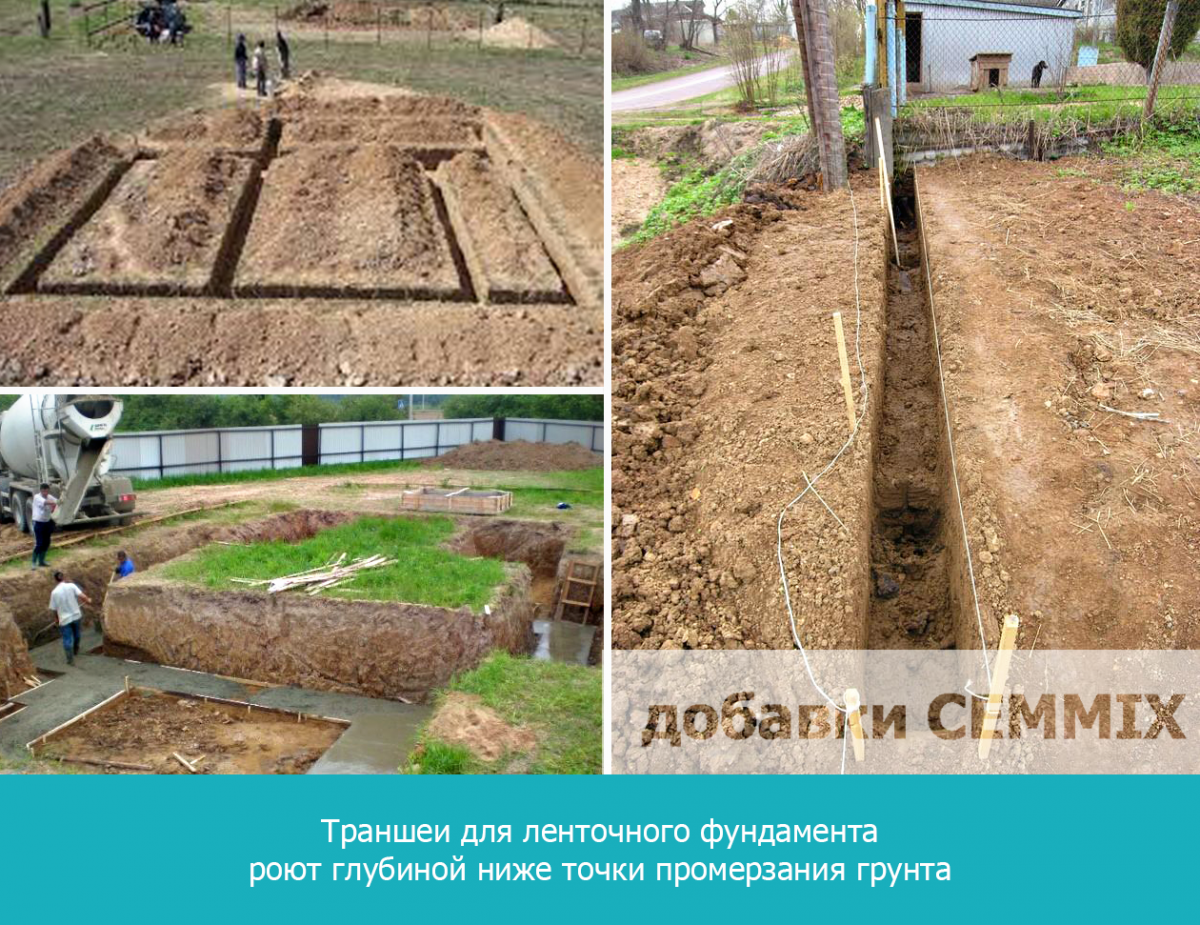

Траншеи для ленточного фундамента роют глубиной ниже точки промерзания грунта.
На дно траншеи укладывают и утрамбовывают песчаную подушку (либо подушку из песка и щебня средних фракций), толщина которой составляет 30–40 см
Важно уложить ее таким образом, чтобы получить ровную горизонтальную поверхность без перекосов.
Шаг 2. Устройство подошвы
Технология изготовления фундамента из блоков ФБС подразумевает устройство так называемой подошвы. На плотных грунтах ее изготавливают из блоков ФЛ; на слабых грунтах и при возведении зданий более двух этажей предпочтительна монолитная подошва, которая заливается в опалубку и армируется металлическими прутками с сечением 12–16 мм.
При проведении работ в холодное время года в бетонных смесях для заливки подошвы применяют пластифицирующие, ускоряющие и противоморозные добавки, которые позволяют получать прочный и качественный бетон даже при очень низких температурах, такие, какHotIce CEMMIX, которая сочетает в себе свойства пластификатора, ускорителя твердения и противоморозной добавки. ПрименениеHotIce CEMMIXпозволяет обойтись без виброобработки свежеуложенного бетона и все равно получить прочное качественное основание под блочный фундамент
Для армированного изделия важно, что, в отличие от многих других ускорителей твердения, добавкаHotIce CEMMIXсовместима с металлической арматурой и не вызывает ее коррозии

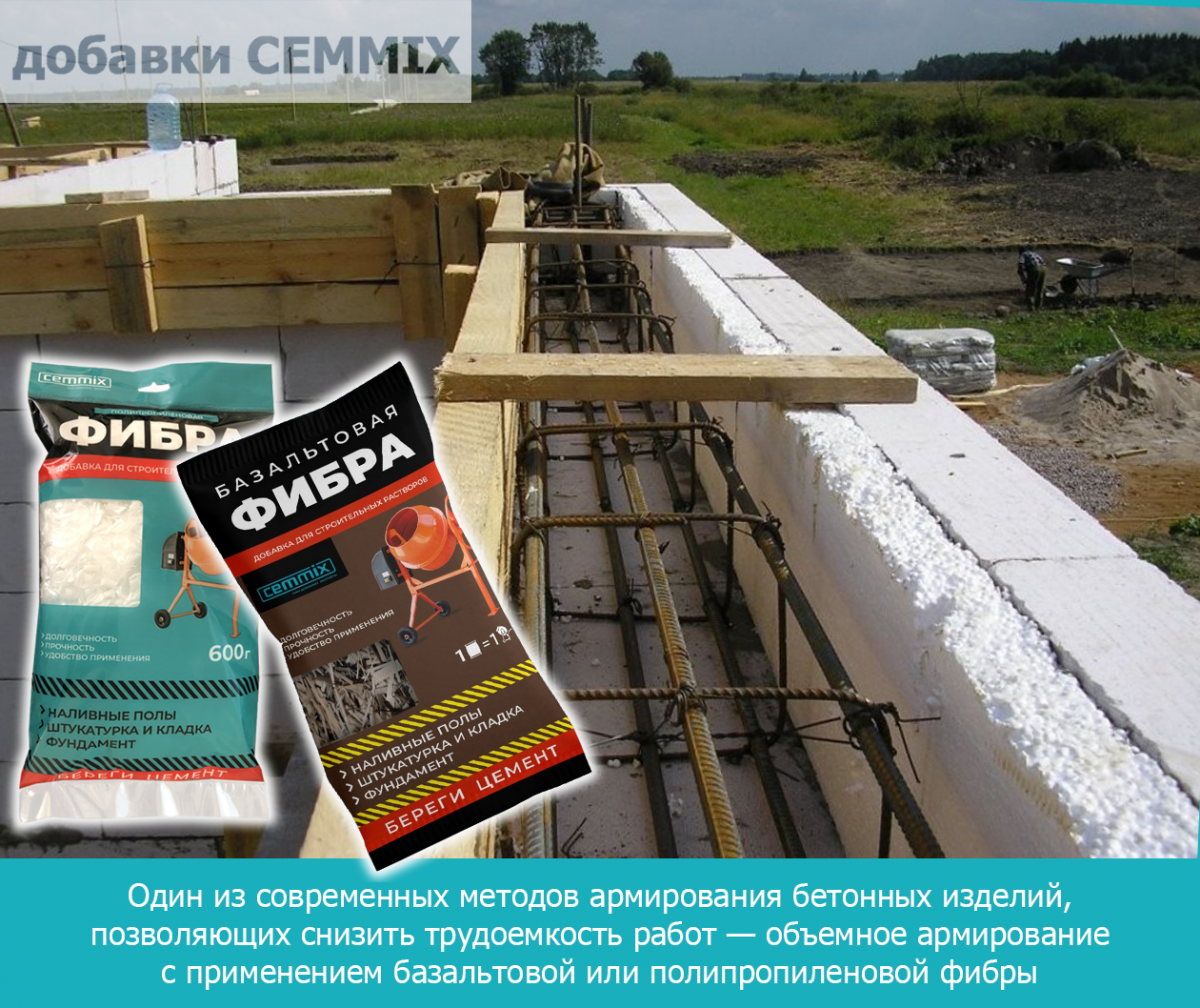

Один из современных методов армирования бетонных изделий, позволяющих снизить трудоемкость работ — объемное армирование с применениембазальтовойилиполипропиленовой фибры.
Шаг 3. Монтаж фундамента из блоков ФБС
Укладка блоков ФБС производится с помощью крана и с использованием цементно-песчаного раствора, которым заполняются все швы. Работы контролируются с помощью отвеса.
Поскольку разрезать блок нельзя, неизбежны участки, которые придется замоноличивать, и тут не обойтись без добавок для бетона, таких, как пластификаторы, а в условиях низких температур — противоморозных добавок, к примеру,HotIce.
Шаг 4. Армопояс
Для того, чтобы блоки не разъехались под нагрузкой, фундамент укрепляют армопоясом — армированной монолитной деталью в верхней части фундамента. Армопояс также распределяет нагрузку равномерно на весь фундамент.
Строим фундамент из ФБС своими руками
Технология строительства быстровозводимого фундамента, особенно на этапе подготовки, мало чем отличается от других видов: сначала роем котлован под фундамент. Отличие заключается в меньшей трудоемкости изготовления самой полосы и в том, что делать опалубку не нужно.
Подготовка основания под блочный фундамент стандартна:
Плодородный слой почвы снимается, транспортируется или хранится на участке.
Затем идет разметка. Если в доме есть подвал, обозначается периметр, если подвала нет, обозначается лента. Разметка выполняется колышками и веревками. Лента промаркирована с двух сторон, указывая ширину стены.
Затем идут земляные работы. Почва убирается на плановом уровне.
Дно котлована или траншей выравнивают и предварительно захлопывают.
При сборке блоков не забудьте оставить отверстия под инженерные системы – нарушение фундамента недопустимо
Слой песка или щебня засыпается и хорошо утрамбовывается с помощью виброплиты. Трамбовка вручную не приведет к требуемому уплотнению. Поэтому лучше использовать виброплиту
Это особенно важно, если несущая способность грунта не очень высокая. Простая операция, такая как хорошо уплотненный слой песка и гравия, может быть значительно улучшена.
На утрамбованное основание укладывается два слоя гидроизоляции.
Установлены фундаментные блоки ФЛ
Они расположены строго горизонтально. Проверьте правильность настройки строительного уровня или уровня. Пространства между ними заполняются цементным раствором.
Укладывается арматура, поверх нее слой раствора не менее 2-3 см.
Блоки ФБС устанавливаются со смещением швов. Никакие стыки не должны совпадать. Минимальное смещение составляет 0,4 высоты выставленного блока. При использовании FBS высотой 580 мм смещение должно быть больше 240 мм.
Если стоит еще один ряд блоков, снова кладут армопояс и сверху кладут раствор.
Также блоки имеют офсетные швы.
Количество рядов зависит от требуемой высоты цоколя и необходимой глубины ленты. Соблюдение правила укладки блоков с привязкой обязательно. Только так, собрав фундамент ФБС своими руками, вы получите надежный фундамент для всей конструкции.
Фундамент из блоков и его применение
Блочная конструкция по смете выходит немного дороже монолитной ленты, но возводится гораздо быстрее нее. По несущим характеристикам они во многом схожи, главное чтоб на ФБС сбоку не оказывалось слишком сильное воздействие при пучении.
Быстрее рассматриваемого варианта можно сделать лишь фундамент на винтовых сваях. Но последний часто выбирают только для легких построек, для возведения стен которых взяты СИП панели или легкий газобетон. Основание из блоков более универсально. Соорудить его самостоятельно несложно. Представленная выше пошаговая инструкция позволит вам исполнить все, избежав возможных ошибок новичков.
Пошаговая инструкция по монтажу
Важнейшим этапом строительства фундамента из ФБС является грамотное проектирование.
Такую работу следует поручать профессиональным строителям, экономия на услугах специалистов может привести к серьезным последствиям, вплоть до преждевременного перехода здания в аварийное состояние.
На подготовительном этапе выполняется:
- разработка чертежей;
- проводятся необходимые расчеты;
- составляется четкий план работ.
Непосредственно перед началом строительства необходимо:
- подготовить стройплощадку,
- убрать мусор и лишнюю растительность,
- обеспечить беспрепятственный доступ для заезда спецтехники на территорию.
Земляные работы
Блоки могут укладываться в траншеи или котлован (если в здании планируется обустроить подвал). Ширина траншей высчитывается не по размерам ФБС, а по основаниям монолитных подушек, поскольку они являются более широкими.
Для рытья траншей или котлованов целесообразно использовать спецтехнику, оборудованную ковшом. Ручное выкапывание является гораздо более трудоемким и длительным процессом.
Перед началом земельных работ необходимо выполнить разметку:
- определить углы здания,
- обозначить их маяками,
- между ними протянуть прочный шнур.
Глубина траншей и котлованов может составлять 1000-1400 мм. Это зависит от количества рядов блоков ФБС, уровня промерзания грунта и других факторов, учитываемых при разработке проекта.
Устройство подушки
Чтобы исключить вероятность проседания фундамента и стен здания, на дне траншей и котлованов обустраивают подушки.
Для их создания используют песок (нижний слой толщиной до 200 мм) и щебень (засыпается поверх песка таким же слоем).
Материалы необходимо засыпать поэтапно, через каждые 10 см нужно утрамбовывать пласты, чтобы придать им необходимую плотность.
Трамбование целесообразно выполнять при помощи специальной виброплиты. Чтобы добиться более качественного уплотнения и ускорить процесс, следует обильно увлажнять материал.
Обустройство подошвы
Подошву, на которой в дальнейшем будут установлены блоки ФБС, можно изготовить двумя способами:
- из готовых блоков ФЛ;
- путем создания монолитной конструкции.
Первый способ более простой и менее затратный. Блоки ФЛ чаще используют на плотных малоподвижных грунтах. Изделия размещают поверх подушки, после чего заполняют бетоном швы между ними.
Поверх гравийно-песчаной подушки создают опалубку из обрезных досок, внутри нее размещают арматурных каркас в два уровня (верхний и нижний). Далее опалубку заполняют бетонной смесью, марка которой выбирается индивидуально для каждого проекта.
Когда бетон наберет заданную прочность (1-2 недели), можно приступать непосредственно к монтажу ФБС.
Укладка блоков
Для установки ФБС используется автокран, поскольку ручная кладка невозможна из-за большого веса изделий (1-2 тонны, в зависимости от размеров).
Блоки укладываются на цементный раствор, которым также заполняют и вертикальные швы между элементами.
Монтаж ФБС начинают с угловых зон. По первым установленным блокам протягивают шнур, который используют для более ровной установки следующих блоков.
Создание армопояса
Когда все блоки ФБС установлены по периметру фундамента, необходимо подготовить армирующий пояс. Этот конструктивный элемент служит для упрочнения основания и повышения его прочностных характеристик.
Первый этап – создание опалубки. Для этого поверх блоков ФБС устанавливаются обрезные доски, которые необходимо надежно закрепить между собой.
В опалубке устанавливается арматурный каркас из стальных прутьев толщиной не менее 12 мм. Количество арматуры и размеры ячеек, образуемых продольными и поперечными металлическими стержнями, определяется при разработке проекта. В большинстве случаев устанавливается от 2 до 4 продольных прутьев.
Завершающий этап – заливка бетонной смеси в опалубку. После ее затвердевания деревянный каркас демонтируют.
Обустройство гидроизоляции
Железобетонные блоки ФБС чувствительны к воздействию грунтовых и атмосферных вод, поэтому создание гидроизоляционного слоя является обязательным этапом строительства фундамента.
Допускается использование любых подходящих материалов – как рулонных, так и жидких.
Во многих проектах применяются битумные мастики, которые легко наносятся на боковые поверхности блоков и обеспечивают надежную защиту от влаги.
Что такое фундамент из блоков ФБС?
Фундамент из ФБС представляет собой сборную конструкцию, которая сооружается путем кладки специальных железобетонных блоков заводского производства. Поверх выложенного основания обычно делается армопояс, который служит для равномерного распределения нагрузок от всех вышерасположенных конструкций на грунтовое основание.

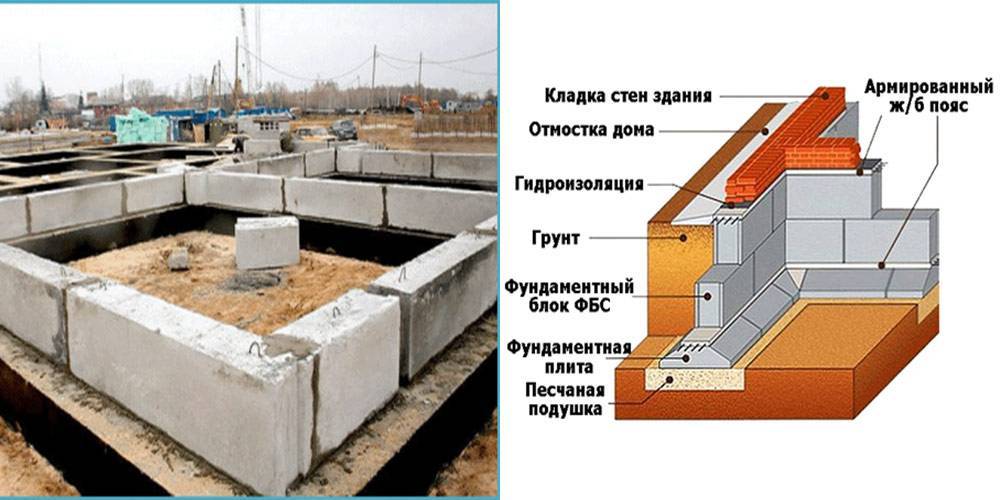

Рисунок 1. Конструктивная схема блочного основания
Фундаментные блоки строительные – монолитные железобетонные изделия, изготовленные в заводских условиях. Они предназначены для строительства фундаментов и стен подвалов различных зданий – частых домов, производственных и общественных строений.

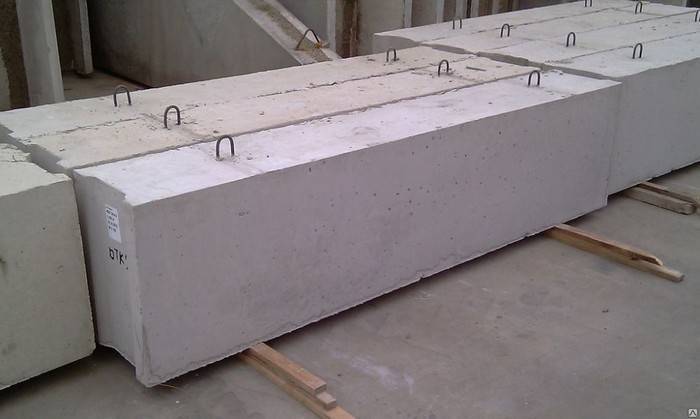

Фото 2. Блоки ФБС заводского производства
ФБС выпускаются разных размеров:
- толщина – от 200 до 600 мм (через каждые 100 мм);
- длина – 880, 1180, 1780 и 2380 мм;
- высота – 280и 580 мм.
Особенности конструкции
Ленточный фундамент – это замкнутый контур из железобетонных балок, заложенный по периметру здания и под несущими стенами, и передающий нагрузку здания подлежащему грунту. На нем строят как легкие садовые домики и каркасные дома, так и тяжелые монолитные «замки» и каменные коттеджи: несущая способность зависит от ширины и высоты ленты. На прочных грунтах на ленточном фундаменте строят даже многоквартирные дома в двенадцать этажей. Также именно этот тип фундамента используют для домов с цокольными этажами и подвалами – лента рассматривается, как стена подвала.
Для такой конструкции годятся почти все типы грунтов, кроме неустойчивых торфянистых – поэтому на слабонесущих и обводненных землях Ленинградской области дома ставят сложных и дорогих фундаментах, а в Москве такие конструкции будут лишней тратой денег.
Ленточный фундамент обычно устраивают на подушке из песка средней фракции с виброуплотнением через каждый 100 мм. Глубина конструкции рассчитывается с учетом особенностей участка:
- наличие или отсутствие подвальных помещений;
- глубина залегания грунта;
- вес и другие характеристики здания.
al185Модератор FORUMHOUSE
Фундамент следует строить не по хотелкам и фанатично красивым идеям, а по расчету. Фундамент в ИЖС рассчитывается на расчетное сопротивление грунта основания и под нагрузки объекта, с обязательным учетом возможных неблагоприятных факторов: гидрогеологических, сил морозного пучения, неоднородности основания, просадочных и набухающих грунтов.
Все деформированные дома с перекошенными проемами построены на неправильном фундаменте, рассчитанном и построенном без учета особенностей грунта, уровня грунтовых вод, веса дома и т.п.
В зависимости от особенностей конструкции и глубины заложения выделяют несколько видов ленточных фундаментов.
По конструкции:
| Тип | Особенности конструкции |
| Монолитный | Цельная отливка из железобетона с высокими показателями прочностями и максимальной несущей способностью. Ее заливают за один прием. Арматура должна быть качественной, соответствующего сечения – это дает устойчивость к изгибающим нагрузкам. |
| Сборный | Состоит из заводских фундаментных блоков (ФБС). Несколько проигрывает монолитной ленте по эксплуатационным свойствам, часто применяется в малоэтажном строительстве. Для повышения устойчивости и долговечности таких ленточных фундаментов делают песчаную подушку, на нее устраивают специализированные железобетонные подошвы ФЛ, а уже поверх них на цементно-песчаный раствор кладут ФБС. Сверху эту конструкцию может завершать армопояс – для прочности и равномерного распределения нагрузок. |
По глубине залегания
| Тип | На каких грунтах используется |
| Незаглубленный | Только на скалах и стопроцентно неподвижных грунтах, поэтому делают его крайне редко и не для домов, а для хозяйственных строений. Такой ленточный фундамент делают только монолитным. |
| Мелкозаглубленный | На прочных грунтах, которые не подвержены морозному пучению. Закладывают на глубину меньше уровня промерзания грунта. |
| Полнозаглубленный. | Подходит почти для всех грунтов и гидрогеологических условий, заглубляется ниже расчетной глубины промерзания (но не на твердых глинах и песчаных грунтах с низким УГВ). Выполняется в траншеях и котлованах с обратной засыпкой. |
Такое количество разновидностей ленточного фундамента, как молнолитного, так и из блоков позволяет сделать правильный выбор для условий конкретного участка и получить хороший результат. У ленточного фундамента один большой недостаток (не считая обилия земляных работ и времени, которое уйдет на созревание бетона после заливки) – он может получиться дорогим, поэтому, если речь идет о легких постройках, лучше не выбрать другой вариант. Но все же ленточный фундамент имеет очевидные преимущества, это:
- долгий срок службы;
- высокая несущая способность;
- нагрузки дома равномерно распределены на грунтовое основание;
- технология строительства довольно проста.
Заливка прямо в землю, или так называемый «кубанский вариант» ленточного фундамента является нарушением технологии, на FORUMHOUSE от этого предостерегают.
RNikonovУчастник FORUMHOUSE
Устройство ленточного фундамента с заливкой «в землю» считаю недопустимым. Сделать ленту «в землю» качественно почти невозможно.
Какой фундамент лучше блочный или ленточный — Фундамент своими руками
При составлении калькуляции на производство строительных работ стоимость возведения фундаментов составляет четвертую часть всех расходов на постройку здания.
Каждый индивидуальный застройщик не отказался бы сэкономить значительные денежные средства на этой части строительных работ, соблюдая при этом баланс соотношения цены и качества, а в случае с фундаментами, еще прочности и надежности.
Для технико-экономического сравнения можно рассмотреть стоимость возведения популярных видов фундаментных конструкций: монолитный бетонный и сборный из блоков ФБС.
Монолитные и сборные основания: сравнительная характеристика
Чтобы дать сравнение и сделать вывод – какой фундамент дешевле: монолитный или сборный из блоков ФСБ, необходимо разобраться в их устройстве и монтаже.
Монолитные бетонные и сборные несущие конструкции могут иметь два вида исполнения: ленточные и столбчатые. Существует множество отличий при производстве работ по устройству этих видов фундаментных конструкций:
Блочные конструкции рекомендуется применять для устройства заглубленных фундаментов.
Готовые ФБС значительно ускоряют кладку подземной части дома, и поэтому сборные фундаменты дешевле, чем другие виды.
Сборная блочная фундаментная лента, выполненная из блоков ФБС
Сравнение монолитного и блочного фундаментов
В сравнительной таблице можно увидеть основные различия устройства и монтажа фундаментов:
- Объемы земляных работ для устройства обоих видов несущих конструкций примерно одинаковые с небольшим перевесом для монолитной конструкции, для которой понадобится немного больше места при армировании и монтаже опалубочной системы.
- Ценовая стоимость сборного железобетона и готовой бетонной смеси для монолитного бетонного массива практически одинакова.
- Фундаментные блоки укладываются на слой цементно-песчаного раствора при помощи автокрана.
- Монолитная лента требует значительно больше затрат на приобретение материалов для опалубки и армирования, изготовления арматурных каркасов и их монтажа, изготовления бетона (при малых объемах) или покупки с доставкой бетоновозом – миксером товарного бетона и укладки бетонной смеси в конструкцию ленты. Сюда еще надо добавить трудозатраты на уплотнение бетонной смеси вибрированием и уход за бетоном в течение 3 – 7 дней до набирания им 70% прочности.
- Стоимость машиносмены автокрана для выгрузки и монтажа сборного блочного конструкции составляет около 12000 рублей. Монтаж ФБС способно выполнить за несколько дней звено рабочих – монтажников в количестве 3-х человек. Если провести простейшие расчеты, можно сделать следующие выводы, что совокупность затрат на аренду автокрана, зарплату монтажников и покупку цементного раствора будет в два или три раза дешевле, чем выполнение аналогичных работ при производстве работ по возведению монолитного несущего конструктива.
Комбинированный совмещенный способ устройства фундаментов
На основании перечисленных условий производства работ и экономической целесообразности можно сделать однозначный вывод, что ленточный фундамент из блоков ФБС будет лучше по всем показателям, чем монолитный.
Экономия при устройстве блочной конструкции
Существует несколько дополнительных возможностей снизить затраты на устройство конструкций из блоков. Например:
- При монтаже использовать блоки б/у в хорошем состоянии, цена которых будет в несколько раз ниже новых.
- Возможность сооружения блочного фундамента зимою, когда на монтажные работы предлагаются большие сезонные скидки.
- Сочетание при устройстве сборного фундамента как и блоков ФБС, так и мелкоразмерных камней (шлакоблока или кирпича).
Такие несложные мероприятия позволяют значительно снизить стоимость возведения сборного несущего основания дома.
Особенности выбора
Несмотря на сравнительные ценовые показатели, нельзя так однозначно подходить к выбору: ФБС или монолит. Бывают случаи, когда лучше сделать выбор в сторону более дорогой конструкции фундамента и обеспечить при этом максимальную надежность и прочность всего строения.
Известно, что любая монолитная конструкция будет более прочной, чем сборная из отдельных фрагментов. Эта истина идеально подходит к фундаментным массивам. Армированный бетонный блок сам по себе представляет единый монолит, но конструкция, собранная из отдельных фундаментных блоков, не будет полностью целой и монолитной. Это нужно учитывать при выборе вида несущего основания.
Если на участке под застройку имеется грунтовое основание с возможным сдвигом в горизонтальной плоскости, сборный фундамент может оказаться в крайне неустойчивом положении, что может привести к потере целостности массива фундамента.
Распространенные ошибки при укладке блоков
Эта информация направлена в первую очередь новичкам, чтобы акцентировать их внимание во избежание опасных ситуаций
| Ошибки | Что делать для их предотвращения |
| Некачественная организация песчаной подушки | Уплотнение бетонной подушки необходимо выполнять тщательно, послойно, используя речной песок и смачивая его |
| Образование пустот и отверстий, не предусмотренных проектом | Подобные бреши ведут к разрушению изделия. Поэтому эти щели заполняют бетоном или кирпичом, не нарушая целостность блока, а сверху нанести раствор. Но прежде всего нужно строго следовать инструкциям по возведению сооружений |
| Превышение угла по горизонтали более чем на 2°, а по вертикали – на 3° | Это необходимо контролировать в течение всей работы специальными маячками, шнурами и уровнями |
| Сооружение фундамента без учета будущих коммунальных сетей | Этот вопрос решается на стадии закупки специальных для этого блоков |
Некоторые рекомендации по укладке ФБС
Не следует пренебрегать гидроизоляцией, которая будет предохранять бетон от разрушения под действием попадающей влаги. Для этой защиты используется рубероидное покрытие или тщательное битумное промазывание основания со всех сторон. Для утепления выбирается экструдированный пенополистирол или пенопласт, которые наклеивают снаружи и внутри.
Вышерассмотренная технология применяется чаще всего для мелкозаглубленного фундамента из ФБС. Если материал нужно уложить в пучинистый грунт, будет правильно делать монтаж по такой схеме:
- траншею копают на 0,4 м;
- на дно укладывают подушку твердого щебня и песка толщиной 0,3 м;
- монтируется арматура и сверху заливается раствор высотой 0,1 м;
- после застывания стяжки размещают промазанные битумом блоки;
- сверху делают еще один армирующий бетонный каркас.
Иногда в целях удешевления строительства легких сооружений без подвала и при необходимых почвенных условиях допускается «прерывистое» основание. Суть его заключается в размещении ФБС на расстоянии друг от друга в 0,7 м, но не больше. Экономия материалов при этом достигает 20 %. Но данная схема годится только для одно- и двухэтажных зданий.
Укладка блоков FBS
Выбор ширины блока определяется толщиной стен, помещаемых сверху. Длина блоков подбирается так, чтобы они занимали по возможности всю ленту. Но даже опытные строители ошибаются при выборе блоков – остаются незаполненные участки, на которых они даже не становятся мельчайшими элементами (их называют дополнительными). Эти участки обычно облицовываются кирпичами на цементном растворе. Если кладка получится неровной, то ее оштукатуривают – так будет удобнее наносить гидроизоляцию и утеплитель.
Обычно сборный ленточный фундамент состоит из нескольких рядов блоков. Их конкретное количество зависит от необходимой высоты ремня. Чаще всего его закладывают ниже глубины промерзания почвы. Также учитывается необходимая высота цоколя / цоколя.
Устройство блочного фундамента. При укладке блоков подушки некоторые участки оставляют пустыми. Их цементируют после установки
При установке бетонных блоков любого типа применяется то же правило, что и при кладке кирпича – швы не должны совпадать. Для этого их кладут так, чтобы шов предыдущего ряда перекрывал тело блока следующего ряда. Пространства (вертикальные швы) между соседними элементами заполняются цементным раствором.
Чтобы придать конструкции больше прочности и связать все блоки в одну систему, сверху каждого ряда укладывается арматура. В зависимости от типа грунта и веса постройки применяется брус класса AI – A-III. Количество стержней определяется расчетом при проектировании, их может быть от 2 до 5 штук. При укладке и подключении бруса соблюдаются все правила усиления ленточного фундамента: обвязка углов, стен происходит по такой же схеме. Единственная разница в том, что здесь только один армирующий пояс. Поверх армирующего пояса укладывается слой раствора, по нему со смещением швов выставляется следующий ряд блоков.
Чтобы фундамент из ФБС своими руками был более прочным, его армируют
При соблюдении этих правил сборный ленточный фундамент будет прочным и надежным.
Проектирование дома
С 1 марта 2020 года загородная недвижимость стала подразделяться на две категории:
- садовый дом;
- объект индивидуально жилищного строительства (ИЖС).
В первом случае сооружение может представлять собой что угодно: от небольшой постройки для сезонного проживания до коттеджа. Во втором оно является полноценным жильем, в котором его обладатель имеет право получить прописку как в городской квартире. Для такого вида собственности действуют те же санитарно-технические нормы и стандарты, что и для всех жилых зданий. Чтобы получить документ, позволяющий считать такой объект полноценным жильем, необходимо создать и утвердить в государственных инстанциях проект. Заниматься его разработкой включая расчет подземной части, должна организация с соответствующей лицензией.
Инструкция по монтажу
Бетонный фундамент своими руками по всем инструкциям обустраивается в четыре этапа:
Проектирование и выбор блоков.
Земляные работы с отсыпкой подушки из песка.
Установка (с армированием либо без).
Гидроизоляция.
Готовить проект лучше доверить профессионалу. Это позволит получить фундамент с нужными характеристиками при минимуме затрат на материалы. ФБС выпускаются с разными габаритами. Однако слишком большие по размеру – лишние траты и нагрузки на грунт. Выбирать эти изделия из бетона надо под конкретные параметры будущих стен. Но обычно для нижнего ряда берутся шириной в 400 мм, а для последующих выше – 300 мм.
Все фундаментные блоки делятся четыре подвида:
ФБС – сплошные рядовые.
ФБП – с пустотами внизу для уменьшения нагрузок на почву.
ФБВ – с вырезом по длине под коммуникации.
ФЛ – плиты трапециевидной формы для нижнего ряда.
По ГОСТу в маркировке после этих букв идут три цифры (длина-ширина-высота в дециметрах) и литеры «Т», «П» или «С», обозначающие тип использованного бетона. В первом случае это «тяжелый» вариант из цемента, песка и щебня. Во втором «пористый» аналог, в котором в качестве заполнителя применен керамзитобетон. А в третьем это «силикатное» изделие, сделанное с добавлением извести. Строительство фундаментов всегда ведется с использованием класса «Т». Только они имеют необходимые несущие способности и не боятся влаги.
Земляной этап – стандартен. Необходимо вырыть траншею глубиной ниже точки промерзания грунтов на участке. Затем на ее дне делается утрамбованная из песка толщиной 30–40 см подушка для последующей укладки плит ФЛ
Здесь важно все выполнить так, чтобы на всем протяжении котлована песчаный слой оказался по горизонтали на одном уровне. Иначе основание, скорее всего, получится с перекосами
Разделить бетонный фундаментный блок на две части нужного размера практически нереально. Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100.
Если требуется армирование, то необходимо сверху на уже составленный ряд уложить 2–5 прутков в один слой. При этом применяются те же технологии, что и при устройстве фундамента-ленты. Только армирующий пояс получается однорядным.
Для гидроизоляции поверх верхних рядов укладывается рубероид или иной рулонный аналог. Для этих целей подойдет даже мягкая кровля, только стоит она дороже. По бокам кладка полностью обмазывается мастикой. Гидроизоляционный слой должен закрывать бетон со всех сторон, чтобы минимизировать на него воздействие влаги. Так он прослужит гораздо дольше.
Прежде чем приступать к строительству блочного основания для коттеджа, необходимо все тщательно распланировать. Надо предусмотреть площадку для разгрузки блоков и место для крана. Это для установки опор свайного фундамента или заливки монолитной ленты спецтехника не обязательна. Здесь же без спецтехники никак не обойтись.
Разгружаем
Подготавливаем поверхность: размечаем бечевкой линию блоков и подкладываем на основание гидроизоляцию
Подготавливаем раствор и краном подаем первый
Опускаем первый по натянутому уровню
Укладываем второй на раствор к первому
Корректируем расположение вручную с помощью лома
Аналогично укладываем все последующие
Столбчатый заглублённый и незаглубленный фундамент из блоков
Самый простой столбчатый фундамент, независимо от заглубления, проще всего сложить из блоков.
Этот фундамент делается из блоков (стеновых бетонных, керамзитовых, пенобетонных) или кирпича. Мы рассмотрим незаглублённый фундамент, который устанавливается прямо на грунт; мало- и заглублённый отличаются лишь тем, что разное количество блоков укладывается на раствор в шурф конического сечения на песчано-щебёночную подушку, а глубокий шурф затем засыпается вырытой перед этим землёй.
Столбчатый фундамент (чертёж в двух позициях, мало- и заглублённая) показывает принципы его постройки
Требуемые инструменты
Для сооружения фундамента понадобятся:
- строительный миксер для замешивания бетона (либо корыто для замешивания вручную);
- лопата штыковая;
- лопата совковая;
- ручная тачка;
- трамбовка (ручная или вибро-);
- молоток резиновый;
- гидроуровень (или лазерный нивелир);
- рулетка.
Пошаговое создание столбчатого фундамента
- Выбираем место для строительства.
- Готовим площадку: косим траву, корчуем деревья, выравниваем горизонталь.Первым делом поверхность почвы очищается от мусора, удаляются деревья, кустарники и их корневая система
- Размечаем с помощью бечёвки и кольев площадку (на полметра с каждой стороны больше фундамента) и места, где будут стоять «столбы». Столбов понадобится столько, чтобы они находились максимум в полутора метрах друг от друга. Тогда постройка будет прочной.Устройство фундамента начинается с разметки
- Углубляем в границах площадки землю на 0,3 метра (можно сделать это только в местах расположения столбов, тогда и щебня понадобится меньше).
- Засыпаем туда щебень, заливаем его водой, утрамбовываем.
- Укладываем на щебень по два или четыре (в первом случае — один над другим, во втором — слои в перпендикулярной ориентации) блока на самостоятельно приготовленный (цемент М400, песок и щебень в соотношении соответственно 1, 2 и 5 частей) раствор. Даём раствору застыть. Тот же принцип — для кирпичей, только их уйдёт больше. Покупать готовый бетон не стоит, так как расход маленький.Укладываем в шурф на щебень по четыре (в перпендикулярной ориентации) блока
- Верх столбов для гидроизоляции промазываем расплавленным битумом и кладём куски рубероида.
- Сооружаем ростверк из деревянного бруса.
- Соединяем его дощатыми рёбрами жёсткости.Ростверк должен находиться на расстоянии более 10 см от уровня грунта
