Монолитный ленточный фундамент для дома

Понятие монолитной ленты

Монолитная плита или ленточный фундамент – это прочный и надежный материал для строительства фундамента дома

Лучше всего показывает себя в эффективности фундамент монолитная лента, которая хоть и имеет высокую цену, но она на практике себя оправдывает. Конструкция включает в себя создание полосы из бетона, которая охватывает всю территорию основания. Если посмотреть на эксплуатационные способности, то его с лёгкостью можно отнести к универсальным основам.

Такие конструкции могут с легкостью использовать в зонах с неблагоприятными погодными условиями, так как они имеют высокий уровень стойкости к различным атмосферным осадкам. Еще одной особенностью монолитной ленты есть наличие плиты, которая в соединении с опалубкой образует прочную систему.

Данное строительство дает возможность контролировать равномерность давления, поэтому углы не перекашиваются и трещины не появляются.

Сфера применения ленточного фундамента

Данный тип фундамента лучше всего применять для зданий с плотностью стен больше, чем 1300 кг/куб.м

Данный тип фундамента лучше всего применять для таких вариантов построек:

  • Для зданий с плотностью стен больше, чем 1300 кг/куб.м, которые выполнены с бетона, камня или кирпича;
  • Для дома, какой в своей конструкции имеет тяжелые перекрытия;
  • Если данная местность имеет неравномерность выпадения осадков или неоднородность почвенного покроя;
  • Если планировка постройки имеет подвал или цокольный этаж.

Жизненный цикл оснований

Эксплуатационный срок данного основания зависит от материала, который был выбран для работ

Эксплуатационный срок данного основания зависит от материала, который был выбран для работ:

  • Бетонные или бетонные монолиты – до 150 лет;
  • Ленты из кирпичей – 30-50 лет;
  • Бетонные сборки – 50-75 лет.

Виды ленточных фундаментов

Особенности конструкции образуют разновидности оснований дома

Особенности конструкции образуют такие разновидности оснований дома:

  • Фундамент из монолита, который строится на площадке;
  • Сборные конструкции из железобетонных плит, которые производятся на заводе, а на строительной площадке собираются при помощи техники.

По количеству нагрузки бывают такие виды:

  • Мелко заглубленный вид, который применяется для легких построек, и устанавливаются в основном на слабо пучинных почвах. Глубина закладки – 0,7 метра. Стоит он намного дешевле от заглубленного основания.
  • Заглубленная основа, которая монтируется при строительстве зданий с массивными стенами на пучинных почвах. Глубина – 0,3 метра вниз от уровня промерзания грунта. Это более прочный и надежный фундамент.

Основные материалы для ленточных фундаментов

Фундамент из железобетона – это смесь, которая состоит из цемента, песка, щебня, армированной сетки и прутьев арматуры

Какой материал лучше всего будет применить для данного строительства? Об этом мы как раз сейчас и поговорим. Наиболее популярными считаются такие виды:

Ленточное основание из бутобетона – это соединение песка, цемента и очень крупных камней, которое в сумме образует прочный и надежный материал. Если у вас скалистые грунты, то он будет уместным, но если же нет, то лучше выбрать другой инструментарий. Ширина данного возведения от 20 до 100 см – это зависит от предполагаемой нагрузки.

Фундамент из железобетона – это смесь, которая состоит из цемента, песка, щебня, армированной сетки и прутьев арматуры. Данный материал самый популярный, и стоит он дешевле остальных видов. Идеально подходит для песчаной почвы. Ширина конструкции зависит от размера стены.

Основа из кирпичей – это материал можно монтировать как поверхностно, так и погружено

Важно его утеплить, так как он плохо переносит осадки и может разрушаться.

Плиты и блоки для фундамента – данные материалы применяют для сборных оснований. Производство их происходит на заводе, а монтаж реален только при условии применения специальной техники

Имеют высокую прочность и надежность и могут применяться для всех видов построек.

Инженерные коммуникации

При строительстве фундамента вы можете встретить понятие инженерных коммуникаций

При строительстве фундамента вы можете встретить понятие инженерных коммуникаций. Что это? Такие специальные линейные постройки с наличием технологических аппаратов на них, которые служат для перемещения различных видов материй. В своей конструкции имеют трубопроводы, газ, кабели и телефонную линию.

Чтоб обнаружить такие коммуникации поблизости вас, нужно в местных органах запросить карту с их расположением

Это важно, потому как строительство над ними или возле таких пунктов запрещено

Особенности конструкции основания

Фундамент ленточный монолитный железобетонный имеет простую и надёжную конструкцию. Обязательное условие его долговечности – наличие обустроенной согласно всем правилам подушки из песка и гравия. Эта подушка будет перераспределять нагрузки от постройки на грунт, выполнять роль демпфера при морозных пучениях. Зачастую монолитный фундамент – единственно возможный вариант обустройства основания. Его сооружают на сыпучих, нестабильных, глинистых грунтах, почвах со значительной глубиной промерзания.

Монолитная фундаментная плита изготавливается с применением значительных объёмов бетона и арматуры. Марка бетона должна быть высокой – не менее В30, поскольку армируется, а потом бетонируется вся площадь здания. В большинстве случаев готовая конструкция в силу своей масштабности стоит немало, но точно нужно считать – многое зависит от особенностей конкретного участка, затрачиваемых материалов. В некоторых случаях монолитный фундамент будет даже дешевле, чем глубокий ленточный (благодаря уменьшенному объёму земляных работ, экономии на бетонной заливке).

Так выглядит армирующая фундамент сетка5375414102316428 Источник логосвая.рф

Глубина заложения монолитного основания зависит от веса постройки, типа грунтов. Когда степень заглубления незначительное, а почвы пучинистые, дом вместе с основой будет опускаться и подниматься

Важно правильно рассчитать оптимальную толщину плиты и армирующий слой, чтобы текущие параметры не влияли на целостность готовой постройки. Плита компенсирует вероятные изменения за счёт действия силы упругости

Весной, когда грунт начнёт таять, дом сядет на место.

Виды монолитного плитного фундамента

В зависимости от особенностей почвы, возводимого здания и климата региона выбирают один из следующих видов монолитного фундамента:

  • сплошной или классический. Технология строительства предусматривает выемку плодородного слоя почвы, засыпку котлована песком и гравием, последующее обустройство армированного бетонного основания. Толщина последнего в частном строительстве, как правило, составляет 20-50 см, но зависит от типа грунта и особенностей возводимого здания. При необходимости проводится теплоизоляция. Такой вариант фундамента отлично подходит для сильно пучинистых грунтов, где возможны подвижки и в вертикальной, и в горизонтальной плоскости;
  • русский, или монолитная плита с ребрами жесткости. Дополнительно к монолитной плите снизу или сверху обустраиваются ребра жесткости. Их делают в местах расположения несущих стен, чтобы усилить конструкцию, но при этом сложность возведения фундамента повышается, ведь приходится выполнять заливку не только плиты, но и ребер жесткости, зато плиту можно будет сделать более тонкой, сэкономив на бетоне и не потеряв на прочности. Ребра жесткости – это, по сути, аналог ленточного фундамента. Они могут заливаться из бетона или выполняться из блоков. Первый вариант предпочтительнее, так как в этом случае конструкция будет полностью монолитной. Использование готовых блоков, к тому же, потребует задействования специальной техники;
  • утепленная шведская плита (УШП). Технология рекомендована для территорий с суровым климатом, отлично подходит для северных районов нашей страны. Особенность заключается в использовании системы теплого пола, которая прячется в бетонной плите. Кроме того, используется несъемная опалубка из пенополистирола, которая служит в качестве теплоизоляции, и полиэтиленовая пленка для гидроизоляции. Получается, что основание прогревается, но при этом утечки тепла минимизированы за счет наличия теплоизоляции. Естественно, стоимость возведения будет выше, чем у классического варианта.

Обратим ваше внимание, что плитный фундамент может быть как монолитным, так и сборным. Обо всех преимуществах и нюансах монолитного основания сказано выше

Сборный фундамент создается на основе дорожных плит или ФБС блоков, которые после монтажа заливаются слоем выравнивающей стяжки. Сборные плитные основания требуют привлечения специальной техники для монтажа тяжелых плит, потому это более долгое и затратное решение, но при этом эксплуатационные качества уступают монолитному плитному фундаменту.

Конструкция ленточного фундамента с плитой по грунту

Такие конструкции сочетают в себе достоинства ленточных и плиточных фундаментов упрощенно можно представить в виде плоской коробки, стоящей вверх дном.

На первом этапе строится ленточное основание, сверху на нем заливается монолитная плита. При этом ее края опираются на ленту. В итоге сам дом находится на плитном основании которое, в свою очередь, стоит на ленточном фундаменте. В результате вес постройки перераспределяется, снижая нагрузку на ленту.

Достоинства плитного основания сводятся к снижению давления на грунт, в связи с большей площадью опоры. Такое основание при подвижках грунта будет перемещаться вместе с постройкой, не причиняя особого вреда. Ленточный фундамент уменьшает вероятность бокового смещения, является дополнительным усилением периметра несущих стен.

Подобная конструкция позволяет уменьшить толщину плиты и ширину ленты основания. Эти элементы взаимно усиливают друг друга, позволяют сэкономить на строительном материале.

Армирование

Специфика бетона состоит в неспособности выдерживать растягивающие нагрузки. Это значительно снижает сопротивляемость ленты на изгиб. Для исправления ситуации используется арматурный каркас, принимающий нагрузки на себя и предохраняющий основание от образования трещин.

Армпояс состоит из горизонтальных (рабочих) стержней, выполняющих основную задачу, и вертикальных элементов, нужных на этапе сборки и заливки. Они лишь поддерживают рабочие стержни в нужном положении, после затвердения бетона свои функции завершают.

Рабочие стержни выбираются исходя из ширины ленты, приблизительное соотношение параметров обычно следующее:

  • Лента 30 см — арматура 12 мм.
  • Лента 40 см — арматура 14 мм.
  • Лента 50 см — арматура 16 мм.

Эти пропорции средние, в некоторых случаях требуется более точный расчет, который выполняется либо специалистами, либо с помощью онлайн-калькуляторов.

Соединение элементов армпояса производится методом вязки отожженной стальной проволокой. Выполняется обычная скрутка, для которой используется специальный крючок.

Кусок проволоки, сложенный пополам, заводится диагонально под соединение, концы поднимаются вверх, петля захватывается крючком и через свободный конец производится 4-6 оборотов.

Прутки прочно соединяются между собой. Вязка выгодна тем, что никакого оборудования или электропитания не требуется, навык приобретается очень быстро, а качество соединения достаточно высокое.

Самостоятельный выбор параметров

При самостоятельном строительстве без каких-либо геологических изысканий, расчёты следует проводить исходя из усреднённых ориентиров для конкретной местности застройки либо опираясь на практику соседних строений.

При выборе варианта глубины и толщины ленты следует исходить из того, что мелкозаглублённый фундамент для дома с газобетонными стенами, строящемся не на болоте, не на затопляемой местности и не на полюсе холода, – это самый экономичный вариант основания небольшого дома.

В практике проектирования советских времён даже солидные грамотные инженеры закладывали в расчёты немного большие, чем следовало по нормам, параметры прочности и надёжности, — «на всякий случай». Потому и стоят без капремонта временные бараки по 60-70 лет без капитального ремонта, вопреки нормативам эксплуатации в 30 лет.

Иными словами: застройщику необходимо сначала подсчитать примерный вес дома со всем его содержимым и толстым слоем снега на крыше. Это нагрузка на грунт. Далее – изучение табличных данных, беседа со строителем из соседнего дома, и примерный эскизный план фундамента уже сложится в голове. Затем контрольная консультация со знакомым профессионалом. И всё, приступаем к строительству.

Плюсы и минусы решения

При выборе ленточного основания с плитой по грунту стоит разобраться в плюсах и минусах подобного инженерного решения. К достоинствам можно отнести следующие факторы:

  • Повышенную прочность. Армированная бетонная плита способна выдержать даже высокие нагрузки.
  • Этот тип основания подходит для разных типов почв, в том числе, для глины, торфа, суглинков, а также при высоком залегании почвенных вод.
  • Длительный срок эксплуатации основания.
  • Такой фундамент можно считать основой для строения с любой этажностью.
  • Монолитная плита будет основанием для будущего пола первого этажа.

Однако ленточный фундамент с плитой по грунту имеет и свои отрицательные стороны:

  • повышенный расход стройматериалов, по сравнению с возведением обычного ленточного фундамента;
  • в связи с неглубоким заглублением основания требуется проведение точных расчетов;
  • Высокая трудозатратность процесса в связи с необходимостью проведения земляных и бетонных работ;
  • Высокая стоимость по сравнению с обычным ленточным основанием.

Однако в целом отзывы специалистов об этом типе основания положительны, положительные качества таких фундаментов перекрывают недостатки.

Преимущества и недостатки монолитного основания

Преимущества и недостатки монолитного основания

Монолитной плите можно придать любую форму, которая будет полностью повторять форму дома. И самое главное – это то, что такая конструкция основания здания обеспечивает полную герметичность, так как нет никаких конструктивных стыков, а сам бетон изготавливается с использованием водоотталкивающих присадок.

Кроме явных достоинств, в монолитной конструкции имеются и некоторые недостатки. К ним можно отнести большие затраты времени необходимые для её строительства. Для заливки самой плиты потребуется значительный объём бетона и привлечение спецтехники.

Заливка бетонного раствора

На завершающем этапе создания монолитного фундамента производится заливка бетонной смеси. Исходя из особенностей строящегося здания, ее слой может составлять от двадцати до пятидесяти сантиметров. Бетонирование следует произвести за один день во избежание появления вертикальных швов на поверхности фундамента. После того как будет залита первая порция бетонной смеси, необходимо использовать глубинный вибратор, создающий высокочастотные колебания. Проведение данной процедуры нужно для удаления пустот и пузырьков воздуха из бетонной смеси.

Затем производится заливка следующего слоя. Застройщику необходимо следить за тем, чтобы не появлялись вертикальные швы, поскольку их наличие ведет к образованию трещин в местах стыков. После заливки необходимо немедленно накрыть бетон полиэтиленовой пленкой, защищающей его от ветра и прямых лучей солнца. Пленка снимается после того, как раствор полностью застынет.

Подвал в доме с ленточным фундаментом

Подвал может быть такой же площади, как и дом, а может занимать только часть пространства. И определиться с его размерами нужно до момента проектирования.

Если подвал занимает только некоторую часть пространства, можно будет не вынимать весь грунт, а копать только траншеи под ленту. Копают подвал тоже по определенным правилам. Его размещение и обустройство также может быть разработано на стадии проектирования.

Ленточный монолитный фундамент с подвалом — сложная для проектирования задача

Если же решено было сделать подвал позже, то выбирать место и определять глубину нужно так, чтобы при проведении линий от основания дома под углом 45° они через пустоты не проходили (продемонстрировано на фото справа).

Если подвал находится под всей площадью дома, то и грунт вынимается весь до требуемой глубины. Вообще, подобный проект бюджетным не назовешь: работы и расходов намного больше. Во-первых, требуется усиленное армирование стен и их большая толщина. Так как внутри грунт не будет, то стенам подвала необходимо будет сопротивляться давлению грунтов извне. Потому и толщина ленты будет намного больше и арматура нужна более мощная, укладывается она с меньшим шагом, увеличится и количество поясов армирования. В результате только на фундамент расход арматуры увеличится. Во-вторых, потребуется бетонирование и, возможно, армирование пола подвала по всей площади. А это снова материалы — бетон и арматура. В-третьих, необходима будет эффективная вентиляция для удаления подземных газов. Такое строение самостоятельно уже не спроектировать. Работать должен профессионал, причем с большим опытом.

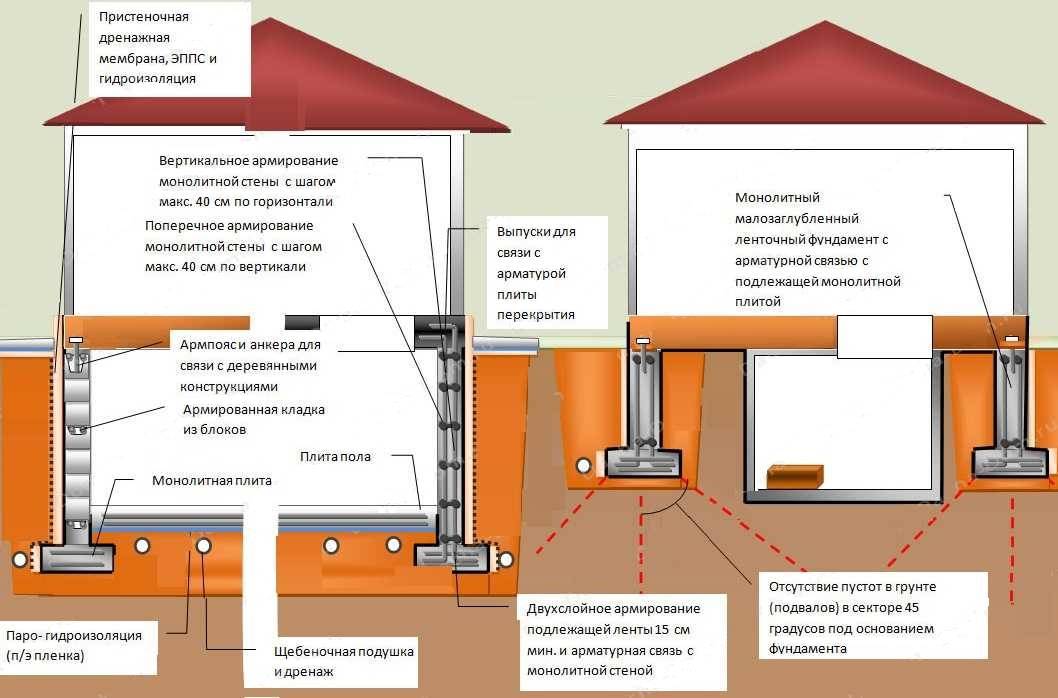

Один из вариантов устройства фундамента для дома с подвалом

Подвал в доме с ленточным фундаментом

Подвал может быть такой же площади, как и дом, а может занимать только часть пространства. И определиться с его размерами нужно до момента проектирования.

Если подвал занимает только некоторую часть пространства, можно будет не вынимать весь грунт, а копать только траншеи под ленту. Копают подвал тоже по определенным правилам. Его размещение и обустройство также может быть разработано на стадии проектирования.

Ленточный монолитный фундамент с подвалом — сложная для проектирования задача (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

Если же решено было сделать подвал позже, то выбирать место и определять глубину нужно так, чтобы при проведении линий от основания дома под углом 45° они через пустоты не проходили (продемонстрировано на фото справа).

Если подвал находится под всей площадью дома, то и грунт вынимается весь до требуемой глубины. Вообще, подобный проект бюджетным не назовешь: работы и расходов намного больше. Во-первых, требуется усиленное армирование стен и их большая толщина. Так как внутри грунт не будет, то стенам подвала необходимо будет сопротивляться давлению грунтов извне. Потому и толщина ленты будет намного больше и арматура нужна более мощная, укладывается она с меньшим шагом, увеличится и количество поясов армирования. В результате только на фундамент расход арматуры увеличится. Во-вторых, потребуется бетонирование и, возможно, армирование пола подвала по всей площади. А это снова материалы — бетон и арматура. В-третьих, необходима будет эффективная вентиляция для удаления подземных газов. Такое строение самостоятельно уже не спроектировать. Работать должен профессионал, причем с большим опытом.

Один из вариантов устройства фундамента для дома с подвалом (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

План сборочного основания

В плане для обустройства сборного фундамента изображается разрез сооружаемого здания в горизонтальной плоскости масштабом 1:200 или 1:400. В документе детально обозначается структура основы относительно осей постройки.

В плане указываются конкретные сведения:

глубина заложения сборных элементов;размер, конфигурация и раскладка блоков и подушек;поперечные разрезы основания в нескольких местах в масштабе 1:25 или 1:50;расположение линий прокладки коммуникаций.

К плану прилагается пояснительная записка, где указываются технологические стадии процесса обустройства основания, характеристики отдельных элементов, структура фундамента и прочая важная информация.

Сооружение опалубки и металлического каркаса

Перед тем как будет залита монолитная железобетонная плита, застройщик должен соорудить для нее опалубку:

  1. Для монтажа такой конструкции обычно задействуют элементы натурального древесного массива (40мм) или фанеру (до 21мм). Из такого материала собирается короб, отдельные элементы которого фиксируются между собой посредством крепежных элементов.
  2. Высота опалубки должна немного превышать толщину будущей плиты.
  3. Снаружи опалубку (если она съемная) застройщик должен подпереть укосинами и упорами. Это делается для придания жесткости коробу, чтобы он мог выдержать массу бетонной смеси.
  4. На утрамбованную песчано-щебневую подушку укладывается арматура (принято задействовать пруты диаметром до 14мм), поперек и вдоль. Следует следить за тем, чтобы шаг не превышал 30см. Так как арматура должна располагаться на расстоянии 5см от края плиты, под нее укладываются специальные подставки, посредством которых обеспечивается необходимый зазор. Если планируется создание мощной фундаментной конструкции, то специалисты рекомендуют уложить арматуру в два или три слоя. Ее следует между собой связывать, чтобы металлический каркас получился максимально прочным. Сварка в этом случае не применяется, так как образующийся шов будет в процессе эксплуатации здания подвергаться воздействию влаги, которая может спровоцировать коррозию.
  5. Как только процесс создания опалубки и металлической клетки был завершен, можно приступать к заливке бетона. Изначально создается слой, толщиною 100мм, на поверхность которого будет уложен гидроизоляционный материал и утеплитель.

Расчет ленточного фундамента: ширины, глубины, нагрузки и несущей способности



Грубый расчет ленточного фундамента несложен и доступен для любого человека, интересующегося этим вопросом. Расчет несущей способности ленточного фундамента зависит только от его площади (F) и сопротивляемости грунта под ним, то есть от расчетного противодействия (R) грунта в основании. Расчетные сопротивления грунтов приведены в таблицах «Расчетные сопротивления плотных и песчаных грунтов и Расчетные сопротивления глинистых грунтов» и «Расчетные сопротивления глинистых грунтов».

Провести правильный расчет ленточного фундамента для дома можно по указанным формулам, однако для этого необходимо иметь на руках данные геодезии.

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

  • жёсткость конструкции;
  • высокую ремонтопригодность;
  • простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Ленточный фундамент

Схема ленточного монолитного фундамента

На сегодняшний день в европейской России самым популярным является ленточный фундамент, это уже сложившаяся за многие годы традиция. Такая разновидность основания может быть как монолитной, так и собранной из бетонных блоков. Если под домом планируется строительство подвального помещения, то нужно отдать предпочтение монолиту, так как в этом случае стены подвала не будут иметь щелей и вам не придется дополнительно тратиться на его надежную гидроизоляцию.

Глубина закладки ленточного фундамента зависит напрямую от глубины промерзания почвы, траншея под него должна быть как минимум на 20 см ниже уровня замерзания. О том, какова глубина промерзания почвы в вашем районе, вам необходимо узнать заранее, но обычно в средней полосе России она колеблется от 120 до 150 см.

В зависимости от материала, который пойдет на сооружение фундамента, зависит и его толщина, к примеру, минимальная толщина железобетонного основания начинается от 10 см, в то время как ленточный фундамент на основе каменной кладки начинается уже от полуметра. Так как нас интересует прежде всего монолитный железобетонный вариант, то на рисунке вы можете посмотреть схему ленточного монолитного фундамента.

Рекомендуемые пропорции фундаментов в зависимости от расстояния между поперечными стенами (мм)

Технология строительства такого типа основания довольно проста, единственный ее минус – это крупные затраты на материал, опалубку, строительную технику и многое другое. В данном случае приходится выбирать между простотой возведения и большими финансовыми затратами.

Обычно ленточный монолитный фундамент используется при возведении тяжелых домов из камня, кирпича, бетона. Подойдет он и для строительства дома на нестабильных почвах, там, где есть риск неравномерного проседания. В последнем случае монолит основания перераспределяет равномерно возникающие нагрузки на всю свою площадь и защищает сооружение от деформации.

Помимо монолитного и блочного, есть еще такая разновидность, как мелкозаглубленный ленточный фундамент, который хорошо использовать под легкий и уже готовый, купленный дом. Мелкозаглубленный ленточный фундамент под готовый дом легкого типа, например дачный домик, подойдет идеально. Его легко возвести, после чего можно установить приобретенный дом на готовое основание.

Строительство ленточного фундамента

Схема опалубки ленточного фундамента.

Чтоб построить монолитный фундамент, необходимо пройти несколько строительных этапов. Прежде чем приступить к рытью траншеи под будущее бетонное основание, необходимо тщательно все измерить и разметить ее на участке. Ширина траншеи должна быть сантиметров на 10-20 шире будущего фундамента. После окончания земляных работ на дно выкопанной траншеи укладывается подушка из щебня или гравия, ее толщина должна быть не менее 20, а лучше 30 см. После тщательной утрамбовки гравийной подушки устанавливается опалубка. Если грунт плотный и не осыпается, то вполне возможно использовать его в качестве опалубки, а деревянные ограждения оставить только для надземной части монолита.

Опалубка может не выдержать массу бетона и потому ее крепят с помощью кольев, вбиваемых в почву для поддержки стен опалубки. Сверху она крепится с помощью специальных планок для предотвращения деформации и расхождения щитовых стен опалубки. Все щели в опалубке необходимо заделать или прикрыть пленкой. Сыпучий и нестойкий грунт потребует установки опалубки с самого дна траншеи.

Внутрь установленной опалубки монтируется арматура по указанной выше схеме. Между собой прутья связываются мягкой проволокой. После возведения арматурного каркаса траншея заливается бетоном. В зависимости от высоты основания, возможно, потребуется несколько этапов заливки бетона, так как за один раз не рекомендуется заливать бетон более 15 см высотой. Залитому бетону необходимо дать время для затвердевания, для более мягкого прохождения этого процесса рекомендуется укрыть бетон мешковиной и в течение 2-3 недель периодически поливать водой. В итоге должна получиться прочная и монолитная конструкция.

Ленточный монолитный фундамент: плюсы и минусы

При выборе типа основания для дома застройщики часто останавливаются на двух вариантах: монолитно-ленточный и монолитно-плитный фундамент. Монолитно-плитное основание — железобетонная плита, залитая по всей площади будущего строения. Многие считают, что монолитная плита более надежна, т.к. дом опирается на основание большой площади. Это мнение ошибочно! Ленточный фундамент воспринимает нагрузку более равномерно, а фундамент с монолитной плитой перекрытия потребует сложной балансировки с учетом несущей способности грунтов. При отсутствии балансировки по плите пойдут трещины, снизится ее эксплуатационный ресурс. Кроме того монолитная плита имеет большой вес, поэтому ее усадка будет более значительной, что требует проведения сложного расчета.

Несущая способность ленточного монолитного основания намного выше, чем у плитного.

В сравнении с монолитно-плитным основанием ЛМФ отличается следующими преимуществами:

  • небольшой объем трудоемких бетонных и земляных работ;
  • не требует использования спецтехники;
  • минимальные требования к грунтам и УГВ;
  • подходит для 2-3-х этажных коттеджей;
  • простой расчет и монтаж;
  • высокая скорость возведения;
  • возможность устройства цокольного или подвального помещения;
  • низкая себестоимость.

Возведение ленточного фундамента на 50-60% дешевле, чем монолитно-плитного. Относительно общей сметной стоимости строительства днежные затраты на устройство ЛМФ составляют не более 10%.

К недостаткам конструкции относят:

  • долгое застывание бетонной смеси;
  • нельзя использовать на неровной местности;
  • необходимость гидро- и теплоизоляции.

Устройство и конструкции сборных ленточных фундаментов



Устройство сборного ленточного фундамента не очень сложное: его собирают из массивных бетонных и железобетонных блоков, что значительно сокращает время возведения фундамента, однако требует определенных денежных затрат. Для зданий с легкими стенами из дерева и сэндвич-панелей можно использовать специальные железобетонные панели. Основные их габариты для зданий с подвалом: высота — 3,05 м, длина — 4,88 м, ширина — 0,26 м. По расходу бетона и трудоемкости эти панели на 30 % экономнее сборных бетонных блоков. В них предусматриваются оконные и дверные проемы, а также отверстия для ввода коммуникаций и крепления обвязочного бруса перекрытия подвала. Технология производства таких панелей предусматривает закладку утеплителя в ячейки, образованные ребрами жесткости, поэтому стены подвала не требуют дополнительной теплоизоляции. Бетон, из которого изготовлены панели, содержит специальные добавки, повышающие надежность конструкции сборных ленточных фундаментов и их гидроизоляции, прочность и устойчивость к деформации.
