Автономная канализация Топас

Устройство и принцип работы септиков Топас

Модельный ряд бытовых септиков Топас обширен. Есть как недорогие варианты с малой производительностью для дачи, так и мощные станции для больших коттеджей и даже поселков. Внешне все они представляют собой ящик в 2,5–3,1 метра высотой, закрытый сверху крышкой.

Корпус этой ЛОС выполнен из композитного полипропилена, который устойчив к агрессивной среде внутри и перепадам температуры снаружи. Он, конечно, не так прочен и морозостоек как клинкерная плитка для фасада, но зимой данный пластик в земле точно не треснет. Тем более что температура внутри работающей станции всегда поддерживается естественным образом в плюсовой зоне.

Схема устройства станции Топас

• 1 — Ввод стоков

• 2 — Фильтр грубой очистки
• 3 — Главный насос
• 9 — Поплавковый датчик
• 16 — Аэраторы

7 — Волосоуловитель
15 — Циркуляционный насос
16 — Аэраторы

13- Фильтр тонкой очистки
14 — Успокоитель вторичного отстойника

Д — Компрессорный отсек

• 6 — Компрессоры

10 — Коробка подключения
11 — Кнопка включения
12 — Блок управления

Внутреннее пространство септика Топас разделено на пять отсеков:

1. Камера приема стоков с фильтром крупных фракций.
2. Аэротенк с аэробными бактериями.
3. Отстойник для окончательного осветления вод.
4. Накопитель для ила.
5. Компрессионный отсек с насосным оборудованием.

По принципу работы септики рассматриваемой конструкции напоминают классическую трехкамерную станцию очистки. Сначала обеспечивается первичное осветление стоков из канализации дома, а затем происходит их аэробная обработка. Дальше они отправляются в отстойник. Из последнего очищенные уже воды выводятся наружу для инфильтрации в грунт или полива зеленых насаждений на приусадебном участке.

Схема работы канализации

Стоки в первую камеру септика Топас попадают через трубу с отверстиями в стенках. В этом фильтре грубой очистке задерживаются крупные органические и неорганические фракции, чтобы не мешать работе остальных отсеков. После первичного осветления сточные воды с помощью насоса перекачиваются во вторую камеру, где в септике происходит основной цикл брожения. Затем очищенные на 70–80% стоки перекачиваются в отсек-отстойник. При этом активный ил отправляется в свой специальный накопитель.

Схема принципа работы с дренажным колодцем

Из конечного отстойника выходят уже полностью отбродившие и отфильтрованные стоки, пригодные к использованию в хозяйстве для полива и технических нужд. Итог работы септиков под брендом «Топас» – это техническая вода со степенью очистки в районе 98%. Большего достичь при переработке нечистот из бытовой канализации сложно.

Эксплуатация и обслуживание

Септик ТОПАС требует минимум внимания, и даже очистка скопившихся отложений не отнимает много времени и усилий.

• Один-два раза в году очищается отстойник с илом. Нет нужды вызывать ассенизаторов, отлично подойдет практически любой фекальный или дренажный насос. С той же частотой очищается первый отсек септика от возможных не перерабатываемых загрязнений.
• Раз в 2-3 года достаточно очистить фильтры и компрессорные мембраны.
• Замена всей аэрационной системы проводиться раз в 12 лет.

Обслуживание можно выполнять как самостоятельно, так и приглашая специалистов. При необходимости оборудование консервируется, например, если оно устанавливается возле загородного дома, который не используется в зимнее время. В любом случае септики ТОПАС рассчитаны минимум на 50 лет беспрерывной эксплуатации и менее требовательные к себе, чем другие системы сбора и очистки стоков.

Существующие модификации автономной системы Топас

Септик Топас представляет собой комплекс очистки любых сточных вод на биологической основе. Автономная канализация отвечает всем необходимым требованиям. Она выполняет три основные функции:

• собирает ассенизационные стоки;
• очищает;
• утилизирует.

Принципиальная схема устройства септика Топас

Производители разработали многочисленные модификации локальных станций, которые способны решать самые сложные задачи владельцев участков. В инженерных проектах учитывались многие факторы, среди которых – потребности людей, свойства грунта, температурный режим. Септик Топас представлен несколькими модификациями.

Производительность

Очистная станция обслуживает не только частные дома и коттеджи, но и целые гостиничные комплексы или группу зданий, без подключения к центральной канализационной системе. В зависимости от количества проживающих людей, изделия классифицируют как Топас 4, Топас 5, Топас 6 и так далее.

Рабочий потенциал системы рассчитан на одновременное обслуживание от 100 до 150 человек. Септик Топас 100 и 150 технически отличается от базовых моделей. Он оснащен усиленным корпусом, большими емкостями, мощным аэрационным оборудованием с принудительным водоотводом.

Принцип роботы септика Топас

Уровень грунтовых вод

Для высокого показателя разработаны модели Топас с дополнительным насосом для откачки жидкости в специальную емкость или ливневую канализацию. Станции отмечены маркировкой «ПР». При их установке нужно учитывать подвод электрических сетей.

Глубина заложения канализационных коммуникаций

Изделия «Стандарт» рассчитаны на глубину от 0,4 до 0,8 м от поверхности земли.

Разновидность Топас «Лонг» с удлиненным корпусом подходит для прокладывания труб на глубине от 0,9 до 1,5 м.

Топас «Лонг УС» предназначены для труб, закопанных на отметке от 1,5 до 2,4 м.

А также по конструкции канализационной системы. Имеются однокорпусные и двухкорпусные варианты.

Схема «Топас»

представляет собой непроницаемую сварную емкость. Корпус в форме параллелепипеда изготовлен из полипропилена. Для технического обслуживания резервуара в верхней части конструкции предусмотрена съемная утепленная водонепроницаемая крышка.

Внутреннее пространство станции состоит из 4 секций:

• приемной камеры;
• аэротенка;
• стабилизатора активного ила;
• вторичного отстойника.

Для каждого отсека разработан свой способ очищения стоков. Рабочая схема автономной канализации «Топас» заключается в постоянном контакте воды, микроорганизмов и воздуха.

Функциональные узлы установки «Топас»

В приемной емкости происходит отделение твердой крупной фракции от более мелких включений. В аэротенке находятся микробы, задача которых — превратить органические отходы в биологическую массу. Обработанные стоки поступают в следующий отсек, где ил оседает на дно, а жидкость проходит во вторичный отстойник.

Воздух в систему нагнетается через клапан в крышке станции с помощью двух мембранных компрессоров, размещенных над камерой стабилизатора. Там же располагается и блок управления станцией.

В канализационной установке «Топас» действуют 2 цикла фильтрации — очистка и регенерация стоков. Первый (прямой) — это основной процесс переработки бытовых отходов. Второй (обратный) запускается при отсутствии жидкости в резервуарах и предназначен для поддержания жизнедеятельности микроорганизмов, входящих в состав активного ила. Переключение режимов выполняется с помощью поплавкового устройства, расположенного в приемной секции.

Для системы биологической очистки сточных вод не нужно создавать поля фильтрации, устанавливать дополнительно канализационную насосную станцию (КНС). Весь процесс начиная от поступления бытовых отходов и заканчивая отводом стоков в канаву — это результат работы одной санитарной установки. При этом качество обработки загрязненных жидкостей достигает 95-98%.

Принцип работы оборудования

Принцип действия сооружения основан на использовании микроорганизмов. При этом разлагаются органические соединения, вызывающие минерализацию загрязнений и осаждение примесей на стенки конструкции, что позволяет проводить обслуживание значительно реже, чем в других аналогичных устройствах.

https://youtube.com/watch?v=Vou6_MLC9d0

Начинается очистка с приемной камеры куда самотеком поступают стоки. В ней проходит предварительный этап после которого частично очищенные воды закачиваются при помощи насоса в аэротенк. Этот процесс, протекающий в септике Топас лучше всего виден на схеме работы.Как работает септик Топас, здесь происходит разрушение органических соединений за счет применения активного ила.

Далее смесь перемещается во вторичный отстойник, где происходит осаждение твердых фракций на дно, а вода вытекает наружу. После этого ил перемещается обратно в аэротенк для дальнейшего использования. Более детально увидеть принцип работы септика Топас можно на размещенном ниже видео.

Лучшие качества септика модели Топас

Оборудование производителя Топол-Эко отличается от аналогичных устройств не только своими конструктивными особенностями, но и уникальными характеристиками, среди которых можно выделить:

• Высокую эффективность очистки стоков
• Компактные размеры
• Небольшое энергопотребление
• Работа без излишнего шума
• Абсолютная герметичность
• Возможность установки септика своими руками
• Простота в обслуживании.

Кроме того, следует отметить широкий модельный ряд, позволяющий подобрать модель в соответствии со своими нуждами.

Особенности установки и правила монтажа своими руками

Монтаж оборудования условно подразделяется на несколько основных этапов:

1. Подготовку места
2. Установку оборудования
3. Герметизация
4. Подключение к источнику питания
5. Нормализация давления.

Однако какими бы превосходными качествами ни отличалась установка располагать ее рядом с фундаментом дома не стоит. Расстояние от нее до строения должно составлять не менее 5 м. Котлован под устройство выполнят следующих размеров: 1800х1800х2400 мм. После него следует обустроить опалубку.

Смотрим видео, монтаж:

После того как котлован будет готов, на его дне организуют песчаную подушку толщиной до 15 см. Это позволит избежать затопления станции во время весеннего половодья и выполняют монтаж септика Топас, его основные этапы можно посмотреть на видео. Специалисты рекомендуют выбирать модель в соответствии с уровнем залегания грунтовых вод. Если он находится рядом с поверхностью, то стоит отдавать предпочтение моделям с маркировкой ПР.

Выполняя герметизацию установки, следует заранее выровнять с использованием строительного уровня. Но лучше доверить эту работу специалистам. Тем более что на септик Топас в среднем достаточно невысокая цена, даже если он приобретается с последующей установкой.

Подводим итоги

Главным достоинством септика Топас большинство пользователей называют нетребовательность в обслуживании и эффективный принцип работы. Но в то же время полноценная работа зависит от электроснабжения, поэтому при перебоях с электричеством потребуется установка генератора либо придется отказаться от использования септика.

В отзывах часто можно прочесть вопросы по поводу полноценного очищения воды. Поскольку не в каждом доме есть возможность вывода стоков в придорожную канаву. Поэтому следует заранее обустроить фильтрационную площадку, прежде чем приступать к монтажу септика Топас своими руками.

Как обслуживать “Топас” зимой?

В зимний период септики “Топас” работают примерно с такой же эффективностью, как и летом. Однако в регионах со среднестатистическими показаниями термометра ниже – 20º в зимние месяцы конструкцию следует утеплять до глубины сезонного промерзания в регионе. Оснащать теплоизоляцией крышку следует в любом случае.

Если термометр не показывает ниже – 20º, а в станцию на переработку поступает не меньше 20 % воды с хозяйственно-бытовым загрязнением, мероприятия по утеплению скептика на зиму можно не проводить.

Наиболее чувствительные к пониженной температуре приборы внутри устройства – это компрессоры и насос, если он используется. Заметное охлаждение окружающего их воздуха может вызвать перегрузку в работе приборов и даже их поломку.

Если предполагается зимняя эксплуатация, то при показаниях термометра ниже – 15º не стоит открывать крышку устройства без острой необходимости.

Еще до начала холодов рекомендуется выполнить полный комплекс технического обслуживания септика “Топас”: откачать ил, почистить фильтры, промыть устройство и т.п.

Если средняя температура в зимние месяцы варьирует в интервале – 5º (-10º), нет необходимости в устройстве теплоизоляции корпуса.

Емкость изготовлена из прочного полипропилена, а этот материал обладает пониженной способностью передавать тепло. Это позволяет сохранять температуру внутри септика практически неизменной даже при наступлении небольших морозов.

Дополнительное наружное утепление крышки септика “Топас” можно выполнить с помощью современных теплоизолирующих материалов или большого количества ветоши, но обязательно нужно позаботиться о вентилировании канализации

Внутри самого септика имеется собственный источник тепловой энергии. Это аэробные бактерии, которые в процессе переработки отходов активно выделяют тепло, как уже упоминалось ранее.

Кроме того, крышка септика дополнительно утеплена экструдированным пенополистиролом – надежного и современного изолирующего материала. Поэтому обычно специальной подготовки к зиме “Топас” не требует, а его обслуживание выполняется таким же образом, как и в более теплое время года.

На дне септика “Топас” скапливается так называемый нейтральный ил, который рекомендуется откачивать каждые три месяца. Эту процедуру необходимо также выполнить перед консервацией устройства и при его подготовке к зиме

Однако в местностях с суровым климатом, или если имеется вероятность замерзания септика из-за особых условий эксплуатации, все же стоит предпринять некоторые дополнительные меры по защите устройства от морозов. Подбор теплоизоляционного материала производится в соответствии с реальными климатическими условиями в конкретном регионе.

Крышка септика “Топас” защищена от холодов слоем утеплителя, но на время сильных морозов не помешает дополнительная наружная теплоизоляция

Важное условие – хорошая вентиляция септика. Доступ свежего воздуха в устройство должен быть постоянным, иначе находящиеся внутри аэробные бактерии просто погибнут. Такая ситуация просто недопустима, поскольку, если процесс брожения прекратится, из устройства будет исходить неприятный запах, придется устранять серьезное загрязнение

Такая ситуация просто недопустима, поскольку, если процесс брожения прекратится, из устройства будет исходить неприятный запах, придется устранять серьезное загрязнение.

Еще один значимый момент в зимний период – переполнение септика. Не стоит этого допускать, поскольку так можно вызвать поломку механизмов устройства. Эта ситуация опасна и летом, но выполнять ремонт септика в теплое время года значительно проще, чем при наступлении морозов.

Регулярная промывка септика “Топас” позволяет улучшить его работу. Она необходима при подготовке устройства к холодам или перед его консервацией

В первый год эксплуатации септика следует особенно внимательно следить за его эксплуатацией. При наступлении сильных холодов могут проявиться огрехи, допущенные в ходе монтажа и не обнаруженные ранее. Такие поломки следует немедленно устранять, чтобы септик полностью не вышел из строя.

Немало проблем может возникнуть и в результате влияния сторонних факторов, например, из-за неправильного монтажа канализационной трубы или при отсутствии качественного ее утепления. Если консервация канализации на основе септика Топас не будет проводиться, то обслуживать его надо не реже раза в три месяца.

С подробностями и правилами обслуживания септиков, эксплуатируемых в зимний период, ознакомит следующая статья, рекомендуемая нами к прочтению.

Схема и элементы конструкции

Схематично устройство Топаса можно описать следующим образом – 4 камеры, в которых происходит обработка сточных вод своим методом обработки. В емкостях находятся дополнительное оборудование и приборы, которые способствуют лучшей очистке и переработке жидкости.

Кроме механики в резервуарах обязательно должны быть бактерии. Именно они преобразовывают сбросы в чистую воду и активный ил.

Именно совокупность живых микроорганизмов и приборов обеспечивает функционирование очистительного процесса, способного добиваться 98-99% очистки.

Далее подробнее остановимся на назначении отдельных узлов септика Топас.

• Предназначение приемной камеры очевидно. Первым делом стоки поступают именно в нее. В ней находятся самая грязная жидкость.
• Аэротенк необходим для того, чтобы потоками воздух убирать плавающие элементы.
• Различного рода фильтры нужны для задерживания твердых частиц, которые плохо растворяются.
• Стабилизатор ила – в нем оседает осадок активного ила. Периодически должен очищаться штатным дренажным насосом.
• Аэратор – необходим для обогащения стоков кислородом. Также он обеспечивает перемешивание жидкости.
• Вторичный отстойник – в нем осуществляется один из этапов обработки бактериями. Имеет пирамидоидальную форму, за счет чего достигается лучшее выпадение осадка.
• Эрлифты – устройства, перемещающие активный ил, прошедшую обработку воду и другие элементы в предназначенные для них места и резервуары. То есть после обработки все движется по своему маршруту.

Предназначение остальных элементов можно понять из их названия.

Уход за септиком Топас

Автономная канализация Топас работает долго и эффективно, но при условии соблюдения правил эксплуатации:

• Запрещено проникновение в станцию химических веществ: лекарственных препаратов, кислот, щелочей. Они могут погубить полезные микроорганизмы.
• Недопустима утилизация пищевых отходов. Это приведет к сбою работы септика.
• При отсутствии электроэнергии количество сбрасываемой жидкости нужно свести к минимуму.
• Стоки не должны содержать неорганические вещества, например, песок.

• Один раз в три года очищают мембраны компрессора гидродинамическим способом.
• Один раз в двенадцать лет обновляют приборы аэрации.
• Если комплекс работает круглый год, из стабилизатора один раз в четыре месяца удаляется накопившийся ил.
• Периодически из приемной камеры удаляют вещества, которые не подлежат переработке бактериями.

Каждые два года проводят комплексное обслуживание, которое предполагает откачку ила, промывание емкостей, очищение фильтров крупных фракций, ревизию насоса и других элементов системы.

После процедур по очистке оборудования резервуар септика на две трети заливают чистой водой и вводят в эксплуатацию.

Процесс монтажа

Доверить установку септика Топас 5 лучше всего профессионалам, имеющим соответствующие лицензии и предоставляющие гарантии на выполненные работы

Составлять монтажную схему нужно с учетом местных условий, необходимо принять во внимание:

• характеристики грунта;
• рельеф участка;
• гидротехнический режим, то есть, изменение уровня залегания грунтовых вод в зависимости от сезона.

Проходит процесс монтажа Топас 5 следующим образом:

• подготавливается котлован, его размеры зависят от габаритов септика. Так, если выбрана модель с удлиненной горловиной, глубина ямы должна быть более 3 метров. На дне выполняется подсыпка из песка;
• осуществляют установку Топас 5, при выполнении этой работы можно обойтись без грузоподъемной техники. Работы проводятся силами 5-6 человек;
• производится подключение к канализационному трубопроводу, схема подключения зависит от модификации;
• следующий этап – подключение электропитания. Изучить электрическую схему септика Топас 5 можно в инструкции, но работы по подключению лучше доверить опытным электрикам. Блок управления станций устанавливается в доме, это позволит в процессе эксплуатации следить за работой станции, не выходя из помещения;
• далее проводится пробный запуск очистного сооружения, если дефектов выявлено не будет, осуществляется засыпка котлована.

Как осуществляется обслуживание станций?

Как официальный дилер компании-производителя станций «ТОПАС», мы без лишнего сокрытия можем рассказать о том в чем заключаются основные моменты их обслуживания.

Работа системы полностью автоматизировано, при этом раз в квартал или несколько раз в год, возникает необходимость выкачки активного ила со дна емкостей. Сделать это можно без вызова ассенизаторской машины, просто подключив насос и выкачав ил в компостную яму, либо любую емкость. В дальнейшем его можно будет использовать в роли удобрения. Также необходимо не забыть об очистке внутренних элементов, таких как фильтра и устройство сбора неочищенных элементов.

Откачка ила из системы осуществляется в следующей последовательности:

1. Предварительная подготовка емкости для откачки.
2. Отсоединение крепежа на шланге для откачки и его извлечение.
3. Ослабление хомута и выкручивание заглушки.
4. Непосредственная откачка ила.
5. Пополнение отстойника водой до нужного уровня.
6. Сборка деталей.
7. Запуск станции в эксплуатацию.

Работы по выкачке ила должны производится с определенным интервалом. Эта процедура является залогом успешного функционирования оборудования, она обязательна для выполнения не только при использовании систем «ТОПАС», но также «Юнилос Астра» и «БИОДЕКА».

https://youtube.com/watch?v=_Dj6o40vk9Y

Обслуживание

Септики Топас устроены таким образом, что с их обслуживанием справится любой пользователь. Если соблюдать правила эксплуатации, которые прилагаются к любому устройству, обслуживание очистного сооружения сводится к нескольким действиям, которые требуется выполнять с определенной периодичностью.

В таблице ниже представлены основные рекомендации по обслуживанию и частота их проведения.

Обслуживание	Частота проведения (в год)
Удаление ила из отстойника	3 – 4 раза
Очистка камер от неразложившихся элементов	3 – 4 раза
Полное удаление ила и промывка камер водой	1 раз в 2 года
Замена мембран в компрессоре, промывка фильтров	1 раз в 2 -3 года

Рекомендации по эксплуатации

Септик для дачи Топас предполагает определенные условия эксплуатации, соблюдение которых увеличит срок службы оборудования. Прежде всего, нельзя забывать о периодическом откачивании ила. Если этого не делать резервуар будет переполняться, и остатки осадков будут попадать в очищенную жидкость. В отстойнике всегда должен находиться определенный уровень воды.

Если не соблюдать правила по эксплуатации оборудование может прийти в негодность. Ремонт требуется в таких ситуациях:

1. Появление загрязнений и неприятного запаха. Необходимо промывание всего устройства.
2. При проблемах с проводкой может возникнуть замыкание в датчике или в компрессоре. Устранить поломку поможет полная замена проводки.
3. Если из конструкции протекает вода или наоборот проникает внутрь при неиспользовании устройства, следует проверить сантехнику. Проблема может быть в засоре труб, нарушении герметичности корпуса или пребывании паводковой воды. Может потребоваться ремонт сантехнического оборудования, очищение засоров или откачивание лишней жидкости.
4. Если произошло затопление конструкции, необходимо проверить функции дренажного устройства. Может потребоваться установка нового насоса.
5. Включение аварийного датчика сигнализирует о поломке аэрлифта. В этом случае рекомендуется проверить станцию.

Важно проверять работоспособность всего оборудования. Если в конструкции предусмотрен 1 компрессор, он должен функционировать без остановки

Если механизма 2, то включается какой-то один. Это определяется фазой цикла очистки. При выходе из строя устройств потребуется диагностика системы.

При верхнем размещении поплавка должно бурлить в одних емкостях, а при нижнем в других. Если этого не наблюдается, нужно тестировать оборудование. Если конструкция оборудована насосом для принудительного отвода воды, нужно периодически проверять его работоспособность. Это можно сделать, подняв переключатель в верхнее положение.

Прибор должен включиться, а вода быстро уходить. Стоит учитывать, что при постоянных сбоях электричества применять станцию не рекомендуются. Так как регулярные отключения могут вызвать поломку системы.

Смотреть видео — принцип самостоятельного обслуживание и очистки септика Топас

Самостоятельная очистка и обслуживание септика Топас.

Watch this video on YouTube

Ремонтировать конструкцию самостоятельно не рекомендуется. Это может привести к более серьезным поломкам. В некоторых случаях лучше обратиться к специалистам, имеющим специальное диагностическое оборудование и большой опыт работы в данной сфере.

При соблюдении правил эксплуатации и обслуживания системы септик Топас прослужит долгие годы и поможет эффективно перерабатывать загрязененную воду, чтобы использовать ее вторично для технических нужд.

Установка и обслуживание септиков

Монтаж канализации ТОПАС производится по следующей схеме:

1. Роется котлован по ширине и длине на 30–40 см больше размеров корпуса выбранной модели. Глубиной он вырывается на 10 см больше высоты станции. Эти сантиметры нужны для устройства на дне ямы подушки из утрамбованного песка.

2. В яму устанавливается септик. Далее к нему подводится канализационный трубопровод из дома с уклоном в 2 градуса и кабель электропитания.





















3. Производится засыпка траншеи с трубой и ямы с очистной станцией.

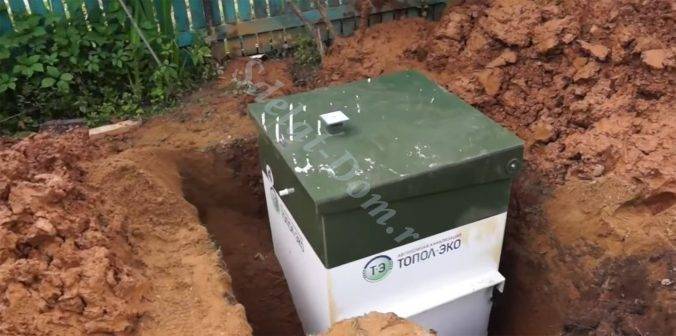

Опускаем в котлован станцию

Земля засыпается так, чтобы на поверхности виднелась только крышка. Заливать плитный фундамент под этим септиком в качестве якоря не нужно. Даже маломощная модель Топаса на 3–4 человека весит больше 200 кг. Плюс к этому еще добавляется масса стоков. Всплыть эта станция сможет только при очень сильном паводке и затоплении всего вокруг.

На поверхности остается только крышка

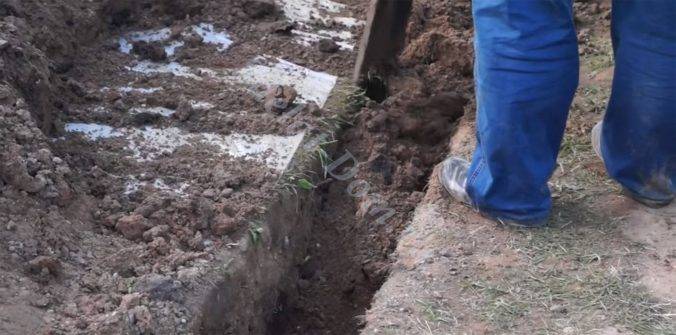

Прокапываем траншею к септику

Врезаемся трубой в септик

Герметично заклеиваем вход трубы в септик специальным феном и лентой

Закапываем канализационные трубы

Аналогично делаем отверстие и герметизируем под вывод вод

Подключаем септик к электросети

Септик Топас подходит для любых жилищ, будь то дачные домики, двухэтажные таунхаусы из кирпича, либо небольшие каркасно-щитовые дома. Ограничения есть только по количеству проживающих и единовременному залповому сбросу стоков. Но здесь надо лишь грамотно подобрать вариант станции.

Обслуживание ЛОС Топас сводится к удалению крупных фракций из фильтра в первой камере и избытков ила из накопителя. Для этого предусмотрен специальный насос, который необходимо включать по мере возникновения необходимости.

Устанавливается данный септик своими руками, а после и эксплуатируется без особых проблем. В подтверждении этого достаточно посмотреть видео с отзывами тех, кто уже им пользуется. О каких-либо затруднениях там ни слова. В плане простоты монтажа он напоминает кладку гибкой черепицы, с которой в состоянии справиться даже непрофессионал.
