Как установить и настроить датчик движения для освещения

Как настроить ДД для освещения? 3 главных правила

Корректная работа датчика зависит как от правильной схемы подключения, так и от верного выбора его размещения. Но чтобы избежать ложных срабатываний устройства, нужно соблюсти правила:

  • В контролируемой зоне не должны находиться отопительные приборы и устройства с электромагнитным излучением;
  • На устройство не должен попадать поток воздуха от системы кондиционирования или вентилятора;
  • Исключить попадание на корпус прямого солнечного света.

Но бывают и другие причины сбоя работы оборудования. Например, если в семье есть животное, то каждый раз, когда будет им пересекаться зона действия прибора, свет будет включаться. В этом случае регулируется чувствительность датчика и устанавливается минимальное значение для подачи тревоги, или приобретается другая модель, имеющая функцию игнорирования объектов с весом менее 25 кг.

Настройка 3-х основных параметров

Современные ДД регулируют чувствительность, угол обзора, освещенность и время задержки отключения света. Правильно настроенные параметры значительно экономят расходы на электроэнергию. В старых устройствах есть возможность регулировать только два параметра: время отключения и чувствительность или время отключения и освещенность.

Настройку оборудования нужно начинать с регулировки угла обзора. Современные модели оснащены специальными детекторами, закрепленными на шарнирах. Эти элементы нужно установить так, чтобы направление инфракрасных лучей охватывало наибольшую площадь помещения. Здесь учитывается не только угол установки, но и высота расположения устройства.

Далее настраивается чувствительность. На корпусе он обозначается клавишей «SENS». Регулирование происходит в диапазоне от минимального до максимального показателя. Это наиболее сложный этап в настройке прибора — нужно отрегулировать работу датчика, чтобы он не срабатывал на животных, но включал свет при появлении человека.

Следующий шаг — настройка порога освещенности. Клавиша «LUX» регулирует ДД на включение света при наступлении темноты. Рекомендуется поставить клавишу на максимальное положение и отрегулировать сенсор в вечернее время.

Заключительным этапом идет регулировка задержки включения. Время настраивается клавишей «TIME», работающей в диапазоне от 5 до 10 секунд. Настройка осуществляется индивидуально для каждого пользователя, учитывая его пожелания.

Как отрегулировать датчик движения для освещения в подъезде: 15/30

Схема монтажа и правила регулировки работы ДД, установленных в подъезде, те же, что и для устройств, предназначенных для жилых помещений. Разница лишь в том, что большая площадь лестничной площадки может быть не полностью охвачена зоной приема сигнала оборудования. В этом случае потребуется монтаж дополнительных датчиков, подключенных напрямую к фазе и нулю. Лампочка соединяется с фазой через провод.

Правильно настроенный датчик движения, установленных в подъезде, имеет радиус действия 6 – 8 метров. Угол обзора выставляется, учитывая размеры лестничной площадки, но чаще всего 15° по вертикали и до 30° по горизонтали.

Как проверить ДД для освещения: цель — 0 ложных сигналов

Во время эксплуатации устройства владельцы могут сталкиваться с ситуациями, когда оборудование неправильно работает или происходит ложное срабатывание.

Для настройки необходимых параметров нужно дождаться такой интенсивности естественного света, при котором датчик будет срабатывать и включать свет. Поворачивая регулятор LUX, находим то положение, при котором будет включаться лампочка.

Если устройство не реагирует на присутствие человека в контролируемой зоне, то нужно увеличить уровень чувствительности. А в случае ложного включения освещения без обнаружения человека, порог чувствительности нужно снизить.

Состав оборудования и принцип действия

В функциональную схему прожектора с датчиком движения входят:

  • блок питания для светодиода и датчика;
  • светодиодная матрица или отдельный светодиод;
  • датчик движения;
  • регулируемая схема задержки выключения;
  • датчик освещенности.

Алгоритм работы прожектора заключается в том, что питание на светодиоды подаётся только при появлении в зоне обнаружения людей или движущейся техники. Блок задержки отключит питание через заранее установленное время после прекращения передвижений людей (проезда транспорта). Датчик освещённости блокирует работу устройства в светлое время, чтобы исключить «лишние» циклы включения-выключения.

Детектор движения может находиться в едином со светильником корпусе или быть выносным.

Типы датчиков

В светодиодных прожекторах используют три разновидности детекторов движения: радиоволновый, инфракрасный, звуковой.

Радиоволновые датчики в основном применяют в светильниках для улицы. Эти приборы относятся к активному типу.

В пространство излучаются сверхвысокочастотные волны. Отражённые от неподвижных объектов лучи возвращаются в прибор с той же частотой. Если волна отразилась от движущегося предмета, частота «вернувшихся» волн будет отличаться от излучённых. Прибор отслеживает изменение и при обнаружении явления подаёт питание на светодиоды.

Преимущества радиоволновых датчиков:

  • стабильная работа вне зависимости от времени года;
  • отсутствие ложных включений при порывах ветра и сквозняке.

Недостатком являются подверженность ненужным срабатываниям при работе в зоне сильных электромагнитных помех от мощного электротехнического оборудования.

Инфракрасные датчики анализируют тепловую температуру окружающих предметов, «запоминая» суммарное состояние в разных сегментах. При появлении в зоне обнаружения человека (техники) сумма температур изменяется, включается прожектор.

В жару, когда температура тела близка к окружающим предметам, датчик не всегда видит разницу, включение светодиодов происходит с перебоями. То же явление встречается зимой, когда человек в тёплой одежде, поверхность которой не сильно контрастирует с окружающей обстановкой. Светильники с инфракрасными датчиками больше подходят для закрытых помещений или небольших двориков.

Звуковые датчики реагируют на возникающий шум, источником которого могут служить шаги или негромкий разговор. Прожекторы с таким типом детекторов лучше подходят для закрытых помещений. Для уличных светильников сигналом могут быть звуки проезжающего вдали автомобиля или пролетающего самолёта.

Тип питания

Прожектор с ДД на солнечной батарее

Существуют три разновидности приборов по типу питания:

  • работающие от сети постоянного или переменного тока;
  • беспроводные со встроенными аккумуляторами;
  • питающиеся от аккумуляторов, подзаряжающихся от солнечных элементов.

Первый тип распространён в частных домах и на предприятиях. Используется бытовая сеть 220 В или напряжение от блоков питания. Установка источников резервного питания позволит пользоваться прибором при кратковременных отключениях электросети.

Встроенные аккумуляторы придётся регулярно подзаряжать, поэтому лучше выбрать фонари, которые легко демонтировать и установить после зарядки. Датчик движения позволяет экономить заряд, включая прибор на небольшое время.

Где и когда применяется?

Выключатель с датчиком движения очень удобен в тех случаях, когда объект заходит в незнакомое неосвещённое место. Ему не придётся впотьмах шарить рукой по стенам, пытаясь отыскать выключатель, и зажечь освещение. Как только человек появится в дверном проёме, произойдёт включение светильника.

Схема подключения датчика движения для освещения часто используется в следующих случаях:

  1. При входе в подъезды многоквартирных домов.
  2. В проходах и лестничных маршах, которые днём имеют естественное освещение, а в тёмное время требуют дополнительной подсветки.
  3. На лестницах, ведущих в подвалы.
  4. В гаражах, кладовых, в подвальных и другие хозяйственных постройках и помещениях, которые не освещаются естественным образом.
  5. На проходных лестничных пролётах и в коридорах, которые располагаются внутри здания и не имеют естественного освещения днём.
  6. В санузлах (именно в этом случае, выключатель с датчиком движения больше необходим для отключения света, потому что, как правило, уходя из санузла, особенно в общественных местах, многие забывают и не отключают освещение).

Если есть такая необходимость, можно установить датчик движения и настроить его одновременно на включение светильника и каких-то бытовых приборов (например, телевизора, вытяжного вентилятора в санузле, кондиционера).

Обратите внимание! Установленный выключатель с датчиком движения помимо того, что позволит чувствовать себя комфортно, ещё существенно сэкономит расход энергии и уменьшит сумму платежей

Какие неисправности возникают с таким оборудованием?

При использовании сигнализационного оборудования бывают такие ситуации, когда датчик движения перестает правильно работать. Оборудование может вовсе не срабатывать, или же работать неправильно, и это очень опасно, поскольку приводит к проблемам с работой охранной системы в целом.

Стандартные поломки можно выделить следующие:

  • при появлении движущихся объектов сигнализация не срабатывает, что особенно опасно и на эту проблему проверку нужно проводить для профилактики регулярно;
  • контакты выходного реле не переключаются, но датчик срабатывает, что приводит к отсутствию передачи сигнала на каком-то этапе;
  • датчик движения не выключается, даже если движущийся элемент выходит за пределы его зоны слежения, что приводит к проблеме работы всей системы охранной сигнализации;
  • появление ложных сигналов или самопроизвольные включения и отключения, что особенно раздражает или приводит к проблемам в работе и другого охранного оборудования.

Если это случается, ремонт откладывать недопустимо, поскольку это образует брешь в системе охранной сигнализации

Нужно понимать, что именно от этого может зависеть безопасность людей или имущества, потому очень важно своевременно проводить проверку работы систем слежения и датчиков в системе охраны здания. Если же ремонт невозможен или нет желания ремонтировать и восстанавливать оборудование, то нужно купить новое для восстановления функционала системы слежения и охраны здания или помещения

Как установить датчики движения для включения света своими руками

Небольшая мощность датчиков позволяет монтировать их самостоятельно, при известной технике безопасности –отключение электросети, наличие контрольных инструментов (индикаторов). К каждому прибору прилагается схема датчика движения для освещенияи инструкция с описанными этапами подключения. Следуя им, установить и настроить прибор – легко. Итак:

  1. Если приобретен датчик со встроенной батареей, то монтаж заключается в правильном выборе места для крепления и собственно, само фиксирование на крепеж к стене или потолку. С приборами, работающими от сети в 220В – работа скрупулезнее.
  2. Следует внимательно осмотреть корпус детектора. Литеры L и N означают рабочую и нулевую фазу, соответственно. Соединение со светильником подводится к разъему рабочей фазы – провод зачищается и фиксируется на клеммах. Даже если произойдет путаница, порчи прибора не будет, он лишь не заработает.
  3. До того как установить датчик движения для включения света, нужно подать напряжение. Если индикатор не загорается, то имеет смысл подождать до 1 минуты – некоторым моделям требуется время на «раскачку». Если все устраивает, датчик крепят к поверхности соответствующим крепежом.

Настройка прибора

Обычно корпус датчика движения имеет ручку настройки с определенной шкалой или несколькими переключателями – от 2 до 4 шт. Они имеют собственные буквенные обозначения и направление вращения. Например:

  • LUX. Порог освещенности. Означает количество дневного или электрического света, при котором детектор не работает. Для проверки, его устанавливают на максимум, в дальнейшем по потребностям.
  • TIME. Период срабатывания и задержка светового сигнала. По истечении заданного времени, датчик отключается. Если движение продолжилось, прибор вновь включает освещение. Первичная настройка на минимум.
  • SENS и MIC. Сенсоры и микрофон – соответственно. Настройки находятся на инфракрасных, ультразвуковых и комбинированных моделях. Первый параметр настраивается на максимальное значение, второй – на минимальное.

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

“Если требуется сделать датчик неприметным, важно заранее выбрать для него место. В случае неправильного положения, прикрывать или маскировать его чем-либо – не рекомендовано. Это снижает чувствительность прибора”

Это снижает чувствительность прибора”

Таблица с картинками к монтажу:

ИзображениеЭтап монтажа
Выбор места монтажа
Осмотр прилагаемой схемы
Зачищаем провода и присоединяем к домашнему освещению
Настройка датчика клавишами
Крепление

Полезные рекомендации до того как подключить датчик движения для освещения

Для долговечной и, главное, качественной работы, важно соблюсти несколько моментов до подключения датчиков движения для освещенияи после:

  1. Пластиковые корпуса приборов – хрупки. Особенной чувствительностью обладает полимерная линза – важный элемент оптики детектора. До монтажа и после с хрупкой системой требуется обращаться бережно.
  2. Наружные датчик движения для включения света нередко лопаются на морозе или деформируются от попадания прямых солнечных лучей. Лучше избегать таких мест установки. Равно как и излишней влажности. Если защищенных мест нет, над приборами устанавливают козырьки.
  3. Внутренние датчики не располагают рядом с отопительными радиаторамиили бытовой техникой с технологией УВЧ, инфракрасным излучением и другими функциями, могущими создавать помехи. Максимальная близость описана в инструкции.
  4. Нельзя располагать датчики с лампами накаливания. Эффект будет постоянным, так как нить остывает не сразу, а прибор, рассчитанный на изменение температуры, будет исправно посылать сигнал для активации электричества. «Светомузыка» обеспечена.

Первичная настройка домашнего датчика движения для включения света – не дает гарантии полной безопасности. Потребуется адаптировать систему полностью под собственный образ жизни – присутствие постороннего человека, а не животных или трепет листьев по ветру. Если полной уверенности в своих силах нет, лучше воспользоваться услугами профессионалов. Они обеспечат надежный результат.

Еще важно знать: 2 нюанса о проводах.

Если датчик не работает, необходимо в первую очередь проверить все провода, очистить их от мусора и нагара, если это необходимо, а после качественно прижать. Если алюминиевые жилы деформируются или ломаются, тогда это приведет к неправильной работы всей системы. Чтобы проверить состояние, необходимо использовать вольтметр – щуп стоит положить к клеммам. Но встречаются такие ситуации, когда прибор не работает даже когда обнаруживается напряжение при помощи аппарата. Тогда лампу нужно заменить.

Может произойти так, что свет не гаснет, даже если оборудование полностью исправно. Чтобы решить эту проблему, необходимо проверить временной промежуток, который установлен на датчике. Скорее всего, величина получилась чересчур большая и контакт, отвечающий за функционирование светильника, не может разомкнуться. Тогда надо поставить задержку времени на меньший период.

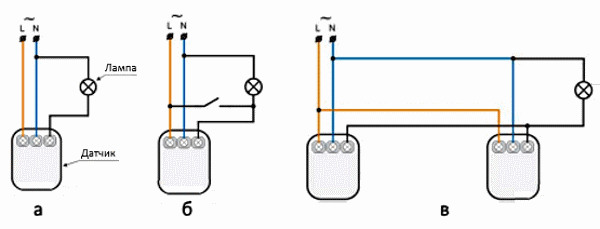

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

  • Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
  • Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Советы

  1. Для корректной работы в зону сканирования детектора не должны попадать посторонние объекты, они могут заставить систему работать не верно. Рекомендуется не устанавливать датчика вблизи столбов, кустов, деревьев, которые очевидно будут оказывать ложное влияние на детектирование сканирующих устройств.
  2. Нужно по возможности нейтрализовать воздействие на сканирующий прибор магнитных излучений, которые могут негативно сказаться на работе устройства.
  3. Сохраняйте детектор в чистоте и всевозможных попаданий влаги, поскольку все эти факторы влекут за собой ложные показания, негативно сказываются на величине зоны действия, а также долговечности аппарата.
  4. Источник должен быть направлен в зону наибольшей вероятности появления движущихся объектов.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

  • Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
  • Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Какой датчик движения для освещения выбрать

Ассортимент представлен датчиками с разным принципом действия, исполнением и характеристиками. В частности, выделяют:

  1. Датчики с разным климатическим исполнением и степенью влагозащиты. Уличная группа представлена моделями с влагозащищенностью не ниже IP 55 (при эксплуатации без козырька, на открытых столбах или участках – не ниже IP65), пылезащищенными корпусами и диапазоном рабочих температур от -40 до +60 °С. Датчики для внутреннего размещения имеют степень защиты выше IP22 и работают при температуре в пределах от – 20 до +40 °С.
  2. Модели с разным способом монтажа: накладные, монтируемые на высоте около 2,5-3 м от уровня пола (в том числе в углах, при использовании специальных кронштейнов) и, как правило, имеющие ограниченный угол обзора (120-180°) на стенах, и встраиваемые. При монтаже на потолок последние имеют угол обзора до 360 °. Настенные виды в свою очередь разделяются на модели с неизменным углом обзора и датчики с возможностью изменения положения головки с линзой. Последние позволяют корректировать зону охвата в небольших пределах.
  3. Устройства с разным типом питания: подключаемые к стационарной сети, беспроводные, работающие от обычных или солнечных батарей и комбинированные.
  4. Модели с разным принципом действия, включая датчики ИК, ультразвуковые сканеры, генераторы микроволн.

Максимальным преимуществом обладают комбинированные модели, совмещающие разные принципы срабатывания, но из-за дороговизны их применение в частной сфере ограничено.

В целом при выборе конкретной модели датчика движения помимо цены и зоны охвата (дальности и угла) обращается внимание на:

  • число полюсов – для традиционных ламп достаточно двухполюсных устройств, подключаемых последовательно через фазу и ноль, для светодиодных нужны трехполюсные;
  • мощность подключаемых осветительных приборов: мощность датчика должна быть на 20-30% выше, но не более 600-1000 Вт;
  • наличие фотореле, исключающее срабатывание датчика в дневное время;
  • наличие или отсутствие опции регулировки отсрочки в таймере выключения (требуется при необходимости работы светильников при выходе человека из зоны срабатывание в течение определенного времени);
  • другие функции – возможность фиксированного включения пользователем, защиту от ложного срабатывания при движении мелких животных.
  • дизайн и габариты.

Характеристики и особенности эксплуатации датчиков движения в системах освещения:

ИК-датчикиУльтразвуковыеСВЧ-устройства
Принцип работыПассивный, регистрация теплового излученияАктивный, анализ отраженных звуковых волн в диапазоне от 20 до 60 кГцАктивный, анализ отраженных электромагнитных волн с частотой около 5,58 Гц
Зона срабатывания, м6-50 при условии открытого радиуса видимостиОт 3 м до 10-15 м, верхний предел ограничен3-20 м у бытовых моделей, до нескольких сотен у продвинутых
Вероятность несрабатывания/ случайного срабатыванияНизкая/средняяВысокая/низкаяНизкая/Высокая
Влияние температуры окружающей средыПри температуре свыше +25 чувствительность датчика повышается, возможны ложные срабатыванияНезначительное
ЦенаДоступнаяВысокая
Основные преимуществаРегулировка зоны и дальности захвата.

Простой монтаж.

Не влияет на животных и здоровье человека

Точность прибора не зависит от температуры объекта и среды, запыленности или влажностиКомпактность, высокая точность срабатывания, отслеживание движения за стеклом или тонкими перегородками, максимальная зона охвата в градусах и дальности
МинусыЧастые ложные срабатывания, зависимость от условий эксплуатацииСравнительно малая зона охвата, игнорирование плавных движенийДороговизна, влияние на человека

Важные рекомендации перед подключением

Датчики имеют пластиковые корпуса, которые нужно беречь от ударов или других повреждений. Особенно бережно следует обращаться с пластиковой линзой Френеля, которая является важным составным элементом оптической системы прибора.

При наружной установке необходимо следить, чтобы устройства не подвергались действию прямого солнечного света и атмосферных осадков. Лучше в таких случаях предусмотреть для них монтаж защитных козырьков. Также следует учитывать, что сенсоры в ветреную погоду могут срабатывать от движения ветвей расположенных вблизи деревьев.

Внутри помещений эти приборы не рекомендуется размещать вблизи отопительных приборов. Желательно, чтобы горячие батареи или печки также не попадали в поле их зрения. Для этого можно соответствующим образом отрегулировать высоту и вертикальный угол наклона устройства.

Также при работе датчика движения для включения света на лампу накаливания, если она попадает в его поле обзора, это может вызвать паразитную обратную связь: нить такой лампы остывает не сразу, датчик после выключения сработает вновь от изменения её температуры, снова выключится-сработает и дальше так и будет периодически включаться-выключаться.
Не все датчики движения корректно работают со светодиодными и люминесцентными светильниками. Особенно это касается тех, что имеют на выходе тиристорный или симисторный коммутирующий элемент. У работающих на обычное электромеханическое реле таких проблем не возникает. Поэтому при покупке стоит обязательно проконсультироваться у продавца об этой их особенности.

При любых работах с сетевым напряжением следует неукоснительно соблюдать правила техники безопасности. Во время подключения питающих проводов к приборам, необходимо их обесточить выключателем на силовом щите или, вывернув пробки-предохранители. Если нет полной уверенности в правильном, точном и безопасном выполнении всех процедур по монтажу приборов, лучше доверить это мастерам-профессионалам.

Виды датчиков, выбор наиболее подходящего

Определите, где вы будете размещать датчик, — внутри помещения или на улице. В комнатах используют устройства меньшей мощности. Их можно подсоединить к лампам накаливания. Дальность действия таких сенсоров — около 15 м. Для домашнего использования оптимальны приборы с углом обзора 180º. На открытых территориях применяют мощные датчики, подключая их в сеть 500 Вт. У них увеличен угол обзора, с помощью таких устройств можно зажигать прожекторы и большие промышленные лампы.

По типу срабатывания различают тепловые, звуковые и колебательные датчики движения для включения света. Тепловые — чувствительны к смене температуры в зоне слежения, звуковые — способны улавливать колебания воздуха, а колебательные — реагируют на изменения магнитного поля.

По конструкции различают также неподвижные и подвижные. У первых относительно небольшая зона контроля — 10-12 м. Идеально для применения в квартире. Подвижные датчики хорошо подойдут для больших помещений, где возникает необходимость корректировать зону обзора.

Разновидности датчиков присутствия и движения

Несмотря на простоту принципа действия, датчики движения различаются по самым различным параметрам. Чтобы полнее понимать картину представленного на рынке ассортимента изделий, нужно знать о них хотя бы в общих чертах. Это позволит оптимально подобрать электронное устройство для своих целей.

Различия по месту расположения прибора:

  • внутреннее расположение — как понятно по названию, используется для контроля присутствия человека в помещении;
  • периферийное расположение — используется для удаленных от дома объектов (как пример — включение светильников на прогулочной дорожке по мере движения по ней человека или подсветка воды в бассейне при купании ночью);
  • расположение по периметру — наиболее часто расположены на столбах оград и срабатывают при приближении людей или машин (удобно для освещения пригаражной площадки).

Различия по принципу срабатывания:

  • активного типа — в конструкции есть передатчик и приемник сигнала, при появлении в зоне сигнала человека сигнал поступает в приемник, и он срабатывает;
  • пассивного типа — приемник и передатчик в одном корпусе, когда сигнал передатчика попадает на появившийся объект, он отражается и возвращается в приемник, который от этого срабатывает.

Различия по типу сигнала:

  • ультразвук — используется звук высоких, неслышимых ухом частот;
  • микроволны — используются радиоволны сверхвысоких частот;
  • инфракрасное излучение — использование тепловых волн (света инфракрасного спектра), именно такие датчики наиболее просты и поэтому распространены.

Различия по источнику срабатывания:

  • теплового типа — срабатывание происходит при изменении температуры на сенсоре датчика (попадает отраженный инфракрасный луч передатчика или тепловое излучение живого объекта);
  • звукового типа — срабатывание происходит при обнаружении сенсором колебаний воздуха на звуковых частотах;
  • частотно-колебательного типа — сенсор датчика реагирует на частотные колебания и изменение магнитного поля, вызываемого движением в зоне действия прибора.

Различия по конструкции элементов:

  • моноблочные — электронное устройство исполнено в виде одного монолитного корпуса;
  • двухкорпусные — при такой конструкции приемник и передатчик разнесены в разные корпуса и устанавливаются на удалении друг от друга;
  • многоблочные — в состав устройства входит целый комплекс приемников и передатчиков (иногда даже разного типа), который работает в единой связке.

Различия по типу монтирования:

  • накладного типа — монтируются на вертикальной поверхности стен;
  • потолочного типа — монтируются на горизонтальных поверхностях потолка снизу;
  • врезного типа — монтирование внутри поверхностей стен или потолка.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
