Крепление автомата в щитке на DIN-рейке
В настенном щитке или коробках автоматические выключатели, как и другие установочные электроприборы, крепятся на DIN-рейке, еще ее часто называют монтажная рейка. Она представляет собой металлическую пластину шириной 35 мм выгнутую таким образом, что ее продольные края приподняты. Согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рейках электрических аппаратов в низковольтных комплектных устройствах распределения и управления» обозначается Т35.
Такой способ крепления не требует дополнительных крепежных элементов и позволяет быстро, как устанавливать автоматы, так и снимать для профилактики, проверки или замены. На фотографии изображена DIN-рейка старого образца, когда они представляли собой профиль из алюминиевого сплава.
DIN-рейки устанавливаются в щитке горизонтально. На тыльной стороне автомата защиты имеется два фиксатора – стационарный (на фото слева) и подпружиненный подвижный (справа). Таким образом, чтобы установить на рейку автомат нужно верхний неподвижный фиксатор завести за край DIN-рейки, а затем прижать нижнюю часть к ней. Подвижный фиксатор утопится в корпус автомата и выйдет из него, когда автомат будет прижат всей плоскостью к DIN-рейке.
Для снятия автомата с DIN-рейки достаточно ввести в ушко подвижного фиксатора конец лезвия плоской отвертки, расположенного ниже выходящего проводника и отодвинуть его вниз. Фиксатор выйдет из зацепления, и нижняя часть автомата свободно отведется от DIN-рейки.
Подключенный автоматический выключатель находится под напряжением фазы и перед демонтажем его необходимо обесточить.
Монтаж выключателей и розеток на кухне
Составляя схему расположения розеток и выключателей, обязательно надо учесть места установки мебели и электроприборов. Ряд правил поможет создать удобство и безопасность на кухне:
выполняя монтаж розеток, отдайте предпочтение моделям, рассчитанным на 16А с керамическими вставками;
выключатели можно использовать рассчитанные на работу с меньшей нагрузкой
Здесь надо обратить внимание на внешний вид. Рабочие клавиши быстро загрязняются от частого использования и с гладкой поверхности легче удалять грязь во время уборки;
в современной квартире монтаж розеток от пола выполняют на высоте 40 см

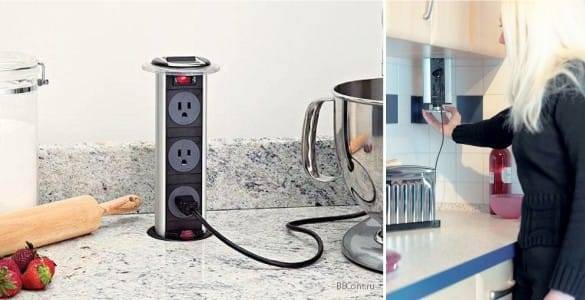

Исключение могут быть розетки, установленные над столешницей для удобного подключения бытовых приборов;
выключатели монтируют на высоте около 1 м от пола в свободных к доступу местах. Наиболее удобно поместить выключатель на расстоянии 15 см от косяка входной двери или на стене при входе в кухню. Для включения дополнительного освещения надо сделать отдельные выключатели.
Штробление под проводку стен
Составив подробную схему электропроводки, можно приступать к штроблению стен, так как скрытая проводка не будет портить эстетичный вид комнаты. Эту операцию легко выполнить своими руками с помощью штробореза или перфоратора. Вооружившись инструментом, можно приступать к работе:
- Стараясь создать минимальную длину штроб, на стену наносим разметку. Углы поворота штроб необходимо делать прямыми. Это облегчит прогнозирование размещения проводки под штукатуркой, если придется сверлить отверстия в стене.
- По нарисованной разметке пробиваем канавки и углубления для монтажа подрозетников.
Штробление стены на кухне
Укладка провода
Учитывая следующие советы, монтаж проводов своими руками не составит особого труда:
- через каждые 40 см в канавке сверлим отверстия диаметром 6 мм.
- провод затягиваем в пластиковую гофрированную трубу и прокладываем по канавкам.
- трубу к стене крепим специальными пластиковыми дюбель-скобами, вставляя их в просверленные отверстия.
- закончив монтаж провода, пробником прозваниваем всю систему, проверяя на отсутствие обрыва, все канавки заделываем штукатуркой.
Провод в гофре уложенный в штробе
Установка розеток и выключателей
Финалом работы служит монтаж в подготовленные гнезда розеток и выключателей:
- В подготовленные углубления крепим пластиковые подрозетники. В их днище есть технологические отверстия для проводов. Подрозетник отверстием надеваем на выступающий из стены провод, устанавливаем в углубление и фиксируем винтами. Все щели между корпусом подрозетника и стеной заделываем цементным раствором или гипсом.
Установленный подрозетник
- Монтаж самих выключателей и розеток делаем по окончании всех отделочных работ. Выступающие из стен концы провода подсоединяем к клеммным колодкам и закрепляем механизм в корпусе подрозетника. Сверху надеваем декоративные накладки из пластика.
- Когда все работы завершены, остается подключить проводку к общей электросети и испытать ее.
Установленная своими руками электрическая проводка на кухне, при соблюдении всех рекомендаций и правильных расчетах, надежно прослужит долгие годы. Запас мощности позволит в будущем добавлять новые электроприборы, не опасаясь перегрева и замыкания проводов.
Зачем производится расчет
Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.
Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.
Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.
Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.
Что нужно знать
Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.
Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.
Таблица потребляемой мощности/силы тока бытовыми электроприборами
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
|---|---|---|
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 – 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 – 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 – 1200 | 5,0 – 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 630 – 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 – 360 | 1,1 – 1,6 |
| Тостер | 640 – 1100 | 2,9 – 5,0 |
| Миксер | 250 – 400 | 1,1 – 1,8 |
| Фен | 400 – 1600 | 1,8 – 7,3 |
| Утюг | 900 –1700 | 4,1 – 7,7 |
| Пылесос | 680 – 1400 | 3,1 – 6,4 |
| Вентилятор | 250 – 400 | 1,0 – 1,8 |
| Телевизор | 125 – 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 – 100 | 0,3 – 0,5 |
| Приборы освещения | 20 – 100 | 0,1 – 0,4 |
После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:
1) Формула расчета силы тока для однофазной сети 220 В:
расчет силы тока для однофазной сети
где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети, В; КИ= 0.75 — коэффициент одновременности; cos для бытовых электроприборов- для бытовых электроприборов. 2) Формула для расчета силы тока в трехфазной сети 380 В:
расчет силы тока для трехфазной сети
Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.
Какой провод лучше использовать
На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.
- Медь, по сравнению с алюминием, более эффективна:
- она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
- меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
- проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.
Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.
Подбор бытовых приборов исходя из возможности существующей проводки
Немного углубимся в тему, чтобы все было понятно.
Если духовой шкаф и варочную панель вы только планируете купить, то важно понимать выдержит ли существующая проводка суммарную мощность обоих приборов, при этом не кратковременную, а продолжительную нагрузку. Для этого необходимо выяснить какое сечение жил у проводов и исходя из этого сделать расчёты или воспользоваться уже готовыми таблицами

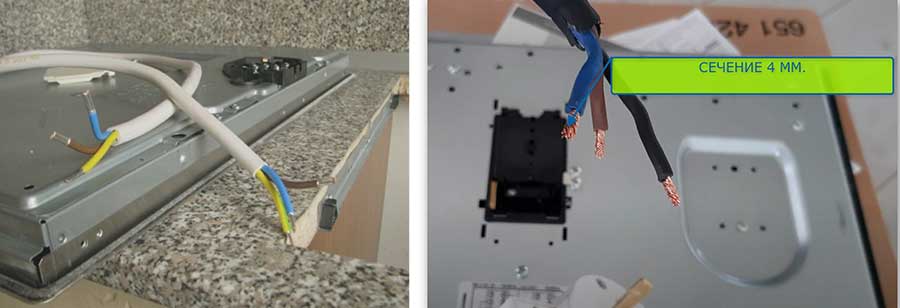

Для этого необходимо выяснить какое сечение жил у проводов и исходя из этого сделать расчёты или воспользоваться уже готовыми таблицами.
Чтобы замерить сечения провода воспользуйтесь штангель циркулем. Обычная линейка не подойдет, так как замеры будут иметь большую погрешность.
Сделайте следующие действия:
- Обесточьте кабель.
- Зачистите изоляцию одной жили не менее 1 см.
- Штангель циркулем сделайте замеры.
Далее воспользуйтесь формулой из школьного курса: S=π×d²÷4.
Где:
- S – искомая площадь сечения.
- D – замеренный диаметр.
- Π = 3.14.
К примеру, замеры показали диаметр жилы 2.4 мм. Проводим расчет: 3.14х2.42÷4=4.52мм2. Рекомендуемый показатель от 4 до 6 квадратных миллиметров.
В новых домах, после 2001 года постройки жилы, как правило, медные, в старых в основном алюминиевые.

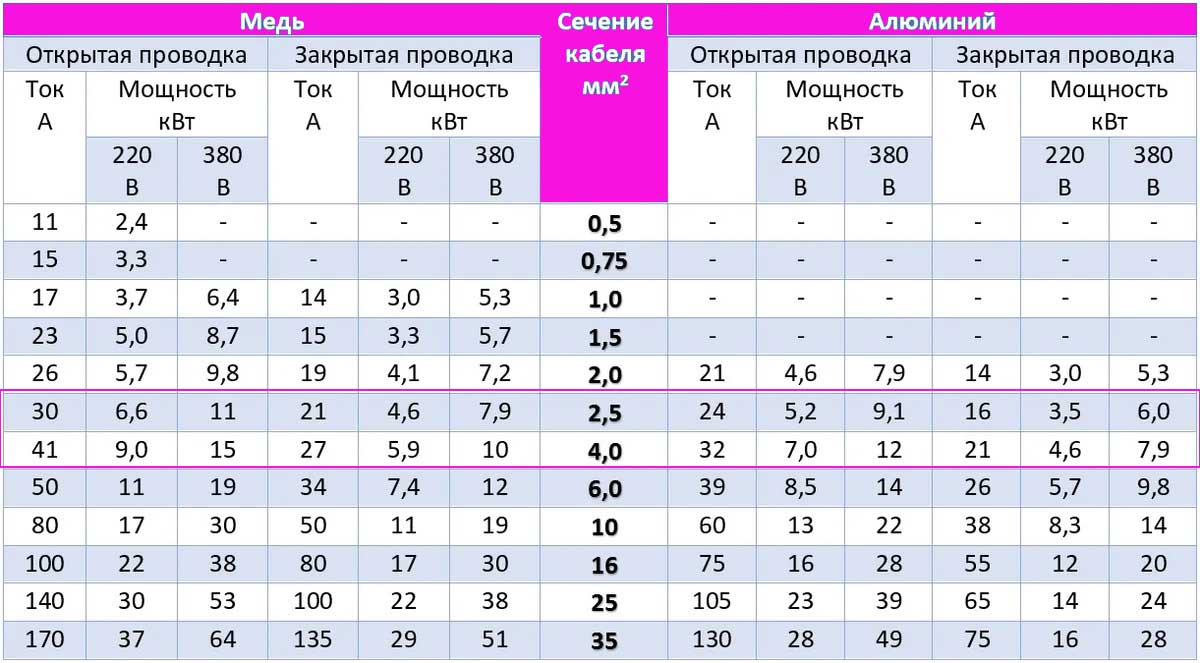

Далее по таблице ниже можно выяснить какую мощность данный кабель сможет выдержать.
Наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ
Зная мощность, которую выдержит проводка, проложенная в стене, можно ехать в магазин и подбирать бытовую технику исходя из ее характеристик и учетом того, что она будет подключена к одной точке. Все данные можно найти в техническом паспорте.
В ином случае, если бытовые приборы уже приобретены, а сечения кабеля не хватает, придется вести от щитка еще одну линию.
Часто в кабелях используются провода сечением 2.5 мм2. Поэтому целесообразно рассмотреть их в качестве примера для сети в 220В.
Как видно из таблицы выше такой провод выдержит:
- Закрытая проводка — ток 21А, мощность 4.6 кВт для медной жилы и ток 16А, мощность 3.5 кВт алюминиевой жилы.
- Открытая проводка – ток 30А, 6.6 кВт для медной и ток 25А, мощность 5.2 кВт алюминиевой жилы.
Поэтому целесообразно использовать провода с медными жилами.
Но в большинстве случаев сечения в 2.5мм2 будет не хватать, поэтому целесообразно рассмотреть провода с сечением 4 мм2. Как говориться, — «С запасом».
Тут цифры услудующие:
- Закрытая проводка — ток 27А, мощность 5.9 кВт для медной жилы и ток 21А, мощность 4.6 кВт алюминиевой жилы.
- Открытая проводка – ток 41А, 9 кВт для медной и ток 32А, мощность 7 кВт алюминиевой жилы.
Именно провода с сечением 4 мм2 и больше рекомендуется использовать для одновременного подключения двух бытовых устройств.
Ориентируясь на амперы, подбираем и автомат защиты, к примеру, если провод выдерживает ток 27А, то целесообразно подобрать АЗ на 32А (зачем переплачивать), этого вполне хватит.
Подключение духового шкафа к электричеству: варианты
Есть несколько способов подключить духовой шкаф к электросети:
- Через сетевой шнур, подключенный к выходу духовки. Его можно завести:
- на розетку требуемой мощности (шнур должен быть с подходящей вилкой);
- на автомат, установленный недалеко в отдельном пластиковом боксе (шнур без вилки);
- на клеммную колодку, закрепленную на стене недалеко от оборудования (автомат на щитке).
Подключение без шнура, напрямую к линии, которая идет от электрощитка (автомат установлен на щите).
Некоторые производители на заводе устанавливают сетевые шнуры. Они подключены к расположенной на задней панели клеммной колодке. Этот шнур можно снять. На гарантию это не влияет. Вместо него на соответствующие клеммы заводят шнур, который идет напрямую от щитка или от автомата, установленного недалеко от оборудования. Второй вариант используется, если к одной мощной линии подключается несколько устройств. В этом случае до кухни тянут один мощный провод, скажем, сечением 6 мм2. Заводят его в маленький бокс, в нем устанавливают два или больше автоматов (по числу подключаемой техники) и от них уже тянут линии к оборудованию.
Розетки
Розетка должна быть рассчитана на мощность приборов и параметры сети. Подбирают по значению тока — например, если сечение проводки для 16 А, что подходит для электродуховки с 3.5 кВт, то нужна модель именно под эту или большую характеристику. В данном случае, если взять такое изделие на 16 А, то его хватит впритык, поэтому можно поставить на 20 или 32 А.
Розетки для высоких токов могут отличаться формой и отверстиями, часто вилка шнура электрического духового шкафа имеет геометрию под них, например, под 32 А — три плоских вывода. Если сеть трехфазная, то потребуется изделие на 4 или 5 проводов. При неправильных расчетах розетка будет греться, возможно выгорание. Старые советские модели не подойдут однозначно — они на 6 А. Выбирать надо, начиная с типа F и 10 А. Для большей безопасности можно выбрать влагозащищенный типоразмер с крышечкой (например, IP 44 от брызг).
Размещение розетки
Розетку рекомендовано устанавливать на высоте от 30 см от пола для безопасности при затоплении. Обычно она размещается не выше 1 м (СП 31-110-2003 п. 14.35). Под и над нагревательными приборами, бойлерами не желательно монтировать.
Примерные рекомендации по расстояниям: до проемов оконных — минимум 10 см, дверных — 60, от бака бойлера, нагревательной камеры духовки — 60.
Все советы по тому, как правильно установить розетку не конкретные и рекомендационного характера, но важно хотя бы приблизительно учитывать правила и целесообразность варианта размещения. Например, разумно от пола предусмотреть зазор 10–30 см для безопасности при подтоплении
Оптимальная высота розеток в обычных обстоятельствах — не ниже 90 см (уровень глаз), по европейскому стандарту — 30 см. В условиях ограниченного пространства и технических особенностей кухни правила могут не соблюдаться
Но всегда важно, чтобы розетка была не прямо под или над приборами, а сбоку, сзади, в зонах по возможности наиболее защищенных от тепловых потоков, брызг. Часто кухонная мебель без задней стенки, поэтому розетку прячут там
Особенности распределения электричества на кухне
В помещении расположено большое количество мощных потребителей энергии. Поэтому схему разводки нужно тщательно продумать, учитывая такие особенности:
- Мощные приборы (холодильники, стиральные или посудомоечные машины) подсоединяют к отдельным линиям, снабженным защитными автоматами. Осветительную и питающую линии проводят в разных местах.
- Все розетки требуют заземления. Это делает эксплуатацию бытовой техники более безопасной, помогает продлить срок службы приборов.
- При прокладке проводки устанавливают несколько распределительных коробок. При использовании единственного устройства проводят 3-жильную кабельную линию.
Подбираем провод
Рассчитав мощность будущей проводки, переходим к выбору провода. Для внутренней электропроводки применяются алюминиевые или медные провода в диэлектрической изоляции:
- Алюминиевый провод наиболее распространен для внутренних разводок. Это связано с его дешевизной и малым весом. На этом достоинства заканчиваются. Большое электрическое сопротивление алюминия по правилам электрической эксплуатации требует использовать провода с большим сечением. Толстая проводка создаст сложности при монтаже, портя внешний вид стены. Сопротивление алюминия вызывает нагрев проводки, который сопровождается ослаблением контактов. Увеличивающаяся от перегрева хрупкость алюминия существенно сокращает срок эксплуатации провода;
- Недостаток медного провода только в его дороговизне. Для внутренних помещений медная проводка намного безопаснее, чем алюминиевая. Это связано с меньшим электрическим сопротивлением меди, уменьшающим вероятность нагрева всей разводки. Медный провод устойчив к многочисленным сгибаниям, имеет длительный срок эксплуатации и не уменьшает проводимость тока после окисления.
По приведенной ниже таблице подбираем подходящий для работ кабель:
Нормативно-правовые ограничения
Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью.
На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.
Электросчетчики советского типа массово заменяются на электронные. Они ещё более чувствительны к перегрузкам, из-за которых быстро выходят из строя
Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25 А до 1 минуты.
После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.
Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.
Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования. Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах. Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах
Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах.
Если вы решили рассчитать параметры электропроводки самостоятельно, то вам будет полезно разобраться в таких понятиях как: сила тока, мощность и напряжение. Подробнее в статье – Как рассчитать мощность, силу тока и напряжение: принципы и примеры расчета для бытовых условий
Подготовительный этап
Суммарная мощность и выбор провода
Как и любые ремонтные работы, разводка электропроводки на кухне должна начинаться с планирования:
Первое, что нам нужно – это определиться с тем, какая сеть заведена в квартиру. Если однофазная – хуже, если трехфазная – значительно лучше, поскольку при трехфазной сети вы будете иметь солидный запас по мощности.
Кабель ВВГ НГ 3х6
- Следующий этап планирования – расчет мощности кухонных электроприборов. Выполняется этот расчет на основе информации о номинальной мощности каждого прибора (эту информацию, как правило, содержит инструкция по эксплуатации).
- При расчете у нас должен получиться результат в пределах 8-15 кВт. Конечно, это число отображает энергопотребление при условии, что все электроприборы включены, что бывает редко. Но как показывает практика, лучше, когда проводка в кухне имеет запас по мощности.
- Далее по таблице, приведенной на фото, выбираем наиболее подходящий кабель. К примеру, если максимальная мощность всех электроприборов составляет около 11 кВт, то для прокладки необходим будет медный провод сечением 6 мм (например, ВВГ НГ 3х6). Если же расчетные данные по нагрузке составляют около 15 кВт, то придется выбирать более толстый провод, такой как ВВГ НГ 3х10, сечением 10 мм.
Выбор сечения провода в зависимости от мощности
Электрощиток на кухне
Чтобы работа электрики на кухне была более безопасной, а управлять подключениями было удобнее, можно вместо привычной нам распределительной коробки установить небольшой электрощиток.
Установка электрощита не только позволяет произвольно отключать цепи розеток от питания (например, при необходимости ремонта), но и обеспечивает аварийную защиту по отдельным цепям (см. также расположение розеток на кухне).
Типовая схема электропроводки на кухне с размещением розеток и выключателей
- На входе в щиток устанавливаем устройство защитного отключения (УЗО), мощность которого соответствует максимальному суммарному току нагрузки. К примеру, при однофазном подключении достаточно УЗО на 50 ампер.
- Шлейфы розеток (параллельные соединения не более пяти штук в каждом) подключаем с использованием кабеля НГ 3х2,5.
- Каждый шлейф монтируем на отдельное УЗО на 25 ампер.
- Цепи освещения соединяем параллельно и подключаем через автомат на 6 ампер. Если в кухне есть и общее, и местное освещение (например, точечная подсветка, встроенная в кухонный гарнитур), то каждую цепь можно подключить на отдельное УЗО.
Дифференциальный автомат
Розетки и выключатели
Рассуждая о том, как сделать проводку на кухне максимально эффективной и безопасной, нельзя не уделить внимание вопросу выбора и размещения розеток и выключателей на кухне:
- Оптимальными для установки на кухне будут розетки, рассчитанные на ток не менее 16 ампер (см. также встраиваемые розетки для кухни). Наиболее долговечны розетки на керамических пластинах, снабженные никелированными ламелями.
- Выключатели для кухни могут быть рассчитаны и на меньшую нагрузку. Кроме того, следует выбирать выключатели с максимально ровной и гладкой поверхностью – это облегчит вам их очистку в ходе регулярной уборки.
- Как правило, розетки монтируются на расстоянии 30-40 см от пола, а выключатели – на высоте около метра. Но для кухонных розеток следует сделать исключение из правил, а именно – установить серию из нескольких розеток точно над столешницей. Так подключать бытовые приборы будет куда удобнее.
Розетки над столешницей
- Оптимальное место для размещения выключателя – в 10-15 см от дверного косяка. При необходимости можно также установить кухонный выключатель в коридоре перед кухней – но это не всегда удобно.
- Для дополнительного освещения над мойкой или столешницей лучше сделать отдельные выключатели.
Фото проводки своими руками

Также рекомендуем просмотреть:
- Монтаж сайдинга своими руками
- Теплый пол своими руками
- Баня своими руками
- Наливной пол своими руками
- Декоративная шпаклевка своими руками
- Установка унитаза своими руками
- Столбы для забора своими руками
- Натяжной потолок своими руками
- Подсветка потолка своими руками
- Утепление лоджии своими руками
- Перегородка своими руками
- Деревянный пол своими руками
- Откосы своими руками
- Как сделать краску своими руками
- Кладка кирпича своими руками
- Декоративная штукатурка своими руками
- Забор из профнастила своими руками
- Камин своими руками
- Утепление дома своими руками и основные способы теплоизоляции
- Забор из сетки
- Установка пластиковых окон своими руками
- Внутренняя отделка своими руками
- Забор своими руками
- Как сделать балкон своими руками
- Печь своими руками
- Дверь своими руками
- Беседка своими руками
- Залить бетон своими руками
- Опалубка своими руками
- Жидкие обои своими руками
- Стяжка пола своими руками
- Фундамент своими руками
- Каркасный дом своими руками
- Прихожая своими руками
- Вентиляция своими руками
- Поклейка обоев своими руками
- Бетонное кольцо своими руками
- Крыша своими руками
- Укладка ламината своими руками
- Лестница на второй этаж своими руками
- Отмостка своими руками
- Ремонт ванной комнаты своими руками
- Поликарбонат своими руками
- Установка дверей своими руками
- Гипсокартон своими руками
- Арка своими руками
- Обшить вагонкой своими руками
- Проект дома своими руками
- Ворота своими руками
- Душевая кабина своими руками
- Укладка плитки своими руками
Суммарный подсчет мощности электроприборов
Из опыта профессионалов давно известно, что на кухню следует проводить от щитка отдельную линию. Так делали во время массового «внедрения» в кухонное помещение автоматических стиральных машин.
Если в доме применяется энергосберегающее электрооборудование (категории А или А+) и освещение производится при помощи энергосберегающих ламп, экономящих энергию на освещении, то подсчет суммарной мощности электрооборудования будет выглядеть следующим образом:
| № п/п | Наименование | Мощность потребления, кВт |
| 1 | Телевизор | 0,07 |
| 2 | Холодильник | 0,1 |
| 3 | Освещение | 0,15 |
| 4 | Система теплого пола | 0,7 |
| 5 | Посудомоечная машина | 1 |
| 6 | Тостер | 1,5 |
| 7 | Микроволновая печь | 2 |
| 8 | Электрочайник | 2 |
| 9 | Электрогриль | 2 |
| 10 | Водонагреватель | 2 |
| 11 | Утюг | 2 |
| Итого: | 13,52 |
Это не значит, что все электрооборудование должно работать одновременно, но в редких случаях это возможно (к примеру, когда приходят гости).
Основные правила по выбору и расположению розеток и выключателей
Главные правила размещения розеток и выключателей при создании электропроводки своими руками таковы:
- Установку розеток на кухне нужно производить равномерно и так, чтобы проводка напрямую подходила к местам расположения оборудования;
- Нежелательно оставлять провисающие длинные провода;
- Расположение розеток выбирается так, чтобы они не располагались около раковины или плиты – это защитит их от деформации вследствие перегрева или повышенной влажности;
- Встраиваемые (скрытые розетки) прекрасно подойдут для дома, где живут маленькие дети. Кроме того, такие элементы никогда не испортят дизайн помещения. Кстати, нередко расположение розеток в столешнице, что очень удобно для подключения настольной техники;
- Должна обязательно соблюдаться высота розеток – низко расположенные элементы не всегда безопасны (особенно в домах с маленькими детьми);
- К одной и той же точке питания нельзя подключать несколько мощных приборов;
- Создается разводка по всему помещению – не стоит группировать розетки в одном месте, а особенно – сближать их по вертикали.
Как правильно выбрать розетки? И при установке розеток в столешницу, и при монтаже их на стену следует отдавать предпочтение изделиям, рассчитанным на ток более 16 ампер. Самыми долговечными считаются изделия, снабженные керамическими пластинами и никелированными ламелями. Что касается выключателей, то они должны быть гладкими, это существенно облегчит уборку.
Расположение розеток на кухне осуществляется на высоте 30-40 см от пола, а выключатели устанавливаются на метровой высоте и в 15 см от дверного косяка. Иногда общий кухонный выключатель выносится и в коридор. Отдельные выключатели устанавливаются для дополнительного освещения в рабочей зоне.
Совет: может использоваться специальная угловая розетка.
Размещение розеток
Чтобы установить розетки необходимо смонтировать вводный щиток, оснащенный предохранителями — устройствами защитного отключения. Они осуществляют автоматическое обесточивание системы при чрезмерном напряжении, предотвращая замыкание. К одному предохранителю допускается подключать не более пяти параллельных соединений. Для установки на кухне розеток существуют определенные правила:
- розетки не устанавливаются около плиты или мойки, так как попадание влаги может привести к деформации корпуса и короткому замыканию;
- соединительные кабеля необходимо подтягивать к стене соединительными элементами;
- учитывая высокие эксплуатационные нагрузки, розетка подбирается не менее 16 ампер, чтобы не пришлось ее заменять впоследствии;
- расстояние от электроприбора до розетки не должно превышать 1 метр;
- согласно стандарту безопасности, расстояние от пола до розетки составляет около 35 см.
Прокладывание электропроводки на кухне требует скрупулезности и внимания. Выполнение работ следует проводить четко по составленной электросхеме, с соблюдением техники безопасности.
Полезные советы
Важно заранее выбрать, какой автомат ставить на кухню. Мастера рекомендуют использовать вместо стандартных УЗО дифференциальные автоматы, оснащенные повышенной защитой от воздействия влаги
Помимо этого, учитывайте все требования безопасности:
- Прокладка выполняется только в условиях отключенного электричества, а на щиток следует повесить при необходимости табличку, которая предупредит других жителей о том, что ведутся работы.
- Любые подключения к центральной сети выполняются только в соответствии с сопроводительной инструкцией.
- Все инструменты должны иметь изоляционное покрытие.
- Перед проведением работ устраняется любая сырость.
Учитывая все эти правила, можно правильно проложить электропроводку в своей кухне, не рискуя собственным здоровьем, даже если у человека нет большого опыта в подобных работах.
Подготовка к работам
Монтаж электропроводки на кухне – это крайне ответственная процедура, от которой будет зависеть качество работы бытовой техники и безопасность людей внутри помещения. Поэтому начинается она всегда с разработки проекта.
- Определяется, какое количество техники будет использоваться в помещении.
- Оформляется чертеж, на котором будет отображаться запланированное месторасположение мебели и всех приборов. Там же следует указать, где планируется установить все выключатели и розетки.
- Определяется, какой тип сети используется для электроснабжения дома. При подключении к однофазной сети сложно обеспечить работу сразу нескольких мощных приборов, в связи с чем придется ограничиваться в количестве оборудования или включать его по отдельности, чтобы исключить риск перегрузки.
Выключатели
С помощьювыключателей для кухни организовывают вечернее освещение и работу вытяжки. Их подключают к электропроводке напрямую, без установки розеток. Вместо розеток в середине провода монтируют выключатели.
Один выключатель может иметь несколько клавиш, тогда его используют для нескольких осветительных ламп. Так на двойной выключатель выводят два осветительных контура: общего освещения и подсветки. Выключатель для кухни с одной клавишей устанавливаются для вытяжки.
Современные выключатели: кнопочные, проходные, сенсорные.
Включатели для общего освещения устанавливают рядом с входной дверью, с той стороны, где расположена ручка двери. Высота его расположения на стене должна быть удобна для всех жителей дома или квартиры. Стандартная высота расположения выключателей составляет 75-90 см. Однако это не категорично, возможны вариации в большую или меньшую стороны.
Электрический расчет электропроводки на кухни
Электрический расчет розеток кухни основывается на нескольких положениях.
- Нельзя все кухонные бытовые приборы запитывать от одной розетки или что, то же самое, нельзя их запитывать от одной питающей линии.
- Желательно, розетки на кухне делать с заземляющим контактом для защиты человека от поражений электрическим током и обязательно нужно заземлить все бытовые приборы, связанные с проточной водой (стиральная машина, посудомоечная машина, измельчитель отходов).
- Для электрической плиты делается отдельная питающая линия. Линия ведется непосредственно от электрического щита квартиры. Если электроплита собирается из варочной панели и духового шкафа, то к ним подводится отдельное электропитание.
- Все бытовые приборы, связанные с проточной водой и корпусами из металла, к которым можно прикоснуться (стиральная машина, посудомоечная машина) запитываются отдельно с установкой на питающие линии устройства защитного отключения (УЗО) или дифференциального автомата защиты (дифавтомат).
Из этих положений и будем исходить в дальнейших расчетах. Начнем с равномерного распределения мощности бытовых приборов или по-другому, разделение электропроводки кухни на группы.
Разделение электропроводки кухни на группы
Группа электропроводки или групповая цепь это несколько розеток и (или) светильников последовательно соединенных и защищенных одним общим автоматом защиты.
- Прежде всего. Для подключения стиральной машины, посудомоечной машины, духового шкафа делаются отдельные питающие линии, что соответствует отдельным группам электропроводки.
- Для варочной панели также нужна отдельная питающая линия.
- Отдельную питающую линию делаем для остальных розеток соединенных параллельно: розеток среднего уровня, холодильника, микроволновой печи, освещения и измельчителя отходов (диспоузера).
Расчет номиналов автоматов защиты и сечения кабеля для электропроводки кухни
В принципе можно не углубляться в физику процесса и принять для исполнения следующие постулаты.
- Все электрические кабели должны быть с медными жилами. Прекрасно подходят электрические кабели марок ВВГ, NYM (НЮМ).
- Электрический кабель для электропроводки должен быть трехжильным. Каждая жила должна быть однопроволочной.
- Для варочной панели сечения кабеля должно быть 3×4 мм² или 3×6 мм². Что означает три жилы сечением каждой жилы 4 (6) мм².
- Для стиральной машины, посудомоечной машины, измельчителя отходов нужно взять кабель 3 × 2,5мм².
- Таким же кабелем (3 × 2,5 мм²) нужно запитать блоки розеток среднего уровня.
Или воспользоваться таблицей, составленной, поверьте, очень профессиональными людьми. Но, можно самостоятельно посчитать номиналы автоматов защиты и сечения кабеля групп.
Как самостоятельно посчитать номиналы автоматов защиты и сечения кабеля групп
Для примера произведем расчет группы розеток среднего уровня, для холодильника, микроволновой печи, освещения и измельчителя отходов с выключателем. Предположим, во все планируемые розетки этой группы включены бытовые приборы. Сначала посчитаем суммарную мощность всех приборов. Для этого воспользуемся таблицей мощности бытовых приборов. Ее вы можете посмотреть тут или найти на сайтах продавцов бытовой техники.
Считаем:
- Холодильник 200Ватт,
- Измельчитель 400Ватт,
- Микровалновка 2000Вт,
- 6 бытовых приборов в двух блоках дополнительных розеток 6×1000 Вт=6000 Вт.
- Итого: 9000 Вт.
Максимальный рабочий ток в сети
Максимально рабочий ток в сети это ток при включении всех приборов в электрическую сеть. В нашем примере этот ток равен: I раб.= Pмощность⁄U напряжение=9000⁄220=41 Ампер.
Ток автомата защиты должен быть не меньше максимальному рабочему току в цепи группы. То есть: I авт.защ.≥I раб. В тоже время, номинал автомата защиты не может быть больше допустимого тока кабеля. То есть, такого тока при котором электрический кабель цепи не будет греться и гореть. I авт.защ≤I кабеля.
В итоге получаем общее условие для выбора номинала автомата защиты: I раб.≤I авт.защ≤I кабеля.
Переходим к таблице соответствия рабочего тока и нужного электрокабеля для проводки. По таблице видим, что ток 41 Ампер, будет «держать» либо кабель с проводами 4мм2 ( при открытой проводке) или 6 мм² ( при скрытой проводке). Расчет электропроводки на кухни таблица рассчета сечения кабеля. В результате получаем. По прямому предварительному расчету, что 41 Ампер≤I авт.защ.≤42 Ампера. Можно считать, что все рассчитано. Автомат берем с чуть меньшим номиналом, 40 А, а кабель берем с проводами 6 мм².
