Как подключить УЗО с заземлением — схема для одно- или трехфазной сети

ПОДКЛЮЧЕНИЕ УЗО С ЗАЗЕМЛЕНИЕМ

Рисунок 2а поясняет принцип работ УЗО, подключенного в однофазную сеть с заземлением. Здесь мы имеем систему заземления TN-C-S.

В данном случае при “пробое” на корпус сразу возникает ток утечки I3, который по проводнику PE минует наше устройство защитного отключения. Условие равенства втекающего (I1) и вытекающего (I2) токов нарушается, происходит расцепление вне зависимости от того было или нет прикосновение к корпусу прибора.

В загородных домах и на дачах может применяться система заземления TT, при которой PE провод подключается к индивидуальному контуру или штырю заземления. Принципиальных отличий при подключении УЗО в этом случае нет (рис. 2б).

В завершении несколько пояснений.

Как вы заметили, на всех схемах указан автоматический выключатель. Он здесь только потому, что всегда требуется защищать электрическую цепь (а также и УЗО) от замыканий и перегрузок.

Защитных функций при появлении на корпусе аварийного напряжения автомат не выполняет.

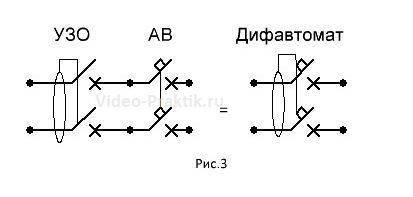

Существуют дифференциальные (дифавтоматы) выключатели, вот их можно использовать вместо “связки” УЗО-АВ (рис.3).

Кстати. Во всех предыдущих схемах указан однополюсный выключатель, поскольку такая практика распространена наиболее широко. При желании можно использовать двухполюсный: на разрыв не только фазы (L), но и нуля (N) (рис.3 левая часть).

В данной статье рассмотрены общие принципы и схемы подключения к однофазной сети устройств защиты. Но на их основании можно реализовывать любые проекты электропроводки – никаких принципиальных сложностей в этом я не вижу.

Последний вопрос: “Нужно ли УЗО если есть заземление?“.

Категоричного ответа дать нельзя. Но следует учесть, что при наличии УЗО в аварийной ситуации цепь обесточивается. Если присутствует одно заземление, то, хоть разность потенциалов и уравняется, отключения может не произойти.

Конечно, если на корпус прибора “накоротко” замкнет фазный провод, по КЗ сработает автомат защиты. Если же утечка пойдет через какое- то сопротивление, то ток для срабатывания АВ может оказаться недостаточным.

В этом случае имеем минимум две проблемы:

• постоянный расход электроэнергии – вы долго можете гадать, откуда взялись завышенные показания электросчетчика;
• постепенный разогрев проводов, который может привести к пожару.

Кроме того, если сопротивление заземления по каким либо причинам больше нормы, то эффективность защиты снизится. УЗО же способно отслеживать даже незначительную утечку тока.

Таким образом, даже при наличии заземления имеет смысл поставить УЗО.

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Какими мерами защиты обеспечивает УЗО?

Конечно же, внедрение защитных приборов в систему электроснабжения сопровождают определенные правила. Рассмотрим таковые применительно к установке УЗО.

Защитный модуль из серии подобных аппаратов спроектирован как универсальный прибор, поэтому большинство моделей призваны уберечь от различных негативных проявлений в процессе пользования электрическими сетями.

УЗО работает в трех направлениях защиты:

• предотвращение поражения электротоком;
• пробой цепей с последующей утечкой тока на корпус аппаратуры;
• короткое замыкание электропроводки.

Следует отметить: все три направления защиты работают наиболее эффективно при условии подключения прибора по схеме с заземлением.

По сути, не исключается (и часто применяется) также схема без участия «земли». Однако при таком варианте эффективность действия прибора снижается существенно.

Защитная электротехническая аппаратура – это уже неотъемлемая обыденность для современных условий пользования электроэнергией. Подобные устройства совершенствуются стабильно и на текущий момент способны обеспечивать широкий спектр защитных функций

Приборы УЗО считаются обязательным компонентом распределительных электрических щитов любого назначения — стационарно установленных, временного действия, переносных.

Нередко они встраиваются в конструкции розеток или вилок, посредством которых выполняется подключение инструмента и бытовых электроприборов, эксплуатируемых в условиях влажных, пыльных помещений.

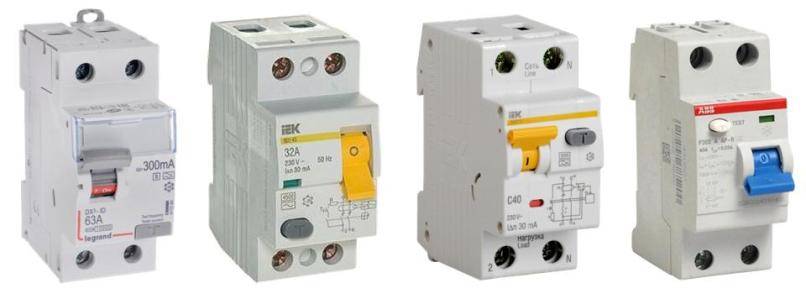

Виды УЗО и технические характеристики

Основная доля схемных решений бытового сектора — это именно однофазная разводка, где в принципе существуют только две линии: фаза и ноль. Схема, необходимая для правильного подключения такой системы, на практике выглядит следующим образом: Работа всегда начинается с установки автоматического выключателя, для примера взята модель на 40А, максимальный уровень нагрузки, который он способен выдерживать, равняется 8,8 кВт.

Знание и понимание правильности подключения УЗО — залог нормальной работы всей электрической цепи в целом. Во избежании проблем нужно подключить автомат с номиналом, не превышающим рабочий ток узо. Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам.

Классический вариант включения В зависимости от технической нагрузки количества бытовых приборов и числа помещений, в квартире или доме может эксплуатироваться единая полная сеть или сеть, состоящая из нескольких подсетей. Оставляйте свои комментарии и задавайте вопросы в блоке под статьей. Исключение составляет аппаратура ванных комнат многоквартирных домов, но она должна располагаться так, чтобы исключить попадание брызг воды.

Для того, чтобы осуществить этот процесс в двухфазной цепи, необходимо придерживаться следующего алгоритма действий: Перед началом работ отсоединить провод питания от фазы автоматического выключателя и нулевого проводника щитка. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Защита вновь сработает при попытке включения автоматического выключателя на неисправной линии. Следует запомнить, что ни в коем случае не стоит нули разных групп от разных устройств защитного отключения соединять между собой.

Назначение и область применения УЗО

Это является грубой ошибкой и заблуждением по следующим причинам: Принцип работы устройства защитного отключения изначально опровергает такую версию, поскольку заземление не играет в нем какой-либо значимой роли. Маломощные аппараты применяются при токе не более 10 А, а мощные — выше 40 А. В качестве финального действия необходимо вывести проводник к другим трем автоматам, также отвечающим за розеточные группы. Доходчивые разъяснения автора о работе УЗО в таких условиях и практические демонстрации: Под завершение обзорного материала возможных схемных конфигураций с УЗО необходимо отметить актуальность использования этих приборов.

К входной клемме устройства с маркировкой N необходимо подключить нулевой кабель, отсоединенный от корпуса щитка. Перед началом работ по подключению, рекомендуют нарисовать принципиальную схему подключения. Распространённая и часто применяемая на практике схема разводки питающей сети в частном доме. Дело в том, что в этих случаях, величины тока недостаточно, чтобы отключился автоматический выключатель, рассчитанный на работу со сверхтоками перегруза и короткого замыкания.

В любом случае УЗО нужно подключать для повышения электробезопасности, но делать это надо по правилам. Схема подключения УЗО в однофазной сети без заземления в частном доме Домашняя сеть может быть такой же, как в квартире, но здесь у хозяина больше возможностей. При возможности подключить узо на каждой конкретной линии сети индивидуально, при возникновении нештатной ситуации подача энергии произойдет на отдельно взятом поврежденном участке. Остальная часть электропроводки останется под напряжением. Ванная и розетки подключены на 3 фазы с применением дифференциальных автоматов.

Нужна ли установка реле напряжения вместе с устройством? Принцип построения схемы подключения УЗО Для корректной работы данного защитного устройства в каждом индивидуальном случае схему подключения к электрической сети следует разрабатывать отдельно. Когда разница между ними превышает заданный предел, производится разрыв электрической цепи. УЗО схема без заземления

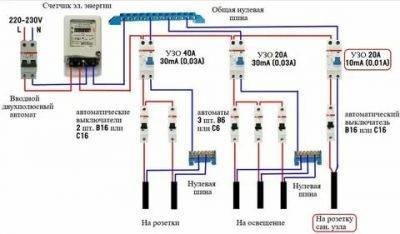

Подключение в квартире и в частном доме

Для стиральной машины

Схема подключения в квартире выполняется только по однофазной сети. По этой причине подключение выполняется в следующем порядке:

1. Вводной автомат.
2. Электросчетчик.
3. УЗО 30 мА.
4. Проводка электросети по квартире.

Подключение в квартире

Выбор УЗО

Что касается подключения автомата в частном доме, то последовательность подключения следующая:

1. Вводной автомат.
2. Электросчетчик.
3. Автомат от 100 до 300 мА, выбор осуществляется в зависимости от количества потребляемого тока всей бытовой техники.
4. Автомат для индивидуального потребления тока. Как правило, используется от 10 до 30 мА.

Итак, мы рассмотрели с вами некоторые особенности и отличия подключения УЗО в тех или иных обстоятельствах. Самое главное, помните о том, что если у вас нет и вовсе представления о данной системе, то лучше не экспериментируйте.

Выбор устройства защитного отключения

Вышеприведенные примеры схем подключения УЗО демонстрируют возможность применения различного количества устройств. Понятно, что установка отдельного устройства защиты на каждую группу приборов удобна, так как срабатывание одного из них не вызовет отключения других потребителей, и поиск неисправности упрощен.

Однако УЗО стоят денег, и схема защиты должна быть оптимальной. Возможно, для питания таких важных потребителей, как, например, котел отопления и/или холодильник, нужно предусмотреть отдельную защиту. Если же в помещении установлена пожарная или охранная сигнализация, ее вообще подключают до УЗО.

С другой стороны, водонагреватель имеет смысл включить через отдельное устройство защитного отключения, так как принцип работы этого агрегата предусматривает определенную вероятность появления тока утечки. Неправильно оставлять без электроэнергии весь дом, если вышел из строя ТЭН водонагревателя.

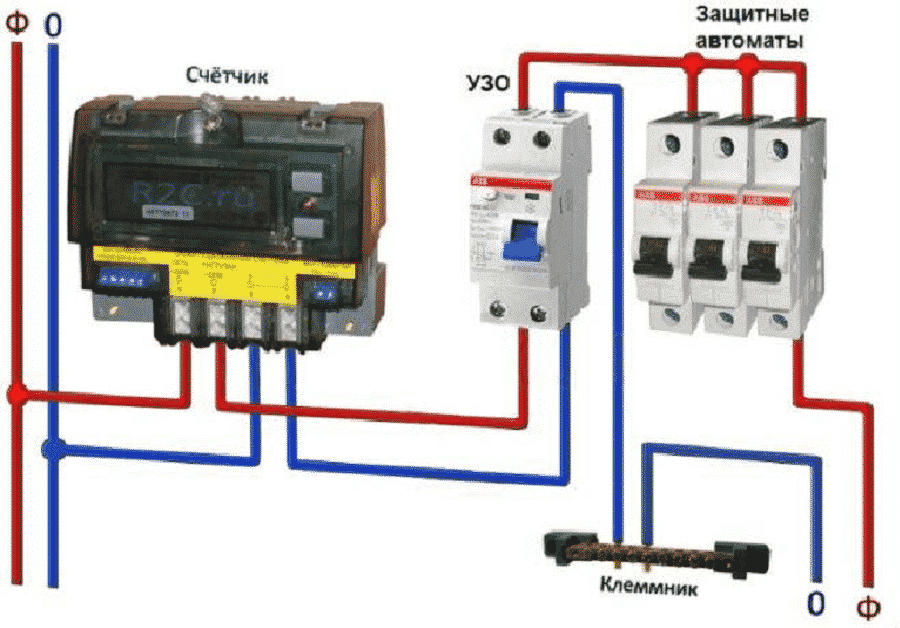

В классическом варианте после счетчика электроэнергии ставят устройство защиты с током отсечки 100 мА. При этом считается, что сопротивление изоляции проводки в доме или квартире не приведет к ложным отключениям, а возгорание электропроводки невозможно.

Для защиты людей применяют УЗО с допустимым током утечки 30 мА. Как мы видели выше, при незначительной суммарной длине кабеля в жилище устройство с таким номиналом защиты может быть единственным.
Потребители энергии в ванной комнате подключают через УЗО с характеристикой 10 мА, так как в помещении с высокой влажностью увеличивается вероятность удара человека электричеством.

Рабочий ток устройства защитного отключения измеряется в амперах и отражает допустимую нагрузку его контактов. Для защиты УЗО от перегрузки при срабатывании автомата его номинальную нагрузку выбирают несколько выше, чем у работающего с ним автоматического выключателя. Так, если автомат на входе, имеет параметр 40А, УЗО оптимально выбрать с параметром 50 А.

Подводя итоги, можно заключить, что подключение УЗО без заземления вполне возможно своими руками. Для этого следует внимательно изучить вышеизложенные рекомендации и не допускать ошибок.

Как избежать 3 ошибок при подключении УЗО

Есть ошибки, которые совершают неопытные электромонтёры при выборе и монтаже УЗО:

1. Недостаточный номинальный ток аппарата. Он выбирается не меньше, чем у вводного автомата или подключённого оборудования.
2. К одной клемме подключаются одножильные провода разного сечения. Это приведёт к плохому контакту и выходу прибора из строя.
3. Перед подключением одножильные провода перед подключением необходимо выгнуть так, чтобы они вставлялись без усилия. Если это не сделать, то они не обеспечат надёжного контакта или выломают клемму.

Источники

• https://SamoDelino.ru/elektrosnabzhenie/podklyuchenie-uzo-bez-zazemleniya.html
• http://electry.ru/vyiklyuchateli/kak-podklyuchit-uzo-bez-zazemleniya.html
• https://tokzamer.ru/bez-rubriki/shema-podkljucheniya-odnofaznogo-uzo-bez-zazemleniya
• https://domoticzlab.ru/elektrika/pravila-podklyucheniya-uzo-k-odnofaznoj-seti-bez-zazemleniya-luchshie-shemy-poryadok-rabot
• https://elektro220v.ru/uzo/2-pribora-uzo-i-differentsialnyy.html

Янв 25, 2021

Инструкция по установке

Перед установкой сначала нужно выбрать место для монтажа. Для монтажных работ используют металлический или пластмассовый шкаф. Они бывают разных размеров, необходимо заранее посчитать количество устройств, чтобы выбрать нужный размер.

Некоторые модели снабжены смотровыми окнами для снятия показаний счетчика.

Как правильно подключить УЗО и автоматы самостоятельно, основные правила:

1. Любые работы начинаем после отключения электропитания.
2. При монтаже проводки и защитных устройств, строго соблюдайте выбранную схему, лучше ее держать перед собой.
3. Подключать провода строго цветной маркировке. Зачистить концы проводов на 0,5 см и зафиксировать винтами.
4. Все защитные устройства, автоматы, реле напряжения крепятся на ДИН-рейке. Для их фиксации зацепитесь верхним зажимом, отверткой отогните нижний зажим и надавите на устройство, когда оно станет на место, отпустите нижний зажим.
5. Подписывайте все защитные устройства в щитке, чтобы знать, какие приборы через них подключены.
6. Первым к входным проводам подключается автомат, только после него монтируются все остальные устройства.
7. При выборе входного УЗО рассчитываем его параметры в зависимости от протекающего тока в сети. Например, для тока в 20-25 ампер, следует брать защитное устройство отключения на 32А.

Если случается ложное выключение или устройство наоборот не срабатывает, причина может быть в следующем:

• фазный и нулевой провода соединены после УЗО;
• проверьте, закреплен ли нулевой провод;
• нулевой провод и заземление соединены в розетке;

Схемы подключения УЗО в однофазной сети

Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.

В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:

• с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
• с совмещенным нулевым и защитным проводником (TN-C);
• с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).

Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.

Без заземления

Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.

Рис. 1: Подключение УЗО в однофазной двухпроводной системе

Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.

Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.

Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе

В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.

С заземлением

При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.

Рис. 3: Подключение УЗО в однофазной трехпроводной системе

Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.

Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Ошибки при выполнении монтажа УЗО

Пример неправильного подключения УЗО Чтобы обеспечить стабильную и безопасную работу электросети, необходимо избегать следующих ошибок:

Входные клеммы УЗО подключаются к сети после специального автомата. Прямое присоединение категорически запрещено.
Необходимо правильно подключить и не перепутать нулевые и фазные контакты

Для облегчения этой задачи на корпусе устройств присутствуют специальные обозначения.
При отсутствии заземляющего проводника категорически запрещено заменять его проводом, накинутым на водопроводную трубу или радиатор.
При покупке устройств обращают внимание на их основные рабочие характеристики, величины токов. Если линия рассчитана на 50 А, прибор должен иметь минимум 63 А.

Схемы подключения

Дифавтомат на вводе

Вне зависимости от схемы подключение автоматов производится на фазу или нейтраль только той цепи, для защиты которой они нужны.

АВДТ на вводе

Прибор устанавливается в щиток и защищает ответвления проводки и группы, к которым подкинут. Вводный автомат нужно подбирать с учетом мощности и рабочих особенностей сети. Вначале ставится счетчик, а потом аппарат. Все электроконтуры подводятся на выход АВДТ. Для каждой цепи монтируется индивидуальный концевой выключатель.

Токовую нагрузку требуется подбирать с учетом мощности единовременно включенной бытовой техники и параметрами электрического счетчика. Автомат должен срабатывать раньше, чем предохранитель учетного устройства.

Данное соединение имеет несколько плюсов:

• экономия средств на покупку одного прибора;
• компактность щитка – автомат не занимает много места.

Недостатки подключения – длительный поиск неисправной ветки, причины сбоя и полное обесточивание помещения при проблемах.

Двухуровневое подсоединение

Двухуровневое подключение

Подключить к разветвленной сети автомат нужно поярусно. На первом уровне после счетчика ставится АВДТ – через него проходит основная нагрузка. Выходные кабели подкидываются на автоматы по количеству контуров помещения.

На втором уровне можно подсоединить маломощные устройства с минимальным порогом токовой утечки. Отдельный контур понадобится выделить под стиральный прибор, джакузи, душевую кабинку с электроподогревом.

Двухуровневая система имеет несколько преимуществ:

• безопасность – сеть защищена от перепадов напряжения и короткого замыкания;
• надежность – аппарат первого уровня дублирует работу последующих УЗО и выключает энергию одновременно с ними;
• быстрое обнаружение неисправного участка;
• обесточивание только одного помещения на время ремонта;
• возможность реализации при многоконтурной разветвленной линии.

Минус схемы – затраты на приобретение дифавтоматов и поиск места для их монтажа.

Одноуровневый тип подключения

Подсоединение похоже на одноуровневое с разницей в том, что общий аппарат не ставится. Для упорядочивания кабелей и простоты монтажных работ используется коммутационная шина. Недостаток способа заключается в отсутствии дублирующего прибора с дополнительной защиты.

Монтаж дифавтоматов без заземления

В домах старой застройки заземление не предусматривалось, поэтому на сегодняшний день существуют риски поражения током жильцов и поломок техники.

Особенность подключения защитного дифавтомата к незаземленной однофазной или трехфазной сети заключается в функциональной замене устройством провода земли. После обнаружения токовой утечки происходит быстрый разрыв цепи. Прибор обеспечивает дополнительную защиту бытовой техники от влияний перепадов напряжения или коротких замыканий.

Особенности схемы для трехфазной линии

Трехфазная сеть с напряжением 380 В организуется в магазинах, гаражах, промышленных помещениях. Чтобы правильно и быстро подключить защитный дифавтомат, необходимо учитывать алгоритм для линии в 220 В.

Подсоединение проводов осуществляется зажимными клеммами по маркировкам на корпусе прибора:

• фазный провод обозначается буквой L;
• нейтральный кабель маркируется как N;
• для обозначения подводящего проводника используется цифра 1;
• отводящий провод обозначается цифрой 2.

Нюансы установки селективных моделей

Селективный дифференциальный автомат

Применение селективного дифавтомата как основного устройства допустимо только в двухуровневой схеме. Аппарат с маркировкой S имеет большее время срабатывания и деактивирует приборы второго уровня без отключения линии.

Селективные приборы могут подключаться так:

• ток утечки фиксируется автоматами двух уровней, срабатывающими по принципу случайности;
• если время срабатывания основного АВДТ больше, аппарат второго уровня срабатывает в первую очередь;
• при поломке обесточивается один контур, остальная линия находится под напряжением.

Схема подключения УЗО без заземления

Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.

В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.

С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.

Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.

Подключение УЗО без заземления

Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.

Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.

Схема подключения УЗО с защитным заземлением

Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».

Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.

Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.

Подключение УЗО в двухпроводной сети

Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.

Схема подключения одного УЗО без заземления

У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.

Схема подключения нескольких УЗО без заземления

Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.

1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.

2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.
